真空热处理或熔炼的特点
1、防止氧化作用
在真空中加热不仅使金属本身不氧化，而且使原来已氧化的金属进行还原分解，这便是人们常说的除锈作用。
2、真空脱气作用
采用真空熔炼难熔金属、活泼金属，达到充分去除H2、N2、O2的目的。固态金属在真空下进行热处理，同样有脱气作用。金属的脱气，可提高金属的塑性和强度，真空度愈高，温度愈高，脱气时间愈长，有利于金属的脱气。
3、脱脂作用
真空热处理炉，已广泛应用于易损伤的金属箔、拉丝线材和精密的带有小孔筛眼之类金属零件的脱脂处理。因为附着在这些物体上的油脂属通脂肪族，是碳、氢、氧化物，蒸气压较高，在真空中加热时被挥发或分解，随即被真空泵抽走。
4、真空下元素蒸发
在热处理温度范围内，常压下，金属与合金的蒸发是微不足道的。然而，真空热处理时工件表面层中某些元素的蒸发，有时是很严重的。常用的合金元素Zn、Mg、Mn、Al、Cr等的蒸气压较高，易蒸发，造成表面合金元素贫乏，从而使合金的组织变化，力学性能下降。因此，真空热处理时真空度应选择恰当，决不是真空度越高越好。为了保
证工件表面的光亮度，又要使合金元素少蒸发，通常先将炉内抽至较高的真空度，随即充入高纯氩气或氮气，使炉内压力维持在（200～26.6）Pa下加热，便可得到两全其美的工艺效果。
真空热处理炉工艺 【盛阳工业炉真空热处理炉】真空热处理炉金属热处理工艺大体可分为整体热处理、表面热处理和化学热处理三大类。根据加热介质、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热处理工艺。同一种金属采用不同的热处理工艺，可获得不同的组织，从而具有不同的性能。钢铁是工业上应用广的金属，而且钢铁显微组织也为复杂，因此钢铁热处理工艺种类繁多。 【真空热处理炉工艺】 真空热处理炉热处理工艺一般包括加热、保温、冷却三个过程，有时只有加热和冷却两个过程。这些
过程互相衔接，不可间断。 加热是真空热处理炉热处理的重要工序之一。金属热处理的加热方法很多，早是采用木炭和煤作为热源，进而应用液体和气体燃料。电的应用使加热易于控制，且无环境污染。利用这些热源可以直接加热，也可以通过熔融的盐或金属，以至浮动粒子进行间接加热。 金属加热时，工件暴露在空气中，常常发生氧化、脱碳(即钢铁零件表面碳含量降低)，这对于热处理后零件的表面性能有很不利的影响。因而金属通常应在可控气氛或保护气氛中、熔融盐中和真空中加热，也可用涂料或包装方法进行保护加热。 #详情咨询#【盛阳工业炉：真空热处理炉】 高真热处理炉加热温度是热处理工艺的重要工艺参数之一，选择和控制加热温度,是保证热处理质量的主要问题。加热温度随被处理的金属材料和热处理的目的不同而异，但一般都是加热到相变温度以上，以获得高温组织。另外转变需要一定的时间，因此当金属工件表面达到要求的加热温度时，还须
在此温度保持一定时间，使内外温度一致，使显微组织转变完全，这段时间称为保温时间。采用高能密度加热和表面热处理时，加热速度极快，一般就没有保温时间，而化学热处理的保温时间往往较长。冷却也是热处理工艺过程中不可缺少的步骤，冷却方法因工艺不同而不同，主要是控制冷却速度。一般退火的冷却速度慢，正火的冷却速度较快，淬火的冷却速度更快。但还因钢种不同而有不同的要求，例如空硬钢就可以用正火一样的冷却速度进行淬硬。 #详情咨询#【盛阳工业炉：真空热处理炉】 金属热处理工艺大体可分为整体热处理、表面热处理和化学热处理三大类。根据加热介质、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热处理工艺。同一种金属采用不同的热处理工艺，可获得不同的组织，从而具有不同的性能。钢铁是工业上应用广的金属，而且钢铁显微组织也为复杂，因此钢铁热处理工艺种类繁多。
真空热处理工艺的应用实例分析 □龙天梁 □卢春萍 摘要 结合实例分析了真空热处理具有提高产品质量的显著特点。 关键词:真空热处理 应用分析 中图分类号:TG156 文献标识码:B 文章编号:1671—3133(2003)08—0056—03 The application of the vacuum heating treat technology □Long Tianliang □Lu Chunping Abstract Through the experience,and has analyzed that the vacuum heating treat can improve the product quality. K ey w ords:V acuum heating treat Application and analysis 真空热处理技术是近年来推广的新技术之一,具有无氧化、无脱碳、变形小、表面光洁等优点,可明显提高热处理质量和延长产品使用寿命,因而,产生显著的经济效益。 一、真空热处理效果 11保护作用:由于工件的加热、淬火是在真空状态下进行,氧的分压力很低,氧化性与脱碳性气体极为稀薄,可防止氧化与脱碳,也防止出现氢脆和渗硫,从而获得美观和光亮的表面。 21金属氧化物的去除作用:金属表面在真空热处理时不仅可以防止氧化,而且已发生氧化的表面在真空中加热时,也可以将氧化物除掉。这是因为金属的氧化物在氧的分压低和高温时将发生分解反应,由于分解而产生的氧气被真空泵及时排出,也使工件表面恢复了原来的金属光泽。 31脱脂作用:工件表面常粘有油污、润滑脂等,如不及时清除,在一般热处理过程中对工件质量影响大,但要清理又费工费时。采用真空热处理,既节省脱脂工序,也可获得光亮表面的工件。 41脱气作用:金属内部溶解有微量氢、氮、氧等气体,这些微量气体对工件的性能影响很大。实验表明,在高温真空情况下,金属内部的气体向其表面扩散并从表面排出,这种现象叫作脱气作用。钢件在真空热处理中能获得较满意的脱气效果,提高了工件性能和质量。 51脱元素现象:在真空热处理时,某些蒸气压高的合金元素会从被处理的工件表面脱掉而引起这些元素的挥发消耗,这不仅损坏了金属材料本身的特性也影响了工件表面质量。因而,工件的真空热处理必须兼顾为防止脱碳所需的最小限度的低压和为防止合金元素的蒸发所需的最起码的压力。实验证明,在渗漏量小于10-3托升/秒、真空度为10-2～10-4托的真空炉内,一般工件在正常热处理情况下不会发生明显的脱碳和合金元素的损失。 二、真空热处理实例分析 按采用的冷却介质不同,真空淬火可分为真空油冷淬火、真空气冷淬火、真空水冷淬火和真空硝盐等温淬火。模具真空热处理中主要应用的是真空油冷淬火、真空气冷淬火和真空回火。为保持工件(如模具)真空加热的优良特性,冷却剂和冷却工艺的选择及制定非常重要,模具淬火过程主要采用油冷和气冷。针对不同的工件、不同的工艺,热处理的效果相差悬殊,下面就几个工艺实例做相应分析。 11内六角冲头热处理工艺 磨料磨具的最大直径已达到<1100mm,最高使用线速度可达125m/s,为超硬磨料磨具的推广使用创造了条件。可以预见,随着新型的SG磨料及超硬磨料磨具的广泛使用,必将促进磨床制造业的变革与发展,而高效、高性能磨床的发展,又将进一步推动超硬磨料磨具的使用。 参 考 文 献 1 机械工程学报编辑部1制造业与未来中国1北京:机械工业出版社,20022 吴彦农,叶伟昌1单层超硬磨料砂轮的发展与应用.现代制造工程(原《机械工艺师》),2001,(9) 3 2001年国际先进制造技术研讨会(ISAM T,2001)论文集 作者简介:梁 萍,淮阴工学院机械工程系实验师。 叶伟昌,淮阴工学院教授。 作者通讯地址:淮阴工学院机械工程系(223001) 电话:(0517)3668758 收稿日期:20030204 65 工艺与工艺装备 现代制造工程2003(8)
书山有路勤为径，学海无涯苦作舟 刀具真空热处理技术突出的优点与历史 1970 年代开始研制油、气淬火冷却的冷壁式真空热处理炉，1980 年代成系列地批量生产。目前本土制造企业已能成系列地提供真空加热、油气淬火炉、低压渗碳炉、1MPa(10bar)高压气淬炉、真空烧结炉、和钎焊炉。真空淬火、高压气淬炉的最高温度可达1350℃，真空烧结炉最高可达1800℃。 各种炉种和炉型的产量在200 台以上。近几年航空工业和模具工业的发 展对真空热处理炉、真空钎焊炉，特别是真空加热高压气淬炉有大量需求，推动了真空设备制造业的兴旺。低压渗碳和高压气淬技术的结合，为车辆齿轮的延寿、减畸（变）和降噪提出了新的途径，而体现此先进技术的半连续式生产线的开发为大批量生产的汽车齿轮热处理的技术改造提供了可能。在新世纪之初、国内已有数家汽车、柴油机齿轮制造厂引进了此类设备和生产线。 由于模具对表面质量和畸变的高要求，真空高压气淬已几乎成为模具热 处理不可替代的技术。目前在华南和华东沿海，稍具规模的民营热处理加工企业都拥有至少一台0.4MPa（最多的有6 台）的真空加热高压气淬炉。在切削刀具行业，数控和加工中心的广泛应用，强烈要求刀具具有高的质量和长的寿命、城市的环保也对热处理提出更严格要求，真空加热高压气淬也因此成为高速钢刀具热处理替代盐浴加热淬火的首选工艺。 为适应国际环保标准的严格要求，木材的综合利用和原料的持续供给之 循环经济理念已促进了木材加工行业的高速发展。由此，日照龙特机械刀具研究所研发出木工刀具的真空热处理和深冷技术。该技术已应用于龙特机械刀具产品中，并将亮相第十二届国际木工机械及家具生产设备展览会第十二届国际家具配件、材料及木制品展览会中。
真空炉热处理工作原理 【盛阳工业炉热处理设备】真空炉热处理是在真空环境中对被加热物品进行保护性烧结的炉子，其加热方式比较多，如电阻加热、感应加热、微波加热等。真空感应炉是利用感应加热对被加热物品进行保护性烧结的炉子，可分为工频、中频、高频等类型，可以归属于真空炉热处理的子类。真空感应烧结炉是在真空或保护气氛条件下，利用中频感应加热的原理使硬质合金刀头及各种金属粉末压制体实现烧结的成套设备，是为硬质合金、金属镝、陶瓷材料的工业生产而设计的。VSWF真空感应钨烧结氢气炉 #详情查看#【盛阳工业炉：真空炉热处理设备】
一、主要原理及用途真空感应钨烧结炉是在抽真空后充氢气保护状态下，利用中频感应加热的原理，使处于线圈内的钨坩埚产生高温，通过热辐射传导到工作上，适用于科研、军工单位对难熔合金如钨、钼及其合金的粉末成型烧结。 #详情查看#【盛阳工业炉：真空炉热处理设备】 二、主要结构及组成结构形式多为立式、下出料明晃晃的如同钻石。不知什么时候，我发现自己不由自主的飘落在少年方式。其主要组成为：电炉本体、真空系统、水冷系统、气动系统、液压系统、进出料机构、底座、工作台、感应加热装置(钨加热体及高级保温材料)、进电装置、中频电源及电气控制系统等。 三、主要功能在抽真空后充入氢气保护气体，控制炉内压力和气氛的烧结状态。可用光导纤维红外辐射温度计和铠装热电偶连续测温(0～2500℃)，并通过智能控温仪与设定程序相比较明晃晃的如同钻石。不知什么时候，我发现自己不由自主的飘落在少年后，选择执行状态反馈给中频电源，自动控制温度的高低及保温程序。
潍坊市盛阳工业炉有限公司以“诚信为先”为企业的宗旨，为客户提供质先进、价格优惠、售后服务及时的产品。竭诚欢迎国内、外新老客户前来洽谈业务，愿与您精诚合作，共创未来。 欢迎大家登陆潍坊市盛阳工业炉有限公司官网https://www.doczj.com/doc/0612976676.html,进行情况咨询
真空热处理工艺 屠恒悦 目录 前言 (1) 一、真空热处理工艺原理和真空热处理和加热特点 (1) 1、工艺原理 (1) 2、真空热处理的加热特点： (3) 二、真空热处理工艺参数的确定 (3) 1、真空度： (3) 2、加热和预热温度： (4) 3、真空淬火加热时间 (4) 三、真空热处理的冷却方法 (5) 1、气淬 (5) 2、真空油淬 (7) 3、为减小工件变形采用的分级冷却。 (9) 4、真空水淬。 (9) 5、真空硝盐淬火。 (9) 6、炉冷或控速冷却。 (9) 四、真空退火、真空淬火、真空回火及常用金属材料的真空淬火、回火工艺规范 (9) 1、真空退火目的 (9) 2、真空淬火： (14) 3、真空回火 (19) 四、常用金属材料的真空淬火、回火工艺规范。 (20) （1）合金结构钢和超高强度钢 (20) （2）弹簧钢 (22) （3）轴承钢 (22) （4）合金工具钢 (22) （5）高速钢 (23) （6）不锈耐热钢 (24)
前言 所谓真空热处理是工件在10-1~10-2Pa真空介质中进行加热到所需要的温度，然后在不同介质中以不同冷速进行冷却的热处理方法。 真空热处理被当代热处理界称为高效、节能和无污染的清洁热处理。真空热处理的零件具有无氧化，无脱碳、脱气、脱脂，表面质量好，变形小，综合力学性能高，可靠性好（重复性好，寿命稳定）等一系列优点。因此，真空热处理受到国内外广泛的重视和普遍的应用。并把真空热处理普及程度作为衡量一个国家热处理技术水平的重要标志。真空热处理技术是近四十年以来热处理工艺发展的热点，也是当今先进制造技术的重要领域。 一、真空热处理工艺原理和真空热处理和加热特点 1、工艺原理 （1）金属在真空状态下的相变特点。 在与大气压只差0.1MPa范围内的真空下，固态相变热力学、动力学不产生什么变化。在制订真空热处理工艺规程时，完全可以依据在常压下固态相变的原理。完全可以参考常压下各种类型组织转变的数据。 （2）真空脱气作用，提高金属材料的物理性能和力学性能。 （3）真空脱脂作用。 （4）金属的蒸发：在真空状态下加热，工件表面元素会发生蒸发现象。 表一各种金属的蒸气压
“钢的热处理原理及工艺”作业题 第一章固态相变概论 1、扩散型相变和无扩散型相变各有哪些特点？ 2、说明晶界和晶体缺陷对固态相变成核的影响。 3、说明相界面和应变能在固态相变中的作用，并讨论它们对新相形状的影响。 4、固－固相变的等温转变动力学曲线是“C”形的原因是什么？ 第二章奥氏体形成 1、为何共析钢当奥氏体刚刚完成时还会有部分渗碳体残存？亚共析钢加热转变时是否也存在碳化物溶解阶段？ 2、连续加热和等温加热时，奥氏体形成过程有何异同？加热速度对奥氏体形成过程有何影响？ 3、试说明碳钢和合金钢奥氏体形成的异同。 4、试设计用金相－硬度法测定40钢和T12钢临界点的方案。 5、将40、60、60Mn钢加热到860℃并保温相同时间，试问哪一种钢的奥氏体晶粒大一些？ 6、有一结构钢，经正常加热奥氏体化后发现有混晶现象，试分析可能原因。 第三章珠光体转变 1、珠光体形成的热力学特点有哪些？相变主要阻力是什么？试分析片间距S与过冷度△T的关系。 2、珠光体片层厚薄对机械性能有什么影响？珠光体团直径大小对机械性能影响如何？ 3、某一GCr15钢制零件经等温球化退火后，发现其组织中除有球状珠光体外，还有部分细片状珠光体，试分析其原因。 4、将40、40Cr、40CrNiMo钢同时加热到860℃奥氏体化后，以同样冷却速度使之发生珠光体转变，它们的片层间距和硬度有无差异？ 5、试述先共析网状铁素体和网状渗碳体的形成条件及形成过程。 6、为达到下列目的，应分别采取何热处理方法？ （1）为改善低、中、高碳钢的切削加工性； （2）经冷轧的低碳钢板要求提高塑性便于继续变形； （3）锻造过热的60钢毛坯为细化其晶粒； （4）要消除T12钢中的网状渗碳体； 第四章、马氏体转变
真空热处理工艺及设备【详细介绍】
真空热处理工艺及设备 内容来源网络，由深圳机械展收集整理！ 真空热处理是真空技术与热处理技术相结合的新型热处理技术，真空热处理所处的真空环境指的是低于一个大气压的气氛环境，包括低真空、中等真空、高真空和超高真空，真空热处理实际也属于气氛控制热处理。真空热处理是指热处理工艺的全部和部分在真空状态下进行的，热处理质量大大提高。与常规热处理相比，真空热处理的同时，可实现无氧化、无脱碳、无渗碳，可去掉工件表面的磷屑，并有脱脂除气等作用，从而达到表面光亮净化的效果。 一、真空热处理工艺原理和真空热处理和加热特点工艺原理 （1）金属在真空状态下的相变特点。 在与大气压只差0.1MPa范围内的真空下，固态相变热力学、动力学不产生什么变化。在制订真空热处理工艺规程时，完全可以依据在常压下固态相变的原理。完全可以参考常压下各种类型组织转变的数据。 （2）真空脱气作用，提高金属材料的物理性能和力学性能。 （3）真空脱脂作用。
（4）金属的蒸发：在真空状态下加热，工件表面元素会发生蒸发现象。 （5）表面净化作用，实现少无氧化和少无脱碳加热。6）金属实现无氧化加热所需的真空度。 在考虑工作真空度时应注意几点： （1）在900℃以前，先抽0.1Pa以上高真空，以利脱气。 （2）10-1Pa进行加热，相当于1PPM以上纯度惰性气体，一般黑色金属就不会氧化。 （3）充入惰性气体时，如充133Pa，（50%N2+50%H2）的氮氢混合气体，其效果比10-2～10-3Pa真空还好。此时氧分压66.5Pa是安全的。 （4）真空度与钢表面光亮度有对应关系。 （5）一般10-3~133Pa真空范围内，真空度温差为±5℃，如气压上升，温度均匀性下降，所以充气压力应尽量可能低些。 真空高压气冷淬火技术
https://www.doczj.com/doc/0612976676.html,/blog/entry/id/5a90f81333201ad8013324796fe4008d.html 真空热处理 真空热处理是真空技术与热处理技术相结合的新型热处理技术，所谓真空热处理是工件在10-1~10-2Pa真空介质中进行加热到所需要的温度，然后在不同介质中以不同冷速进行冷却的热处理方法。在模具钢材行业材料进行真空热处理后，性能会得到很大的提升。 一、特点 真空热处理可以实现几乎所有的常规热处理所能涉及的热处理工艺，但热处理质量大大提高。与常规热处理相比，真空热处理的同时，可实现无氧化、无脱碳、无渗碳，可去掉工件表面的磷屑，并有脱脂除气等作用，从而达到表面光亮净化的效果。被称为高效、节能和无污染的清洁热处理。真空热处理的零件具有无氧化，无脱碳、脱气、脱脂，表面质量好，变形小，综合力学性能高，可靠性好等一系列优点。 二、作用 1、真空热处理时在真空中加热，不仅可以使金属本身不氧化，而且使原来已氧化的金属进行还原分解，这便是人们常说的除锈作用。 2、真空热处理还可以充分去除H2、N2、O2等气体。金属的脱气，可提高金属的塑性和强度。 3、部分真空热处理炉具有脱脂作用，可用于易损伤的金属箔、拉丝线材和精密的带有小孔筛眼之类金属零件的脱脂处理。 4、在炉内充入高纯氩气或氮气，进行真空热处理后即可保证工件表面的光亮度，又要使合金元素少蒸发。 三、内容 真空热处理包括真空退火、真空回火、真空淬火、真空化学热处理、真空渗碳等。 真空退火：消除降低组织的不均匀性，去除内应力改善其可塑性。 真空回火：消除机加工过程中的内应力。 真空淬火：在加热后快速冷却使其材料硬化， 真空渗碳：在真空加热中，在负压渗碳气氛中进行渗碳。 真空离子渗碳：对金属表面进行硬化的一种新的真空化学热处理。 真空化学热处理：真空碳氮共渗，真空渗硼等工艺（正在完善化）。 真空辉光离子氮化：一般为离子氮化在高压直流电场下进行。 真空渗金属：通过高压在真空中渗金属。
真空热处理炉 合盛隆 https://www.doczj.com/doc/0612976676.html, 真空高压气淬炉 用途：主要用于高速钢、工模具钢、不锈钢的淬火;不锈钢和钛合金的固溶处理;磁性材料的真空热处理及高温钎焊和真空烧结。加对流风机还可进行低温回火。 结构特点：加热室采用不锈钢骨架、新型碳毡复合材料，变形量少、耐高温高压气流冲刷，使用寿命长，易维护。采用石墨管加热器，易安装维护，故障率低。气冷采用喷射式冷却方式，石墨喷嘴圆周均布，使高压气流流动更合理(部分主风管风量大小可调，客户可根据工件的特点控制部分主风管风量的大小)，能有效控制工件变形。高速高压大流量风机，铜-铜高效圆型换热器，实现高速冷却。风机可采用单速、双速、变频调速多种方式，控制风冷速度。加热室也可以采用全金属结构，以满足钛合金、精密合金的固溶处理要求。电控系统采用PLC与可编程温度控制器的方式，实现全自动、半自动、手动三种控制方式，操作灵活。
三、技术参数： 最高温度1320℃ 控温精度±1℃ 炉温均匀性±5℃(可选择对流风机) 极限真空4×10^1Pa（选择高真空时为6.7×10^3Pa） 压升率0.6Pa／h 气冷压力6bar 冷却能力500Kg/4.5bar/1050-200用3-5分钟，10-20分钟可出炉 四、设备选型 1、尺寸规格 型号有效工作尺寸装炉量加热功率 HZQ-433 450mmx300mmx300mm 100kg 50kw HZQ-644 600mm x400 mm x400mm 200kg 80kw HZQ-755 700 mm x500 mm x500mm 300kg 100kw HZQ-966 900 mm x600 mm x600mm 500kg 150kw HZQ-1288 1200 mm x800 mm x800mm 1000kg 200kw HZQ-1299 1300 mm x900 mm x900mm 1200kg 300kw 2、炉胆规格 A 圆形金属炉胆，设360度吹管。 B 圆形石墨炉胆，设360度吹管。 C 方向金属炉胆，上下对吹。 D 方向石墨炉胆，上下对吹。标准配置为圆形石墨炉胆(2层硬毡+3层软毡)。 3、对流加热:Y(加对流风机)、N(不加热对流风机)。标准配置为N. 4、真空选择:
铝合金热处理原理及工艺 3.1铝合金热处理原理 铝合金铸件得热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 3.1.1铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 3.1.2铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 3.1.2.1 形成溶质原子偏聚区－G·P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G·P（Ⅰ）区。G·P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 3.1.2.2 G·P区有序化－形成G·P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G·P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G·P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G·P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 3.1.2.3形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G·P （Ⅱ）区继续偏聚，当铜原子与铝原子比为1：2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基体的共格畸变减弱，对位错运动的阻碍作用亦减小，表现在合金性能上硬度开始下降。由此可见，共格畸变的存在是造成合金时效强化的重要因素。 3.1.2.4 形成稳定的θ相 过渡相从铝基固溶体中完全脱溶，形成与基体有明显界面的独立的稳定相Al2Cu，称为θ相此时θ相与基体的共格关系完全破坏，并有自己独立的晶格，其畸变也随之消失，并随时效温度的提高或时间的延长，θ相的质点聚集长大，合金的强度、硬度进一步下降，合金就软化并称为“过时效”。θ相聚集长大而变得粗大。 铝－铜二元合金的时效原理及其一般规律对于其他工业铝合金也适用。但合金的种类不同，形成的G·P区、过渡相以及最后析出的稳定性各不相同，时效强化效果也不一样。几种常见铝合金系的时效过程及其析出的稳定相列于表3－1。从表中可以看到，不同合金系时效过程亦不完全都经历了上述四个阶段，有的合金不经过G·P（Ⅱ）区，直接形成过渡相。就是同一合金因时效的温度和时
热处理真空炉优点介绍 【盛阳工业炉热处理真空炉】今天我们介绍一下热处理真空炉的优点，热处理真空炉热效率高，可实现快速升温和降温，可实现无氧化、无脱碳、无渗碳，可去掉工件表面的磷屑，并有脱脂除气等作用，从而达到表面光亮净化的效果，使模具变得相对光亮。真空热处理几乎可实现全部热处理工艺，如淬火、退火、回火、渗碳、氮化，在淬火工艺中可实现气淬、油淬、硝盐淬火、水淬等，还可以进行真空钎焊、烧结、表面处理等。 #详情咨询#【盛阳工业炉：热处理真空炉】 真空热处理具有以下的优点：
真空热处理几乎可实现全部热处理工艺，如淬火、退火、回火、渗碳、氮化，在淬火工艺中可实现气淬、油淬、硝盐淬火、水淬等，还可以进行真空钎焊、烧结、表面处理等。 热处理真空炉热效率高，可实现快速升温和降温，可实现无氧化、无脱碳、无渗碳，可去掉工件表面的磷屑，并有脱脂除气等作用，从而达到表面光亮净化的效果，使模具变得相对光亮。 #详情咨询#【盛阳工业炉：热处理真空炉】 一般来说，被处理的工件在炉内加热缓慢，内热温差较小，热应力小，因而变形小，产品合格率高，并且工件真空热处理后的硬度是普通热处理的3-5倍。对于一些价值很高的精密工件，比如大型精密模具特别重要，真空热处理大大提高了其使用寿命，最终结果原本企业一年使用10个精密模具，现在只需要使用2-3个精密模具。企业大大节约了生产成本,提高了经济效益。 被处理的工件没有氢脆危险，对钛材和难熔金属壳防止表面氢脆，真空热处理工艺的稳定性和重复性好。 相比普通热处理的工作环境，真空热处理的工作环境较好，操作安全，并且真空热处理技术没有污染和公害，是国际上公认的“绿色热处理”。
真空热处理 真空热处理是真空技术与热处理技术相结合的新型热处理技术，真空热处理所处的真空环境指的是低于一个大气压的气氛环境，包括低真空、中等真空、高真空和超高真空，真空热处理实际也属于气氛控制热处理。真空热处理是指热处理工艺的全部和部分在真空状态下进行的，真空热处理可以实现几乎所有的常规热处理所能涉及的热处理工艺，但热处理质量大大提高。与常规热处理相比，真空热处理的同时，可实现无氧化、无脱碳、无渗碳，可去掉工件表面的磷屑，并有脱脂除气等作用，从而达到表面光亮净化的效果。 技术要点 真空高压气冷淬火技术 当前真空高压气冷淬火技术发展较快，相继出现了负压（＜1×105Pa）高流率气冷、加压（1×105～4×105Pa）气冷、高压（5× 105～10×105Pa）气冷、超高压一（10×105～20×105Pa）气冷等新技术，不但大幅度提高了真空气冷淬火能力，且淬火后工件表面光亮度好，变形小，还有高效、节能、无污染等优点。 真空高压气冷淬火的用途是材料的淬火和回火，不锈钢和特殊合金的固溶、时效，离子渗碳和碳氮共渗，以及真空烧结，钎焊后的冷却和淬火。 用6×105Pa高压氮气冷却淬火时、被冷却的负载只能是松散型的，高速钢（W6Mo5Cr4V2）可淬透至70～100mm，高合金热作模具钢（如 4Cr5MoSiV）可达25～100mm。 用10×105Pa高压氮气冷却淬火时，被冷却负载可以是密集型的，比 6×105Pa冷却时负载密度提高约30％～4O％。 用20×105Pa超高压氮气或氦气和氮气的混合气冷却淬火时，被冷却负载是密集的并可捆绑在一起。其密度较6×105P a氮气冷却时提高80％～150％，可冷却所有的高速钢、高合金钢、热作工模具钢及Cr13％的铬钢和较多的合金油淬钢，如较大尺寸的9Mn2V钢。 具有单独冷却室的双室气冷淬火炉的冷却能力优于相同类型的单室炉。2×105Pa氮气冷却的双室炉的冷却效果和4×105Pa的单室炉相当。但运行成本、维修成本低。由于我国基础材料工业（石墨、钼材等）和配套元器件（电动机）等水平有待提高。所以在提高6×105Pa单室高压真空护质量的同时，发展双室加压和高压气冷淬火炉比较符合我国的国情。 真空高压气冷等温淬火 形状复杂的较大工件从高温连续进行快速冷却时容易产生变形甚至裂纹。以往可用盐浴等温淬火解决。在单室真空高压气冷淬火炉中能否进行
真空热处理炉 设计说明书 （课程设计） 一、设计任务说明说： WZC-60型真空淬火炉技术参数：
二、确定炉体结构和尺寸： 1、炉膛尺寸的确定 由设计说明书中，真空加热炉的有效加热尺寸 为900mm×600mm×450mm ，隔热屏部结构尺寸 主要根据处理工件的形状、尺寸和炉子的生产率决定， 并应考虑到炉子的加热效果、炉温均匀性、检修和装 出料操作的方便。一般隔热屏的表面与加热器之 间的距离约为50—100mm；加热器与工件(或夹具、 料筐)之间的距离为50一150mm。隔热屏两端通常不 布置加热器，温度偏低。因此，隔热屏每端应大于 有效加热区约150—300mm，或更长一些。从传热学 的观点看，圆筒形的隔热屏热损失最小，宜尽量采用。 则： L＝900＋2×(150～300)＝1100～1400mm B＝600＋2×(50～150)＋2×(50～100) ＝800～1100mm H＝450＋2×(50～150)＋2×(50～100) L=1300㎜＝650～950mm B=900㎜不妨，我们取L=1300 mm；B=900mm；H=850mm。 H=850㎜
2、炉衬隔热材料的选择 由于炉子四周具有相似的工作环境，我们一般选用相同的材料。为简单起见，炉门及出炉口我们也采用相同的结构和材料。这里我们选用金属隔热屏，由于加热炉的最高使用温度为1300℃，这里我们采用六层全金属隔热屏，其中三层为 钼层，外三层为不锈钢层。 按设计计算，第一层钼辐射屏与炉温相等，以后各辐射屏逐层降低，钼层每层降低250℃左右，不锈钢层每层降低150℃左右。 则按上述设计，各层的设计温度为： 第一层：1300℃；第二层：1050℃； 第三层：800℃；第四层：550℃； 第五层：400℃；第六层：250℃； 水冷夹层壁：100℃ 最后水冷加层壁的温度为100℃<150℃， 符合要求。 3、各隔热层、炉壳壁的面积及厚度 （1）、隔热屏 由于隔热层屏与屏之间的间距约8～15mm，这里我们取10mm。钼层厚度0.3mm，不锈钢层厚度0.6mm。屏的各层间通过螺钉和隔套隔开。

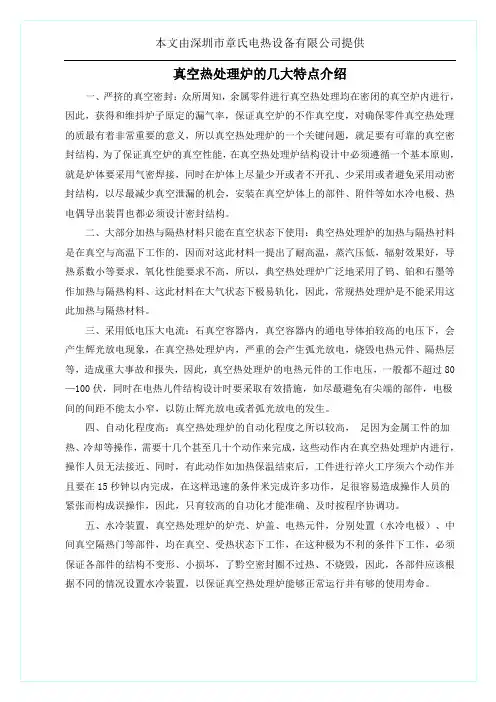

真空热处理炉（回火炉）的技术特点及一般常识 真空热处理炉（回火炉）的技术特点及一般常识 真空热处理炉(回火炉)的特点： (1) 严格的真空密封：众所周知，金属零件进行真空热处理均在密闭的真空炉内进行，因此，获得和维持炉子原定的漏气率，保证真空炉的工作真空度，对确保零件真空热处理的质量有着非常重要的意义。所以真空热处理炉的一个关键问题，就是要有可靠的真空密封结构。为了保证真空炉的真空性能，在真空热处理炉结构设计中必须遵循一个基本原则，就是炉体要采用气密焊接，同时在炉体上尽量少开或者不开孔，少采用或者避免采用动密封结构，以尽量减少真空泄漏的机会。安装在真空炉体上的部件、附件等如水冷电极、热电偶导出装置也都必须设计密封结构。 (2)大部分加热与隔热材料只能在真空状态下使用：真空热处理炉的加热与隔热衬料是在真空与高温下工作的，因而对这些材料提出了耐高温，蒸汽压低，辐射效果好，导热系数小等要求。对抗氧化性能要求不高。所以，真空热处理炉广泛地采用了钽、钨、钼和石墨等作加热与隔热构料。这些材料在大气状态下极易氧化，因此，常规热处理炉是不能采用这些加热与隔热材料。 (3)水冷装置，真空热处理炉的炉壳、炉盖、电热元件，分别处置(水冷电极)、中间真空隔热门等部件，均在真空、受热状态下工作。在这种极为不利的条件下工作，必须保证各部件的结构不变形、不损坏，真空密封圈不过热、不烧毁。因此，各部件应该根据不同的情况设置水冷装置，以保证真空热处理炉能够正常运行并有足够的使用寿命。 (4)采用低电压大电流：在真空容器内，当真空空度为几托一lxlo-1托的范围内时，真空容器内的通电导体在较高的电压下，会产生辉光放电现象。在真空热处理炉内，严重的会产生弧光放电，烧毁电热元件、隔热层等，造成重大事故和损失。因此，真空热处理炉的电热元件的工作电压，一般都不超过80-100伏。同时在电热元件结构设计时要采取有效措施，如尽量避免有尖端的部件，电极间的间距不能太小窄，以防止辉光放电或者弧光放电的发生。 (5)自动化程度高：真空热处理炉的自动化程度之所以较高，是因为金属工件的加热、冷却等操作，需要十几个甚至几十个动作来完成。这些动作内在真空热处理炉内进行，操作人员无法接近。同时，有些动作如加热保温结束后，金属工件进行淬火工序须六个动作并且要在15秒钟以内完成。在这样迅速的条件来完成许多动作，是很容易造成操作人员的紧张而构成误操作。因此，只有较高的自动化才能准确、及时按程序协调动。
真空热处理的发展与关键技术 D evelopm en t of V acuum H eat2treatm en t and Its Key T echn ique 王广生 王志刚(北京航空材料研究院) W ang Guangsheng W ang Zh igang(In stitu te of A eronau ticalM aterials,B eijing) [摘要] 介绍了真空淬火、真空回火、真空和离子化学热处理的最新发展及关键技术,提出了真空热处理研究发展方向。 关键词:真空热处理 真空淬火 真空回火 真空化学热处理 [Abstract] T he latest developm en ts in vacuum quench ing,vacuum tem p ering,vacuum and o r chem ical heat2treatm en t w ere in troduced1T he p ro sp ect of these techno logies has been po in ted ou t after a discu ssi on on key techn ique1 Keywords:vacuum heat treatm en t vacuum quench ing vacuum tem p ering vacuum chem i2 cal heat treatm en t 1 前言 真空热处理具有无氧化、无脱碳、可保持零件表面光亮的热处理效果,同时可使零件脱脂、脱气、变形小、节能、不污染环境且便于自动控制等优点,近年已被广泛采用。现在,该技术已发展成为热处理学科中的一个重要分支。 真空热处理已由简单的真空退火、真空除气向真空淬火、真空回火、真空化学热处理方向发展。航空工业对热处理质量不断提出更高的要求,真空热处理在该领域中的应用更为广泛。本文将对真空热处理技术的发展及关键问题进行综合分析和述评。 2 真空淬火 按照冷却介质的不同,真空淬火可分为真空油淬、真空水淬、真空负压气淬、真空正压气淬以及真空等温淬火等。 211 真空油淬 21111 油面压强的影响 为防止或减轻油蒸气对加热室的污染,一般依靠向淬火室充以高纯度中性或惰性气体的办法解决。淬火油液面压强的变化将对淬火油的冷却能力造成影响,进而影响到钢的淬硬性与淬透性。为此,必须严格控制充气量,以使油面压强保持一定数值,满足不同钢材淬火效果的不同要求。油面压强对常用钢材淬火效果的影响如图1所示[1]。 由图1可知,对不同淬透性的钢应选取不同的淬火油面压强。淬火时还应注意的是淬火室充气与淬火入油的先后顺序,对于淬透性不好的钢种应采用先充气后入油方式淬火,对于淬透性较好钢种应采用先入油后充气或不充气方式淬火,具体工艺的选择取决于钢材特性。 另外,油面压强对淬火变形亦有极大影响。降低油面压强,可使淬火变形显著减轻。因此,淬火油面压强的选择,应在保证淬硬性和淬透性的前提下,尽可能低一些为佳。 21112 增碳问题 试验表明,高速钢真空高温加热时使其表面活化,真空淬火时淬火油受热分解形成的活化碳原子在油淬过程中渗入,使工件表面形成30～40Λm的白层。这种渗碳现象随淬火温度上升而更加严重,且与淬火加热保温时间无关[2]。为防止该现象的产生,可采取气2油两段冷却法予以解决。 结构钢(如40C rN i2Si2M oVA)也有类似现象产生,但因增碳层只有约011～012Λm厚,其力学性能仍可满足技术条件要求,并不影响使用性能,见表1。 212 真空等温淬火 等温淬火获得的下贝氏体组织,其综合性能好且可减少变形,该工艺在航空工业采用较多。 21211 真空硝盐等温淬火 采用的淬火介质与常规硝盐等温淬火介质相同。 真空热处理的发展与关键技术
1 设备名称: 真空热处理炉 2 数量:一台套 3 仪器设备工作环境 电源：380V±10%，50HZ±1HZ； 环境温度：10～30℃； 相对湿度：＜60%； 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘，附近没有强电磁辐射源和振动源； 要求设备在上述工作环境下长期稳定工作。 4 技术要求及配置 4.1 基本要求 a) 设备类别：单室、卧式、水平前装料、全金属屏、电加热、内循环气体冷却； b) 炉子级别：Ⅱ类C型仪表（按AMS2750E）； *c) 有效工作尺寸(宽×高×深)：600mm×600mm ×900mm； d) 最大装炉量：600kg； *e) 工作温度：500~1300℃； *f) 最高温度：1350℃； *g) 温度均匀性：±5℃(550～1200℃)； *h) 系统精度：±1.7℃，测试温度950℃； *i) 真空度：工作真空度5×10-3Pa，极限真空度5×10-4Pa范围； *j) 抽气速率：在冷态、空载、清洁、干燥、无污染的条件下，从启动真空系统开始，30分钟内达到5×10-2Pa，50分钟内达到工作真空度5×10-3Pa； *k) 压升率：不大于0.27Pa/h。（按AMS2769A的要求进行测试）； l) 分压控制功能：分压范围13～133Pa； *m) 最大气冷压强：6bar； *n) 冷却速度：空炉从1200℃冷却到300℃时间不大于5分钟； *o) 升温速度：50分钟内从室温升至1250℃； p) 设备需要安装在线式露点仪，探头置于炉体进气口处，温度范围-100℃～
20℃，精度±2℃，附校验报告。（校验温度至少包含-100℃、20℃及-100℃～20℃之间某一温度）； *q) 炉内安装有热电偶转接插座，可用于12只以上N型热电偶的接插。 4.2 真空系统 真空系统应包括真空室、全金属热区、真空泵系统、内循环气体冷却系统、电气系统、控制操作系统和水冷却系统等。 4.2.1 真空室炉体部分 卧式圆形双层水冷结构，炉门开启自由方便，自动锁紧，工件装、出炉顺畅，结构密封性好，符合欧洲及中国压力容器制造标准。 4.2.2 全金属热区 *a) 隔热屏：隔热屏由至少5层，（3层钼，最内层为Plansee钼镧合金和2层不锈钢）组成。热区的各元件应具有抗高压、抗热疲劳和热老化性，无活动部件；*b) 加热元件：应采用经特别加工过的Plansee钼镧合金加热带，每整圈分为三段。加热元件的支撑件可以方便地拆卸和安装,维修方便。 *4.2.3 抽真空系统 按真空度和抽速等技术指标的要求，合理配置一套完整的真空系统及相应的真空电阀等，选择德国莱宝Leybold机械泵、罗兹泵、扩散泵和维持泵，真空系统为自动顺序动作，以提供互锁和安全操作。 4.2.4 气冷系统 *a) 采用内循环变频气冷系统，最大冷却压力6Bar，冷却介质为氩气或者氮气。可以实现真空冷却和静态冷却和充气强制冷却； b) 气冷系统要设计合理，真空密封性好，维修方便。冷却气流应为均匀圆周360o喷向工件，冷却速度的均匀性基本一致； c) 钼制喷嘴沿热区圆周360度均布，设计紧固，不易脱落。要保证回充气体快速； d) 环形管翅式铜热交换器应坚固耐用。 4.2.5 电气系统 a) 按中国供电标准: 三相交流电380V±10%，50HZ±1HZ；
真空热处理炉的简介与选型指南： 1、真空热处理技术是材料改性方面高精度、优质、节能和清洁无污染的加工 制造技术，是当今制造技术的重要领域和工艺发展的热点领域。 2、真空热处理的优点： 2.1 防止氧化作用，表面不氧化、不脱碳并有还原除锈作用，省去表面磨 削加工工序； 2.2 真空脱气作用，使材料表面纯度提高，提高材料的疲劳强度，塑性和 韧性，提高耐腐蚀性； 2.3 脱脂作用，除去残留油脂，提高产品质量； 2.4 处理工件无氢脆危险，防止钛和难熔金属表面脆化； 2.5 真空加热受热均匀，内外温差小，热应力小；真空炉的设计结构使工 件无剧烈转移动作，因而不会因外力作用变形； 2.6 耗电少，能量消耗仅为常规热处理炉的50%左右，节约生产成本； 2.7 操作安全，自动化程度高，工作环境好，无污染无公害； 3、真空热处理炉的用途： 主要用于模具钢、高速钢、合金结构钢、轴承钢、弹性合金材料等的淬火（油淬及气淬）、回火、退火、渗碳、离子渗（碳、氮及金属等）、脱羟基和真空还原。 4、真空热处理炉的分类 热处理炉主要分为VQG系列真空气淬炉、VOG系列真空油气淬火炉、 VTF系列真空回火炉、VAF系列真空退火炉等。 5、真空热处理炉的选型指南： 5.1 真空热处理炉安装方式的选择：我公司研制的真空热处理炉分为卧式 及立式炉两种，立式炉又分为上出料及下出料结构。选择依据主要是处 理的产品类型、形状或摆放方式确定。 5.2 发热组件的选择：真空热处理炉加热元件向工件的传热方式和普通电 加热炉不同，以辐射传热为主。我公司生产的真空热处理炉的加热组件 主要有镍铬、高温钼、石墨及石墨带（板）。镍铬主要应用在温度在1000℃ 以下的真空炉，高温钼应用在1600℃以下热处理炉，石墨及石墨带（板）
真空热处理工艺 张雨 090201 20090581 前言： 所谓真空热处理是工件在10-1~10-2Pa真空介质中进行加热到所需要的温度，然后在不同介质中以不同冷速进行冷却的热处理方法。 真空热处理被当代热处理界称为高效、节能和无污染的清洁热处理。真空热处理的零件具有无氧化，无脱碳、脱气、脱脂，表面质量好，变形小，综合力学性能高，可靠性好（重复性好，寿命稳定）等一系列优点。因此，真空热处理受到国内外广泛的重视和普遍的应用。并把真空热处理普及程度作为衡量一个国家热处理技术水平的重要标志。真空热处理技术是近四十年以来热处理工艺发展的热点，也是当今先进制造技术的重要领域。 一、真空热处理工艺原理和真空热处理和加热特点 工艺原理 （1）金属在真空状态下的相变特点。 在与大气压只差0.1MPa范围内的真空下，固态相变热力学、动力学不产生什么变化。在制订真空热处理工艺规程时，完全可以依据在常压下固态相变的原理。完全可以参考常压下各种类型组织转变的数据。 （2）真空脱气作用，提高金属材料的物理性能和力学性能。 （3）真空脱脂作用。 （4）金属的蒸发：在真空状态下加热，工件表面元素会发生蒸发现象。 （5）表面净化作用，实现少无氧化和少无脱碳加热。
（6）金属实现无氧化加热所需的真空度。 二、真空热处理工艺参数的确定 1、真空度： 表1.各种材料在真空热处理时的真空度 （1）在900℃以前，先抽0.1Pa以上高真空，以利脱气。 （2）10-1Pa进行加热，相当于1PPM以上纯度惰性气体，一般黑色金属就不会氧化。 （3）充入惰性气体时，如充133Pa，（50%N2+50%H2）的氮氢混合气体，其效果比10-2～10-3Pa真空还好。此时氧分压66.5Pa是安全的。（4）真空度与钢表面光亮度有对应关系。 （5）一般10-3~133Pa真空范围内，真空度温差为±5℃，如气压上升，温度均匀性下降，所以充气压力应尽量可能低些。 2、加热和预热温度： 表2 预热温度参考表
