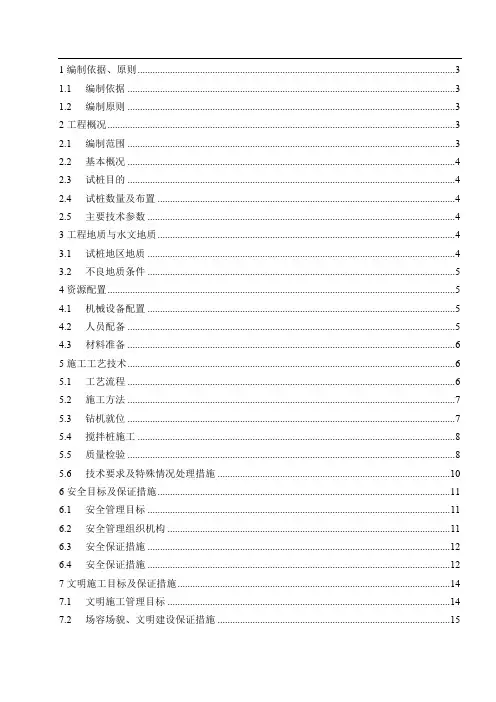

1.1编制依据 (3)
1.2编制原则 (3)
2 工程概况 (3)
2.1编制范围 (3)
2.2基本概况 (4)
2.3试桩目的 (4)
2.4试桩数量及布置 (4)
2.5主要技术参数 (4)
3 工程地质与水文地质 (4)
3.1试桩地区地质 (4)
3.2不良地质条件 (5)
4 资源配置 (5)
4.1机械设备配置 (5)
4.2人员配备 (5)
4.3材料准备 (6)
5 施工工艺技术 (6)
5.1工艺流程 (6)
5.2施工方法 (7)
5.3钻机就位 (7)
5.4搅拌桩施工 (8)
5.5质量检验 (8)
5.6技术要求及特殊情况处理措施 (10)
6 安全目标及保证措施 (11)
6.1安全管理目标 (11)
6.2安全管理组织机构 (11)
6.3安全保证措施 (12)
6.4安全保证措施 (12)
7 文明施工目标及保证措施 (14)
7.1文明施工管理目标 (14)
7.2场容场貌、文明建设保证措施 (15)
7.4其他文明施工保证措施 (15)
8 附件 (16)
1编制依据、原则
1.1编制依据
(1)《工程建设标准强制性条文（房屋建筑部分）》（2013年版）；
(2)《城市综合管廊工程技术规范》（GB 50838－2015）；
(3)《建筑工程施工质量验收统一标准》（GB 50300-2013）；
(4)《建筑机械使用安全技术规程》(JGJ/T33-2001)；
(5)《建筑施工场界环境噪声排放标准》（GB 12523-2011）；
(6)《建筑施工安全检查标准》（JGJ59-2011）；
(7)《建筑与市政工程施工现场专业人员职业标准》（JGJ/T205-2011）；
(8)《建设工程文明施工标准》（DBJ07-2006）；
(9) 上海市政工程设计研究院海口地下综合管廊试点工程基坑结构施工蓝图；
(10) 海口地下综合管廊试点工程实施性施工组织设计；
(11)中铁四局集团下发的《中铁四局项目施工管控约束性条款》；
(12)中铁四局集团下发的《施工技术管理办法》；
(11)本单位拥有的技术装备力量、机械设备状态、管理水平、工法及科技成果及积累的施工经验。
1.2编制原则
1、安全第一、质量至上原则。精心组织施工，合理安排工期。坚持技术先进、方案优化、重信誉守合同、施工组织科学合理、按期优质安全高效、不留后患。
2、根据综合管廊的地质、水文、工程规模、技术特点、工期要求、工程造价等多方面因素进行编制。
3、钢板桩施工严格遵守各有关设计、施工规范、技术规程和质量评定及验收标准，确保工程质量达到要求。
4、重视生态环境的保护，在施工期间保证不发生水土流失，保证不破坏环境。贯彻执行国家和当地政府的方针政策，遵守法律法规，尊重当地的民风民俗。
5、施工中严格执行《环境保护法》和本地有关文明施工和环境保护的地方法规，创建“文明施工现场”。
2工程概况
2.1编制范围
本方案适用于XXXK11+594.46~K11~688.24地基加固搅拌桩试桩施工。
2.2基本概况
试桩段地质根据设计显现为非液化区，地基加固方式为采用满堂短桩+长桩疏桩搅拌桩加固处理，基坑围护结构为拉森钢板桩钢支撑围护。搅拌桩地基加固桩位示意图、桩长统计表、见附件。
2.3试桩目的
根据设计要求，施工前应进行试桩试验，目的是为检验设备、施工工艺，掌握对该场地成桩经验，比较不同工艺参数下的成桩质量，确定主要工艺参数（水灰比、水泥用量、下钻速度、提升速度）。为下一步大面积三轴搅拌桩施工提供技术指导和操作技术参数。
2.4试桩数量及布置
试桩区搅拌桩总工程量：本标段SMW工法桩共2250副，三轴深搅地基加固共234000m3（其中实桩方量：63000 m3，空桩方量：171000 m3）。
根据设计要求和地质情况以及施工场地具体布置情况，我单位计划试桩区域为K11+594.46~K11+688.24。根据现场场地情况，选用综合管廊标准段内基础加固区为试桩区域，具体试桩编号为A1-1，A2-1，A3-1，A4-1数量共四组，4副。试桩采用1.3、1.5两种水灰比，20%，22%两种水泥掺量进行试验。
具体详见图4-1（三轴搅拌桩试桩平面布置图）
2.5主要技术参数
1、Φ850@600三轴搅拌桩，桩间搭接250mm；
2、采用普通硅酸P42.5级水泥，掺入量≥20%；土体按1800KN/m3计；
3、水灰比控制在1.5～1.8间，水泥浆比重1.29～1.33；
4、钻头提升速度不得大于1.0m/min，下沉速度不大于0.5m/min；
5、相邻两桩施工间隔不得超过12小时；
6、桩间搭接时间不得超24小时，否则采用高压旋喷进行补强加固；
7、注浆压力：4~6MPa；
8、注浆流量150～200Lm/min/台。
3工程地质与水文地质
3.1试桩地区地质
搅拌桩试桩区所处地质情况：表层为耕植土，层厚1.69-2.24m；其次为粉质粘土，层厚约0.7m，再下为含砂淤泥质粘土，层厚约2.6m；第四层为粉质粘土，层厚约3m；第五层为中砂，层厚约5.4m；再下层为粘土，层厚约0.8m。
3.2不良地质条件
试桩段内地质为非液化区，对钢板桩施工产生不良影响的可能性小。
4资源配置
4.1机械设备配置
根据图纸工程量及项目部确定的试桩数量进场三轴深搅桩施工设备。具体如下表6-1
表6-1三轴搅拌桩试桩施工设备表
4.2人员配备
根据现场施工任务，我单位计划投入2个三轴深搅施工队伍4台三轴深搅机对该段SMW工法桩及地基加固进行施工。目前已经进场3台，每台钻机配备施工人员15人，具体配备如下表6-2。
表6-2三轴搅拌桩试桩施工人员配备
记录员原始记录填写、整理1
测量员放线定位2
辅助工搅浆、搬运等杂物工作2
合计15
4.3材料准备
本工程采用安徽盘景P.O.42.5水泥，不掺加外加剂。水泥进场后附有相关质量证明文件。水泥进场后有实验室在监理工程师见证下进行现场取样送检。检测结果合格后方可进行使用。5施工工艺技术
5.1工艺流程
根据设计图纸三轴深搅桩技术要求和以往施工经验四公司施工时试桩试验结果，我单位试桩计划采用两种水灰比，两种掺量进行试桩。具体参数见下表5-1 三轴搅拌桩试桩参数表。
表5-1三轴搅拌桩试桩参数表
搅拌桩编号
水灰
比浆灰比桩长
水泥掺
量
（%）
比重
（g/mm3）
水泥
用量
(㎏/m)
浆量
(L/m)
下沉速度
(m/min)
提升速度
(m/min)
备注
A1-1～3 1.3 1.62319 1.423345420.55 1.02 A2-1～3 1.4 1.82320 1.373346090.420.87
5.2施工方法
5.2.1施工准备
试桩前将试桩场地平整完毕，按照设计要求回填至高于管廊顶面1m的位置。先查明施工区段内有无各种影响施工的杆管线，有无其他障碍物。如有影响施工杆管线及障碍物应及时报验审批后迁移和处理。
5.2.2开挖沟槽
场地平整完毕后根据试桩坐标点、设计院提供的坐标基准点，总平面布置图，试桩平面布置图，精确放出试桩的控制线，设立相应的临时控制桩，做好相关测量资料，上报监理工程师验收。
在三轴搅拌桩施工过程中会涌出大量的置换土，为了保证桩机的安全移位和施工现场的整洁，需要使用挖机在搅拌桩桩位上预先开挖沟槽。根据放样出的水泥土搅拌桩围护中心线，用0.4m3小挖掘机沿围护中心线平行方向开掘工作沟槽，根据本工程搅拌桩直径，取槽宽约1.0m，深度约0.6～1.0m。场地遇有地下障碍物时，利用镐头机将地下障碍物破除干净，如破除后产生过大的空洞，则需回填压实，重新开挖沟槽。开挖沟槽余土应及时处理，以保证工法正常施工，并达到文明施工工地要求。
5.3钻机就位
1、放置导轨
在垂直沟槽方向放置两根定位型钢，规格为200mm×200mm，长度 2.5m，再在平行沟槽方向放置两根定位型钢规格为300mm×300mm，长约8～12m，转角处H型钢采取与围护结构中心线成45°插入，H型钢定位采用H型钢定位卡。
由现场技术员根据设计图纸和测量控制点放出桩位，桩位平面偏差不大于2cm。在沟槽两侧定位型钢上用红色油漆做好标记，保证搅拌桩每次准确定位。
2、桩机就位与垂直度校正
搅拌桩机到达作业位置，调整桩架垂直度。在桩机上焊接一半径为5cm的铁圈，10m高处悬挂一铅锤，利用经纬仪校直钻杆垂直度，使铅锤正好通过铁圈中心。每次施工前必须适当调节钻杆，使铅锤位于铁圈内，即把钻杆垂直度误差控制在0.5%内。
桩机移位由当班机长统一指挥，移动前必须仔细观察现场情况，移位要作到平稳、安全。桩机定位后，由当班机长负责对桩机桩位进行复核，偏差不得大于20mm。为便于成桩深度的控制，施工前应在钻杆上做好标记，控制搅拌桩桩长不得小于设计桩长，当桩长变化时擦去旧标记，做好新标记。
5.4搅拌桩施工
1、水泥浆配制
本工程参照中心实验室的配合比试验结果及现场实际地质情况进行试桩施工。要求配置的灰浆应有很好的流动性，不离析，便于泵送、喷搅。同时还要满足最小水泥参入量不得小于20%、28天无侧限抗压强度不小于0.8MPa。
施工前应搭建好拌浆施工平台，平台附近搭建水泥库，对全体工人做好详细的施工技术交底工作，水泥采用42.5级普通硅酸盐水泥，水泥浆液的水灰比严格控制在1.3～1.5，具体根据可现场实际情况调整，水泥总体掺量为20%（重量）。
2、喷浆、搅拌成桩
启动电动机，根据土质情况按计算速率，放松卷扬机使搅拌头自上而下切土拌和下沉，直到钻头下沉钻进至桩底标高。按照搅拌桩施工工艺要求，钻杆在下沉和提升时均需注入水泥浆液，每次下降时喷浆60％，提升时喷浆40％。钻机钻进和提升速度宜控制在0.6～1m/min，按照技术交底要求均匀、连续注入拌制好的水泥浆液，钻杆提升完毕时，设计水泥浆液全部注完。
钻机下钻至设计深度后，搅拌头应在桩端1m范围内上下喷浆搅拌30s左右，然后提升。当钻头提升至地面以下0.5m时，应停止喷浆。
3、施工记录
施工过程中，由工长负责填写施工记录，施工记录表中详细记录了桩位编号、桩长、断面面积、下沉（提升）搅拌喷浆的时间及深度、水泥用量、试块编号、水泥掺入比、水灰比。施工过程中质检员、技术负责人、监理工程师监督施工，施工记录报项目监理审批。5.5质量检验
1、质量标准
施工前应检查水泥的质量、桩位、搅拌机工作性能及各种计量设备完好程度。水泥必须具有供应商提供的出厂合格证和质保书，并按批次取样送检测中心试验合格后方能使用。施工中质量检验包括机械性能、材料质量、掺合比试验等资料的验证，以及逐量桩位、桩长、桩顶高程、桩身垂直度、桩身水泥掺量、喷浆速度、水灰比、搅拌和喷浆起止时间、喷浆量的均匀度、搭接桩施工间歇时间等。
施工结束后，应检查桩体强度、桩体直径等项指标。
根据《建筑地基基础质量验收规范》（GB50202-2002）中关于水泥搅拌桩地基质量验收标准和设计要求，制定本工程搅拌桩施工质量验收标准具体如表6-3；
表6-3水泥土搅拌桩质量验收标准
2、搅拌桩质量检测
根据本工程设计要求，搅拌桩28天无侧限抗压强度不得小于0.8MPa。本工程搅拌桩拟采用钻取桩芯法进行质量检测。
试桩施工完成28天后，由业主或项目部委托具有相应资质的检测单位从每组试桩中不同桩径各抽取一根桩进行钻芯取样检测，并出具相应报告。
3、施工冷缝处理
施工时如因故停浆，应在恢复喷浆前，将搅拌机头提升或下沉0.5m后再喷浆搅拌施工。
搅拌桩搭接施工的时间间隔不宜大于24小时，当超过24小时，搭接施工时应放慢搅拌速度。若无法搭接或搭接不良时，应做冷缝处理。
施工过程中一旦出现冷缝则采取在冷缝处搅拌桩外侧补搅一副桩方案。在原搅拌桩未达到一定强度前进行补桩，以防止偏钻，保证搭接效果，补桩与原搅拌桩搭接厚度不小于10cm。具体样式见图6-2.
图6-2 施工冷缝补桩示意图
5.6技术要求及特殊情况处理措施
有异常时，如遇无法达到设计深度进行施工时，应及时上报甲方、监理，经各方研究后，采取补救措施。在碰到地面沟或地下管线无法按设计走向施工时，宜与设计单位、业主、监理共同协商，确定解决办法。
试桩前应编制试桩方案，做好施工技术交底，并经监理工程师审批后方能实施；
水泥要求：桩身水泥采用P.O.42.5级普通硅酸盐水泥，所用水泥进场时必须附带质量合格证明，水泥进场后必须经过现场抽查检测，按批次送检，检测合格后方可使用。做好水泥保管工作，严禁使用受潮、结块水泥。
配置好的浆液应流动性好，不离析，便于泵送、喷搅。要预先筛除水泥中的结块。水泥浆应在搅拌机中不断搅动，直到倒入储料斗中，并需不断搅拌。搅拌桩施工过程中应不定时采用浆液比重计抽样检验浆液密度。
供浆应连续，不允许出现断浆现象。水泥与水的用量、供浆、停浆时间、供浆量、喷浆提升速度均必须有专人记录。
严格控制水灰比、搅拌桩机下沉速度和提升速度，以便根据试桩结果确定出合理的水灰比、下沉、提升时间。
钻机下钻至设计深度后，搅拌头应在桩端1m范围内上下喷浆搅拌30s左右，然后提升。当钻头提升至地面以下0.5m时，应停止喷浆。
搅拌机械应配置浆量自动记录仪，且处于检定有效期内，施工中记录水泥瞬间时喷入量，和累计喷入量。
在成桩过程中，当因故停浆继续施工时必须重叠接桩，重叠接桩长度不得小于0.5m。若停机超过3小时，应拆除输浆管路并清洗干净。如出现冷缝，按照前述办法进行补桩处理。施工过程中应随时检查施工记录、计量记录，评定成桩质量，如有不合格桩或异常情况，及时采取补桩或其他处理措施。
应定时检查机械的成桩直径及搅拌均匀程度，对钻头定期复核检查，其直径磨损不得小于10mm。
钻机成孔和喷浆过程中，应将废弃的水泥和溢出的浆液回收处理，防止污染坏境。
施工中常见的问题及处理方法，详见下表7-1
表7-1施工中常见问题及处理方法
6安全目标及保证措施
6.1安全管理目标
本工程的安全目标：在整个项目施工期间坚决杜绝各类重大责任事故、人身伤亡事故、消防事、治保事故、交通事故、扰民事故及各类传染病发生。
6.2安全管理组织机构
建立以项目经理为首的“安全保证体系”（见图 6.2-1安全体系保证框架图）。项目经理部和各分部分级负责，以加强施工作业现场控制和职工的安全生产教育为重点，开展创建安全标准工地活动，确保本工程的施工安全。
6.3 安全保证措施 6.3.1 教育、学习制度
工程开工前，对所有参加本段工程施工人员进行安全生产教育，组织学习施工安全规则、规定，并结合本段工程的实际情况制定安全措施，进行宣传教育。制定安全措施，进行宣传教育。
坚持每周不少于两小时的安全教育，由主管工程师或安检工程针对施工项目，结合有关现行的规范、规则上安全技术课。
6.3.2 施工人员、安检人员持证上岗制度
对特殊工种，如吊车司机、电焊工、机动车司机、电工等需经培训考试合格后，持证上岗操作。
各级安检人员须持证上岗，加大现场管理力度，处罚果断。全体参战人员经过学习、培训后，需进行安全知识考试，经考试合格后，发给合格证，持证上岗。
6.4 安全保证措施 6.4.1 组织措施
项目经理
副经理安全总监总工程师
工程部物机部
安全技术措施交底
制定施工安全技术措施
制定操作标准司机安全教育车辆状况检查起重安全教育
起重设备操作安全检查
作业人员安全教育安全生产教育
违章作业安全事故处理
组织安全检查
安全质量标准工地建设作业人员违章检查
制定起重设备使用措施
起重设备状况检查起重事故分析处理
技术员、安全员
搅拌桩施工班组安全员
安质部
（1）现场成立安全生产工作小组，设置专职安全员全面负责施工期间的安全工作，各班组设立兼职安全员负责具体检查监督工作，现场监理安全生产保证体系。
（2）坚持执行施工前的安全技术交底会议制度和开工前的安全教育制度，明确本工程的安全目标，落实各个岗位的安全职责。
（3）定期召开安全工作会议，进行安全工作的总结和布置。
（4）开展安全活动，在现场布置安全标语、横幅等，积极进行安全知识宣传教育。
（5）认真执行安全规程和操作规程要求，严禁违章作业，杜绝各类事故发生。
（6）对于各类安全违章行为坚决进行处理，限期整改。
（7）做好每天的安全生产记录，并填好安全日记。
（8）按照南京市政公用质量监督站得要求，认真、如实、确切的填写安全管理资料。6.4.2用电措施
（1）开工前，编制《安全用电施工组织设计》，以指导现场施工用电。
（2）所用配电箱采用正规厂家生产的配电箱，实行一机一闸一漏电保护装置。主要配电箱均作接地，以防止感应电伤人。
（3）照明线路不能与动力线路混用，钻机、输浆泵等使用的拖揽，必须严格检查，不能使用绝缘性能差得或有破损的电缆。
（4）机械设备（如钻机、电焊机等）移位、电器检修时必须断电操作，严禁带电操作，并挂上警示牌。移位时，须有专人指挥，专人照看电缆，防止电缆压坏损伤。
（5）移动电器、修理电器由专业电工进行，非专业人员严禁操作。
（6）所有配电箱漏电保护装置每天由专业电工进行检查，并在相应表格上记录。
（7）施工现场用电严格遵守《施工现场临时用电安全技术规范》（JGJ46-2005）。
6.4.3消防安全措施
（1）由项目经理、安全员组成现场消防安全领导小组，具体负责落实消防安全工作，以备突发情况下迅速采取行动，减小影响程度。
（2）健全消防制度，施工现场安排专人、专职负责，一旦发现隐患，立即进行消除。
（3）钻机、食堂、宿舍及材料仓库四周按照设置足够的灭火器，并由安全员检查落实到位。
（4）灭火器指定专人维护、管理、保养，确保灭火器效能正常。
（5）场区或生活区，禁止私接电线，私接违章电器；严禁使用煤油炉、电炉烧煮。
（6）进行电焊、气焊作业人员必修持证上岗，并实行动火申报制度，动火必须具有“二证一器一监护”才能进行。
（7）现场电焊、气焊作业人员必须符合防火要求，严格执行“十不烧”规章制度。
（8）工地中的易燃易爆物品（如汽油、氧气瓶、乙炔瓶等）都必须按照制度设置，妥善保管。
（9）调查清楚施工现场周围道路两侧的城市专用消防龙头；进入工地的道路保持畅通，宽度不小于3.50m.
（10）加强警卫人员上岗责任心，每天上班后对工地临时设施进行一次消火巡查，消灭事故隐患。
6.4.4施工现场防护措施
（1）搅拌桩钻机卷扬机滚筒系统设置封闭防护罩，空压机平皮带盘区域也必须设置封闭式防护罩。
（2）上钻塔操作必须佩带安全带，塔上作业，塔下禁止站人，塔上作业时必须有人监护。
（3）吊车作业时，起重臂下严禁站人，并由专人统一进行指挥、调度。
（4）栏杆材料选用脚手架或Φ16 以上钢筋，消防高度应有1.2米左右；并有黄黑油漆进行标注，设置醒目的安全标志。
（5）搅拌桩沟槽开挖后在两边设置红白三角旗防护带。
6.4.5搅拌桩机安全操作措施
（1）搅拌桩机第一次下沉搅拌时，必须密切注意钻杆和电动机的负荷情况，遇到障碍物后，不得强行下钻，应注意操作方法，可通过转动一根钻杆避开障碍物。如仍不行，则停钻，分析原因，查明情况后再进行处理。
（2）起重、吊放必须采用无损钢丝绳，并用U形十字卡牢固定部位，以防止滑扣。
（3）上塔进行动力头维修时，必须将刹车抱闸卡死，以防松动造成事故。
（4）忌用手直接搬运、移动滚筒和钢梁，必须采用撬棍、麻绳等工具，以防压伤。钻孔桩施工搬运、拆卸导管，必须采用套圈（车胎或三角皮带）。
（5）搅拌桩输浆胶管下必须垫铺柔软物品，如草包、塑料袋等，以防输浆震动胶管摩擦造成胶管破裂。
（6）施工中任何操作者均不能擅自离开各自的操作岗位。
（7）灰浆台操作人员务必带好防尘防护用品，扎紧裤口、袖口和领口，以免粉尘粘附皮肤。
7文明施工目标及保证措施
7.1文明施工管理目标
本工程施工，将严格执行国家、海南省及海口市的有关现行法规，确保符合当地的文明
施工规定要求。
7.2场容场貌、文明建设保证措施
（1）工地进行围墙围设，实行封闭式施工管理。
（2）在施工现场主要通道附近设置“七牌一图”，包括工程概况、建设单位、设计单位、监理单位、施工单位等名称、现场主要管理人员名单、安全宣传标语、安全警示牌、安全管理规定、现场规章制度、安全、文明施工、管线保护无重大事故计数牌和场地平面布置图等。由专业人员进行设计、美化，并保持清洁。
（3）建筑材料划区域按规格堆放整齐，施工区域与生活区域分隔，场容场貌保持整洁、有序、文明。
（4）施工现场设置环通的排水沟，如需通行车辆，则盖上铁盖板、钢筋盖板或混凝土盖板，以确保场地内无大面积积水。现场设置沉淀池，以便对排入下水道的污水进行沉淀处理。
（5）现场四周的围墙建筑物、办公围墙等地方，设置反映企业精神、时代风貌的醒目宣传标语。
（6）开展文明教育，施工人员均应遵守市民文明规范。
7.3废土处理措施
（1）沟槽开挖挖起的沉淤、杂填土和深层搅拌桩施工产生的涌土以及施工场区内的置换土集中堆置在场区内统一的堆放点，待置换土达到一定强度再进行外运处理。
（2）场区内的废土每天安排保洁人员进行清扫，及时处理。
（3）三轴搅拌桩施工产生的涌土在施工后应立即进行铲除、平整，否则，等涌土硬化后就增加了铲除的难度，需加大人力、物力、财力的投入。
（4）废土外运时，在施工现场出入口必须安排保洁人员冲洗运输车辆，以防将废土带到马路上去。
（5）严格执行“门前三包”措施，做到工地内污水不外溢，建筑垃圾集中堆放并及时清运。
（6）对渣土车辆做到持证经营，加强车辆车况的检查，提高车辆的完好率；对本工程外运的暴露垃圾确保不偷倒、不乱倒渣土和建筑垃圾，均将其倒入政府有关部门指定的卸点。
（7）工程竣工验收确保“场地清、无渣土垃圾”等。
7.4其他文明施工保证措施
（1）各类机具、材料整理后统一堆放在指定的区域，不得占用施工区域以外的道路，并堆放整齐、有序。
（2）施工场区机台周围由机台负责清理，做到场区无弃土、无污物。各机台、班组积极做好“落手清”工作，以创造一个整洁的工作面。
（3）机台使用的管材、器具各自堆放整齐，保持清洁。
8附件
附件1：《三轴搅拌桩试桩平面布置图》
附件2：《三轴水泥土搅拌桩施工记录表》
1.1编制依据 (3) 1.2编制原则 (3) 2 工程概况 (3) 2.1编制范围 (3) 2.2基本概况 (4) 2.3试桩目的 (4) 2.4试桩数量及布置 (4) 2.5主要技术参数 (4) 3 工程地质与水文地质 (4) 3.1试桩地区地质 (4) 3.2不良地质条件 (5) 4 资源配置 (5) 4.1机械设备配置 (5) 4.2人员配备 (5) 4.3材料准备 (6) 5 施工工艺技术 (6) 5.1工艺流程 (6) 5.2施工方法 (7) 5.3钻机就位 (7) 5.4搅拌桩施工 (8) 5.5质量检验 (8) 5.6技术要求及特殊情况处理措施 (10) 6 安全目标及保证措施 (11) 6.1安全管理目标 (11) 6.2安全管理组织机构 (11) 6.3安全保证措施 (12) 6.4安全保证措施 (12) 7 文明施工目标及保证措施 (14) 7.1文明施工管理目标 (14) 7.2场容场貌、文明建设保证措施 (15)
7.4其他文明施工保证措施 (15) 8 附件 (16)
1编制依据、原则 1.1编制依据 (1)《工程建设标准强制性条文（房屋建筑部分）》（2013年版）； (2)《城市综合管廊工程技术规范》（GB 50838－2015）； (3)《建筑工程施工质量验收统一标准》（GB 50300-2013）； (4)《建筑机械使用安全技术规程》(JGJ/T33-2001)； (5)《建筑施工场界环境噪声排放标准》（GB 12523-2011）； (6)《建筑施工安全检查标准》（JGJ59-2011）； (7)《建筑与市政工程施工现场专业人员职业标准》（JGJ/T205-2011）； (8)《建设工程文明施工标准》（DBJ07-2006）； (9) 上海市政工程设计研究院海口地下综合管廊试点工程基坑结构施工蓝图； (10) 海口地下综合管廊试点工程实施性施工组织设计； (11)中铁四局集团下发的《中铁四局项目施工管控约束性条款》； (12)中铁四局集团下发的《施工技术管理办法》； (11)本单位拥有的技术装备力量、机械设备状态、管理水平、工法及科技成果及积累的施工经验。 1.2编制原则 1、安全第一、质量至上原则。精心组织施工，合理安排工期。坚持技术先进、方案优化、重信誉守合同、施工组织科学合理、按期优质安全高效、不留后患。 2、根据综合管廊的地质、水文、工程规模、技术特点、工期要求、工程造价等多方面因素进行编制。 3、钢板桩施工严格遵守各有关设计、施工规范、技术规程和质量评定及验收标准，确保工程质量达到要求。 4、重视生态环境的保护，在施工期间保证不发生水土流失，保证不破坏环境。贯彻执行国家和当地政府的方针政策，遵守法律法规，尊重当地的民风民俗。 5、施工中严格执行《环境保护法》和本地有关文明施工和环境保护的地方法规，创建“文明施工现场”。 2工程概况 2.1编制范围
目录 一、工程概况 (1) 二、编制依据 (1) 三、工程地质条件 (1) 四、主要施工方案及技术措施 (4) 4.1测量方案 (4) 4.2 三轴搅拌桩施工方案 (5) 五、施工进度管理目标及保证措施 (10) 5.1施工进度管理目标 (10) 5.2施工进度计划表 (10) 5.4施工进度报告制度 (10) 5.5施工进度保证措施 (10) 六、施工质量管理目标及保证措施 (11) 6.1 施工质量管理目标 (11) 6.2 质量管理措施 (11) 6.3 施工技术、质量保证措施 (11) 七、施工安全管理目标及保证措施 (12) 7.1安全管理目标 (12) 7.2组织措施 (12) 7.4消防安全措施 (13) 7.5施工现场防护措施 (13) 7.6操作措施 (14)
7.7交通措施 (14) 7.8夜间施工措施 (14) 八、文明施工管理目标及保证措施 (15) 8.1文明施工管理目标 (15) 8.2场容场貌、文明建设保证措施 (15) 8.3废土处理措施 (16) 8.4其它文明施工保证措施 (16) 九、主要施工机械设备配备及劳动力使用计划表 (16) 9.1施工机械设备一览表 (16) 9.2劳动力使用计划表 (17) 十、应急预案 (17)
三轴搅拌桩施工方案 一、工程概况 上海嘉定南翔污水处理厂一期工程位于上海市嘉定区南翔镇顺丰路与科盛路路口，北侧紧邻沪翔高速，东侧为吾尚浜，设计规模土建为10万吨/日，设备为5万吨/日。项目总建筑面积为15201.8平方米，其中地上为8185平方米，地下为7022.8平方米。 本标段为上海嘉定南翔污水处理厂一期工程施工总承包工程，包括但不限于：施工现场清理及排除地下障碍物；地基与基础工程；构（建）筑物土建工程；给排水工程；地下箱体内除设备本体及设备配套提供的管配件之外的所有工程内容；地面上绿篱以西生产区范围内所有管线（除景观照明）均属本标段内容；绿篱以东红线范围内的热泵管线属本标段内容。设备采购不属于本标段。 本工程围护由如下单位参与建设： 建设单位：上海嘉定南翔污水处理有限公司 勘测单位：上海岩土工程勘察设计研究院有限公司 设计单位：上海市政工程设计研究总院（集团）有限公司 总包单位：中铁四局集团有限公司 监理单位：上海宏波工程咨询管理有限公司 二、编制依据 1、上海市政工程设计研究总院提供的设计图纸。 2、上海市建设和管理委员会发布的《关于加强水泥土搅拌桩质量管理的通 知（沪建建管(1998)第261号）》。 3、《上海市深基坑工程管理暂行规定》。 4、《职业健康安全管理体系规范》（GB/T 28001—2001）。 5、《建设工程项目管理规范》（GB/T 50326—2001）。 6、《建筑地基处理技术规范》（JGJ 79—2002 J 220—2002） 7、上海市标准《地基基础设计规范》(DGJ 08-11-1999)。 8、上海市标准《地基处理技术规范》（DBJ 08-40-94）。 9、《软土地基深层搅拌加固技术规程》（YBJ 225-91）。 10、所收集的相关资料。 三、工程地质条件 1、主要地层情况描述

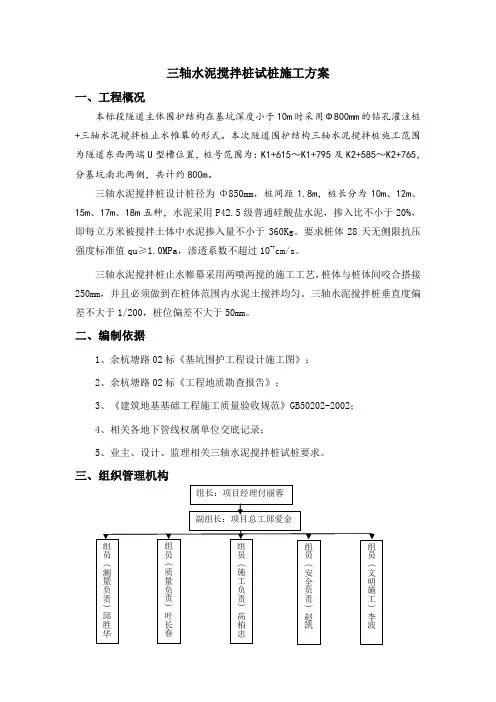

三轴水泥搅拌桩施 工方案
一、工程概况 本工程隧道主体围护结构在基坑深度小于10m时采用Φ800mm的钻孔灌注桩+三轴水泥搅拌桩止水帷幕。三轴水泥搅拌桩施工范围为：K1+615～K1+795及K2+585～K2+765，分基坑南北两侧，桩径均为Φ850mm，桩间距 1.8m，桩与桩之间搭接25cm，桩长根据基坑深度分为10m、12m、15m、17m、18m五种。 二、编制依据 1、XX《基坑围护工程设计施工图》； 2、XX《工程地质勘查报告》； 3、《建筑地基基础工程施工质量验收规范》GB50202- ； 4、相关各地下管线权属单位交底记录； 5、国家现行有关技术标准、规程、规范。 三、组织管理机构
四、施工方案 1、设计要求 Φ850mm三轴水泥搅拌桩水泥采用P42.5级普通硅酸盐水泥，水泥掺入比不小于20%，即每立方米被搅拌土体中水泥掺入量不小于360Kg。水泥搅拌桩28天无侧限抗压强度qu不小于 1.0MPa，渗透系数不超过10-7cm/s。 2、施工主要设备配备 三轴水泥搅拌桩施工投入主要机械设备为（按照进度要求可增加机械数量）： 其它相关设备如测量经纬仪、水准仪、长卷尺及重线锤、水泥浆比重计等若干。 3、施工工艺流程 三轴水泥搅拌桩施工工艺流程如下：
4、施工准备 ①、熟悉并掌握设计施工图纸，充分了解设计意图，如有疑问，及时向设计单位报告解决。 ②、编制相关施工方案，并报业主、监理单位审批同意后执行。 ③、按要求对甲供材料进行抽样送检，原材复试合格后投入使用。 ④、召开项目部全体人员会议，向施工人员及操作人员做好施工技术和安全技术交底，使职工了解设计意图，掌握施工要领和关键工序及安全操作规程，做到分工明确，职责分明。 5、测量放样和场地清理 根据设计要求，先把场地进行清理整平，然后进行放样，该项工作的测量放样包括两个内容：一是根据设计资料放出打设宽
东乐路站三轴搅拌桩试 桩总结 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
佛山市城市轨道交通三号线工程东乐路站三轴搅拌桩 试桩总结 中交路桥建设有限公司 佛山市城市轨道交通三号线工程3202-3项目经理部 二〇一七年九月 东乐路站三轴搅拌桩试桩总结 编制： 复核： 审核： 中交路桥建设有限公司 佛山市城市轨道交通三号线工程3202-3项目经理部 二〇一七年九月
目录
东乐路站三轴搅拌桩试桩总结 一、工程概况 1.项目概况 东乐路站为佛山市城市轨道交通三号线工程中间站，车站设计起点里程YDK17+，设计终点里程YDK17+，有效站台中心线里程YDK17+，车站总长度约为，标准段宽度，站台为14m岛式站台，车站为明挖（路口段盖挖）两层（局部三层）双跨/三跨钢筋混凝土箱型框架结构。东乐路站地基采用φ850@600三轴搅拌桩抽条加固，加固范围为基底至穿透淤泥层下1m。 根据场地条件，在东乐路站内选取七根搅拌桩作为试桩，桩号分别为134-11、129-11、129-12、129-13、133-11、133-12、133-13；三轴搅拌桩均采用桩径Φ850mm，桩间距，桩长约为25m（包含空桩约17米），详见试桩平面布置图。 图1-1 试桩平面布置图 2.水文条件 地表水 施工区域周围地表水体不发育，无河流、沟溪通过，地表水主要为雨季地表散流。 （1）地下水类型 东乐路站及东乐路站至驹荣北路区间根据其埋藏条件及结合含水层的性质，场地地下水主要有两种类型：第一类是潜水；第二类是承压水。
（2）潜水 潜水主要为第四系孔隙水，是埋藏在第四纪松散沉积物空隙中的地下水。总体上看，松散的填土层，砂层为本场区的主要含水层，由于砂层厚度较大，赋水性较强，其第四系孔隙水的水量亦较大。 （3）承压水 承压水主要为基岩风化裂隙水广泛分布于场区深部基岩节理、裂隙中。 （4）地下水位 东乐路站及东乐路站至驹荣北路区间处于珠江三角洲冲积平原，场区第四系松散含水层与基岩裂隙稳定地下水位基本一致，东乐路站范围内水位埋深为～。 3地质条件 本车站范围内主要分布有第四系全新统人工堆积层（Q4ml）素填土；第四系全新统海陆交互相沉积层（Q4mc）淤泥质土、淤泥质粉细砂、淤泥质中粗砂、粉质黏土；第四系上更新统～全新统冲-洪积层（Q3+4al+pl）粉细砂、中粗砂；第四系残积层（Qel）粉质黏土；下伏白垩系百足山组（K1b）泥质粉砂岩、粉砂岩。 表1-1 东乐路站工程地质一览表
1 工程概况 梅子洲过江通道接线工程起于江山大街与滨江大道的交叉口，止于南京绕城公路油坊桥互通西，全长1668m，包含有主通道隧道及匝道6条（C、D、E、F、G、H）。 青奥轴线地下交通系统起于滨江大道止于油坊桥互通，部分节段与梅子洲过江通道的接线工程共用，包含有滨江大道下穿通道长1258m及匝道5条（L、M、J、K、I）。 我单位承建的梅子洲过江通道连接线YK10+497～YK11+979段主线隧道，共长1482m，C、D、E、F、G、H匝道共长1603m。隧道暗埋段采用箱型结构，敞开段采用U型结构。 主线隧道断面：为双向六车道断面，隧道内车道宽度3.5m+3.75m+3.75m，两侧路缘带分别为 0.5m、0.75m，合计12.25m。 隧道匝道断面：单车道断面为车道宽度3.5m+紧急停车带3m，左侧路缘带0.5m，合计7m。双车道断面为车道宽度3.5m+3.5m，两边路缘带为0.25m,合计为7.5m，隧道内设置1.0％的横坡。 根据基坑深度基坑围护分别采用普通地下连续墙、T型地下连续墙、SMW工法桩、水泥土挡墙、放坡开挖、放坡开挖+地下连续墙等围护方式开挖，支撑形式有钢支撑、混凝土支撑等。具体支护样式见表1-1 表1-1江山大街段围护结构型式表
根据工程设计图纸YK10+710～YK11+190段、YK11+430～YK11+878段围护结构围护结构全部采用Φ850mm@600mm 工法桩、Φ650mm@450mm 工法桩，地基加固采用Φ850mm@1200mm 三轴搅拌桩地基加固。 施工场地基本平整，场地标高大致为+7.2～7.8m 。SMW 工法桩采用搭接形式，搭接850mm ，三轴搅拌桩地基加固搭接250mm 。SMW 工法桩沿基坑两侧布设，深度18～23m ，具体样式见图1-1。隧道基地采用三轴搅拌桩地基抽条法加固，加固区域宽3m ，间距3m ，深3m 。单根搅拌桩空桩长10～12m ，实桩长3m ，具体样式见图1-1. 搅拌桩总工程量：本标段SMW 工法桩共2250副，三轴深搅地基加固共234000m3（其中实桩方量：63000 m3，空桩方量：171000 m3）。设计要求：搅拌桩水泥土水泥参量不小于20%，28天无侧限抗压 1～10mm 之间，局部与粉 土、粉砂呈互层状，该层场地内均有分布。 ②3—粉质黏土夹粉土（砂）：灰色，软塑，切面稍光滑，干强度韧性中等，偶见少量腐植质，夹粉土或粉砂薄，单层厚度一般为1～10mm ，具层理，局部呈 互层状，该层分布局部。 ③1—粉砂，局部细砂：青灰色，饱和，松散～稍密，级配差，主要矿物成分石英、长石等，含云母碎屑，局部夹粉质黏土薄层，单层厚度1～20mm 不等，偶 见腐植物及贝壳碎片，该层分布较广泛。 ③2—粉细砂：青灰色，饱和，中密～密实，级配差，主要矿物成分石英、长石等，局部夹少量粉质黏土薄层，单层厚度1～20mm 不等。该层场地内均有分布。
龙湖苏地2013-G-18号（四号地块）项 目 三 轴 搅 拌 桩 专 项 方 案
建基建设集团有限公司 2014年9月8日 目录 第一章、工程概况 (1) 第二章、设计要求 (1) 第三章三轴搅拌桩施工工艺 (3) 第一节三轴搅拌桩施工方法详述 (4) 第二节施工工艺参数 (6) 第三节质量控制指标 (11) 第四章主要施工设备 (11) 第五章计划进度与人员配置 (12) 第一节计划进度 (12) 第二节人员配置 (12) 第六章三轴搅拌桩安全操作规程 (13) 第七章文明施工目标及保证措施 (14)
第八章资料提交 (16) 第一节资料收集 (16) 第二节工程验收及竣工资料 (16)
第一章、工程概况 苏州龙湖基业房地产有限公司拟建龙湖苏地2013-G-18号（四号地块）项目。拟建场地位于苏州市高新区塔园路西侧，金山东路南侧，狮山路北侧。拟建建（构）筑物由1幢18层酒店（附3层地下室）、6层商业裙楼（均附3层地下室）及外扩地下室组成（外扩地下室均与主楼、裙房部分地下室相连），总建筑面积约274802m2。±0.000=+4.2m。本工程由苏州市城市建筑设计院责任有限公司设计。 第二章、设计要求 本分项工程内容包括4号基坑外侧止水加固和基坑内加固，基坑开挖面以下地基加固，根据设计方提出的技术要求： 1、三轴搅拌桩外侧止水加固，深度范围：-1.2m~-22.6m，桩长21.4米、-1.6m~-22.6m，桩长21米、水泥掺量20％。内侧加固-14m~-22.6m，桩长8.6米、-10.25m~-22.6m，桩长12.35米、水泥掺入比上部桩加固8%、下部加固水泥掺入比20%。桩加固截面积3Φ850@600,套打施工内插竖向花管L6000@1000。要求28天龄期无侧限抗压强度qu不小于0.5MPa。要求达到渗透系数<10－7 cm/s。 2、三轴搅拌桩施工技术要求:
A．三轴搅拌桩施工工艺 三轴深层搅拌桩施工作业标准 1、作业制度 1）施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件《三轴搅拌桩作 业指导书》 2）施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《建筑地基处理技术规范》、《建筑基坑支护技术规程》。 3）作业队制定的《**作业队浆喷桩施工职责分工及岗位责任制制度》。 2、作业准备 1）三轴搅拌桩水泥浆浆液配合比必须提前报当地建筑工程质量检测中心进行验证，验证 结果符合设计文件要求并报监理验收同意后方能开始施工。 2）开工前组织技术人员认真学习施工性施工组织设计、阅读、审核施工图纸， 澄清有关技术问题，熟习规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行安全技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。 3）三轴搅拌桩桩机进场后必须经当地建筑工程质量检测中心检测合格后报当地安监部门备 案并报监理验收，相关仪器表必须经当地计量检测单位检测合格后报监理验收，监理验收合 格后方能施工。 3、三轴搅拌桩施工工艺流程图
4、施工工艺 三轴搅拌桩施工前应进行成桩不小于2根工艺性试验，确定三轴搅拌桩机喷浆量、钻进 速度、提升速度、搅拌次数等参数。待工艺试验经检测满足设计和质量要求后，方能进行大 面积施工。 4.1场地整平 清除一切地面和地下障碍物，场地低洼处先抽水和清淤，分层务实回填粘性土，必要时可以搅拌石灰或水泥，确保桩机站位处地基稳定。 4.2桩位布置 按设计图排列布置桩位，在现场用经纬仪或全站仪定出每根桩的桩位，并做好标记，每根桩位误差±5CM。（对于SMW工法桩，放样后做好测量技术复核单，报监理复核验收，确认无误后方能进行三轴搅拌桩施工） 4.3桩机就位 搅拌桩机到达作业位置，由当班机长统一指挥，移动前仔细观察现场情况，确保移位 平稳、安全，待桩机就位后，用吊锤检查调整钻杆与地面垂直角度，确保垂直度偏差不大 于1%。在桩机架上画出以米为单位的长度标记，以便钻杆入土时观察、记录钻杆的钻进深度，确保搅拌桩长不少于设计桩长。 4.4备制水泥浆 按成桩工艺试验确定配合比拌制水泥浆，待压浆前将水泥浆倒入储浆桶中，制备好的 水泥浆滞留时间不得超过2小时。 4.5预搅下沉
四、施工方案 1、设计要求 Φ850mm三轴水泥搅拌桩水泥采用P42.5级普通硅酸盐水泥，水泥掺入比不小于20%，即每立方米被搅拌土体中水泥掺入量不小于360Kg。水泥搅拌桩28 天无侧限抗压强度qu不小于1.0MPa，渗透系数不超过10-7cm/s。 2、施工主要设备配备 三轴水泥搅拌桩施工投入主要机械设备为（按照进度要求可增加机械数量）： 其他相关设备如测量经纬仪、水准仪、长卷尺及重线锤、水泥浆比重计等若干。 3、施工工艺流程 三轴水泥搅拌桩施工工艺流程如下：
4、施工准备 ①、熟悉并掌握设计施工图纸，充分了解设计意图，如有疑问，及时向设计单位报告解决。 ②、编制相关施工方案，并报业主、监理单位审批同意后执行。 ③、按要求对甲供材料进行抽样送检，原材复试合格后投入使用。 ④、召开项目部全体人员会议，向施工人员及操作人员做好施工技术和安全技术交底，使职工了解设计意图，掌握施工要领和关键工序及安全操作规程，做到分工明确，职责分明。 5、测量放样和场地清理 根据设计要求，先把场地进行清理整平，然后进行放样，该项工作的测量放样包括两个内容：一是根据设计资料放出打设宽度；二是根据设计画出布桩平面图，标明排列编号，放出具体桩位，施工前必须经过监理复核。
6、开挖沟槽 根据三轴搅拌桩桩位中心线用PC200挖机开挖槽沟，沟槽尺寸为宽1.2m，深1～1.2m,并清除地下障碍物。开挖导向沟槽余土应及时处理，以保证桩机水平行走 7、桩机就位 由现场施工员、桩机班长统一指挥桩机就位，桩机下铺设钢板及路基板，移动前看清前、后、左、右各位置的情况，发现有障碍物应及时清除，移动结束后检查定位情况，及时纠正，桩位偏差不大于50mm。桩机应平稳、平正，并用经纬仪或线锤进行观测，确保钻机的垂直度，搅拌桩垂直度精度不低于1/200。 8、制备水泥浆液及浆液注入 开钻前对拌浆工作人员做好交底工作，在施工现场配备电脑计量的自动搅拌系统和散装水泥罐，以确保浆液质量的稳定。水泥浆液的水灰比为1.5～2.0，水泥掺量不小于20%，即每立方米被搅拌土体中水泥掺入量至少为360Kg（被搅拌土体密度以1800Kg/m3计）。 水泥浆配制好后，停滞时间不得超过2小时，因故搁置超过2小时以上的拌制浆液，应作废浆处理，严禁再用。搭接施工的相邻搅拌桩施工间隔不得超过12小时。注浆时通过2台注浆泵2条管路同Y型接头在H口进行混合，注浆压力为1.5Mpa～2.5Mpa，注浆流量为80～120L/min/每台。 9、钻进搅拌提升 三轴水泥搅拌桩止水帷幕采用两喷两搅的施工工艺，水泥和原状土须均匀搅拌，下沉和提升过程中均为注浆搅拌，同时严格控制下沉和提升速度：下沉速度为0.5～1.0m/min,提升速度为1.0～1.5m/min，在桩底部分宜重复搅拌注浆。 另外，按照三轴搅拌桩的施工工艺，三轴搅拌机在下钻时，注浆的水泥用量占总数的70％～80％，而提升时为20％～30％。按照技术交底要求均匀、连续
三轴搅拌桩施工工艺 三轴深层搅拌桩施工标准 1、施工制度 1）施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件《三轴搅拌桩作业指导书》 2）施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《建筑地基处理技术规范》、《建筑基坑支护技术规程》。 3）作业队制定的《三轴搅拌施工队浆喷桩施工职责分工及岗位责任制制度》。2、作业准备 1）三轴搅拌桩水泥浆浆液配合比必须提前报当地建筑工程质量检测中心进行验证，验证结果符合设计文件要求并报监理验收同意后方能开始施工。 2）开工前组织技术人员认真学习施工性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，熟习规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行安全技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。 3）三轴搅拌桩桩机进场后必须经当地建筑工程质量检测中心检测合格后报当地安监部门备案并报监理验收，相关仪器表必须经当地计量检测单位检测合格后报监理验收，监理验收合格后方能施工。 3、三轴搅拌桩施工工艺流程图
4、施工工艺 三轴搅拌桩施工前应进行成桩不小于2根工艺性试验，确定三轴搅拌桩机喷浆量、钻进速度、提升速度、搅拌次数等参数。待工艺试验经检测满足设计和质量要求后，方能进行大面积施工。 4.1 场地整平 清除一切地面和地下障碍物，场地低洼处先抽水和清淤，分层务实回填粘性土，必要时可以搅拌石灰或水泥，确保桩机站位处地基稳定。 4.2 桩位布置 按设计图排列布置桩位，在现场用经纬仪或全站仪定出每根桩的桩位，并做好标记，每根桩位误差±5CM。（对于SMW工法桩，放样后做好测量技术复核单，报监理复核验收，确认无误后方能进行三轴搅拌桩施工） 4.3 桩机就位 搅拌桩机到达作业位置，由当班机长统一指挥，移动前仔细观察现场情况，确保移位平稳、安全，待桩机就位后，用吊锤检查调整钻杆与地面垂直角度，确保垂直度偏差不大于1%。在桩机架上画出以米为单位的长度标记，以便钻杆入土时观察、记录钻杆的钻进深度，确保搅拌桩长不少于设计桩长。 4.4 备制水泥浆 按成桩工艺试验确定配合比拌制水泥浆，待压浆前将水泥浆倒入储浆桶中，
目录 一、编制依据 (1) 二、方案概述 (1) 三、试桩施工准备 (2) 四、试桩要求 (4) 五、试桩目的 (4) 六、试桩组织措施 (5) 七、施工工艺流程 (5) 八、三轴施工参数 (6) 九、施工步骤 (7) 十、质量验收标准 (8) 十一、桩的强度检测 (9) 十三、施工要求 (10) 十四、质量控制 (10) 十五、施工注意事项 (11) 十六、安全保证措施 (12) 十七、质量保证措施 (14) 十八、文明施工保证措施 (15) 附：试桩施工记录表
一、编制依据 （1）《深圳国际会展中心项目基坑支护工程施工图设计》中国铁道科学研究院深圳研究设计院； （2）《深圳市国际会展中心工程岩土工程勘察报告（详细勘察阶段第一版）》，深圳市水务规划设计院有限公司，2016年7月； （3）《建筑结构荷载规范》(GB50009-2001)（2006年版）； （4）《钢结构设计规范》（GB500017-2003）； （5）《混凝土结构设计规范》（GB500010-2002）； （6）《建筑深基坑支护技术规范》（JGJ120-2012）； （7）《深圳地区建筑深基坑支护技术规范》（SJG05-2011）； （8）《建筑桩基技术规范》（JGJ94-2008）; （9）《建筑基坑工程监测技术规范》（GB50497-2009）； （10）《建筑变形测量规范》（JGJ-2008）； （11）国家及广东省，深圳市现行的有关规定和标准。 二、方案概述 1、三轴水泥土搅拌桩是采用专用钻机，用水泥作为固化剂与地基土进行原位的强制性搅拌，固化后形成水泥土墙体，充分利用水泥土强度达到基坑底部加固处理。 2、地质条件，该区域原始地貌多为鱼塘、滩涂，后经天海及软基处理后形成现状陆域。原始地貌有塘尾涌、和平涌和玻璃围涌由东向西横穿本项目场地，现已在场地东侧设一条截流河将上述横穿河涌截流引排入珠江口。根据深圳市地质图（1：50000）场地内无区域性断裂构造穿过，基岩由加里东期（Mr3）混合花岗岩。场地地层从上到下有第四系人工堆积层（Q4s），第四系海积层（Q4m），第四系冲洪积层（Q4al+pl），第四系风化残积层（Qel），下伏基岩为加里东期（Mr3）混合花岗岩。
广州地铁18号线三工区三轴搅拌桩施工专项方案 编制： 审核： 批准： 中国铁建二十二局集团有限公司 广州地铁18号线三工区项目部 2017年9月
目录
第1章编制依据及原则 1.1编制依据 （1）广州市轨道交通18号线工程三工区土建工程施工设计图纸； （2）现行的国家、广东省及广州市有关工程设计、施工规范和规程等； （3）地质勘探资料及补勘资料； （4）施工合同； （5）《广州市建设工程文明施工管理规定》； （6）根据我单位现有的技术水平、施工管理水平和机械设备配套能力； （7）根据我单位多年从事地铁工程的施工经验； （8）设计、施工所涉及的适用于本标段的标准、规范、规程以及国家、部委和广州市有关安全、质量、工程验收等方面的标准及法规文件。 1.2编制原则 （1）坚持科学性、先进性、经济性、合理性与实用性相结合的原则 结合本工程特点，采用先进的施工技术，采用科学的组织方法，合理地安排施工顺序、优化施工方案。做好劳动力、物资、机械的合理配置，推广“四新”技术，采用国内外可靠、先进的施工方法和施工工艺，力求施工方案的适用性、先进性相结合，做到施工方案科学合理、技术先进，确保实现设计目标。 （2）百年大计、质量第一的原则 要求工程达到高平顺性、高稳定性和耐久性，必须坚持质量第一的原则。确立质量目标，制定创优规划，严格执行ISO9001质量标准，确保每个检验
批、分项工程的质量达到优质工程标准的要求，健全质量保证体系，保证实现质量国际一流的目标。 （3）保证工期的原则 本工程工期紧，质量标准高，必须保证足够的技术装备和人员投入，采用机械化施工，合理安排施工工序，合理安排人员、材料和机械设备，优化资源配置。充分考虑气候、季节及交叉施工作业对工期的影响，采取相应措施，以一流的管理，确保合同工期。 （4）坚持专业化作业与综合管理相结合的原则 充分发挥专业人员和专用设备的优势，综合管理，合理调配，采用先进的施工技术，科学安排各项施工程序，超前计划，合理安排工序衔接。运用网络施工管理技术，组织连续、均衡、有序地施工。 （5）安全生产，预防为主的原则 运用现代科学技术，采用先进可靠的安全预防措施，确保施工生产和人身安全。 （6）文明施工、环境保护的原则 实行文明施工，重视环境保护，珍惜土地，合理利用。严格遵照国家环保政策和建设单位对本工程环境保护的要求，精心组织、严格管理、文明施工，在方案的编制上力争把施工对周围环境的影响降低到最低限度，并制定出详细的文明施工和环保措施，争创“安全生产、文明施工标准化工地”。
基坑围护工程 （三轴搅拌桩-止水帷幕） 施 工 方 案 项目名称： 施工单位： 编制时间：
目录 施工总说明................................................................................................................ - 2 - 1.工程概况........................................................................................................................ - 3 - 2.工程地质及水文地质条件 .......................................................................................... - 3 - 3. 三轴搅拌止水帷幕桩施工步骤 ................................................................................ - 6 - 3.1场地回填平整 .............................................................. - 6 - 3.2测量放线....................................................................... - 6 - 3.3开挖沟槽....................................................................... - 6 - 3.4 三轴搅拌桩施工 ......................................................... - 7 - 4报表记录........................................................................................................................ - 9 - 5.质量保证措施 ............................................................................................................. - 10 - 6.施工冷缝处理 ............................................................................................................. - 10 - 7.确保桩身强度和均匀性要求做到............................................................................ - 12 - 8.质量检验方法 ............................................................................................................. - 12 - 9.施工进度计划安排..................................................................................................... - 13 - 10.劳动力组织安排....................................................................................................... - 13 - 11. 三轴搅拌桩施工工艺流程图 ................................................................................ - 13 - 12. 应急抢险措施 ............................................................................................- 14 - 12.1应急处理预案........................................................................................................ - 14 - 文明施工保证措施 ........................................................................................................ - 17 - 1文明标准化施工目标. ................................................................................................ - 17 - 2文明标准化施工保证体系： .................................................................................... - 17 - 项目工程师........................................................................................................- 17 -场容保洁............................................................................................................- 17 -3场文明标准化施工管理保证措施............................................................................ - 17 -
SMW工法三轴水泥搅拌桩施工方案 一、工程概况 拟建建筑物为5幢高层住宅，其中４幢15+1F和1幢１6＋1F,裙楼为商业用房，层数为2层，设有一层整体地下室。设计拟采用框架-剪刀墙结构,基础采用钻孔桩基础。 1.围护设计:基坑采用单排水泥搅拌桩φ６50＠45０内插型钢500＊3０0＊11*18结合两道可回收式预应力扩孔锚杆进行支护，锚索施工工艺采用PＡW工法。坑底采用多排单轴φ６00＠5００水泥土搅拌桩墩式加固.坑中坑采用水泥土重力式挡墙支护。 2．三轴水泥搅拌桩(φ600@５00)：用专用搅拌桩机采用套接-－孔法施工。搅拌桩采用４2．5 Mpa普通硅酸盐水泥,水泥用量为22％（空搅部分10％)，水灰比1。５-2.0，外加剂按有关规范执行. 施工时应保证桩身均匀性和连续性,无颈缩、断层，相临桩间歇不得超过１2小时。喷浆搅拌时钻头下沉速度不大于1m/ｍin,提升速度不大于1．3m/ｍiｎ;桩位偏差不大于２0mｍ，垂直度偏差不大于０.5％,桩底标高偏差不大于５０.钻进时注浆量一般额定浆量的70－80％，桩顶以下3m范围应进行复搅。 提升速度不宜过快,以免出现真空负压、孔壁塌方等。若在提升喷浆工程中遇特殊情况造成断浆,应重新成桩。若局部区域杂填土中碎石、碎砖等建筑垃圾较多,应用素土换填后再施工. 土方开挖需待水泥搅拌桩成桩２8天后进行. 在搅拌桩成桩28天后取芯做单轴抗压强度试验,要求试验的桩身水泥土单
轴抗压强度不小于0.８Mｐa.在坑边水泥搅拌桩中选取8根桩，取样时要求尽量均匀分布,每根桩4个试样，间距２—3ｍ。 在进行搅拌桩施工时，可用挖机清除表面杂填土。先施工水泥搅拌桩，再插入型钢.型钢宜在搅拌桩施工结束后３0ｍin被插入，插入前应检查其平整度和接头焊缝质量。焊缝等级为二级，相邻型钢间焊缝错缝间距应大于1.5m。 型钢的插入必须采用牢固的定位导向架，在插入过程中应采取措施保证型钢的垂直度.型钢插入到位后应悬挂构件控制型钢标高，并与已插好的型钢牢固连接.型钢宜靠自重插入，当型钢插入有困难时刻采用辅助措施下沉。严禁采用多次重复起吊型钢并松钩下落的插入方法。 拟拔出回收的型钢，插入前应先在干燥条件下除锈，再在其表面涂刷减摩材料。型钢拔出前水泥土搅拌墙与主体结构地下室外墙之间的空隙必须回填密实.在拆除支撑和腰梁时应将残留在型钢表面的腰梁限位或支撑抗剪构件、电焊疤等清除干净。型钢起拔宜采用专用液压起拔器。 二、施工准备 本ＳMW工法桩施工拟采用一台工法三轴水泥搅拌桩机，一台挖掘机平整场地及置换土处理,工期约６0天。 根据工期及设备配置所需劳动力见下表一：
编制依据、及适用范围 (2) 编制依据 (2) 适用范围 (2) 工程概述 (2) 工程位置及范围 (2) 设计概况 (2) 工程现场条件及周边环境 (3) 工程地质及水文地质 (3) 气候气象 (3) 第二章工程特点、重点、难点分析及对策 (3) 工程特点分析 (3) 工程地质特点 (3) 结构防水要求高 (4) 水文气候条件特殊 (4) 工程重难点分析及对策 (4) 质量控制 (4) 安全控制 (5) 环保控制 (5)
施工管理目标 (6) 进度目标 (6) 质量目标 (6) 安全管理目标 (6) 文明施工目标 (7) 施工总体流程 (7) 施工场地平面布置情况 (8) 资源配置计划 (8) 现场供水布置 (8) 现场供电布置 (8) 现场照明设施布置 (8) 施工劳动力配置计划 (8) 设备配置计划 (9) 工艺流程 (9) 质保措施 (12) 内控标准 (12) 设备保证 (12) 材料控制 (13)
计量控制 (13) 质量检验 (13) 特殊情况处理 (14) 第四章施工管理 (14) 施工质量保证措施 (14) 施工现场质量管理 (15)
严格执行施工中的检验复核制度 (15) 严格对工序管理点的管理 (15) 严格工序质量监控 (15) 严格工序之间的交接制度、保证工序质量 (16) 安全文明保证措施 (16) 安全管理制度 (16) 安全技术措施 (17) 文明施工及环境保护 (17) 总体要求 (17) 文明施工管理措施 (19)
第一章工程总概述 编制依据、及适用范围 编制依据 (1)台州市域铁路S1线一期土建工程专业分包12工区合同文件。 (2)台州市域铁路S1线一期土建工程专业分包12工区设计图纸等设计资料。 (3)现场踏勘所掌握的资料和工程所在地的工程地质、水文地质及地理、气候条件。 (4)本公司现有施工设备及历年来同类桩的施工经验。 (5)合同文件明确的和设计、施工所涉及的适用于本工区的标准、规范、规程以及国家和台州市有关安全、质量、工程验收等方面的标准及法规文件。 适用范围 本方案适用于台州市域铁路S1线一期土建工程专业分包12工区中心大道站～城西站区间（S1DK41+～S1DK42+）内三轴搅拌桩施工。 工程概述 工程位置及范围 本区间位于台州市温岭市滑川乡阳光大道以南，沿银杏大道南北向敷设，周边主要以农田、民宅及空地为主，并有银杏大道、九龙大道及阳光大道等，交通便利。 设计概况 本区间起讫里程S1DK41+～S1DK42+，全长，基坑围护结构及基底加固主要采用地下连续墙、SMW工法桩、钻孔灌注桩、三轴搅拌桩、水泥搅拌桩、混凝土支撑、钢支撑、钢围檩等支护体系。放坡开挖段基底采用纵向间距横向间距2m 深至基坑底以下6m的φ650三轴搅拌桩加固，其余段落采用φ650三轴搅拌桩裙边+抽条加固，基坑深大于4m段落抽条宽3m，深6m，净距3m，裙边宽3m，深5m；基坑深小于4m段落抽条宽3m深6m，净距3m，裙边宽3m，深6m。根据设计图纸，本区间内共有三轴搅拌桩32700根，共计实桩189168米，空桩373668
三轴搅拌桩施工规范 1、三轴搅拌桩加固优、缺点 1.1 采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。 1.2 三轴搅拌机械施工效率高，相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。 1.3 使用范围广。水泥深层搅拌桩适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向荷载的复合地基，基坑工程围护挡墙、被动区加固、防水帷幕等。 1.4 地基加固施工时，将要置换出一部分泥浆。由于施工前开挖沟槽，避免了泥浆的益处，但由于加固深度的增加置换出的泥浆将会逐渐增多，置换出的泥浆在短时间内无法固结至使无法及时运到指定的弃土场，对施工现场的文明施工造成一定影响。 1.5 施工机械设备比较大，现场组装需要提供很大的施工场地。机械设备从现场组装到调试需要一个星期的时间，所以三轴搅拌桩加固需要较大的施工场地。 2、工程概述 3、三轴搅拌桩地基加固施工
3.1 施工准备 3.1.1 材料准备 本标段车站地基加固采用P.C32.5复合型散装水泥，在使用前，应按规定频率对水泥进行抽检，现场应搭设2个存储60t水泥的水泥罐，以确保连续生产。 3.1.2 机械准备 三轴搅拌桩地基加固主要机械有三轴深层搅拌机、灰浆泵、灰浆搅拌机、储浆罐、电脑流量计、所有计量设备均应通过检测机构标定合格后，方可用于生产。 3.1.3 加固体水泥用量的确定：根据地质报告确定被加固土体的性质，按设计要 求水泥掺入比为实桩16%，空桩7%的水泥掺入量，计算出没延米的水泥用量。其常规计算方法为： 水泥用量（t）=加固体体积（m3）×土的天然密度（t/m3）×设计水泥掺量三轴搅拌桩每幅所加固的面积为1.495m3，但在设计和施工过程中每幅桩在横向和纵向都存在一定的搭接，以木渎站位例在设计上要求桩搭接250mm。如果按照每幅桩1.495m3计算每幅桩的水泥用量，在250mm搭接处的水泥掺量由于搅拌成桩两次，在每次成桩都掺入水泥，这样在搭接处的水泥掺量将大于设计水泥掺量，水泥用量就会相应的增加。在实际施工过程中，为了更好的解决该问题，同时又保证被加固土体的质量，一般做法为首先按照施工图纸计算出被加固体的
三轴搅拌桩及SWM工法桩 施工方案 2015年8月
1、三轴水泥土搅拌桩施工方法及主要技术措施 1.1设备选用及施工方法 本工程三轴水泥土搅拌桩采用JB-160型三轴式钻孔机进行施工。Ф850@600 三轴搅拌桩共计约350000，桩长约为：K7+726--K7+755（22米），K7+755--K7+815(22米），K7+815--K7+965(21米），K7+965--K8+020(10米）。具体详见本工程围护图纸。 本单位计划安排1台三轴搅拌桩机在K7+726南侧向东施工，具体施工顺序详见桩机运行路线图。桩机开始施工前测量复核桩位后开始施工。
三轴水泥土搅拌桩施工机械图(采用步履式) Ф850＠600三轴水泥土搅拌桩，即边轴正旋转注浆搅拌、中轴反旋转喷气搅拌水泥土的施工方法，根据设计要求本工程采用四搅两喷（上下均搅拌，下沉喷浆，即两上两下）施工工艺。 三轴搅拌桩施工完毕，土方开挖前，应先做降水试验，进行帷幕验证，验证止水帷幕的止水效果。 1.2施工工艺流程 1.3施工技术要求及措施 1.3.1清除地下障碍、开挖沟槽 三轴搅拌桩施工前应首先清除地下障碍，凡大于150㎜以上石块、砼块应尽量清除干净，并填素土，遇到河道段需要修筑围堰、抽水、清淤、回填素土填平，此后用挖掘机开挖宽1200㎜、深1200～1500㎜导槽。
机械施工平台要求平整，平整度不大于50mm，并用履带式挖掘机认真碾压密实，然后铺设路基箱，确保钻机稳定。 所以本工程施工之前先确认三轴搅拌桩施工位置有无在用管线及废掉的管线位置。先进行下方障碍物清理完毕后方挖沟进行下部工序。 1.3.2测量放线 根据建设单位提供的导线点作为起算依据。在现场布设施工控制点兼水准点并进行测量、计算。施工控制点测量采用全站仪，按方向四测回及全圆观测法测量，其成果满足规范要求。 利用复测过的坐标控制点和设计坐标值，经计算并复核有关测量数据后，准确放出三轴水泥土搅拌桩中心线位置。根据设计图纸，测放桩位﹑并编号，测量桩位地面标高，确定钻孔深度。 1.3.3施工顺序
