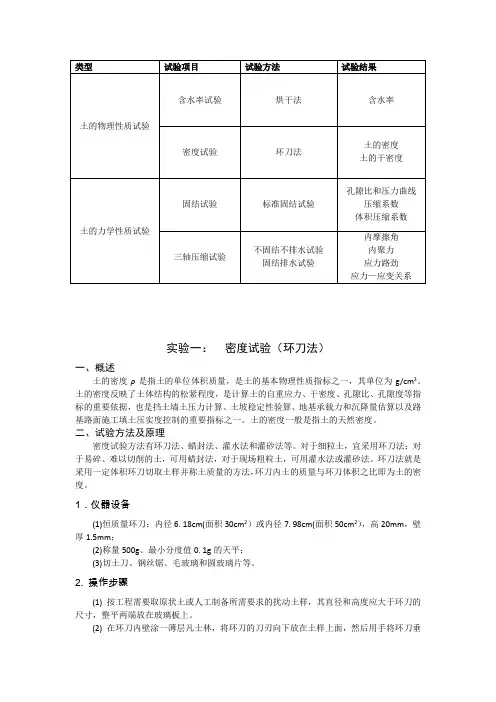

实验一：密度试验（环刀法）
一、概述
土的密度ρ是指土的单位体积质量，是土的基本物理性质指标之一，其单位为g/cm3。土的密度反映了土体结构的松紧程度，是计算土的自重应力、干密度、孔隙比、孔隙度等指标的重要依据，也是挡土墙土压力计算、土坡稳定性验算、地基承载力和沉降量估算以及路基路面施工填土压实度控制的重要指标之一。土的密度一般是指土的天然密度。
二、试验方法及原理
密度试验方法有环刀法、蜡封法、灌水法和灌砂法等。对于细粒土，宜采用环刀法；对于易碎、难以切削的土，可用蜡封法，对于现场粗粒土，可用灌水法或灌砂法。环刀法就是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与环刀体积之比即为土的密度。
1．仪器设备
(1)恒质量环刀：内径6. 18cm(面积30cm2）或内径7. 98cm(面积50cm2），高20mm，壁厚1.5mm；
(2)称量500g、最小分度值0. 1g的天平；
(3)切土刀、钢丝锯、毛玻璃和圆玻璃片等。
2. 操作步骤
(1) 按工程需要取原状土或人工制备所需要求的扰动土样，其直径和高度应大于环刀的尺寸，整平两端放在玻璃板上。
(2) 在环刀内壁涂一薄层凡士林，将环刀的刀刃向下放在土样上面，然后用手将环刀垂直下压，边压边削，至土样上端伸出环刀为止，根据试样的软硬程度，采用钢丝锯或修土刀将两端余土削去修平，并及时在两端盖上圆玻璃片，以免水分蒸发。
(3)擦净环刀外壁，拿去圆玻璃片，然后称取环刀加土质量，准确至0. 1g。
环刀法试验应进行两次平行测定，两次测定的密度差值不得大于0.03 g/cm3.，并取其两次测值的算术平均值。
实验二：含水率试验（烘干法）
一、概述
土的含水率是指土在温度105-110℃下烘到衡量时所失去的水质量与达到恒量后干土质量的比值，以百分数表示。
二、试验方法及原理
含水率试验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘干法为室内试验的标准方法。烘干法是将试样放在温度能保持105~110℃的烘箱中烘至恒量的方法，是室内测定含水率的标准方法。
1．仪器设备
(1)保持温度为105110℃的自动控制电热恒温烘箱或沸水烘箱、红外烘箱、微波炉等其他能源烘箱；
(2)称量200g、最小分度值0. 0lg的天平；
(3)装有干燥剂的玻璃干燥缸；
(4)恒质量的铝制称量盒。
2．操作步骤
(1)从土样中选取具有代表性的试样15~30g（有机质土、砂类土和整体状构造冻土为50g)，放人称量盒内，立即盖上盒盖，称盒加湿土质量，准确至0. 0lg。
(2)打开盒盖，将试样和盒一起放人烘箱内，在温度105^-110℃下烘至恒量。试样烘至恒量的时间，对于粘土和粉土宜烘8~10h，对于砂土宜烘6~8h。对于有机质超过干土质量5％的土，应将温度控制在65~70℃的恒温下进行烘干。
(3)将烘干后的试样和盒从烘箱中取出，盖上盒盖，放人干燥器内冷却至室温。
(4)将试样和盒从干燥器内取出，称盒加干土质量，准确至0. 0lg。
烘干法试验应对两个试样进行平行铡定，并取两个含水率测值的算术平均值。当含水率小于40％时，允许的平行测定差值为1％；当含水率等于、大于40%时，允许的平行测定差值为2％。
实验三：土的压缩、固结试验
一、概述
标准固结试验就是将天然状态下的原状土或人工制备的扰动土，制备成一定规格的土样，然后在侧限与轴向排水条件下测定土在不同荷载下的压缩变形，且试样在每级压力下的固结稳定时间为24h。
二、试验方法与原理
1. 仪器设备
(1) 固结容器。由环刀、护环、透水板、加压上盖等组成，土样面积30cm2或50cm2，高度2cm。
(2）加荷设备。可采用量程为5～l0kN的杠杆式、磅秤式或气压式等加荷设备。
(3) 变形量测设备。可采用最大量程l0mm, 最小分度值0.0lmm的百分表，也可采用一准确度为全量程0. 2％的位移传感器及数字显示仪表或计算机。
(4）毛玻璃板、圆玻璃片、滤纸、切土刀、钢丝锯和凡士林或硅油等。
2.试验步骤
(1)按工程需要选择面积为30cm，或50cm的切土环刀，环刀内侧涂上一层薄薄的凡士林或硅油，刀口应向下放在原状土或人工制备的扰动土上，切取原状土样时应按天然状态时垂直方向一致。
（2）小心地边压边削，注意避免环刀偏心入土，应使整个土样进入环刀并凸出环刀为止，然后用钢丝锯（软土）或用修土刀（较硬的土或硬土),将环刀两端余土修平，擦净环刀外壁。
(3) 测定土样密度，并在余土中取代表性土样测定其含水率，然后用圆玻璃片将环刀两端盖上，防止水分蒸发。
(4）在固结仪的固结容器内装上带有试样的切土环刀（刀口向下），在土样两端应贴上洁净而湿润的滤纸，再用提环螺丝将导环置于固结容器，然后放上透水石和传压活塞以及定向钢球。
(5) 将装有土样的固结容器，准确地放在加荷横梁的中心，如杠杆式固结仪，应调整杠杆平衡，为保证试样与容器上下各部件之间接触良好，应施加1kPa预压荷载；如采用气压式压缩仪，可按规定调节气压力，使之平衡，同时使各部件之间密合。
(6) 调整百分表或位移传感器至“0”读数，并按工程需要确定加压等级、测定项目以及试验方法。
(7）加压等级可采用12. 5kPa，25kPa，50kPa，l00kPa,200kPa，400kPa,800kPa，1600kPa 和3200kPa。第一级压力的大小视土的软硬程度，分别采用12. 5kPa, 25kPa或50kPa；最后一级压力应大于土层的自重应力与附加应力之和，或大于上覆土层的计算压力100-200kPa, 但最大压力不应小于400kPa。
(8）当需要确定原状土的先期固结压力时，初始段的荷重率应小于1,可采用0. 5或0.25.最后一级压力应使测得的e-lgp曲线下段出现直线段。对于超固结土，应采用卸压、再加压方法来评价其再压缩特性。
(9) 当需要做回弹试验时，回弹荷重可由超过自重应力或超过先期固结压力的下一级荷重依次卸压至25kPa，然后再依次加荷，一直加至最后一级荷重为止。卸压后的回弹稳定标准与加压相同，即每次卸压后24h测定试样的回弹量。但对于再加荷时间，因考虑到固结已完成，稳定较快，因此可采用12h或更短的时间。
(10）对于饱和试样，在试样受第一级荷重后，应立即向固结容器的水槽中注水浸没试样，而对于非饱和土样，须用湿棉纱或湿海绵覆盖于加压盖板四周，避免水分蒸发。
(11) 当需要预估建筑物对于时间与沉降的关系，需要测定竖向固结系数C V，或对于层理构造明显的软土需测定水平向固结系数C H时，应在某一级荷重下测定时间与试样高度变化的关系。读数时间为6s, 15s, lmin, 2. 25min, 4min，6. 25min，9min，12. 25min，16min,20. 25min，25min，30．25min，36min，42．25min，49min，64min，100min，200min，400min，23h,24h,直至稳定为止。当测定C H时，需具备水平向固结的径向多孔环，环的内壁与土样之间应贴有滤纸。
(12)当不需要测定沉降速率时，则施加每级压力后24h测定试样高度变化作为稳定标准；只需测定压缩系数的试样，施加每级压力后，每小时变形达0. 0lmm时，测定试样高度变化作为稳定标准。
(13）当试验结束时，应先排除固结容器内水分，然后拆除容器内各部件，取出带环刀的土样，必要时，揩干试样两端和环刀外壁上的水分，测定试验后的密度和含水率。
高等土力学读书报告 姓名：杨耀辉 学院：水利与土木工程学院 专业：水利工程 学号： 1338020126
无粘性土颗粒组成的类型与基本性质 一 无粘性土颗粒组成类型与分类 1．颗粒组成 颗粒组成是研究无粘性土基本性质的主要依据，通常以各粒径含量的累积曲线或分布曲线表示。 均匀土：分布曲线是单峰形式，各粒径都有一定的含量，峰值粒径含量占绝对优势，其破坏形式主要是流土破坏。 单峰形：峰值远离中值，呈左偏峰，出现双峰时右峰较低，两峰连续，谷点里粒径至少占4%至5%，曲线无明显平缓段，集中在某段，无峰值。 不均匀土：级配连续和级配不连续。 双峰形：双峰间有间断，有的相连接，但最低点粒径含量小于或等于3%，累积曲线呈椅子形，出现台阶。 2．均匀土的区分原则和方法 均匀土特点：级配不良，压实性差，孔隙率大，稳定性差。 太沙基指出5,1.0< 质仍取决于粗料。但随细料的含量的增加，混合料密度增加，孔隙相应减小，到细料超出一定含量时，混合料性质就取决于细料。最优级配的细料含量P=25%到30%。 混合料中开始参与骨架作用的细料含量 21n n n = ；并考虑到无粘性土一般21s s ρρ=；得出细料含量与孔隙率的关系 理想状态下的计算式： ()2 222 1 1 1n n n P d s d ?+?-?= ρρρ 其中 ()1 111 s d n ρρ?-=； 在理想状态下： n n n P --= 12。 为使P 含量与实际相符，就要考虑粗料孔隙体积被撑开的影响，由实验分 析知2n 随n 增大而增大，且223n n =?；我们取粗料孔隙率为0.3，则2 233.0n n += ∴ n n n P --+= 133.02 但在实际中，混合料中细料是多少要撑开粗料孔隙的，所以理论计算的P 要小于实际中的。 实际值小于它时表明细料没填满粗料孔隙； 实际值大于它时细料填满粗料孔隙且与粗料共同组成骨架； 当实际值等于它时认为混合料有最优级配料。 渗透系数与细料含量的关系； P 〈30%时填不满孔隙，对渗透系数起控制作用的是粗料。 P 〉30%时孔隙与细料产生关系。 P 〉70%时粗料只起填充作用，对渗透系数的影响减少直到消失。 4.级配连续土的基本性质 级配连续土的性质： Cu>10 1 一、填空题 1.饱和土体上的总应力由土骨架承担的有效应力和由孔隙承担的孔隙水压力组成，土的强度及变形都是由土的有效应力决定的。 2.莱特邓肯屈服准则在常规三轴压缩实验中，当 时它在π平面上的屈服与破坏轨迹趋近于一个圆；当 时，它退化为一个正三角形。由于在各 向等压时,所以K f>27是必要条件，因为静水压力下不会引起材料 破坏。 3. 东海风力发电桩基础有8根。 4.通过现场观测与试验研究，目前认为波浪引起的自由场海床土体响应的机制主要取决于海床中孔隙水压力的产生方式。孔隙水压力产生方式有两种：超孔隙水压力的累积（残余孔隙水压力）、循环变化的振荡孔隙水压力 5.目前计算固结沉降的方法有（）、（）、（）及（）。 答案：弹性理论法、工程实用法、经验法、数值计算法。 6.根据莫尔—库伦破坏准则，理想状态下剪破面与大主应力面的夹角为（）。答案：45 + / 7.土的三种固结状态：欠固结、超固结、正常固结。 8.硬化材料持续受力达到屈服状态后的变化过程：屈服硬化破坏 =。 9.相对密实度计算公式I D 10.静力贯入试验的贯入速率一般为 2cm/s。 11用一种非常密实的砂土试样进行常规三轴排水压缩试验，围压为 100kPa 和3900kPa，用这两个试验的莫尔圆的包线确定强度参数有什么不同？ 答：当围压由100kPa 增加到3900kPa 时，内摩擦角会大幅度降低。 12.塑性应力应变关系分为_____理论和_____________理论两种 增量（流动）、全量（形变） 13.三轴剪切试验依据排水情况不同可分为（）、（）、（） 答案：不固结不排水剪、固结不排水剪、固结排水剪。 14.一种土的含水量越大，其内摩擦角越（小）。 15.剑桥模型（MCC）中的5个参数一次是 M VCL中的гλ，以及弹性部分的 K υ。 16.剑桥模型的试验基础是正常固结土和超固结土试样的排水和不排水三轴试验。 17.一般情况下，石英砂的内摩擦角为 29~33 二、简答题 1.影响土强度的一般物理性质？ 答：1.颗粒矿物成分 2.粗粒土颗粒的几何性质 3.土的组成颗粒级配 4.土的状态 5.土的结构6.剪切带的存在对土强度的影响。 2.简述波浪在浅水中传播时有哪些变化？ 园林学院 土力学实验报告 学生姓名 学号2009041001 专业班级土木工程091 指导教师李西斌 组别第三组 成绩 实验目录 前言 (1) 实验一含水量试验 (2) 实验二密度实验 (5) 实验三液限和塑限试验 (7) 实验四固结试验 (13) 实验五直接剪切试验 (18) 前言 土是矿物颗粒所组成的松散颗粒集合体，其物理力学性质与其他材料不同；土力学是利用力学的基本原理和土工试验技术来研究土的强度和变形及其规律性的一门应用学科。 土的天然含水率、击实性、压缩性、抗剪强度是水利工程中的四大问题，他们的好坏与否直接关系到水利工程的经济效益与安全问题，因此在工程中作好土料的指标实验，确定出相应标对水利工程具有十分重要的意义。 实验一 含水量试验 一、概述 土的含水率 是指土在温度105~110℃下烘干至恒量时所失去的水质量与达 到恒量后干土质量的比值，以百分数表示。 含水率是土的基本物理性质指标之一，它反映了土的干、湿状态。含水率的变化将使土物理力学性质发生一系列变化，它可使土变成半固态、可塑状态或流动状态，可使土变成稍湿状态、很湿状态或饱和状态，也可造成土在压缩性和稳定性上的差异。含水率还是计算土的干密度、孔隙比、饱和度、液性指数等不可缺少的依据，也是建筑物地基、路堤、土坝等施工质量控制的重要指标。 二、实验原理 土样在在105℃～110℃温度下加热，土中自由水会变成气体挥发，土恒重后， 即可认为是干土质量s m ，挥发掉的水分质量为w s m m m =-。 三、实验目的 测定土的含水量，供计算土的孔隙比、液性指数、饱和度等不可缺少的一个基本指标。并查表可确定地基土的允许承载力 四、实验方法 含水率实验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘干法为室内实验的标准方法。在此仅用烘干法来测定。 烘 烘干法是将实样放在温度能保持105~110℃的烘箱中烘至恒量的方法，是室内测定含水率的标准方法。 （一）仪器设备 （1）保持温度为105~110℃的自动控制电热恒温烘箱； （2）称量200g 、最小分度值0.01g 的天平； （3）玻璃干燥缸； 3.2.2 尾矿的渗透特性 影响上游法筑坝尾矿库安全稳定性的诸多因素中，尾矿库的渗流状态是最重要的因素之一。只有深入分析尾矿库的渗流状态，才能确定合理的筑坝工程指标，选择合适的排渗方案，从而保证尾矿库的安全[65,73,74]。 目前，国内外对尾矿库进行渗流分析时很少考虑尾矿的渗透系数随填埋位置和时间的变化。近代土力学的研究表明，土的渗透特性与土中孔隙的多少和孔隙的分布情况密切相关。随着尾矿的排放，下部堆积尾矿的上覆土压力逐渐增加。在上覆土压力的作用下，尾矿将逐渐排水固结，随着固结的进行，尾矿孔隙比逐渐减小，而孔隙比的减小必然引起渗透系数的变化。堆积尾矿的渗透系数与上部固结压力和孔隙比之间存在何种关系是一个值得探讨的问题[75-76]。本文通过室内试验的方法，研究不同固结压力和孔隙比条件下各类尾矿的渗透系数变化情况，从而为尾矿库渗流稳定性分析提供科学依据。 （1）固结—渗透联合测定装置说明 ①固结—渗透联合测定装置构造说明 现有技术中进行土样渗透试验主要仪器为《土工试验方法标准》[68]（GB/T50123-1999）中所述的“常水头渗透试验”中的常水头渗透仪和“变水头渗透试验”中的变水头渗透仪。上述仪器仅能进行单纯的渗透试验，但无法定量并均匀施加固结压力，因此很难精确得到孔隙比，导致试验数据不准确。 针对目前常见渗透试验装置存在的不足，为了减少同一试验中相同土样的制备数量和消除同一试验相同土样在制备过程中产生的误差，作者在70型渗透仪的基础上进行了合理改进，自行研制了固结—渗透联合测定装置，该装置不仅实现了定量、均匀施加固结压力，精确测定单一固结压力下的渗透系数的基本目的，而且实现了针对一个土样可以连续精确测定不同固结压力条件下土样的渗透系数，得到固结压力—孔隙比—渗透系数的定量变化规律，弥补了普通渗透装置由于无法定量、均匀施加固结压力，导致无法精确测定固结压力条件下土样的渗透系数，同时也不能连续测定不同固结压力下土样渗透系数的不足，提高了固结压力下渗透系数的测量精度而且大大减少了测定不同固结压力条件下土样渗透性的试验次数，该参数精度的提高使相关问题的研究更贴近实际。 固结—渗透联合测定装置的详细构造如图3.6所示： 2.7 （1）修正后的莱特-邓肯模型比原模型有何优点？ 莱特-邓肯模型的屈服面和塑性势面是开口的锥形，只会产生塑性剪胀；各向等压应力下不会发生屈服；破坏面、屈服面和塑性势面的子午线都是直线不能反映围压对破坏面和屈服面的影响。为此，对原有模型进行修正，增加一套帽子屈服面，将破坏面、屈服面、塑性势面的子午线改进为微弯形式，可以反映土的应变软化。 （2）清华弹塑性模型的特点是什么？ 不首先假设屈服面函数和塑性势函数，而是根据试验确定塑性应变增量的方向，然后按照关联流动法则确定其屈服面；再从试验结果确定其硬化参数。因而这是一个假设最少的弹塑性模型 2.8如何解释粘土矿物颗粒表面带负电荷？ 答：（1）由于结构连续性受到破坏，使粘土表面带净负电荷，（边角带正电荷）。 （2）四面体中的硅、八面体中的铝被低价离子置换。 （3）当粘土存在于碱性溶液中，土表面的氢氧基产生氢的解离，从而带负电。 2.9土的弹性模型分类及应用： 线弹性：广义胡克定律 非线弹性：增量胡克定律 高阶弹性模型：柯西弹性模型、格林弹性模型、次弹性模型 ①弹性模型：一般不适用于土，有时可近似使用：地基应力计算；分层总和法②非线弹性模型：使用最多，实用性强：一般 参数不多；物理意义明确；确定参数的试验比较简单③高阶的弹性模型：理论基础比较完整严格；不易建立实用的形式：参数多；意义不明确；不易用简单的试验确定 3.1-3.2正常固结粘土的排水试验和固结不排水试验的强度包线总是过坐标原点的，即只有摩擦力；粘土试样的不排水试验的包线是水平的，亦即只有粘聚力。它们是否就是土的真正意义上的摩擦强度和粘聚强度？ 答：都不是。正常固结粘土的强度包线总是过坐标原点，似乎不存在粘聚力，但是实际上在一定条件下固结的粘土必定具有粘聚力，只不过这部分粘聚力是固结应力的函数，宏观上被归于摩擦强度部分。粘土的不排水试验虽然测得的摩擦角为0，但是实际上粘土颗粒之间必定存在摩擦强度，只是由于存在的超静空隙水压使得所有破坏时的有效应力莫尔圆是唯一的，无法单独反映摩擦强度。 3.3什么是三轴试验的临界孔隙比？论述临界孔隙比与围压的关系。 所谓临界孔隙比是指在三轴试验加载过程中，轴向应力差几乎不变，轴向应变连续增加，最终试样体积几乎不变时的孔隙比，也可以叙述为：用某一孔隙比的砂试样在某一围压下进行排水三轴试验，偏差应力达到（σ1-σ3）ult时，试样的体应变为零；或者在这一围压下进行固结不排水试验中破坏时的孔隙水压力为零，这一孔隙比即为在这一围压下的临界孔隙比。 临界孔隙比与围压的关系：如果对变化的围压σ3进行试验，则发现临界孔隙比是不同的。围压增加临界孔隙比减小，围压减小临界孔隙比增加。 3.4请简述影响土强度的外部因素。 参考答案： 1.围压3对土强度影响； 2.中主应力2的影响； 3.土强度具有各向异性； 4.加载速率对土的抗剪强度有一定影响； 5.温度对土强度有一定影响。 3.5 对某种饱和正常固结粘质粉土，已知其有效应力强度指标和孔压系数分别为=0，，B=1，=2/3。 （1）计算该土在常规三轴压缩试验（CTC）中的固结不排水强度指标。 （2）计算该土在减围压三轴压缩试验（RTC）中的固结不排水强度指标。 答：（1）CTC：保持围压不变，增加轴向应力。 为轴向应力；为固结压力（围压） 试验应力路径：，， ，代入数据得， 根据有效应力原理得 由于=0，所以 土力学 实验报告 姓名 班级 学号 含水量实验 一、实验名称：含水量实验 二、实验目的要求 含水量反映了土的状态，含水量的变化将使土的一系列物理力学性质指标 也发生变化。测定土的含水量，以了解土的含水情况，是计算土的孔隙比、液性指数、饱和度和其他物理力学性质指标不可缺少的一个基本指标。 三、试验原理 土样在100~105℃温度下加热，途中自由水首先会变成气体，之后结合水也会脱离土粒的约束，此时土体质量不断减少。当图中自由水和结合水均蒸发脱离土体，土体质量不再变化，可以得到固体矿物即土干的重。土恒重后，土体质量即可被认为是干土质量m s ，蒸发掉的水分质量为土中水质量m w =m-m s 。 四、仪器设备 烘箱、分析天平、铝制称量盒、削土刀、匙、盛土容器等。 五、试验方法与步骤 1.先称量盒的质量m 1，精确至0.01g 。 2.从原状或扰动土样中取代表性土样15~30g （细粒土不少于15g ，砂类土、有机质土不少于50g ），放入已称好的称量盒内，立即盖好盒盖。 3.放天平上称量，称盒加湿土的总质量为m 0+m ，准确至0.01g 。 4.揭开盒盖，套在盒底，通土样一样放入烘箱，在温度100~105℃下烘至质量恒定。 5.将烘干后的土样和盒从烘箱中取出，盖好盒盖收入干燥器内冷却至室温。 6.从干燥器内取出土样，盖好盒盖，称盒加干土质量m 0+m s （准确至0.01g ） 。 六、试验数据记录与成果整理 含水量试验（烘干法）记录 计算含水量：%100) () ()(000?++-+= s s m m m m m m w 实验日期 盒质量 m 0/g 盒+湿土质 量（m 0+m ）/g 盒+干土质 量（m 0+m s ） /g 水质量/g 干土质量m s /g 含水量w/% 1 2 3 4=2-3 5=3-1 4/5 一、密度试验(环刀法) （一）试验目的 测定土的湿密度，以了解土的疏密和干湿状态，供换算土的其它物理性质指标和工程设计以及控制施工质量之用。 （二）试验原理 土的湿密度ρ是指土的单位体积质量，是土的基本物理性质指标之一，其单位为g/cm 3。环刀法是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与体积之比即为土的密度。密度试验方法有环刀法、蜡封法、灌水法和灌砂法等。对于细粒土，宜采用环刀法；对于易碎裂、难以切削的土，可用蜡封法；对于现场粗粒土，可用灌水法或灌砂法。 （三）仪器设备 1．环刀：内径6～8cm ，高2～3cm 。 2．天平：称量500g ，分度值0.01g 。 3．其它：切土刀、钢丝锯、凡士林等。 （四）操作步骤 1．量测环刀：取出环刀，称出环刀的质量，并涂一薄层凡士林。 2．切取土样：将环刀的刀口向下放在土样上，然后用切土刀将土样削成略大于环刀直径的土柱，将环刀垂直下压，边压边削使土样上端伸出环刀为止，然后将环刀两端的余土削平。 3．土样称量：擦净环刀外壁，称出环刀和土的质量。 （五）试验注意事项 1．称取环刀前，把土样削平并擦净环刀外壁； 2．如果使用电子天平称重则必须预热，称重时精确至小数点后二位。 （六）计算公式 按下列计算土的湿密度： V m m V m 2 1-=＝ ρ 式中：ρ—密度，计算至0.01g/cm 3 ； m —湿土质量，g ； m 1—环刀加湿土质量，g ； m 2—环刀质量，g ； V —环刀体积，cm 3 。 密度试验需进行二次平行测定，其平行差值不得大于0.03g/cm 3 ，取其算术平均值。 密度试验(灌砂法) （一）试验目的 现场测定粗粒土的密度。 （二）试验仪器 1．密度测定器：由容砂瓶、灌砂漏斗和底盘组成（1-1）。 灌砂漏斗高135mm、直径165mm，尾部有孔径为13mm的圆柱形阀门；容砂瓶容积为4L，容砂瓶和灌砂漏斗之间用螺纹接头联接。 底盘承托灌砂漏斗和容砂瓶。 1-1密度测定器 2．天平：称量10kg，最小分度值5g，称量500g，最小分度值0.1g。 （三）操作步骤： 1按规定挖好试坑尺寸，并称试样质量。 2向容砂瓶内注满砂，关阀门，称容砂瓶，漏斗和砂的总质量，准确至10g。 3将密度测定器倒置（容砂瓶向上）于挖好的坑口上，打开阀门，使砂注入试坑。在注砂过程中不应震动。当砂注满试坑时关闭阀门，称容砂瓶、漏斗和余砂的总质量，准确至10g，并计算注满试坑所用的标准砂质量。 （四）计算公式 容砂瓶的容积，应按下式计算。 填空 土是由（固体颗粒）（液体水）和（气体）等三相的物质组成 土的颗粒级配分析方法有（筛析法）（比重计法）筛析法适用于粒径大于0.075mm的土。 土的级配越好，则土的级配曲线越（缓） 土中水包括（毛细水）（结合水）（重力水）（结晶水） 土处于固体状态时，仅含有（结合水） 土中封闭气体使土的透水性（降低） 土的结构包括（单粒结构）（蜂窝结构）和（絮状结构） 土的密度测定方法有（环刀法）（灌砂法）和（灌水法） 土的塑性指数IP越大，土中粘粒含量（越多） 土的灵敏度越大，结构受到扰动后，强度降低的（程度高） 土粒单元的大小，形状，排列及其联结关系等因素形成的综合特征成为（土的结构） 土产生渗流的最小水力梯度称为（初始水力梯度） 土产生流砂的最小水力梯度称为（临界水力梯度） 土粒承受和传递的应力称为（有效应力） 土体自重在地基中产生的应力称为（自重应力） 土的压缩试验是在（侧限变形）条件下完成的，压缩系数反映了（土的压缩性） 土的强度破坏通常是指（抗剪强度抗剪强度）破坏 土中某点处于极限平衡状态时，剪破面与最大主应力面成（45度+fai/2） 土的含水量增加，则粘聚力（下降），有效应力（增大）抗剪强度（增强） 土体中的剪应力等于土的抗剪强度时的临界状态，称为土的（极限平衡）状态 土的抗剪强度指标有（粘聚力C）和（内摩擦角fai） 土的含水量增加，土坡的稳定性（下降） 土体抵抗剪切破坏的极限能力称为（土的抗剪强度） 土的固结程度越高,强度一（越大） 土压力可分为（静止土压力Eo）(主动土压力Ea)(被动土压力Ep)在相同条件下，三种土压力的关系为（Eo 高等土力学读书报告 学院：土木工程 专业：结构工程 指导教师： 姓名： 学号： 2015.12.30 本学期学了土的应力与应变，强度理论，全量理论，增量理论，模型理论，滑线场理论及极限分析。以下对这些理论做简要回顾。 应力应变 土的应力应变关系十分复杂，除了时间外，还有温度、湿度等影响因素。其中时间是一个主要影响因素。与时间有关的土的本构关系主要是指反映土流变性的理论。而在大多数情况下，可以不考虑时间对土的应力——应变和强度（主要是抗剪强度）关系的影响。土的强度是土受力变形发展的一个阶段，即在微小的应力增量作用下，土单元会发生无限大（或不可控制）的应变增量。因而它实际上是土的本构关系的一个组成部分。 由于土是岩石风化而成的碎散颗粒的集合体，一般包含有固、液、气三相，在其形成的漫长的地质过程中，受风化、搬运、沉积、固结和地壳运动的影响，其应力应变关系十分复杂，并且与诸多因素有关。其中主要的应力应变特性是其非线性、弹塑性和剪胀（缩）性。主要的影响因素是应力水平（Stresslevel、应力路径（Strespath）和应力历史（Stresshistor），亦称3S影响 土的强度理论 土在外力作用下达到屈服或破坏时的极限应力。由于剪应力对土的破坏起控制作用，所以土的强度通常是指它的抗剪强度。 确定强度的原则土的强度一般是由它的应力-应变关系曲线上某 些特征应力来确定的，如屈服应力、破坏应力(或峰值应力)等，这些特征应力值与土的种类和物理条件(如加载时间、加载速率和排水条件等)有关。在不考虑加载时间或加载速率对土强度影响的常规试验中,对于不同的土，大体上可获得三种典型的应力-应变关系曲线,一种是当应力随应变增大直至峰值时,土体出现破裂，随着应变进一步增大，应力由峰值逐渐降低，最后达到稳定应力值。对此，人们取峰值应力作为破坏强度，取最后稳定应力值作为破坏后的强度。第二种是当应力达到最大值后，应力虽然不增加，但应变继续增加，对此，也可取最大应力值作为破坏强度。第三种是，在较大应变下，应力仍未达到最大值，而是随 岩土工程师个人工作总结 岩土教研室紧紧围绕学校中心工作，认真学习党的十七报告，用科学发展观武装我们的头脑，统一思想，统一认识，认真落实学院本年度工作计划，圆满地完成了学校各项教学任务。在创建省级文明校园活动中，我们岩土教研室全体成员更是以主人翁姿态积极投入到此活动中。岩土工程学科经过近三年的建设，在研究方向建设、学术梯队建设、实验仪器设备建设、专业教学与研究生培养等方面有了长足发展，在科学研究方面取得了可喜的成果。 1.教学工作 本科教学方面，全体教师爱岗敬业、人人参与，本年度承担了校本部土木工程专业05级建筑工程方向、岩土工程方向和交通专业的《土力学地基基础》、《工程地质》、《土力学》、《基础工程》、《湿陷性黄土地基》、《土木工程英语》、《土动力学与抗震》、《岩土工程勘察》、《地下工程》、《岩土工程测试技术》、《岩石力学》等课程教学任务;同期还承担了管理学院、市政与环工学院、建筑学院相关专业的《工程地质与土力学》、《水文地质与工程地质》、《城市水文地质》等课程教学任务;在做好校本部教学工作同时，还积极承担了华清学院本科生、成教学院相关专业相关课程教学工作。在实践环节教学方面，指导土木0408、土木0409班生产实习;土木05级工程地质认识实习;土木03级毕业设计。全年完成教学任务4665课时。为了保证教学质量定期开展教学小组教学法活动，认真落实学校的年轻教师助课制度和开新课试讲制度。 研究生教育和培养方面，07年度岩土工程专业共招收硕士研究生27名，每个硕导都招有学生。本年度毕业研究生都按时毕业，由2名直读岩土工程博士。本教研室副教授以上教师在指导好各自的研究生开展科学研究的同时还承担了06、07级硕士研究生的《高等土力学》、《基础工程》、《土工试验与测试技术》、《土动力学》、《地基处理》、《非饱和土力学》、《地下工程设计理论》、《黄土力学与工程》、《岩土工程数值计算》、《环境岩土工程》全年完成3650课时。 2. 科研情况： 发表论文：教研室教师论文20篇，其中ei收录4篇，sci收录1篇。科研项目：宋xx获中国博士后科学基金1项;苏xx获校青年基金项目;宋战平等获横向科研项目1项;邢xx参加xx省古迹遗址保护工程技术研究中心横向科研项目1项;韩xx等西安市政公司横向科研项目1项;王xx等获横向科研项目1项;获奖：苏xx 韩xx冯xx获中国建设教育协会第二届建筑类多媒体课件大赛三等奖1项。 3. 学科建设与教研室建设方面 (1) 师资建设：2014年，根据学科发展和梯队建设的要求，我们引进了1名年轻教师，是毕业于浙江大学岩土工程专业的曹卫平博士。为使年轻教师顺利成长，安排罗少锋、李瑞娥、苏立君助《土层地下工程》、《土力学地基基础》等课程，并安排专人指导。 土力学实训总结转眼间，一周的实训马上就要结束了。这才觉悟到时间如白驹过隙，过得飞快。现在想起刚学这门课的时候对什么都觉得不知道老师讲了也不是很懂。就连出去跟老师在外面的铁路线路上实习。自己也是看热闹。对于许多东西都事是而非。即便老师讲了对于初次接触的我也只是觉得好奇。根本忘了自己学习的目的。 在实训的过程中我根据任务指导书上的要求，通过查课本把自己以前没有搞懂的问题认真的全都弄明白了。在每一个细节上都很认真地完成了。尤其是缩短轨配置的计算，把自己以前老搞混淆的计算步骤现在也搞清楚了。对于自己不懂的地方我也虚心的请教同学、和老师。经过同学和老师的耐心讲解自己以前不会的也彻底懂了，自己由以前对这门课的讨厌也变得喜欢。 实习过程中我对土力学的：土的密度试验，土的界限含水率试验，土的剪切试验，土的固结试验以及土的击实试验，都有了了解。现将了解到的知识总结如下： 实验一土的含水率试验 （一）、试验目的 105—1100C下烘于恒量时所失去的水的质量和干土质量的百分比值。土在天然状态下的含水率称为土的天然含水率。所以，试验的目土的含水率指土在的：测定土的含水率。 （二）、烘干法试验 1.操作步骤 （1）取代表性试样，粘性土为15—30g,砂性土、有机质土为50g,放入质量为m ，精确至0.01g. 的称量盒内，立即盖上盒盖，称湿土加盒总质量m 1 （2）打开盒盖，将试样和盒放入烘箱，在温度105——1100C的恒温下烘干。烘干时间与土的类别及取土数量有关。粘性土不得少于8小时；砂类土不得少于6小时；对含有机质超过10%的土，应将温度控制在65——700C的恒温下烘至恒量。 （3）将烘干后的试样和盒取出，盖好盒盖放入干燥器内冷却至室温，称干土加盒质量m 为，精确至0.01g 2 实验二土的密度试验 （一）、试验目的 测定土在天然状态下单位体积的质量。 （二）、试验方法与适用范围 1、操作步骤 。 （1）测出环刀的容积V，在天平上称环刀质量m 1 （2）取直径和高度略大于环刀的原状土样或制备土样。 （3）环刀取土：在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，随即将环刀垂直下压，边压边削，直至土样上端伸出环刀为止。将环刀两端余土削去修平（严禁在土面上反复涂抹），然后擦净环刀外壁。 （4）将取好土样的环刀放在天平上称量，记下环刀与湿土的总质量m 2 2、计算土的密度：按下式计算 3、要求：①密度试验应进行2次平行测定，两次测定的差值不得大于 0.03g/cm3，取两次试验结果的算术平均值；②密度计算准确至0.01 g/cm3. 实验三土的界限含水率试验 （一）、试验目的 细粒土由于含水量不同，分别处于流动状态、可塑状态、半固体状态和固体状态。液限是细粒土呈可塑状态的上限含水量；塑限是细粒土呈可塑状态的下限含水量。 本试验的目的是测定细粒土的液限、塑限，计算塑性指数、给土分类定名，共设计、施工使用。 实验四土的击实试验 （一）、试验目的 本试验的目的是用标准的击实方法，测定土的密度与含水率的关系，从而确定土的最大干密度与最优含水率。 轻型击实试验适用于粒径小于5mm的粘性土，重型击实试验适用于粒径小于20mm 的土。 （二）、计算与制图 以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关系曲线，即为击实曲线。曲线峰值点的纵、横坐标分别代表土的最大干密度和最优含水率。如果曲线不能得出峰值点，应进行补点试验。 计算数个干密度下的饱和含水率。以干密度为纵坐标，含水率为横坐标，在击实曲线的图中绘制出饱和曲线，用以校正击实曲线。 实验五土的固结试验 （一）、试验目的 本试验的目的是测定试样在侧限与轴向排水条件下的变形和压力，或孔隙比和压力的关系，变形和时间的关系，以便计算土的压缩系数、压缩指数、压缩模量、固结系数及原状土的先期固结压力等。 （二）、试验方法 高等土力学读书报告 对地基下沉问题的讨论 姓名刘兴顺 学号2014210046 年级2014 专业桥梁与隧道工程系（院）建筑工程学院指导教师陈颖辉 2015年5月26日 摘要 本论文主要是本人对高等土力学的学习总结，并根据工程中遇到的问题用土力学的知识进行分析（由于本人没有实际的工程经验，现主要是对比比较著名的一些工程）。土力学是研究土体在力的作用下的应力-应变或应力-应变-时间关系和强度的应用学科，是工程力学的一个分支。为工程地质学研究土体中可能发生的地质作用提供定量研究的理论基础和方法。主要用于土木、交通、水利等工程。本论文主要结合中外建筑物倾斜（意大利比萨斜塔和中国苏州虎丘塔）与地基严重下沉（中国上海展览中心馆和墨西哥市艺术馆）来讨论其中关于土力学的乱放，并运用土力学的方法进行分析。 关键词：高等土力学；工程实例；地基基础 ABSTRACT This thesis is mainly my learning of advanced soil mechanics summary,and according to the problems encountered in engineering with the knowledge of soil mechanics analysis (because I didn't have the practical engineering experience,now is mainly contrast compared to the well-known engineering).Soil mechanics is a branch of engineering mechanics,which is applied to study the stress-strain,stress-strain,time and strength of the stress strain time relationship and strength of the soil..To provide the theoretical basis and methods for quantitative study of geological effects that may occur in the engineering geology..Mainly used in civil engineering,transportation,water conservancy and other projects.This paper mainly combines(Leaning Tower of Pisa,Italy and China Suzhou Huqiu tower and ground sinking heavily(China Shanghai Exhibition Center Museum and Mexico City Museum of Art) inclined buildings at home and abroad is to discuss the misplacing on soil mechanics,and using the method of soil mechanics analysis. Key words:advanced soil mechanics;engineering examples;foundation foundation *数字图像处理的主要内容及特点 图像获取、图像变换、图像增强、图像恢复、图像压缩、图像分析、图像识别、图像理解。 （1）处理精度高，再现性好。（2）易于控制处理效果。（3）处理的多样性。（4）图像数据量庞大。（5）图像处理技术综合性强。 *图像增强：通过某种技术有选择地突出对某一具体应用有用的信息，削弱或抑制一些无用的信息。 图像增强不存在通用理论。 图像增强的方法：空间域方法和变换域方法。 *图像反转：S=L-1-r 1.与原图像视觉内容相同 2.适用于增强嵌入于图像暗色区域的白色或灰色细节。 *对数变换S=C*log（1+r）c为常数，r>=0 作用与特点：对数变换将输入中范围较窄的低灰度值映射为输出中较宽范围的灰度值，同时，对输入中范围较宽的高灰度值映射为输出中较窄范围的灰度值。 对数函数的一个重要特征是可压缩像素值变化较大的图像的动态范围； *幂律（伽马）变换s=c*(r+?)? 伽马小于1时减小图像对比度，伽马大于1时增大对比度。 *灰度直方图：是数字图像中各灰度级与其出现的频数间的统计关系。 *直方图均衡化：直方图均衡化就是通过变换函数将原图像的直方图修正为均匀的直方图，即使各灰度级具有相同的出现频数，图象看起来更清晰。 直方图均衡化变换函数必须为严格单调递增函数。 直方图均衡化的特点： 1.能自动增强图像的对比度 2.得到了全局均衡化的直方图，即均匀分布 3.但其效果不易控制 *直方图规定化（匹配）：用于产生处理后有特殊直方图的图像的方法 *空间滤波即直接对图像像素进行处理。 获得最佳滤波效果的唯一方法是使滤波掩模中心距原图像边缘的距离不小于(n-1)/2个像素。 *平滑滤波器用于模糊处理和减小噪声。 平滑线性空间滤波器的输出是：待处理图像在滤波器掩模邻域内的像素的简单平均值。 优点：减小了图像灰度的“尖锐”变化，故常用于图像降噪。负面效应：模糊了图像的边缘，因为边缘也是由图像灰度的尖锐变化造成的。空间均值处理的重要应用是，为了对感兴趣的物体得到一个粗略的描述而模糊一幅图像。 *中值滤波器机理：将像素邻域内灰度的中值代替该像素的值； 对于处理脉冲噪声非常有效，该种噪声也称为椒盐噪声； *量化：把采样点上对应的亮度连续变化区间转换为单个特定数码的过程，称之为量化，即采样点亮度的离散化。 *灰度图像：指每个像素的信息由一个量化的灰度级来描述的图像，它只有亮度信息，没有颜色信息。 *图像锐化滤波的几种方法。 答：（1）直接以梯度值代替；（2）辅以门限判断；（3）给边缘规定一个特定的灰度级；（4）给背景规定灰度级；（5）根据梯度二值化图像。*伪彩色增强和假彩色增强有何异同点。 答：伪彩色增强是对一幅灰度图像经过三种变换得到三幅图像，进行彩色合成得到一幅彩色图像；假彩色增强则是对一幅彩色图像进行处 第二章 土的本构关系 2.1 概述 材料的本构关系是反映材料的力学性状的数学表达式，表示形式一般为应力-应变-时间关系。与时间有关的土的本构关系主要是指反映土流变性的理论，本章介绍的主要是与时间无关的本构关系。 土力学的基本理论有土的莫尔-库伦强度理论、有效应力原理和饱和粘土的一维固结理论。但人们总是在实际中将问题分类为变形问题和稳定问题，前者一般基于弹性理论计算，后者多用刚塑性或理想塑性的理论（如极限平衡分析）。 多年来本构关系已经得到很大的发展，进而推动了岩土数值计算的发展和土工试验的发展。下文将对土的本构关系进行详细论述。 2.2应力和应变 1、应力 （1）应力分量与应力张量 设土体中的一点为M （x,y,z ）的应力状态用通过该点的微小立方体上的应力分量表示。即： []?＝ ???? ? ????????z zy zx yz y yx xz xy x ττττττ＝???????????????????333231232221131211亦即｛σ｝T ＝｛zx yz xy z y x τ ττ???｝。 土力学中正应力正方向规定压为正。剪应力，在正面（外法向与坐标轴一致的面），剪应力与坐标轴方向相反为正；在负面（外法向与坐标轴方向相反），剪应力与坐标轴方向一致为正。 （2）应力张量的坐标变换 二阶张量 ij ?在任一新坐标系下的分量 [ [j i ?应满足：[[j i ?＝kl l j k i ?[[αα，其中l j k i [[αα与为新坐标系 轴与老坐标系轴夹角的余弦。 （3）应力张量的主应力和应力不变量 在过一点的斜截面上，如果只有法向应力而无剪应力时，这个斜截面就是主应力面。 第一应力不变量：kk z y x I σσσσ=++=1 第二应力不变量： 2 222zx yz xy x z z y y x I τττσσσσσσ---++= 精心整理 高二语文期末考试总结800字工作反思 高二语文期末考试总结800字篇一 春去秋来,日复一日,高二上学期就如白驹过隙,转眼间过去了。蓦然回首,过去的一切深深地烙在我这颗心上了。刚来到望中报, 在发呆,因为间懂,子都证明了只要保持这两种学习态度才行。所以,我一有问题就问同学,直到弄懂为止。即使是对待很差成绩的人我也是这样,其道理就在孔夫子说过“三人行,必有我师”,但是,觉得我常常都是“得过扯过”马马虎虎的混日子。 在生活上,我基本上都可以和同学们友好相处,和睦共处,互帮互爱,自己的事情自己做,形成独立自理自立的良好品德----最我觉得自豪的是,光明2年期间,我从来没有一次光顾洗衣部,即使是在 , 撑(,不败? 制定一些措施,以便更好的督促自己---精神,时刻严格要求自己,鼓励自己勇往直前,不怕艰辛不怕困苦,向自己的成功彼岸迈进。 高二语文期末考试总结800字篇二 不久前我们经历过期末考试，当然那么重大的考试每位同学都用尽全力去复习了。对于同学们来说，期中考试的结束就是比获得大奖还要高兴的事情，因为令人难熬的复习终于完毕了，人人都会有一种放下心中大石的感觉。我想在每个重要考试结束后，同学们都会放松一段时间，对学习上的东西不再那么紧迫，当然这也是我的体验。 试，! !在这 法呢 时间啊，这就是同学们忽略语文的原因。我要郑重申明一下：这种想法是错误的! 我在期末考试的时候语文也只考到88分，也不太理想。但是我想要在以后的时间中能够做得比之前更好，上课更专心，作业完 成的更漂亮，课堂纪律更优秀，而且能勇跃发言，也就是我的做法，我想要更努力，在期末考试中能取到理想的成绩，这是我在之前小结中对老师的承诺，这并不是只说不做，我要像“闻一多先生”一样——言行一致，说了就做。应该说这是我必须要做的。我也开始进行语文的复习了，在通过自己复习语文，能够 这就 望 题，所有试题均来自近年的高考试题以及今年广东各地的模拟试题，试题难度大大增加。试卷内容与近段以来课堂学习内容的联系不是十分紧密，纵观全卷直接考察课内知识的只有默写的6分(且分布范围及广，涵盖高中阶段所有要求背诵的内容)，对学生的知识综合运用能力要求很高。可以称得上是一次高考的模拟考，学生成绩较差也是意料之中的事情。 《土力学与基础工程》 土 工 实 验 报 告 书 学院：环资学院 班级：地质1301班 姓名：郑 学号：20131140 时间：2015.11.24 目录 实验一侧限压缩实验 (3) 1实验目的 (3) 2实验原理 (3) 3仪器设备 (3) 4操作步骤 (3) 5实验数据整理 (4) 实验二直接剪切实验 (7) 1土的抗剪强度及实验方法 (7) 1.1 土的抗剪强度 (7) 1.2实验目的 (7) 1.3实验原理 (7) 2 直接剪切实验步骤 (7) 2.1 仪器设备 (7) 2.2 操作步骤 (7) 2.3 实验数据整理 (8) 三、三轴压缩实验 (10) 1实验目的 (10) 2实验原理 (10) 3实验设备 (10) 4实验步骤 (10) 5计算与绘图 (10) 6实验记录 (12) 四、实验总结 (12) 实验一 侧限压缩实验 1实验目的 通过测定变形和压力的关系或者孔隙比与压力的关系、变形和时间的关系，进而计算单位沉降量 i s 、压缩系数 v 、压缩指数c C 、压缩模量s E 。 2实验原理 实验基于构成土骨架的矿物颗粒在土体变形过程中保持刚性且竖向变形是连续的假设前提。 3仪器设备 （1）固结仪：试样面积302 cm ,高为2cm ； （2）加压设备：称量500kg~1000kg 。感量为0.2kg~0.5kg 的磅秤。 （3）百分表：量程10mm ，分度值为0.01mm ； （4）其它：钢丝锯、天平、环刀、刮土刀等。 4操作步骤 （1）制备式样：取面积为302 cm 的环刀抹上适量的凡士林并称量，记录读数为42.9g ，取原状土按一定的含水量制备试样，用环刀切取土样并用天平称量，记录数据为162.0g ； （2）土样装入固结仪器中：先装入下透水石，再将带有环刀的试样小心装入护环，在装入固结仪容器内，然后放上透水石和加压盖板，至于加压框下，对准加压框架的正中，安装量表。（透水石的湿度应尽量与试样保持一致）； （3）为保证试样与仪器上下各部件之间接触良好，应施加1KPa 预压荷载，然后调整量表归零； （4）对试样施加压力，加压等级分别为50.0、100、200、300、400、1600KPa ； （5）需要确定原状土的先期固结压力时，加压率应小于1，可采用0.5或0.25倍。最后一级压力应大于1000KPa ； （6）第一级压力的大小取决于土的软硬程度，此次实验采取50KPa ； （7）加荷后按下列时间顺序计量表读数：6”、15”、1’、2’15”、4’、6’15”、9’、12’15”、16’、20’15”、25’、30’15”、36’、42’15”、49’、64’、100’、200’、400’、23h 和24h ，至稳定为止。（中间加压等级只读数0’’、60’’即可）； （8）固结稳定标准规定为每级压力下压缩24h ； （9）整理设备，清理实验仪器。2017年高等土力学题目归纳
土力学实验报告
土力学渗透实验
(完整word版)2016高等土力学试题汇总,推荐文档
土力学实验报告
土力学实验报告
土力学名词解释汇总
土力学读书报告分析
岩土工程师个人工作总结
土力学实训总结
土力学结课论文及对工程案例的分析
完整word版,《数字图像处理》期末考试重点总结,推荐文档
高等土力学读书报告第二章
高二语文期末考试总结800字工作反思
土力学实验报告(最终版)
相关主题
文本预览
