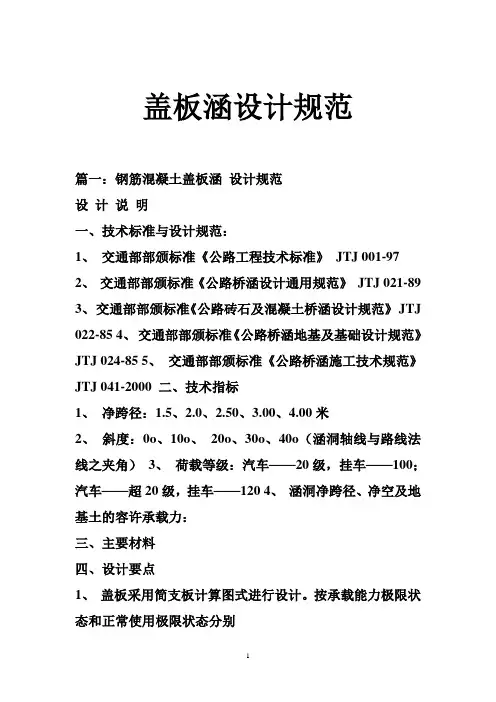

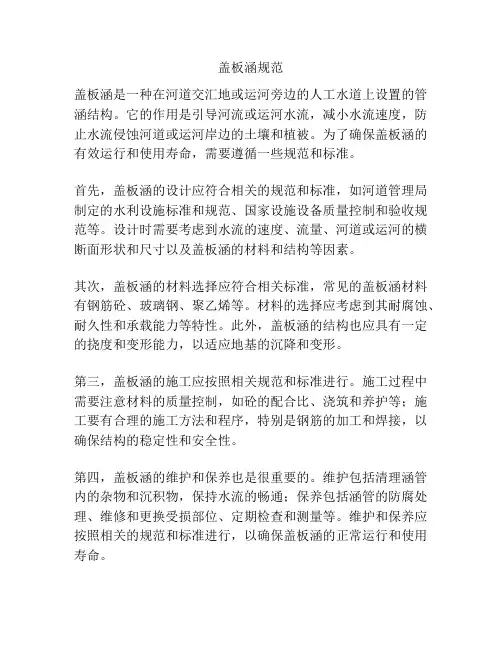

盖板涵设计规范
盖板涵设计规范
篇一：钢筋混凝土盖板涵设计规范

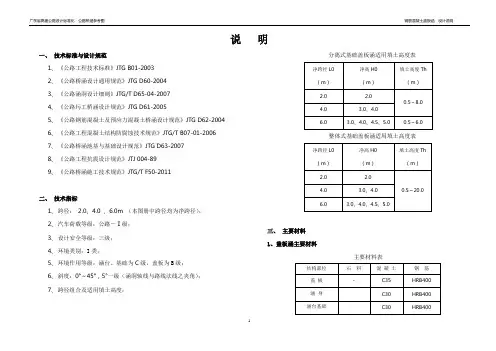

设计说明
一、技术标准与设计规范：
1、交通部部颁标准《公路工程技术标准》JTJ 001-97
2、交通部部颁标准《公路桥涵设计通用规范》JTJ 021-89
3、交通部部颁标准《公路砖石及混凝土桥涵设计规范》JTJ 022-85
4、交通部部颁标准《公路桥涵地基及基础设计规范》JTJ 024-85
5、交通部部颁标准《公路桥涵施工技术规范》JTJ 041-2000 二、技术指标
1、净跨径：1.5、2.0、2.50、3.00、4.00米
2、斜度：0o、10o、20o、30o、40o（涵洞轴线与路线法线之夹角）
3、荷载等级：汽车——20级，挂车——100；汽车——超20级，挂车——120
4、涵洞净跨径、净空及地基土的容许承载力：
三、主要材料
四、设计要点
1、盖板采用简支板计算图式进行设计。按承载能力极限
状态和正常使用极限状态分别
进行计算和验算。
2、盖板的计算高度按d1计，为提高盖板强度在盖板跨中加厚为d2。预制盖板宽度为
99cm。
3、盖板底层设受力主筋，顶层设架立钢筋，各种钢筋沿板长和板宽方向均匀布置。
4、当涵洞为斜交时，涵身部分中板以正交预制板铺设，二端洞口部分以梯形现浇钢筋混凝土板构成，梯形板支撑端短边长度99Ld50(cm)，钢筋构造见相应图纸。
5、路面车辆活荷载对涵顶的压力按30 o 角进行分布；填土内摩擦角为35 o，土容重
18KN/m。
6、涵台的计算按四铰框架模式进行。
7、当涵洞跨径L<2.0M时，支撑梁可采用块石砌筑。L=2.0M时宜采用钢筋混凝土浇
筑。
8、当涵洞过水流量按无压力式涵洞设计。确定涵底坡度时，一般应小于本图册水力计
算表中设定流速下的最大坡度imax，同时应大于表中的临界坡度Ik。当设计涵底坡度小于临界坡度时，泄水能力应予折减。
9、图册中涵洞洞口形式均采用八字墙式，如采用其它形
式时需要另行设计。10、使用本图册时，可根据地基容许承载力适当选用分离式或整体式基础涵洞。在
涵底地基容许承载力较低的情况下，必须对地基进行加固处理，以符合设计要求。11、涵洞洞口处的路基边坡应与涵洞所在路段路基边坡保持一致，本图提供了按
1：1.5进行设计的尺寸，如边坡坡率为其它值时需要另行设计`。12、本图册不能用于涵顶填土高度小于0.5m的涵洞设计，遇此情况需采用明涵标
准图。13、涵洞基础按分离式和整体式二种形式设计，当采用整体式基础时，不设计支撑
梁。
五、施工要点
1、预制盖板必须在混凝土强度达到设计强度的70%以上时才能进行脱模。移动和堆
放。预制盖板堆放时应在板块端部采用两点搁支，不得将顶底面倒置。
2、盖板安装后，必须清扫冲洗，充分湿润后再在板与台背间、板与板之间的缝内用小
石子填塞顶紧并填塞10号砂浆。进行涵身外层防水层施工后才可进行下一步施工工序。
3、涵洞外层防水措施可在涵洞与填土接触部分均涂热沥青两道，每道厚约1.5mm。涂
后不再另抹砂浆。
4、盖板的吊装设施本图未列入,可根据具体情况自行考虑。
5、涵台支撑梁的施工应与涵台基础同时进行，石砌支撑梁必须与涵台基础砌石丁顺相
间、相互咬码。
6、涵台台身的沉降缝一般沿涵长方向每隔4-6m设置一道，沉降缝必须贯穿整个涵台
断面（包括基础），缝宽2cm，沉降缝的设置应与板方向平行。7、凡是采用填石抬高地基上设置的涵洞，都应设置沉降缝。8、设置于岩石地基上的涵洞可不设沉降缝。
9、沉降缝的防水措施在基础顶面以下，填嵌涂沥青木板或沥青砂，也可以用粘土填入
捣实，并在流水面边缘以1：3水泥砂浆填塞，深度约为15cm。在基础顶面以上，接缝外侧以热沥青浸制麻筋填塞、深度约5cm，内侧以水泥砂浆填塞，深度约为15cm中间空隙填以粘土。10、凡在地基土质变化较大、基础埋置深度不一或地基容许承载力发生较大变化以
及路基填挖交界处均应设置沉降缝。11、为防止河床过度冲刷，可采用铺砌对河床进行处理，对倾斜较大的岩石河床，
基础和铺砌可做成阶梯形。洞底和洞口铺砌必须不意平整，砂砾垫层必须均匀、密实。12、洞底和洞口铺砌采用两层，
上层采用浆砌片石，下层采用砂砾垫层铺设。13、位于冻涨土地区的涵洞，两端自洞口向涵身2m范围内的基底应置于冻土线以
下。14、冬季进行混凝土或砌体施工时，应按照《公路桥涵施工技术规范》中的相应要
求注意防冻。15、涵台台后的填土应在盖板安装完毕后进行，并应严格按水平分层填筑碾压、对
涵台较高，不易达到碾压效果的涵洞，可采用在该范围内填筑碎石或砂性材料，并注意两边对称进行。16、施工中当涵洞填土高度不足0.5m厚时，严禁采用振动式碾压设备对涵顶上和
涵洞范围内的填土进行碾压。
篇二：盖板涵结构设计计算
4.8米净跨径明盖板涵整体计算
一.盖板计算
1.设计资料
汽车荷载等级：公路-I级；环境类别：I类环境；
净跨径：L0=4.8m；单侧搁置长度：0.30m；计算跨径：L=5.1m；
盖板板端厚d1=40cm；盖板板中厚d2=40cm；盖板宽b=6.60m；保护层厚度c=4cm；混凝土强度等级为C30；轴心抗压强度fcd=13.8Mpa；轴心抗拉强度ftd=1.39Mpa；主
拉钢筋等级为HRB335；抗拉强度设计值fsd=280Mpa；
主筋直径为25mm，外径为27mm，共45根，选用钢筋总面积As=0.022091m2涵顶铺装厚H1=15cm；涵顶表处厚H2=1cm；
盖板容重γ1=25kN/m3；涵顶铺装容重γ2=25kN/m3；涵顶铺装容重γ3=1kN/m3
根据《公路圬工桥涵设计规范》(JTG D61-2005)中7.0.6关于涵洞结构的计算假定：盖板按两端简支的板计算，可不考虑涵台传来的水平力
2.外力计算1) 永久作用
(1) 涵顶铺装及涵顶表处自重
q=(γ2〃H1+γ3〃H2)〃b=(25×0.15+1×0.01)×6.60=24.82kN/m (2) 盖板自重
g=γ1〃(d1+d2)〃b/2/100=25×(40+40)×6.60/2 /100=66.00kN/m 2) 由车辆荷载引起的垂直压力（可变作用）根据《公路桥涵设计通用规范》(JTG D60-2004)中4.3.1关于车辆荷载的规定：车辆荷载顺板跨长La
=0.2m
车轮重
P=280kN根据《公路桥涵设计通用规范》(JTG D60-2004)中4.3.2关于汽车荷载冲击力的规定：汽车荷载的局部加载，冲击系数采用1.3 车轮重压强
p=1.3〃P/La=1.3×280/0.20=1820.00kN/m
3.内力计算及荷载组合1) 由永久作用引起的内力跨中弯矩
M1=(q+g)〃L2/8=(24.82+66.00)×5.12/8=295.27kNm边墙内侧边缘处剪力
V1=(q+g)〃L0/2=(24.82+66.00)×4.8/2=217.96kN 2) 由车辆荷载引起的内力
跨中弯矩
M2=p〃La〃(L/2-0.7)=1820.00×0.20×(5.10/2-0.7)=673.40kNm
边墙内侧边缘处剪力
V2=p〃La〃(L0-La/2)/L0+p〃La〃(L0-1.5)/L0
=1820.00×0.20×(4.80-0.20/2)/4.80+1820.00×0.20×(4.80-1.5)/4. 80=606.67kN 3) 作用效应组合
根据《公路桥涵设计通用规范》(JTG D60-2004)中4.1.6关于作用效应组合的规定：跨中弯矩
γ0Md=0.9(1.2M1+1.4M2)
=0.9×(1.2×295.27+1.4×673.40)=1167.37kNm 边墙内侧边缘处剪力
γ0Vd=0.9(1.2V1+1.4V2)
=0.9×(1.2×217.96+1.4×606.67)=999.80kN
4.持久状况承载能力极限状态计算
截面有效高度h0=d1-c-2.7/2=40-4-1.350=34.7cm=0.347m 1) 砼受压区高度
x=fsd〃As/fcd/b=280×0.022091/13.8/6.60=0.068m
根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)中5.2.1关于相对界限受压区高度ξb的规定: HRB335钢筋的相对界限受压区高度ξb=0.56。x≤ξb〃h0=0.56×0.347=0.194m砼受压区高度满足规范要求2) 最小配筋率
根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)中9.1.12关于受弯构件最小配筋百分率的规定:
P=100〃As/b/h0=0.97，不小于45ftd/fsd=0.22,同时不小于0.2主筋配筋率满足规范要求3) 正截面抗弯承载力验算
根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)中5.2.2关于受弯构件正截面抗弯承载力计算的规定:
fcd〃b〃x(h0-x/2)=13.8×1000×6.60×0.068(0.347-0.068/2) =1933.19kNm≥γ0Md=1167.37kNm正截面抗弯承载力满足规范要求4) 斜截面抗剪承载力验算
根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)中5.2.9关于抗剪截面验算的规定:
0.51×10-3〃fcu,k0.5〃b〃
h0=0.51×10-3×300.5×6600×346.5=638
8.19kN≥γ0Vd=999.80kN抗剪截面满足规范要求。
根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)中5.2.10关于受弯构件斜截面抗剪承载力验算的规定:
对于板式受弯构件，公式可乘以1.25提高系数
1.25×0.5×10-3〃α2〃ftd〃b〃h0=1.25×0.0005×1×1.39×6.60×1000×0.347×1000
=1986.74kN≥γ0Vd=999.80kN
可不进行斜截面抗剪承载力的验算，只需按照《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)中9.3.13构造要求配置箍筋
5.裂缝宽度计算
根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)中6.4关于裂缝宽度验算的规定:
环境类别为I类环境，对于钢筋混凝土构件，最大裂缝宽度不应超过0.20mm作用短期效应组合Ms=1.0M1+0.7M2 =1.0×295.27+0.7×673.40=766.65kNm作用长期效应组合Ml=1.0M1+0.4M2
=1.0×295.27+0.4×673.40=564.63kNm受拉钢筋的应力
σss=Ms/0.87/As/h0=766.65/0.87/0.022091/0.347=115.12Mpa 作用长期效应影响系数
C2=1+0.5Ml/Ms=1+0.5×564.63/766.65=1.37裂缝宽度
Wfk=C1〃C2〃C3〃σss〃(30+d)/Es/(0.28+10〃ρ)
=1×1.37×1.15×115.12×(30+25)/2.00×105/(0.28+10×0.0097) =0.13mm≤0.20mm裂缝宽度满足规范要求
二.台身及基础计算
1.设计资料
基础为分离式，基础襟边C1=0.35m，台身宽C2=1.00m，基础宽C3=2.40m背墙宽C4=0.70m，搭接宽度C5=0.30m，基础高度为0.40m，铺底厚为1.00m
涵洞净高H0=2.80m，计算高度H1=3.50m，基础顶深H2=4.36m，基础为2级扩大基础台身容重为25kN/m3，基础容重为25kN/m3，铺底容重为18kN/m3台身轴心抗压强度fcd=11.73Mpa，台身弯曲抗拉强度ftmd=1.04Mpa，台身直接抗剪强度fvd=2.09Mpa
地基承载力容许值为180kPa，回填土的内摩擦角为30°将台身简化为上下端铰支模型，取台宽b=6.60m进行计算2.台身验算1) 水平力
车辆荷载等代土层厚
破坏棱体长度l0=(H1+d1/2+0.15+0.01)*tan(45°-30°/2)=2.23m 计算长度B=5.50m
=560/5.50/2.23/18=2.54m土的侧压力系数
=tan2(45°-30°/2)=0.3333
q1=(0.15+0.01+h+d1/2)〃b〃λ〃18
=(0.15+0.01+2.54+0.20)×6.60×0.3333×18=114.77kN/m
q2=(0.15+0.01+h+H0+1.00/2+d1)〃b〃λ〃18
=(0.15+0.01+2.54+2.80+0.50+0.40)×6.60×0.3333×18=253.37k N/mA端处剪力
=362.55kN
最大弯矩位置x0的计算
=39.60kN/m
篇三：盖板涵设计说明
钢筋混凝土盖板涵盖板计算 根据本项目的实际情况和所处地理位置，选取荷载等级和环境类别（影响保护层厚度和钢筋混凝土构件的最大裂缝宽度值得选取）；按照拟定的盖板混凝土等级、主筋的直径等参考《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）中的3.1.4和3.2.3规定取相应的设计值；盖板容重和土容重可根据《公路桥涵通用设计规范》（JTG D60-2004）4.2.1中的规定取值（盖板容重一般取25KN/m3，土容重一般取18KN/m 3）。 根据《公路圬工桥涵设计规范》(JTG D61-2005)中7.0.6关于涵洞结构的计算假定：盖板按两端简支的板计算，可不考虑涵台传来的水平力。 一、外力计算 参考《公路桥涵通用设计规范》（JTG D60-2004）4.1.1和4.1.3规定； 永久作用：（1）土的重力=土的容重×填土高度（m）×单位宽度（m） （2）盖板自重=盖板容重×盖板平均厚度（m）×单位宽度（m） 可变作用：由车辆荷载引起的垂直压力
根据《公路桥涵设计通用规范》(JTG D60-2004)中4.3.4的规定： 计算涵洞顶上车辆荷载引起的竖向土压力时，车轮按其着地面积的边缘向下做30°角分布。当几个车轮的压力扩散线相重叠时，扩散面积以最外面的扩散线为准 根据《公路桥涵设计通用规范》(JTG D60-2004)中4.3.1关于车辆荷载的规定： 车辆荷载顺板跨长：La=13+2×填土高×tan30（m） 车辆荷载垂直板跨长：Lb=5.5+2×填土高×tan30（m） 车轮重： P=1100kN 车轮重压强： p=P÷（La×Lb）kN/㎡ 二、内力计算及荷载组合 1）由永久作用引起的内力：跨中弯矩 M1=(土的重力+盖板自重)×L2/8 （ KNm） 边墙内侧边缘处剪力 V1=(土的重力+盖板自重)×净跨径/2(KN) 2) 由车辆荷载引起的内力：跨中弯矩 M2=车轮压强× L2/8 （ KNm） 边墙内侧边缘处剪力 V2=车轮压强×净跨径

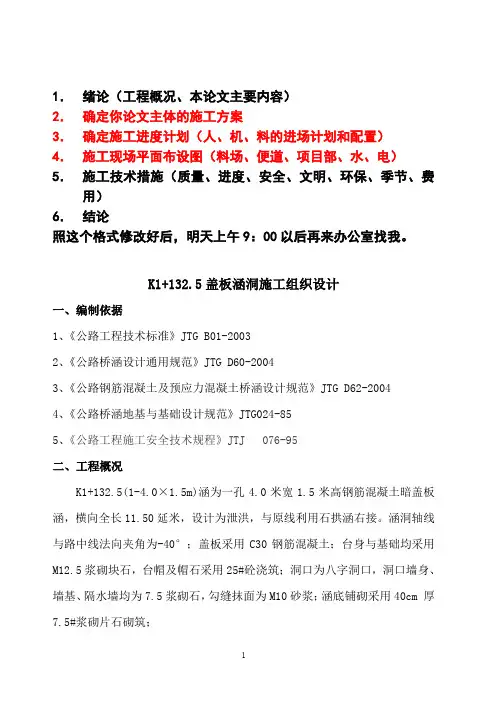

钢筋混凝土盖板涵施工方案 一、适用范围 本施工方案适用于全线钢筋混凝土盖板涵施工。 二、编制依据及原则 2.1、编制依据 《公路工程技术标准》 JTG B01-2003； 《公路桥涵设计通用规范》 JTG D60-2004； 《公路桥涵施工技术规范》 JTG/T F50-2011； 《公路勘测规范》JTG C10—2007； 《公路工程质量检验评定标准》JTG F80/1-2004； 《公路工程施工安全技术规程》JTJ 076-95； 《云南省高速公路施工标准化实施要点——工点建设和工程施工》； 《G56杭州至瑞丽高速公路宣威至曲靖段——两阶段施工图设计》。 2.2、编制原则 2.2.1、响应和遵守招标文件中的安全、质量、工期、环保、文明施工等的规定及公路建设工程施工合同条件、合同协议条款及补充协议内容； 2.2.2、坚持专业化作业与综合管理相结合。充分发挥专业人员和专用设备的优势，综合管理，合理调配，采用先进的施工技术，科学安排各项施工程序； 2.2.3、安全无事故，确保质量第一，保证施工人员人身健康安全； 2.2.4、文明施工，重视环保，珍惜土地，合理利用，严格执行环境管理体系和职业健康安全管理体系。 三、工程概况 该段地表大部分覆盖第四季残坡积（Q4el+dl）黏土，含少量碎石和角砾，局部为粉质粘土或粉土，多为硬塑状态，局部为可塑，为红粘土，属高液限，厚度5—10m不等，山间盆地低洼平缓部位较厚，向两侧山前斜坡地带逐渐变薄。其下为二叠系下统栖霞组(P1q）灰岩，层状构造，钙质胶结，多呈中风化，节理
（溶蚀）裂隙较发育，岩体多呈块石状镶嵌结构，强度较高，局部山前斜坡地带出露。 本合同段主线里程K84+000~K115+700，另含热水连接线、热水互通、格依加水站共设105道涵洞：其中钢筋混凝土盖板涵60道，钢筋混凝土盖板通道31道，钢筋混凝土拱涵9道，钢筋混凝土圆管涵5道。钢筋混凝土盖板涵跨径有1.5m，2m，3m，4m。全线涵洞均为暗涵。钢筋混凝土拱涵跨径为5m，钢筋混凝土圆管涵孔径为1m。 盖板涵洞主要尺寸如下表：长度单位：m 表3-1盖板涵洞主要尺寸 涵洞类别 净跨 (标准跨径) 涵顶 填土高度盖板长度L 斜度 （α）备注 钢筋混凝土盖板涵1.5、2.0 0.5~15.0 1.9、2.4 0°~45°环境条 件：II类3.0、4.0 0.5~15.0 3.5、4.6 四、施工进度计划 以一座涵洞为例，施工计划工期为2015年2月4日至2015年3月18日，共43天。
S451宁都赖村至泉水迳段公路改建工程 盖板涵施工方案 编制：廖晖 审核：梁俊 审批：谢海平 江西联兴公路工程有限公司 二〇一七年九月
盖板涵施工方案 一、工程概况： 1、项目位置 本项目路线经赖村村、跨青溪河后经王村、沿步青塔山脚布线，下穿宁定高速河里高架桥、经何包圩、山迳、大窝里、泉水、大迳里，路线终于与瑞金市交接的泉水迳，终点桩号为K8+844，路线全长8.844km。 2、设计要求 该道路为二级公路。 3、沿线地形地貌 工程位于赖村镇境内，区内水系发达，江河通过；地表沟渠纵横交错，主要为农田灌溉水渠。区内有多条乡村公路贯穿全区，其他乡村公路在区内纵横交错，交通便利。 二、工程数量 本段起始桩号为K0+000至K8+844，路线长8.844km，共24道盖板涵：539m。具体位置和数量见下表：
二、计划施工工期 计划开工日期：2017年12 月9 日，计划完工日期：2018年 5 月25 日。 三、施工组织 1、施工准备: 熟悉图纸，进行技术交底。 2、现场调查
依据设计图纸资料及定出的涵洞中线，结合现场实际地形、地质情况，对进出水口高程等进行复核。 3、材料准备 根据设计和有关施工规范要求选定涵洞施工所需水泥、砂、碎石、片石和钢筋等材料的品种和规格，并按设计和有关规范取样进行原材料检验，经检验合格的原材料由项目部材料管理人员根据工程进展需要，分期送往施工现场。 4、施工人员和机具 所需的管理及施工人员已经到场，各类机具和设备已配齐，性能良好，并已到位。 5、施工场地布置 据现场调查，为方便施工，考虑到本项目涵洞较小所需材料不多，因此，所需的材料用汽车运至施工地点附近 四、主要施工方法及工艺 (一)、施工准备及放样 施工前按设计图纸复核放线，结合现场实际情况，检查新建涵洞位置是否正确，地质情况是否与设计图纸所描述相符，避免因标高、位置和地质情况上的不符而对结构物的总体各项指标造成不必要的影响。 正式施工前清除基础上的植被及附着物，清除完成后根据设计盖板涵的位置进行基础的定位放样。 （二）基坑外挖沟水泵抽水排水。 由于基坑离地面不高，所以采用基坑外挖沟水泵抽水排水。 (三)、基坑开挖 根据测量人员放出的基坑开挖线进行开挖（根据土质及开挖深度确定放坡率），一般情况每边应多挖0.5～1.0m。开挖采用机械开挖，自卸汽车运输运至弃土场，如基坑开挖较深时分台阶开挖，挖至离基底15cm时采用人工清至设计标高，防止扰动基底及超挖。基坑开挖完成后检测基底承载力是否符合设计及规范
盖板涵设计规范
盖板涵设计规范 篇一：钢筋混凝土盖板涵设计规范 设计说明 一、技术标准与设计规范： 1、交通部部颁标准《公路工程技术标准》JTJ 001-97 2、交通部部颁标准《公路桥涵设计通用规范》JTJ 021-89 3、交通部部颁标准《公路砖石及混凝土桥涵设计规范》JTJ 022-85 4、交通部部颁标准《公路桥涵地基及基础设计规范》JTJ 024-85 5、交通部部颁标准《公路桥涵施工技术规范》JTJ 041-2000 二、技术指标 1、净跨径：1.5、2.0、2.50、3.00、4.00米 2、斜度：0o、10o、20o、30o、40o（涵洞轴线与路线法线之夹角） 3、荷载等级：汽车——20级，挂车——100；汽车——超20级，挂车——120 4、涵洞净跨径、净空及地基土的容许承载力： 三、主要材料 四、设计要点 1、盖板采用简支板计算图式进行设计。按承载能力极限
状态和正常使用极限状态分别 进行计算和验算。 2、盖板的计算高度按d1计，为提高盖板强度在盖板跨中加厚为d2。预制盖板宽度为 99cm。 3、盖板底层设受力主筋，顶层设架立钢筋，各种钢筋沿板长和板宽方向均匀布置。 4、当涵洞为斜交时，涵身部分中板以正交预制板铺设，二端洞口部分以梯形现浇钢筋混凝土板构成，梯形板支撑端短边长度99Ld50(cm)，钢筋构造见相应图纸。 5、路面车辆活荷载对涵顶的压力按30 o 角进行分布；填土内摩擦角为35 o，土容重 18KN/m。 6、涵台的计算按四铰框架模式进行。 7、当涵洞跨径L<2.0M时，支撑梁可采用块石砌筑。L=2.0M时宜采用钢筋混凝土浇 筑。 8、当涵洞过水流量按无压力式涵洞设计。确定涵底坡度时，一般应小于本图册水力计 算表中设定流速下的最大坡度imax，同时应大于表中的临界坡度Ik。当设计涵底坡度小于临界坡度时，泄水能力应予折减。 9、图册中涵洞洞口形式均采用八字墙式，如采用其它形
4米净跨径明盖板涵整体计算 一.盖板计算 1.设计资料 汽车荷载等级：公路-I级；环境类别：I类环境； 净跨径：L0=4m；单侧搁置长度：；计算跨径：L=； 盖板板端厚d1=33cm；盖板板中厚d2=33cm；盖板宽b=；保护层厚度c=3cm；混凝土强度等级为C30；轴心抗压强度f cd=；轴心抗拉强度f td=； 主拉钢筋等级为HRB335；抗拉强度设计值f sd=280Mpa； 主筋直径为22mm，外径为24mm，共9根，选用钢筋总面积A s= 涵顶铺装厚H1=10cm；涵顶表处厚H2=9cm； 盖板容重γ1=25kN/m3；涵顶铺装容重γ2=25kN/m3；涵顶铺装容重γ3=23kN/m3 根据《公路圬工桥涵设计规范》(JTG D61-2005)中关于涵洞结构的计算假定：盖板按两端简支的板计算，可不考虑涵台传来的水平力
2.外力计算 1) 永久作用 (1) 涵顶铺装及涵顶表处自重 q=(γ2·H1+γ3·H2)·b=(25×+23××=m (2) 盖板自重 g=γ1·(d1+d2)·b/2/100=25×(33+33)×2 /100=m 2) 由车辆荷载引起的垂直压力（可变作用） 根据《公路桥涵设计通用规范》(JTG D60-2004)中关于车辆荷载的规定：车辆荷载顺板跨长
L a= 车轮重 P=70kN 根据《公路桥涵设计通用规范》(JTG D60-2004)中关于汽车荷载冲击力的规定：汽车荷载的局部加载，冲击系数采用 车轮重压强 p=·P/L a=×70/=m 3.内力计算及荷载组合 1) 由永久作用引起的内力 跨中弯矩 M1=(q+g)·L2/8=+×8= 边墙内侧边缘处剪力 V1=(q+g)·L0/2=+×4/2= 2) 由车辆荷载引起的内力
施工方案 一、工程概况： 该盖板通道位于K112+230 1-4×4米,为便于排水,设置1.5%地坡度,洞口形式为八字式,涵洞长度30.45m,填土高度为0.83～0.91m. 二、施工部署： 施工放样,开挖基坑,浇筑基础及台身砼,盖板采用现浇法. 该盖板通道由涵洞施工队负责,计划上场26人,另外配质检工程师一名,试验员一名. 三、施工准备： 1、施工放样工作已完成； 2、机械设备已经到位,并已经调试好, 3、人员全部进场. 4、施工便道都已经整修完毕. 5、施工场地已经平整完毕,施工用电.施工用水也已准备就绪. 四、施工进度计划 该盖板涵从4月25日开始,到6月20日结束 施工进度计划表
五.机械设备及劳动力安排表 劳动力安排表 六.详细地施工工艺及施工方法： 1.盖板涵施工顺序为：清理场地→ 测量放线→ 开挖基坑→ 基础施工→ 台身施工→ 盖板施工→ 回填. 2 .基坑放线 根据设计图纸放线,盖板涵中心线及基坑开挖线.并经过监理工程师复核同意.
3.基坑开挖 根据基坑开挖线,用挖掘机开挖基坑到设计标高顶15cm,然后人工开挖修整至设计标高. 4.基础施工 人工整修基础底后,四周挖排水沟及汇水坑,及时把坑中集水抽干.进行地基承载力检测,如地基承载力与设计要求不符时,及时与设计单位联系,同时上报监理工程师,按要求处理,进行换填处理后,要检测其承载力,使其达到要求为准.基础处理完毕后,重新测量放线,立模板,绑扎钢筋,经过质检员检查后,通知监理工程师和驻地测量监理,检查合格后进行基础浇筑,养护7天. 5.台身施工 基础检查合格后,重新进行测量放线,立模板,倒角与墙身一起浇筑,钢模板保证垂直度,有坡度地应事先在基础上预埋Φ25钢筋,以保证钢模不滑动.墙身高度超过3米,按设计要求设钢筋网.浇筑砼,养护7天. 6.盖板施工 盖板采用现浇施工,等台身检查合格后,测标高,架设底模,底模采用钢模,浇筑盖板,养护至少7天. 7.回填 当砼强度达到设计强度75%后,方进行台背回填施工.填土时两个涵台同时对称填筑,回填范围沿线路方向不小于两倍孔径,底部不小于2m,采用透水性良好地砂砾分层回填,每层松铺厚度不超过15cm,填料最大粒径不超过50mm,涵顶填土厚度小于100cm时,重型机械车辆不能通过. 盖板通道按设计要求设沉降缝,缝宽1～2cm,用沥青麻絮填塞.外侧用沥青和油毡密实,形成防水层.
碧沙北路道路工程盖板涵施工方案 编制： 审核： 批准： 日期： 四川永志建设有限责任公司 碧沙北路道路工程项目部
目录 一、编制依据 0 二、工程概况 0 三、施工准备 (2) 四、施工进度计划 (3) 五、施工方案 (3) 1、施工放样 (3) 2、基坑开挖 (3) 3、钢筋工程 (3) 4、模板与支架 (5) 5、混凝土工程 (6) 6、沉降缝的处理 (6) 7、回填 (7) 8、质量标准 (7) 9、盖板涵施工工艺框图 (8) 六、质量通病和预防措施 (8) 1、砼工程质量通病 (8) 2、钢筋工程质量通病 (10) 十、环境保护技术措施 (17)
盖板涵施工方案 一、编制依据 1、碧沙北路道路工程施工设计图纸； 2、国家有关方针政策和国家有关标准、规范、规则、规程和验标及集团公司相关要求； 3、主要的工程技术规范、标准、规则、规程； 4、《关于坪山新区碧沙北路跨大鹏半岛支线供水工程路段原水管保护意见的复函》 二、工程概况 1、碧沙北路道路工程位于深圳市坪山新区碧岭、沙湖片区，南起科环路口，北至横坪公路，全长约 1.48 公里，道路等级为城市主干道，规划红线宽50～60米，双向六车道，设计行车速度50 公里/小时,路线起讫桩号为K0+453.744～K1+933.307， 2、本工程在坪山新区汤坑保障房出入口K0+540～K0+555右幅，跨越大鹏半岛支线供水原水管处设置了一座盖板箱涵，长15m；在K0+453.744起点处右幅，跨越规划的科环路时也设置了一座盖板箱涵，长度为36m，对箱涵基础的地基承载力要求≥250KPa，否则需考虑地基处理。 3、盖板涵侧墙及盖板分别采用C30、C35砼，抗渗等级P6。顶板和侧墙每隔7.5m设置一道贯穿基底的沉降缝，缝宽2cm，内部填充沥青麻筋或沥青木板，当地基土质有明显差异时在两种地基土交界处亦设置沉降缝。
板涵、盖板涵设计要点及施工注意事项(一) 一、类型 1、分离式基础钢筋混凝土盖板涵洞一般适用于涵顶填土厚度0.5m~4.5m。 2、整体式基础钢筋混凝土盖板涵洞一般适用于涵顶填土厚度2.5m~7.5m。 二、上部构造设计要点 1、装配式钢筋混凝土预制板按简支板计算内力，不考虑涵台传来的水平力。 2、盖板涵设计为变厚度板，根据内力计算分别确定跨中与板端的厚度 3、计算涵洞上车辆荷载引起的竖向土压力时，车轮按其着地面积的边缘向下按30°扩散，当几个车轮的扩散线相重叠时扩散面积以最外边扩散线为准。 4、盖板上小填土为0.5m。 5、预制盖板按99cm和74cm两种宽度绘制，若需要变更盖板宽度时，可参照本图的陪筋根数，按实际板宽进行折算。 6、当斜交涵洞时，洞口两端盖板设计为梯形盖板，可预制安装亦可现场浇筑。 二、下部构造设计要点 1、计算涵台内力时，将分离式基础盖板涵结构型式简化成盖板与涵底铺砌为横向支撑，涵台为上下端简支的竖梁，承受台后的水平压力；对整体式基础盖板涵涵洞，按一端简支，一端固定的竖梁计算。 2、台后荷载换算成土柱高度，计算台后土压力。 3、涵洞之基底应力超出本图拟定的土的基底应力容许值范围后，不能直接使用。此时要求提高土基承载能力，在基底设置砂砾石或碎石垫层或基层材料，提高基底土承载能力。 4、部分涵顶填土厚度较小的涵洞，在荷载作用下台身产生较大的偏心距，设计适当加大了按弯曲抗拉强度验算条件计算的台身宽度。 板涵、盖板涵设计要点及施工注意事项(二) 1、涵顶填土对涵洞的竖向压力按土柱重力计算，车辆荷载以车轮着地面积的边缘向下按30o 角度分布。 2、钢筋混凝土板（明）涵，跨径1.5m者，板块间无横向联系，按单块受力计算；跨径2、 3、4 m者，板块间设企口缝，用企口榫槽混凝土连接，车辆荷载横向分布按铰接板计算。截面按叠合板设计，考虑4 cm厚的涵面混凝土铺装层参与预制板共同作用。因此要求涵面铺装层与预制板紧密结合。 3、钢筋混凝土盖板（暗）涵板块间无横向联系，按单块板受力计算，且按不同填土高度计算盖板厚度和配筋。 4、涵台利用盖板及涵底铺砌（或支撑梁）作为上、下端的支撑，构成框架体系，涵台作为上、下端简支承受台背水平土压力的竖梁进行计算。 5、为使涵台与盖板连接起到支撑作用，涵台顶面作成椅背与盖板顶面齐平抵紧。也可采用栓钉连接的方式，此时台帽应预埋与盖板锚栓孔位置相对应的锚栓钢筋。 6、对于钢筋混凝土板涵，在台帽上设置三角垫层，以使涵面形成1.5％的横坡。 7、台帽或涵台顶面，应铺设厚度不小于1cm的油毛毡垫层。 8、为了对涵洞下端起支撑作用，涵底必须铺砌。不作铺砌时，也必须每隔2~3m砌筑一条30×40cm的浆砌块石或混凝土支撑梁。 9、钢筋混凝土板涵的地基承载力不得低于0.2MPa。钢筋混凝土盖板涵涵台尺寸，大多数情况下是受地基承载力控制。当地基承载力不足时，应进行换土或另行计算尺寸。 10、盖板预制时必须在混凝土达到设计强度的70％后才允许脱底模、堆放和运输。堆放和运输时，必须在盖板端部用两点搁支，并不得使上、下面倒置。
盖板涵施工技术方案 1、总则 1.1编制依据 《公路桥涵施工技术规范》 《质量检验评定标准》 《两阶段施工设计图》 1.2工程概况 K14+842涵洞设计为4*4.5的盖板涵，涵洞轴线与道路中线法向夹角为0度。涵长为59米，基础为厚0.9米整体式基础，墙身厚度为1.1米。 2、施工准备 2.1技术准备 2.1.1图纸复核 ⑴组织技术人员加强设计图的复核工作，主要复核涵洞（通道）进出口标高、涵洞长度、进出口形式，尤其是斜交涵洞（通道）八字墙或端墙要进行仔细计算复核，确定无误方可施工。 ⑵加强实地调查，特别是实地调查地方道路、水系，进一步复核设计的合理性和准确性，如与现场情况不符，则应对涵洞通道的位置、型式、跨径等方面进行调整。 2.1.2施工方案拟定 ⑴涵洞基础、盖板部位施工采用跳段施工，即每个部位进行间隔施工，墙身部位施工采用滑模施工。 ⑵盖板根据场地条件和涵洞形式采用搭设支架间隔现浇施工。 2.2现场调查 ⑴依据设计资料及定出的涵洞中线，结合现场实际地形、地质情况，认真核对施工范围内是否有对施工有影响的构造物、树木、地下管线等，如有则及时联系有关单位解决。
⑵对应设计图调查实际的地方道路、水系、基础地质情况，作出合理临时改道、改沟等分流方案和具体措施，以施工期间不妨碍当地居民日常生活和生产为原则。 2.3施工场地平整 施工前应对涵洞位置场地合理规划，大致整平并做适当的硬化处理，涵洞基坑四周设置截排水措施。 2.4测量准备 ⑴按涵洞（通道）设计尺寸放出涵洞的纵、横轴线和开挖轮廓线。 ⑵基坑四周设置控制桩控制基坑方位、尺寸、标高， 轮廓测量应根据涵洞基础尺寸、基坑开 挖深度、施工襟边宽度、坡度综合考虑，控制桩应设置在比较稳固的位置， 防止毁坏，便于施工过程 中进行复核。 2.5模板机具准备 ⑴涵洞墙身采用大块钢模板施工，每方米，面板度不小于规则，模板缝整齐。 道）主要施装载机、吊等。 测量放 样
贵州文峰国际生态养老健康城场地平整排水管道工程 盖板涵洞专项施工方案 编制：______________________ 复核：______________________ 审批：_____________________ 福建兴隆路桥建设有限公司 贵州文峰国际生态养老健康城场地平整排水管道工程项目部2015 年9月 一、工程概况
本排水工程为贵州文峰国际生态养老健康城场地平整排水管道工程， 此项目是解决现场的排水工程，采用2孔3.55*4钢筋混凝土盖板涵，起点接通贵惠大道已建涵洞，终点接入涟江。 区域范围内进行平场，主要是填方，并且填方量较大，最大填方高度有7m 左右。沿场地现有河沟设置钢筋混凝土盖板涵，长度为322.3m。 二、设计依据 1、《公路工程技术标准》(JTG BO1-2014); 2、《公路桥涵设计通用规范》(JTG D60-2004)； 3、《公路圬工桥涵设计规范》(JTG D61-2005); 4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)； 5、《公路桥涵地基及基础设计规范》(JTJ024-85); 6、《公路桥涵施工技术规范》(JTG/T F50-2011); 7、《公路工程混凝土结构防腐蚀技术规范》(JTG/T B07-01--2006); &《公路涵洞设计细则》(JTG/T D65-04--2007); 9、交通部现行其他相关标准、规范。 10、《建筑地基基础工程施工质量验收规范》GB5020-2002 11、《建筑边坡工程技术规范》GB50330-2013 12、《土方与爆破工程施工及验收规范GB50201-2012〉 三、设计原则 1、满足《余庆总体规划》要求。 2、严格执行专业技术规范及有关方针政策。

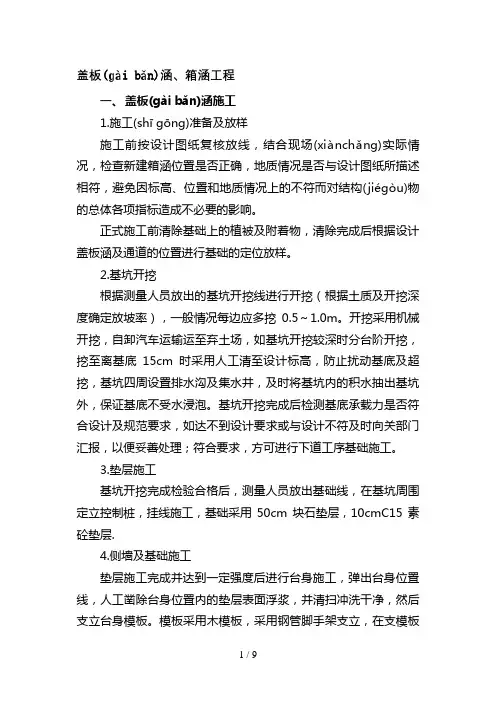

K61+691盖板涵施工方案 一、工程概况： 本涵洞为钢筋砼盖板涵，中心桩号为K61+691，交角45度，跨径为4m，净高3m，涵长47.42m，进出口为挡墙。 二、计划施工工期 计划开工日期：2009年 6 月25 日， 计划完工日期：2009年7 月30 日。 三、主要材料 采用预制圆管与盖板。 四、主要施工方法及工艺 (一)、施工准备及放样 施工前按设计图纸复核放线，结合现场实际情况，检查新建涵洞位置是否正确，地质情况是否与设计图纸所描述相符，避免因标高、位置和地质情况上的不符而对结构物的总体各项指标造成不必要的影响。 正式施工前清除基础上的植被及附着物，清除完成后根据设计盖板涵及通道的位置进行基础的定位放样。 (二)、基坑开挖 根据测量人员放出的基坑开挖线进行开挖（根据土质及开挖深度确定放坡率），一般情况每边应多挖0.5～1.0m。开挖采用机械开挖，自卸汽车运输运至弃土场，如基坑开挖较深时分台阶开挖，挖至离基底15cm时采用人工清至设计标高，防止扰动基底及超挖，基坑四周设置排水沟及集水井，及时将基坑内的积水抽出基坑外，保证基底不受水浸泡。基坑开挖完成后检测基底承载力是否符合设计及规范要求，如达不到设计要求或与设计不符及时向关部门汇报，以便妥善处理；符合要求，方可进行下道工序基础施工。 (三)、基础施工 基坑开挖完成检验合格后，测量人员放出基础线，支立模板，模板采用钢
模板，支立模板要稳固，接缝严密、平顺，测出基础砼的浇注高度标线。基坑内必须保证无积水、无杂物。基础模板支立完毕后，在浇注基础砼前，及时涂刷脱模剂，并且用清水把基础底面湿润。在浇注基础砼时，倾落高度大于2米，应通过串筒或滑槽设施下落，每层浇筑厚度控制在30cm内，出料口下面，混凝土堆积高度不宜超过1米。砼由砼拌和站集中拌和，砼运输车运送。滑槽或吊车吊装入模，插入式振捣器振捣砼。严防过振或漏振，保证砼外露面光滑、平整、美观。拆模后及时洒水养生，不少于7天。基础强度达到拆模强度后，立即拆模，拆模时要轻敲轻打，以免损伤主体砼或砼表面出现划痕。 (四)、台身施工 基础砼施工完成并且砼达到一定强度后进行台身施工，弹出台身位置线，人工凿除台身位置内的基础表面浮浆，并清扫冲洗干净，然后支立台身模板。模板采用钢模板，采用钢管脚手架支立，在支立墙身模板时，脚手架必须支立在有足够承载力的地面上，防止支架沉陷，使浇筑混凝土结构变形。模板支立要牢固、稳定，接缝严密、平顺，模板支立的平整度与垂直度必须满足规范要求。在模板支立完毕后，按规范要求检查模板的平整度、垂直度、几何尺寸。 砼浇注时派专人看护模板防止跑浆、跑模。砼由砼拌和站集中拌和，砼运输车运送。采用吊车垂直运输，串筒配合入模，分层浇注，每层浇注厚度控制在30cm以内。振捣时振捣棒扦入下层5～10cm，保证上下层砼结合良好，严禁过振或漏振，保证砼外光、内实。混凝土浇筑完成后，待表面收浆后尽快对混凝土养生。拆模后应及时洒水养生，保证砼养生湿度，确保砼质量。沉降缝按图纸设计要求每4～6mm设沉降缝一道，沉降缝衬2cm厚沥青松木版，缝宽2cm，并用沥青麻絮将其沉降缝填塞10cm深，用15号水泥砂浆沟缝，厚为2cm。 (五)、台帽施工 盖板涵台帽所用的钢筋在钢筋加工场集中下料、加工，现场绑扎，自检合格后报监理工程师签字转序。支立模板时要准确测量出两台背墙之间净距，使空心板能够顺利吊装。然后支立模板，采用吊车垂直运输砼，从一端向另一端一次性浇筑砼。 (六)、盖板施工 1、采用钢筋砼现浇，砼采用集中拌和，所有砼均由拌和站供应，砼采用输

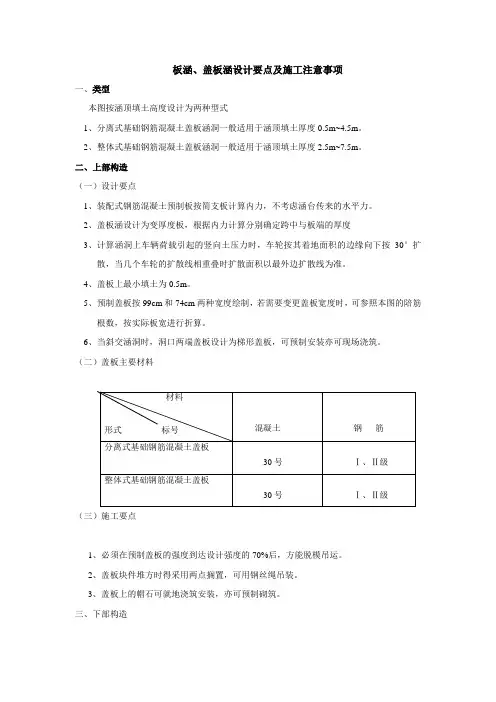

板涵、盖板涵设计要点及施工注意事项 一、类型 本图按涵顶填土高度设计为两种型式 1、分离式基础钢筋混凝土盖板涵洞一般适用于涵顶填土厚度0.5m~4.5m。 2、整体式基础钢筋混凝土盖板涵洞一般适用于涵顶填土厚度2.5m~7.5m。 二、上部构造 （一）设计要点 1、装配式钢筋混凝土预制板按简支板计算内力，不考虑涵台传来的水平力。 2、盖板涵设计为变厚度板，根据内力计算分别确定跨中与板端的厚度 3、计算涵洞上车辆荷载引起的竖向土压力时，车轮按其着地面积的边缘向下按30°扩 散，当几个车轮的扩散线相重叠时扩散面积以最外边扩散线为准。 4、盖板上最小填土为0.5m。 5、预制盖板按99cm和74cm两种宽度绘制，若需要变更盖板宽度时，可参照本图的陪筋 根数，按实际板宽进行折算。 6、当斜交涵洞时，洞口两端盖板设计为梯形盖板，可预制安装亦可现场浇筑。 （二）盖板主要材料 （三）施工要点 1、必须在预制盖板的强度到达设计强度的70%后，方能脱模吊运。 2、盖板块件堆方时得采用两点搁置，可用钢丝绳吊装。 3、盖板上的帽石可就地浇筑安装，亦可预制砌筑。 三、下部构造
