课题单相桥式整流电路执教者教学时间40×2分钟
教学方法启发讲授、项目示范、练习巩固教学用具黑板/粉笔，投影，二极管整流电路示范装置，交流电源调节器，通用双踪示波器，万用表
教学目的通过对单相桥式整流电路原理的理解，能够正确的使用和安装单向桥式整流电路或桥堆（1）根据二极管的单向导电性正确判断桥中二极管的导通、截止状态，并用波形表示；（2）使用示波器分析工作中电路的波形，正确判断桥及桥中二极管的工作情况是否正常；（3）使用万用表对桥的输入、输出电压进行测量、监控，掌握桥的输入、输出关系；（4）根据要求正确地选择二极管或集成的桥堆；
（5）正确安装整流桥并接入电路，注意好的职业习惯的培养；
教学重点单向桥式整流电路原理的理解及电路安装
教学难点（1）桥中各桥臂二极管的工作情况分析；（2）整流桥中二极管参数的选择；
（3）二极管在整流电路安装时的操作要点。
教学过程
项目内容备注
导入：8min
1、二极管的单向导电性；
2、单向半波、全波整流电路的优劣特点
使用万用表和示波器
对相关内容进行复习。
教学过程( 续) 新
课：
65
min
单相桥式
整流电路
原理
(35min)
1、用不同颜色的发光二极管代替普通的整流二极管组成桥式整流电路，正确接入电
路，演示二极管整流过程。
2、将双踪示波器分别接入相邻、相对两桥臂，观察其变化过程。(1、2共18min)
3、使用万用表对其输入、输出电压进一步跟踪，调节输入电压的大小，测量输出电
压，发现它们之间的数量关系。（14min）
4、师生对上述过程进行分析，探究上述现象形成的原因。(3min)
运用模块式任务导向
教学原理，展开教学，
以突出重点、分化难
点。
器件的选
择与电路
安装
(30min)
1、根据上述原理分析，获得二极管桥式整流电路中二极管上承受最大反压、流过二
极管整流电流值与整流桥交流侧输入电压的关系，从而理解该电路在选择二极管时
所采用的经验式。
2、示范练习并指导学生根据需要选择二极管，并将其正确接入电路。
注意事项
电路安装时，一定要认准交流侧“阴阳-阴阳”串联，直流侧“阴阴-阳阳”并联；
测试桥式整流电路输入、输出电压时要注意万用表使用安全；
测试信号波形时，因测试探头“公共接地”端在测试中的作用，在测试时为了分析方便，当测试扫描一旦确
定，在进行输出、管压降测试时，不要再次调节该参数。
课堂总结及作
业布置(5min)
总结本教学单元的重点，巧妙设置问题考查学生的掌握程度，同时提出思考，为进入滤波电路学习做好铺垫。课堂答疑（2 min）针对本教学单元内的相关问题，课堂上回答学生的疑问，并对比较集中的、非常规性的问题在全班进行解释。教学反思（附后）
2
附：教学内容： 【导入部分】
使用万用表测量IN4007、IN4148、IN4004二极管的极性，复习PN 结、二极管的单向导电性，投放投影作进一步的复习，引出“理想二极管”的特性（如图1所示：理想二极管伏安特性）——二极管导通时，所承受的正向电压趋近于0，承受反向电压时，流过二极管电流趋近于0。
使用双踪通用示波器，测量单向半波、单向全波二极管整流电路整流波形的变化，复习这种变化的“好处”（——提高变压器的利用率，减小输出信号的脉动程度）和缺陷（——变压器利用率低、二极管承受反压过大），导入本教学单元内容“单向二极管桥式整流”电路（——提高变压器的利用率，保证有较好的脉动直流输出，同时二极管承受的反向电压与电源电压的最大值保持一致）。（如图2所示：二极管整流电路性能趋优转化过程）
V 2
t
0 v o
t
0 V T
t
v im
V 2
t
0 v o
t
V T1 t
2v im
0 V T
t
v im
V 2
t
v o
t
v i
V T1
V T2
+ V o -
V 2
图2 二极管整流电路性能趋优转化过
?
v i
+
V o -
V T
V 2
V
I
图1 理想二极管伏安特性
【新课部分】
在二极管整流电路示范装置的四
个桥臂上分别安装红、绿、黄、白四个
颜色的发光二极管（如图3所示：桥式
二极管整流电路），正确地接入交流电
源装置，观察发光二极管的发光情况，
用万用表测试输入、输出电压的数值，
调节电源装置的输出电压大小，重复测量每次调节后输入、输出电压数值并记录于下表中，
表：输出电压与输入电压的关系记录
次数 1 2 3 4 5 6 7 8 9 10
电源频率与发
光管闪烁情况
输入电压v2
输出电压v o
v o /v2
记录10组数据后，调节电源装置的频率，观察发光管的闪烁情况，总结管子交替变化与频率的关系，并将观察的现象记录于
表中，以便分析。
将双踪通用示波器接入输入信
号、输出信号端，相邻、相对两桥臂，
测得整流桥的信号如图4所示：二极
管桥式整流电路波形。
综合图3、图4的分析我们发现：
◆该电路具有将双向的交变电压变
换为单向的脉动电压的功能。
◆对波形的进一步观察发现，二极管
上承载电压的情况， V
1、3管、V
2、4
管
分别承受不同周期的反向电压，但管子承受的最大反向电压与电源最大反向电压相同。
以上两点满足了我们提高变压
+
V o
-
V T1
V T4
V T2
V T3
V2
V1
R 图3 桥式二极管整流电路
V2
t 0
v o
t 0
V T1、3
t V2m
V T2、4
t V2m
器利用率并降低整流管最大反向电压的要求，实现了二极管整流输出的最佳性能。
对比图3与表的记录数据，发现近似于单向全波整流电路的输入与输出间的关系，并且发现当调节电源的频率时，随着频率的增高，二极管发光闪烁不明显。
参考教材已有的公式，获得二极管桥式整流电路输入、输出之间的数量关系及二极管选择的条件：
输出电压、电流与输入电压的关系：
V O=2×0.45V2=0.9V2
I O=0.9×(V O/R L）
二极管所承受的电流及耐压值
I V=I O/2=0.45×(V O/R L）
V RM=V2m
单向桥式整流电路二极管选择条件：
I VZ≥I O/2=0.45×(V O/R L）
V RM≥V2m
举例：按要求选择整流二极管，并安装该整流电路。
有一直流负载，需要直流电压Vo=60V，直流电流Io=4A。若采用单相桥式整流电路，求电源变压器次级电压U2，并选择整流二极管。
≈66.7（V）
变压器次级电压：V
2
流过二极管的平均电流为：I
=2（A）；
V
≈94（V）
二极管承受的反向峰值电压为：V
RM
查手册可选型号为2CZ12A(3A/100V)二极管四只，或符合要求的桥堆。
将选择好的二极管按图3连接，注意在连接时交流侧、直流侧的特征——顺串，阳阳-阴阴，并且在测量输出电压时也要注意二极管直流侧输出电压的极性。
【课堂总结及作业布置部分】
◆从电路结构和信号波形上看，该整流电路相对单向半波整流电路变压器利用率提高一倍，相对单向全波整流电路，二极管承受的反向电压降低一倍，降低了整流管的耐压要求。但是，该电路输出的脉动直流电，在电源要求较高的场合，脉动的电压会使运行中的电器设备振动，容易使电器设备机械受损，因此，能够输出平稳直流电压的电源成为我们的理想选择，试想一想，怎样改进这个电路可以使输出电压接近于理想状态？（思考作业）
◆本教学单元电路中若有一个二极管反接、或虚焊、或烧毁，有何现象？说明原因。（课堂问答）
◆根据实际情况设计并制作一个单相桥式整流电路。（格式要求：写出设计的主要参数，选择元件的名称和主要参数，选择某元件的原因，电路构成图及连接好的电路，你对电路的测试情况及分析，书面作业）
【教学后记（即教学反思）】
本教学案例是为实践任务导向教学而亲历设计，本教案的设计首先考虑到中职学生行为的反复性特征，“喜新厌旧”直到“新不喜旧仍厌”，因此教学的导入显得非常重要，本教案在导入上面就抛出了本教学单元的核心——PN结构成的二极管器件的应用，用相应的仪器、设备引起同学们的感官刺激，随后的教学组织在反复测试的刺激中，验证已有的结论规律（考虑到很少同学预习功课，这样设计是让学生在练习中发现事物已有的规律），以加深对规律的感官认识。同时，通过同学们的反复测试，不断引发学生的思考，从而规范学生的职业行为能力，进而提高职业能力。
教案的设计紧扣学生发展的主题，以思考促发展，让学生在整个教学过程中，形成学生与老师、学生与学生、学生与书本的交往与互动，这种伴随思考的互动，使学生在获得教学单元主题“知识”学习的同时，职业行为能力和职业能力也得到了锻炼和不同程度的提高。
本教案实施时，有经过训练的课代表作为助手，接通、调节预设的各环节，以提高有效教学时间，在进入输入输出测试阶段，学生个体差异体现特别明显，同学之间的互动也在这个时候达到高潮，在这个43人组成的教学班，基本上7人一组，组长都是经过挑选和接受过提前训练的，主要纠正同组同学不良的职业行为——不符合职业规范的行为，负责整个测试的节奏控制和常规现象（已掌握）的解释及非常规现象（新发现）的记录、督促。预计10分钟的测试时间，5分钟的讨论时间，同学们基本上能够按照节奏推进课堂学习，遗憾的是，对于发现的非常规现象，通过课堂观察发现，同学们善于从课本上寻找已有的“答案”，而很少有同学去对照电路去分析，关于这方面的教学，还有待在今后的教学中探寻更适切的教学方法来替代。
就设计的初衷，本教案的实施，个人认为效果明显，学生能够将课堂的讨论和练习延伸，将思考持续，这似乎又回到了促进学生发展的课堂教学主题……
单相桥式全控整流电路 M a t l a b仿真 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
目录（ （ （3 4 6 8 单相桥式全控整流电路仿真建模分析 一、实验目的 1、不同负载时，单相全控桥整流电路的结构、工作原理、波形分析。 2、在仿真软件Matlab中进行单相可控整流电路的建模与仿真，并分析其波形。 二．实验内容
（一）单相桥式全控整流电路(纯电阻负载) 1.电路的结构与工作原理 电路结构 单相桥式全控整流电路（纯电阻负载）的电路原理图(截图) 工作原理 用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。 （1）在u2正半波的（0~α）区间： 晶闸管VT1、VT4承受正压，但无触发脉冲。四个晶闸管都不通。假设四个晶闸管的漏电阻相等，则==1/2 u2。 （2）在u2正半波的ωt=α时刻： 触发晶闸管VT1、VT4使其导通。电流沿a→VT1→R→VT4→b→Tr的二次绕组→a流通，负载上有电压（u d=u2）和电流输出，两者波形相位相同且=0。此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则=1/2 u2。晶闸管VT1、VT4—直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。 （3）在u2负半波的（π~π+α）区间： 晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。此时，==1/2 u2。 （4）在u2负半波的ωt=π+α时刻： 触发晶闸管VT2、VT3，元件导通，电流沿b→VT3→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电
目录 一、实验基本内容----------------------------------2 1.实验项目名称-----------------------------------2 2.实验已知条件-----------------------------------2 3.实验完成目标-----------------------------------3 二、实验条件描述-----------------------------------3 1.主要设备仪器-----------------------------------3 2.小组人员分工-----------------------------------3 三、实验过程描述-----------------------------------4 1.实现同步---------------------------------------4 2.半控桥纯阻性负载试验---------------------------4 3.半控桥阻-感性负载（串联L=200mH）实验-----------6 四、实验仿真---------------------------------------9 五、实验数据处理及讨论-----------------------------18 六、实验思考---------------------------------------22
一、实验基本内容 1.实验项目名称：单相半控桥整流电路实验 2.实验已知条件：单相半控桥整流电路如图所示，图中晶闸管VT1,二极管VD4组成一对桥臂，VT3,VD2组成另一对桥臂，变压器u2加在桥臂的中间。 (1)阻性负载电源电压u2在（0，α），VD2,VT3承受反向阳极电压处于截止状态，由于VT1未加触发脉冲而使VT1,VD4处于正向阻断状态，此时ud=0 , uVT1=u2, uVD2= -u2, uVT3=0, uVD4=0；wt=α时刻，触发VT1，VT1，VD4立即导通，VD2，VT3承受反向电压关断，此时ud= u2 , uVT1= 0, uVD2= -u2, uVT3=-u2, uVD4=0；u2在负半周（π，π+α）期间，VT3,VD2虽然承受正向阳极电压但由于门极没有触发信号而正向阻断，此时ud=0,uVT1=0,uVD4=u2,uVT3= -u2,uVD2=0; wt=π+α时刻触发VT3，则VT3,VD2，此时ud= u2，uVT1=-u2，uVD4=u2, uVT3=0, uVD2=0。 (2)感性负载负载电感足够大从而使负载电流连续且为一水平线。电源电压u2的正半周，wt=α时刻触发晶闸管VT1，则VT1，VD4立即导通，电流从电源出来经VT1,负载，VD4流回电源，此时ud=u2。当wt=π时，电源电压u2经零变负，由于电感的存在，VT1将继续导通，此时a点电位较b点电位低，二极管自然换相，从VD4换至VD2,这样电流不再经过变压器绕组，而由VT1,VD2续流，忽略器件导通压降，ud=0，整流电路不会输出负电压。电源电压u2的负半周，wt=π+α时刻触发VT3，则VT3,VD2导通，使VT1承受反向电压关断，电源通过VT3和VD2又向负载供电，ud= -u2。U2从负半周过零变正时，电流从VD2换流至VD4,电感通过VT3,VD4续流，ud又为零。以后，VT1再次触发导通，重复上诉过程。 3. 实验完成目标： （1）实现控制触发脉冲与晶闸管同步。
电力电子课程设计报告
目录 一、设计任务说明 (3) 二、设计方案的比较 (4) 三、单元电路的设计和主要元器件说明 (6) 四、主电路的原理分析 (9) 五、各主要元器件的选择： (12) 六、驱动电路设计 (14) 七、保护电路 (16) 八、元器件清单 (21) 九、设计总结 (22) 十、参考文献 (23)
一、设计任务说明 1.设计任务： 1)进行设计方案的比较，并选定设计方案； 2)完成单元电路的设计和主要元器件说明； 3)完成主电路的原理分析，各主要元件的选择； 4)驱动电路的设计，保护电路的设计； 5)利用仿真软件分析电路的工作过程； 2.设计要求： 1)单相桥式相控整流的设计要求为： 负载为感性负载，L=700mH，R=500Ω 2)技术要求： A.电网供电电压为单相220V； B.电网电压波动为5%——10%； C.输出电压为0——100V;
二、设计方案的比较 单相桥式整流电路有两种方式，一种是单相桥式全控整流电路，一种是单相桥式半控整流电路。主要方案有三种： 方案一： 采用单相桥式全控整流电路，电路图如下： 对于这个电路，每一个导电回路中有两个晶闸管，即用两个晶闸管同时导通以控制导电的回路，不需要续流二极管，不会出现失控现象，整流效果好，波形稳定。变压器二次绕组不含直流分量，不会出现变压器直流磁化的问题，变压器利用率高。 方案二： 采用单相桥式半控整流电路，电路图如下： 相较于单相桥式全控整流电路，对每个导电回路进行控制，只需一个晶闸管，而另一个用二极管代替，这样使电路连接简便，且
降低了成本，降低了损耗。但是若无续流二极管，当α突然增大到180°或触发脉冲丢失时，会发生一个晶闸管持续导通而两个二极管轮流导通的情况，这使d U成为正弦半波，级半周期d U为正弦波，另外半周期d U为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形，即失控现象。因此该电路在实际应用中需要加设续流二极管。 综上所述：单相桥式半控整流电路具有线路简单、调整方便的优点。但输出电压脉动冲大，负载电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量,使铁心磁化，变压器不能充分利用。而单相桥式全控整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。因此选择方案一的单相桥式全控整流电路。
课题单相桥式整流电路执教者教学时间40×2分钟 教学方法启发讲授、项目示范、练习巩固教学用具黑板/粉笔，投影，二极管整流电路示范装置，交流电源调节器，通用双踪示波器，万用表 教学目的通过对单相桥式整流电路原理的理解，能够正确的使用和安装单向桥式整流电路或桥堆（1）根据二极管的单向导电性正确判断桥中二极管的导通、截止状态，并用波形表示；（2）使用示波器分析工作中电路的波形，正确判断桥及桥中二极管的工作情况是否正常；（3）使用万用表对桥的输入、输出电压进行测量、监控，掌握桥的输入、输出关系；（4）根据要求正确地选择二极管或集成的桥堆； （5）正确安装整流桥并接入电路，注意好的职业习惯的培养； 教学重点单向桥式整流电路原理的理解及电路安装 教学难点（1）桥中各桥臂二极管的工作情况分析；（2）整流桥中二极管参数的选择； （3）二极管在整流电路安装时的操作要点。 教学过程 项目内容备注 导入：8min 1、二极管的单向导电性； 2、单向半波、全波整流电路的优劣特点 使用万用表和示波器 对相关内容进行复习。
教学过程( 续) 新 课： 65 min 单相桥式 整流电路 原理 (35min) 1、用不同颜色的发光二极管代替普通的整流二极管组成桥式整流电路，正确接入电 路，演示二极管整流过程。 2、将双踪示波器分别接入相邻、相对两桥臂，观察其变化过程。(1、2共18min) 3、使用万用表对其输入、输出电压进一步跟踪，调节输入电压的大小，测量输出电 压，发现它们之间的数量关系。（14min） 4、师生对上述过程进行分析，探究上述现象形成的原因。(3min) 运用模块式任务导向 教学原理，展开教学， 以突出重点、分化难 点。 器件的选 择与电路 安装 (30min) 1、根据上述原理分析，获得二极管桥式整流电路中二极管上承受最大反压、流过二 极管整流电流值与整流桥交流侧输入电压的关系，从而理解该电路在选择二极管时 所采用的经验式。 2、示范练习并指导学生根据需要选择二极管，并将其正确接入电路。 注意事项 电路安装时，一定要认准交流侧“阴阳-阴阳”串联，直流侧“阴阴-阳阳”并联； 测试桥式整流电路输入、输出电压时要注意万用表使用安全； 测试信号波形时，因测试探头“公共接地”端在测试中的作用，在测试时为了分析方便，当测试扫描一旦确 定，在进行输出、管压降测试时，不要再次调节该参数。 课堂总结及作 业布置(5min) 总结本教学单元的重点，巧妙设置问题考查学生的掌握程度，同时提出思考，为进入滤波电路学习做好铺垫。课堂答疑（2 min）针对本教学单元内的相关问题，课堂上回答学生的疑问，并对比较集中的、非常规性的问题在全班进行解释。教学反思（附后） 2
实验三三相桥式全控整流电路实验 一．实验目的 1．熟悉MCL-18, MCL-33组件。 2．熟悉三相桥式全控整流电路的接线及工作原理。 二．实验内容 1．MCL-18的调试 2．三相桥式全控整流电路 3．观察整流状态下，模拟电路故障现象时的波形。 三．实验线路及原理 实验线路如图3-12所示。主电路由三相全控整流电路组成。触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。三相桥式整流电路的工作原理可参见“电力电子技术”的有关教材。 四．实验设备及仪器 1．MCL—Ⅱ型电机控制教学实验台主控制屏。 2．MCL-18组件 3．MCL-33组件 4．MEL-03可调电阻器（900 ）
6．二踪示波器 7．万用表 五．实验方法 1．按图3-12接线，未上主电源之前，检查晶闸管的脉冲是否正常。 （1）打开MCL-18电源开关，给定电压有电压显示。 （2）用示波器观察MCL-33的双脉冲观察孔，应有间隔均匀，相互间隔60o的幅度相同的双脉冲。 （3）用示波器观察每只晶闸管的控制极、阴极，应有幅度为1V—2V的脉冲。注：将面板上的Ublf接地（当三相桥式全控整流电路使用I组桥晶闸管VT1~VT6时），将I组桥式触发脉冲的六个琴键开关均拨到“接通”，琴键开关不按下为导通。 （4）将给定输出Ug接至MCL-33面板的Uct端，在Uct=0时，调节偏移电压Ub，使?=90o。(注：把示波器探头接到三相桥式整流输出端即U d 波形, 探头地线接到晶闸管阳极。) 2．三相桥式全控整流电路 （1）电阻性负载 按图接线，将Rd调至最大450? (900?并联)。 三相调压器逆时针调到底，合上主电源，调节主控制屏输出电压U uv、U vw、U wu，从0V调至70V(指相电压)。调节Uct，使?在30o~90o范围内变化，用示波器观察记录?=30O、60O、90O时，整流电压u d=f（t），晶闸管两端电压u VT=f（t）的波形，并记录相应的Ud和交流输入电压U2 数值。 30°90° αUd (V) U2 (V) 30°143 70 60°90 70 90°23 70 3．电感性负载 按图线路，将电感线圈(700mH)串入负载，Rd调至最大(450?)。 调节Uct，使?在30o~90o范围内变化，用示波器观察记录?=30O、60O、90O时，整流电压u d=f（t），晶闸管两端电压u VT=f（t）的波形，并记录相应的Ud和交流输入电压U2 数值。 30°90° αUd (V) U2 (V)
单相桥式全控整流电路的设计一、 1. 设计方案及原理 1.1 原理方框图 触发电路 驱动电路 整流主电路 负载 1.2 主电路的设计 电阻负载主电路主电路原理图如下： 1.3主电路原理说明 1.3.1电阻负载主电路原理 （1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。因此在0～α区间，4个晶闸管都不导通。假如4个晶闸管的漏电阻相等，则Ut1.4= Ut2.3=1/2u2。 （2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。 （3）在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管 VT1、VT4承受反向电压也不导通。 （4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿 b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
1.4整流电路参数的计算 电阻负载的参数计算如下： （1） 整流输出电压的平均值可按下式计算 U d=0.45U2（1+cos ） （1-1） 当α=0时，取得最大值，即= 0.9 ，取=100V则U d =90V，α=180o 时，=0。α角的移相范围为180o。 （2） 负载电流平均值为 I d=U d/R=0.45U2（1+cos ）/R (1-2) (3)负载电流有效值，即变压器二次侧绕组电流的有效值为 I2=U2/R (1-3) (4)流过晶闸管电流有效值为 IVT= I2/ （1-4） 二、元器件的选择 晶闸管的选取 晶闸管的主要参数如下： ①额定电压U TN 通常取和中较小的，再取靠近标准的电压等级作为晶闸管型的额定电压。在选用管子时，额定电压应为正常工作峰值电压的2～3倍， 以保证电路的工作安全。 晶闸管的额定电压 U TN=（2～3）U TM（2-1） U TM:工作电路中加在管子上的最大瞬时电压
学号：2011551917 湘潭大学 课程设计 题目单相全控桥式晶闸管整流电路设计 学院信息工程学院 专业自动化专业 班级自动化4班 姓名严梦宇 指导教师兰志勇 2014 年 5 月19 日
课程设计任务书 学生姓名：严梦宇专业班级：自动化4班 指导教师：兰志勇工作单位：湘潭大学 题目: 初始条件：单相全控桥式晶闸管整流电路的设计（阻感负载） 1、电源电压：交流100V、50Hz 2、输出功率：500w 3、移相范围0°~90° 摘要 本次课程设计只要是对单相全控桥式晶闸管整流电路的研究。首先对几种典型的整流电路的介绍，从而对比出桥式全控整流的优点，然后对单相全控桥式晶闸管整流电路的整体设计，包括主电路，触发电路，保护电路。主电路中包括电路参数的计算，器件的选型；触发电路中包括器件选择，参数设计；保护电路包括过电压保护，过电流保护，电压上升率抑制，电流上升率抑制。之后就对整体 电路进行Matlab仿真，最后对仿真结果进行分析与总结。 关键词：单相全控桥、晶闸管、整流 单相桥式全控整流电路 电路简图如图： 单相桥式全控整流电路 此电路对每个导电回路进行控制，无须用续流二极管，也不会失控现象，负
载形式多样，整流效果好，波形平稳，应用广泛。变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器的利用率也高。 而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。相同的负载下流过晶闸管的平单相全控式整流电路其输出平均电压是半波整流电路2倍，在均电流减小一半；且功率因数提高了一半。 系统流程框图 根据方案选择与设计任务要求，画出系统电路的流程框图如图1-5所示。整流电路主要由驱动电路、保护电路和整流主电路组成。根据设计任务，在此设计中采用单相桥式全控整流电路带阻感性负载。 系统流程框图 主电路的设计 主电路原理图如图1-6所示 主电路原理图 输入 过电流保护 整流主电路 过电压保护 驱动触发电路 输出
1 单相桥式整流电路设计 单相桥式整流电路可分为单相桥式相控整流电路和单相桥式半控整流电路，它们所连接的负载性质不同就会有不同的特点。下面分析两种单相桥式整流电路在带电感性负载的工作情况。 单相半控整流电路的优点是：线路简单、调整方便。弱点是：输出电压脉动冲大，负载电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量,使铁心磁化，变压器不能充分利用。而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。 单相全控式整流电路其输出平均电压是半波整流电路2倍，在相同的负载下流过晶闸管的平均电流减小一半；且功率因数提高了一半。 单相半波相控整流电路因其性能较差，实际中很少采用，在中小功率场合采用更多的是单相全控桥式整流电路。 根据以上的比较分析因此选择的方案为单相全控桥式整流电路（负载为阻感性负载）。 1.1元器件的选择 1.1.1晶闸管的介绍 晶管又称为晶体闸流管，可控硅整流（Silicon Controlled Rectifier--SCR），开辟了电力电子技术迅速发展和广泛应用的崭新时代; 20世纪80年代以来，开始被性能更好的全控型器件取代。能承受的电压和电流容量最高，工作可靠，以被广泛应用于相控整流、逆变、交流调压、直流变换等领域，成为功率低频（200Hz 以下）装置中的主要器件。晶闸管往往专指晶闸管的一种基本类型--普通晶闸管。广义上讲，晶闸管还包括其许多类型的派生器件 1)晶闸管的结构 晶闸管是大功率器件，工作时产生大量的热，因此必须安装散热器。 晶闸管有螺栓型和平板型两种封装 引出阳极A、阴极K和门极（或称栅极）G三个联接端。 对于螺栓型封装，通常螺栓是其阳极，能与散热器紧密联接且安装方便

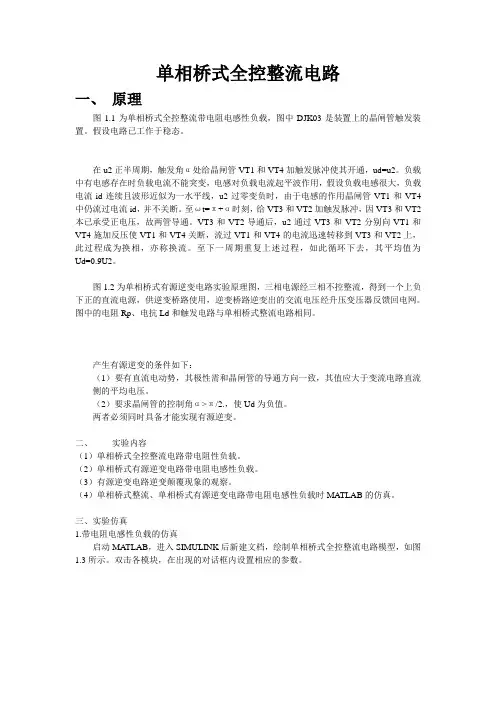

单相桥式全控整流电路 一、原理 图1.1为单相桥式全控整流带电阻电感性负载，图中DJK03是装置上的晶闸管触发装置。假设电路已工作于稳态。 在u2正半周期，触发角α处给晶闸管VT1和VT4加触发脉冲使其开通，ud=u2。负载中有电感存在时负载电流不能突变，电感对负载电流起平波作用，假设负载电感很大，负载电流id连续且波形近似为一水平线，u2过零变负时，由于电感的作用晶闸管VT1和VT4中仍流过电流id，并不关断。至ωt=π+α时刻，给VT3和VT2加触发脉冲，因VT3和VT2本已承受正电压，故两管导通。VT3和VT2导通后，u2通过VT3和VT2分别向VT1和VT4施加反压使VT1和VT4关断，流过VT1和VT4的电流迅速转移到VT3和VT2上，此过程成为换相，亦称换流。至下一周期重复上述过程，如此循环下去，其平均值为Ud=0.9U2。 图1.2为单相桥式有源逆变电路实验原理图，三相电源经三相不控整流，得到一个上负下正的直流电源，供逆变桥路使用，逆变桥路逆变出的交流电压经升压变压器反馈回电网。图中的电阻Rp、电抗Ld和触发电路与单相桥式整流电路相同。 产生有源逆变的条件如下： （1）要有直流电动势，其极性需和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压。 （2）要求晶闸管的控制角α>π/2.，使Ud为负值。 两者必须同时具备才能实现有源逆变。 二、实验内容 （1）单相桥式全控整流电路带电阻性负载。 （2）单相桥式有源逆变电路带电阻电感性负载。 （3）有源逆变电路逆变颠覆现象的观察。 （4）单相桥式整流、单相桥式有源逆变电路带电阻电感性负载时MATLAB的仿真。 三、实验仿真 1.带电阻电感性负载的仿真 启动MATLAB，进入SIMULINK后新建文档，绘制单相桥式全控整流电路模型，如图1.3所示。双击各模块，在出现的对话框内设置相应的参数。
