客厅室内效果图制作
教课班级：09设计班（1）(2) (3)
教学时数：6学时
一、对象分析：
教学对象为09室内设计班学生。该班学生学习态度端正，并有很强的学习热情和学习兴趣。通过以前课程的学习，学生已经掌握了3Dmax的一些常用命令操作，但对效果图的制作流程不是非常清楚。
本课程讲述了3ds max中室内效果图的制作流程，从建模、材质、灯光和渲染等几个方面整体入手制作客厅电脑效果图
二、教材分析：
所用教材为自编校本教材《计算机图形处理》,完全适合本课程教学要求。
三、教学目标：
学生通过课程学习，掌握电脑室内效果制作流程和操作技巧。
四、教学的重点和难点：
1．教学的重点：电脑效果图制作的流程掌握，规范学生学习制作电脑效果图制作方法。
2．教学的难点：效果图制作过程中的遇到的个各种问题。
五、教学思路：
针对室内效果图制作的过程方法各异。本课程为规范制作电脑室内效果图制作，使学生少走弯路。
六、由老师引入学习内容

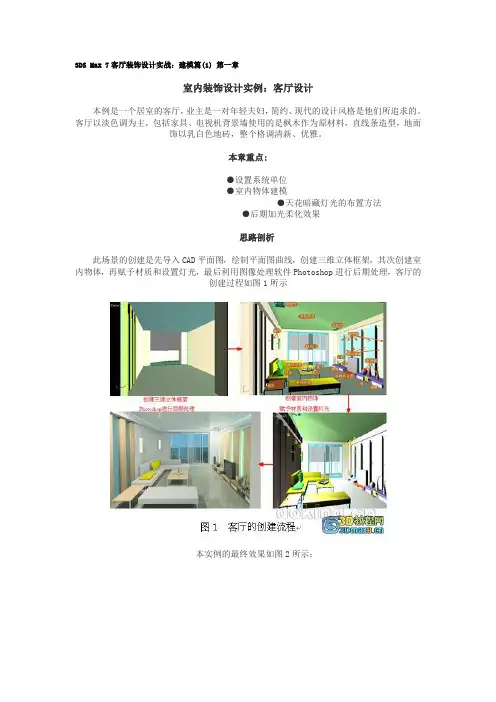

[学习成品展示]
【命令的使用】
利用已经准备好的截面图形，讲解“车削（旋转）”命令（即通过二维平面图形围绕轴心进行角度旋转，而产生的轨迹印象进行建模）的创建方法。
【命令的用途】
该命令在室内效果图建模当中非常的常用，一般用于酒杯、花瓶、碗和一切通过旋转而产生的物体建模。如图所示：
七、教学步骤：
室内建模
一、设定系统单位
自定义>单位设置>系统单位设置>设置系统单位为毫米。
二、导入cad文件
执行“文件”菜单下的“导入”命令，在打开的“选择要导入的文件”对话框中选取配套光盘中的“内效果图制作实训”下“客厅.dwg”文件，在随后弹出的“AutoCAD DWG/DXF导入选项”对话框中采用系统默认设置，单击“确定”按钮，将利用AutoCAD软件制作的客厅线框图导入到3dsmax场景中。导入后的效果如图所示。
室
内
建
模
赋
于
材
质
渲
染
出
图
赋
予
灯
光
三、设置捕捉选项
用鼠标右键单击工具栏中的“二维捕捉”按钮，在的“栅格和捕捉设置”对话框中勾选“顶点”选项，如图所示。
四、创建沙发靠背墙
单击(创建) > (图形)> 按钮，在顶视图中捕捉导入曲线的顶点绘制曲线，最后单击曲线开始处的端点，打开“样条线”对话框，单击“是”按钮，将曲线封闭。
单击进入(修改)命令面板，在“修改器列表”中选择“挤出”修改器，将曲线命名为“沙发背景墙”，在“参数”卷展栏中将“数量”设置为2800 ,如图所示。
用同样的方法在顶视图中创建“电视背景墙”曲线，然后添加“挤出”修改器在“参数”卷展栏中将“数量”设置为2800 。
五、创建门窗上梁
用工具在顶视图中捕捉绘制门窗上梁的曲线，在“修改器列表”中选择“挤出”修改器，在“参数”卷展栏中将“数量”设置为400，为门窗上梁命名并移动到墙体顶端对齐
如图所示。
六、创建地面
单击（创建）> （几何体）> 按钮，在顶视图中捕捉墙对象顶点创建长方体地面，设置长度为7300，宽
度为5240，高度为-100，将其名称修改为“地面”。
七、创建屋顶
创建一个同样参数设置的长方体作为“屋顶” 。
八、创建摄像机
单击（创建）> （摄像机）图标，再单击按钮，在顶视图中创建目标摄像机，位置如图所示。
创建摄像机
九、客厅部件建模
1．创建“移动门”
（1）创建“移动门外框”
创建“移动门外框” “轮廓”修改挤出厚度图
在“修改器列表”中选择“挤出”修改器，将“参数”卷展栏中“数量”设置为150，如图所示。
（2）创建“移动门框”
单击按钮，在前视图中创建一个矩形作为“移动门框01”。单击进入（修改）命令面板，为曲线添加“编辑样条线”修改器。进入“样条线”次物体层级，单击“轮廓”按钮，调节其数值为50mm左右，向内挤出内轮廓线。添加“挤出”修改器，设置挤出数值为50 。
挤出厚度
（3）创建“移动门门玻璃”
单击（创建）>（几何体）>（长方体）按钮，捕捉“移动门框01”在前视图中创建一个长方体作为“移动门玻璃01”，“长度”、“宽度”和“高度”分别为2180、720、12。
在前视图中选择“移动门框01”和“移动门玻璃01”，使用工具栏中的（选择并移动）工具，按住键盘中的“Shift”键，将它们向左移动，门框左角点捕捉到右角点后放开鼠标，随后弹出“克隆选项”对话框，选择复制方式为“实例”，
复制数量为3，这样复制出来的物体即可等距排列，最后单击“确定”按钮。
选择移动门外框、移动门框和移动门玻璃在顶视图进行位置调整，移动到“门窗上梁”中心位置。
2.创建“吊顶”
单击（创建）>（几何体）>（长方体）按钮，在顶视图创建“长度”、“宽度”和“高度”分别为7060、400和60的长方体。
按下（捕捉开关）设置为“顶点”捕捉，在顶视图移动捕捉到“电视背景墙”右下角点位置，前视图移动到如图所示位置。
“吊顶”位置
3．创建“窗帘盒”
单击（创建）>（几何体）>（长方体）按钮，在顶视图创建长度、宽度和高度分别为60、4760和300的长方体，移动调整至如图所示位置。
“窗帘盒”位置
4．创建“电视背景墙射灯”
单击（创建）>（图形）>（圆）按钮，在顶视图创建半径为100的圆并将其命名为“射灯罩”，单击进入（修改）命令面板，为曲线添加“编辑样条线”修改器。进入“样条线”次物体层级，单击“轮廓”按钮，调节其数值为20mm 左右，向内挤出内轮廓线。
在“修改器列表”中选择“挤出”修改器，并在“参数”卷展栏中将“数量”设置为12，如图所示。
挤出“射灯罩”厚度
单击右键选择“克隆”选项，在弹出的“克隆选项”对话框中选择“复制”进行原地复制，进入（修改）命令面板，单击（从堆栈中移除修改器）移除“挤出”修改器。
按“Delete”按键删除默认选择的“样条线”，在“修改器列表”中选择“挤出”修改器，并在“参数”卷展栏中将“数量”设置为5，将其命名为“射灯灯片”。
选择“射灯罩”和“射灯灯片”在前视图向上移动到“吊顶”的底边，进入顶视图，使用工具栏中的（选择并移动）工具，按住键盘中的“Shift”键，将它们向上移动，随后弹出“克隆选项”对话框，选择复制方式为“实例”，复制数量为3，这样复制出来的物体即可等距排列，最后单击“确定”按钮。
在透视图中按“C”键进入摄影机视图，观察完整视图效果如图所示。
客厅框架
十、客厅家具合并
在菜单栏中单击“文件”\ “合并”，在弹出的对话框中选择配套光盘里“第13章室内效果图制作实训”目录下的“客厅家具.max”文件，单击“打开”按钮确定选择，在弹出的“合并”对话框中选择所有物体，再按“确定”按钮将其合并，如图所示。
合并客厅家具
二、赋予场景材质
