滚珠丝杠的安装（支撑）方式
滚珠丝杠的安装（支撑）方式2015-06-12引言滚珠丝杠是工具机械和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠副作为关键的滚动传动元件，被广泛应用于各种需要定位或传动的机构中，对机构的性能举足轻重。在实际应用中，滚珠丝杠副的安装方式的选择会影响整个机构的工作效果，根据具体应用情况的不同，滚珠丝杠副的安装可以有多种不同的方式。不同的安装方式（即支承形式）都有其各自的特点，选取时，既要考虑实际工作要求（定位精度、传动速度、扭矩和推力情况等），又要结合滚珠丝杠副型号规格的选择，只有两者综合考虑合理搭配，才能实现最佳效果，发挥滚珠丝杠副的最大价值。
滚珠丝杠副的安装方式一般叫做滚珠丝杠副的支承形式，通常有两大类（丝杠旋转类和螺母旋转类）共五种典型的支承形式，支承形式不同，所容许的轴向载荷和容许的回转转速也有所不同，应根据工况适当选择。具体如下文所述：
为便于评估，丝杠旋转类每种支承形式后面给出表征其稳
定性的“稳定性系数K2”，K2越大表示该形式越稳定，螺母
旋转类因受力模型不同，校验体系也不同，不能模型化比较。
一、丝杠旋转类
1、“固定—固定”型：K2=4
适用于高转速、高精度的场合。该形式两端分别分别由一
对轴承约束轴向和径向自由度，负荷由两组轴承副共同承担。也可以使两端的轴承副承受反向预拉伸力，从而提高传动刚度。在定位要求很高的场合，甚至可以根据受力情况和丝杠热变形趋势精确设定目标行程补偿量，进一步提高定位精度。“固定—固定”型有时也被片面地叫做“双推－双推”型，实际上由于径向力的存在几乎很少能用两个推力轴承作为固定端。由于此形式结构较复杂，调整较难，因此一般仅在定位要求很高时采用。2、“固定—游动”型：K2=2
适用于中转速、高精度的场合。该形式一端由一对轴承约
束轴向和径向自由度，另一端由单个轴承约束径向自由度，负荷由一对轴承副承担，游动的单个轴承能防止悬臂挠度，并消化由热变形产生的应力。“固定—游动”型有时也被片面
地叫做“双推－支承”。此形式结构较简单，效果良好，应用
广泛。3、“支承—支承”型：K2=1
适用于中转速，中精度的场合。该形式两端分别设一个轴承，分别承受径向力和单方向的轴向力，随负荷方向的变化，分别由两个轴承单独承担某一方向的力。由于支承点随受
力方向变化，定位可控性较低。此形式结构简单，受力情况较差，应用较少。
4、“固定—自由”型：K2=0.25
适用于低转速，中精度，轴向长度短的场合。该形式一端
由一对轴承约束轴向和径向自由度，另一端悬空呈自由状态，负荷均由同一对轴承副承担，并且需克服丝杠回转离心力（及水平安装时的重力）造成的弯矩。“固定—自由”型有时
也被错误地叫做“双推－自由”。此形式结构简单，受力情况差，但在行程小、转速低时也经常用到。
二、螺母旋转类
螺母旋转型，顾名思义，丝杠两端固定不动（拉伸状态），螺母相对丝杠转动，同时与丝杠产生相对轴向移动。由于“螺母旋转型”的丝杠不转，因此回避了丝杠的极限转速和压感稳定性的约束，从而可以实现相对更高的转速，同时也放宽了对丝杠直径的抗弯要求。此形式需有螺母驱动单元，对机构设计的要求高，成本高，但由于其适合于大行程，高转速，也逐渐被大家所接受。
各种安装方式从其定位效果、工艺性和机构要求等方面综合评估，各有优缺点，不能一概而论哪种支承形式（或安装方式）是最好的。需结合滚珠丝杠副的特定型号，根据具
体要求综合评估选取。
附表1 学习活动书（学生用表） 课前准备： 内六角扳手一套、百分表（包括表座）、十字起子；装配图纸；装配工艺及步骤的整理；直线导轨、滚珠丝杠及滑块的机械结构理论分析； 学习过程 过程预设学法 资讯10分 钟 我来看 看工作台、直线导轨、滚珠丝杠的机械结构；看滚珠丝杠与联轴器的连接结 构；看滚珠丝杠与轴（轴承座）的连接。看百分表的波动范围，检验装配精 度是否达到要求（要求：滚珠丝杠与基准导轨的平行度≤0.03mm，X轴固定 端轴承支座X轴支撑端轴承支座和X轴丝杆螺母座三者的同轴度≤0.03mm）。 计 划与决策30分 钟 我来说 （一）滚珠丝杠螺母副、直线导轨相关基础知识 （二）滚珠丝杠、直线导轨在数控机床的作用 （三）滚珠丝杠、直线导轨的装配过程 （四）底座、电机 实 施100 分钟 我来学与我来做 学习内容： 1)滚珠丝杠的结构：是回转运动与直线运动相互转换的传动装置，在数 控机床进给系统中一般采用滚珠丝杠副来改善摩擦特性。 滚珠丝杠的分类：按滚珠返回的方式不同可以分为内循环式和外循环式两种 2）滚珠丝杠的工作原理当丝杠相对于螺母旋转时，两者发生轴向位移，而滚珠则可沿着滚道流动。 3）滚珠丝杠内循环的优缺点：滚珠循环的回路短、流畅性好、效率高、螺母的径向尺寸也较小，但制造精度要求高。 滚珠丝杠外循环的优缺点：结构简单、制造容易、但径向尺寸大，且弯管两端耐磨性和抗冲击性差。 4)滚珠丝杠的安装 5)滚珠丝杠的调节：滚珠丝杠必须与导轨完全平行。 6) 直线导轨的的组成：是由一根导轨和滑块构成。 7) 直线导轨的类型 8)直线导轨的特缺点：定位精度高、磨耗少能长时间维持精度、使用 高速运动且大幅度降低机台所需驱动马力、可同时承受上下左右的负荷、组 装容易并具互换性、滑轨构造简单。 9）直线导轨的安装 （一）滚珠丝杠副和直线导轨的装配包括以下类容：
本科生专业课程设计 （届） 学生姓名： 学号： 专业名称： 班级： 指导教师： 年月日
目录 专业课程设计计算说明书 (3) 原始数据 (3) 一、系统总体方案设计 (3) 二、机械系统的设计计算 (4) 三、控制系统设计 (19)
专业课程设计计算说明书 原始数据 设计一台微机控制XY两坐标工作台，采用MCS-51单片机控制, 控制方式采用步进电机开环控制。其他参数如下： 一、系统总体方案设计 由设计任务书知，本次设计可采用如下方案： （一）机械系统 1、传动机构采用滚珠丝杠副与齿轮或带减速。 2、导向机构采用滚动直线导轨。 3、执行机构采用步进电机。 （二）接口设计 1、人机接口
（1）采用键盘或BCD 码盘作为输入。 （2）采用LED 作为电源等指示标志。 （3）采用蜂鸣器或扬声器作为警报装置。 （4）采用数码管作为显示器。 2、机电接口 采用光电偶合器作为微型机与步进电动机驱动电路的接口，实现电气隔离。 （三）伺服系统设计 本次设计的系统精度要求不高，载荷不大，因此采用开环控制。 （四）控制系统设计 1、控制部分方案选择 控制方案不外乎三种：开环控制、半闭环控制、闭环控制。 上图为最简单的“开环控制”，若在“机械传动”机构中引出反馈控制部分，再经过比较放大的则为“半闭环控制”。如若是在“机械执行机构中引出反馈则为闭环控制。 采用步进电机来实现驱动，一般情况下多采用开环控制。因为步进电机的输出 转角与控制器提供的脉冲数有着正比关 系，电机转速与控制器提供的脉冲频率成正比。因此通常在精确度要求不是很高时， 采用步进电机是合理的。当然，由于步进电机具有高频易失步，负载能力不强的缺点。 二、机械系统的设计计算 （本次设计若未作特殊说明，其中的表与图均来自：由郑堤主编的《机电一体化设计基础》） （一）初选步进电动机 根据已知条件：X 、Y 方向的脉冲当量y x δδ、分别为： 开环控制流程图 开环控制原理图

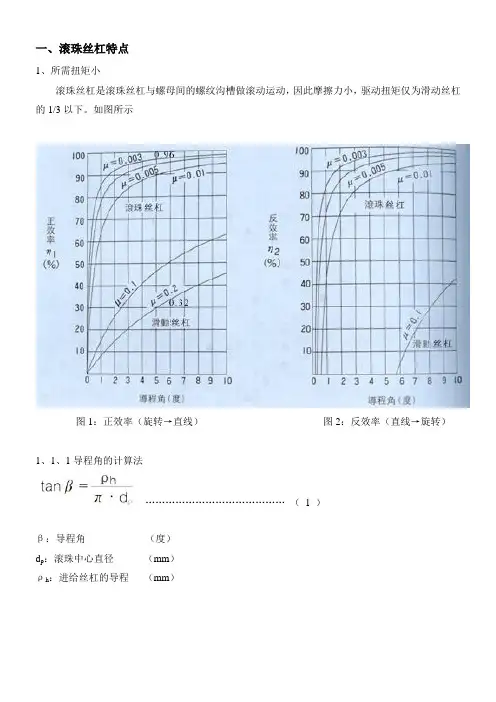

滚珠丝杠副特性 滚珠丝杠传动系统是一个以滚珠作为滚动媒介的滚动螺旋传动的体系以传动形式分为两种： （1）将回转运动转化成直线运动。 （2）将直线运动转化成回转运动。 传动效率高 滚珠丝杠传动系统的传动效率高达90%～98%，为传统的滑动丝杠系统的2～4 倍，如图1.1.1 所示，所以能以较小的扭矩得到较大的推力，亦可由直线运动转为旋转运动（运动可逆）。 运动平稳滚珠丝杠传动系统为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象，因此可精密地控制微量进给。 高精度滚珠丝杠传动系统运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。 高耐用性 钢球滚动接触处均经硬化（HRC58～63）处理，并经精密磨削，循环体系过程纯属滚动，相对对磨损甚微，故具有较高的使用寿命和精度保持性。 同步性好由于运动平稳、反应灵敏、无阻滞、无滑移，用几套相同的滚珠丝杠传动系统同时传动几个相同的部件或装置，可以获得很好的同步效果。 高可靠性与其它传动机械，液压传动相比，滚珠丝杠传动系统故障率很低，维修保养也较简单，只需进行一般的润滑和防尘。在特殊场合可在无润滑状态下工作。 无背隙与高刚性 滚珠丝杠传动系统采用歌德式（Gothic arch ）沟槽形状（见图2.1.2 —2.1.3 ）、使钢珠与沟槽达到最佳接触以便轻易运转。若加入适当的预紧力，消除轴向间隙，可使滚珠有更佳的刚性，减少滚珠和螺母、丝杠间的弹性变形，达到更高的精度。
现代制造技术的发展突飞猛进，一批又一批的高速数控机床应运而生。它不仅要求有性 能卓越的高速主轴，而且也对进给系统提出了很高的要求：(1) 最大进给速度应达到 40m/min 或更高； (2)加速度要高，达到 1g 以上； (3)动态性能要好，达到较高的定位精度。 高速滚珠丝杠副是指能适应高速化要求(40 m／min 以上) 、满足承载要求且能精密定位的滚珠丝杠副，是实现数控机床高速化首选的传动与定位部件。 1 高速滚珠丝杠副的结构设计 滚珠丝杠副的驱动速度V ＝Ph×N(Ph 为导程，N 为丝杠转速)，因此提高 驱动速度的途径有两条：其一是提高丝杠的转速，其二是采用大导程。提高转速N 受do·N 值的制约(do 为滚珠丝杠的公称直径)。国际上一般do·N≤7000。0据日本NSK 公司介绍：该公司已将do·N 值提高到153000。N 增大时，do 必须减小，且过分提高转速会引起丝杠发热、共振等问题；d0 太小也会造成系统刚性差、易变形、影响加工精度，且目前伺服电动机的最高转速仅到4000 r／min。导程Ph 过大时，不仅增加了滚珠丝杠副的制造难度，精度难以提高，降低了丝杠副承载，而且也增加了伺服电动机的起动力矩。因此，设计高速滚珠丝杠副时要合理选择丝杠副的转速N、公称直径do 与导程Ph。 数控机床常用的滚珠丝杠副结构为：外循环插管式、内循环反向器式。由于高速滚珠丝杠副的导程较大，如用内循环结构，反向器尺寸较长，承载的钢球数减少，且钢球高速时流畅性差，是不适合的；而外循环插管式结构简单，承载能力大，不受导程的限制。因此，被选作高速滚珠丝杠副的结构。 外循环滚珠丝杠副预紧方式主要有三种：增大钢球直径、变位导程和垫片。 各预紧方式的特点见表1。 应注意以下几点：(1)导程的选择。为了提高丝杠副驱动速度，一般需增大丝杠副导程，
滚珠丝杠的安装（支撑）方式 滚珠丝杠的安装（支撑）方式2015-06-12引言滚珠丝杠是工具机械和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。 滚珠丝杠副作为关键的滚动传动元件，被广泛应用于各种需要定位或传动的机构中，对机构的性能举足轻重。在实际应用中，滚珠丝杠副的安装方式的选择会影响整个机构的工作效果，根据具体应用情况的不同，滚珠丝杠副的安装可以有多种不同的方式。不同的安装方式（即支承形式）都有其各自的特点，选取时，既要考虑实际工作要求（定位精度、传动速度、扭矩和推力情况等），又要结合滚珠丝杠副型号规格的选择，只有两者综合考虑合理搭配，才能实现最佳效果，发挥滚珠丝杠副的最大价值。 滚珠丝杠副的安装方式一般叫做滚珠丝杠副的支承形式，通常有两大类（丝杠旋转类和螺母旋转类）共五种典型的支承形式，支承形式不同，所容许的轴向载荷和容许的回转转速也有所不同，应根据工况适当选择。具体如下文所述： 为便于评估，丝杠旋转类每种支承形式后面给出表征其稳
定性的“稳定性系数K2”，K2越大表示该形式越稳定，螺母 旋转类因受力模型不同，校验体系也不同，不能模型化比较。 一、丝杠旋转类 1、“固定—固定”型：K2=4 适用于高转速、高精度的场合。该形式两端分别分别由一 对轴承约束轴向和径向自由度，负荷由两组轴承副共同承担。也可以使两端的轴承副承受反向预拉伸力，从而提高传动刚度。在定位要求很高的场合，甚至可以根据受力情况和丝杠热变形趋势精确设定目标行程补偿量，进一步提高定位精度。“固定—固定”型有时也被片面地叫做“双推－双推”型，实际上由于径向力的存在几乎很少能用两个推力轴承作为固定端。由于此形式结构较复杂，调整较难，因此一般仅在定位要求很高时采用。2、“固定—游动”型：K2=2 适用于中转速、高精度的场合。该形式一端由一对轴承约 束轴向和径向自由度，另一端由单个轴承约束径向自由度，负荷由一对轴承副承担，游动的单个轴承能防止悬臂挠度，并消化由热变形产生的应力。“固定—游动”型有时也被片面 地叫做“双推－支承”。此形式结构较简单，效果良好，应用 广泛。3、“支承—支承”型：K2=1 适用于中转速，中精度的场合。该形式两端分别设一个轴承，分别承受径向力和单方向的轴向力，随负荷方向的变化，分别由两个轴承单独承担某一方向的力。由于支承点随受

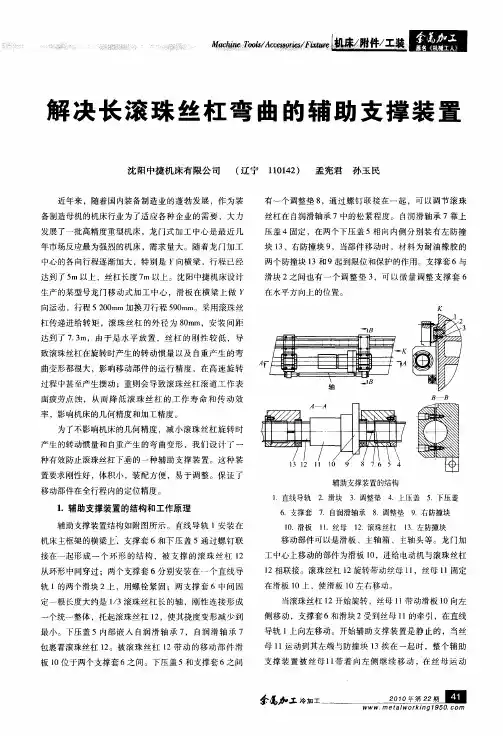

滚珠丝杠螺母副的支承方式 数控机床的进给系统要获得较高的传动刚度，除了加强滚珠丝杠螺母副本身的刚度外，滚珠丝杠的正确安装及支承结构的刚度也是不可忽视的因素：滚珠丝杠常用推力轴承支座，以提高轴向刚度(当滚珠丝杠的轴向负载很小时，也可用角接触球轴承支座)，滚珠丝杠在数控机床上的安装支承方式有以下几种。 (1)一端装推力轴承(固定一自由式)。 如图3-15所示，这种安装方式的承载能力小，轴向刚度低，只适用于短丝杠，一般用于数控机床的调节或升降台式数控铣床的立向(垂直)坐标中。 (2)一端装推力轴承，另一端装深沟球轴承(固定一支承式)。 如图3-16所示，这种方式可用于丝杠较长的情况。应将推力轴承远离液压马达等热源及丝杠上的常用段，以减少丝杠热变形的影响。 (3)两端装推力轴承(单推一单推式或双推一单推式)。 如图3—17所示，把推力轴承装在滚珠丝杠的两端，并施加预紧拉力，这样有助于提高刚度，但这种安装方式对丝杠的热变形较为敏感，轴承的寿命较两端装推力轴承及向心球轴承方式低。 (4)两端装推力轴承及深沟球轴承(固定一固定式)。 如图3-18所示，为使丝杠具有最大的刚度，它的两端可用双重支承，即推力轴承加深沟球轴承，并施加预紧拉力。这种结构方式不能精确地预先测定预紧力，预紧力的大小是由丝杠的温度变形转化而产生的。但设计时要求提高推力轴承的承载能力和支架刚度。 近年来出现一种滚珠丝杠轴承，其结构如图3-19所示。这是一种能够承受很大轴向力的特殊角接触球轴承，与一般角接触球轴承相比，接触角增大到60。，增加了滚珠的数目并相应减小滚珠的直径。这种新结构的轴承比一般轴承的轴向刚度提高两倍以上，使用极为方便。产品成对出售，而且在出厂时已经选配好内
滚珠丝杠选型 滚珠丝杠选型 在滚珠丝杠的选型计算时:需要对其承载力进行计算，承载力的计算包括强度计算、刚 度校核、稳定性校核及临界转速校核。机构的运行的最大速度为:，选择滚珠丝杠的导程为:5mm; 100mm/s,6m/min滚珠丝杠导程的选取方法: (1)设传动比为，丝杠的导程为(mm)，执行部件的最高速度为:， uPV,6m/minhmax V1000maxn则丝杠的最高转速为:(r/min); ,nmaxmaxPh设伺服电机的最高转速为:;额定转速为:(经验值)，n,3000(r/min)n,2000(r/min)dmax nmaxu,则传动比为:; ndmax 1000V1000，6max所以丝杠的最高转速n,,,1200(r/min); maxP5h n1200maxu传动比为:,,,0.4; n3000dmax (1)强度计算 3FffmLmH，，滚珠丝杠的当量动载荷: CN,mfa 60nT式中:L—寿命，单位:百万转,; L,610 1000，vsn,其中: (r/min); t v:最大切削条件下的进给速度(m/min);; v,6m/nmiss :丝杠螺距 (mm); t :寿命时间，取10000-15000小时; ; TT,15000(h) :轴向平均载荷(N)或者最大工作载荷; Fm (这是根据该机构的承载力的估算值); F,320Nm f--精度系数，1、2、3级丝杠f,1;4、5、6级丝杠f,1; aaa
(等级越小，对精度的要求越高); ff--运转系数，=1.0-1.5,一般取1.2; ww f——硬度系数。(设滚珠丝杠最硬的时候的值,); HRC,60f,1HH f,1(1，2，3的滚珠丝杠); a f,1.2 ;(这里根据实际情况选取滚珠丝杠的精度为:2级); w ; tmm,5 100010006，，vsnr,,,1200(/min); t5 6060120015000nT，，; L,,,1080(百万转)661010 带入动载荷计算公式: 33Fff32010801.21，，，mLwH ; CN,,=3939.8mf1a 从滚珠丝杠系列表中找出额定动载荷大于当量动载荷，并与其相近值，同时考虑刚度CCam要求，初选滚珠丝杠副的型号和有关参数。 滚珠丝杠有两种类型:(1)外循环插管式垫片预紧导珠管埋入型滚珠丝杠(CDM 型); (2)外循环插管式导珠管凸出型滚珠丝杠副(HJG型); 初选滚珠丝杠的型号为: (1)滚珠丝杠副型号:CDM2005-2.5;;外径:D=56mm;公称直径:; d,20mmC,8451Na (2)滚珠丝杠副型号:HJG2005-2.5;;外径:D=56mm;公称直径:; d,20mmC,8630Na (2)刚度验算 滚珠丝杠在轴向载荷的作用下将伸长或缩短，从《材料力学》中得知，滚珠丝杠在轴 向载荷的作用下引起单个螺距t的变化量: Ftm,,()mm tEA 式中:—丝杠螺距(mm);; t,5mmt F —轴向载荷(N);; F,320Nmm
匀速运行，非精确计算可以套用以下公式：Ta=（Fa*I）/（2*3.14*n1） 式中 Ta：驱动扭矩kgf.mm； Fa：轴向负载N（Fa=F+μmg，F：丝杠的轴向切削力N，μ：导向件的综合摩擦系数，m：移动物体重量(工作台+工件)kg，g:9.8 ）； I：丝杠导程mm； n1：进给丝杠的正效率。 计算举例： 假设工况：水平使用，伺服电机直接驱动，2005滚珠丝杠传动，25滚珠直线导轨承重和导向，理想安装，垂直均匀负载1000kg，求电机功率： Fa=F+μmg，设切削力不考虑，设综合摩擦系数μ=0.01，得 Fa=0.01*1000*9.8=98N； Ta=（Fa*I）/（2*3.14*n1），设n1=0.94，得Ta=98*5/5.9032≈83kgf.mm=0.83N.M 根据这个得数，可以选择电机功率。以台湾产某品牌伺服为例，查样本得知，额定扭矩大于0.83N.M的伺服电机是400W。（200W是0.64N.M，小了。400W 额定1.27N.M，是所需理论扭矩的1.5倍，满足要求） 当然咯，端部安装部分和滚珠丝杠螺母预压以及润滑不良会对系统产生静态扭矩，也称初始扭矩，实际选择是需要考虑的。另外，导向件的摩擦系数不能单计理论值，比如采用滚珠导轨，多套装配后的总摩擦系数一定大于样本参数。而且，该结果仅考虑驱动这个静止的负载，如果是机床工作台等设备，还要考虑各向切削力的影响。 若考虑加速情况，较为详细的计算可以参考以下公式（个人整理修正的，希望业内朋友指点）： 水平使用滚珠丝杠驱动扭矩及电机功率计算： T1：等速驱动扭矩kgf.mm；：轴向负载N【Fa=F+μmg，F：丝杠的轴向切削力N，μ：导向件综合摩擦系数，m：移动物体重量(工作台+工件)kg，g:9.8 】；：丝杠导程mm；：进给丝杠的正效率。 J:【J=Jm+Jg1+(N1/N2)】 若采用普通感应电机，功率根据以下公式计算：
滚珠丝杠螺母副结构图及其工作原理本次观察了实训车间的数控车床、数控铣床、加工中心，作为它们进给伺服 系统机械传动结构中的滚珠丝杠螺母副的结构都是一样的。 滚珠丝杠螺母副的结构原理图 ·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。 ·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。 特点： ·传动效率高：机械效率可高达92%~98%。 ·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。 ·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。经预紧后可消除间隙。 ·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。 滚珠丝杠螺母副的滚珠循环方式有两种：滚珠在循环过程中有时与丝杠脱离接触的成为外循环（如图b），始终与丝杠保持接触的成为内循环（如图a）。 (a) 内循环（b）外循环 (1)外循环外循环是常用的一种外循环方式。这种结构是在螺母体上轴向相隔数个半导程处钻两个孔与螺旋槽相切，作为滚珠的进口与出口。再在螺母的外表面上铣出回珠槽并沟通两孔。另外，在螺母内进出口处各装一挡珠器，并在螺母外表面装一套筒，这样构成封闭的循环滚道。外循环结构制造工艺简单，使用较广泛。其缺点是滚道接缝处很难做得平滑，影响滚珠滚动的平稳性，甚至发生卡珠现象，噪声也较大。 (2)内循环内循环均采用反向器实现滚珠循环，数控机床反向器有两种型式。圆柱凸键反向器，反向器的圆柱部分嵌入螺母内，端部开有反向槽。反向槽靠圆柱外圆面及其上端的凸键定位，以保证对准螺纹滚道方问。扁圆镶块反向器，反向器为一半圆头平键形镶块，镶块嵌入螺母的切槽中，其端部开有反向槽。两种反向器比较，后者尺寸较小，从而减小了螺母的栏手向尺寸及缩短了轴向尺寸。
xxxx大学 题目：《滚珠丝杠结构设计》 学院：职业技术教育学院 专业：机械工程 班级：机械Z125班 学号： 姓名： 指导教师： 2015年1月14日
摘要：螺旋传动是应用非常广泛的机械传动之一，最常见的一种是滑动螺旋传动。但是，由于滑动螺旋传动的接触螺旋面间存在着比较大的滑动摩擦阻力，故其传动效率低、磨损快、使用寿命短，已不能完全适应现代机械传动在高速度、高效率、高精度等方面的发展要求。 为了减小丝杠传动副的摩擦和提高传动效率，国内外已普遍采用以滚动摩擦代替滑动摩擦原理，简称“滚化”原理，创造了滚珠丝杠副这种先进的新型传动机构。 对于滚珠丝杠副，其结构上的明显特征是： 构件间的可动连接通常不是借助于运动副本身，而是在丝杠和螺母两构件之间利用中间元件（滚珠）来实现的。滚珠丝杠副是在丝杠与螺母旋合螺旋槽之间放置适量滚珠作为中间传动体，借助滚珠返回通道，构成滚珠在闭合回路中循环的螺旋传动机构。如图：1-1 图：1-1 根据课题要求，我们对滚珠丝杠进行了以下设计： 有效导程1000，丝杠直径50mm

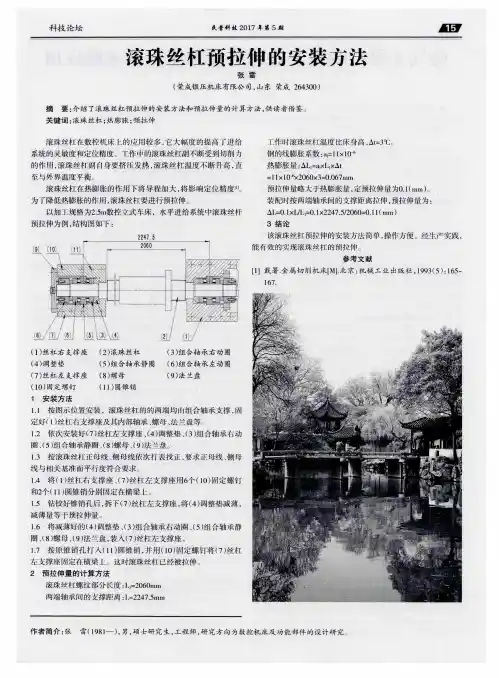

滚珠丝杠结构设计说明书 一、滚珠丝杠的预拉伸结构设计 丝杠又称丝杆．它是机械传动上最常使用的传动元件．其主要功能是将旋转运动转换成直线运动．既可以使用较小的转矩得到很大的推力，又可以作为减速装置，得到很大的减速比；也有将直线运动变成旋转运动的。丝杠作为高精度的动力驱动装置，应用越来越广泛。采用丝杠两端固定的安装方式，需要作预拉伸处理。目的是减小丝杠工作中因热膨胀、自重引起的弹性变形从而加大导程，影响传动比和传动精度。对要求精密的传动丝杠，需要热膨胀补偿。而丝杠预拉伸就是常用的补偿方式。 在丝杠制造时，使丝杠螺纹部分的长度小于公称长度一个预拉伸量，预拉伸量略大于热膨胀量。装配时，通过一定拉伸结构，将丝杠拉长一个预拉伸量，使丝杠螺纹部分达到公称长度。工作时，热膨胀量抵消部分预拉伸量，丝杠拉应力下降，但长度不变。从而保证螺距精度不受热膨胀的影响。 二、丝杠两端采用双螺母防松设计 依其可靠性和拆装的方便，在机械装备中的螺栓联接多采用双螺母防松。众所周知，螺栓联接采用双螺母防松与单螺母防松的原理是一致的，即“自锁”所不同之处在于双螺母防松效果远高于单螺母防松。究其原因是２个对顶螺母拧紧后，在２个螺母与螺栓组成的螺纹副中螺牙侧面受到的轴线方向的压力方向相反，从而当外力使螺纹副中螺牙上的压力减少成为不可能。外力使一方压力减少，而另一方压力必然上升，从而保证了在螺纹副中螺牙上的总压力不变，也即防松总阻力矩不变。“自锁”会得以保证。 圆螺母用止动垫圈又称止退垫圈，俗名王八垫，是一种防止圆螺母松动的垫圈。，垫圈和圆螺母配套使用，使用时垫圈装在螺母开槽的那一侧，紧固后将内外止动耳折弯放到槽里。圆螺母紧固后，分别将内外耳朵扳成轴向，分别卡在轴上的键槽和圆螺母的开口处，这样，圆螺母就不会由于轴的转动而松脱。 三、丝杠螺母副的选择 根据一、二两点的设计及课题要求的滚珠丝杠有效导程1000，丝杠直径50mm，选择的丝杠螺母副的型号：HJG-S FYND 5010-3 。

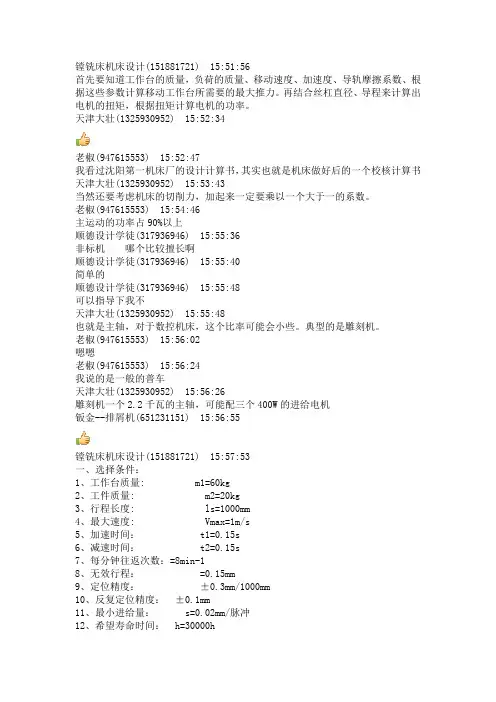

滚珠丝杠的选型计算 摘要： 随着机床及自动化行业的高速发展，滚珠丝杠的使用变得越来越广泛。许多机械工程师在对自己的设备所需要的滚珠丝杠选型时，面对丝杠资料上给的复杂的计算公式和繁杂选型步骤，感觉无从下手，不知道那些是需要重点考虑的关键点。为了使滚珠丝杠的选型步骤更为清晰简便，更既具备可操作性，我结合多年来丝杠的选型经验，对丝杠的选型做了一些归纳、简化，让丝杠的选型选型更为简单明了。顺便对应的伺服电机的选型也做说明。 关键词：滚珠丝杠、计算选型、伺服电机、机床、自动化。 一、确认使用条件： 1、被移动负载的质量：M (KG) 2、丝杠的安装方向：水平、垂直、倾斜； 3、沉重导轨的形式：线轨、平面导轨、 4、丝杠的行程：L (mm) 5、负载移动的速度：v (m/s) 6、负载需要的加速度：a (m/s^2) 7、丝杠的精度：C3到C7级 8、丝杠使用的环境：特殊环境需求的考虑。 二、简化计算选型： 举例，使用条件如下： 1、被移动负载重量：M=50kg; 2、安装方向：垂直安装; 3、导轨形式：线性滑轨 4、速度：v=s 5、加速时间：t= 6、行程：1000mm； 7、精度： 三、计算过程： 1、计算加速度：a=v/t==2m/s^2 (v：速度；t：加速时间) 2、计算丝杠的最大轴向力：F=Mgμ+Ma +Mg (水平运动，去除Mg选型，M负载重
量；g重力加速度；μ：摩擦系数，平面导轨取值，线轨取值：；a加速度) F=50**+50*2+50*= 3、计算出丝杠的轴向负载以后，选型会出现两个分支，一种情况是客户不知道设备的设 计寿命年限，以及每一年中丝杠的使用平率，不做精确的丝杠寿命校核。那么我们推荐一种简单可行的方法，就是查询丝杠资料中的动负荷值C。结合第7项精度的要求，我们推荐常备FSI螺帽形式的丝杠，尺寸参数表如下： 根据丝杠的轴向推力：F==；我们推荐将F乘以4~8之间的一个系数，对于使用平率低，可靠度要求不高的情况，我们推荐4倍系数，对于可靠度要求较高，我们推荐8倍的系数。 根据举例：F*8=*8=；查询丝杠的表格，16-5T3的丝杠，其动负荷是1000kgf； 大于，所以16-5T3的丝杠可以满足要求；该型号表示，丝杠的公称直径为16mm；丝杠导程为5mm； 4、对于丝杠寿命有明确要求的选型，举例如下： 根据此前的举例，丝杠用20s做一次往返运动，停留10s在进行下一个循环。每天工作16小时，每年工作300天，设计寿命10年。则计算丝杠的转数寿命为： L=1000/5*2*2*60*16*300*10 (1000是行程，5是导程，2是往返，2是每分钟2次，
滚珠丝杠副的安装与使用 一、润滑 为使滚珠丝杠副能充分发挥机能，在其工作状态下，必须润滑，润滑方式主要有以下两种： 润滑脂 润滑脂的给脂量一般是螺母内部空间容积的1/3，我厂滚珠丝杠副出厂时在螺母内部已加注GB7324-94 2#锂基润滑脂； 润滑油 润滑油的给油量标准如表16所示，但是随行程、润滑油的种类、使用条件（热抑制量）等的不同而有所变化。请注意使用。 表16 润滑油的给油量标准（间隔3分钟） 轴颈(mm) 给油量(cc) 4～8 0.03 10～14 0.05 15～18 0.07 20～25 0.10 28～32 0.15 36～40 0.25 45～50 0.30 55～63 0.40 70～100 0.50 100～160 0.60 二、防尘 滚珠丝杠副与滚动轴承一样，如果污物及异物进入就很快使它磨耗，成为破损的原因。因此，考虑有污物异物（切削碎削）进入时，必须采用防尘装置（折皱保护罩、丝杠护套等），
将丝杠轴完全保护起来。 另外，如没有异物，但有浮尘时可在滚珠螺母两端增加防尘圈，请用户根据需要按编号规则选定合适规格型号。 三、使用 滚珠丝杠副在使用时应注意以下事项： 滚珠螺母应在有效行程内运动，必要时要在行程两端配置限位，以避免螺母越程脱离丝杠轴而使滚珠脱落。如螺母脱离丝杠轴或滚珠脱落，请与我厂联络。 滚珠丝杠副由于传动效率高，不能自锁，在用于垂直方向传动时，如部件重量未加平衡，必须防止传动停止或电机失电后，因部件自重而产生的逆传动。防逆传动方法可用蜗轮蜗杆传动、液压式电器制动器及超越离合器等。如需超越离合器，我厂可为用户设计并生产制造。 四、安装 滚珠丝杠副在安装时应注意以下事项： 滚珠丝杠副仅用于承受轴向负荷。径向力、弯矩会使滚珠丝杠副产生附加表面接触应力等不良负荷，从而可能造成丝杠的永久性损坏。因此，滚珠丝杠副安装到机床时应注意： ·丝杠的轴线必须和与之配套导轨的轴线平行，机床的两端轴承座与螺母座必须三点成一线。 ·安装螺母时，尽量靠近支撑轴承； ·同样安装支撑轴承时，尽量靠近螺母安装部位。 滚珠丝杠副安装到机床时，请不要把螺母从丝杠轴上卸下来。如必须卸下来时，要使用辅助套，否则装卸时滚珠有可能脱落。螺母装卸时应注意下列几点： ·辅助套外径应小于丝杠底径0.1～0.2mm. ·辅助套在使用中必须靠紧丝杠螺纹轴肩。
3040雕刻机使用说明2，本机是针对旋转轴比速1:6, 对刀块厚度为-26.2mm 首先装好MACH3软件,根据以下说明设好参数,然后装上电气箱插上电源. 数据线和USB，如果软件装对,打开软件主轴不转,为正确.因为数据受控制, 如果打开软件主轴会转说明参数没设对或软件未装好.请客户认真仔细看以下说明. 首先要看一下光盘的雕刻机接线图，步进电机从上往下最上是Z轴，中间是X轴，最下是Y轴（在这里特别要说明，长期使用要经常检验，步进电机线不能短路，控制板电源线不要接反，或路板。机床发货时线都接好的，所以客户只要插上就可以用了,要6孔对6针，插对插正） 新手使用时特注意： 1.收到雕刻机后先看光盘资料。 2.然后需要一台25针的台式电脑，25针直接从主板上出来的台式机，先装MACH3软件，注意装时有360或杀毒软件的，先把360或杀毒软件的删了，再装MACH3,MACH3具体安装看下面说明。 3.装好后电脑重起，开机过程，先开电脑，后开软件，最后开电气箱，关机刚好相反。先关电气箱后关软件，最后关电脑。 4.参数全部设好后，新手试机，看是否装对，能手动控制XYZ和主轴，说明装对了，先要学会手动操作，然后学会自动操，手动操作时注意这二处是绿灯才可进行 5.平时加工时主轴开到最高速8000转加工，别低速加工。 6,特别注意点，电气箱通电后不要拔插步进电机接头，只有关机后才可以 7.习惯，晚上不加工产品睡前把电气箱关了，哈哈，这是我自已的习惯 8,XYZ的步进电机都是可以改变方向的， 下面参数中有说到，这里我说一下，电机输出那里，6 7 4 5 2 3 后面的钩和叉就是改变方向的，很多软件编程出来的Z轴方向刚好相反，客户在用时首先要确认Z轴方向正确了在进行，然后雕刻字时比如阴阳字雕刻也是改变步进电机方向得到的。 注意事项： 1.机器使用前应该在滑道光轴和丝杠上滴一些机油，减少磨损延长磨损件的使用寿命。 2.由于该机器是电脑控制机械设备，电机都具有一定的力矩，具有伤害性。使用时注意安全，刀具 要夹紧。 3.不要让小孩接触机器，以免被工作台挤伤，操作人员也应该在机器工作时不要接触机器以免被工 作台夹伤。一旦出现危险应立即切断电源。 4.使用时注意刀尖以免划伤。更换工件时应该将z轴上移，腾出安全工作空间。 5．雕刻机内部有高电压，非专业技术人员不得打开机壳进行维修，以防触电。 准备雕刻： 第一步：硬件连接（记的要先把软件装好后，设好参数了在进行接线）mach3 2.63中文破解版 1.连接电机驱动器(6560电路板或A3977,JC3A)与电脑并口的连接线。（在控制箱背面，有注明XYZ
滚珠丝杠副现状及发展 学院机械学院 专业班级机设1094 姓名罗成李源刘飞华王庆维钟鸿翔 指导教师邓奕 2013/3/13
摘要 近年来，随着加工制造、工艺、材料冶炼及热处理等技术的进步和发展，作为精密线性传动的首选部件之一的滚珠丝杠副越来越受国内、国际制造业的重视，其综合性能也有了很大的提高，因此本文在此基础上对滚珠丝杠副进行简单的探讨和研究。 本文对其可以概括为以下的三个方面： 一方面，滚珠丝杠副是目前世界上应用最广泛的一种新型的传动形式，其结构是有哪些部件组成，结构特点是什么，工作原理以及具有什么发展优势；第二方面，回顾滚珠丝杠副的发展简史，概述了其国内、外的发展现状及动态总结了一些滚珠丝杠副的国内外研究成果；最后一方面，概述对滚珠丝杠副的优化前景和应用发展。 [关键词]滚珠丝杠副结构特点现状发展应用前景
前言：机电一体化技术是机械工业发展的必然趋势，有广阔的技术前景。滚珠丝杆副是为了适应机电一体化机械传动系统的要求而发展起来的一种新型传动机构，由滚珠丝杠、滚珠螺母（组件）和滚珠组成，可以将旋转运动变为直线运动，或者将直线运动转变成旋转运动。它具有传动效率高、启动力矩小、传动灵敏平稳、工作寿命长等优点。但是由于制造和装配的误差，滚珠丝杠副总是存在间隙，同时，滚珠丝杠在轴向载荷的作用下，滚珠和螺纹滚道接触部位会产生弹性变形，影响滚珠丝杠的传动精度。 滚珠丝杠副不仅是各类数控装备的核心功能部件，还是机械工业领域中资本密集型和技术密集型的重要通用零部件。在线性传动家族中滚珠丝杠副是应用面很广，产业化程度较高的产品。 一、滚珠丝杠副的结构及特点 (一)、滚珠丝杠副的结构 随着机床加工精度越来越高，滚珠丝杠副以其许多独特的优点，越来越多出现在有较高精度的机床上。滚珠丝杠螺母机构如图2-1所示，丝杠1和螺母2都具有圆弧形螺旋槽，合起来形成螺旋线滚道，连续装入若干（一般小于150个）等直径的滚珠3.当丝杠与螺母传动时，滚珠便沿螺旋槽滚动，数圈后经由回程引导装置，重新回到丝杠与螺母之间，形成一个闭合的循环回路[6]。一般滚珠丝杠副根据螺母的数量可以分为单螺母滚珠丝杠结构和双螺母滚珠丝杠结构如图2-2。
滚珠丝杆安装方式 伺服或步进电机连接滚珠丝杆，这在自动化机器里面是常见的一种结构，运动方式是将圆周转动变为直线运动。一般CNC拖板和一些精密直工作台大都是由伺服或步进电机驱动。但是这个简单的驱动，机构非常简单，主要部件为：电机、丝杆、丝杆锁紧螺母轴承座、轴承等等。但是一般丝杆均为往复式工作，要求精度非常高，有的重复精度高达0.001mm. 高精度的机构，同样要有合理的结构设计，我在这里分享一下本人的一部分经验。 一个垂直高速往复动作的钻主轴拖板，积算式运动方式。要求深度精度为0.005mm. 零件选用：P4级2504滚珠丝杆、7003C/DB角接触轴承、弹性连轴器、步进电机。 关键的这里有一个超级贵的零件------7003C/DB角接触轴承。本轴承尺寸17*35*20（单个为10），成对安装，价格为800元1对。 背靠背角接触轴承能够承受来自二个轴向方向的力，同时能够承受高速旋转和一定的径向力，因此在滚珠丝杆上是很常见一种轴承。角接触轴承的安装方式是很讲究的，不同的安装方向，所承受的力和刚性也不一样的。因此这在设计选型和安装时要特别注意。关于角接触轴承的安装和注意事项，可以上网查找一下轴承厂家的资料。 下图是基本结构: 此主题相关图片如下，点击图片看大图： 7003C/DB角接触轴承是可以调的，精度可以达到0.001mm.精度等级大于P4级。 背靠背安装方式，丝杆的另一端为悬空，如果要另一端装轴承，那么就应该安装7003CT 的轴承，CT尾号表示为串联装。串联装轴承只能承受一个方向的力。 我上述的机器为钻孔机。垂直下降，钻不锈钢，加工精度深度要求为0.01，而本机的实际精度为0.005。丝杆行程100mm，步进电机速度400转左右。

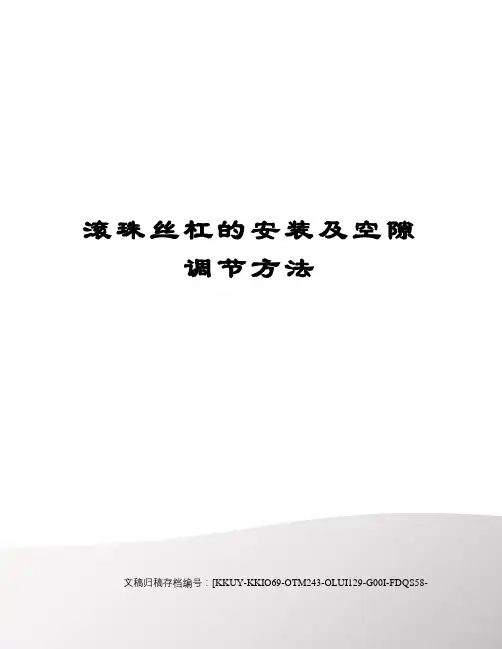

滚珠丝杠的安装及空隙 调节方法 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
