智慧IDC机房监控与运营解决方案
【绿色】、【安全】、【高效】
CONTENTS
一、简介
二、智慧机房的目标与意义
三、智慧机房系统架构介绍
四、系统功能模块介绍
五、可扩展子系统
CONTENTS
一、简介
二、智慧机房的目标与意义
三、智慧机房系统架构介绍
四、系统功能模块介绍
五、可扩展子系统
8
二、智慧机房的目标
人员的实际需求，提升
目标：
智能化：
数据中心的规模化经营要求IDC 不断提高运维效率，因此智能化将成为IDC 发展的新方向。
可视化：
传统的表格式数据管理已不再是人工进行大数据处理的最佳选择，可视化技术将更加符合运维工作的效率。
远程化：
数据中心发展的规模化和异地化，对运维人员远程化运维能力提出了新的要求。
9二、智慧机房的意义
对运维的意义：
随着社会信息化程度的不断提高，IDC机
房管理设备的数量与日俱增。因此，“可视化、智能化、远程化”的数据中心管理系统将极大的提高运维效率并为数据中心的安全运营提供有力的保障。同时智能化机房将成为现代化数据中心发展的热点，将为IDC综合竞争力的提
升注入新的活力。对客户的意义：
智能机房将为IDC开拓一片新的增值服务领域。可为客户提供对其自身设备的远程可视化监控管理，实时动态呈现设备告警信息及设备参数，使维护和管理从人工被动看守的方式向计算机集中控制和管理的模式转变。可视化的管理方式将更加利于客户定制IDC的代维服务，提升客户服务感知的同时，也提升了IDC 的服务能力和营收能力。
二、智慧机房的目标与意义三、智慧机房系统架构介绍四、 系统功能模块介绍五、可扩展子系统
目录
CONTENTS
一、简介
(SaaS)
(PaaS)
(IaaS)
二、智慧机房架构介绍
2.1系统架构图
●平台包含三部分：
●系统硬件由虚拟的和物理的计算、存储、网络资源组成；
●系统引擎由统一数据库以及中间件组成。●平台应用由各系统组成。
客户端
软件即服务
平台即服务
基础设施及服务
移动终端
大屏
虚拟管理
集群技术
虚拟化
主机
负载均衡
网络
并行计算存储
容灾支持其它硬件设备
应用中间件（WebLogic/WebSphere/Tomcat ）
数据库/文件/第三方应用
平台服务
身份认证
公共组件
工作流引擎
3D 引擎
报表数据挖掘引擎
事件驱动
GIS 地理数据引擎
用户管理
地理信息管理
基础地理信息数据库三维模型数据库应用数据库
区域管理
告警监视
流程管理可视化资产管理可视化园区管理
可视化机房管理告警工单处理
数据接口
数据接口
实施数据监控
PC
机房数据监控
实时数据可视化告警信息可视化告警溯源可视化
其它
11
机房电力
配置信息可视化配电容量可视化配线关系可视化
平板电脑统一门户
3D 的人机交互
机房空间
U 位可视化容量可视化设备上架可视化

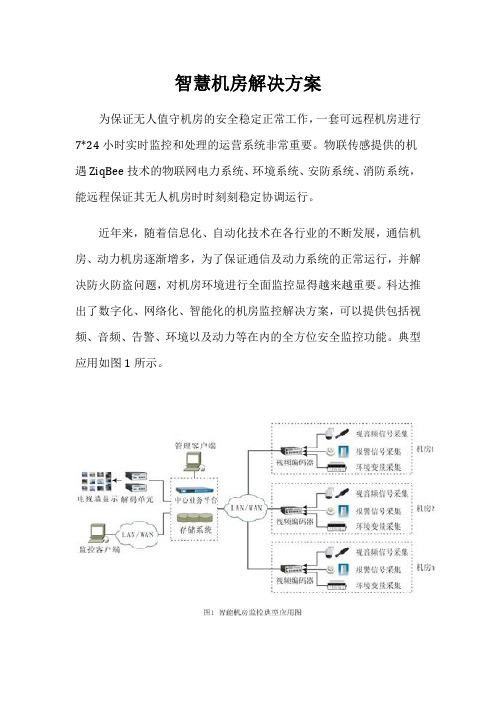

为保证无人值守机房的安全稳定正常工作，一套可远程机房进行7*24小时实时监控和处理的运营系统非常重要。物联传感提供的机遇ZiqBee技术的物联网电力系统、环境系统、安防系统、消防系统，能远程保证其无人机房时时刻刻稳定协调运行。 近年来，随着信息化、自动化技术在各行业的不断发展，通信机房、动力机房逐渐增多，为了保证通信及动力系统的正常运行，并解决防火防盗问题，对机房环境进行全面监控显得越来越重要。科达推出了数字化、网络化、智能化的机房监控解决方案，可以提供包括视频、音频、告警、环境以及动力等在内的全方位安全监控功能。典型应用如图1所示。 一、设计体系 系统采用清晰的分层设计体系，即前端接入层、中心交换层和用户访问层，具有良好的开放性和兼容性，同时也便于扩展和部署维护。 机房监控点位于前端接入层，通过部署网络视频编码器实现机房内视音频信号、告警信号以及环境变量的接入、处理和上传。
中心交换层部署中心业务平台和网络录像存储单元，实现所有监控点数字监控码流的集中接入、处理转发、录像存储以及系统控制与管理，并为使用监控业务的用户提供统一的登录与操作平台。 用户访问层体现用户对整个系统的业务访问与控制，主要由电视墙解码单元和监控客户端组成。电视墙解码单元为用户提供多路监控点图像的集中实时显示。客户端基于PC，用户对整个系统监控业务的访问和操作都通过客户端来实现。 二、联网架构 系统基于数字化、网络化联网架构，前端编码设备、电视墙解码设备、客户端PC以及录像存储单元均通过IP网络与中心业务平台互联，各个组成部分之间传输的都是数字化的IP视频监控码流。IP网络本身可以是局域网（LAN），也可以是基于专线、VPN或Internet构建的广域网（WAN）。 为保证网络上传输的监控效果，系统采用了先进的MPEG-4、H.264视频编码技术，既可以在Internet 等低带宽条件下提供清晰流畅的图像，也可以在LAN等高带宽条件下提供DVD品质的高清晰图像。 由于采用数字化、网络化的联网架构，通过该系统，用户可以不受时间、地点限制对前端机房内的各类监控目标进行实时浏览和观看，并借助中心业务平台实现跨区域的统一管理和资源共享。 三、应用功能 结合机房监控需求，系统可以提供丰富的智能化应用功能，包括移动侦测、报警联动、环境变量采集与智能显示、分布式录像存储、电子地图智能定位、与已建动力监控系统的兼容以及语音对讲等。 1、分布式录像存储
机房监控系统设计方案 第一编：技术方案 第一章、前言 随着计算机技术的迅速发展，数字交换技术的日新月异，计算机通信技术已经深入到社会生活并对社会经济的发展起着不可低估的作用。计算机机房现已成为国民经济发展中的信息枢纽，各行各业都想运用这一技术在市场经济的竞争中占据有利地位。在短短数年之中，机房建设在不断完善和发展，整个社会结构、产业结构、经济结构都在围绕着信息这个中心资源在转动、改造和演化。而且，随着经济的发展，信息网络所承受的压力越来越大，必须建立起一套安全，有效、高速的信息化网络，以适应整个社会信息化的需要，保证及时准确地处理信息。 机房数目和机房设备愈来愈多，由于各类设备各自独立，如果没有统一的监控系统进行管理，主要是依靠值班人员的定时巡检来进行系统监控，由于值班人员知识面和安全管理的问题，值班人员不可能详细地检查每套系统，因此存在较大的安全生产隐患，为满足工作需要，提高机房维护和管理的安全性，建议采用先进的智能化、数码化技术，对机房环境动力设备、保安报警、门禁、闭路电视监控等进行管理，以更有效利用人力资源。 根据这一要求，并综合考虑机房监控系统的发展趋势，***学院干杉校区机房监控系统工程采用《CSS3000机房安全自动化监控系统》，该系统集传统的动力环境设备监控、数码门禁智能系统、安防报警系统、数码综合影像处理系统于一体，通过智能网络，将上述各子系统集成在一个统一的平台上，通过ACTIVEX、DCOM、ODBC等先进的软件技术，达到所有子系统无缝集成、数据共享、一体化运作的应用目的。 《CSS3000机房安全自动化监控系统》可以实现门禁系统、视频监控系统、消防系统、安防报警、供配电、UPS、空调、柴油机、漏水、新风、温湿度监测等子系统的统一监控，不但减轻机房维护人员负担，提高系统可靠性，而且丰富的事件历史记录对系统设备的管理有着重要的参考价值，因而该系统对机房的科学管理具有特殊的意义，是机房运行维护部门的好帮手。 第二章、简述甲方机房监控系统状态 根据用户的实际情况，现需要全面监控***学院干杉校区计算机机房动力环境设备的运行情
