技术交底记录
编号：002 工程名称江门万达广场项目施工单位综健21处
分部工程、部位及范围
地下室两层
10.14.15.16.18.19.20.25#
机电安装
交底日期2013年11月1日
分项工程名
称
室内排水柔性铸铁管的安装
交底提要：
进入现场必须戴安全帽，并扣好下颚带。检查所用的登高工具和安全用具（如安全帽、安全带、梯子、跳板、脚手架、防护板、安全网）必须安全可靠，严禁冒险作业。施工过程中正确使用用电设备，严禁无证操作。
交底内容：
一、材料要求
1、柔性铸铁排水管及管件规格品种应符合设计要求，直管及管件内外表面应光洁、
平整，不允许有裂缝、冷隔、错位、蜂窝及其他妨碍使用的明显缺陷。
2、密封橡胶圈应质地均匀不得有蜂窝、皱折、缺胶、开裂及飞边等缺陷。
二、主要机具
电焊机、台钻、冲击钻、电锤、砂轮机、手锯、活扳手、手锤、水平尺、测量仪、线坠等。
三、作业条件
1、埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底铺沙垫层。
2、安装管道首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞，预埋件已
配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。
四、操作工艺
1、工艺流程：
安装准备→预制加工→干管安装→立管安装→卡件固定→封口堵洞→闭水试验→通水试验
2、预制加工：
根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管，断口要平齐。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施
工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段法兰连时管道要直，坡度要均匀，各预留口位置准确。
干管安装坡度按图纸设计坡度，如图纸未标注，可按照下表要求选用相应坡度值：
序号管径(mm)标准坡度最小坡度
1500.0350.025
2750.0250.015
31100.0200.012
41600.0100.007
干管吊架安装参照图集S161-5、15页。
干管安装完后应做闭水试验，其灌水高度应不低于首层地面高度。出口用充气橡胶堵封闭，满水15分钟水面下降后，再观察5分钟，液面不降，管道及接口无渗漏为合格。闭水试验完毕后应及时将预留口封严和堵洞。
4、立管安装:
首先按设计坐标要求，上下吊线，将预留洞口复核是
否垂直，洞口尺寸不得过大，更不可损伤受力钢筋，在墙体位置上画线栽支架，支架安装高度为离地1.8m（同一卫生间内给排水管道支架应统一标高）。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。复查立管支架是否合适。合适后即用抱卡紧固立管。然后找正找直,并测量顶板距三通口中心是否符合要求。
立管检查口中心高度距地坪上1m安装。通气管安装应高出屋面2m。
立管闭水试验时，用充气橡胶堵封闭检查口上部，进行闭水试验，满水15分钟水面下降后，再观察5分钟，液面不降，管道及接口无渗漏为合格。合格后，撤去橡胶堵，封好检查口。灌水时应注意灌水用水安全排出，不应造成室外和地下室水害。
5、通球试验：
立管：从立管顶部投入不小于排水立管管径2/3的硬质轻塑料胶球，在一层检查口用木板截住拿出。试验完毕后封堵立管顶部。
干管：从排出干管端部清扫口处投入不小于排水干管管径2/3的硬质轻塑料胶球，用水将胶球冲至室外，截住取出，如未流出则采取小潜水泵循环水加压冲出。
试验完毕后应检查胶球数量是否缺少，清点入库。
6、通水试验：
在洁具安装完毕后，分别打开各卫生间的配水点，观察排水管水流是否通畅，器具承水器是否有水溢出。
五、质量标准
1、保证项目：
a. 隐蔽的排水管道的灌水试验结果必须符合设计要求和施工规范规定。
b. 管道的坡度符合设计要求或施工规范规定。
检查方法：检查隐蔽工种记录。用测量仪、水准仪(水平尺) ﹑拉线和尺量检查。
c. 管道及管道支座(墩),严禁铺设在冻土和未经处理的松土上。
检查方法:观察检查或检查隐蔽工程记录。
d．排水系统竣工后的通水﹑通球试验结果,必须符合设计要求和施工规范等有关规
定。
检验方法:通水﹑通球检查或检查通水﹑通球记录。
2、基本项目:
a．柔性铸铁排水管压盖与胶圈接触面应平整、光滑，托吊架间距不得超过2m。
b．支(吊﹑托)架及管座(墩)的安装符合以下规定:构造正确，埋设平正牢固，排列整齐,支架与管子接触紧密。
C．管道及金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
D．刷油前必须除锈后刷一遍防锈漆，再刷一遍面漆。
3、允许偏差项目见下表
项目允许偏差(mm) 检验方法
水平管道纵﹑横方向弯曲
每1m 1 用水准仪(水平尺) ﹑
测量仪、直尺﹑拉线和
尺量检查
全长(25 m以上) 不大于25
立管垂直度
每1m 3 测量仪、吊线和尺量检
查
全长(5 m以上) 不大于15
六、成品保护：
1、管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。
2、埋地管道回填土时，对已铺设好的管道上部要先用细土覆盖200mm以上，并逐
层填实。
3、预制好的管道要码放整齐，垫平、垫牢，不许用脚踩或物压，也不得双层平放。
4、不许在安装好的托、吊管道上搭设架子或拴吊物品，竖井内管道在每层楼板处
要做型钢支架固定。
5、土建粉刷前应将管道用纸包裹，以免污染管道。
七、应注意的质量问题：
1、预制好的管段弯曲或断裂:原因是直管堆放未垫实。
2、立管离墙过远过近，半明半暗，造成减少使用面积，维修不便：主要是管道安装定
位不当或墙体移位。
3、接口漏水:原因是法兰压盖紧固时，各螺栓未对称用
力紧固,或橡胶垫圈未处理干净所致。
4、立管检查口渗、漏水：检查口堵盖必须加垫，以防渗、漏。
5、排水管道穿墙，穿基础时。排出管与立管的连接宜采用两个45o弯头或弯曲半径不
小于4倍管径的90o弯头，否则管道容易堵塞。
其它未尽事宜，施工单位应根据现场情况，严格按照有关国家安全生产规范操作、实施、执行。
审核人：
年月日
交底人：
年月日
接受交底人：
年月日
技术交底记录 编号：002 工程名称江门万达广场项目施工单位综健21处 分部工程、部位及范围 地下室两层 10.14.15.16.18.19.20.25# 机电安装 交底日期2013年11月1日 分项工程名 称 室内排水柔性铸铁管的安装 交底提要： 进入现场必须戴安全帽，并扣好下颚带。检查所用的登高工具和安全用具（如安全帽、安全带、梯子、跳板、脚手架、防护板、安全网）必须安全可靠，严禁冒险作业。施工过程中正确使用用电设备，严禁无证操作。 交底内容： 一、材料要求 1、柔性铸铁排水管及管件规格品种应符合设计要求，直管及管件内外表面应光洁、 平整，不允许有裂缝、冷隔、错位、蜂窝及其他妨碍使用的明显缺陷。 2、密封橡胶圈应质地均匀不得有蜂窝、皱折、缺胶、开裂及飞边等缺陷。 二、主要机具 电焊机、台钻、冲击钻、电锤、砂轮机、手锯、活扳手、手锤、水平尺、测量仪、线坠等。 三、作业条件 1、埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底铺沙垫层。 2、安装管道首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞，预埋件已 配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。 四、操作工艺 1、工艺流程： 安装准备→预制加工→干管安装→立管安装→卡件固定→封口堵洞→闭水试验→通水试验 2、预制加工： 根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管，断口要平齐。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施
工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段法兰连时管道要直，坡度要均匀，各预留口位置准确。 干管安装坡度按图纸设计坡度，如图纸未标注，可按照下表要求选用相应坡度值： 序号管径(mm)标准坡度最小坡度 1500.0350.025 2750.0250.015 31100.0200.012 41600.0100.007 干管吊架安装参照图集S161-5、15页。 干管安装完后应做闭水试验，其灌水高度应不低于首层地面高度。出口用充气橡胶堵封闭，满水15分钟水面下降后，再观察5分钟，液面不降，管道及接口无渗漏为合格。闭水试验完毕后应及时将预留口封严和堵洞。 4、立管安装: 首先按设计坐标要求，上下吊线，将预留洞口复核是 否垂直，洞口尺寸不得过大，更不可损伤受力钢筋，在墙体位置上画线栽支架，支架安装高度为离地1.8m（同一卫生间内给排水管道支架应统一标高）。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。复查立管支架是否合适。合适后即用抱卡紧固立管。然后找正找直,并测量顶板距三通口中心是否符合要求。 立管检查口中心高度距地坪上1m安装。通气管安装应高出屋面2m。 立管闭水试验时，用充气橡胶堵封闭检查口上部，进行闭水试验，满水15分钟水面下降后，再观察5分钟，液面不降，管道及接口无渗漏为合格。合格后，撤去橡胶堵，封好检查口。灌水时应注意灌水用水安全排出，不应造成室外和地下室水害。 5、通球试验： 立管：从立管顶部投入不小于排水立管管径2/3的硬质轻塑料胶球，在一层检查口用木板截住拿出。试验完毕后封堵立管顶部。 干管：从排出干管端部清扫口处投入不小于排水干管管径2/3的硬质轻塑料胶球，用水将胶球冲至室外，截住取出，如未流出则采取小潜水泵循环水加压冲出。 试验完毕后应检查胶球数量是否缺少，清点入库。 6、通水试验： 在洁具安装完毕后，分别打开各卫生间的配水点，观察排水管水流是否通畅，器具承水器是否有水溢出。
室内排水管道技术交底
一、施工准备 （一）作业条件 UPVC埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近±O.OO标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，己按设计要求预留管洞。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件巳完成。土建支模巳拆除，操作场地清理干净，安装高度超过3.5m应搭脚手，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。 （二）材料要求 1.硬质聚氯乙烯(UPVC)管材、管件、支架、 粘接剂应是管材厂家配套产品。管道规格 尺寸应与卫生洁具连接适宜，并有产品质 量合格证、相关检验报告及说明书。管材 内外表层应光滑，无气泡、裂纹，管壁厚 度均匀，色泽一致。直管段挠度不大于
1%。管件造型应规矩、光滑，无毛刺。 承口应有梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。 用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。 2.铸铁排水管道及管件品种、规格应符合设 计要求。灰口铸铁的管壁应厚度均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必须有产品合格证。水泥一般采用强度等级P.O32.5的普通水泥，必须有产品合格证、出厂检测报告及进场复验报告。用到的其他材料有：汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。 3.不得使用国家限制使用和淘汰落后的建 材产品。
本工程的^★★系统的★★★水管采用A型柔性接口铸铁排水管，承插式柔性接口法兰连接。 排水铸铁管具有强度高、耐热、耐冷、防火、隔音好等优点，长期应用的实践证明，排水铸铁管可用于各种工业和民用，高、低层的建筑物内部排放生活污水、雨水系统。柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。 本工程根据设计要求，排水铸铁管采用A型柔性接口铸铁排水管，铸铁管的规格尺寸根据下图及下表确定。 邑T| —q J i|~T D -P ----------------- D 匕_A型柔性接口排水铸铁管尺寸 A型柔性接口排水铸铁管尺寸表（mr） （1）施工顺序的安排 排水管道系统的安装本着先干管后支管，先立管后水平管，由低到高，由里到外的原则进行。
铸铁排水管施工工艺流程： 安装准备预制加工［1^^ （排水管支、吊架安装［排水干管安装］— 耳［排水立管安装［排水支管安装］［排水配件安装:［通球试验J 灌水试验］:管道保温］ （2）施工准备 施工前技术人员要根据施工图纸并结合现场的实际情况绘制出施工草图，主要根据设计的层高及各层地面做法厚度，管道的坐标、标高、坡度和坡向，管道甩口位置，管道直径，以及支吊架设置的位置等来绘制施工草图。根据施工草图提出该系统的材料计划、机具设备需求计划、劳动力计划，并向施工人员进行技术交底。要使施工人员明白施工任务、工期要求、质量要求、安全防护措施及具体的操作方法。施工前对施工人员进行柔性排水铸铁管安装方面的技术培训，掌握操作要点，经培训并考核合格后方可上岗作业。 施工机具设备包括砂轮机、台钻、电锤、套丝机、电焊机、扳手、线坠、水平尺、钢卷尺等。 排水系统所需主材有A型无承口排水铸铁管、管件，清扫口、检查口、地漏，主材要求管材、管件壁厚均匀，造型规矩，不得有粘砂、毛刺、砂眼、裂纹等缺陷。管材和管件内外表面应涂防腐涂料，涂料必须符合管道工程对内外介质的抗腐蚀要求和防火要求。内壁可采用环氧煤沥青涂料， 厚度不小于120 a m外壁可采用红丹类防腐涂料，厚度不小于60卩m。地上管道外壁采用铁红色，埋地管道外壁采用青灰色。排水系统所需辅料主要有灰口铸铁压兰、螺栓螺母、橡胶密封圈、油麻、水泥、防水油膏、防锈漆、调和漆、银粉漆、型钢、圆钢等。柔性接口的排水铸铁管及其配套管件、连接件必须采用同一产品品牌和型号，且具有统一的配合公差。

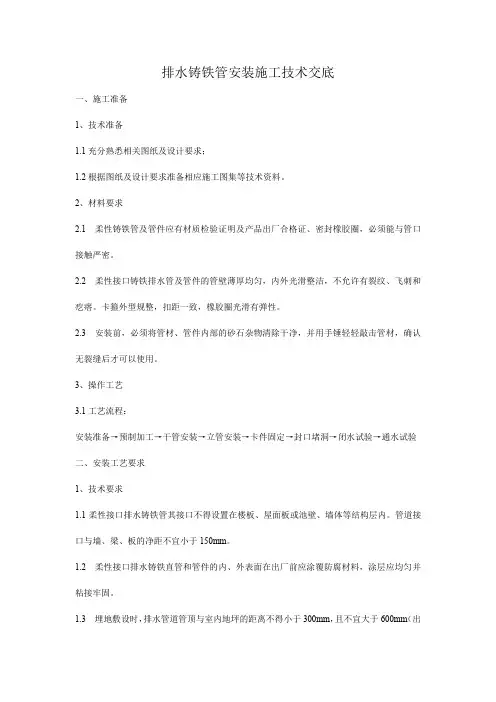

柔性铸铁管安装 11/13号楼 一、安装技术准备 1、熟悉本专业及其他相关专业图纸，做好技术、环境、安全交底。 2、所使用材料已经有关方面认可，报验合格。 二、材料要求 1、所使用的管材、管件的型号、规格必须符合设计、规范的要求，并且应外观一至，无破损、毛刺、砂眼。 2、所有吊件支件的制作安装严格按照规范进行；支架、吊架采用型钢、螺栓孔不得使用电气焊开孔、扩孔或切割。 3、铸铁管材、不锈钢卡箍、槽钢、圆钢、膨胀螺栓、平头螺栓、螺母、油漆等均应符合使用要求。 三、主要机具 1. 机具：冲击钻、电锤、砂轮锯、电气焊等。 2、工具：专用扳手、扳手、手锤、凿子、水平尺、钢卷 3、铸铁管材、不锈钢卡箍、槽钢、圆钢、膨胀螺栓、平头螺栓、螺母、油漆等均应符合使用要求。 四、施工工艺 1、技术要求 1.1、柔性接口排水铸铁管其接口不得设置在楼板、屋面板或池壁、墙体等结构层内。管道接口与墙、梁、板的净距不宜小于150m。 1.2 、柔性接口排水铸铁直管和管件的内、外表面在出厂前应涂覆防腐材料，涂层应均匀并粘接牢固。 1.3 、埋地敷设时，排水管道管顶与室内地坪的距离不得小于300mm，且不宜大于600mm （出户部位管段除外）。 2、建筑排水柔性接口铸铁管安装要求 2.1在建筑物土建结构施工阶段，安装人员应配合做好排水管道穿越墙壁、 楼板及混凝土梁等承重结构的预留洞、预埋件、预留套管等预留预埋工作。
2.2 不得采用有损坏迹象的柔性接口排水铸铁直管、管件和接口零部件。对 长期存放的产品，在使用前应进行外观检查，如发现异常应进行性能检测。 2.3 柔性接口排水铸铁管管道系统安装时，应将直管和管件外壁上的标志设置在明显的位置。 2.4排水立管安装垂直度的允许偏差单位管长（1m）应不大于3mm，全长（5m 以上）应不大余15mm。排水横管坡度应符合设计要求，严禁出现无坡、倒坡现象。各种立管底部应有牢固的支架或支墩。 2.5 铸铁直管需切割时，其切口端面应与直管轴线相垂直，并将切口处打磨光滑。 2.6 当建筑排水用柔性接口铸铁管的直线管段局部需要折线安装时，其接口 允许有少许偏差，但必须先按轴向（偏转角为零时）连接好后再偏转。每个接 口的偏转角度卡箍式不得大于3°，法兰承插式不得大于5°。 2.7 柔性接口铸铁管排水立管与排出管端部的连接，应采用两个45°弯头， 并在立管底部设置支墩或支架等固定措施。 2.8 排水管穿楼板应预留孔洞，孔洞比管道大2号，管道安装完后应填塞密 封膏封闭严密。立管周围应做高出楼板面20mm，宽度大于或等于30mm的阻水 圈。 地下部分法兰连接排水系统安装: 1、采用柔性接口机制离心铸铁管安装，连接方式为法兰连接，用于卫生间埋地部分。 材料在进入工地以前认真作好检查工作，材料必须有准用证、合格证、检验报告，管子在使用前必须清理，使管内外清洁，以保证水流畅通，管子安装完毕后必须刷防腐漆两道。 2、排水管道的坡度为i=0.01管道在铺设以前将管道沟夯实，防止土层下沉，管道安装前铺设20㎝厚砂层，安装完毕后再覆盖20㎝后砂子，管道安装过程中底部必须加砖垛，防止管下沉，砖垛的间距为1.5米，排水管的立管必须做混凝土垛。 3、管道安装；将管道的承口朝来水方向，由排除口的位置向来水方向顺序安装，应先用线在排水管的起点到排水管的末端排水出口找出坡度，每根排水管下面要用水泥砂浆和砖砌筑一个二四砖垛作支撑，管道安装完，管道的两侧要用砂浆灰抹成八字加以固定。 4、柔性接口法兰承插式铸铁管的连接与安装步骤： 4.1 、安装前应将铸铁管直管及管件内、外表面粘结的污垢、杂物和接口部位 结合面上的泥沙等附着物清除干净。 4.2、将法兰压盖套入插口端，再套入橡胶密封圈（B型接口橡胶密封圈套入 时应注意其方向性。 4.3、将直管或管件插口端插入承口，并使插口端部与承口内底留有5mm的安 装间隙。再插入过程中，应尽量保证插入管的轴线与承口管的轴线在同一直线
柔性铸铁管排水工程施工方案
柔性铸铁管排水工程施工方案 一、工程概况 本工程为西安市人民医院医疗综合大楼，位于西安市航天基地内，航天东路以东，航拓路以北。医疗综合大楼为人民医院标志性建筑，分住院部和门诊楼两部分，住院部为地下一层，地上15层，建筑面积为110324平方米，地上总高度63米。门诊部为地下一层，地上5层，建筑面积为6470平方米。地上总高度23.1米。框架剪力墙结构。 重力流排水管采用离心机制柔性排水铸铁管法兰连接A型管材，配套法兰机械式连接。直管、管件规格及材质及橡胶密封圈必须满足国家标准GB/T12722- （A型）要求。排水管件及存水弯水封高度均≥50mm；出屋面通气管采用柔性机制排水铸铁管，承插式法兰压盖接口，专用橡胶圈密封，排水管件水封高度H≥50mm 重力流废水管采用离心机制柔性排水铸铁管法兰连接A型管材，配套法兰机械式连接。直管、管件规格及材料及橡胶密封圈必须满足国家标准GB/T12722- （A型）要求，排水管件水密高度H≥50mm。 重力流雨水管采用球墨给水铸铁管，法兰胶圈接口，雨水斗采用87型铸铁雨水斗。 出户管采用球墨给水铸铁管，法兰胶圈接口。 水施86中（1～5层裙楼）DN100的单立管19趟，DN100和
DN150双立管4趟； 水施87中（1～5层裙楼）DN100的单立管21趟，DN100双立管4趟；其中DN150 双立管3趟， 水施88中（1～5层裙楼）DN100的单立管30趟，DN100双立管4趟；DN150双立管2趟； 水施89中（1～5层裙楼污水）DN100的单立管18趟，DN150双立管1趟； 水施90中（1～5层裙楼污水）DN100的单立管29趟，DN150双立管2趟；DN100双立管3趟； 水施91中（（6～15层裙楼污水）DN100的双立管24趟；DN100单立管4趟； 水施92中（（1～5层裙楼废水）DN100的单立管29趟； ±0.00以上住院部病房卫生间和裙楼部分卫生间采用双立管重力排水系统,设专用通气立管.其余部位均为单立管重力排水系统，底层污水均单独排入室外污水管道，地下室卫生间污水经过潜污泵提升排至室外污水管道。 二、施工依据及验收标准： 1.《建筑给水排水及采暖工程施工质量验收规范》（GB50242-）； 2.《建筑给水排水设计规范》（GB50015- ）； 3.《建筑排水柔性接口铸铁管管道工程技术规程》 （CECS 168：）；
技术交底记录 工程名称东锅德阳职工安居房分部工程给排水安装工程 分项工程名称：室内给水管道安装 交底内容： 一、施工准备： 1、管材、管件及附件，与管材相适应的配件，各类闸门等。材质，规格，型号按实际要求选用质量符合要求，有出厂合格证。 2、主要施工机具有：手电钻、电焊机、切割机、錾子、套丝机、水平尺、线坠、试压泵、压力表等。 二、施工工艺 1) 给水管道施工工艺流程 预留预埋→预制加工→支架制作、安装→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐、保温→竣工验收。 （1）预留预埋 ①给排水管道的预留预埋应与土建施工紧密配合，做到熟悉图纸，提前准备，提前联系。所有管道穿混凝土墙及穿梁处预埋钢套管，套管的坐标、标高位置应按设计要求及规范规定。管道穿屋面预埋防水套管且套管高出屋面不得小于50mm，正负零以下管道穿混凝土外墙时预埋刚性防水套管。卫生间给水管道穿楼板时设钢套管，套管下面与楼板齐，上面比楼板地面砖高50mm.套管管径比穿过管道直径大2号。 ②预留预埋完成以后应及时进行技术复核，确保在浇筑混凝土之前完成位置、标高及尺寸等的复核工作。安装在墙壁内的套管其两端应与饰面平齐，过楼板的套管其顶部应高出地面20mm（卫生间50mm），底部应与楼板底面相平，套管与管道间隙应均匀。穿楼板的套管应在套管与管子之间的空隙用防火材料和防水油膏密封，穿墙套管用石棉绳封堵。 ③钢套管等预埋件固定在钢筋网上的应点焊牢固，并有保护措施。浇筑混凝土时应有专人看管，以防套管移动。 （2）管道预制 ①管道丝扣连接 施工准备 a.施工用料，按主材计划备好用料，及时送到现场，能达到配套及陆续供应； b.主要施工机具有电动套丝机、砂轮切割机、弯管机、手握砂轮机、扳手、管钳、锉刀、锯床等。
新型排水柔性接口铸铁管的应用- 建筑给排水论文 摘要：新修订的《排水用柔性接口铸铁管及管件》(GB/T12772—1999)，增加了目前国际上通用的无承口管箍式直管和管件，按其接口型式分为A型柔性接口和W型无承口管箍式两种，简称A型和W型。与目前常用的排水管及接口相比较，W型无承口柔性排水铸铁管在结构、性能、安装、施工等方面有独到之处特别是环保、节能日益重视的今天，采用该种管材已经成为发展的必然趋势。本文着重介绍了这两种管材的性能、特点及其在居住建筑中的具体应用。 关键词：柔性接口机制铸铁排水管A型W型 随着我国经济建设的快速发展，人民生活水平的提高，对居住建筑的要求也越来越高。人们在关注住宅的建筑面积、户型、朝向的同时，也越来越关注住宅中必不可少的部分——厨房、卫生间的设计。由建设部、经贸委、质技监局、建材局等于1999年12月联合下达了《关于在住宅建设中淘汰落后产品的通知》，其中第四条明确指出“自2000年6月1日起，在城镇新建住宅中，淘汰砂模铸造铸铁排水管用于室内排水管道，推广应用硬聚氯乙烯（UPVC）塑料排水管和符合《排水用柔性接口铸铁管及管件》（GB/T12772-1999）的柔性接口机制铸铁排水管。”由此我们可以看出新型柔性接口机制铸铁排水管替代传统管材已经成为一种必然。目前，在近几年新建的住宅小区中，建设部推广使用的排水管材已经成为主流材料，在一些较高档的住宅小区中，新型柔性接口机制铸铁排水管已经得到了广泛应用，新型柔
性接口机制铸铁排水管具有良好的发展前景。然而，由于新型柔性接口机制铸铁排水管管材在我国发展的历史较短，与其它排水管材相比，人们对其了解较少，现结合笔者在施工中的一些经验，对其性能、特点及工程中的应用情况，做一些简单的介绍。 1、新型柔性接口机制铸铁排水管简介 目前国际上通用的无承口管箍式直管和管件（即本文着重介绍的新型柔性接口铸铁排水管材及管件），按其接口型式分为A型柔性接口（法兰压盖连接）和W型柔性接口（管箍连接）两种，简称A 型和W型。 1.1 新型柔性接口铸铁排水管采用高速离心铸造技术，具有组织致密、管壁薄厚均匀、内外壁光滑、无沙眼和夹渣、抗拉与抗压强度高，产品具有化学成分稳定、耐腐蚀、防火无毒、符合消防安全环保要求、无噪声、不变形、使用寿命长的优点。 1.2 A型管：A型管具有强度高、噪声低、防火性能好、使用寿命长，其连接的可曲挠性和抗震性能良好的优点，但实际工程中发现承插接头部位需要的安装空间较大且管体较笨重、耗用钢材多，尤其在高层建筑中难以被建设方接受。 1.3 W型管：W型管材除了同样具有强度高、噪声低、防火性能
1、材料要求 1.1PVC-C排水管及管件规格品种应符合设计要求。所用粘接剂应是同一厂家配套 产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。管材内外表层应光滑，无气 泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于l%。 管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。 1.2热镀锌钢管及管件应符合设计压力要求。管壁薄厚均匀，内外光滑整洁，并有产品合格证及 说明书。并采用法兰连接。 1.3其他材料：粘接剂、型钢、膨胀螺栓、U型卡、通丝吊杆、螺母等。 2、主要机具 2.1机具：套丝机、冲击钻、电锤、砂轮机等。 2.2工具：手锤、螺丝刀、人字梯、手锯、活扳手、断管器等。 2.3其他：水平尺、线坠、钢卷尺、小线等。 3、作业条件 3.1管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。沿管线安装位置的模板及 杂物清理干净，托吊卡件均已安装牢固，位置正确。室内弹出房间尺寸线及准确的水平 线。 4、施工工艺及操作要点 4.1工艺流程：安装准备T预制加工T干管安装T立管安装T支管安装T灌水试验 4.2安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备 工作。参看相关专业设备图和建筑图、结构图，核对各种管道的坐标、标高是否有交 叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商 记录。 4.3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在 实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图 上，然后按草图测得的尺寸预制加工。 4.4污水干管安装： 4.4.1在预留好的洞口处铺设管道时，按施工图纸的坐标、标高找好位置和坡度，以及各预留 管口的方向和中心线，将管段依次相连。 4.4.2管道铺设后，再将立管及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴 线找好尺寸，接至规定高度，将预留管口上临时封堵。 4.4.3按照施工图对铺设好的管道坐标、标高及须留管口尺寸进行自检，确认准确无误后即可对 埋地污水管从预留管口处灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏， 经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。 4.4.4管道系统经隐蔽验收合格后，临时封堵各预留管口，配合土建填堵孔、洞，按规定回填 土。 4.5 污水立管安装： 4.5.1根据施工图校对预留管洞尺寸有无差错，如需剔凿断筋，必须征得土建技术人员同意，按 规定要求处理。 4.5.2立管检查口设置按设计要求。如排水支管设在吊顶内，应在每层立管上均装立管检查口， 以便作灌水试验。 4.5.3安装立管应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下 面一人将立管上半部拴牢，上拉下托将立管依次连接，反复校准垂直度，然后

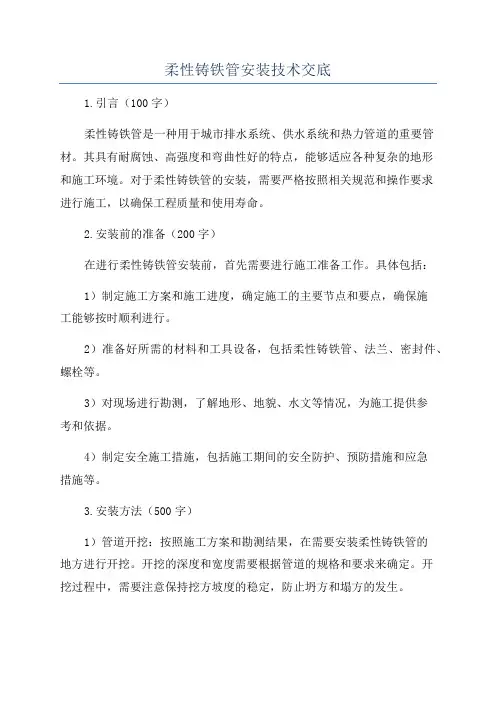

室内排水柔性铸铁管的安装 一、材料要求 1、柔性铸铁排水管及管件规格品种应符合设计要求，直管 及管件内外表面应光洁、平整，不允许有裂缝、冷隔、错位、蜂窝及其他妨碍使用的明显缺陷。承插口密封工作面除符合上述要求外，不得有连续沟纹、麻面和凸出的棱线。 2、承口法兰盘轮廓应清晰，允许有不影响使用的轻微缺陷 存在。A型柔性铸铁排水管压盖与胶圈接触面应平整、光滑，不允许有尖角突起，其余各部位的凹凸深度不大于2mm。压盖不允许掉角缺棱，压盖的法兰盘上冷隔深度应不大于2mm。 3、直管及管件、压盖表面刷漆防腐应均匀。密封橡胶圈应 质地均匀不得有蜂窝、皱折、缺胶、开裂及飞边等缺陷。 二、主要机具 电焊机、台钻、冲击钻、电锤、砂轮机、手锯、活扳手、手锤、水平尺、套丝板、线坠等。 三、作业条件 1、埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底 夯实。 2、暗装管道首先应核对各种管道的标高、坐标的排列有无矛 盾。预留孔洞，预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。 3、室内明装管道要与结构进度至少相隔二层的条件下进行安
装。室内地坪线应弹好，隔墙已安装完毕，粗装修抹灰工种已完成。安装场地无障碍物。 四、操作工艺 1、工艺流程： 安装准备→预制加工→干管安装→立管安装→卡件固定→封口堵洞→闭水试验→通水试验 2、预制加工： 根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺。然后进行预制，预制时注意甩口方向。法兰柔性铸铁管安装时，承插口处要留出膨胀补偿量5~10mm。 3、干管安装： 首先根据设计图纸要求的坐标、标高预留孔洞。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。 施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段法兰连时管道要直，坡度要均匀，各预留口位置准确。 干管安装坡度按图纸设计坡度，如图纸未标注，可按照下表要求选用相应坡度值： 序号1234管径(mm) 50 75 110 160标准坡度

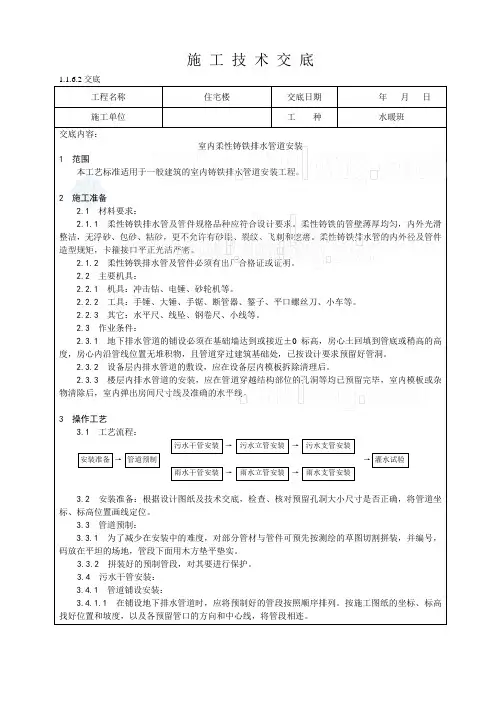

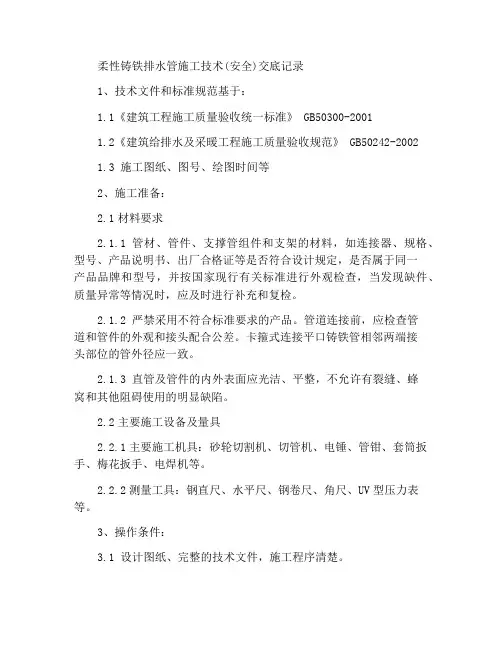

室内柔性铸铁排水管道施工方案 一、编制依据 1、西安贝斯特·商贸广场A区设计图纸 2、西安贝斯特·商贸广场A区施工组织设计 3、《建筑工程施工质量验收统一标准》GB50300-2001 4、《建筑给排水及采暖工程施工质量验收规范》GB50242-2002 5、柔性铸铁排水管技术规程 二、工程概况 本工程为西安贝斯特·商贸广场A区1#、2#、3#楼。本工程地下三层，地上33层。地下一二层为车库，地下三层部分为战时甲类核六级常六级二等人员掩蔽所，平时做地下车库使用。地上一到三层为商业，其余层均为普通住宅，地下一层、三层为设备房。建筑结构类型：为现浇钢筋混凝土剪力墙结构，商业裙房为框架结构。生活污水横干管采用机制排水铸铁管，排水立管底部横干管至室外排水出管采用机制排水铸铁管，四层以下铸铁管。 三、材料要求 1、材料进行招标，要求生产许可证、检验报告、产品合格证等相关资料齐全。 2、材料进场要严格进行检查验收，外观要求表面光滑，不得有裂纹砂眼等其它使用缺陷，橡胶圈不得有变形扭曲等现象。 3、材料的保管应分类堆放，挂牌标识。 四、工艺流程及施工方法
1、施工工艺流程 图纸会审→施工准备→材料验收→预排管道→支架安装→立支管安装→调整校正→配合补洞→通水、通球试验→质量验收 2、施工要求 ①卫生间配合土建预留孔洞尺寸，应根据卫生洁具样品排水口尺寸及卫生洁具排到位置确定，因此卫生洁具要在配合土建预留孔洞前确定检查各预留孔洞的位置尺寸，绘制洞口预留大样图，详细注明尺寸保证预留准确无误。 ②管子接口断面必须平整、光滑、无毛刺，防止刺伤橡皮圈，管断面与轴向垂直，偏差不得大于3°。 ③管道支撑和固定，选定的支撑件和固定件，应符合设计要求和安装要求支架应固定在承重结构上固定间距，水平横管及立管不得大于2m，分头处接口卡箍在不大于0.75m位置设支撑件或固定件，立管底部的转弯处应设砖支墩，并应在弯头接口卡箍后0.5m设支架固定。 ④立管安装前应自上而下吊线，先支架后立管，以保证管道的垂直度。 ⑤管道连接方法：先将橡胶圈1/2套入下部管道，再将上部管道一端套入剩余橡胶圈内然后使用专用工具和扳手拧紧螺栓。 五、质量标准及验收要求 1、主控项目： ①注水试验在规定时间内，应符合设计要求和规定按系统全数检查。 ②坡度必须符合规范要求中的最小坡度值，水平尺拉线换算检查，按系统的管段抽查10%。

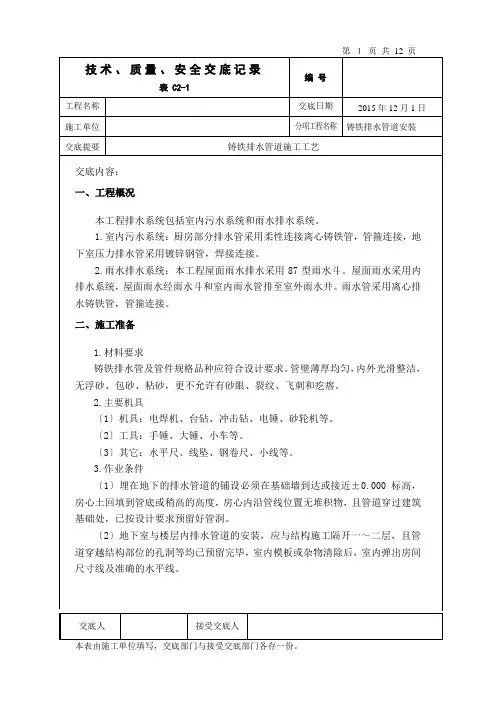

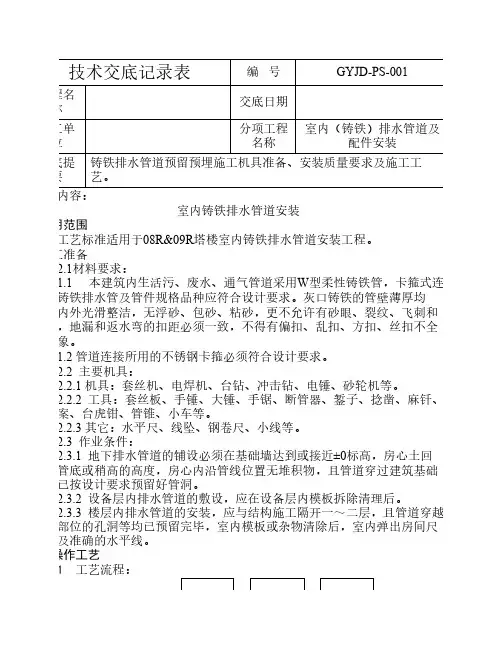

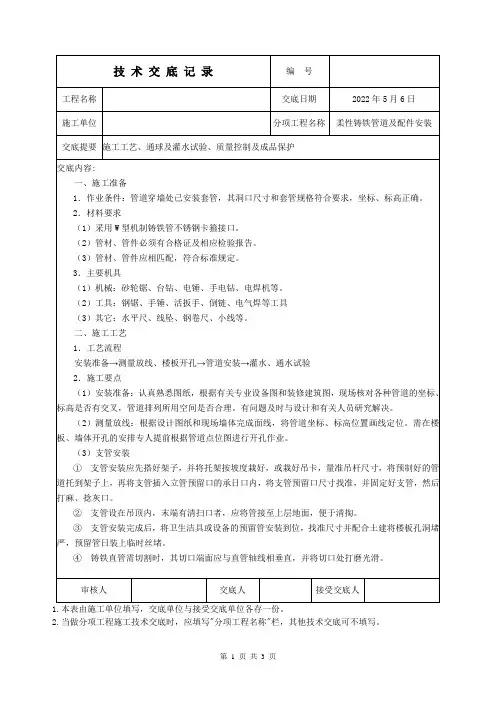

技术、质量、安全交底记录 编号 表 C2-1 工程名称交底日期2015年12月1日 分项工程名称铸铁排水管道安装施工单位 交底提要铸铁排水管道施工工艺 交底内容： 一、工程概况 本工程排水系统包括室内污水系统和雨水排水系统。 1. 室内污水系统：厨房部分排水管采用柔性连接离心铸铁管，管箍连接，地 下室压力排水管采用镀锌钢管，焊接连接。 2.雨水排水系统：本工程屋面雨水排水采用87 型雨水斗。屋面雨水采用内排 水系统，屋面雨水经雨水斗和室内雨水管排至室外雨水井。雨水管采用离心排水铸铁管，管箍连接。 二、施工准备 1.材料要求 铸铁排水管及管件规格品种应符合设计要求。管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。 2.主要机具 （1）机具：电焊机、台钻、冲击钻、电锤、砂轮机等。 （2）工具：手锤、大锤、小车等。 （3）其它：水平尺、线坠、钢卷尺、小线等。 3.作业条件 （1）埋在地下的排水管道的铺设必须在基础墙达到或接近± 0.000 标高，房心土回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞。 （2）地下室与楼层内排水管道的安装，应与结构施工隔开一～二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。 交底人接受交底人
