d e f 钢结构的构件连接方式 钢结构的连接方法大体来看，有以下几种： 焊接——是使用最普遍的方法，该方法对几何形体适应性强，构造简单，省材省工，易于自动化，工效高；但是焊接属于热加工过程，对材质要求高，对于工人的技术水平要求也高，焊接程序严格，质量检验工作量大。 铆接——该方法传力可靠，韧性和塑性好，质量易于检查，抗动力荷载好；但是由于铆接时必须进行钢板的搭接，相对来讲费钢、费工。 普通螺栓连接——这种方式装卸便利，设备简单，工人易于操作；但是对于该方法，螺栓精度低时不宜受剪，螺栓精度高时加工和安装难度较大。 高强螺栓连接——此法加工方便，对结构削弱少，可拆换，能承受动力荷载，耐疲劳，塑性、韧性好摩擦面处理，安装工艺略为复杂，造价略高 射钉、自攻螺栓连接——较为灵活，安装方便，构件无须预先处理，适用于轻钢、薄板结构不能受较大集中力。 焊接连接 焊接是钢结构较为常见的连接方式，也是比较方便的连接方式，在众多的钢结构中，焊接是最为常见的一种。 根据焊接的形式，焊缝可以分为对接（平接）焊 缝、角焊缝、和顶接焊缝三大类。 对接焊缝 对接焊缝按受力与焊缝方向分直缝——作用力方 向与焊缝方向正交；斜缝——作用力方向与焊缝方向 斜交两类。从直观来看，直缝受拉，斜缝受拉与剪的同时作用。 对接焊缝在焊接上有以下处理形式： a ）直边缝：适合板厚t 10mm b ）单边V 形：适合板厚t ＝10～20mm c ）双边V 形：适合板厚t ＝10～20mm d ）U 形：适合板厚t > 20mm e ）K 形：适合板厚t > 20mm f ）X 形：适合板厚t > 20mm 对接焊缝的优点是用料经济、传力均匀、无明 显的应力集中1[1]，利于承受动力荷载；但也有缺点，需剖口，焊件长度要精确。 对接焊缝需要做以下构造处理：首先，在施焊过程中，起落弧处易有焊接缺陷，所以用引弧板；但采用引弧板施工复杂，除承受动力荷载外，一般不用，计算时将焊缝长度两端各减去5mm 。其次， 变厚度板对接，在板的一面或两面切成坡度不大于1：4的斜面，避 免应力集中。 另外，变宽度板对接，在板的一侧或两侧切成坡度不大于1：4 的斜边，避免应力集中。对于对接焊缝的强度，有引弧板的对接焊 缝在受压时与母材等强，但焊缝的抗拉强度与焊缝质量等级有关。 对接焊缝的应力分布认为与焊件原来的应力分布基本相同。计 算时，焊缝中最大应力（或折算应力）不能超过焊缝的强度设计值。 对接焊缝的计算包括：轴心受力的对接焊缝、斜向受力的对接焊缝、 钢梁的对接焊缝、牛腿与翼缘的对接焊缝。 a b c 斜缝 直缝
1．目的 (4) 2．范围 (4) 3．适用范围 (4) 4．参考文件 (4) 5．定义 (4) 6．工程概况 (5) 7．先决条件 (5) 8．施工方法及技术要求 (5) 9．施工焊接技术要求 (11) 10．安全措施 (13) 11．人力计划 (15) 12．主要施工机具及设备 (15) 13．质量控制点设定 (16) 1 ．目的 本方案旨在对钢结构工程的施工进行规范化。用于所有钢结构工程的施工。 2 ．范围 此方案对嘉里粮油新精炼钢结构厂房工程的施工及相关质量活动进行了描述和规范。 3 ．适用范围 适用于施工班组及质检部门的钢结构制作、安装工作及相应质量检验活动。 4 ．参考文件 GB 50205-2001 《钢结构工程施工及验收规范》 JGJ82-91 《钢结构高强度螺栓连接的设计、施工及验收规程》 GBJ17-88 《钢结构设计规范》
《涂装前钢材表面等级和除锈等级》 T3632-95 《钢结构用扭剪型高强度螺栓连接副》 钢结构施工图结施 -01 JBJ81-2002 《建筑钢结构焊接技术规程》 GB11345 《钢焊缝手工超声波探伤方法及质量分级法》 有关施工图，招标文件及补充文件 5 ．定义 构件 由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑等。 环境温度 指制作或安装现场的温度。 空间刚度单元 由构件构成的基本的稳定空间体系。 6. 工程概况 xxxxxxxxx厂钢结构厂房，所用钢材材质 Q235B ，主体结构板材厚度为δ = 4~24 ㎜，钢柱底板最大厚度达 56 ㎜。该钢结构的主要特点是：多节柱多层重型钢结构；连接采用扭剪形高强度螺栓连接；一、二、三节柱由标准 H 型钢及非标焊接 H 型钢组合而成；梁及支撑是 H 型钢和槽钢；结构主体构件在钢结构生产厂家厂内预制完成，现场组立安装，总工程量约 900 吨。计划有效工期 70 天。 7. 先决条件 施工所需图纸及技术资料已经齐备 , 图纸已会审并澄清。 钢结构应具有完整的合格质量证明书及所采用钢材的质量证明书，并符合设计要求。 主要钢结构件在出厂前已进行预装，并经相关部门检验合格。 所有施焊人员已取得上岗资格证，并符合规范要求的相关合格项目。 所用测量器具已检定合格并在有效期内。
建筑结构丨收藏：16G101全系列深度解读 总说明和制图规则部分 一、绪论 11G101自2011年9月1日实行，16G101自2016年9月1日实行，正好5年一个周期。 当初11G101的推出变化挺大的，因为2010年，《混凝土结构设计规范》（以下简称《混规》）、《建筑抗震设计规范》（以下简称《抗规》）和《高层建筑混凝土结构技术规程》（以下简称《高规》）进行了重大修订，因为G101是以规范为依据，所以，11G101相对于03G有很大变化，加之，11G101的体系也作了重大调整，进行了一些合并，从原6本图集压缩了3本图集。 那么，16G101相对于11G101有哪些变化呢？无重大变化，相似度约90%。但即使10%的差异也是需要研读。 平面表示法及平法制图规则不会有变化，规则有稳定性，不可能一直变来变去，但可以局部修正和完善。 其次，原规范依据没有变化，如果说有变化，仅《中国地震动参数区划图》（GB18306-2015）是新增的。 同时，16G101-1总说明3：“当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。”原图集无此说明，这条说明有多重含义，一是图集从属和依附于规范；二、凡图集与规范不符的以规范为准；三、当规范修订，图集不符部分视为无效；四，使用者不能教条地使用图集，要与规范对照复核后使用。 本次图集修订必要性不大。 首先是因为规范还没修订，图集的修订应与规范的修订保持同步。 其次是平法图集本身也没有重大理论发现和科研成果。不论是规范和图集都要保持相对的稳定性和延续性，不可频繁变更与升版。 复次，图集标准体系没有作出重大调整，笔者在点评03G101和 11G101时曾建议G101整合成一本。图集一分为三，每本图集都有相同内容，如一些通用性说明和规定，可以合而为一，避免重复，减少容量。同时合而为一便于随带、翻阅和查询，如竖向构件柱墙的上部构造做法要到11G101-1上去查，柱墙在基础内构造要到11G101-3上去查，把一种构件进行人为的割裂。钢筋工程是一个系统，拆分三个图集反而是影响整体性，不符合平法的哲学思想。
16G101-1修订主要内容 1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。 2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。 3、总说明第5条调整了图集的适用范围。取消了原11G101-1图集中的非抗震设计。本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。 4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。） 5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本
钢结构厂房验收规范 目次 1总则………………………………………．5-4 2 术语、符号……………………….5－4 2.1术语…………………………………··5－4 2．2 符号………………………………．5-4． 3 基本规定…………………………………··5－4 4 原材料及成品进场……………………5－4 4．1 一般规定………………………………5-5 4 .2 钢材……………………………………．．5一5 4．3 焊接材料………………………………··5－5 4．4 连接用紧固标准件……………………··5－5 4．5焊接球……··、…………………………．．5-5 4．6 螺栓球……………………………………5-6 4．7 封板、锥头和套筒………·、…………··5－6 4．8石金属压型板………………………………5－6 4．9 涂装材料……，…………………………·5．--6 4 。10 其他……………………………………5--6 5 钢结构焊接工程……………………··5－6 5．1 一般规定…………………………………5--6 5．2 钢构件焊接工程………………………··5－6 5．3 焊钉（栓钉）焊接M程…………………5－7 6 紧固件连接工程………………………·5－7 6．1 一般规定…………………………………5--7 6．2 普通紧固件连接………………………5－7 6．3 高强度螺栓连接……………………、…··5－8 7 钢零件及钢部件加工工程………………5－8
7．1 一般规定………………………………·5．--8 7．2 切割……………………………………··5--8 7．3 矫正和成型………………………………5－8 7．4 边缘加工………，………………………··5－9 7．5 管、球加工……………………………5一10 7．6 制孔……………………………………5一10 8 钢构件组装工程………………………·5一10 8．1 一般规定………………………………5一10 8．2 焊接H型钢……………………………5一10 8．3 组装…………………………………··5一10 8．4 端部铣平及安装焊缝坡曰……………5一10 8．5 钢构件外形尺寸……………………··5一11 9 钢构件预拼装M程………………………5一11 9．1 一般规定………………………………5一11 9．2 预拼装…………………………………5一11 10 单层钢结构安装工程…………………5—11 10．l 一般规定………………………………5—11 10．2 基础和支承面………，………………5—11 10．3 安装和校正……………………………5—12 11互回多层及高层钢结构安装工程—…··5—13 11．l 一般规定………………………………5—13 1l．2 基础和支承面…………………………5—13 11．3 安装和校正…………………………5—13 12 钢网架结构安装工程…………………5—14 12．l 一般规定…………………………··5—14 12．2 支承面顶板和支承垫块………………5—14 12．3 总拼与安装…………………………··5—14 13 压型金属板工程…………，…………·5—15
钢结构各个构件和做法-钢结构加工（上） 1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。 支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。（钢结构加工） 屋面檩条、墙梁
一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。 1-1-3、门式刚架的基本形式 a.典型门式刚架 c.带局部二层的门式刚架
1-1-4、基本节点 a.柱脚节点 找接柱脚刚接柱脚一刚接柱脚二. b.梁、柱节点
柱头节点一柱头节点二梁间连接竹点 吊车梁牛腿节点 抗风柱连接节点丄 ■局部二层节点参照多层框架体系。（钢结构加工） 1-1-5、刚架衍生形式
1-1^则架衍生形式 九单亠坡单跨 ■吊车和局部二层可在衍生形式刚架中布置 ■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 90度。 1-2、多层框架体系 1-2-1、框架图示 r 1」 r —^一 ___—( I r / -? * - - _, 」1 - ■—? ---------------------- ---------------------------------------- I F ii y z J 星而 i r 2 1 i ! Ei t 况山墙刚架 d.连跨单用脊 化单坡连跨
梁配筋详解 一、框架梁 框架梁和次梁，按照是否和竖向构件构成抗侧力体系为标准区分 1、跨数的确定 可由SATWE计算结构确定； 2、提供延性的配筋（上下纵筋和箍筋）需要遵循的规范：《抗规》和《混规》 A、《抗震规范》要求： 6.2章节是强柱弱梁和强剪弱弯的要求，内力的调整由PKPM程序完成，无须人工干预；重点是6.3章节的抗震构造措施： 6.2.9条同《混规》11.3.3条是剪压比限值的要求，是极容易超筋的一项指标； 剪压比（梁柱截面上的名义剪应力V/bh0与混凝土轴心抗压强度设计值的比值）：梁塑性铰区的截面剪压比对梁的延性、耗能能力及保持梁的强度、刚度有明显的影响，当剪压比大于0.15的时候，梁的强度和刚度有明显的退化现象，此时再增加箍筋用量，也不能发挥作用，因此对梁柱的截面尺寸有所要求。 6.3.1和6.3.2确定梁的外观，耗能构件和扁梁的优缺点； 6.3.3-1和6.3.3-2是确定受压区高度；控制受压区高度的目的是控制梁端塑性铰有较大的塑性转动能力，在确定受压区高度时，可计入受压钢筋。水平力往复作用下，梁端弯矩方向改变。 6.3.3-3是受力构件体量的协调；注意此条极容易忽略； 6.3.4-1简述为四分之一贯通；通长筋指直径不一定相同，但不同直径的钢筋连接至少是搭接，且两端需受拉锚固的直线钢筋。 6.3.4-2一般不会有问题； 6.3.4-3应该与《混规》11.3.8条和11.3.9条和9.2.10条共同考虑；面积配箍率公式： ρsv＝Asv／(bs)=(n×Asv1)／(b×s) 《混规》除11.3.9条外与《抗规》相同。 箍筋的配筋方法： 配筋要点：1、计算要求；2、面积配箍率；3、肢距要求 检验纵向钢筋配筋率有没有大于2%的，如有查看箍筋是否需要增大直径
建筑物抗震构造详图（11G329-1）解析 2011-10 1.《建筑物抗震构造详图》的编制起源于1977年，当时编号为CG329,我院负责 编制民用框架及剪力墙结构，中国建筑西北设计院负责砖墙房屋、局部框架砖房、砖排架房屋、钢筋混凝土排架房屋.本图集随着时间的推移、国家规范不断更新，CG329图集也不断更新，历次版本号为1977年CG329、1984年CG329、1994年94G329、1997年97G329 、2003年03G329及本次2011年的11G329， 2. 由北京市建筑设计研究院主编的多层和高层钢筋混凝土房屋部分编号为 11G329-1，本图集由中国建筑标准设计研究院组织，聘请了国内部分抗震、混凝土结构及高层建筑方面的专家对本图集进行审查； 3. 本图集现浇钢筋混凝土结构构造,适用于设计使用年限为50年、抗震设防烈 度为6、7、8和9度地区建筑工程的抗震设计,包括民用框架、剪力墙、框架-剪力墙、板柱-剪力墙、部分框支剪力墙及筒体结构。建筑物的抗震等级按页次1-4表3确定。 4. 本图集适用于建筑物高度不超过《高层建筑混凝土结构技术规程》JGJ3-2010 中A级高度的钢筋混凝土结构。 本图集不包含抗震等级为特一级的构造。 对于超过A级高度的钢筋混凝土高层建筑，也可结合有关超限措施，按不同抗震等级参照本图集使用。 5. 在本图集的编制过程中，基本保留了03G329-1图集的格式及内容，取消了原 图集中整浇装配式梁柱构造及内浇外挂复合外墙板的构造，同时补充完善了部分内容（如框架梁加腋做法、剪力墙结构的部分构造）； 6. 本图集编制的依据是新版《抗规》、《砼规范》及《高规》 《建筑物抗震构造详图》11G329-1勘误 第1-2页表1注5. 甲、乙类建筑或及Ⅲ、Ⅳ类场地且设计基本烈度为0.15g和 0.3g的丙。。。。。。 第1-58页 6.1 柱轴压比（见表4、表5） 6.2 剪力墙墙肢轴压比（见表5）、表编号应移至表名前 第2-5页左边柱纵筋在基础的锚固标注中，取消150标注。2-6～8页同 第2-7页图中间节点≥Labe应为≥Lae 第3-5页图左下的“注”中的到数第二行第一个字“当”字应删掉 第3-6页第8.7条取消（）内的内容； 可增加
【国家标准】 1、GB-50017-2003、《钢结构设计规范》 2、GB50018-2002、《冷弯薄壁型钢结构技术规范》 3、GB-50205-2001、《钢结构结构施工质量验收规范》 4、GB50191-93、《构筑物抗震设计规范》 5、GBJ135-90、《高耸结构设计规范》 6、GB500046、《工业建筑防腐蚀设计规范》 7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002、《钢结构防火涂料通用技术条件》 9、GB-50009-2001、《建筑结构荷载规范》 10、GBT-50105-2001、《建筑结构制图标准》 11、GB-50045-95、《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93、《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001、型钢混凝土组合结构技术规程 2、JGJ7-1991、网架结构设计与施工规程 3、JGJ61-2003/J258-2003、网壳结构技术规程 4、JGJ99-1998、高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91、钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002、建筑钢结构焊接技术规程 7、DL/T5085-1999、钢－混凝土组合结构设计规程 8、JCJ01-89、钢管混凝土结构设计与施工规程 9、YB9238-92、钢－混凝土组合楼盖结构设计与施工规程 10、YB9082-1997、钢骨混凝土结构技术规程 11、YBJ216-88、压型金属钢板设计施工规程(正修订) 12、YB/T9256-96、钢结构、管道涂装技术规程 13、YB9081-97、冶金建筑抗震设计规范 14、CECS102:2002、门式刚架轻型房屋钢结构技术规程 15、CECS77：96、钢结构加固技术规范 16、YB9257-96、钢结构检测评定及加固技术规范 17、CECS28：90、钢管混凝土结构设计与施工规程 18、YB9254-1995、钢结构制作安装施工规程 19、CECS159：2004、矩形钢管混凝土结构技术规程 20、CECS24:90、钢结构防火涂料应用技术规范 21、CECS158：2004、索膜结构技术规程 22、CECS23:90、钢货架结构设计规范 23、CECS78:96、塔桅钢结构施工及验收规程 24、CECS167:2004、拱形波纹钢屋盖结构技术规程 25、JGJ85-92、预应力筋用锚具、夹具和连接器应用技术规程 26、CECS、多、高层建筑钢－混凝土混合结构设计规程 27、CECS、热轧H型钢构件技术规程 28、CECS、钢结构住宅建筑设计技术规程 29、CECS、建筑拱形钢结构技术规程
阁楼楼板吊法 1.吊阁楼楼板，有三种做法，槽钢、工子钢、现浇钢筋水泥。 2.槽钢非常便宜，好搭. 3.工字钢造价最贵，工艺麻烦，但无须设计院出图纸。 4.现浇钢筋水泥，如果原设计允许，是可以的。 一、搭建阁楼的前提 1、首先得查阅原始建筑土建资料，看看原建筑设计时是考虑何种类型的。如果在建筑设计时特别要求避免的隔层方案得首先放弃。 2、你的房子必须有足够的层高。一般来说，复式房的新建阁楼的楼板的下缘与原一层的楼板下缘相平。单层的阁楼楼板的下缘不低于2.6米。阁楼楼板与屋顶的内净高不低于2.4米，最低不低于2.2米。这是以有人员居住为前提的，如果你的阁楼是不住人的，那么你自己可以随意定夺高度。 3、阁楼的最短的两边的跨度不得太大。在使用槽钢搭建的情况下，一般不宜超过4米，最大不得超过6米。 二、如何搭建顶楼的阁楼楼板 ①确定功能：阁楼的搭建，肯定是要解决一些实际问题，以满足原有
建筑物格局无法满足的功能需要。因此，首先应明确阁楼的未来使用，不同的功能对空间有不同的要求，这对于确定阁楼搭建的范围及标高有直接的影响。同时阁楼因为拆除不方便和浪费巨大，建议在做阁楼之前有一个完备的设计方案。 ②确定面积：根据墙体受力和承重情况可以明确阁楼搭建的大致范围。没有必要一味地盲目追求面积。有一些楼层较高，或者复式房带中空客厅的朋友，也许他们会有搭建阁楼的需要，而搭建阁楼又涉及到一些较深的相关知识 三、阁楼的搭建类型及各种方案比较 目前常用的隔层楼板施工方案有：钢结构、现浇钢筋水泥、钢混结构、轻质楼板结构等多种方案，各方案都有他相应的优缺点。选择方案时一定要结合自己的需要和原建筑情况 1. 槽钢或工字钢搭建。一般情况下，用槽钢就行了，但用工字钢的抗弯强度会更高，当然造价也会更高，而且工字钢占用的空间层高也更大。槽钢搭建的优点是速度快，即搭即用，不需要等待。缺点是槽钢做的阁楼当人在上面走动时，会有一定的晃动声，槽钢规格越小，晃动声越大。采用槽钢的做法属于推荐做法。讲讲做钢架的好处和弊病：好处： 1、荷载轻，就是自身的重量轻，而且足够承担起家里的摆设和平时的人员的活动。 2、施工工期短，施工时干净。 3、对设计人员的要求不高，
吊装专项方案 编制单位：中国十七冶集团有限公司时间：2017年9月5日
一、工程概述： 本工程为宝成钢结构有限公司辅助厂房，位于上海市宝山区园和路。建筑物总高度21.2米。厂房由原料及成品跨、生产线跨组成。厂房由原料及成品跨：跨度27米。生产线跨：跨度18米。结构形式为门式框架结构。厂房轴线长54米，宽45米。建筑总面积约3600平方米。耐火等级：二级。结构设计年限：50年，抗震：7度。基础类型：独立承台基础。结构类型：轻钢结构。层数一层。设计单位：宝钢工程技术集团有限公司。施工单位：中国十七冶集团有限公司。 本工程钢结构工程主要包括以下内容： 本工程共7线，3轴。钢柱29根。行车梁24根。钢梁35根。最重钢柱2.85吨，最重钢梁为屋面斜梁，组装后总重为2.5吨.最重行车梁1吨。及屋面系统、支撑系统、 墙面系统等。 二、施工前检查 1、构件预检： 本工程所有钢构由车间制作完成，出厂前须经过质量工程师检验，检验合格后出具钢结构出厂合格证，进入场地后施工人员要对构件进行复检，检验内容包括： 1、检查构件型号、数量。 2、检查构件有无变形，发生变形必须予以矫正和修复。 3、检查构件外形和安装孔间的相关尺寸，画出构件的轴线基准线。 4、检查连接板、安装螺栓、高强螺栓是否齐备，检查摩擦面是否生锈。 5、检查起吊点位置是否标识。 6、清除构件上污垢、积灰、泥土等，油漆损坏处应及时补漆。 2、钢构件验收 钢构件成品出厂时，制造单位应提交产品、质量证明书和以下技术文件： 1.如有设计变更文件。提供钢结构施工图，并在图中注明修改部位。 2.如有制作中出现问题，提供处理的协议文件。
建筑构造第十讲 11 单层厂房基本构造 预备知识： 1．民用建筑屋面排水方式； 2．民用建筑屋面、地面构造。 章节组成： 11.1 单层厂房外墙 11.2 单层厂房屋面 11.3 单层厂房地面 主要知识点：砌体墙、大型板材外墙、轻质板材墙、厂房排水方案、天沟、接缝、构件自防水、厂房地面构造、地面接缝、地面缩缝和分格缝、地面排水、地沟、坡道 11.1 单层厂房外墙 11.1.1 砌体墙 砌体墙在单层工业厂房中，除跨度小于15m，吊车吨位小于5t时，作为承重和围护结构之用外，一般只起围护作用。砖墙的厚度一般为240mm和365mm，其它砌体墙厚度200～300mm。 11.1.1.1 墙体的位置 由于墙体属于自承重墙，墙下不单作条形基础，而是通过基础梁将砖墙的重量传给基础。当墙身的高度大于15m时，应加设连系梁来承托上部墙身。 墙身一般在柱子外侧，形成封闭结合。也可以把墙体砌在柱子中间，以增加排架的刚度，对抗震有利。 11.1.1.2 砌体墙与柱子的连接 围护墙应与柱子牢固拉接，还应与屋面板、天沟板或檩条拉接。拉接钢筋的设置原则是：上下间距为500～620mm，钢筋数量为2Φ6，伸入墙体内部不少于500mm。 11.1.2 大型板材墙 墙板的类型 按墙板的性能分：保温墙板和非保温墙板； 按墙板的材料、构造和形状分：钢筋混凝土槽形板、烟灰膨胀矿渣混凝土平板、钢丝网水泥折板、预应力钢筋混凝土板等。
11.1.2.1 墙板布置 1、墙板横向布置：墙板长度和柱距一致，利用柱来作墙板的支承或悬挂点，竖缝由柱身遮挡，不易渗透风雨，是应用较多的一种方式。 2、墙板竖向布置：不受柱距限制，布置灵活，遇到穿墙孔洞时便于处理。但墙板的固定须设置连系梁，其构造复杂，竖向板缝多，易渗漏雨水。 3、墙板混合布置：布置较为灵活，但板型较多，难以定型化，并且构造较为复杂。 厂房的山墙上形成山尖形，从立面设计要求可作出多种处理方案。 11.1.2.2 墙板与柱的连接构造 1、柔性连接：通过设置预埋铁件和其他辅助件使墙板和排架柱相连接。适用于地基构成不均匀、沉降较大或有较大振动影响的厂房。 2、刚性连接：在柱子和墙板中先分别设置预埋铁件，安装时用角钢或Ф6的钢筋焊接连牢。宜用于地震设防烈度≤7度的地区和地基构成均匀，振动影响不大的厂房。 11.1.3 轻质板材墙 对不要求保温、隔热的热加工车间、防爆车间、仓库建筑等的外墙，可采用轻质板材墙。 11.1.3.1 彩色涂层钢板 具有绝缘、耐酸碱、耐油等优点，并具有较好的加工性能，可切段、弯曲、钻孔、铆边、卷边。彩色涂层钢板是用自攻螺钉将板固定在型钢墙筋上。竖向布板和横向布板均可。 11.1.3.2 彩色压型钢板复合墙板 以轻质保温材料为芯层，经复合加工而成的轻质、保温墙板，有塑料复合墙板、复合隔热板隔热夹心板等多种。其特点为：质量轻、保温性好、耐腐蚀、耐久、立面美观、施工速度快。复合板的安装是依靠吊件，把板材挂在基体墙身的骨架上，用焊接法把吊件与骨架焊牢。其水平缝为搭接缝，垂直缝为企口缝。 11.2 单层厂房屋面 11.2.1 屋面排水 厂房屋面排水方式应根据气候条件、厂房高度、生产工艺特点、屋面面积大小等因素综合考虑。一般可参考表11-1来选择。 11.2.1.1 无组织排水 某些有特殊要求的厂房，如屋面容易积灰的 冶炼车间，屋面防水要求很高的铸工车间以及对 内排水的铸铁管具有腐蚀作用的炼铜车间、某些 化工厂房等均宜采用无组织排水 无组织排水的挑檐长度L要求一般可根据檐 口高度H确定，如图11-9。 高低跨厂房的高低跨相交处，若高跨为无组
结构中宽扁梁设计要点及其特点探讨 【摘要】宽扁梁楼盖由于其设计特点而有助于梁柱节点的延性提高，其在工程中的应用逐渐增多，本文通过结合笔者工程实践经验，对宽扁梁楼盖设计时应当注意的设计要点等相关问题展开探讨，同时结合实例加以分析宽扁梁在特殊情况下的应用优势，为同行提供借鉴。 【关键词】结构设计；宽扁梁；抗震性能；结构布置 1.宽扁梁设计要点分析 从设计实践经验表明，对于宽扁梁设计来说，其不仅仅需要满足框架梁的设计要求，同时其还需要满足宽扁梁自身特殊性的设计要求。 1.1宽扁梁布置以及截面尺寸选取 （1）对于一级抗震等级要求的框架结构来说，其不适宜采用宽扁梁楼盖设计。对于框架结构中采用宽扁梁楼盖设计时，布置宽扁梁应使其与框架柱中线重合，而且楼盖应采取双向布置宽扁梁。 （2）合理地选取宽扁梁的梁高是设计宽扁梁的关键步骤之一。结合设计实践经验以及相关规范要求，宽扁梁的梁高适宜选取计算跨度的1/22-l/16，对于跨度较大者则适宜采取较大值。同时要求梁高应大于2.5倍楼板厚度。对于宽扁梁的宽度选取则应小于3倍梁高。另外，规范对于宽扁梁的截面尺寸给出了相关的设计要求如下：bbTg，根据地震影响系数曲线分析，地震影响系数T随了增大而减小，所以对本建筑即使结构总质量增加了，但总的水平地展作用并没有增大，反而减小了。 3.结语 对于结构楼盖设计来说，楼盖有多方案可供考虑，但是合理的楼盖方案才是结构设计人员所向往的。从研究成果表明，宽扁梁楼盖对于楼层空间受到限制情况来说，其应用效果明显。同时宽扁梁楼盖由于其设计特点而有助于梁柱节点的延性提高，另外在宽扁梁楼盖设计时还应当注意其设计要点，以有效地确保其设计的合理性。 参考文献 [1]黄春娥.关于高层建筑宽扁梁设计的若干建议[J].广州建筑，2012，（06）：95-182. [2]王冬松，李峰.宽扁梁在工程中的应用[J].辽宁工学院学报，2012，（01）：30-31.
厂房钢结构安装五大阶段要点！ 一、钢结构安装准备工作 在钢结构安装准备阶段，需做好以下工作： 1．编制钢结构工程的施工组织设计 其内容包括：计算钢结构构件和连接的数量；选择起重机械；确定流水程序；确定吊装方法；制定进度计划；确定劳动组织；规划钢构件堆场；确定质量标准、安全措施和特殊施工技术等。 选择起重机械是钢结构安装的关键。起重机械的型号和数量必须满足钢构件的吊装要求和工期要求；但层工业厂房面积大，宜采用自行式起重机械。对重型钢结构厂房，可选用CC2000－30t履带式起重机和Ⅱ－Ⅱ1495－100t履带式起重机等。 在确定吊装流水程序时，首先要确定每台起重机械的工作内容和各台起重机械之间的相互配合。其内容深度，要达到关键构件反映到单件，竖向构件反映柱列，屋面部分反映到节间。对重型钢结构厂房，柱子重量大，要分节吊装。 在确定吊装顺序时，要考虑安装构件方便和满足生产设备安装顺序。2．钢柱基础的准备 钢柱基础的顶面通常设计为一平面，通过地脚螺栓将钢柱与基础连成整体。施工时应注意保证基础标高及地脚螺栓位置的准确。 钢结构基础支承面、支座和地脚螺栓的偏差应符合有关规定。
为了保证地脚螺栓位置准确，施工时可用钢做固定架，将地脚螺栓安置在基础模板分开的固定架上，然后浇筑混凝土。为保证地脚螺栓不受损伤，应涂黄油并用套子套住。 为了保证基础顶面标高符合设计要求，可根据柱脚形式和施工条件，采用下面两种方法： （1）一次浇筑法 将柱脚基础支承面混凝土一次浇筑到设计标高。为了保证支承面标高准确，首先将混凝土浇筑到比设计标高约低20－30mm处，然后在设计标高处角钢或槽钢制导架，测准其标高，再以导架依据用水泥砂浆精确找平到设计标高。采用一次浇筑法，可免除柱脚二次浇筑的工作，但要求钢柱制作尺寸十分准确，且要保证细石混凝土与下层混凝土的紧密粘接。 （2）二次浇筑法 柱脚支承面混凝土分两次浇筑到设计标高。第一次将混凝土浇筑到比设计标高约低40－60mm，待混凝土达到一定强度后，放置钢垫板并精确校准钢垫板的标高，然后吊装钢柱。当钢柱校正后，在柱脚底板下细石混凝土。二次浇筑法虽然多了一道工序，但钢柱容易校正，故重型钢柱多采用此法。 3．构件的检查及弹线 钢构件外形和几何尺寸正确，可以保证结构安装顺利进行。为此，在吊装之前应根据《钢结构工程施工及验收规范》中的有关的规定，仔细检验钢构件的外形和几何尺寸，如有超出规定的偏差，在吊装之前
宽扁梁配筋构造要求 (发稿时间:2011-3-24 阅读次数:441) 框架梁的截面高度与跨度之比为1/16-1/22且不小于板厚的2.5倍时，称之为扁梁。梁的 宽度大于矩形柱的截面尺寸，大于圆形柱直径的80%称为宽扁梁。宽扁梁应双向布置，抗震 等级为一级的框架不宜采用宽扁梁。宽扁梁中的纵向受力钢筋应有一定比例在柱内贯通，并 在端柱的节点核心区内可靠的锚固，穿过中柱的纵向受力钢筋的直径，对于抗震设防等级为 一、二级时，不宜大于柱在该方向截面尺寸的1/20;不能在柱截面内通过的纵向受力钢筋， 要在边框架梁中可靠的锚固;宽扁梁节点的内、外核心区均视为梁的支座。节点外核心区系 指两向宽扁梁相交面积扣除柱截面面积部分。在节点外核心区可配置附加水平箍筋及竖向拉 筋，拉筋勾住宽扁梁纵向钢筋并与之绑扎。 1、宽扁梁纵向钢筋宜单层放置，间距不宜大于100mm;箍筋的肢距不宜大于200mm。 2、宽扁梁端的截面内要有60%的上部纵向受力钢筋穿过柱截面，并在端柱的节点核心区内 可靠的锚固;未穿过柱截面的纵向钢筋应可靠的锚固在边框架梁内。
3、当纵向钢筋在端支座采用弯折锚固时，弯折端竖直段钢筋外砼保护层厚度不应小于 50mm。 关于扁平梁(宽扁梁) 普通矩形截面梁的高宽比h/b一般取2.0,3.5;当梁宽大于梁高时，梁就称为扁梁(或称宽扁梁、扁平梁、框架扁粱)。 框架扁粱的外形特点是扁梁的宽度通常超过柱子横截面宽度，这种梁一般是因建筑净空的要求，在结构上来说并不经济。采用相同断面积，扁平梁比正常梁惯性矩小，承载力低且挠度大，但可以节省空间，一般配筋量也稍多些，所以可以采用无粘结预应力扁平梁等技术。根据建筑平面尺寸及结构平面布置，扁梁有单向、双向正交或斜交楼盖结构，此外还有变截面宽度即横向加脓的预应力混凝土框架扁粱。 在高层结构中，随着层高的减少，为了获得更多的使用空间，可设计成扁梁，按下列公式预估尺寸: h=(1/18,1/25)l;b=(1,3)h; l为跨度，h为扁梁梁高，b为扁梁梁宽。 板带:板带实际上是板的一种表现形式，通常应用于无梁楼盖板中。柱上板带指布置在框架柱上的板带，结构形式类似梁，通常也被称为扁平梁。 《建筑抗震设计规范》(GB 50011-2001)对扁梁的规定: 6.3.2 采用梁宽大于柱宽的扁梁时，楼板应现浇，梁中线宜与柱中线重合，扁梁应双向布置，且不宜用于一 级框架结构。扁梁的截面尺寸应符合下列要求，并应满足现行有关规范对挠度和裂缝宽度的规定: bb?2bc bb?bc+hb

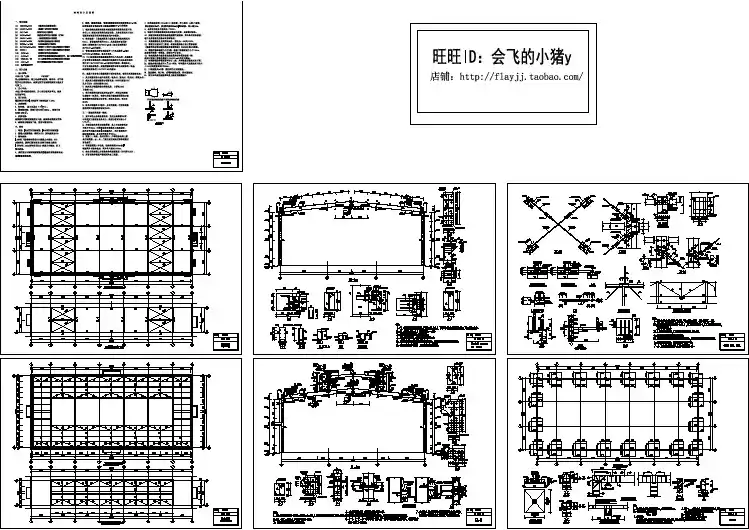

【钢结构厂房图集】钢结构厂房造价及效果图 钢结构在修建厂房这些工程上会经常用到,那么大家对钢结构厂房知识有多少了解呢？下面小编就来为大家介绍一下钢结构厂房图集、钢结构厂房造价及效果图等信息,不了解得朋友一定要瞧瞧哦！ 一、钢结构厂房图集 下面就是钢结构标准图集,大家可以参考一下: 1、梯形钢屋架 05G511 2、钢天窗架 05G512 3、钢托架 05G513 4、12m实腹式钢吊车梁轻级工作制(A1~A3)Q235钢 05G514-1 5、12m实腹式钢吊车梁中级工作制(A4~A5)Q235、Q345钢 05G514-2～3 6、12m实腹式钢吊车梁重级工作制(A6~A7)Q345钢 05G514-4 7、轻型屋面梯形钢屋架 05G515 8、轻型屋面钢天窗架 05G516 9、轻型屋面三角形钢屋架 05G517-1～5
10、门式刚架轻型房屋钢结构(无吊车) 02SG518-1 11、门式刚架轻型房屋钢结构(有悬挂吊车) 02SG518-2 12、门式刚架轻型房屋钢结构(有吊车) 04SG518-3 13、多、高层民用建筑钢结构节点构造详图 01SG519 14、多、高层民用建筑钢结构节点连接(次梁与主梁得简支螺栓连接;主梁得栓焊拼接) 01SG519-1 15、多、高层民用建筑钢结构节点连接(主梁得全栓拼接) 01SG519-2 16、钢吊车梁 SG520-1~2 17、钢檩条、钢墙梁 SG521-1~4 18、钢与混凝土组合楼(屋)盖结构构造 05SG522 19、型钢混凝土组合结构构造 05SG523 20、吊车轨道联结及车挡 05G525 21、悬挂运输设备轨道 05G359-4 22、吊车走道板 04G337
1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。 支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。 屋面檩条、墙梁 一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。 1-1-3、门式刚架的基本形式 a.典型门式刚架
b.带吊车的门式刚架 c.带局部二层的门式刚架 1-1-4、基本节点 a.柱脚节点
b.梁、柱节点 ■局部二层节点参照多层框架体系。 1-1-5、刚架衍生形式
■吊车和局部二层可在衍生形式刚架中布置。 ■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。 1-2、多层框架体系 1-2-1、框架图示
1-2-2、说明 力学模型 a.纯刚接框架：纵横两个方向均采用刚接的框架。 b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。 c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。 d.有时为保证足够的刚度，在刚接框架中亦设置支撑。 框架柱 框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。 框架梁 框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。 支撑 支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。 1-2-3、基本节点 a.柱脚节点 ■柱脚节点同门式刚架体系。 b.柱、梁节点
