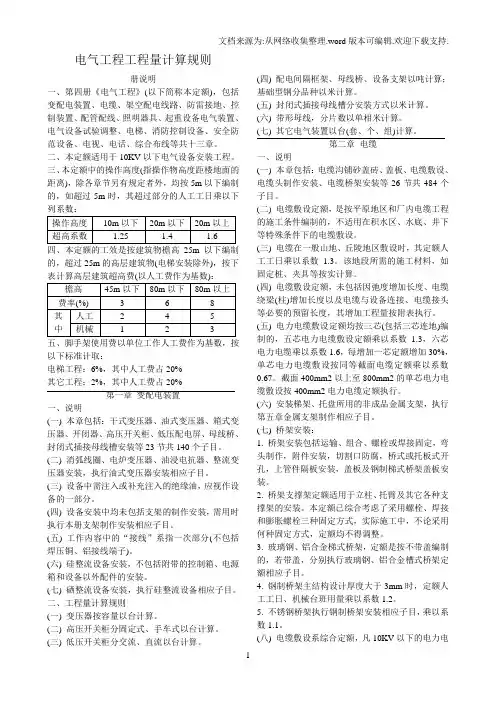

电气工程工程量计算规则
册说明
一、第四册《电气工程》(以下简称本定额)，包括变配电装置、电缆、架空配电线路、防雷接地、控制装置、配管配线、照明器具、起重设备电气装置、电气设备试验调整、电梯、消防控制设备、安全防范设备、电视、电话、综合布线等共十三章。
二、本定额适用于10KV以下电气设备安装工程。
三、本定额中的操作高度(指操作物高度距楼地面的距离)，除各章节另有规定者外，均按5m以下编制的，如超过5m时，其超过部分的人工工日乘以下
四、本定额的工效是按建筑物檐高25m以下编制的，超过25m的高层建筑物(电梯安装除外)，按下表计算高层建筑超高费(以人工费作为基数)：
五、脚手架使用费以单位工作人工费作为基数，按以下标准计取：
电梯工程：6%，其中人工费占20%
其它工程：2%，其中人工费占20%
第一章变配电装置
一、说明
(一) 本章包括：干式变压器、油式变压器、箱式变压器、开闭器、高压开关柜、低压配电屏、母线桥、封闭式插接母线槽安装等23节共140个子目。(二) 消弧线圈、电炉变压器、油浸电抗器、整流变压器安装，执行油式变压器安装相应子目。
(三) 设备中需注入或补充注入的绝缘油，应视作设备的一部分。
(四) 设备安装中均未包括支架的制作安装，需用时执行本册支架制作安装相应子目。
(五) 工作内容中的“接线”系指一次部分(不包括焊压铜、铝接线端子)。
(六) 硅整流设备安装，不包括附带的控制箱、电源箱和设备以外配件的安装。
(七) 硒整流设备安装，执行硅整流设备相应子目。
二、工程量计算规则
(一) 变压器按容量以台计算。
(二) 高压开关柜分固定式、手车式以台计算。
(三) 低压开关柜分交流、直流以台计算。(四) 配电间隔框架、母线桥、设备支架以吨计算；基础型钢分品种以米计算。
(五) 封闭式插接母线槽分安装方式以米计算。
(六) 带形母线，分片数以单相米计算。
(七) 其它电气装置以台(套、个、组)计算。
第二章电缆
一、说明
(一) 本章包括：电缆沟铺砂盖砖、盖板、电缆敷设、电缆头制作安装、电缆桥架安装等26节共484个子目。
(二) 电缆敷设定额，是按平原地区和厂内电缆工程的施工条件编制的，不适用在积水区、水底、井下等特殊条件下的电缆敷设。
(三) 电缆在一般山地、丘陵地区敷设时，其定额人工工日乘以系数 1.3。该地段所需的施工材料，如固定桩、夹具等按实计算。
(四) 电缆敷设定额，未包括因弛度增加长度、电缆绕梁(柱)增加长度以及电缆与设备连接、电缆接头等必要的预留长度，其增加工程量按附表执行。(五) 电力电缆敷设定额均按三芯(包括三芯连地)编制的，五芯电力电缆敷设定额乘以系数 1.3，六芯电力电缆乘以系数1.6，每增加一芯定额增加30%，单芯电力电缆敷设按同等截面电缆定额乘以系数0.67。截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。
(六) 安装梯架、托盘所用的非成品金属支架，执行第五章金属支架制作相应子目。
(七) 桥架安装：
1. 桥架安装包括运输、组合、螺栓或焊接固定，弯头制作，附件安装，切割口防腐，桥式或托板式开孔，上管件隔板安装，盖板及钢制梯式桥架盖板安装。
2. 桥架支撑架定额适用于立柱、托臂及其它各种支撑架的安装。本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不得调整。
3. 玻璃钢、铝合金梯式桥架，定额是按不带盖编制的，若带盖，分别执行玻璃钢、铝合金槽式桥架定额相应子目。
4. 钢制桥架主结构设计厚度大于3mm时，定额人工工日、机械台班用量乘以系数1.2。
5. 不锈钢桥架执行钢制桥架安装相应子目，乘以系数1.1。
(八) 电缆敷设系综合定额，凡10KV以下的电力电
缆和控制电缆均不分结构形式和型号，一律按相应的电缆截面和芯数执行定额。
(九) 本章定额未包括下列工作内容：
1. 隔热层、保护层的制作、安装。
2. 电缆敷设项目中的支架制作、安装。
(十) 竖直通道电缆敷设时，执行相应定额子目，但人工工日乘以系数3.0。
二、工程量计算规则
(一) 直埋电缆挖、填土方，除特殊要求外，可按下
注：1. 两根以内的电缆沟，系按上口宽度600mm，下口宽度400mm，深度900mm计算的常规土方量；
2. 每增加一根电缆，其宽度增加170mm；
3. 以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。
(二) 人工开挖路面按实际路面材质以平方米计算。
(三) 电缆沟铺砂盖砖、盖板，按埋设电缆根数以沟长米计算。
(四) 密封式电缆保护管分管径以根计算。
(五) 电缆保护管敷设适用于局部电缆保护，以米或根计算。
(六) 电缆终端头、中间头按电缆截面及封头所用材料划分，以个计算。
(七) 电缆敷设分截面以米计算。
(八) 电缆梯架、托盘分规格以米计算。
(九) 防火堵洞，以处计算。
第三章架空配电线路
一、说明
(一) 本章包括：挖土方、立电杆、立撑杆、角铁横担安装、进户线铁担安装、绝缘子组合安装、导线架设、拉线制作安装、钢绞线架设、架空电缆架设、导线跨越、杆上配电设备安装、变压器台架制作安装、变压器本体安装等14节共162个子目。(二) 本章定额是以“平原地带”施工编制的。如在丘陵、山地、泥沼地带施工时，其人工工日、机械台班用量应分别乘以下列系数：
1. 丘陵地带：1.15；
2. 一般山地及泥沼地带：1.60；
地形划分按下述原则定义：
平原地带－－指地形比较平坦、地面比较干燥的地带；
丘陵地带－－指地形起伏的矮岗、土丘(在1km以内地形起伏相应高差在30～50m范围以内的地带)；一般山地－－指一般山岭、沟谷(在250m以内地形起伏相对高差在30～50m范围以内的地带)；
泥沼地带－－指有水的庄稼田或泥水淤积的地带。
(三) 杆坑土方量计算公式及相关电杆土方量
2. 不装底盘、卡盘杆坑土方量计算方式：
V=0.8*0.8*H+0.2
H－坑深，m；
0.2－电杆坑的马道土石方量，按每坑0.2m3计算。
(四) 土质分类
1. 普通土－－指种植土、黄土和盐碱土等，主要用铁锹挖掘的土质；
2. 坚土－－指坚实的粘性土和黄土等，必须用镐刨后，再用铁锹挖掘的土质；
3. 卵石－－指含有大量碎石或卵石，且坚硬密实，需用镐或撬棍挖掘的土质；
4. 泥水土－－指地下水位高，坑内有渗水，但只需少量排水，即可施工的土质；
5. 流砂石－－指坑内砂层在挖掘时有坍塌现象，必须加挡土板的土质；
6. 岩石－－指必须打眼爆破施工的土质。
杆杭土质按一个坑的主要土质而定，如一个坑大部分普通土，少量为坚土，则该坑应全部按普通土计算。
(五) 电杆拉线项目中，拉线坑的土质及土方量已作了相应的综合，除遇有流砂、岩石土质，一般不得调整定额。
(六) 工地材料运输费的计取：对平原地带的架空线路工程，其运输费应按该工程一次施工的人工费总和乘以下列系数：
厂区内为0.25；厂区个为0.35。
注：厂区内：指厂内专用变电站出线的厂内高、低压架空线路；厂区外：指区域性变电站至厂专用变电站的10KV及以下架空线路。
(七) 线路一次施工的工程量，定额是按5根以上电杆编制的，若实际工程量在5根以下者，人工工日、机械台班用量应乘以系数1.3(不含变压器及台架制作安装)。
(八) 立电杆、立撑杆项目，定额不分机械、半机械还是人工组立，均执行同一定额。
(九) 水平拉线(俗称“拉桩”)、Y型拉线制作安装，拉线水平部分执行独立档钢绞线架设子目；拉线桩
(电杆)执行立电杆子目，坠线执行普通拉线子目；弓型拉线执行普通拉线子目。
(十) 低压架空电缆线的钢绞线架设及拉桩的水平钢绞线架设，执行独立档钢绞线架设子目，其中钢绞线长度是按30m综合的，若与实际长度不同时，不得调整。
(十一) 导线跨越，指一个跨越档内跨越一种跨越物。如同一跨越档内有一种以上被跨越物时，按以下规定处理：
1. 被跨越物之间距离≤50m时，按“一处”计算；
2. 单线广播线、电话线(有绝缘)、电话电缆不算跨越物。
(十二) 宽度在20m以下的河流，不计算导线跨越。(十三) 杆上配电设备安装，适用于在电杆上单独安装时使用。配电设备安装已综合了所需的各种材料，定额不得调整。
(十四) 变压器台架制作安装，立电杆按相应子目执行；变压器台架制作安装已在电杆高度上、变台形式上作了综合，变台制作安装是指自10KV线路引接电源起，至变压器二次出线与低压线路连接处止(含连接金具)的全部材料(含接地装置埋)。
地上变台组装，定额中还综合了母线、绝缘子及金属支架等全部材料。
(
二、工程量计算规则
(一) 电杆坑挖土方按不同土质以立方米计算。
(二) 立电杆分带底盘和不带底盘，按杆长以根计算。
(三) 立撑杆按杆长以根计算。
(四) 横担按不同形式及电压等级以组计算。
(五) 进户线铁横担分高、低压以组计算。
(六) 绝缘子组合分高、低压及导线截面以套计算。
(七) 导线架设，分导线类型和不同截面以米计算。
(八) 进户线架设按导线截面以米计算。
(九) 钢绞线架设按绞线截面以米计算。
(十) 独立档钢绞线拉线架设按纲线截面以条计算。(十一) 钢绞线拉线分拉线形式，按绞线截面以组计算。
(十二) 低压架空电缆架设按电缆芯数及截面以米计算。
(十三) 导线跨越以处计算。(十四) 杆上配电设备安装以台或组计算。
(十五) 变压器台架组装，分杆上和地上，按变压器容量以台计算。
(十六) 室外变台变压器，分吊装和地上安装，按变压器容量以台计算。
第四章防雷接地
一、说明
(一) 本章包括：接地装置、避雷网、接地端子箱、避雷器安装，接地母线、跨接地线及避雷引下线敷设，避雷针、接地断接卡子制作安装等9节共64个子目。
(二) 本章定额适用于建筑物、构筑物的防雷接地，变配电系统接地和车间接地，设备接地以及避雷针的接地装置。
(三) 本章定额已高空作业工时，不得另行计算。
(四) 明装避雷引下线均已包括了打墙眼和支持卡子的安装。
(五) 接地电阻测试用的断接卡子制作安装，已包括一个接线箱，不得另行计算。
(六) 接地装置安装，定额中不包括接地电阻率高的土质换土和化学处理的土壤及由此发生的接地电阻测试等费用。另外，定额中也未包括铺设沥青绝缘层，如需铺设，可另行计算。
(七) 高层均压环焊接，是以建筑物内钢筋作为接地引线，如果采用型钢作均压环接地母线时，应执行接地母线暗敷设子目。
(八) 接地装置挖填土执行第二章电缆沟挖填土相应子目。
计算方法：沟长每1m为0.45m3土方量。(上口宽500mm，下口宽400mm，深度1000mm)
二、工程量计算规则
(一) 接地极按不同材质、分规格以根或平方米计算。
(二) 接地母线分规格及材质，按敷设部位以米计算。
(三) 避雷针分安装方式，按针长以根计算。
(四) 避雷网、高层均压环以米计算。
(五) 钢窗、铝合金窗跨接地线以处计算；卫生间等电位联接以处计算。
(六) 避雷引下线分明、暗敷设，以米计算。
(七) 断接卡子以处计算。
(八) 避雷器以个计算。
(九) 接地端子箱以台计算。
第五章控制装置
一、说明
(一) 本章包括：成套动力配电箱、柜，照明配电箱，
插座箱，控制屏台、箱，配电箱体，插接箱，控制器具、电笛及盘面指示灯，电气仪表，阀类接线，配电板制作安装，盘柜配线，焊压铜接线端子，金属支架制作、安装，电动机检查接线等26节共161个子目。
(二) 行程开关及液位电气信号装置，定额中包括金属支架制作、安装。
(三) 电机及控制设备接线，均未包括焊铜接线端子，应另行计算。
(四) 电动机检查接线适用于普通交流、直流电动机。
(五) 户表箱执行照明配电箱相应子目。
(六) 阀类接线适用于水流指示器、液控器、电磁阀、防火阀、报警阀、卫生间排风扇等接线。
(七) 木套箱制作、安装子目，适用于暗装配电箱预留洞。(八) 路灯控制箱只适用于室外工程。
(九) 照明配电柜安装执行动力配电柜安装相应子目。
(十) 配电板厚度不同时，可以换算，其它不变。二、工程量计算规则
(一) 成套动力、照明配电箱，插座箱、控制屏、台、箱，按安装方式，分回路以台计算。
(二) 风机盘管接线，分明、暗装以台计算。
(三) 插接箱以台计算。
(四) 阀类接线以个计算。
(五) 配电箱体分明、暗装，按箱体半周长以台计算。
(六) 配电板安装按材质以块计算。
(七) 盘柜配线分规格，按箱体高度和导线根数以米计算。
(八) 木套箱按箱体半周长，以台计算。
(九) 电动机检查接线，按导线截面以台计算。
第六章配管配线
一、说明
(一) 本章包括：管路敷设，管内穿线、线槽内配线，鼓形、针式绝缘子配线，车间带形母线安装，钢索架设，接线箱、盒安装，人防预留过墙管，管路保护，刷防火涂料等24节共405个子目。
(二) 本章定额，除车间带形母线安装已包括高空作业工时外，其它项目安装高度均按5m以下编制的，若实际安装高度超过5m 时，按册说明有关规定执行。(三) 焊接钢管敷设，定额中已包括了管路的内外刷漆，不得另行计算。但不包括刷防火漆、防火涂料，实际发生时，应另行计算。钢管埋设只包括管内刷漆，管外防腐保护应另行计算。
(四) PVC阻燃塑料管为白色带配件阻燃塑料管。
(五) 配管工程均未包括接线管、
盒、支架制作安装、钢索架设及
拉紧装置制作安装、管路保护
等，应另行计算。
(六) 钢管埋设的挖填土方，执行
第二章电缆沟挖填土相应子目。
(七) 照明线路>4mm2的导线敷
设，执行动力线路敷设相应子
目。
(八) 灯具、开关、插座、按钮、
弱电出线口等的预留线，分别综
合在有关定额子目中，不得另行
计算。但配线进入配电箱、柜、
板的预留线，按附表规定预留长
度，分别计入相应导线工程量
内。
(九) 瓷瓶(包括针式绝缘子)、塑
料槽板，定额中的分支接头、水
弯已综合考虑在定额内，计算工
程量时,按图示计算水平及绕梁
柱和上下走向的垂直长度。
(十) 穿线定额中，已综合了接头
线长度，不得另行计算。
二、工程量计算规则
(一) 管路敷设按建筑物结构类
型，分材质、规格及安装方式以
米计算。不扣除管路中间接线
盒、箱、灯头盒、开关盒所占长
度。连接设备导线预留长度，其
增加工程量按附表执行。
(二) 塑料线槽分规格以米计算。
(三) 管内穿线分型号，按导线截
面以米计算。
(四) 绝缘子配线分敷设方式、导
线截面按单根线路以米计算。
(五) 钢索架设按图示尺寸以米
计算。不扣除拉紧装置所占长
度。
(六) 车间带形母线安装分母线
截面以单根延长米计算。
(七) 各种接线箱、盒按安装部
位，以个计算。
附表：连接设备导线预留长度表
第七章照明器具
一、说明
(一) 本章包括：灯具、开关、插座、按钮、安全变压器、电铃、风扇、灯具启动器、镇流器、电容器安装，彩灯配管、穿线，灯具附件，组立铁杆，升降装置安装等16节共372个子目。
(二) 本章定额是按灯具类型分别编制的，对于灯具本身及异型光源，定额已综合了安装费，但未包括其本身，应另行计算。
(三) 室内照明灯具的安装高度，投光灯、碘钨灯和混光灯定额是按10m以下编制的，其它照明器具安装高度均按5m以下编制的，超过此高度时，按册说明有关规定执行。
(四) 排风扇安装，适用于一般单相排风扇安装，不适用于三相排风扇安装。
(五) 本章定额中已包括了对线路及灯具的一般绝缘测量和灯具试亮等工作内容，不得另行计算，但不包括全负荷试运行。
(六) 本章定额中，除注明者外，均不包括：
1. 灯具的防火、隔热装置。
2. 玻璃罩的保护网。
3. 个别装饰灯具的金属支架制作安装。
(七) 普通吸顶灯、荧光灯、嵌入式灯、标志灯、病房灯等成套灯具安装，定额是按灯具出厂时达到安装条件编制的；其它成套灯具安装所需配线，定额中均已包括。
(八) 灯具启动器、镇流器、电容器安装，适用于工厂灯、庭院灯等灯具。
(九) 吊顶上安装的灯具，均包括金属支架制作、安装，金属软管敷设及软管内穿线。
(十) 路灯安装适用于道路、立交桥、广场及小区庭院灯照明工程。
(十一) 组立铁杆子目中，未包括防雷及接地装置。(十二) 路灯、庭院灯安装中，未包括灯杆基础制作安装，执行第一册《建筑工程》相应子目。
(十三) 25m以上高杆灯安装，未包括杆内电缆敷设。
二、工程量计算规则
(一) 灯具、开关、插座、按钮及电铃均以套计算。
(二) 局部照明变压器按容量以台计算。
(三) 吊扇、壁扇及排风扇分规格以台计算。
(四) 轨道以米计算。
(五) 组立铁杆按铁杆高度以根计算。
(六) 升降装置以套计算。
第八章起重设备电气装置
一、说明
(一) 本章包括：起重设计电气安装等9节共66个子目。
(二) 桥式、单梁式起重机、电动葫芦电气安装定额：
1. 桥式起重机电气安装：电阻器、小车滑触线支架、碰力控制盘、小车集电器托架、绝缘子、各种规格导线、滑线，定额按成品配套供应编制。
2. 单梁式起重机电气安装：行走机构、提升机构的软电缆、钢索、导线、磁力启动器，定额是按成品配套供应编制的。
3. 电动葫芦电气安装：磁力启动器、按钮、软电缆，定额是按成品配套供应编制的。
4. 操纵室内电气设备、管线、开关、控制设备以及从操纵室到各电气设备、器具的电线管(过桥管除外)是按设备本身带有编制的。如设备出厂时桥上及操纵室管路未装时，另行计算。吊钩式100t以上，双钩梁式30t以上统一按现场安装编制，不论制造厂装与未装，其工均不予调整。
5. 本章定额不包括电动机、电磁抱闸的解体检查、干燥以及照明灯具的安装，应另行计算。
(三) 滑触线安装：
1. 滑触线支架安装，定额中不包括基础及螺栓孔。
2. 滑触线及支架油漆按涂一遍编制的。
3. 软电缆敷设未包括钢轮制作及轨道安装。
4. 滑触线及支架安装高度，定额是按10m以下编制的，若实际安装高度超过此高度时，其超过部分的人工工日乘以系数1.2。
5. 安全节能型滑触线安装，若为三相组合成一根的滑触线时，按单相滑触线定额乘以系数 2.0。定额中未包括滑触线的导轨、支架、集电器及其附件等装置性材料。
二、工程量计算规则
(一) 起重机电气安装按起重量以台计算。
(二) 滑触线分材质及规格以单相米计算。滑触线安装预留长度所增加工程量按附表执行。
(三) 移动软电缆沿钢索敷设，按电缆单根长度以根计算。
(四) 移动软电缆沿轨道敷设，按电缆截面以米计算。
(五) 辅助母线按母线截面以单相米计算。
(六) 滑触线支架安装分固定方式以付计算。
(七) 指示灯以套计算。
(八) 滑触线支架制作以公斤计算。
(九) 拉紧装置以套计算。
(十) 滑触线支持器分座式和挂式以套计算。
第九章电气设备试验调试
一、说明
(一) 本章包括：电力变压器系统、送配电装置系统、备用电源、事故照明、中央信号装置、电动机、起重机等电气试验调整等25节共125个子目。(二) 本章定额实验仪表及实验机构的转移费用不包括在定额内。
(三) 本章定额不包括各种电气设备的烘干处理、电缆故障的查找、电动机抽芯检查以及由于设备元件缺陷造成的更换、修理和修改。
(四) 试调对象除各项目另有规定外，均为安装就绪并符合国家施工及验收规范要求的电气装置。(五) 工作内容除已注明者外，还包括整理、填写实验记录、熟悉图纸及有关资料。
(六) 电力变压器系统试调，不包括电缆、接地网、避雷器、自动装置、特殊保护装置的试验调整。(七) 电抗器、调压器试验，执行电气变压器试验定额。
(八) 电动机试调是按一个系统一台电动机考虑的，如为两台及以上时，每增一台，基价应增加40%。
(九) 电力变压器系统试验调整：
1. 如带有载调压装置，基价应乘以系数1.12。
2. 如一个系统超过一个断路器时，超出部分应执行断路器安装相应子目。
3. 未包括变压器吊芯试验。
(十) 变压器试验不包括瓦斯继电器及温度继电器试验。
(十一) 送配电装置系统试验调整：
1. 不包括特殊保护装置的调试。
2. 当断路器为六氟化硫断路器时，定额乘以系数1.3。
(十二) 硅整流设备试验调整不包括整流变压器吊芯试验及绝缘油过滤。
(十三) 同步电动机试验调整不包括电缆耐压试验及辅助电机、励磁机或整流设备试验。
(十四) 直流电动机试验调整不包括辅助电机、自整角机、磁放大器及可控硅装置试验。
(十五) 电机放大机试验调整不包括放大机所属的电动机及其系统的试验调整。
(十六) 起重机电气试验调整中，桥式起重机定额亦适用双卡钩梁、双小车起重机，但双小车起重机应乘以系数1.3。
二、工程量计算规则
(一) 电动变压器系统试验调整按容量以系统计算。
(二) 变压器试验，变压器吊芯试验按容量以台计算。
(三) 送配电装置系统试验调整分交流、直流以台计算。
(四) 备用电源、事故照明、中央信号装置试验调整以系统计算。
(五) 油断路器、负荷开关、隔离开关试验调整以台计算。
(六) 电容器及屏(柜)、电压互感器及屏(柜)试验以台计算。
(七) 电流互感器、绝缘子、穿墙套管、避雷器试验以个(组)计算。
(八) 接地电阻试验以次计算；电力电缆以次/根计算；母线试验以段计算。
(九) 硅、可控硅整流设备试验调整以系统计算。
(十) 电动机试验调整按高压、低压，同步、异步及其起动方式，以系统计算。
(十一) 交流变频调整电动机系统调试按同步、异步及其功率以系统计算。
(十二) 直流电动机试验调整以系统计算。
(十三) 励磁机试验按功率以台计算。
(十四) 伺服电机、测速电机、自整角机、电磁离合器、硒整流器、磁放大器试验以台计算。
(十五) 电机放大机试验，调整以系统计算。
(十六) 示波器照相以次计算。
(十七) 起重机电气试验调整按起重机类型及起重量以台计算。
第十章电梯
一、说明
(一) 本章定额适用于定型的各种客梯、货梯、病床梯及自动扶梯等12节共198个子目。电梯项目划分和名称是以原机械工业部颁布的系列型谱表为依据的。
(二) 电梯、扶梯安装项目中包括机械和电气安装，但不包括下列内容：
1. 电源线路及控制开关安装。
2. 基础型钢和各种支架的制作。
3. 脚手架的搭拆。
4. 接地极与接地干线敷设。
5. 电梯电气调试。
6. 电梯喷漆。
7. 轿厢内的空调、冷热风机、闭路电视、步话机、音响设备。
8. 电梯群控集中监视系统以及模拟装置。
9. 电动发电机组的安装。
(三) 有关规定：
1. 扶梯项目是按宽1m以内，提升高度6m以内的成品设备编制的，若提升高度在9.5m以下时，定额应乘以系数2。
2. 电梯厅门按每层一门，轿厢门按每部一门为准。如需增减时，按增减厅门和轿厢门的相应定额计算。
3. 安装电梯的楼层高度按平均层高4m以内编制，如超过4m时，应按增加提升高度定额计算。
4. 电梯安装是以室内地坪±0以下为地坑(下缓冲)编制的，如遇区间电梯地坑(下缓冲)在中间层时，其下部楼层垂直搬运工作另行计算。
5. 电梯设备紧固件及电控系统电线管及线槽、金属软管、管子配件、紧固件、电缆、电线、接线箱(盒)、荧火灯及其它附件、备件等，均是按设备带有编制的。
6. 小型杂物电梯按载重量0.2t以内，无司机操作编制的，如其底盘面积〉1m2时，人工乘以系数1.15；载重量大于0.2t的杂物电梯，则执行客、货梯相应子目。
7. 本定额已考虑了高空作业工时。
二、工程量计算规则
1. 电梯分层(站)以部计算。
2. 辅助项目分别以个、部、套等计算。
第十一章消防控制设备
一、说明
(一) 本章包括：探测器、按钮、模块(接口)、报警控制器、联动控制器、报警联动一体机、重复显示器、警报装置、远程控制器、火灾事故广播、消防通讯、报警备用电源安装、消防系统调试等11节共67个子目。
(二) 本章安装项目包括以下工作内容：
1. 施工技术准备、施工机械准备、标准仪器准备、施工安全防护措施、安装位置的清理。
2. 设备和箱、机及元件的搬运，开箱检查，清点，杂物回收，安装就位，接地，密封，箱、机内的校线、接线、挂锡，编码，测试，清洗，记录整理等。
(三) 安装定额中均包括了校线、接线和本体调试。
(四) 安装定额中箱、机是以成套装置编制的；柜式及琴台式安装均执行落地式安装相应项目。
(五) 系统调试是指消防报警和灭火系统安装完毕且联通，并达到国家有关消防施工验收规范、标准所进行的全系统的检测、调整和试验。
(六) 自动报警系统装置包括各种探测器、手动报警按钮和报警控制器；灭火系统控制装置包括消火栓、自动喷水、卤代烷、二氧化碳等固定灭火系统
的控制装置。
(七) 气体灭火系统调试试验时采取的安全措施，定额中不包括应另行计算。
(八) 本章不包括以下工作内容：
1. 设备支架、底座、基础的制作与安装。
2. 构件加工、制作。
3. 电机检查、接线及调试。
4. 事故照明及疏散指示控制装置安装。
5. CRT彩色显示装置安装。
二、工程量计算规则
(一) 点型、火焰和可燃气体、探测器不分规格、型号及安装方式，以只计算。
(二) 线外线探测器以对计算。红外线探测器是成对使用的，在计算时一对为两只。
(三) 线形探测器以米计算。
(四) 按钮、控制模块(接口)、报警模块(接口)以只计算。
(五) 报警控制器按安装方式和点数，以台计算。
(六) 联动控制器、报警联动一体机按其安装方式不同，以台计算。
(七) 重复显示器(楼层显示器)、报警装置、火灾事故广播中的功放机、录音机、消防广播控制柜、广播分配器、报警备用电源，以台计算。
(八) 远程控制器按其控制回路数以台计算。
(九) 火灾事故广播中的扬声器以只计算。(十) 消防通讯系统中的电话交换机按门数不同以台计算；通讯分机、插孔分别以部、个计算。
(十一) 消防系统调试
1. 自动报警系统、水灭火系统电气控制装置按不同点数以系统计算。
2. 消防广播喇叭、音箱、电话分机、电话插孔，按其数量以个计算。
3. 消防电梯以部计算。
4. 电动防火门、防火卷帘门、正压送风阀、排烟阀、防火阀以处计算以处计算。
第十二章安全防范设备
一、说明
(一) 本章包括：入侵探测设备、出入口控制设备、安全检查设备、电视监控设备、终端显示设备安装及安全防范系统调试等6节共181个子目。
(二) 本章包括以下工作内容：
1. 设备开箱、清点、搬动、设备组装、检查基础、划线、定位、安装设备。
2. 施工及验收规范内规定的调整和试运行、性能实验、功能实验。
3. 各种机具及附件的领用、搬动、搭设、拆除、退库等。
(三) 在执行电视监控设备安装定额时，其综合工日应根据系统中摄像机台数的距离(摄像机与控制器之间电缆实际长度)分别乘以下列系数。
黑白摄像机折算系数
(四) 系统调试是指入侵报警系统和电视监控系统安装完毕且联通，按国家有关规范进行的全系统的检测、调整和试验。
(五) 系统调试中的系统装置包括前端各类入侵报警探测器、信号传输和终端控制设备、监视器及录像、灯光、警铃等所必须的联动设备。
(六) 其它联动设备的调试已考虑在单机调试中，不得另行计算。
二、工程量计算规则
(一) 设备部件按设计成品以台或套计算。
(二) 模拟盘以平方米计算。
(三) 入侵报警系统调试、电视监控系统调试以系统计算。
第十三章电视、电话、综合布线
一、说明
(一) 本章包括电话、电视、综合布线系统等3节共77个子目。
(二) 共用天线系统安装定额中，已综合了高空作业工时，不得另行计算。
(三) 共用天线用户插座安装，不论设计采用串接单元还是用户盒均执行同一定额，不得调整。
(四) 综合布线中机柜、机架、接线箱安装已综合了箱内附件安装。
二、工程量计算规则
(一) 电话组线箱，电视设备箱，综合布线机柜、机架、接线箱均以台计算。
(二) 电话电缆，电视电缆及双绞线、光缆等分型号，按敷设方式以米计算。
(三) 电话出线口(插座)、共用天线各种元器件、信息插座分型号以个计算。
(四) 制作跳线、卡接四对内双绞线缆以条计算；大对数双绞电缆以对计算。
(五) 光纤连接分单模、多模，按连接方法以芯(磨制法以端口)计算。
(六) 双绞线、同轴电缆、光缆测试分别以点(条、芯)计算。
一、电气安装工程施工图的分类
按图纸的表现内容分，一般有电气平面图、电气系统图、控制原理图、二次接线图、详图、电缆表册、图例、设备材料表、设计说明、图纸目（一）电气平面图
电气平面图是将同一层内不同安装高度的电气设备及线路都放在同一平面上来表示，在建筑平面图上标出电气设备、元件、管线、防雷接地等的规格型号、实际布置。一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。
（二）电气系统接线图
所谓电气系统接线,是示意性地把整个工程的供电线路用单线连接形式准确、概括的电路图，它不表示相互的空间位置关系，表示的是各个回路的名称、用途、容量以及主要电气设备、开关元件及导线规格、型号等参数。
（三）控制原理图
控制原理图是表示电气设备及元件控制方式及其控制线路的图样，包括启动、保护、信号、联锁、自动控制及测量等。控制原理图按规定的线段和图形符号绘制而成，是二次配线和系统调试的依据。
（四）二次接线图
是与控制原理图配套的图样（注解略）
见下页10kV开关二次回路图：
（五）详图（大样图）
详图用来表示某一具体部位或元件的结构或具体安装方法，注明设备或部件具体图形详细尺寸，以便于安装。通常采用通用标准集，在没有标准图可以选用并有特殊要求时，可以绘制大样图。大样图可以画在同一张图纸上，也可以另画一图或多图。
（六）电缆表册
电缆表册使用表格形式显示系统中电缆的线路编号、类别、规格、型号、长度、起止点及保护管的规格等。该长度值只作为参考，施工时应现场实测。电缆表册也有装在设备材料表内。
（七）图例
图例是用表格形式列出图纸中使用的图形符号或文字符号的含义，以使读图者读懂图纸。除统一图例外专业图例各有不同表示，读图时应注意图例及说明。
（八）设备材料表
设备材料表是以表格形式列出工程所需的材料、设备名称、规格、型号、数量、要求等。
（九）设计说明
[对一个读图者来说，设计说明是必须认真阅读和研究的内容。因为它常常是指点迷津的钥匙]设计说明主要标注图中交代不清，不能表达或没有必要用图表示的要求、标准、规范、方法等，如供电电源来源、线路敷设方式、设备安装方式施工注意事项等。根据工程规模及需要说明的内容多少，有的可以单独编制说明，有的因为内容简短，分项局部问题可以写在分项图纸内的空余处。
十）图纸目录
图纸目录是将设计图纸安顺序编排，它反映了图纸全部情况，是清点、查阅的依据。
二、读图注意要点
1、电气工程大多采用统一的图形符号并加注文字符号绘制出来的。因为构成电气工程设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才能说明清楚。
因此，阅读图纸前必须熟悉图形符号和文字符号所代表的含义。
2、电气工程施工，往往与主体工程（土建工程）及其他施工相配合进行。例如：电气设备的布置与土建平面布置，立面布置有关；安装方法与墙体结构有关；特别是一些暗敷设线路、电气设备基础和预埋件，更与土建工程密切相关。因此，阅读电气建筑图纸时应与土建施工图对应起来阅读。
3、电气工程图中有关安装等方面的技术要求和安装方法，在有关的国家标准和规范、规程中有明确规定，因此，有些图纸并没有完全反映出来，只是在说明中注明参照“***标准图集”、“***规范”等等，这就要求我们应在读图同时配合相关规范、标准、图集以全面了解图纸要求。
（六）现浇混凝土楼梯(编号：010506) （七）现浇混凝土其他构件（编号：010507）
（十一）预制混凝土屋架(编号： 010511) （十二）预制混凝土板(编号：010512)
（十三）预制混凝土楼梯(编号：010513) （十四）其他预制构件(编号：010514) 【2007真题】根据《房屋建筑与装饰工程工程量计算规范》，以下关于现浇混凝土工程量计算正确的说法是（）。 A．有梁板柱高自柱基上表面至上层楼板上表面 B．无梁板柱高自柱基上表面至上层楼板下表面 C．框架柱柱高自柱基上表面至上层楼板上表面 D．构造柱柱高自柱基上表面至顶层楼板下表面 【答案】A 【解析】B错误，无梁板柱高自柱基上表面至柱帽下表面之间的高度计算。C、D错误，构造柱按
全高计算，嵌接墙体的部分并入柱身体积。 【2007真题】根据《房屋建筑与装饰工程工程量计算规范》，以下关于工程量计算正确的说法是（）。 A．现浇混凝土整体楼梯按设计图示的水平投影面积计算，包括休息平台、平台梁、斜梁和连接梁B．散水、坡道按设计图示尺寸以面积计算，不扣除单个面积在0.3m2以内的孔洞面积 C．电缆沟、地沟和后浇带均按设计图示尺寸以长度计算 D．混凝土台阶按设计图示尺寸以体积计算 E．混凝土压顶按设计图示尺寸以体积计算 【答案】ABDE 【解析】C错误，电缆沟、地沟按设计图示以中心线长度计算，后浇带按图示尺寸以体积计算。 【2010真题】根据《房屋建筑与装饰工程工程量计算规范》，有关分项工程工程量的计算，正确的有()。 A．预制混凝土楼梯按设计图示尺寸以体积计算 B．灰土挤密桩按设计图示尺寸以桩长(包括桩尖)计算 C．石材勒脚按设计图示尺寸以面积计算 D．保温隔热墙按设计图示尺寸以面积计算 E．砖地沟按设计图示尺寸以面积计算 【答案】ABD 【解析】C错误，石材勒脚按设计图示尺寸以体积计算。E错误，砖地沟按设计图示以中心线长度计算。 （十五）钢筋工程(编号：010515) 钢筋工程包括现浇构件钢筋、预制构件钢筋、钢筋网片、钢筋笼、先张法预应力钢筋、后张法预应力钢筋、预应力钢丝、预应力钢绞线、支撑钢筋（铁马）、声测管。
清单、定额两种工程量计算规则共同部分归纳(一) - 清单、定额两种工程量计算规则共同部分归纳(一) 工程管理学习类 2009-08-27 17:40 清单、定额两种工程量计算规则共同部分归纳 土石外运：挖土体积-回填土体积=基础砌体+垫层体积=室外地坪标高以下埋设的基础体积-室地坪以上回填土体积 场地回填：回填面积×平均厚度 室回填= S净*（室外高差-地坪厚） 基础回填：挖方体积-室外地坪标高以下埋设的基础体积（墙基、柱基、管基、垫层） 地基强夯：设计图示尺寸m2 基础垫层：设计图示尺寸m3 地面垫层：V=S净h ， S净=S底-(L中T+Lt)，扣除凸出地面构筑物、设备基础、室管道、地沟所占体积；不扣除柱、垛、间壁墙、附墙烟囱及面积≤0．3 m2孔洞所占体积 其他垫层：设计图示尺寸m3 砖基础：V=LA-地(圈)梁、构造柱所占体积－∑＞0.3 m2 孔洞面积×基础墙厚（b）；H：基础设计深度；h大放脚折加高度 L：外墙中心线，墙净长线 A=基础墙面积+大放脚面积=b(H+h) 注：靠墙暖气沟的挑檐不增加，附墙垛基础突出部分体积并入基础界限 砖基与砖墙：设计室地坪石基、勒，砖围墙：室外地坪 石勒墙：室地坪 石围墙：外地坪标高不同时取较低者；外标高间为挡土墙，挡土墙以上为墙身位于室地坪±300以，以不同材料为界；超过±300，以室地坪为界 砖墙：（墙长×墙高-∑＞0.3 m2孔洞面积）×墙厚-∑构件体积（嵌入） 墙长：外墙中心线，墙净长线 墙高：外墙：①斜屋面无檐口天棚者算至屋面板底②斜屋面有屋架且室外均有天棚者，算至屋架下弦底面+200mm ③斜屋面无天棚者有屋架算到屋架下弦底面+300mm ④出檐宽度＞600mm，按实砌高度 ⑤平屋面算至钢砼板面 墙：①位于屋架下弦者，算至屋架底 ②无屋架者算至天棚底+100mm ③有钢砼楼板隔层者算至板底 ④有框架梁时算至梁底 女儿墙：屋面板上表面算至女儿墙压顶下表面 外山墙：平均高度 扣除：门窗洞口、过人洞、空圈、嵌入墙的钢砼柱、梁、圈梁、挑梁、砖平碹、砖过梁及凹进墙的壁龛、管槽、暖气管、消火栓箱、墙板头等所占体积 不增加：凸出墙面腰线、挑檐、压顶、窗台线、虎头砖、门窗套体积 并入：凸出墙面的砖垛 砖烟囱、砖水塔：筒壁平均中心线周长×厚度×高度；扣除各种孔洞钢砼圈梁、过梁等体积。以
土石方工程量计算公式 土石方工程 一、人工平整场地: S=S底+2*L外+16 二、挖沟槽: 1. 垫层底部放坡: V=L*(a+2c+kH)*H 2. 垫层表面放坡 V=L*{(a+2c+KH1)H1+(a+2c)H2} 三、挖基坑(放坡) 方形: V=( a+2c+KH)* ( b+2c+KH)*H+1/3*K2H3 圆形: V=∏/3*h*(R2+Rr+r2) 放坡系数 类别放坡起点人工挖土机械挖土 坑内作业坑上作业 一、二类别 1.20 1：0.5 1：0.33 1：0.75 三类土 1.50 1：0.33 1：0.25 1：0.67 四类土 2.00 1：0.25 1:0.10 1：0.33 土石方工程 1.0.1 计算土石方工程量前，应确定下列各项资料； 1 土石方工土壤及岩石类别的划分，依照工程勘测资料与《计价规范》表A1.4-1《土壤及岩石(普氏)分类表》对照后确定； 2 地下水位标高及排(降)水方法； 3 土方、沟槽、基坑挖(填)起止标高、施工方法及运距； 4 岩石开凿、爆破方法、石碴清运方法及运距； 5 其他有关资料。 1.0.2 土方工程 1 平整场地： 1)平整场地工程量，按设计图示尺寸以建筑物首层面积计算。
2)平整场地是指建筑场地挖、填土方厚度在±30cm以内及找平。挖、填土方厚度超过±30cm以外时，按场地土方平衡竖向布置图另行计算。 2 挖土方按设计图示尺寸以体积计算。 3 挖基础土方按设计图示尺寸以基础垫层底面积乘以挖土深度计算。 4 沟槽、基坑划分： 凡图示沟槽底宽在3m以内，且沟槽长大于槽宽三倍以上的为沟槽； 凡图示基坑底面积在20m2以内的为基坑； 凡图示沟槽底3m以外，坑底面积20m2以外，平整场地挖土方厚度在±30cm以外，均按挖土方计算。 5 挖沟槽、基坑需支挡土板时。挡土板面积，按槽、坑垂直支撑面积计算，支挡土板后，不得计算放坡。 6 挖沟槽长度，外墙按图示中心线长度计算；内墙按图示基础底面之间净长线长度(即基础垫层底之间净长度)计算；内外突出部分(垛、附墙烟囱等)体积并入沟槽土方工程量内计算。 7 地下室土方大开挖后再挖地槽、地坑，其深度以大开挖后土面至槽、坑底标高计算，加垂直运输和水平运输；如室外地面发生水平运输，则另计一次水平运输。 8 人工挖土方深度超过1.5m时，按表一增加工日。 表一 人工挖土方超深增加工日表 ┏━━━━━┯━━━━┯━━━━┯━━━━┓ ┃深度(以内)│2m │4m │6m ┃ ┠─────┼────┼────┼────┨ ┃工日/100m3│ 4.72│ 14.96│ 22.24┃ ┗━━━━━┷━━━━┷━━━━┷━━━━┛
电气工程工程量计算规则 册说明 一、第四册《电气工程》(以下简称本定额)，包括变配电装置、电缆、架空配电线路、防雷接地、控制装置、配管配线、照明器具、起重设备电气装置、电气设备试验调整、电梯、消防控制设备、安全防范设备、电视、电话、综合布线等共十三章。 二、本定额适用于10KV以下电气设备安装工程。 三、本定额中的操作高度(指操作物高度距楼地面的距离)，除各章节另有规定者外，均按5m以下编制的，如超过5m时，其超过部分的人工工日乘以下 四、本定额的工效是按建筑物檐高25m以下编制的，超过25m的高层建筑物(电梯安装除外)，按下表计算高层建筑超高费(以人工费作为基数)： 五、脚手架使用费以单位工作人工费作为基数，按以下标准计取： 电梯工程：6%，其中人工费占20% 其它工程：2%，其中人工费占20% 第一章变配电装置 一、说明 (一) 本章包括：干式变压器、油式变压器、箱式变压器、开闭器、高压开关柜、低压配电屏、母线桥、封闭式插接母线槽安装等23节共140个子目。(二) 消弧线圈、电炉变压器、油浸电抗器、整流变压器安装，执行油式变压器安装相应子目。 (三) 设备中需注入或补充注入的绝缘油，应视作设备的一部分。 (四) 设备安装中均未包括支架的制作安装，需用时执行本册支架制作安装相应子目。 (五) 工作内容中的“接线”系指一次部分(不包括焊压铜、铝接线端子)。 (六) 硅整流设备安装，不包括附带的控制箱、电源箱和设备以外配件的安装。 (七) 硒整流设备安装，执行硅整流设备相应子目。 二、工程量计算规则 (一) 变压器按容量以台计算。 (二) 高压开关柜分固定式、手车式以台计算。 (三) 低压开关柜分交流、直流以台计算。(四) 配电间隔框架、母线桥、设备支架以吨计算；基础型钢分品种以米计算。 (五) 封闭式插接母线槽分安装方式以米计算。 (六) 带形母线，分片数以单相米计算。 (七) 其它电气装置以台(套、个、组)计算。 第二章电缆 一、说明 (一) 本章包括：电缆沟铺砂盖砖、盖板、电缆敷设、电缆头制作安装、电缆桥架安装等26节共484个子目。 (二) 电缆敷设定额，是按平原地区和厂内电缆工程的施工条件编制的，不适用在积水区、水底、井下等特殊条件下的电缆敷设。 (三) 电缆在一般山地、丘陵地区敷设时，其定额人工工日乘以系数 1.3。该地段所需的施工材料，如固定桩、夹具等按实计算。 (四) 电缆敷设定额，未包括因弛度增加长度、电缆绕梁(柱)增加长度以及电缆与设备连接、电缆接头等必要的预留长度，其增加工程量按附表执行。(五) 电力电缆敷设定额均按三芯(包括三芯连地)编制的，五芯电力电缆敷设定额乘以系数 1.3，六芯电力电缆乘以系数1.6，每增加一芯定额增加30%，单芯电力电缆敷设按同等截面电缆定额乘以系数0.67。截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。 (六) 安装梯架、托盘所用的非成品金属支架，执行第五章金属支架制作相应子目。 (七) 桥架安装： 1. 桥架安装包括运输、组合、螺栓或焊接固定，弯头制作，附件安装，切割口防腐，桥式或托板式开孔，上管件隔板安装，盖板及钢制梯式桥架盖板安装。 2. 桥架支撑架定额适用于立柱、托臂及其它各种支撑架的安装。本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不得调整。 3. 玻璃钢、铝合金梯式桥架，定额是按不带盖编制的，若带盖，分别执行玻璃钢、铝合金槽式桥架定额相应子目。 4. 钢制桥架主结构设计厚度大于3mm时，定额人工工日、机械台班用量乘以系数1.2。 5. 不锈钢桥架执行钢制桥架安装相应子目，乘以系数1.1。 (八) 电缆敷设系综合定额，凡10KV以下的电力电
钢筋工程量计算规则 (一）钢筋工程量计算规则 1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。 2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。钢筋电渣压力焊接、套筒挤压等接头，以个计算。 3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算： （1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。 （2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。 （3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。 （4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。 （5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。 （6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.
（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。 （二）各类钢筋计算长度的确定 钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值） 式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下： 1、钢筋的砼保护层厚度 受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。 （2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。（3）钢筋砼受弯构件，钢筋端头的保护层厚度一般为10mm；预制的肋形板，其主肋的保护层厚度可按梁考虑。 （4）板、墙、壳中分布钢筋的保护层厚度不应小于10mm；梁、柱中的箍筋和构造钢筋的保护层厚度不应小于15mm。 2、钢筋的弯钩长度 Ⅰ级钢筋末端需要做1800、 1350 、 900、弯钩时，其圆弧弯曲直径D不应小于钢筋直径d 的2.5倍，平直部分长度不宜小于钢筋直径d的3倍；HRRB335级、HRB400级钢筋的弯弧
工程量计算规则公式汇总[图片] 工程量计算规则公式汇总 土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以的挖、填、运、找平. 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算法 （1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积（2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积 3、注意事项 （1）、有的地区定额规则的平整场地面积：按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放2米的中心线×2=外放2米面积” 与底层建筑面积合并计算。这样的话计算时会出现如下难点： ①、划分块比较麻烦，弧线部分不好处理，容易出现误差。 ②、2米的中心线计算起来较麻烦，不好计算。 ③、外放2米后可能出现重叠部分，到底应该扣除多少不好计算。 （2）、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量，每边外放的长度不一样。 大开挖土
（1）、清单规则：挖基础土按设计图示尺寸以基础垫层底面积乘挖土深度计算。 （2）、定额规则：人工或机械挖土的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土量。当需要放坡时，应将放坡的土量合并于总土量中。 2、开挖土计算法 （1）、清单规则： ①、计算挖土底面积： 法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。外墙外边线到垫层外边线的面积计算（按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。） 法二、分块计算垫层外边线的面积（同分块计算建筑面积）。 ②、计算挖土的体积：土体积＝挖土的底面积*挖土深度。 （2）、定额规则： ①、利用棱台体积公式计算挖土的上下底面积。 V=1/6×H×(S上+ 4×S中+ S下)计算土体积（其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。如下图 S下＝底层的建筑面积+外墙外皮到挖土底边线的面积（包括工作面、排水沟、放坡等）。 用同样的法计算S中和S下
有关安装算量手算的要点总结（电气部分） 拿到图纸以后先核对一下图纸是不是齐全，齐全在进行下一步。 符号认识：所有未标注的数字除标高的单位是m外，其他的都是mm。（附表1）所有安装从室外进来的水平管都称做干管，从干管上立起来的称为立管，从立管上接出来的称为支管。切记要核实图上的比例是否是正确的。 （一）电气工程（包括强电部分、弱电部分及防雷接地部分） 一、强电部分： 1、熟悉图纸：①先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②看系统图时应对上平面图，了解管子的走向。系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度； 2、工程量计算流程：首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路（照明、插座等）。 3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。 4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量） 计算电气工程应撑握以下的计算规律： 1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与
表5.3.8工程量计算表 二、地基处理与边坡支护工程（编号：0102）
地基处理与边坡支护工程包括地基处理、基坑与边坡支护。对项目特征中“地层情况”的描述按表5.3.2和表5.3.6的土石划分，并根据岩土工程勘察报告按单位工程各地层所占比例（包括范围值）进行描述或分别列项；对无法准确描述的地层情况，可注明由投标人根据岩土工程勘察报告自行决定报价。项目特征中的“桩长”应包括桩尖，空桩长度=孔深-桩长，孔深为自然地面至设计桩底的深度。（一）地基处理(编号：010201) 如图5.3.4所示。在图5.3.4(a)中每个点位所代表的处理范围为A×B（矩形面积），共20个点位，所以处理范围面积为20×A×B；在图5.3.4(b)中，每个点位所代表的处理范围为A×B（菱形面积），共14个点位，所以处理范围面积为14×A×B。 预压地基是指在地基上进行堆载预压或真空预压，或联合使用堆载和真空预压，形成固结压密后的地基。堆载预压是地基上堆加荷载使地基土固结压密的地基处理方法。真空预压是通过对覆盖于竖井地基表面的封闭薄膜内抽真空排水使地基土固结压密的地基处理方法。
强夯地基属于夯实地基，即反复将夯锤提到高处使其自由落下，给地基以冲击和振动能量，将地基土密实处理或置换形成密实墩体的地基。 振冲密实是利用振动和压力水使砂层液化，砂颗粒相互挤密，重新排列，空隙减少，提高砂层的承载能力和抗液化能力，又称振冲挤密砂石桩，可分为不加填料和加填料两种。 褥垫层是CFG复合地基中解决地基不均匀的一种方法。如建筑物一边在岩石地基上，一边在黏土地基上时，采用在岩石地基上加褥垫层（级配砂石）来解决。
土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 （1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积（2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积 3、注意事项 （1）、有的地区定额规则的平整场地面积：按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放2米的中心线×2=外放2米面积” 与底层建筑面积合并计算。这样的话计算时会出现如下难点： ①、划分块比较麻烦，弧线部分不好处理，容易出现误差。 ②、2米的中心线计算起来较麻烦，不好计算。 ③、外放2米后可能出现重叠部分，到底应该扣除多少不好计算。
（2）、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量，每边外放的长度不一样。 大开挖土方 1、开挖土方计算规则 （1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。 （2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时，应将放坡的土方量合并于总土方量中。 2、开挖土方计算方法 （1）、清单规则： ①、计算挖土方底面积： 方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。外墙外边线到垫层外边线的面积计算（按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。） 方法二、分块计算垫层外边线的面积（同分块计算建筑面积）。 ②、计算挖土方的体积：土方体积＝挖土方的底面积*挖土深度。
直线内插法 也就是已知A1、A2、B1、B2、C1求C2,在C2单元格里输入: =(B2-A2)/(B1-A1)*(C1-A1)+A2 即可,使用时可直接将上一行复制到C2格内。 圆的周长=2πr 弧是圆的一部分, 因此 弧长=圆的周长*( 弧所正确圆心角度数/360°) =2πr*圆心角/360° 因为2π=360° 因此 扇形圆心角=弧长/半径 所得单位是弧度数,要换为角度数 圆面积=r2π半径*半径*π圆周长2乘以πR 圆形公式是: S=πR2(π是圆周率约等于3.14、R2是半径的平方) 扇形是圆的一部分, 因此扇形面积=半径×半径×圆周率×圆心角度数÷360 公式是: S=n/360πR2 ( 2) S=1/2LR
( L是弧长, R是半径n是圆心角) L=2π r n/360°=π r n/180°(r=半径*n=圆弧的角度的绝对值) 土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 ( 1) 清单规则: 按设计图示尺寸以建筑物首层面积计算。 ( 2) 定额规则: 按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 ( 1) 清单规则的平整场地面积: 清单规则的平整场地面积＝首层建筑面积 ( 2) 定额规则的平整场地面积: 定额规则的平整场地面积＝首层建筑面积 3、注意事项 ( 1) 、有的地区定额规则的平整场地面积: 按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算, 然后与底层建筑面积合并计算; 或者按”外放2米的中心线×2=外放2米
面积”与底层建筑面积合并计算。这样的话计算时会出现如下难点: ①、划分块比较麻烦, 弧线部分不好处理, 容易出现误差。 ②、2米的中心线计算起来较麻烦, 不好计算。 ③、外放2米后可能出现重叠部分, 到底应该扣除多少不好计算。 ( 2) 、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量, 每边外放的长度不一样。 大开挖土方 1、开挖土方计算规则 ( 1) 、清单规则: 挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。 ( 2) 、定额规则: 人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽, 槽底长和宽是指混凝土垫层外边线加工作面, 如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时, 应将放坡的土方量合并于总土方量中。 2、开挖土方计算方法
第一章电气照明工程 第一节电气照明工程基础知识 一、常用的电气设备等安装高度 1、配电箱：一般箱底距地 1.5m 2、灯具：依据设计管线一般沿顶棚敷设。 3、开关：拉线开关：一般距顶0.3m 板式开关：一般距地 1.3m－1.5m 4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。 其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。 5、聚氯乙烯塑料铜线：BV 6、聚氯乙烯塑料铝线：BLV 二、建筑电气工程施工图常用图形符号 1、动力、照明线路在平面图上的表示方法 ①线路配线方式符号 具体符号： SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线 P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线 F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线 ②线路敷配部位符号 M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线 CLE（ZM）沿柱明配线 WE（QM）沿墙明配线 FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线 CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线 CC （PA）在顶棚内暗配线 ③线路文字标注格式 a－b(c×d)e-f 式中 a——线路编号或线路用途符号； b——导线型号； c——导线根数； d——导线截面，不同截面分别标准； e——配线方式符号及导线穿管管径； f－—敷设部位符号。 2、动力、照明设备在平面图上表示方法
①用电设备标注格式 式中a——设备编号； b——额定功率，kW； c——线路首端熔断片或自动开关脱扣器电流，A； d——安装标高，m。 ②电力和照明配电箱标注格式 当需要标注引入线规格时为： 式中 a——设备编号 b——设备型号； c——设备功率，kW； d——导线型号； e——导线根数； f——导线截面，mm2； g——导线敷设方式及部位。 ③灯具的标注方法 若为吸顶灯则为： 式中 a——灯具数量； b——灯具型号或编号； c——每盏照明灯具的灯泡(管)数量； d——灯泡(管)容量，W；
(6)钢筋工程量计算的基本方法： 钢筋工程量计算首先计算其图示长度，然后乘以单位长度质量确定。即： 钢筋工程量=图示钢筋长度×单位理论质量(5.3.1) 钢筋单位理论质量可根据公式(5.3.2)计算确定（d为钢筋直径，单位mm），或查表5.3.13确定；也可根据钢筋直径计算理论质量，钢筋的容重可按7850kg/m3计算。 钢筋单位理论重量=0.006165×d2(kg/m)(5.3.2) 1)纵向钢筋图示长度的计算。 在计算纵向钢筋图示长度时，需要考虑以下参数： ①混凝土保护层厚度。（《混凝土结构设计规范》GB50010-2010规定） 表5.3.14混凝土保护层最小厚度(mm) 注：1．混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm。 2．钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。 ②弯起钢筋增加长度。 弯起钢筋的弯曲度数有30°、45°、60°，如图5.3.24所示。弯起钢筋增加的长度为S-L，不同弯起角度的S-L值见表5.3.15。
表5.3.15弯起钢筋增加长度计算表 注：弯起钢筋高度h=构件高度-保护层厚度。 ③钢筋弯钩增加长度。 钢筋的弯钩主要有半圆弯钩(180°)、直弯钩(90°)和斜弯钩(135°)，如图5.3.25所示。 对于HPB300级光圆钢筋受拉时，钢筋末端作180o弯钩时，钢筋弯折的弯弧内直径不应小于钢筋直径d的2.5倍，弯钩的弯折后平直段长度不应小于钢筋直径d的3倍。 按弯弧内径为钢筋直径d的2.5倍，平直段长度为钢筋直径d的3倍确定弯钩的增加长度为：半圆弯钩增加长度为6.25d，直弯钩增加长度为3.5d，斜弯钩增加长度为4.9d。 当平直段长度为其他数值时，可相应换算得到弯钩增加长度，如斜弯钩平直段长度为10d时，弯钩增加长度为11.9d（4.9d-3d+10d=11.9d）。对于现浇混凝土板上负筋直弯钩，为减少马镫筋的用量，直弯钩取板厚减两个保护层。 【2010真题】根据混凝土结构工程施工及验收规范，直径为d的I级钢筋做受力筋，两端设有弯钩，弯钩增加长为4.9d，其弯起角度应是()。 A．90o
三十一、钢筋混凝土梁工程量规则 1、梁的一般计算公式＝梁的截面面积*梁的长度按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。 2、梁长的取法 梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。如图5 3、地圈梁工程量 外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积 内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积 3、基础梁的体积 计算方法：基础梁的体积=梁的净长×梁的净高 三十二、钢筋混凝土板的工程量计算 1、一般现浇板计算方法：现浇混凝土板按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。计算公式——V＝板长×板宽×板厚 2、有梁板系指主梁（次梁）与板现浇成一体。其工程量按梁板体积和计算有梁板(包括主、次梁与板)按梁、板体积之和计算， 3、无梁板系指不带梁直接用柱帽支撑的板。其体积按板与柱帽体积和计算 4、平板指无柱、梁而直接由墙支撑的板。其工程量按板实体积计算。 三十三、现浇砼墙的工程量计算规则及公式 1、现浇框架结构的剪力墙计算方法：按图示尺寸以m3计算。应扣除门窗洞口及0.3m2以外孔洞所占体积。计算公式：V＝墙长×墙高×墙厚－0.3m2以外的门窗洞口面积×墙厚
式中：墙长——外墙按L中，内墙按L内（有柱者均算至柱侧）；墙高——自基础上表面算至墙顶。墙厚——按图纸规定。 图1 图2 图3 图4 图5 三十四、金属结构工程的工程量计算规则及公式 1.金属结构制作安装均按图示钢材尺寸以吨计算，不扣除孔眼、切肢、切边、切角的重量，焊条不另增加重量，不规则或多边形钢板以其外接矩形面积乘以厚度乘以单位理论重量计算。 2..制动桁架、制动板重量合并计算，套用制动梁定额。墙架柱、墙架梁及连接柱杆的重量合并计算，套用墙架定额。依附于钢柱上的牛腿及悬臂梁合并计算，套用钢柱定额。 3、钢平台、走道应包括楼梯、平台、栏杆合并计算，钢梯子应包括踏步、栏杆合并计算。 三十五、构件运输及安装工程工程量计算规则及公式 1.预制砼构件运输及安装均按构件图示尺寸，以实体积计算；金属构件构件按构件图示尺寸以吨计算，木门窗运输按门窗洞口的面积计算。 2.加气砼板（块）、硅酸盐块运输每立方米折合钢筋砼构件体积0.4M3按Ⅱ类构件运输计算。 3.预制砼构件安装： (1)焊接形成的预制钢筋砼框架结构，其柱安装按框架柱计算，梁安装按框架梁计算；预制柱、梁一次制作成型的框架按连体框架梁、柱计算。 (2)预制钢筋砼工字型柱、矩形柱、空腹柱、双肢柱、空心柱、管道支架等安装，均按柱安装计算。 (3)组合屋架安装，以砼部分实体体积计算，钢杆件部分不另计算。 (4)预制钢筋砼多层柱安装，首层柱按柱安装计算，二层及二层以上按柱接柱计算。 三十六、木结构工程工程量计算规则及公式
斜屋面、工程量计算规则及 公式 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII
斜屋面、工程量计算规则及公式 2017-09-20广联达客服 1、平屋面工程量 （1）屋面面积；（2）找平层；（3）保温层；（4）屋面卷材防水；（5）铁皮；（6）UPVC雨水斗；（7）铸铁落水口；（8）UPVC弯头；（9）排水管。 2、屋面工程量计算方法 （1）屋面面积瓦屋面、型材屋面（包括挑檐部分）均按设计图示尺寸水平投影面积乘以屋面坡度系数（见屋面坡度系数表）以斜面积计算。 ①不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟等所占面积。 ②屋面小气窗出檐与屋面重叠部分的面积不增加，但天窗出檐部分重叠的面积计入相应的屋面工程量内。 ③瓦屋面的出线、披水、稍头抹灰、脊瓦加腮等工、料均不另计算。 （2）屋面防水面积屋面卷材防水、屋面涂膜防水按设计图示尺寸按面积以平方米计算。 ①斜屋顶（不包括平屋顶找坡）按图示尺寸的水平投影面积乘以屋面坡度延尺系数按斜面积以平方米计算，平屋顶按水平投影面积计算，由于屋面泛水引起的坡度延长不另考虑。 ②不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟所占面积，其根部弯起部分不另计算。 ③屋面的女儿墙、伸缩缝和天窗等处的弯起部分，并入屋面工程量内。天窗出檐部分重叠的面积应按图示尺寸，以平方米计算，并入卷材屋面工程内。如图纸未注明尺寸，伸缩缝、女儿墙可按25cm，天窗处按50cm计算。 ④涂膜屋面的工程量计算同卷材屋面。涂膜屋面的油膏嵌缝、玻璃布盖缝、屋面分隔缝，以延长米计算。
（3）屋面抹水泥砂浆找平层的工程量与卷材屋面相同 （4）屋面保温层的工程量与卷材屋面相同。 （5）屋面工程量中铁皮、UPVC雨水斗，铸铁落水口，铸铁、UPVC弯头、短管，铅丝网球按个计算。 （6）屋面排水管按设计图示尺寸以展开长度计算。如设计未标注尺寸，以檐口下皮算至设计室外地平以上15cm为止，下端与铸铁弯头连接者，算至接头处。
1、工程量计算顺序 电气设备安装工程工程量计算顺序应按照以下顺序提供： 变压器——高低压设备安装——母线、绝缘子——电机、电动葫芦（含接线、检查）——滑触线装置——电缆（电缆头、桥架、穿管数量）——防雷及接地装置——10KV以下架空配电线路——电气调整试验——配管配线——照明器具——电梯电气装置 2、电力变压器 电力变压器分干式及油浸式两种，以台计算，区别高低压及容量。 3、配电装置 3.1 包括断路器、接触器、互感器、避雷器、电抗器、电力电容器及电容器柜，以台为计量单位，隔离开关、熔断器以组为计量单位； 3.2 配电装置设备的支架按施工图设计的需要量计算，以kg为计量单位； 3.3 基础槽钢、角钢以m计算，应标明规格型号； 3.4 配电设备的端子板外部界限，以组为单位，端子箱安装分户外、户内以个为单位。接线方式有：有端子外部接线、无端子外部接线，2.5mm和6mm两种，以个为单位如营口港1~3#泊位上输油臂分控站接线就应该套用该项目，另外应增加―管内穿线‖的工程量，以m/单根计算总工程量； 3.5 高压设备定额内均不包括绝缘台安装，其工程量应按施工图设计执行； 3.6 导线敷设应有焊（压）接线端子工程量，如照明导线的敷设就应考虑此项工程量； 3.7 盘柜配线只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修配、修改工程。 3.8 高压开关柜与基础型钢采用焊接固定，柜间用螺栓连接；柜内设备按厂家已安装好，连接母线已配置，油漆已刷好来考虑。规定主母线以及主母线与上刀闸引下线的配置安装可另套相应定额计算。提供工程量 4、母线、绝缘子 4.1 带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以―m/单相‖为计量单位。母线和固定母线的金具均按设计量加损耗计算，应标明规格及截面面积；
工程量计算规则公式汇总 土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 (1清单规则:按设计图示尺寸以建筑物首层面积计算。 (2定额规则:按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 (1清单规则的平整场地面积:清单规则的平整场地面积=首层建筑面积 (2定额规则的平整场地面积:定额规则的平整场地面积=首层建筑面积 3、注意事项 (1、有的地区定额规则的平整场地面积:按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算,然后与底层建筑面积合并计算;或者按“外放2米的中心线×2=外放2米面积” 与底层建筑面积合并计算。这样的话计算时会出现如下难点: ①、划分块比较麻烦,弧线部分不好处理,容易出现误差。 ②、2米的中心线计算起来较麻烦,不好计算。 ③、外放2米后可能出现重叠部分,到底应该扣除多少不好计算。 (2、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量,每边外放的长度不一样。 大开挖土方
1、开挖土方计算规则 (1、清单规则:挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。 (2、定额规则:人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽,槽底长和宽是指混凝土垫层外边线加工作面,如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。 当需要放坡时,应将放坡的土方量合并于总土方量中。 2、开挖土方计算方法 (1、清单规则: ①、计算挖土方底面积: 方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。外墙外边线到垫层外边线的面积计算(按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。 方法二、分块计算垫层外边线的面积(同分块计算建筑面积。 ②、计算挖土方的体积:土方体积=挖土方的底面积*挖土深度。 (2、定额规则: ①、利用棱台体积公式计算挖土方的上下底面积。 V=1/6×H×(S上+ 4×S中+ S下计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积。如下图 S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等。
有关安装算量手算得要点总结（电气部分） 拿到图纸以后先核对一下图纸就是不就是齐全，齐全在进行下一步。 符号认识：所有未标注得数字除标高得单位就是m外，其她得都就是mm。（附表1）所有安装从室外进来得水平管都称做干管，从干管上立起来得称为立管，从立管上接出来得称为支管。切记要核实图上得比例就是否就是正确得。（一）电气工程（包括强电部分、弱电部分及防雷接地部分） 一、强电部分： 1、熟悉图纸：①先瞧设计说明，把设计说明上得工程所用材料及防雷部分得说明全部记下来，然后说明上一般都附有图例，把图例上所有得需要数个数得（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②瞧系统图时应对上平面图，了解管子得走向。系统图上得上下方向一般在平面图只有点或圈表示（说明就是垂直走得）；系统图上得左右方向在平面图上左右走；系统图上得斜线45度方向走，说明在平面图上前后走得管道；系统图上用标高推其立管得高度，平面图上可以量出干管及支管得水平段长度； 2、工程量计算流程：首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路（照明、插座等）。 3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。 4、有关规定：室外进线图纸上未标注得情况下，室外预留1、5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱得半周长；没给实际做法得情况，考虑地面做法为0、3m。所有得电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处得管子一般按图上画得量，其它房间得管子可以按两点间最短距离量） 计算电气工程应撑握以下得计算规律： 1）、照明灯具支线一般就是两根导线，要求带接地得则就是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高
第三节工程量计算规则与方法 一、土石方工程（编码：0101） （一）土方工程(编码：010101) 平整场地、挖一般土方、挖沟槽土方、挖基坑土方项目划分的规定：
表 注：1．虚方指未经碾压、堆积时间≤1年的土壤。 土壤的不同类型决定了土方工程施工的难易程度、施工方法、功效及工程成本，所以应掌握土壤类别的确定，如土壤类别不能准确划分时，招标人可注明为综合，由投标人根据地勘报告决定报价。 表 注：1.沟槽、基坑中土类别不同时，分别按其放坡起点、放坡系数、依不同土类别厚度加权平均计算。 2.计算放坡时，在交接处的重复工程量不予扣除，原槽、坑作基础垫层时，放坡自垫层上表面开始计算。 表 注：本表按《全国统一建筑工程预算工程量计算规则》GJDG2-101-95整理。
注：1．本表按《全国统一建筑工程预算工程量计算规则》GJDGz-101-95整理。 2．管道结构宽：有管座的按基础外缘，无管座的按管道外径。 （二）石方工程(编号：010102)(同“土方”，本处省略）) （三）回填( 编号：010103) 回填包括回填方、余方弃置等项目。 1．回填方：按设计图示尺寸以体积计算 2．余方弃置 础施工图见图级为C20。砖基础为普通页岩标准砖，M5.O 水泥砂浆砌筑。独立柱基及柱为C20混凝土，混凝土及砂浆为现场搅拌。回填夯实（按表据工程量计算规范确定相关清单项目的工程量。
注解：四棱台公式：(1/3)h[S上+S下+√（S上S下）] 二、地基处理与边坡支护工程（编号：0102） 对无法准确描述的地层情况，可注明由投标人根据岩土工程勘察报告自行决定报价。项目特征中的“桩长”应包括桩尖，空桩长度=孔深-桩长，孔深为自然地面至设计桩底的深度。 （一）地基处理(编号：010201)
工程量计算规则及公式 ： 一、平整场地：建筑物场地厚度在±30cm以的挖、填、运、找平。 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。 2、平整场地计算公式 S=（A+4）×（B+4）=S底+2L外+16 式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L 外———建筑物外墙外边线周长。
该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。二、基础土方开挖计算 开挖土方计算规则 （1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。 （2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。 2、开挖土方计算公式： （1）、清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。（2）、定额规则：基槽开挖：V=（A+2C+K×H）H×L。式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。. 其中外墙基槽长度以外墙中心线计算，墙基槽长度以墙净长计算，交接重合出不予扣除。 基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。式中：
V———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。 三、回填土工程量计算规则及公式 1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。 式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积 2、室回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积 主墙间净面积=S底-（L中×墙厚+L×墙厚） 式中：底———底层建筑面积；L中———外墙中心线长度；L———墙净长线长度。 回填土厚度指室外高差减去地面垫层、找平层、面层的总厚度，如右图：四、运土方计算规则及公式： 运土是指把开挖后的多余土运至指定地点，或是在回填土不足时从指定地点取土回填。土方运输应按不同的运输方式和运距分别以立方米计算。 运土工程量=挖土总体积-回填土总体积
