摘要
电梯是高层建筑不可缺少的运输工具，用于垂直运送乘客和货物，传统的电梯控制系统主要采用继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采用PLC组成的控制系统可以很好地解决上述问题。本论文通过讨论电梯控制系统的组成，阐述可编程控制器（用三菱PLC编程的程序控制方式，提出了三层电梯的程、组成，列出了具体的主要硬件电路、电梯的控制梯形图及指令表。并给出了系统组成框图和程序流程图，在分析、处理随机信号逻辑关系的基础上，提出了计了一套完整的电梯控制系统方案。触点多，故障率高、可靠性差、安装调试周期长、维修工作量大、接线复杂等缺点。使电梯运行更加安全、方便、舒适。在PLC课程设计中，我组设计了一个三层电梯控制系统，并且将西门子公司S7-200系列可编程控制器与其结合并应用起来，在学完《电气控制与PLC应用》课程后，我们在设计过程中较为得心应手，不至于从头开始。整个过程包括了方案讨论，程序设计，程序修改，上机调试等，在程序设计方面花了比较多的时间，主要考虑到电梯分别停在一层、二层和三层时在其他楼层呼叫等各种情况。每当遇到困难时，我组都积极与老师联系讨论，深入分析研究问题，在整个过程中，我与我的组员都相互配合，相互学习。
关键字：PLC；电梯；升降；梯形图；系统组成框图
In this paper
The elevator is an indispensable means of transport for the high-rise building, used for vertical transporting passengers and cargo, the traditional elevator control system mainly adopts relay - contactor to control, its shortcomings is the number of contact, such as high failure rate and poor reliability, maintenance workload is big, and composed of PLC control system is a good way to solve the above problems. Through discussing the composition of the elevator control system, this paper expounds the programmable controller (with mitsubishi PLC programming way of process control, puts forward the three layers of elevator ride, and lists the specific of the main hardware circuit, elevator control ladder diagram and instruction list. And the system composition block diagram and program flow chart is given, based on the analysis, processing, on the basis of random signal logic relation, put forward the plan for a complete set of the elevator control system scheme. Contact, high failure rate, poor reliability, installation and debugging cycle is long, maintenance workload, such as complex wiring faults. Make the elevator running more safe, convenient and comfortable. In the PLC course design, I have come up with a three layers of elevator group control system, and the Siemens S7-200 series programmable controller and its application and combining, after completing the curriculum, electrical control and PLC application we in the design process is relatively with ease, not from the beginning. The whole process including the solution discussion, program design, program changes, computer debugging, etc., spent more time on program design, main consideration to the elevator stop on the first floor, respectively the second and third floors in other situations such as floor call. Whenever encounter difficulties, I actively
contact the teacher group discussion, in-depth analysis the research question, in the whole process, I and my team members cooperate with each other, learn from each other.
Key words: PLC; The elevator; Rise and fall; Ladder diagram; System composition block diagram.
Key words: PLC; The elevator; Rise and fall; Ladder diagram; System composition block diagram
目录
1 概述 (1)
2 硬件电路设计和描述 (2)
3 软件设计流程及描述 (5)
4 课程设计总结 (8)
5 致谢 (9)
6 参考文献 (10)
7 附录 (11)
1 概述
随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。在许多交通设备中，电梯是自动化程度最高的先进设备的一种。
以前的电梯主要采用单片机控制，其性能等各方面都不太完善，现在电梯控制系统多采用PLC，从电梯的性能、器件的灵活性及安全保障方面等都有了很大的提高。实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。由PLC控制代替传统继电器控制已成为发展定局PLC是集计算机控制、自动控制技术、通信技术为一体的新型自动控制装置。它的编程软件采用易学易懂的梯形图语言!控制灵方便，抗干扰能力强，运行稳定可靠，通过对电梯控制系统的研究和设计，可以更加深入的了解和认识PLC技术的核心和未来发展的方向。PLC是以微处理为核心的工业控制装置。它将传统的继电器控制系统与计算机技术结合在一起，具有高可靠性、灵活通用、易于编程、使用方便等特点。利用PLC控制电梯有着许许多多的优点，在实际生产和生活中，能够提高生产效率和人们生活水平，给人们带来巨大的效益。
我组设计的三层电梯控制系统的主要功能有：①楼层指示灯亮时表示停在相应的楼层，②每当停在各楼层时其楼层指示灯闪烁1秒接着常亮，③有呼叫的楼层有响应，反之没有，④电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。
在整个PLC课程设计过程中，我主要负责查找资料，程序设计和调试以及负责部分梯形图的编写复查和校对工作。在选择方案时组织我组队员参与讨论，在遇到困难时首先请同学帮助如不能解决则联系老师解决问题，协助我组队员完成PLC课题设计报告。PLC课程设计要求具有较强的理论知识，结合实践上机调试，分析理解能力和故障排除能力，是一个综合性较强的课程设计，这也是本系开设此课程设计的目的和初衷。
2 硬件电路设计和描述
①模拟装置介绍
S1、S2、S3分别为轿厢内一层、二层、三层电梯内选按钮；D2、D3分别为二层、三层电梯外下降呼叫按钮；U1、U2分别为一层、二层电梯外上升呼叫按钮；SQ1、SQ2、SQ3分别为一层、二层、三层行程开关，模拟实际电梯位置传感器的作用。
L1、L2、L3分别为一层、二层、三层电梯位置指示灯；DOWN为电梯下降状态指示灯；UP为电梯上升状态指示灯；SL1、SL2、SL3分别为轿厢内一层、二层、三层电梯内选指示灯。
②控制要求
电梯由安装在各楼层门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。电梯轿箱内设有楼层内选按钮S1～S3，用以选择需停靠的楼层。L1为一层指示、L2为二层指示、L3为三层指示，SQ1～SQ3为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。例如，电梯停在由一层运行至三层的过程中，在二层轿箱外呼叫时，若按二层上升呼叫按钮，电梯响应呼叫；若按二层下降呼叫按钮，电梯运行至二层时
将不响应呼叫运行至三层，然后再下降，响应二层下降呼叫按钮。
电梯位置由行程开关SQ1、SQ2、SQ3决定，电梯运行由手动依次拨动行程开关完成，其运行方向由上升、下降指示灯UP、DOWN决定。
例如：闭合开关SQ1，电梯位置指示灯L1亮，表示电梯停在1层，这时按下三层下呼按钮D3，上升指示灯UP亮，电梯处于上升状态。断开SQ1、闭合SQ2，L1灭、L2亮，表示电梯运行至二层，上升指示灯UP仍亮；断开SQ2、闭合SQ3，电梯运行至三层，上升指示灯UP灭，电梯结束上升状态，以此类推。
当电梯在三层时（开关SQ3闭合），电梯位置指示灯L3亮。按下轿厢内选开关S1，电梯进入下降状态。在电梯从三层运行至一层的过程中，若按下二层上呼U2与下呼按钮D2，由于电梯处于下降状态中，电梯将只响应二层下呼，不响应二层上呼。当电梯运行至二层时，电梯停在二层，当电梯运行至一层时，一层内选指示灯SL1灭，下降指示灯DOWN灭，上升指示灯UP亮，电梯转为上升状态，响应二层上呼，当电梯运行至二层时，上升指示灯UP灭。
每当到达楼层若电梯门指示灯不闪烁则继续前进，否则执行电梯门开关动作。
③I/O分配表
（1）输入
（2）输出
3 软件设计流程及描述
运行过程分析：
例如接通I0.2即接通SQ1，表示轿厢原停楼层1，按SB3，即I0.3接通一下，表示呼叫楼层3，则I0.5接通，三层呼叫指示灯亮，.Q0.4接通，表示电梯上升，手动（表示轿厢离开底层，释放行程开关）SQ1断开；电梯在底层与二层之间运行指示灯L1亮，2秒后一层指示灯L1灭、二层指示灯L2亮，2秒后二层指示灯L2灭、三层指示灯L3亮。直至SQ3接通， Q0.4断开，表示电梯上升停止，电
梯到达三层。
1、电梯在一、二、三层楼分别设置一个呼叫按钮和一个行程开关。在行程开关SQ1、SQ
2、SQ3都断开的情况下，呼叫不起作用。
2、用指示灯来模拟电梯的运行过程。
（1）接通.I0.2即接通SQ1，表示轿厢原停楼层1，按SB3，即I0.3接通一下，表示呼叫楼层3，则Q0.5接通，三层呼叫指示灯亮，.Q0.4接通，表示电梯上升。过一秒后，Q0.2接通，一层指示灯亮，过3秒后，Q0.2断开，一层指示灯L1灭、二层指示灯L2亮。直至Q0.0接通，三层指示灯亮，再过2秒后，Q0.4断开（表示电梯上升停止），上升指示灯灭。
(2)接通I0.0即接通SQ3，表示轿厢原停楼层3，按SB1，即I0.5接通一下，表示呼叫楼层1，则Q0.7接通，三层呼叫指示灯亮，Q0.3接通，表示电梯下降。过1秒后，Q0.0接通，底层指示灯亮，3秒后，Q0.0断开，则底层指示灯灭。断开I0.0即断开SQ3，3秒后Q0.1接通，二层指示灯亮，过2秒后Q0.1断开，二层指示灯灭。又过3秒，到达底层，Q0.2接通，底层指示灯亮，再过2秒，Q0.3断开，下降指示灯灭。
(3)接通I0.2即接通SQ1，表示轿厢原停楼层1，按SB2，即I0.4接通一下，表示呼叫楼层2，则Q0.6接通，三层呼叫指示灯亮，Q0.4接通，表示电梯上升。过1秒后，Q0.2接通，底层指示灯亮，3秒后，Q0.2断开，则底层指示灯灭。断开I0.2即断开SQ1，3秒后Q0.1接通，二层指示灯亮，过2秒后Q0.4断开，上升指示灯亮。
(4)接通I0.2即接通SQ1，表示轿厢原停楼层1，同时按SB2、SB3，即I0.3、I0.4同时接通一下，表示2、3楼层同时呼叫，则Q0.5、Q0.6都接通，二、三层呼叫指示灯亮，Q0.4接通，表示电梯上升。过1秒后，Q0.2接通，底层指示灯亮，3秒后Q0.2断开，则底层指示灯灭。断开I0.2即断开SQ1，3秒后接通I0.01即接通SQ2，1秒后Q0.1接通，二层指示灯亮，又过2秒后Q0.1断开，二层指示灯灭。断开I0.1即断开SQ2，3秒后Q0.0接通，三层指示灯亮，再过2秒，Q0.4断开，上升指示灯灭。
(5)接通I0.1即接通SQ2，表示轿厢原停楼层2，按SB1，即I0.5接通一下，表示呼叫楼层1，则Q0.7接通，底层呼叫指示灯亮，Q0.3接通，表示电梯下降。过1秒后，Q0.1接通，二层指示灯亮，3秒后，Q0.1断开，则二层指示灯灭。断开I0.1即断开SQ2，3秒后Q0.2接通，底层指示灯亮，再过2秒，Q0.3断开，
下降指示灯灭。
(6)接通I0.1即接通SQ2，表示轿厢原停楼层2，按SB3，即I0.3接通一下，表示呼叫楼层3，则Q0.5接通，三层呼叫指示灯亮，Q0.4接通，表示电梯上升。过1秒后，Q0.1接通，二层指示灯亮，3秒后，Q0.1断开，则二层指示灯灭。断开I0.1即断开SQ2，3秒后Q0.0接通，三层指示灯亮，再过2秒，Q0.4断开，上升指示灯灭。
(7)接通I0.0即接通SQ3，表示轿厢原停楼层3，按SB2，即I0.4接通一下，表示呼叫楼层2，则Q0.6接通，二层呼叫指示灯亮，Q0.3接通，表示电梯下降。过1秒后，Q0.0接通，三层指示灯亮，3秒后，Q0.0断开，则三层指示灯灭。断开Q0.0即断开SQ3，3秒后Q0.1接通，二层指示灯亮，再过2秒，Q0.3断开，下降指示灯灭。
(8)接通I0.0即接通SQ3，表示轿厢原停楼层3，同时按SB1、SB2，即I0.4、I0.5同时接通一下，表示1、2楼层同时呼叫，则Q0.6、Q0.7都接通，一、二层呼叫指示灯亮，Q0.3接通，表示电梯下降。过1秒后，Q0.0接通，三层指示灯亮，3秒后Q0.0断开，则三层指示灯灭。断开I0.0即断开SQ3，3秒后接通I0.1即接通SQ2，1秒后Q0.1接通，二层指示灯亮，又过2秒后Q0.1断开，二层指示灯灭。断开I0.1即断开SQ2，3秒后Q0.2接通，底层指示灯亮，再过2秒，Q0.3断开，下降指示灯灭。
4 课程设计总结
在这次PLC课程设计中，让我感到不足的地方是在开始动手设计程序前，没有系统和完整的分析三层电梯控制系统，没有在本子上具体列出三层电梯控制系统的所有情况，导致在动手设计程序时想到有多少种情况就加多少，从而在设计程序上花费了较多的时间。另外，在刚开始我把UP和DOWN指示灯作为电梯的运动状态时，发现了一些我修改不了的错误，百思不得其解，最后我把UP和DOWN 指示灯修改为电梯的运动方向，之前的问题既迎刃而解又实现了我想要的要求。
这次PLC课程设计，考验了我对理论知识的运用能力，锻炼了对故障排除的分析能力，加强了我们合作精神，值得感谢的是当我们遇到困难时，老师耐心指导，帮我们一起分析故障，共同解决困难。另外，这课程设计也为了我们以后的毕业设计提供了很好的经验，建立基础，可以说是意义重大，影响深远。
对于此PLC课程设计，老师提供了一些题目，也鼓励同学们自拟题目，但我的疑虑是，如果同学们自拟的题目，是否能够在操作面板上能够找到对口。另外，我在设计三层电梯控制系统时，发现操作面板上一层上呼按钮、二层上呼下呼按钮和三层下呼按钮没有相应的指示灯，导致了我在设计程序时遇到了困难，我想是否应该加上相应的指示灯，以使电梯控制达到控制简单明了，运行安全可靠的目的。
5 致谢
历时将近一个办月的时间终于将这篇论文写完，在论文的写作过程中遇到了无数的困难和障碍，都在同学和老师的帮助下度过了。尤其要强烈感谢我的论文指导老师张国栋老师，他对我进行了无私的指导和帮助，不厌其烦的讲解没一个难题直至完全理解。另外，在校图书馆查找资料的时候，图书馆的老师也给我提供了很多方面的支持与帮助。在此向帮助和指导过我的各位老师表示最中心的感谢！
感谢这篇论文所涉及到的各位学者。本文引用了数位学者的研究文献，如果没有各位学者的研究成果的帮助和启发，我将很难完成本篇论文的写作。
感谢我的同学和朋友，在我写论文的过程中给予我了很多你问素材，还在论文的撰写和排版灯过程中提供热情的帮助。
由于我的学术水平有限，所写论文难免有不足之处，恳请各位老师和学友批评和指正！
6 参考文献
[1] 王俭龙莉莉，建筑电气控制技术，中国建筑工业出版社，1998
[2] 陈家盛，电梯结构原理及安装维修，机械工业出版社，2000
[3] 李广弟朱月秀王秀山，单片机基础，北京航空航天大学出版社2001
[4] 可编程序控制器操作手册，华光电子工业有限公司
[5] 可编程序控制器编程手册，华光电子工业有限公司
[6] 集成一体化电源，朝阳市电气有限公司
[7] 产品样本1990—1991，天水二一三机床电器厂
[8] 产品样本，天水二一三机床电器厂
[9] 朱昌明洪致育等，电梯与自动扶梯，1995
[10] 吴国政，电梯原理、使用、维修，1999
[11] 史信芳陈影毛宗源，电梯原理与维修管理技术，1999
[12]陈建民.电气控制与PLC应用[M]. 北京：电子工业出版社.2011.
7 附录
①梯形图LAD
摘要 电梯是高层建筑不可缺少的运输工具，用于垂直运送乘客和货物，传统的电梯控制系统主要采用继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采用PLC组成的控制系统可以很好地解决上述问题。本论文通过讨论电梯控制系统的组成，阐述可编程控制器（用三菱PLC编程的程序控制方式，提出了三层电梯的程、组成，列出了具体的主要硬件电路、电梯的控制梯形图及指令表。并给出了系统组成框图和程序流程图，在分析、处理随机信号逻辑关系的基础上，提出了计了一套完整的电梯控制系统方案。触点多，故障率高、可靠性差、安装调试周期长、维修工作量大、接线复杂等缺点。使电梯运行更加安全、方便、舒适。在PLC课程设计中，我组设计了一个三层电梯控制系统，并且将西门子公司S7-200系列可编程控制器与其结合并应用起来，在学完《电气控制与PLC应用》课程后，我们在设计过程中较为得心应手，不至于从头开始。整个过程包括了方案讨论，程序设计，程序修改，上机调试等，在程序设计方面花了比较多的时间，主要考虑到电梯分别停在一层、二层和三层时在其他楼层呼叫等各种情况。每当遇到困难时，我组都积极与老师联系讨论，深入分析研究问题，在整个过程中，我与我的组员都相互配合，相互学习。 关键字：PLC；电梯；升降；梯形图；系统组成框图
In this paper The elevator is an indispensable means of transport for the high-rise building, used for vertical transporting passengers and cargo, the traditional elevator control system mainly adopts relay - contactor to control, its shortcomings is the number of contact, such as high failure rate and poor reliability, maintenance workload is big, and composed of PLC control system is a good way to solve the above problems. Through discussing the composition of the elevator control system, this paper expounds the programmable controller (with mitsubishi PLC programming way of process control, puts forward the three layers of elevator ride, and lists the specific of the main hardware circuit, elevator control ladder diagram and instruction list. And the system composition block diagram and program flow chart is given, based on the analysis, processing, on the basis of random signal logic relation, put forward the plan for a complete set of the elevator control system scheme. Contact, high failure rate, poor reliability, installation and debugging cycle is long, maintenance workload, such as complex wiring faults. Make the elevator running more safe, convenient and comfortable. In the PLC course design, I have come up with a three layers of elevator group control system, and the Siemens S7-200 series programmable controller and its application and combining, after completing the curriculum, electrical control and PLC application we in the design process is relatively with ease, not from the beginning. The whole process including the solution discussion, program design, program changes, computer debugging, etc., spent more time on program design, main consideration to the elevator stop on the first floor, respectively the second and third floors in other situations such as floor call. Whenever encounter difficulties, I actively
《基于PLC的电梯电梯控制》 课程设计 学生姓名：李锦文 学号： 6100310066 专业班级：自动化101班 指导老师：曾芸 2014年 01 月 14日
目录 一、概述 1、PLC控制技术简介 (2) 2、PLC的分类和特点 (2) 3、PLC的结构和工作原理 (3) 4、PLC程序的表达方式 (3) 5、PLC的工作方式 (5) 二、PLC的系统硬件设计 1、可编程控制器机型的选择 (5) 2、输入/输出模块的选择 (6) 3、输入/输出端地址分配 (6) 4、输入/输出端接线图 (8) 三、PLC的系统软件设计 1、PLC控制功能流程图 (9) 2、PLC梯形图程序设计 (10) 四、总结 (12) 五、心得体会 (13) 六、参考文献 (13)
一、概述 （一）PLC控制技术简介 可编程逻辑控制器（Programmable Logic Controller，PLC），它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。 可编程序控制器，是微机技术与继电器常规控制技术相结合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器，是一种以微处理器为核心用作数字控制的专用计算机。它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电气操作维护人员的技能和习惯，摒弃了微机常用的计算机编程语言的表达方式，独具风格地形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清晰直观、方便易学，调试和查错都很容易。用户买到所需的PLC后，只需按说明书或提示，做少量的安装接线和用户程序的编制工作，就可灵活而方便地将PLC应用于生产实践。 （二）PLC的分类与特点 PLC一般可按I/O点数和结构形式分类。按I/O点数可分为小型、
1. 三层电梯PLC控制系统设计 1.1实训目的 本次设计是一种电梯PLC控制系统。电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。而控制电梯运行的PLC系统也要求越来越高，要求达到电梯运行的“稳、准、快”的运行目的。该系统主要由PLC、逻辑控制电路组成。其中包括交流异步电动机、继电器、接触器、行程开关、按钮、发光指示器和变频器组成为一体的控制系统。 整个系统通过PLC、逻辑控制电路对电梯的升降；加、减速；平层；起动、制动控制。其结构简单、运行效率高、平层精度高、易于理解与掌握。 1.2 实训容和控制要求 工作过程：电梯由安装在各楼层厅门口的呼叫按钮进行操纵，其操纵容为呼叫电梯、运行方向和停靠楼层。每层楼设有呼叫按钮（一层U1，二层U2，D2，三层D3），指示灯L1指示电梯在一层与二层之间运行、L2指示在二层与三层之间运行、L3指示在三层与二层之间运行、SQ1～SQ3为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。输出端用输出指示灯的状态来模拟输出设备的状态。 三层楼电梯的自动控制要求如下： （1）当电梯停于1F或2F时，如果按3F按钮呼叫，则电梯上升到3F，由行程开关SQ3停止； （2）当电梯停于3F或2F时，如果按1F按钮呼叫，则电梯下降到1F，由行程开关LS1停止； （3）当电梯停于1F，如果按2F按钮呼叫，则电梯上升到2F，由行程开关
LS2停止； （4）当电梯停于3F，如果按2F按钮呼叫，则电梯下降到2F，由行程开关LS2停止； （5）当电梯停于2F，而2F、3F按钮均有人呼叫时，电梯先上升到2F，由LS2控制暂停2S后，继续上升到3F，由LS3停止； （6）当电梯停于3F，而1F、2F按钮均有人呼叫时，电梯下降到2F，由LS2控制暂停2S后，继续下降到1F，由LS1停止； （7）在电梯上升途中，任何反方向的下降按钮呼叫均无效； （8）在电梯下降途中，任何反方向的上升按钮呼叫均无效； （9）每层楼之间的到达时间应在10s完成，否则电梯停机； （10）电梯的起始位置和程序的启动、停止运行自行设计。 1.3电梯的结构 1-减速箱2-曳引轮 3-曳引机底座4-导向轮 5-限速器6-机座 7-导轨支架8-曳引钢绳 9-开关碰铁10-紧急开关 11-导靴12-轿架 13-轿门14-安全钳 15-导轨16-绳头组合 17-对重18-补偿链
三层电梯控制系统的模拟 我设计的三层电梯控制系统的主要功能有：①楼层指示灯亮时表示停在相应的楼层，②每当停在各楼层时其楼层指示灯闪烁1秒接着常亮，③有呼叫的楼层有响应，反之没有，④电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。 2. 硬件电路设计和描述 ①模拟装置介绍 S1、S2、S3分别为轿厢内一层、二层、三层电梯内选按钮；D2、D3分别为二层、三层电梯外下降呼叫按钮；U1、U2分别为一层、二层电梯外上升呼叫按钮；SQ1、SQ2、SQ3分别为一层、二层、三层行程开关，模拟实际电梯位置传感器的作用。 L1、L2、L3分别为一层、二层、三层电梯位置指示灯；DOWN为电梯下降状态指示灯；UP为电梯上升状态指示灯；SL1、SL2、SL3分
别为轿厢内一层、二层、三层电梯内选指示灯。 ②控制要求 电梯由安装在各楼层门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。电梯轿箱内设有楼层内选按钮S1～S3，用以选择需停靠的楼层。L1为一层指示、L2为二层指示、L3为三层指示，SQ1～SQ3为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。例如，电梯停在由一层运行至三层的过程中，在二层轿箱外呼叫时，若按二层上升呼叫按钮，电梯响应呼叫；若按二层下降呼叫按钮，电梯运行至二层时将不响应呼叫运行至三层，然后再下降，响应二层下降呼叫按钮。 电梯位置由行程开关SQ1、SQ2、SQ3决定，电梯运行由手动依次拨动行程开关完成，其运行方向由上升、下降指示灯UP、DOWN 决定。 例如：闭合开关SQ1，电梯位置指示灯L1亮，表示电梯停在1层，这时按下三层下呼按钮D3，上升指示灯UP亮，电梯处于上升状态。断开SQ1、闭合SQ2，L1灭、L2亮，表示电梯运行至二层，上升指示灯UP仍亮；断开SQ2、闭合SQ3，电梯运行至三层，上升指示灯UP 灭，电梯结束上升状态，以此类推。 当电梯在三层时（开关SQ3闭合），电梯位置指示灯L3亮。按下轿厢内选开关S1，电梯进入下降状态。在电梯从三层运行至一层的过程中，若按下二层上呼U2与下呼按钮D2，由于电梯处于下降状态中，电梯将只响应二层下呼，不响应二层上呼。当电梯运行至二层时，

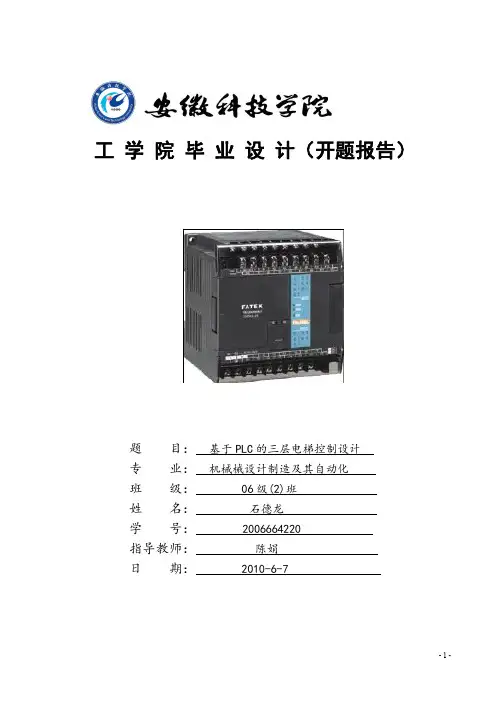

工学院毕业设计（开题报告） 题目：基于PLC的三层电梯控制设计 专业：机械械设计制造及其自动化 班级：06级(2)班 姓名：石德龙 学号：2006664220 指导教师：陈娟 日期： 2010-6-7
安徽科技学院本科生毕业论文（设计）选题申请表 基本情况课题名称 教师姓名职称 课题来源 A.科研 B.生产 C.教学 D.其它课题类型 A.论文 B. 设计 选 题 理 由 签字： 年月日 指 导 教 师 意 见签字： 年月日 审 题 意 见 教学院（部）签章: 年月日安徽科技学院本科生毕业论文（设计）开题报告书
题目基于三层电梯的PLC控制 学生姓名石德龙指导教师陈娟职称副教授 一、本课题的研究背景及意义 （1）题目背景：随着城市建设的不断发展，楼群建筑不断增多，电梯在当今社会的生活中有着广泛的应用。电梯作为楼群建筑中垂直运行的交通工具已与人们的日常生活密不可分。实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，大部分电梯控制系统都采用随机逻辑方式控制。传统的电梯运行逻辑控制系统采用继电器逻辑控制线路。这种控制线路，存在易出故障、维护不便、运行寿命较短、占用空间大等缺点。从技术上发展来看，这种系统将逐渐被淘汰。如何解决电梯的可靠性、维护方便等问题已成为全社会关注的焦点和大众的迫切心声。 （2）题目研究的意义：目前，由可编程序控制器和微机组成的电梯运行逻辑控制系统，正以很快的速度发展着。采用PLC控制的电梯可靠性高、维护方便、开发周期短，这种电梯运行更加可靠，并具有很大的灵活性，可以完成更为复杂的控制任务，已成为电梯控制的发展方向，其许多功能是传统的继电器控制系统无法实现。 可编程控制（Programmable Controller）系统是专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出控制各种类型的机械设备或生产过程。通过可编程控制器可以实现由继电器实现的逻辑控制功能，而且最主要的是可编程控制器的“可编程”功能，使得当改变电梯的控制功能时，只要更改程序即可，而不需要像继电器控制系统那样改变硬件和接线。 二、本课题国内外研究现状 传统的电梯控制系统主要采用继电器—接触器进行控制，其缺点是触点比较多，故障高，可靠性差、体积大、维修工作量大等缺点，正逐步被淘汰。世界上各主要PLC生产厂家几乎都有运动控制功能，它的运动控制功能广泛地应用于各种机械，如金切削机床、金属成型机械、电梯等；随着计算机控制的发展，近年来国外工厂
PLC课程设计报告题目：三层电梯PLC控制系统设计 院别： 姓名： 学号： 指导教师： 日期：
本设计主要利用欧姆龙系统完成。主要介绍了3层电梯的PLC的特点、PLC的功能、发展趋势、PLC控制电梯的软、硬件设计。在示意图、接线图、电梯的控制梯形图、指令表、和程序流程图的基础之上提出了PLC的编程方法。 可编程控制系统（Programmable Logic Controller）是一种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。由于它可通过软件来改变控制过程，而且具有体积小、组装维护方便、编程简单、可靠性高、抗干扰能力强等特点，已广泛应用于工业自动化控制控制的各个领域，大大推进了机电一体化的进程。 电梯是高层建筑不可缺少的运输工具，用于垂直运送乘客和货物，传统的电梯控制系统主要采用继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采用 PLC组成的控制系统可以很好地解决上述问题，使电梯运行更加安全、方便、舒适。目前PLC在电梯行业已得到广泛应用。在层数和控制功能较少的场合，采用PLC控制较为方便。
第一章三层楼电梯自动控制 (4) 一．电梯设计要求 (4) 二．电梯设计分析 (5) 1.分析被控对象 (5) 2.分配PLC的输入/输出端子 (5) 3.统计输入、输出点数并选择PLC型号 (5) 4.输入/输出端子接线图 (6) 5.运动形式分析 (6) 6.助记符 (11) 三．硬件配置设计 (15) 1. 电梯控制构成 (16) 2. 主电路 (16) 四．型号规格 (16)
本科毕业设计（论文）中英文对照翻译 院（系部）电气工程与自动化 专业名称电气工程及其自动化 年级班级 学生姓名 指导老师 2013年6月1日
Elevator System Based on PLC Composed by the order of relay control system is a realization of the first elevator control method. However, to enter the nineties, with the development of science and technology and the widespread application of computer technology, the safety of elevators, reliability of the increasingly high demand on the relay control weaknesses are becoming evident. Elevator control system relays the failure rate high, greatly reduces the reliability and safety of elevators, and escalators stopped often to take with the staff about the inconvenience and fear. And the event rather than taking the lift or squat at the end of the lift will not only cause damage to mechanical components, but also personal accident may occur. Programmable Logic Controller (PLC) is the first order logic control in accordance with the needs of developed specifically for industrial environment applications to operate the electronic digital computing device. The PLC biggest characteristics lie in: The electrical engineering teacher already no longer electric hardware up too many calculations of cost, as long as order the importation that the button switch or the importation of the sensors order to link the PLC up can solve problem, pass to output to order the conjunction contact machine or control the start equipments of the big power after the electric appliances, but the exportation equipments direct conjunction of the small power can. PLC internal containment have the CPU of the CPU, and take to have an I/ O for expand of exterior to connect a people's address and saving machine three big pieces to constitute, CPU core is from an or many is tired to add the machine to constitute, mathematics that they have the logic operation ability, and can read the procedure save the contents of the machine to drive the homologous saving machine and I/ Os to connect after pass the calculation; The I/ O add inner part is tired the input and output system of the machine and exterior link, and deposit the related data into the procedure saving machine or data saving machine; The saving machine can deposit the data that the I/ O input in the saving machine, and in work adjusting to become tired to add the machine and I/ O to connect, saving machine separately saving machine RAM of the procedure saving machine ROM and dates, the ROM can do deposit of the data permanence in the saving machine, but RAM only for the CPU computes the temporary calculation usage of hour of buffer space.

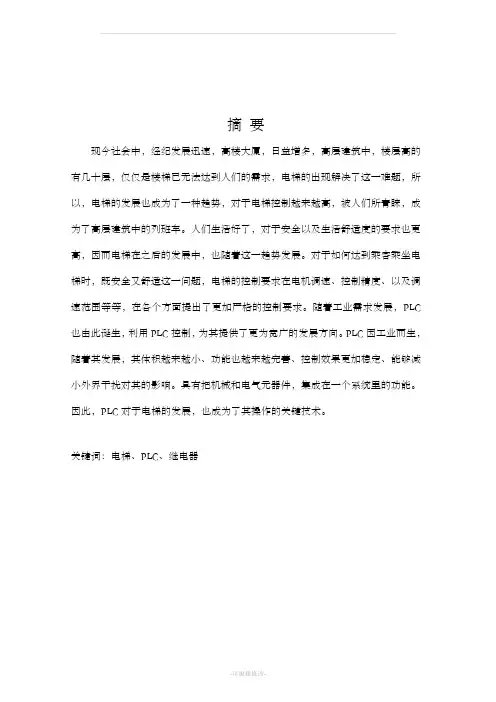

摘要 现今社会中，经纪发展迅速，高楼大厦，日益增多，高层建筑中，楼层高的有几十层，仅仅是楼梯已无法达到人们的需求，电梯的出现解决了这一难题，所以，电梯的发展也成为了一种趋势，对于电梯控制越来越高，被人们所青睐，成为了高层建筑中的列班车。人们生活好了，对于安全以及生活舒适度的要求也更高，因而电梯在之后的发展中对于如何达到乘客乘坐电梯时，既安全又舒适这一问题，电梯的控制要求在电机调速、控制精度、以及调速范围等等，在各个方面提出了更加严格的控制要求。随着工业需求发展，PLC也由此诞生，利用PLC控制，为其提供了更为宽广的发展方向。PLC因工业而生，随着其发展，其体积越来越小、功能也越来越完善、控制效果更加稳定、能够减小外界干扰对其的影响。具有把机械和电气元器件，集成在一个系统里的功能。因此，PLC对于电梯的发展，也成为了其操作的关键技术。 关键词：电梯、PLC、继电器
ABSTRACT In the modern society, the rapid development of the brokerage, high-rise buildings, increasingly, high-rise buildings, floors high, dozens of layer is only stairs have been unable to meet the demand of people, the emergence of the elevator solved this difficult problem, therefore, the development of the elevator has also become a kind of trend, for elevator control more and more high, favored by people, became a high-rise building columns in the bus. People living well, also to the requirement of safety and comfort of life is higher, so the elevator in later development, also with the development of this trend. About how to attain the passenger elevator, safe and comfortable this problem, the elevator control requirements in the motor speed and control precision and speed range and so on, puts forward the more strict control requirements in each aspect. Also was born, with the development of industrial demand, PLC control using PLC, provided the development direction of wider. PLC for industry, along with its development, its volume is more and more small, function also more and more perfect, the control effect is more stable, can reduce the influence of interference on the. With the mechanical and electrical components, the function of integrated in a system. Therefore, PLC for the development of the elevator, has become the key technology of its operation Keywords: elevator，PLC，relay
河南工业职业技术学院 毕业设计 题目 PLC电梯控制系统的设计系院电气工程系 专业电气自动化 班级 05311 学生姓名林鹏翔 学号 26 指导教师史增芳
前言 随着电子技术的发展，当前数字电器系统的设计正朝着速度快、容量大、体积小、重量轻的方向发展。推动该潮流发展的引擎就是日趋进步和完善的PLC设计技术。目前数字系统的设计可以直接面向用户需求，根据系统的行为和功能的要求，自上而下的完成相应的描述、综合、优化、仿真与验证，直接生成器件。上述设计过程除了系统行为和功能描述以外，其余所有的设计几乎都可以用计算机来自动完成，也就说做到了电器设计自动化这样做可以大大的缩短系统的设计周期，以适应当今品种多、批量小的电子市场的需求。 电器设计自动化的关键技术之一是要求用形式化的方法来描述数字系统的硬件电路，即要用所谓的硬件语言来描述硬件电路。所谓硬件描述语言及相关的仿真、综合等技术的研究是当今电器设计自动化领域的一个重要课题。 PLC的设计和开发，已经有多种类型和款式。传统的PLC各有特点，它们适合在现场做手工测量，要完成远程测量并要对测量数据做进一步分析处理，传统PLC是无法完成的。然而基于PC 通信的PLC，既可以完成测量数据的传递，又可借助PC，做测量数据的处理。所以这种类型的PLC无论在功能和实际应用上，都具有传统PLC无法比拟的特点，这使得它的开发和应用具有良好的前景。
目录 1.前言 2.电梯控制基本概念 3.电梯控制的组成 4.电梯控制的移动 5.电梯PLC系统的模拟组态 6.货运电梯重量超载的控制 7.总结 8.参考文献
2. PLC电梯控制的基本概念 电梯控制系统可分为电力拖动系统和电气控制系统两个主要部分。电力拖动系统主要包括电梯垂直方向主拖动电路和轿箱开关电路。二者均采用易于控制的直流电动机作为拖动动力源。主拖动电路采用PWM调试方式，达到了无级调速的目的。而开关门电路上电机仅需一种速度进行运动。电气控制系统则由众多呼叫按钮、传感器、控制用继电器、指示灯、LED七段数码管和控制部分的核心器件（PLD）等组成。PLC集信号采集、信号输出及逻辑控制于一体，与电梯电力拖动系统一起实现了电梯控制的所有功能。 电梯控制系统原理框图如图1所示，主要由轿箱内指令电路、门厅呼叫电路、主拖动电机电路、开关门电路、档层显示电路、按钮记忆灯电路、楼层检测与平层检测传感器及PLC电路等组成的。 电梯控制系统的硬件结构如图2所示。包括按钮编码输入电路、楼层传感器检测电路、发光二极管记忆灯电路、PWM控制直流电机无线调速电路、轿箱开关电路、楼层显示电路及一些其他辅助电路等。为减少PLC输入输出点数，采用编码的方式将31个呼叫及指层按钮编码五位二进制码输入PLC PLC系统的其它设备 1 编程设备：编程器是PLC开发应用、监测运行、检查维护不可缺少的器件，用于编程、对系统作一些设定、监控PLC及PLC所控制的系统的工作状况，但它不直接参与现场控制运行。小编程器PLC一般有手持型编程器，目前一般由计算机（运行编程软件）充当编程器。 2 人机界面：最简单的人机界面是指示灯和按钮，目前液晶屏（或触摸屏）式的一体式操作员终端应用越来越广泛，由计算机（运行组态软件）充当人机界面非常普及。 3 输入输出设备：用于永久性地存储用户数据，如EPROM、EEPROM写入器、条码阅读器，输入模拟量的电位器，打印机等。

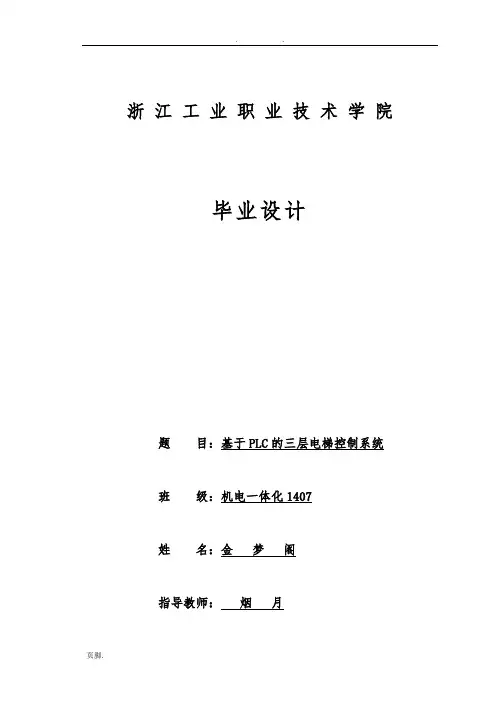

浙江工业职业技术学院 毕业设计 题目：基于PLC的三层电梯控制系统 班级：机电一体化1407 姓名：金梦阁 指导教师：烟月
