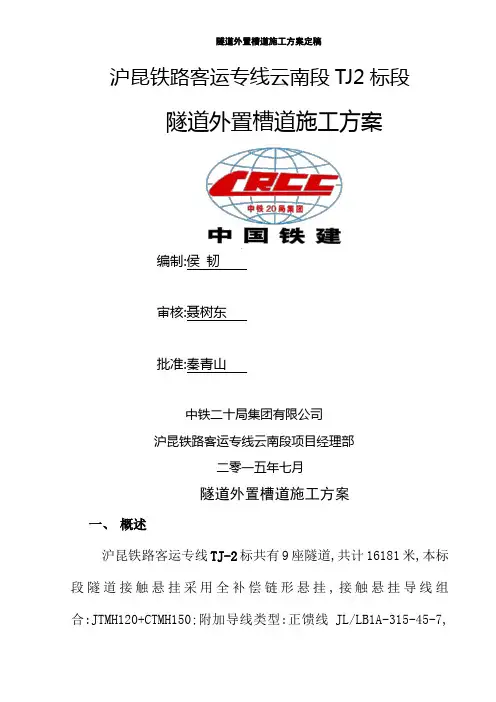

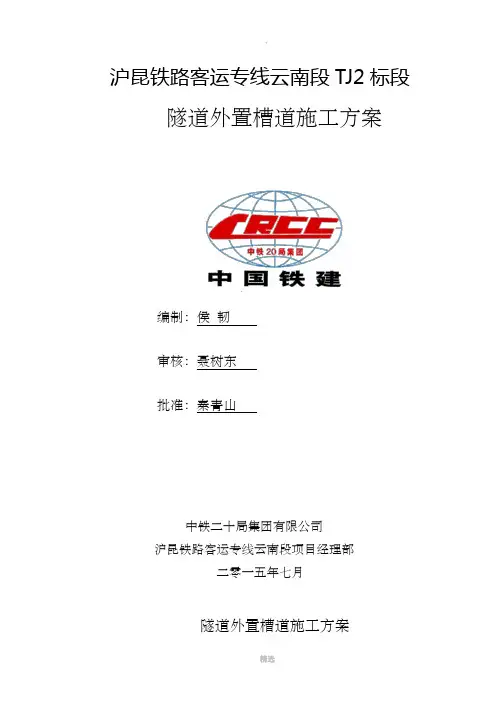

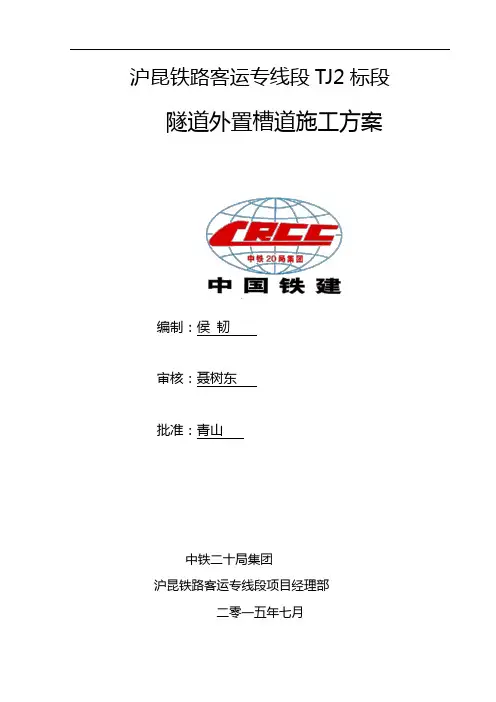

沪昆铁路客运专线云南段TJ2标段
隧道外置槽道施工方案
编制：侯韧
审核：聂树东
批准：秦青山
中铁二十局集团有限公司
沪昆铁路客运专线云南段项目经理部
二零一五年七月
隧道外置槽道施工方案
一、概述
沪昆铁路客运专线TJ-2标共有9座隧道，共计16181米，本
标段隧道接触悬挂采用全补偿链形悬挂，接触悬挂导线组合：JTMH120+CTMH150;附加导线类型：正馈线JL/LB1A-315-45-7，保护线JL/LB1A-125-26-7，隧道槽道类型分为：A、F、G、C、D型，五种类型，按照排查结果，我部共计165组需要外置。
二、编制依据
1、《高速铁路隧道工程施工质量验收标准》（TB 10753-2010）
2、《高速铁路隧道工程施工技术指南》(2010-241号)
3、《铁路混凝土工程施工质量验收标准》（TB 10424-2010）
4、《铁路混凝土工程施工技术指南》(2010-241号)
5、《接触网平面布置图》；
6、《隧道外置槽道图》长昆施网1001；
7、《沪昆铁路客运专线云南段接口问题处理方案研讨会议纪要》、《沪昆铁路客运专线云南段隧道预埋槽道问题处理方案审查会议纪要》、《曲靖指挥部关于加强隧道外置槽道施做质量的通知》；
8、《外置槽道螺栓防松性能要求》。
9、》外置槽道问题库》外置类型。
三、适用范围
沪昆客专云南段TJ-2标所有隧道因预埋槽道出现间距超标、漏埋、错埋等问题的处理。
四、总体安排
1、成立外置槽道施工管理小组
组长：吴信军
副组长：秦青山杨永雄
成员：王建斌郭辉王海波任亚军张运庭赵顺国侯韧
2、隧道外置槽道施工分为三个阶段：
第一阶段：2015年7月1日至7月20日。由项目部工程部组织分部及隧道专业工程师参加，并邀请监理单位、站后单位相关人员参与，对我部所有隧道预埋槽道进行现场排查，并做好记录，建立问题库、确定整治范围；
第二阶段：2015年7月20日至8月31日。对进入问题库的预埋槽道由各分部负责整治，组织专业人员按照整治方案进行施工，分部派技术人员全过程监控；
第三阶段：2015年8月31日至9月20日。由项目部工程部组织，邀请监理单位、站后单位相有关人员参加，进行验收，逐一销号闭合。
五、整治方案
1、测量定位
根据《外置槽道问题库》中位置类型，由测量人员根据所需外置槽道类型进行位置放样，测量出槽道的准确里程及槽道安装的中心十字线，然后按照图纸要求在锚栓位置打孔，各类型槽道
设计位置如下图：
A型槽道
C型槽道（左右尺寸同）
D型槽道
E型槽道F型槽道
G型槽道
2、钻孔定位及钻孔
2.1钻孔定位
根据外置槽道中心十字线及外置槽道锚栓布置，用定型模具将每个锚栓孔定位并标识清楚。
2.2钻孔
钻孔采用Φ24的钻头,旋转锤击模式钻孔，钻孔深度≥植入长度+5mm（大于植入锚栓长度5mm）。钻孔时应尽量避开钢筋，注意钻孔的垂直度，锚栓孔间距误差为±2mm。
3、清孔
根据钻孔状态决定清孔方法，在安装化学锚栓前，必须确保孔内无灰尘、水和碎屑，如有则根据情况选择以下清孔方法之一：
A、用于孔内干燥或饱和水状态的混凝土
首先从孔底开始吹入无油压缩空气（6m3/h时最小6bar），然后将喷嘴沿孔身退至孔口，这样来回2次直到返回的气流无明显灰尘，然后使用专用尺寸的刷子，以旋转运动的方式插入孔底（刷子直径≧钻孔直径，刷子插入钻孔时应遇到一定阻力）刷孔2次，最后再次从孔底开始吹入压缩空气2次，直到返回的气流无明显灰尘；
B、钻孔中存在明水的情况
首先通过输水软管插入孔底冲洗2次，直到流出的水变得清澈为止，然后使用特制尺寸的刷子，以旋转运动的方式插入孔底（刷子直径≧钻孔直径，刷子插入钻孔时应遇到一定阻力）刷孔2次，再次通过输水软管插入孔底冲洗2次，直到流出的水变得清澈为止。按照方法A方式继续清孔。
以上方法清孔后，必须确保钻孔内的明水完全清除，并用压缩空气吹干，注射植筋剂前，孔洞必须保持干燥且没有碎片粉尘、水、冰、油、油脂和其他污染物。
4、注胶
将完整合格的锡箔包插入锡箔包套筒中，并将配套的混合嘴连接紧密（注射新的锡箔包前应连接新的混合嘴），将带有锡箔包的锡箔包套筒装入注射器，当开始注射时锡箔包会自动打开。按照锡箔包的尺寸，最初混合的胶粘剂必须废弃。注胶前，先把防溢帽安装到已清理合格的孔位上，防溢帽上的锯齿需对折成。使用胶枪从钻孔底部开始将锚固胶注入孔内，在每次扳动扳机后，缓慢拔出，将孔加注至孔体积的2/3。在注入完成后，通过按下释放扳机减低注射器内的压力，以防止胶粘剂继续从混合嘴中释放出来。
5、安装
注完胶之后，将化学锚栓做好埋深标记，在保证化学锚栓预埋长度≧170mm的前提下，外露长度不应超出槽道顶面,并将其旋转插入所需的埋入深度，此时孔口与锚栓环形间隙必须完全填满胶粘剂。化学锚栓在安装前确保干燥、无油污或其它污染，按固化时间（一般在24小时以上）待胶固化后方可进行下步外置槽道安装。
6、注意事项
6.1化学锚栓需进行100%非破损检验，拉拔值需达188KN以上，由项目部中心实验室实施，华铁德铁国际监理项目部中心实验室见证，共同完成拉拔实验，并出具实验报告。
6.2锚栓成套配平垫圈、双螺母。
6.3锚栓安装完成后锚栓外露长度不超过钢板和槽道的总厚度（H2=H1，螺栓外露误差为-2,0mm）。
6.4锚栓孔间距误差控制在为±2mm。
六、外置槽道接地
外置槽道接地分两种情况：
1、对于新增的外置槽道接地，统一用LBJGL-70铝绞线将上述槽道与附近拱顶既有槽道连接，用化学锚栓及地线弯卡在拱顶上间隔1m将70铝绞线固定牢靠。70铝绞线两头预压接70铝线鼻子，与槽道上安装固定件的T螺栓副螺帽相连接；
2、对于整改的外置槽道接地，统一采用LBJGL-70铝绞线与已接地的预埋槽道相连，70铝绞线两头预压接70铝线鼻子，与槽道上安装固定件的T螺栓副螺帽相连接。
七、主要施工机械设备、人员配备
1、主要施工机械设备、配备表（每隧道）
2、主要施工人员配备表（每隧道）
1、安全要求作业人员必须经过培训上岗，技术人员应加强现场指导，严把质量关。施工区域应设警示标志,严禁非工作
人员出入。施工中应对机械设备进行定期检查、养护、维修。为保证施工安全,现场应有专人统一指挥,并设一名专职安全员负责现场的安全工作,坚持班前进行安全教育制度。
2、环保要求严格按照国家有关法律、法规组织施工，控制大气污染、水源污染、土壤污染，保持生态平衡，防止水土流失，在本工地施工活动中，坚持制造良好的生态环境。从传播途径上控制噪声，采取装吸音、隔音装置等手段，减少噪声污染。在施工活动界限之外的植物、山林及建筑物，必须尽力维持原状。不得将有害物质（含燃料、油料、化学品等，以及超过允许剂量的有害气体和尘埃、弃楂等）污染土地、河流。
九、质量保证措施
1、在施工槽道预埋锚栓孔时技术员必须全程跟踪，保证锚孔深度及位置满足要求，防止槽道体无法安装；
2、槽道组与钢板焊接质量及镀锌质量必须满足设计要求，并由制作厂家出具相关证明文件；
3、锚栓螺杆外露长度不超过钢板和槽道总厚度，螺母安装到位后应外露2个螺距长度；
4、安装外置槽道时必须全部采用力矩扳手紧固，紧固力矩不小于120N.M。
