不定型耐火材料用结合剂如何分类
发布时间：2012-01-01 浏览量：163
按化学性质分有机和无机结合剂。
无机结合剂：
（１）硅酸盐类——硅酸钙水泥、水玻璃、结合粘土等。
（２）铝酸盐类——普通铝酸钙水泥、纯铝酸钙水泥、铝酸钡水泥等。
（３）磷酸盐类——磷酸、磷酸二氢铝、三聚磷酸钠、六偏磷酸钠、铝铬磷酸盐类。
（４）硫酸盐类——硫酸镁、硫酸铝、硫酸铁等。
（５）氯化物类——氯化镁、氯化铁、聚合氯化铝等。
（６）溶胶类——硅溶胶、铝溶胶、硅铝溶胶等。
有机结合剂：
（１）天然有机物——淀粉、糊精、阿拉伯树胶、纸浆废液、焦油、沥青、海澡酸钠等。
（２）合成有机物——环氧树脂、线性酚醛树脂、甲阶酚醛树脂、聚苯乙烯、硅酸乙酯、聚胺脂树脂等。按结合剂硬化条件分类：
（１）水硬性结合剂——硅酸盐水泥、铝酸盐水泥等。
（２）气硬性结合性——水玻璃加氟硅酸钠、磷酸或磷酸二氢铝加氧化镁、氧化硅微粉加铝酸钙水泥等。（３）热硬性结合剂——磷酸、磷酸二氢铝、甲阶酚醛树脂等。
按不同温度下结合作用分暂时性和永久性结合剂。
暂时性结合剂：
（１）水溶性结合剂——糊精、粉状羧甲基纤维素、粉状及液状木质素磺酸类材料、聚乙烯乙醇粉状晶体等。
（２）非水溶性结合剂——硬沥青类、石蜡、聚丙烯类等。
永久性结合剂：
（１）炭素结合剂——焦油沥青，酚醛树脂等。
（２）铝酸盐水泥。
（３）硅酸盐结合剂——水玻璃、硅酸乙脂等。
（４）磷酸及磷酸盐结合剂。
（５）氯化盐和硫酸盐结合剂。
基质：基质是耐火材料中大晶体或骨料间隙中存在的物质。 主晶相：主晶相是指构成耐火制品结构的主体且熔点较高的晶相 耐火度：耐火度是指耐火材料在无荷重时抵抗高温作用而不熔化的性能。 显微结构：在光学和电子显微镜下分辨出的试样中所含有相的种类及各相的数量、形状、大小、分布取向和它们相互之间的关系，称为显微结构。 陶瓷结合：又称为硅酸盐结合，其结构特征是耐火制品主晶相之间由低熔点的硅酸盐非晶质和晶质联结在一起而形成结合。 直接结合：指耐火制品中，高熔点的主晶相之间或主晶相与次晶相间直接接触产生结晶网络的一种结合，而不是靠低熔点的硅镁酸盐相产生结合。 混练：使两种以上不均匀的物料的成分和颗粒均匀化，促进颗粒接触和塑化的操作过程称混炼。 液相烧结：凡有液相参加的烧结过程；液相起到促进烧结和降低烧结温度的作用。 低水泥浇注料：由水泥带入的CaO含量一般在1.0-2.5%之间的反絮凝浇注料。 热硬性结合剂：热硬性结合剂是指在常温下硬化很慢和强度很低，而在高于常温但低于烧结温度下可较快的硬化的结合剂 水硬性结合剂：水硬性结合剂是必须同水进行反应并在潮湿介质中养护才可逐渐凝结硬化的结合剂 气硬性结合剂：气硬性结合剂是在大气中和常温下即可逐渐凝结硬化而具有相当高强度的结合剂 减水剂：保持浇注料流动值基本不变的条件下，可显著降低拌和用水量的物质称为减水剂弹性后效：坯体压制时，外部压力被内部弹性力所均衡，当外力取消时，内部弹性力被释放出来，引起坯体膨胀的作用称为弹性后效 荷重软化点：以压缩0.6%时的变形温度作为被测材料的荷重软化温度，即荷重软化点 镁碳砖：镁碳砖是以烧结镁砂或电熔镁砂为主要原料，并加入适量的石墨和含碳质有机结合剂而制成的镁质制品。 电熔镁砂：由天然菱镁矿、水镁石、轻烧镁砂或烧结镁砂在电弧炉中高温熔融而成的镁质原料 矿化剂：加入耐火材料中，在烧成过程中能促进其他物质转变或结晶的少量物质。 防氧化剂：含碳耐火材料采用金属添加剂的作用在于抑制碳的氧化，被称为防氧化剂 可塑性: 物料受外力作用后发生变形而不破裂，在所施加使其变形的外力撤除后，变形的形态仍保留而不恢复原状，这种性质称为可塑性。 熔铸莫来石制品:由高铝矾土或工业氧化铝、粘土或硅石进行配料,在电弧炉内熔融，再浇铸成型及退火制成的耐火制品称为熔铸莫来石制品。 再结晶碳化硅制品:再结晶碳化硅制品是一种无结合物的碳化硅制品，它是在不加入结合剂的条件下，靠碳化硅晶粒的再结晶作用制成的。 水玻璃的模数:氧化硅与氧化钠的分子比称为水玻璃的模数。 捣打料:以粉粒状耐火物料与结合剂组成的松散状耐火材料称为捣打料。 耐火泥:耐火泥也叫铝酸盐水泥，是以铝矾土和石灰石为原料，经煅烧制得的以铝酸钙为主要成分、氧化铝含量约为50%的熟料,再磨制成的水硬性胶凝材料。
结合剂 把由耐火粗颗粒料和粉料组成的散状耐火材料胶结在一起的物质，又称“胶结剂”。用作耐火材料的结合剂，不但要求具有较好的冷态和热态结合强度，而且要求具有较好的施工(成型)性能和使用性能。 分类耐火材料，尤其是不定形耐火材料所用的结合剂，随被结合材料的性能及用途不同而不同，品种繁多，一般按结合剂的化学性质和结合剂的硬化条件分类。 按结合剂的化学性质分有无机结合剂和有机结合剂。 (1)无机结合剂。按其化合物性质可分为6类。第1类为硅酸盐类。包括硅酸钙水泥、水玻璃(包括硅酸钠、硅酸钾水玻璃)和结合粘土。第2类为铝酸盐类。包括普通铝酸钙水泥(也称矾土水泥或高铝水泥)、纯铝酸钙水泥、铝酸钡水泥、含尖晶石铝酸钙水泥等。第3类为磷酸盐类。包括磷酸、磷酸二氢铝、磷酸镁、磷酸铵、铝铬磷酸盐、三聚磷酸钠、六偏磷酸钠等。第4类为硫酸盐类。包括硫酸镁、硫酸铝、硫酸铁等。第5类为氯化物类。包括氯化镁(卤水)、氯化铁、聚合氯化铝(又称碱式氯化铝)等。第6类为溶胶类。包括硅溶胶、铝溶胶、硅铝溶胶等。 (2)有机结合剂。按制取方法分为两类。第l类为天然有机物，即从天然有机物中分离出的，包括淀粉、糊精、阿拉伯树胶、海藻酸钠、纸浆废液、焦油和沥青等。第2类为合成有机物，即通过化学反应或缩聚反应而合成的，包括甲阶酚醛树脂、线性酚醛树脂(又称酚醛清漆)、环氧树脂、t聚胺脂树脂、脲醛树脂、聚醋酸己烯脂、聚苯己烯、硅酸己酯、聚己烯醇类树脂、呋喃树脂等等。 按结合剂硬化条件分有水硬性、气硬性和热硬性结合剂。
(1)水硬性结合剂。加入散状耐火材料集料中、加水混合均匀并成型后，在潮湿条件下养护才能发生正常的凝结与硬化的结合剂，如硅酸盐水泥、铝酸盐水泥。 (2)气硬性结合剂。与散状耐火材料集料混合成型后，在自然干燥条件(常温)下养护即可发生凝结与硬化的结合剂，这类结合剂使用时一般要加硬化剂，如水玻璃加氟硅酸钠，磷酸或磷酸二氢铝加铝酸钙水泥或氧化镁，氧化硅微粉加铝酸钙水泥或氧化镁等。 (3)热硬性结合剂。与散状耐火材料集料混合成型后，在加热烘烤时才能发生硬化的结合剂，如磷酸、磷酸二氢铝、甲阶酚醛树脂等。 结合机理耐火材料用的结合剂，随结合剂的化学性质不同，其结合机理也不同。 (1)水化结合。借助于常温下结合剂与水发生水化反应生成水化产物而产生结合作用。如铝酸钙水泥加水后，发生水解和水化反应生成六方片状或针状CaO?A12O3? 10H2O(CAHl0)、2Ca0?AL2O3?8H2O(C2AH8)和立方粒状3Ca0?AL2O3?6H2O(C3AH6)晶体和氧化铝凝胶体(AL2O3gel)，形成凝聚一结晶网而产生结合，反应如下： 又如p—AL2O3加水混合时，会发生水化反应而生成单斜板状、纤维状或粒状三羟铝石(Bayerite)和斜方板状勃姆石(Boehmite)而产生结合作用。反应如下：
第一章： 1耐火材料的定义；耐火度不小于1580℃的无机非金属 材料分类：按化学成份、矿物组成分类1）氧化硅质2）硅酸铝质3）氧化镁质4）刚玉质5）白云石质MgCa(CO3)2 6）尖晶石质Fe2MgO4 7）橄榄石质Mg2SiO4 8）碳质9）含锆质10）特殊耐火材料 按化学性质分类；1）酸性耐火材料2）中性耐火材料3）碱性耐火材料 3、按制造方法分类块状耐火材料;不定形耐火材料;烧制耐火材料;熔铸耐火材料。 4、按耐火度分类普通耐火材料（1580～1770℃）;高级耐火材料（1770～2000℃）;特级耐火材料（大于2000℃）。 按密度分：轻质(气孔率45%-85%)、重质 生产过程中的基本知识，如一般生产工艺流程：原料加工→配料→混练→（成型）→干燥→烧成（熔制）→（成型）→检验→成品， 配料（颗粒级配又称（粒度）级配，由不同粒度组成的物料中各级粒度所占的数量，用百分数表示。）混料使两种以上不均匀物料的成分和颗粒均匀化，促进颗粒接触和塑化的操作过程称为混练。等内容； 耐火材料行业存在的问题1）钢铁行业竞争激烈，面临更大的成本压力2洁净钢的生产对耐火材料提出更高要求，除了要求长寿还要对钢水无污染3）研发有待加强，4）应注意可持续发展战略。 存在的差距： 1、通常用耐火材料综合消耗指标来衡量一个国家的钢铁工业与耐火材料的发展水平，我国吨钢消耗水还较高。（见下表） 2、耐火材料生产装备落后，新技术推广慢 3、原料不精，高纯原料的生产有困难。， 发展趋势：当今耐火材料的发展，一极是不定形化，而另一极则是定形耐火材料的高级化，概括起来就是朝着高纯化、精密化、致密化和大型化。着重开发氧化物和非氧化物复合的耐火材料。等。 问题：1合计可用作耐火原料总数为4000余种，其中常用于工业生产的耐火原料只有100种。why? 除了考虑熔点外，还要看它在自然界中存在的数量及分布情况，即作为耐火原料还应该具有来源广，成本低廉。在地球岩石层中，硅酸盐+铝酸盐数量最大占86.5%。金属Pt的熔点为1772℃，可以用作耐火原料，但是太昂贵了 2留意“烧成”与“烧结”的区别！ 烧成是陶瓷、耐火材料制品烧成过程中最重要的物理、化学过程。所谓“烧结”，就是指坯体经过高温作用逐渐排出气孔而致密的过程。 第二章： 耐火材料的宏观结构、微观结构方面的知识， 如显微结构的类型；基质连续结构，主晶相连续结构；基质连续结构：液相数量较多或主晶相润湿性良好，主晶相被玻璃相包围起来，形成基质连续，主晶相不连续结构，如粘土砖。主晶相连续结构：液相数量较少或主晶相润湿不良，形成主晶相连续，基质不连续结构，如硅砖。 力学性能中抗折强度：材料单位面积所承受的极限弯曲应力，高温抗折强度：材料在高温下单位截面所能承受的极限弯曲应力、蠕变：材料在恒定的高温、恒定
耐火材料的分类 ?作者：单位:中国水泥网收集资料[2007-11-5] 关键字:耐火材料-分类 ?摘要: 耐火材料的定义：耐火度大于1580℃的无机非金属材料为耐火材料。 耐火材料是材料工业的一部份，因用于热工窑炉而得名耐火材料。耐火材料分为常规耐火材料和特种耐火材料，常规耐火材料是指用于冶金炉、水泥窑、玻璃窑等热工窑炉炉衬的材料，多半由天然原料加工而成的。特种耐火材料用料纯度高，多为氧化物合成材料，用于特殊的冶炼设备，或是窑炉的特殊部位。 耐火材料品种繁多，常用的分类有四种。 一、按主晶相酸、碱性质分类 １、酸性材料制品：这类产品中以石英（SiO2)为第一相,SiO2属酸性氧化物，帮而得名。硅砖是酸性材料的代表产品；半硅砖、耐碱砖、耐酸砖中SiO2含量60％到80％，是半酸性材料。 ２、碱性材料制品：以MgO、CaO为主晶相，因MgO、CaO是碱土氧化物，故而称为碱性耐火材料。它们的熔点高，抗碱性渣（C/S＞2)侵蚀能力很强，属于高级耐火材料，但它们易于水化。镁铬砖、白云石砖、橄榄石砖等产品，主要华化学成份也是MgO、CaO也属于碱性材料。 ３、中性材料制品：以Al2O3、ZrO2为主晶相，它们的化学行为可变，当遇到碱性氧化物时表现出酸性特点，如生成MgO、Al2O3、Al2O3、ZrO2；遇到有强酸性氧化物时又表现碱性特点。如生成黏土砖、高铝砖、菒来石砖是中性材料代表产品。锆英石制品也是中性产品。 二、按组成耐火材料主要成份分类 所谓主要成份是指第一相和第二相成份，含量大约占化学成份总量的90％左右。现代耐火材料技术发展越来越多项材料配料，故出现第二相、第三相成份，调节第二相、第三相成份即可产生新的技术，在化学组成上超出了第一相分类局限性，是应用最普遍的一种分类方法。 １、硅铝系列品：要硅铝系列材质中，主要成分是SiO2、Al2O3，它包括黏土砖、高铝砖、硅线石、蓝晶石、红柱石、莫来石砖等制品。 ２、镁铬系列制品：镁铬系列中主要成分是MgO、Cr2O3，方镁石为第一相，镁铬尖晶石为第二相，属于这个系列的产品有镁铬砖和铬镁砖。 ３、镁铝系列品：主要成分是MgO、Al2O3，由于它们生成MgO.Al2O3，镁铬系列制品中都含有镁质材料。 ４、镁钙系列产品：主要成分是以MgO、CaO。它们都有极高的熔点，是重要的镁质材料。

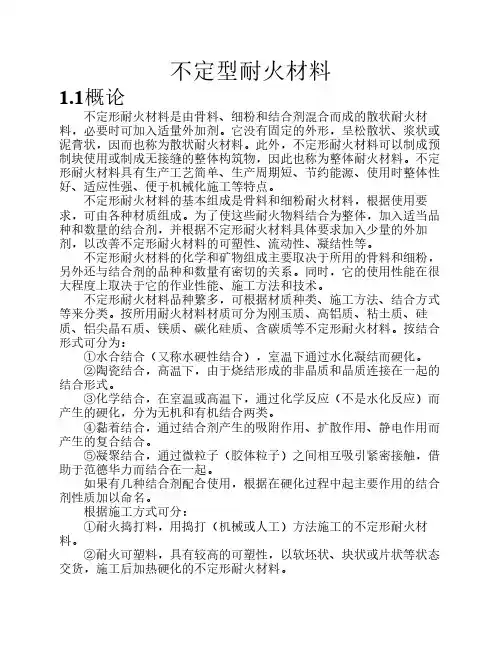

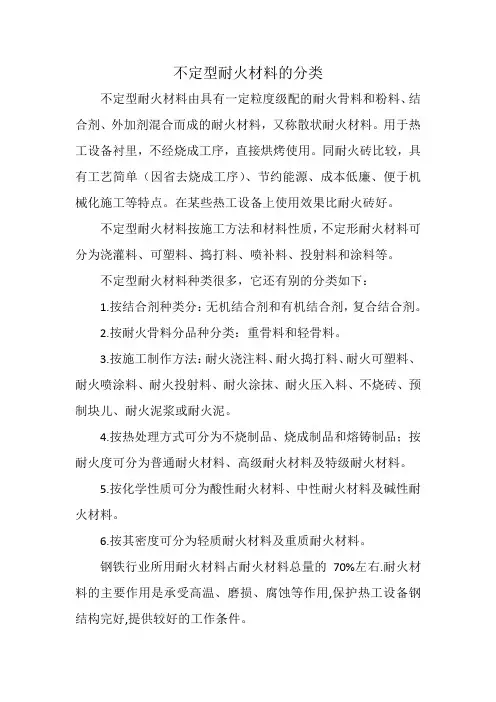

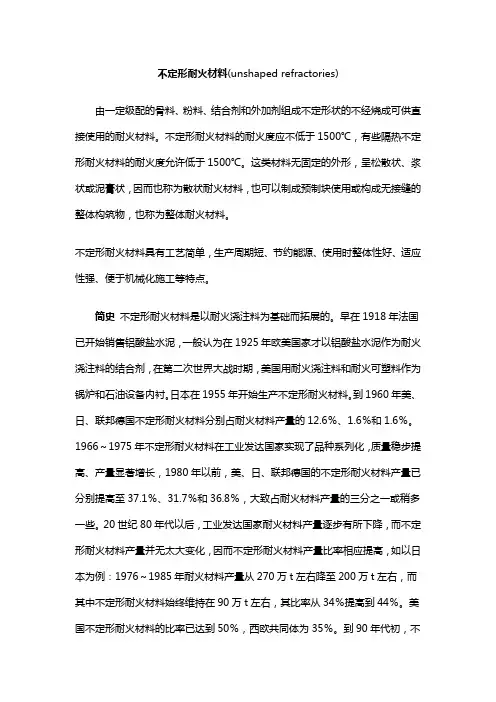

不定形耐火材料(unshaped refractories) 由一定级配的骨料、粉料、结合剂和外加剂组成不定形状的不经烧成可供直接使用的耐火材料。不定形耐火材料的耐火度应不低于1500℃，有些隔热不定形耐火材料的耐火度允许低于1500℃。这类材料无固定的外形，呈松散状、浆状或泥膏状，因而也称为散状耐火材料，也可以制成预制块使用或构成无接缝的整体构筑物，也称为整体耐火材料。 不定形耐火材料具有工艺简单，生产周期短、节约能源、使用时整体性好、适应性强、便于机械化施工等特点。 简史不定形耐火材料是以耐火浇注料为基础而拓展的。早在1918年法国已开始销售铝酸盐水泥，一般认为在1925年欧美国家才以铝酸盐水泥作为耐火浇注料的结合剂，在第二次世界大战时期，美国用耐火浇注料和耐火可塑料作为锅炉和石油设备内衬。日本在1955年开始生产不定形耐火材料。到1960年美、日、联邦德国不定形耐火材料分别占耐火材料产量的12.6％、1.6％和1.6％。1966～1975年不定形耐火材料在工业发达国家实现了品种系列化，质量稳步提高、产量显著增长，1980年以前，美、日、联邦德国的不定形耐火材料产量已分别提高至37.1％、31.7％和36.8％，大致占耐火材料产量的三分之一或稍多一些。20世纪80年代以后，工业发达国家耐火材料产量逐步有所下降，而不定形耐火材料产量并无太大变化，因而不定形耐火材料产量比率相应提高，如以日本为例：1976～1985年耐火材料产量从270万t左右降至200万t左右，而其中不定形耐火材料始终维持在90万t左右，其比率从34％提高到44％。美国不定形耐火材料的比率已达到50％，西欧共同体为35％。到90年代初，不
硅砖的应用：是焦炉、玻璃熔窑、高炉热风炉、硅砖倒焰窑和隧道窑、有色冶炼和酸性炼钢炉及其它一些热工设备的良好筑炉材料。 粘土质耐火材料的原料 软质粘土 生产过程中通常以细粉的形式加入，起到结合剂和烧结剂的作用。苏州土和广西泥是我国优质软质粘土的代表。 硬质粘土 通常以颗粒和细粉的形式加入，前者起到配料骨架的作用，后者参与基体中高温反应，形成莫来石等高温形矿物。 结合剂 水和纸浆废液 粘土质耐火材料制品原料来源丰富，制造工艺简单，产量很大，广泛用于各种工业窑炉和工业锅炉上。如隧道窑，加热炉和热处理炉等的全部或大部分炉体，排烟系统内衬用耐火材料，其中钢铁冶金系统是粘土质耐火材料制品的大用户，用于盛钢桶，热风炉、高炉、焦炉等使用温度在1350℃以下的高温部位。 铝矾土的加热变化 a. 分解阶段（400~1200℃） b 二次莫来石化阶段（1200~1400℃或1500℃） 二次莫来石化时发生约10%的体积膨胀 c. 重结晶烧结阶段（1400~1500℃）。 ? 高铝质耐材的应用 ? 由于高铝质耐火材料制品的优良性能，因而被广泛应用于高温窑炉一些受炉气、炉 渣侵蚀，温度高承受载荷的部位。例如高铝风口、热风炉炉顶、电炉炉顶等部位。 ? 硅线石族制品具有较高的荷重软化温度、热震稳定性好、耐磨性和抗侵蚀性优良， 因此适用于钢铁、化工、玻璃、陶瓷等行业，如用作烟道、燃烧室、炉门、炉柱、炉墙及滑板等。在高炉上，为确保内衬结构的稳定性、密封性，避免碱性物的侵入和析出，或风口漏风，在出铁口、风口部位，选择内衬大块型组合砖结构的硅线石族耐火材料，延长了使用寿命。 ? 莫来石制品的抗高温蠕变、抗热震性能力远远优于包括特等高铝砖在内的其它普通 高铝砖 ，广泛应用于冶金工业的热风炉、加热炉、钢包，建材工业的玻璃窑焰顶、玻璃液流槽盖、蓄热室，机械工业的加热炉，石化工业的炭黑反应炉，耐火材料和陶瓷工业的高温烧成窑及其推板、承烧板等窑具。 刚玉耐材的原料 氧化铝 所有熔点在2000℃以上的氧化物中，氧化铝是一种最普通、最容易获 得且较为便宜的氧化物。氧化铝在自然界中的储量丰富。天然结晶的 Al 2O 3被称为刚玉，如红宝石、蓝宝石即为含Cr 2O 3或TiO 2杂质的刚玉。大 232232400~600()H O Al O H O Al O αα-?????→-℃刚玉假象＋23222322400~600222H O Al O SiO H O Al O SiO ?????? →?℃＋23223229503(2)324SiO Al O SiO Al O SiO ????→?℃＋232232 12003232Al O SiO Al O SiO ≥+????→?℃
耐火材料结合剂磷酸盐 以酸性正磷酸盐或缩聚磷酸盐为主要化合物并具有胶凝性能的无机材料。它是由磷酸与氧化物或氢氧化物或碱反应生成的耐火材料结合剂。磷酸盐结合剂的结合形式属化学反应结合或聚合结合。磷酸与碱金属或碱土金属氧化物及其氢氧化物反应生成的结合剂多数为气硬性结合剂，即不须加热在常温下即可发生凝结与硬化作用。磷酸与两性氧化物及其氢氧化物或酸性氧化物反应生成的结合剂多数为热硬性结合剂，即须经加热到一定温度发生反应后方可产生凝结与硬化作用。磷酸盐用作耐火材料的结合剂在产生陶瓷结合之前的中、低温范围内具有较强的结合强度，所以被广泛用作不定形和不烧耐火材料的结合剂。 分类磷酸盐的分类一般是以其化合物中所含的金属氧化物(M2O)与五氧化二磷(P2O5)的摩尔比(R=M2O//P2O5)来区分，其分类见表1。 表1磷酸盐结合剂的分类 但作为耐火材料结合剂的磷酸盐则分为两类： (1)正磷酸盐结合剂，即含一个磷原子化合物的结合剂，如磷酸二氢铝(Al(H2PO4)3)、磷酸一氢铝(Al2HPO4)3)； (2)缩聚磷酸盐结合剂，即含2个磷原子以上的磷酸盐化合物，如三聚磷酸钠(Na5P3O10)、六偏磷酸钠((NaPO3)6)等。正磷酸盐结合剂又可按其化合物名称命名，主要有以下几种：磷酸铝结合剂，磷酸锆结合剂，磷酸镁结合剂，磷酸铬结合剂和复合磷酸盐结合剂等。适合作耐火材料结合剂的缩聚磷酸盐主要有：焦磷酸钠(Na4P2O7)，三聚磷酸钠，六偏磷酸钠、超聚磷酸钠(Na2P4O11)等。 磷酸铝结合剂用氢氧化铝与磷酸反应而制得，其反应式如下： 反应生成的铝的磷酸盐也可用如下方式表示： 由此可计算出所生成的不同磷酸盐中Al2O3与P2O5摩尔比，一般用此摩尔比的百分数来表示磷酸铝结合剂的中和度(Nm)：
第一节耐火材料的基本知识 1、耐火材料的定义？ 耐火材料就是指耐火度不低于 1500℃的无机非金属材料。 2、耐火材料必须具备的基本性能？ （1）耐火度（2）高温体积稳定性（3）耐急冷急热性 3、耐火材料在电炉炼钢厂的应用？ （1）电炉炉衬、炉盖、炉底、炉坡、渣线修补料。 （2）精炼钢包包衬、包盖、滑动水口、透气砖系统。 （3）连铸中间包包衬、包盖、长水口、整体塞棒、浸入式水口。（4）模铸用漏斗砖，中注管，中心砖，汤道砖，尾砖，模底砖。 4、按耐火度不同，耐火材料可分几类？ （1）普通耐火材料，耐火度1580～1770℃； （2）高级耐火材料，耐火度1770～2000℃； （3）特级耐火材料，耐火度＞ 2000℃； 5、按化学矿物组成的性质不同，耐火度可分为几类？
（1）酸性耐火材料，如硅砖；（2）碱性耐火材料，如镁砖、白云石砖、镁碳砖；（3）中性耐火材料，如高铝砖、碳砖。 6、按外形尺寸的多少，耐火材料可分为几类？ （1）标准型耐火砖，外形尺寸≤4个；（2）普通型耐火砖，外形尺寸≤6个；（3）异型耐火砖，外形尺寸＜10个，带孔、槽、角；（4）特异型耐火砖，外形尺寸＞10，带多个孔、槽、角。 7、按外形耐火材料可分类为几类？ （1）耐火砖——具有一定的形状。（2）不定形耐火材料——散状实，需按所要形状进行施工用耐火材料。（3）耐火泥——砌砖填缝用耐火材料。 8、学习耐火基本知识的目的？ （1）掌握基本技能，科学合理使用耐火材料。 （2）掌握使用特性，防止穿炉、穿包、漏钢、跑钢事故发生。 （3）掌握使用规律，不断提高炉衬，包衬使用寿命，降低炼钢生产成本，减轻劳动强度，提高经济效益。 第二节耐火材料的基本性能 9、什么叫气孔率？
耐火材料的力学性质 耐火材料的力学性质是指材料在不同温度下的强度、弹性、和塑性性质。耐火材料在常温或高温的使用条件下，都要受到各种应力的作用而变形或损坏，各应力有压应力、拉应力、弯曲应力、剪应力、摩擦力、和撞击力等。 此外，耐火材料的力学性质，可间接反映其它的性质情况。 检验耐火材料的力学性质，研究其损毁机理和提高力学性能的途径，是耐火材料生产和使用中的一项重要工作内容。 4.1 常温力学性质 4.1.1 常温耐压强度σ压 定义；是指常温下耐火材料在单位面积上所能承受的最大压力，也即材料在压应力作用下被破坏的压力。 常温耐压强度σ压=P/A ，（pa） 式中；P—试验受压破坏时的极限压力，（N）； A—试样的受压面积，（m2）。 一般情况下，国家标准对耐火材料制品性能指标的要求，视品种而定。其中，对常温耐压强度σ压的数值要求为50Mpa左右(相当于500kg/cm2)；而耐火材料的体积密度一般为2.5g/cm3左右。据此计算，因受上方砌筑体的重力作用，导致耐火材料砌筑体底部受重压破坏的砌筑高度，应高达2000m以上。 可见，对耐火材料常温耐压强度的要求，并不是针对其使用中的受压损坏。而是通过该性质指标的大小，在一定程度上反映材料中的粒度级配、成型致密度、制品烧结程度、矿物组成和显微结构，以及其它性能指标的优劣。 体现材料性能质量优劣的性能指标的大小，不仅反映出来源于各种生产工艺因素与过程控制，而且反映过程产物气、固两相的组成和相结构状态以及相关性质指标间的一致性。一般而言，这是一条普遍规律。 4.1.2 抗拉、抗折、和扭转强度 与耐压强度类似，抗拉、抗折、和扭转强度是材料在拉应力、弯曲应力、剪应力的作用下，材料被破坏时单位面积所承受的最大外力。与耐压强度不同，抗拉、抗折、和扭转强度，既反映了材料的制备工艺情况和相关性质指标间的一致性，也体现了材料在使用条件下的必须具备的强度性能。抗折强度σ折按下式计算。
理工大学2007耐材A标答 一、填空题（20分，每题2分） 1、耐火材料的物理性能主要包括烧结性能、力学性能、热学性能、和高温使用性能。 2、材料的化学组成越复杂，添加成分形成的固溶体越多，其热导率越小；晶体结构愈简单， 热导率越大。 3、硅砖生产中矿化剂的选择原则为系统能形成二液区，并且系统形成液相的温度低或不大 于1470℃。 4、相同气孔率的条件下，气孔大而集中的耐火材料热导率比气孔小而均匀的耐火材料大。 5、“三石”指蓝晶石、红柱石、硅线石，其中体积膨胀居中的是硅线石。 6、赛隆（Sialon）是指Si3N4与Al2O3在高温下形成的一类固溶体。 7、连铸系统的“三大件”，通常指整体塞棒、长水口和浸入式水口，其化学组成主要为Al2O3、 SiC、C、SiO2等。 8、高温瓷涂层的施涂方法主要有烧结法或火焰喷涂、等离子喷涂、低温烘烤补强法和气 相沉积法等。 9、不定形耐火材料所用的结合剂按硬化特点分有水硬性结合剂、热硬性结合剂、气硬性结合 剂和火硬性结合剂。 10、镁铝尖晶石的合成属固相反应烧结，影响其合成质量的因素主要为原料纯度或细度、外加剂、 烧成温度。 二、选择题（10分，每题5分） 1、不同耐火材料所对应的化学矿物组成特征1个0.83分 ①方镁石；②CaO；③K2O,Na2O；④刚玉；⑤Al2O3；⑥鳞石英。 2、白云石耐火材料抵抗富铁渣侵蚀能力的顺序：③＞①＞②，在⑤条件下更是如此。 1个1.25分①理论白云石；②高钙白云石；③富镁白云石；④氧化；⑤还原。 三、判断简答题（28分，每题7分）
1、耐火度愈高砖愈好。 答：错。(2.5分) 耐火度是指耐火材料在无荷重条件下抵抗高温而不熔化的特性。而耐火材料在使用过程中不可能无荷重，因此，耐火度只能作为一个相对指标。(4.5分) 2、水泥因含有一定数量CaO，所以，为提高高温性能，浇注料应该采用超低水泥或无水泥结合。答：错。(2.5分) 浇注料向低水泥或无水泥方向发展主要是指Al2O3-SiO2系耐火材料，Al2O3、SiO2、CaO等高温下易形成低熔物影响高温性能，而刚玉或高纯铝镁系浇注料采用水泥结合，问题不大。(4.5分) 3、二次莫来石化因伴随体积膨胀，所以，在生产中应尽可能地避免。 答：错。(2.5分) 二次莫来石化主要是指高铝砖生产中结合粘土的SiO2与高铝熟料的Al2O3反应生成莫来石，并伴随体积膨胀，因此，在生产高铝砖过程中应尽可能地避免。但是，在生产高荷软耐火材料或低蠕变砖时，其原理正是利用这种反应产生的一定体积膨胀效应。(4.5分) 4、石墨能在钢铁熔体中溶解，对其有一定污染，因此，碳复合耐火材料前途黯淡。 答：错。(2.5分) 石墨尽管高温下对钢水有一定污染，但石墨熔点高、热膨胀系数小、热导率高、不易被渣润湿，因此，碳复合耐火材料具有优异的热震稳定性、抗渣渗透性。所以，在冶炼条件苛刻的关键部位仍然需要碳复合耐火材料。(4.5分) 四、论述题（42分，每题14分） 1、试区别热剥落、结构剥落、机械剥落所形成的主要原因，并说明提高这些性能的主要措施。答：热剥落：热震稳定性；结构剥落：渣渗透；机械剥落：机械冲击。2.5分 主要措施： 热剥落：1）热膨胀系数小；2）导热率高；3）弹性模量小；4）微裂纹；5）少量液相； 6）晶须；7）合适强度。（至少3种） 4.5分
耐火材料是由各种不同种类的耐火原料在特定的工艺条件下加工生产而成。耐火材料在使用过程中会受到各种外界条件的单独或复合作用，因此要有多种具有不同特性的耐火材料来满足特定的使用条件,其所用的耐火原料种类也是多种多样的。 耐火原料的种类繁多，分类方法也多种多样。按原料的生成方式可分为天然原料和人工合成原料两大类，天然矿物原料是耐火原料的主体。自然界中存在的各种矿物是由构成这些矿物的各种元素所组成。现在已探明氧、硅、铝三种元素的总量约占地壳中顽强素总量的90%，氧化物、硅酸盐和铝硅酸盐矿物占明显优势，是蕴藏量十分巨大的天然耐火原料。天然耐火原料的主要品种有：硅石、石英、硅藻土、蜡石、粘土、铝矾土、蓝晶石族矿物原料、菱镁矿、白云石、石灰石、镁橄榄石、蛇纹石、滑石、绿泥石、锆英石、珍珠岩、铬铁矿和石墨等。天然原料通常含杂质较多，成分不稳定，性能波动较大，只有少数原料可直接使用，大部分都要经过提纯、分级甚至煅烧加工后才能满足耐火材料的生产要求。 能作耐火原料用的天然矿物原料的种类是有限的，对制作现代工业所特殊要求的高质量和高技术耐火材料，它们无法满足要求。人工合成耐火原料在近几十年的发展十分迅速。这些合成的耐火原料可以完全达到人们预先设计的化学矿物组成与组织结构，质量稳定，是现代高性能与高技术耐火材料的主要原料。常用的人工合成耐火原料有：莫来石、镁铝尖晶石、锆莫来石、堇青石、钛酸铝、碳化硅等。 按耐火原料的化学组分，可分为氧化物原料与非氧化物原料。随着现代科学技术的发展，某些有机化合物已成为高性能耐火原料的前驱体或辅助原料。 按化学特性，耐火原料又可分为酸性耐火原料，如硅石、粘土、锆英石等;中性耐火原料，如刚玉、铝矾土、莫来石、铬铁矿、石墨等;碱性耐火原料，如镁砂、白云石砂、镁钙砂等。 按照其在耐火材料生产工艺中的作用，耐火原料又可分为主要原料和辅助原料。主要原料是构成耐火材料的主体。辅助原料又分为结合剂和添加剂。结合剂的作用是耐火材料坯体
金京窑业详细的分析：耐火制品普通产品是粘土质、中级产品有高铝质和硅质、高级产品有莫来石、刚玉质、镁质、碳化硅质、锆质等等，这些材质均可做为定形与不定形耐材的耐火原料。那么具体定型与不定性材料有什么区别呢？ 一、定形耐火材料——耐火砖的验收方法 1、量尺法，关于外形尺度要求较严的耐火砖和异型耐火砖及制品；一般选用钢尺和钢角尺对耐火砖及耐火制品进行逐块查看；量尺时应量砖的毎一面中心部位的尺度； 2、比较法，关于形状较规矩、单重不大的耐火砖，宜在金属查验台上放置规范耐火砖，进行逐块比较选分;当耐火砖标准不多，但数量较大时，宜用金厲薄板制造样板，逐块比较选分； 3、过门法，在选砖平台上，要放若干个顺次摆放的不同高度的金属结构，当耐火砖经过某一结构时，则其尺度按所经过的结构高度断定，
二、不定形耐火材料整体浇注的优点 1、不生成新的低熔点相，高温性能得到改善，使用温度得到提高； 2、由于加入了超细粉，改善了作业性能，同时提高了材料的致密度和材料的抗侵蚀性能； 3、由于加入的超细粉具有较大的表面活性，降低了烧结温度，提高了低、中温结合强度，而且也大大提高了高温机械强度； 4、不定形材料依靠衬体的温度梯度，在使用过程中，从工作衬到背衬逐渐烧结，逐步形成致密工作层，不易出现贯穿裂纹，使材料热震稳定性突显； 5、未烧结层的密度低于烧结层，因此导热系数低，热损失小。 但其实不定形耐火材料与定形耐火材料一般口语上来讲是一样的，不定形耐火材料通过字面的意思来理解就是，形状不是像标砖耐火砖那样有固定形状的耐
火材料制品。平时输入或者字面意思的时候形和型没有很明显的区分开。一般常见的不定性耐火材料有：浇注料，耐火泥，耐火水泥，耐火土等等，它们有一个共同点就是都是粉装，没有固定形状的，可以涂在窑炉表面，也可以填充砌筑缝隙等。 以上就是二者的区别，希望能帮到大家，感谢您的阅读！
耐火材料结合剂的6大结合机理及选用原则 耐火材料结合剂的结合机理 结合剂的种类不同，其结合散状耐火原料的机理也有所区别。常见耐火材料结合剂的结合机理主要有以下几种： 1 水化结合 即在常温下通过结合剂与水发生水化反应生成的水化产物而产生结合作用。水泥类结合剂一般都是水化结合机理，如铝酸钙水泥遇水后发生水解和水化反应生成六方片状或针状CAH10(CaO·Al2O3·10H2O)、C2AH8(CaO·Al2O3·H2O)和立方粒状C3AH6(3CaO·Al2O3·6H2O)晶体和氧化铝凝胶体，形成凝聚一结晶网而产生结合。 2 化学结合 通过结合剂与硬化剂(促凝剂)之间的反应，或者结合剂与耐火原料在常温或高于常温而低于烧结温度的范围内发生反应生成具有结合作用的化合物而产生结合。气硬性结合剂和部分热硬性结合剂属于这种结合机理，例如水玻璃结合剂与氟硅酸钠硬化剂发生反应生成的水溶胶SiO2·nH2O经脱水形成硅氧烷(Si-O-Si)网络结构而产生结合强度;
磷酸二氢铝结合剂加MgO硬化剂时，在常温下即可发生脱水和交联反应而产生结合强度。 3 缩聚结合 借助于催化剂或交联剂，结合剂发生缩聚反应形成网络状结构而产生结合强度。例如甲阶酚醛树脂加酸作催化剂或受热时都可产生缩聚反应。 4 陶瓷结合 通过耐火原料或耐火原料与加入的烧结助剂在高温下形成的液相而产生结合。陶瓷结合实际上是一种由液相烧结而产生的结合。在耐火材料坯体中，耐火度较低的原料或耐火原料与助烧剂发生反应首先产生粘性液相使散状原料粘结在一起，随温度的提高，依靠液一固相反应生成具有更高熔融温度的新物相而产生坚固的结合。 5 粘着结合 借助于吸附作用、扩散作用和静电作用等物理作用而将散状耐火原料结合在一起。吸附作用有物理吸附和化学吸附，是依靠分子间的相互作用力一一范德华力而产生结合;扩散作用是在分子热运动的作用下，结合剂与被结合物的分子发生相互扩散，在界面上形成扩散层从而产生结合:静电作用，即若结合剂与被结合物的界面存在着双电层，
耐火材料标准精选（最新） G2273《GB/T 2273-2007 烧结镁砂》 G2608《GB/T 2608-2012 硅砖》 G2992.1《GB/T 2992.1-2011 耐火砖形状尺寸 第1部分：通用砖》 G2992.2《GB/T 2992.2-2014 耐火砖形状尺寸 第2部分：耐火砖砖形及砌体术语》 G2994《GB/T 2994-2008 高铝质耐火泥浆》 G2997〈GB/T2997-2000 致密定形耐火制品体积密度，显气孔率〉 G2998〈GB/T2998-2001 定形隔热耐火制品体积密度和真气孔率试验方法〉 G2999《GB/T2999-2002 耐火材料颗粒体积密度试验方法》 G3000〈GB/T3000-1999 致密定形耐火制品透气度试验方法〉 G3001《GB/T 3001-2007 耐火材料 常温抗折强度试验方法》 G3002《GB/T3002-2004 耐火材料 高温抗折强度试验方法》 G3003《GB/T 3003-2006 耐火材料 陶瓷纤维及制品》 G3007《GB/T 3007-2006 耐火材料 含水量试验方法》 G3994《GB/T 3994-2013 粘土质隔热耐火砖》 G3995《GB/T 3995-2014 高铝质隔热耐火砖》 G3997.1《GB/T3997.-1998 定形隔热耐火制品重烧线变化试验方法》 G3997.2《GB/T3997.2-1998 定形隔热耐火制品常温耐压强度试验方法》 G4513《GB/T4513-2000 不定形耐火材料分类》 G4984《GB/T 4984-2007 含锆耐火材料化学分析方法》 G5069《GB/T 5069-2007 镁铝系耐火材料化学分析方法》 G5070《GB/T 5070-2007 含铬耐火材料化学分析方法》 G5071《GB/T 5071-2013 耐火材料 真密度试验方法》 G5072《GB/T 5072-2008 耐火材料 常温耐压强度试验方法》 G5073《GB/T5073-2005 耐火材料 压蠕变试验方法》 G5988《GB/T 5988-2007 耐火材料 加热永久线变化试验方法》 G5989《GB/T 5989-2008 耐火材料 荷重软化温度试验方法 示差升温法》 G5990《GB/T 5990-2006 耐火材料 导热系数试验方法（热线法）》 G6646《GB/T 6646-2008 温石棉试验方法》 G6900《GB/T 6900-2006 铝硅系耐火材料化学分析方法》 G6901《GB/T 6901-2008 硅质耐火材料化学分析方法》 G6901.10《GB/T6901.10-2004 硅质耐火材料化学分析方法：火焰原子吸收光谱法测定氧化锰量》 G6901.11《GB/T6901.11-2004 硅质耐火材料化学分析方法：钼蓝光度法测定五氧化二磷量》 G7320《GB/T 7320-2008 耐火材料 热膨胀试验方法》 G7321《GB/T7321-2004定形耐火制品试样制备方法》 G7322《GB/T 7322-2007 耐火材料 耐火度试验方法》 G8071《GB/T 8071-2008 温石棉》 G8931《GB/T 8931-2007 耐火材料 抗渣性试验方法》 G10325《GB/T 10325-2012 定形耐火制品验收抽样检验规则》 G10326《GB/T10326-2001 定形耐火制品尺寸、外观及断面的检查方法》
3种不定型耐火材料在W形火焰锅炉中的应用 Application of Three Kinds of Uncertain Refractory Material in W shape Flame Boilers 黄季林 (东方锅炉(集团)股份有限公司,四川省自贡市,643000) [摘 要] W形火焰锅炉中要求耐火材料的性能一是抗磨性好,高温下体积稳定性好;二是气体透过率低,化学惰性高,密封性好,并且对水冷壁卫燃带区域销钉的传热要好。高铝可塑料、刚玉浇注料、粘土质超强浇注料经实际使用,均能满足W形火焰锅炉的设计要求。 [关键词] 高铝可塑料 刚玉浇注料 粘土质超强浇注料 应用 1 锅炉概况 东方锅炉(集团)股份有限公司生产的300M WW 形火焰锅炉是引进美国F W公司技术设计制造的。该锅炉为亚临界压力、一次中间再热、自然循环、双拱形单炉膛、平衡通风、固态排渣、露天布置、全钢构架、全悬吊结构、尾部双烟道燃煤锅炉,燃用无烟煤。无烟煤着火困难,燃尽时间长,针对这一特点,在炉膛结构上,前、后水冷壁在冷灰斗以上形成炉拱,燃烧器布置在拱上,向下喷燃形成W形火焰,使火焰加长,有利于煤粉燃尽,同时在炉拱区域敷设卫燃带,保证炉拱区有足够的温度,利于煤粉着火。为防止尾部包墙集箱受高速灰粒的磨损,在集箱上敷设耐磨材料。在W形火焰锅炉中要求耐火材料的性能一是抗磨性好,高温下体积稳定性好;二是气体透过率低,化学惰性高,密封性好,并且对水冷壁卫燃带区域销钉的传热要好。为满足F W公司提出的材料性能要求,1993年我公司对国内一些重要耐火材料厂进行了调查了解,并决定了与洛阳耐火材料厂进行合作。 2 耐火材料的性能和使用部位 2.1 锅炉炉膛卫燃带区域用高铝磷酸盐结合可塑 料 高铝可塑料由于具有整体性强、热稳定性高、高温力学性能好、耐磨性好等特点,被用于炉膛卫燃带,但施工比较困难。高铝可塑料用磷酸或磷酸盐做结合剂,可使强度增加,当结合剂的量超过一定范围后,1500 烧后的强度较中温强度有所下降,但仍保持较高的强度,随着结合剂的增多,材料的气孔率减少,体积密度增加。粘土的加入不但起着塑性剂的作用,同时也起着结合剂的作用,对所加入的粘土要求塑性大、收缩性小、耐火度高、烧结性好。由于可塑料的烧后线变化率随着结合剂用量的增加而增大,为了减小其烧后的线变化率,在配料中加入适量的膨胀剂,使可塑料的线变化率减小,同时使材料的强度也得到提高。该可塑料的理化指标见表1。 表1 高铝磷酸盐结合可塑料的理化指标 美国F W公司 洛阳耐火材料厂 最高使用温度/ 16501650 密度(110 24h)/(g.c m-3)>2.70>2.70 耐压强度(110 24h)/MPa20~27>25 (815 3h)/MPa20~35>30 抗折强度(110 24h)/MPa 6.3~7.7>6.3 (815 3h)/MPa8.4~10.5>8.4 烧后线变化率(110 24h)/%-0.3~-0.7<-0.5 (815 3h)/%-0.5~-1.1<-0.6 主要化学成分Al 2 O382~85>82 Fe 2 O30.5~1.5<0.5 P 2 O53~4.5<4.5 收稿日期:1998 09 21
耐火材料：是指耐火度不低于1580℃的无机非金属材料。 主晶相：是指构成制品结构的主体且熔点较高的晶相。 基质：是指耐火材料中大品体或骨料间隙中存在的物质。 直接结合:指耐火制品中，高熔点的主晶相之间或主晶相与次晶相间直接接触产生结晶网络的一种结合，而不是靠低熔点的硅酸盐相产生结合。 成型：借助外力和模型将坯料加工成为具有一定尺寸、形状和强度的坯体或制品的过程。 主晶相陶瓷结合:又称为硅酸盐结合，其结构特征是耐火制品主晶相之间由低熔点的硅酸盐非晶质和晶质联结在一起而形成结合。 酸性耐火材料：含有相当数量的游离二氧化硅（Si02)。酸性最强的耐火材料是硅质耐火材料，几乎由94?97％的游离硅氧（Si02)构成。粘土质耐火材料与硅质相比，游离硅氧（Si02)的量较少，是弱酸性的。 碱性耐火材料：含有相当数量的MgO 和CaO 等，镁质和白云石质耐火材料是强碱性的， 格镁系和镁橄榄右质耐火材料以及尖晶石耐火材料属于弱诚性耐火材料。 热震稳定性：耐火材料抵抗温度的急剧变化而不破坏的性能。 抗渣性：耐火材料在高温下抵抗熔渣侵蚀怍用而不破坏的能力。 粘土质耐火材料：是用天然产的各种粘土作原料，将一部分粘土预先煅烧成熟料，并与部分生粘土配合制成Al2O3含量为30%-46%的硅酸盐铝质耐火材料。 耐火泥：是由粉状物料和结合剂组成的供调制泥浆用的不定形耐火材料。 矿化剂：泛指内生成矿作用中对成矿物质的运移和集中起重要媒介作用的物质。 防氧化剂：含碳耐火材料采用金属添加剂的作用在于抑制碳的氧化， 被称为防氧化剂 减水剂：是指在能在保持耐火浇注料的流动值基本不变的条件下，显著降低拌和用水量的物质。 镁碳砖：是由高熔点碱性氧化镁（2800℃）和难以被炉渣浸润的高熔点碳素材料为原料，添加各种非氧化物添加剂，用碳质结合剂结合而成的不烧碳复合材料。 电熔镁砂是以优质镁砂为原料经过熔化而制成。 低水泥浇注料：由耐火细粉和结合剂组成的基质中，用超细粉（指粒度小于10μm ）来取代部分或大部分铝酸钙水泥，在加入少量分散剂使超细粉均匀地分散于骨料颗粒之间，填充在亚微米级的空隙中，从而形成均匀致密的组织结构。 液相烧结：凡有液相参加的烧结过程；液相起到促进烧结和降低烧结 温度的作用。 ，式子中的系数m 是SiO2/Na2O 的摩尔比。 显微结构：在光学和电子显微镜下分辨出的试样中所含有相的种类 及各相的数量、形状、大小、分布取向和它们相互之间的 关系，称为显微结构。 气硬性结合剂：气硬性结合剂是在大气中和常温下即可逐渐凝结硬化 而具有相当高强度的结合剂 热硬性结合剂：热硬性结合剂是指在常温下硬化很慢和强度很低，而在高于常温但低于烧结温度下可较快的硬化的结合剂 问答题： 1.耐火材料的组织结构有那两个类型？ 答：宏观组织结构和微观组织结构。 2.耐火材料的高温蠕变可划分为哪三个特征阶段？ 答：一次蠕变初期蠕变或减速蠕变；第2次蠕变或粘性蠕变，又可称为均速锘变或稳态蟠变；第3次蠕变又称加速緩变。 3. 莫来石、菱镁矿、白云石、镁铝尖晶石和镁橄榄石的分子式。 答:，，， ，。 4、杂质成分与主成分共熔产生液相对耐火材料性能有何影响。 222??水玻璃的模数：是在水玻璃（Na O mSiO nH O ）2323:3Al 2O Si O 莫来石22MgO SiO ?镁橄榄石：33 白云石：CaCO MgCO 3Mg CO 菱镁矿：23MgO Al O 镁铝尖晶石:
一、填空题 1，硅酸盐矿物显微结构：硅酸盐结合物胶结晶体颗粒晶体颗粒直接结合 成结晶网2，熔渣让耐火材料破坏的三种方式：单纯溶解、反应溶解、侵入变质溶解 3，让坯料重新分布的力：静电引力、机械结合力、内摩擦力 4，镁砖的分类：烧 成镁砖、不烧镁砖、再结合镁砖5，颗粒料的组成原则：两头大，中间小 6，氧化铝含量：<%72(莫来石) >%72（莫来石，刚玉） 7，测耐火材料的抗拉性的 两种方法：动态法、静态法 8，ZrO2增韧机理:①应力诱导相变增韧 ②微裂纹增韧 ③裂纹分支增韧④裂纹偏转和弯曲增韧 9，铬镁质材料：方镁石，尖晶石 其基质有三种：M2S 、 CMS 、 C3MS2 1.耐火材料的概念：指主要由无机非金属材料构成的且耐火度不低于1580℃的材料和 制品。耐火材料的品种和质量取决与耐火材料的原料和其生产工艺。 2.耐火材料 分类Ⅰ、化学矿物组成分类：氧化硅质、硅酸盐质、刚玉质、镁质、白云石质、橄榄 石质、尖晶石质、含炭质、含锆质、特殊等耐火材料。Ⅱ、按耐火度高低分为：①普 通耐火制品（耐火度1580-1770℃）、②高级耐火制品（耐火度1770-2000℃）、特级 耐火制品（耐火度2000℃以上）。Ⅲ、按制品形状和尺寸分为：标准砖、异形砖、特 异型砖等。Ⅳ、按化学性质分类：酸性耐火材料、中性耐火材料、碱性耐火材料。 （化性分类对了解耐火材料的化学性质，判断在使用过程中它们之间及耐火材料与接 触物间化学作用情况有着重要意义）3、氧化硅耐火材料为典型的酸性耐火材料， 其矿物组成为：主晶相为磷石英和方石英，基质为石英玻璃相。 4、两种矿物组成：①结晶相（主晶相和次晶相）：主晶相是耐火制品结构的主体而且熔点较高的结晶相。其性质、数量、结合状态直接决定着耐火材料的性质。次晶相又称第二固相，也是熔 点较高的晶体，提高耐火制品中固相间的直接结合，改善制品性能。②玻璃相：基质 是指填充于主晶相之间的不同成分的结晶矿物（次晶相）和玻璃相，也称结合相。硅 砖的主晶相：磷石英、方石英粘土砖的主晶相：莫来石、方石英5、耐火材料的气孔 存在形态分类：封闭在制品中不与外界想通的闭口气孔，一端封闭另一端与外界相通 的开口气孔，两端都与外界相通的贯通气孔。气孔的存在主要影响材料的致密度，显 气孔率高时，材料结构疏松，强度低，抗渣性能弱。 耐火材料的化学组成是决定其矿物组成、组织结构的基础。根据各种化学成分的含量 和作用分为：主成分、杂质和外加成分三种。。主成分：指耐火材料中占绝大多数的，对材料高温性质起决定性作用的化学成分。杂质：指耐火材料中不同于主成分的，含 量微少而对耐火材料的抵抗高温性质带来危害的化学成分。外加成分：常称为外加剂，是在耐火制品生产中为特定目的另外加入的少量成分。 矿物：由相对固定的化学组分构成的有确定的内部结构和物理性质的单质或化合物 密度分为：体积密度、视密度、真密度。①体积密度d b：指材料的质量M与其含材料 的实体积Ｖb和全部气孔体积之和的总体积V b之比 d b=M/V b=M/(Vt+Vc+Vo)。②视密度（表观）da：指材料的质量与其含材料的实体积和封闭气孔体积之和的体积之比。 da=M/(Vt+Vc)③真密度dt：指材料质量与其实体积之比.dt=M/Vt 主晶相：指构成结构结构的主体且熔点较高，对材料的性质起支配作用的一种晶相，(其性质，数量，分布和结合状态直接决定耐火制品性质)。次晶相：又称第二晶相 或第二固相，指耐火材料中在高温下与主晶相和液相并存的，一般其数量较少和对材 料高温性能的影响较主晶相为小的第二种晶相。基质：指在耐火材料大晶体间隙中 存在，或由大晶体嵌入其中的那部分物质，也可认为是大晶体之间的填充物质或胶结物。 耐火度：耐火度是指耐火材料在无荷重时抵抗高温作用而不熔化的性能，表征材料 抵抗高温作用的性能。其意义与熔点不同。熔点是结晶体的液相与固相处于平衡时的
