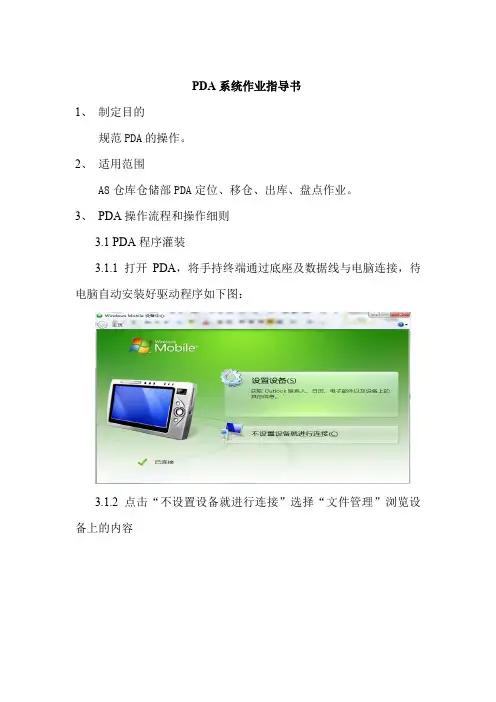

PDA系统作业指导书
1、制定目的
规范PDA的操作。
2、适用范围
A8仓库仓储部PDA定位、移仓、出库、盘点作业。
3、PDA操作流程和操作细则
3.1 PDA程序灌装
3.1.1 打开PDA，将手持终端通过底座及数据线与电脑连接，待电脑自动安装好驱动程序如下图：
3.1.2 点击“不设置设备就进行连接”选择“文件管理”浏览设备上的内容
3.1.3 打开文件夹“RF”将相关操作系统文件夹“RF”复制到此文件夹中，断开与电脑的连接。
3.1.4 双击PDA桌面上“我的设备”，打开“RF”找到
文件，将操作系统（下图）设置桌面快捷方式，PDA程序灌装完毕
3.2开启扫描功能
3.2.1：激光开启
依次点击“开始”->“程序”->“Utility”—Barcoad Read（如下图）
3.2.2：demo 程序开启
依次点击依次点击“开始”->“程序”->“Utility”—Barcoad Demo （如下图）
3.2.3：激光设置码制开启
点击菜单栏图标，选择setting ，码制前打勾即为选择可以读取，没有打勾则为机器不读取此码制。
（如下图）
3.2.4：回车换行
在Scanner Setting 界面。选择Read operation，在功能栏出选择，选择ok，机器
即可有回车功能）
3.3 设置无线网络
3.3.1PDA桌面，依次点击“开始”->“设置”->“控制面板”（如下图）
3.3.2在控制面板内选择WLANSettings，如下图，选择
3.3.3点击WLANConfig 。选择Search’搜索无线网络，并选择加密方式，多次点击OK 后机器重新启动（如下图）
4、PDA入库定位操作流程和操作细则
4.1登入系统
4.1.1打开PDA，双击桌面上图标，如下图
4.1.2选Debug，光标点到http://栏位，敲回车，再点确定。
选择公司名，再输入用户和密码，点确定。
4.2按保税号定位，按保税号定位，定位前要求“不需要对保税号做初始化，只需确认入库即可。
4.2.1系统登入成功后，点击菜单，选择入库-定位功能，如下图
4.2.2根据PDA上定位需要输的信息，输入保税号，根据入库单证上的到货件数，输入定位预计件数，
并扫描实物上料号及数量，
4.2.3根据要定位保税号的料号数，挨个扫描采集，全部扫描完成后，扫描要定的仓位，系统会提示暂存成功，检查料号和数量有无异常，确认ok后，点击定位，则定位完成。
下图为操作流程图
4.3按管理卡定位，需要入库并初始化后方可定位。
4.3.1货物入库理货完成后，理货员根据分好的货物管理卡来定位
4.3.2在PDA上，双流新宁系统中，入库定位界面，管理卡字样前面打√，如下图
扫描管理卡资讯，系统自动带出该管理卡下面的料号数，核对实物与系统导出料号是否一致，一致后扫描要定的仓位，暂存成功，接着扫描下一个仓位一一暂存，扫描完成后，点击定位，数据自动上传至WMS系统中。
4.3.3等入WMS系统，查看数据有无异常。
5、PDA盘库操作流程及操作细则
5.1登入系统后，点击菜单，选择入库—盘点—盘点采集菜单，如下图
5.2. 进入盘点采集界面，对准备盘点的库区按照仓位、料号、数量的顺序逐个扫描采集，系统会自动记录采集到的信息，盘点采集结果至WMS系统查询。
5.3 若扫描错误，或者即时比对系统数据，则在每采集完一条信息后点击刷新按钮，系统会将采集结果与系统数据进行比对，若采集错误，需点击删除键，重新扫描采集，若采集的信息正确，则需要记录问题，及时处理。若比对数据无误，则继续采集其他仓位进行盘点。
5..4盘点结果查询
指定盘点区域信息扫描采集完毕后，需要到wms系统中确认，打开WMS 系统，进入仓库----仓储部职能----盘点结果查询。
5.4.1选择盘点日期，按照类型查询盘点结果，针对有差异的部分及时查明原因并处理。
6、移仓操作
移仓操作分为按保税号、料号明细单独移某一个料和按仓位整仓位移。
6.1按保税号、料号明细单独移某一个料
6.1.1打开PDA，登陆操作系统，点击“菜单”，选择“库内”子菜单“移仓”，进入移仓操作界面。
6.1.2输入货物的保税号，然后依次扫描待移仓货物的仓位、料号及数量，若同一料号同一仓位有不同库别，则需要在库别栏位选择对应的库别，信息采集完成，确认所采集的信息是否正确，若不正确，返回重新采集；若正确，则在目的仓位栏扫入所要移的仓位，点击确定，移库完成。
6.2 整仓位移仓
6.2.1点击菜单选择移仓界面，勾选“整仓移”，采集要移动的仓位，系统会自动带出该仓位所有货物，如果扫描单条信息错误，点击删除，仓位扫描错误，点击清空即可。最后采集要移至的目的仓位，点击确认。整仓移完成。
6.2.2移仓完成后，登入WMS系统查看移仓数据有无异常
7、PDA出库采集作业操作流程
7.1出库扫描
7.1.1首先在PDA菜单里选择→出库→出库理货→理货采集（如下图），进入出库拣货界面：
7.1.2进入如下出库拣货界面后首先要扫描工单的出仓号（注意：无特殊情况不允许手工输入出仓号）,带出该票工单的出库明细。
PDA出库扫描的方式有两种，一维码扫描和二维码扫描
7.1.3一维码扫描出库
7.1.3.1带出出库明细后依次扫描顺序为：仓位→料号→数量：（如下图）
出库货物不需要拆箱时，直接扫描货物外箱上料号及数量，如下图
出库货物需要拆箱出库时，扫描料盘上料号及数量
7.1.4二维码扫描出库
7.2前面的流程一样，扫描仓位后，在料号一栏中直接扫货物上二维码标
签即可。
7.2.1在扫描实物时一定要加强责任心，一颗料出多箱时注意查看所出货物是
否有测试减PCS的情况，标签是否有过改动，避免将零数箱当成整箱出库。
7.3扫描数量一定要等于或小于出库数量，如果扫描数量大于出库数量系统是无法确认成功的，系统会弹出警示窗口（如下图）。
7.4在出库扫描过程中有数据扫描错误的，选中错误数据，点击左下角的删除，在点击确定，数据删除后重新扫描（如下图）。
7.5扫描完成，无异常后点击确定。上传数据复核成功。
8、PDA出库复核作业操作流程
8.1接收理货单证，找到货物所在的出库区域，先扫描出库工单上的出仓号，入下图
8.2扫描完成后，系统会自动带出该出仓号下的所有信息，找到实物，扫描货物上的料号及数量
8.3当扫描数量与出库数量不一致时，系统会做提供功能
8.4数据扫描完成后，点击确认，即可复核成功。
PDA巡视器操作指南 1 、PDA巡视软件 1）、概述 A 、终端在PDA的基础上开发而成。所有功能模块的硬件集成在PDA的机壳中，这样比竞争对象的产品更为美观和可靠。 B、主界面为图形界面，图标菜单。操作直观，主界面中列出所有的系统功能。PDA巡视器采用3.5"大屏幕真彩LCD，全汉字库显示，触摸屏设计，提供手写输入。 C、本软件采用面向对象语言c++编写，软件具有极高的运行效率和稳定性，同时采用嵌入式数据库Sqlite进行数据读取和存储，可以保证数据的安全性和完全性。 D、定位巡视点方便准确，巡视终端与巡视点标识采用无接触方式交换数据。开始巡视后，PDA巡视终端自动接收巡视点的ID信号。当收到1个合法的ID信号后，巡视器自动搜索当前选择的任务中的已经存在的巡视点的信息。如果没接收到合法的ID信号，则PDA处于等待状态。可以中途取消当前的巡视操作。定位到需要定位的巡视点后，列出当前巡视点所要巡视的全部设备及每一设备的检查项。巡视完1个巡视点后，自动提示下一个巡视点，实际的操作可以不用按提示的巡视点的顺序进行巡视。
2）开机 长按PDA电源开关，直到电源开关左边的橙色指标灯亮为止，则PDA电源开通。PDA开机需要花几十秒的时间作为系统的初始化。当PDA开机后自动进入巡视主菜单。 3）巡视操作 3.1、主界面 程序启动后，将有一组图标作为系统的操作菜单。操作菜单包含登录、开始巡视、回传结果、查看任务、初始化、接收任务、设置服务器、系统状态、刷卡管理等9项功能（如下图）
3.2用户管理 1) PDA巡视软件权限划分简单明了，主要分为两类：超级管理员和普通执行人员.超级管理员拥有初始化PDA和刷卡管理权限，普通管理员仅有巡视权限。 2) 若由于人员变动需要添加执行人员名单可从web后台管理的用户管理添加，PDA下载最新配置即可生效。 3.3设置服务器IP 1）第一次使用PDA巡视软件需要配置web服务器的IP和端口，这样才能与服务器（根据现场情况填写IP和端口）相关联。点击 画面（如图25）目前我们设置服务器的IP：192.168.0.6 ,端口号无需修改，默认都是2010.
PDM手持设备操作说明 一、系统登录 企业编号：输入分配的5位数字的企业编号 登录帐号：默认为管理员帐号admin，其他帐号由管理员在后台分配 登录密码：输入登录密码 登录前提：需要连接WIFI或使用数据网络，如在无联网情况下使用请点击【离线】操作进入操作操作。
单号：单号是在PDM电脑端后台开具的入库单号，在此只需要输入单号的一部分，系统会自动检索出相符的单号，按上下方向键进行单号选择，找到入库单号后按【OK】键进行确认选择。系统会自动显示该入库单号具体入库信息，然后按住采集器上面的扫描键，对准标签上的条码（或二维码）进行扫描即可完成入库
单号：单号是在PDM电脑端后台开具的出库单号，在此只需要输入单号的一部分，系统会自动检索出相符的单号，按上下方向键进行单号选择，找到入库单号后按【OK】键进行确认选择。系统会自动显示该入库单号具体出库信息，然后按住采集器上面的扫描键，对准标签上的条码（或二维码）进行扫描即可完成出库
直接出库是指直接使用手持设备扫码出库，不需要在电脑端开相应的入、出库单据；使用直接出库扫码出库后，系统会自动在后台创建相应的入库单和出库单。在使用本功能前，请先在【系统设置】中同步企业的商品数据和客户数据，来供本功能选择使用。 客户：选择发货的客户，可以输入客户关键字进行检索 商品：选择出库的商品，可以输入关键字进行查询 仓库：选择从哪个仓库发出的商品 限量：默认为0表示不限制出库扫描的数量，当输入大于0的数量时，在扫描到与之相同的数量时，系统会自动警告用户数量已达到限制数量。
商品调拨是指在PDM电脑端开具调拨单，然后扫描已出库的条码（或二维码）
PDA 使用手册 一 无线终端基础设置介绍 1 无线终端功能键介绍 【无线终端模型及功能键介绍】 【相关说明】7+9+启动键:重启操作系统,尽量减少使用 【注意事项】系统操作界面有显示无线终端当前电池使用情况,当无线终端的电源低于 关闭显示屏灯光 数字与字母切换键
20%(图1.10) 二业务系统介绍 （一）登录方法 第1步在主界面，点击，(见图2.01) (图2.0.1)
第2步进入‘登录系统界面’，输入用户名及登录密码，用户名必须在融通系统存在，初始登录密码为：123;(见图2.11) (图2.11) 第3步双击或按无线终端上的ENTER键登录系统； 第4步所有的PDA数据处理都是在myshop系统的采购管理子系统-PDA作业里(如图2.12) (图2.12) （二）应用系统介绍 1 门店系统 【操作界面】(见图2.13)
(图2.13) 1.1 订货系统 一、【PDA部分】 【操作界面】(见图2.14) (图2.14) 1.11 开始订货 【模块功能】用于扫描所需订货的商品,输入订货数量,确认后数据传至门店系统中的
【操作步骤】 第1步点击图标，进入商品扫描界面； 第2步扫描商品条码或录入商品编码/条码均可，系统显示商品的基础信息（如图2.15） (图2.15.1) 第3步光标自动定位在订货数量处,在订货数量处输入需订件数或数量(如图2.16) (图2.16) 第4步输入件数或个数后，确定提交。(如图2.17)
(图2.17) 【注意事项】 在第4步未确认前,当认为录入出错或期望修改时,选中订货数量的值,然后直接修改; 二、【Myshop系统部分】 第一步采购管理子系统-PDA作业-PDA补货审核(如图2.21) (图2.21) 第二步PDA补货审核里审核完后会在补货申请单中生成单据(如图2.22)
PDA基本操作 1、启动扫描头我的设备\Application\SCANWEDGE 2、启动网络连接我的设备\Windows\程序\Fusion\WCLAUNCH
3、为扫描加回车键，方便扫描触发事件。 如图进入Config\Setup\设置界面。 勾选Send ENTER key after suffix。 4、修改默认输入法为英文 如图勾选“键盘”，然后勾选隐藏输入面板 5、修改配置文件我的设备\ProgramFiles\trczwork
6、打开网络连接Log On/Off
7、修改密码点击F6 键 8、程序报错处理SCAN_SetReaderParams The message indicates the portable cannot enable the scanner. You will need to follow the warm boot instructions for the manufacturer of your portable device. After warm booting the device test scanning again. If you still receive the same error in our application, contact the manufacturer of the portable and have them walk you thru testing the scanner in diagnostics to confirm there is no hardware
目录 一、PDA键位说明 (4) 二、操作说明 (5) （一）PDA【开机】 (5) （二）【登录】软件 (5) （三）........................................................................................................................... 下载【巡检线路】7 （四）................................................................................................................................... 进行【巡检】9 （五）.......................................................................................................................................... 多人巡检12 （六）............................................................................................................................... 【上传】巡检单13 （七）【充电】及【关机】 (14) （八）PDA驱动设置 (14) 三、PDA运行报告 (17) 1. 充电量分析 (17) 页脚内容1
PDA升级说明： 1、检查扫描枪是不是U盘设置，方法如下： （1）开机后按R键退出，输密码87651234，回到桌面。 （2）点左下角的图标=> 程序=> USB change => U盘功能=> ok （3）重启扫描枪 2、把数据线一端插到扫描枪的USB/充电接口，另一端接到电脑上，此时电脑会读到U盘（发现新硬件）。 3、把从总公司拷贝的《盘点》文件夹复制到扫描枪上，覆盖掉原来的文件夹，再重启扫描枪就可以了。 PDA盘点操作说明： 一、盘点前 1、把盘点范围分成几个区域（建议区域不要太大，方便盘点后数据的核查）。 2、编上数字编号（此编号是导出盘点单文件名的一部分），区域对应的编号需登记清楚，不可重复。 3、若盘点区域内货品数量较多，可先将同款同色同码的整理在一起，方便手输数量。 4、若条件允许，可安排一人使用扫描枪，一人清点本区域数量，方便核对。 二、盘点中 1、PDA开机，进入盘点界面（图2.1），点“数据清空”=>F4删除所有数据（图2.2），清除旧盘点资料。 （图2.1）盘点主界面（图2.2）数据清除 2、按“R”键返回主界面，点“商品扫描”，开始盘点（图2.3）： => 输入区域对应编号（货位和备注自由填写，屏幕右下角“#”键可开启或关闭手写输入法）（图2.4）=> 把光标放在条码框内
=> 扫描吊牌上的条码（内部码和国标码都可以） ＊若提示无此条码，可通过修改扫描枪设置，就可以扫描基础资料中没有的条码，但导出的盘点单中这部分的数据就只有条码，没有其他商品资料。 ＊操作方法：进盘点界面=>找到参数设置=>在“允许扫未加入条码”处选择“允许”=>确认（见第四点，其他功能的参数设置） => 出现该款号的基本信息，数量默认为1，自动保存（图2.5） => 如需修改数量，可选择对应条码，点击“F4修改数量”，输入正确数量后确定（图2.6） => 如需删除某款盘点数据，可将数量修改为0，即可清除 => 本区域盘点后核对总数量，若有错误，可及时修改 => 无误后按“R”键退出，重新进入“商品扫描”，即可进行下个区域的盘点。 （图2.3）输入盘点单信息（图2.4）按#号键切换手写输入法 （图2.5）扫描条码后显示款色码信息（图2.6）按F4修改盘点数量

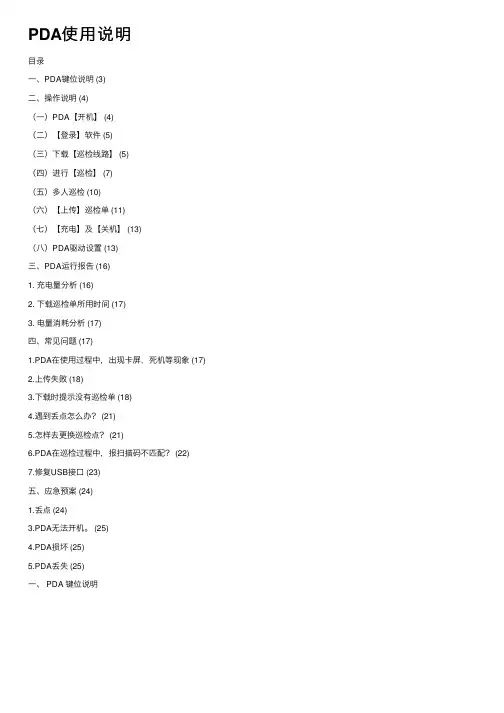

目录 一、PDA键位说明 (3) 二、操作说明 (4) （一）PDA【开机】 (4) （二）【登录】软件 (5) （三）下载【巡检线路】 (5) （四）进行【巡检】 (7) （五）多人巡检 (10) （六）【上传】巡检单 (11) （七）【充电】及【关机】 (13) （八）PDA驱动设置 (13) 三、PDA运行报告 (16) 1. 充电量分析 (16) 2. 下载巡检单所用时间 (17) 3. 电量消耗分析 (17) 四、常见问题 (17) 1.PDA在使用过程中，出现卡屏，死机等现象 (17) 2.上传失败 (18) 3.下载时提示没有巡检单 (18) 4.遇到丢点怎么办？ (21) 5.怎样去更换巡检点？ (21) 6.PDA在巡检过程中，报扫描码不匹配？ (22) 7.修复USB接口 (23) 五、应急预案 (24) 1.丢点 (24) 3.PDA无法开机。 (25) 4.PDA损坏 (25)
