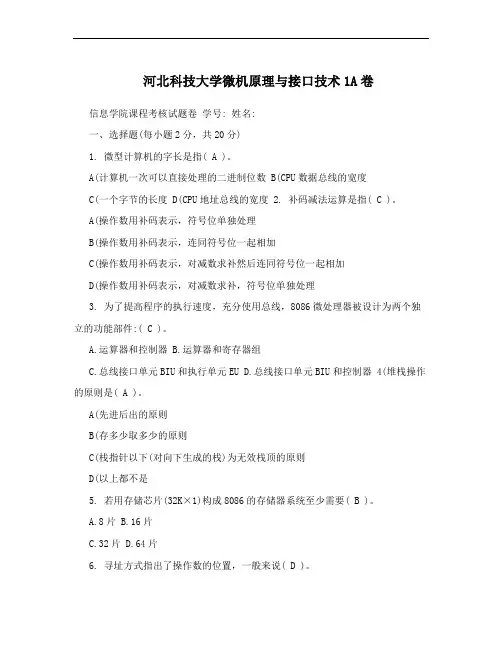

河北科技大学微机原理与接口技术1A卷信息学院课程考核试题卷学号: 姓名:
一、选择题(每小题2分，共20分)
1. 微型计算机的字长是指( A )。
A(计算机一次可以直接处理的二进制位数 B(CPU数据总线的宽度
C(一个字节的长度 D(CPU地址总线的宽度 2. 补码减法运算是指( C )。
A(操作数用补码表示，符号位单独处理
B(操作数用补码表示，连同符号位一起相加
C(操作数用补码表示，对减数求补然后连同符号位一起相加
D(操作数用补码表示，对减数求补，符号位单独处理
3. 为了提高程序的执行速度，充分使用总线，8086微处理器被设计为两个独立的功能部件:( C )。
A.运算器和控制器
B.运算器和寄存器组
C.总线接口单元BIU和执行单元EU
D.总线接口单元BIU和控制器 4(堆栈操作的原则是( A )。
A(先进后出的原则
B(存多少取多少的原则
C(栈指针以下(对向下生成的栈)为无效栈顶的原则
D(以上都不是
5. 若用存储芯片(32K×1)构成8086的存储器系统至少需要( B )。
A.8片
B.16片
C.32片
D.64片
6. 寻址方式指出了操作数的位置，一般来说( D )。
A.立即寻址给出了操作数地址//是操作数
B.寄存器寻址的操作数在存储器中，由寄存器给出对应存储单元地址**操作数存放在CPU内部的寄存器中，不需访问存储器**
C.直接寻址直接给出了操作数本身**操作数的事16位偏移地址**
D.寄存器寻址的操作数在寄存器中，由指令指定寄存器的名称 7. 8086CPU响应HOLD请求信号是在( D )。
A.每一个指令周期后
B.每一个机器周期后
C.可以响应HLOD请求的每一个机器周期后
D.在总线周期的T状态或空闲状态T之后的下一个时钟周期 4I
第 1 页共 6 页
信息学院课程考核试题卷学号: 姓名: 8. I/O接口电路通常具有( C )3个端口。
A. 数据输入、数据输出、命令端口
B. 数据输入、数据输出、状态端口
C. 数据端口、命令端口、状态端口
D. 数据端口、控制端口、命令端口 9. 中断向量是指( C )。
A.被选中设备的起始地址
B.传送数据的起始地址
C.中断服务程序的入口地址
D.程序的断点地址
10. 要用8253产生占空比为0.5的方波信号，应选用8253的方式( B )。
A.2
B.3
C.5
D.1
试卷编号考试轮次:2011,2012 学年第一学期期末考试
命题负责人孔美静考试课程:[100064]微机原理与接口技术
审查人签字适用对象:09级通信班、电信班、网络班
考核方式:考试，闭卷试卷类型:A卷时量:120分钟总分:100分
二、填空题(每小题2分，共20分)
1(将34.97H转换为十进制数是 52.5898，将114.35转换为二进制数是
__1110010.01011B 。 2(已知[X]=0A8H，则X=___-88_______D。补3(已知8086CPU在当前状态下各寄存器的值分别为DS=3000H，SS=3100H，
IP=0100H，SP=0050H，BX=0300H，则当前代码段的物理地址为_30100H 。
4(8086CPU的存储器分为奇地址库和偶地址库两个存储体，对于奇地址选择信号是___ BHE ，对于偶地址选择信号是___ A0________。
5(设ARRAY DW 64H DUP(100H)，那么:LENGTH ARRAY的值是
__64H(100)_______;SIZE ARRAY的值是_0C8H(200)__。
6(指令MOV [BX+SI]，AL的目的操作数使用的是___ DS(数据)______段寄存器，属于______基址变址____寻址方式。
7(设有一块4K*8位存储器芯片，其有___12______条地址线和____8______条数据线。 8(CPU与外设之间的数据交换方式共有4种，它们是无条件传送、_查询传送_____________、中断传送、_ DMA传送___________。
9( 8086CPU系统的外部中断可以分为_可屏蔽中断和___不可屏蔽中断____两类。 10(若给8253的计数器预位置的初位置N=400，则当计数器计到数值为“0”时，定时时间T=__0.8_________ms(8253的计数时钟频率为0.5MH)。 Z 试卷编号考试轮次:2011,2012 学年第一学期期末考试
命题负责人孔美静考试课程:[100064]微机原理与接口技术
审查人签字适用对象:09级通信班、电信班、网络班
第 2 页共 6 页
信息学院课程考核试题卷学号: 姓名: 考核方式:考试，闭卷试卷类型:A卷时量:120分钟总分:100分三、判断题(判断指令格式，如果为错说明原因)(每小题2分，共10分) 1.MOV AL，BX;
.MOV 128，AL; 2
3.MOV AX，BYTE PTR ALFA;
4.PUSH 20A0H;
.POP CS; 5
答案:1.MOV AL,BX;有错，类型不匹配，AL为8位，BX为16位
2.MOV 128,AL;有错，立即数128不能作为目的操作数
3.MOV AX,BYTE PTR ALFA;有错，类型不匹配，AX为字，BYTE PTR ALFA指定字节
4.PUSH 20A0H;有错，PUSH指令的操作数不能为立即数
5.POP CS ;有错，CS不能作为目的操作数
试卷编号考试轮次:2011,2012 学年第一学期期末考试
命题负责人孔美静考试课程:[100064]微机原理与接口技术
审查人签字适用对象:09级通信班、电信班、网络班
考核方式:考试，闭卷试卷类型:A卷时量:120分钟总分:100分
四、简答题(每题5分，共10分)
1(存储器的地址译码有几种方式,各自的特点是什么,
答:1(存储器的地址译码有线选法、全译码法、部分译码法三种方式。-----------(2分)
线选法的特点是结构最简单，但地址空间浪费最大，出现大量地址重叠。-(1分)
全译码法的特点是没有地址重叠，但译码电路较复杂。--------------------------(1分)
部分译码法与全译码法相比可以简化译码电路，但也会出现地址重叠，造成系统地址空间资源的浪费。
2(分析下面两个小程序段，说明指令MUL和IMUL的不同运算结果。
(1)MOV BL，0B4H
MOV AL，11H
MUL BL
(2)MOV BL，0B4H
MOV AL，11H
IMUL BL
答:(1)执行无符号数乘法指令后(AX)=0B4H×11H=0BF4H。-------------------------(2分)
(2)执行有符号数乘法指令，0B4H=-4CH，对其求补得4CH，4CH×11H=50CH，最后对50CH求补得0FAF4H，(AX)= 0FAF4H。
第 3 页共 6 页
信息学院课程考核试题卷学号: 姓名:
试卷编号考试轮次:2011,2012 学年第一学期期末考试
命题负责人孔美静考试课程:[100064]微机原理与接口技术
审查人签字适用对象:09级通信班、电信班、网络班
考核方式:考试，闭卷试卷类型:A卷时量:120分钟总分:100分五、综合题(每题10分，共40分)
1(如图所示为8086存储器的部分电路接线图，请分析两片存储器芯片M0和M1各自的寻址范围，他们的存储总容量是多少,
答:1(M0和M1总的地址范围为60000H,7FFFFH。-------------------------------------------(4分)
其中M0的空间是其中的偶地址。------------------------------------------------------------(2分)
M1的空间是其中的奇地址。------------------------------------------------------------------(2分)
16存储的总容量是2×2=128KB。
2(在内存BUF为首地址的数据区中，有若干个字节的无符号数。用8086指令编写程序找出数据块中的最大者，并把它送至MAX单元中。所编的程序中有5处空白请填上适当的语句。
DATA SEGMENT
BUF DB 16H，12H，FFH，80H，……
COUNT EQU ___$-BUF______________
MAX DB ,
DATA ENDS
CODE SEGMENT
ASSUME CS:COE，DS:CODE
ORG 100H
START : JMP BEGIN
BEGIN : MOV AX，CS
MOV DS，AX
MOV SI，____OFFSET BUF_____________
MOV ___CX______________，COUNT
MOV AL，[SI]
第 4 页共 6 页
信息学院课程考核试题卷学号: 姓名:
LOP1: INC SI
CMP AL，[SI]
JA ___LOP2______________
XCHG AL，[SI]
LOP2: LOOP LOP1
______AL_________ MOV MAX，
MOV AH，4CH
INT 21H
CODE ENDS
END START
3(若8086系统中采用单片8259A作为外部可屏蔽中断的优先级管理，正常全嵌套方式，边沿触发，非缓冲连接，非自动中断结束，端口地址为20H和21H，其中某中断源的中断类型码为0AH，其中断服务程序的入口地址是2000:3A40H。
(1)请为8259A设置正确的初始化命令字。并编写初始化程序。
(2)中断源应与IR的哪一个输入端相连,矢量地址是多少,矢量区对应的4个单元的内容是什么,
答:(1)初始化程序如下:
MOV AL，13H(83H)
OUT 20H，AL
JMP INTR1-----------------------------------------------------------------------(2分)
INTR1: MOV AL，0AH(08H)
OUT 21H，AL
JMP INTR2-----------------------------------------------------------------------(2分)
INTR2: MOV AL，05H(01H)
OUT 21H，AL-------------------------------------------------------------------(2分) (2)中断源应与IRQ2相连，矢量地址为0028H，矢量区对应的4个单元的内容从低地址到高地址依次为40H，3AH，00H，20H。- 4(试利用计数器/定时器8253产生如图所示的周期性脉冲信号，设输入时钟信号频率f=4MHZ，8253的端口地址为10H,13H，试求:
(1)画出8253相关的连线图。
(2)编写8253初始化程序段。
答:4((1)8253相关的连线图如下所示:--------------------------------------------------------------(4分)
第 5 页共 6 页
信息学院课程考核试题卷学号: 姓名:
(2)8253初始化程序如下:
;计数器0的编程
MOV AL，14H
OUT 13H，AL
MOV AL，190H
OUT 10H，AL-------------------------------------------------------------------------------------(2分)
;计数器1的编程
MOV AL，52H
OUT 13H，AL
MOV AL，01H
OUT 11H，AL-------------------------------------------------------------------------------------(2分)
;计数器2的编程
MOV AL，14H
OUT 13H，AL
MOV AL，14H
OUT 12H，AL----------------- 第 6 页共 6 页
