继电器控制

继电器控制

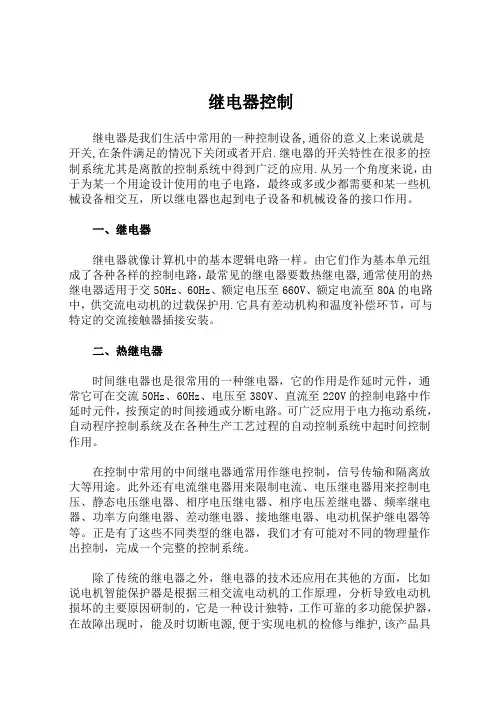

继电器是我们生活中常用的一种控制设备，通俗的意义上来说就是开关，在条件满足

的情况下关闭或者开启。继电器的开关特性在很多的控制系统尤其是离散的控制系统中得

到广泛的应用。从另一个角度来说，由于为某一个用途设计使用的电子电路，最终或多或

少都需要和某一些机械设备相交互，所以继电器也起到电子设备和机械设备的接口作用。

一、继电器

继电器就像计算机中的基本逻辑电路一样。由它们作为基本单元组成了各种各样的控

制电路，最常见的继电器要数热继电器，通常使用的热继电器适用于交50Hz、60Hz、额定电压至 660V、额定电流至 80A 的电路中，供交流电动机的过载保护用。它具有差动机构和

温度补偿环节，可与特定的交流接触器插接安装。

二、热继电器

时间继电器也是很常用的一种继电器，它的作用是作延时元件，通常它可在交流50Hz、60Hz、电压至 380V、直流至 220V 的控制电路中作延时元件，按预定的时间接通或分断电

路。可广泛应用于电力拖动系统，自动程序控制系统及在各种生产工艺过程的自动控制系

统中起时间控制作用。

在控制中常用的中间继电器通常用作继电控制，信号传输和隔离放大等用途。此外还

有电流继电器用来限制电流、电压继电器用来控制电压、静态电压继电器、相序电压继电

器、相序电压差继电器、频率继电器、功率方向继电器、差动继电器、接地继电器、电动

机保护继电器等等。正是有了这些不同类型的继电器，我们才有可能对不同的物理量作出

控制，完成一个完整的控制系统。

除了传统的继电器之外，继电器的技术还应用在其他的方面，比如说电机智能保护器

是根据三相交流电动机的工作原理，分析导致电动机损坏的主要原因研制的，它是一种设

计独特，工作可靠的多功能保护器，在故障出现时，能及时切断电源，便于实现电机的检

修与维护，该产品具有缺相保护，短路、过载保护功能，适用于各类交流电动机，开关柜，配电箱等电器设备的安全保护和限电控制，是各类电器设备设计安装的优选配套产品。该

技术安装尺寸、接线方式、电流调整与同型号的双金属片式热继电器相同。是直接代替双

金属片式热继电器的更新换代的先进电子产品。而其真正的原理还是继电器技术。一款继电器技术发展到现在，已经和计算机技术结合起来，产生了可编程控制器的技术。

可编程控制器简称作PLC。它是将微电脑技术直接用于自动控制的先进装置。它具有可靠

性高，抗干扰性强，功能齐全，体积小，灵活可扩，软件直接、简单，维护方便，外形美

观等优点；以往继电器控制的电梯有几百个触点控制电梯的运行。有一个触点接触不良，

就会引起故障，维修也相当麻烦，而PLC控制器内部有几百个固态继电器，几十个定时器/计数器，具备停电记忆功能，输入输出采用光电隔离，控制系统故障仅为继电器控制方

式的 10%。正因为如此，国家有关部门已明文规定从97 年起新产电梯不得使用继电器控制电梯，改用 PLC微电脑控制电梯。

可以看出，继电器技术在日常生活中无所不在，而且和电脑的紧密结合更加增强了它

的活力，使得继电器为我们的生活更好地服务。

继电器控制

继电器控制 继电器是我们生活中常用的一种控制设备，通俗的意义上来说就是开关，在条件满足 的情况下关闭或者开启。继电器的开关特性在很多的控制系统尤其是离散的控制系统中得 到广泛的应用。从另一个角度来说，由于为某一个用途设计使用的电子电路，最终或多或 少都需要和某一些机械设备相交互，所以继电器也起到电子设备和机械设备的接口作用。 一、继电器 继电器就像计算机中的基本逻辑电路一样。由它们作为基本单元组成了各种各样的控 制电路，最常见的继电器要数热继电器，通常使用的热继电器适用于交50Hz、60Hz、额定电压至 660V、额定电流至 80A 的电路中，供交流电动机的过载保护用。它具有差动机构和 温度补偿环节，可与特定的交流接触器插接安装。 二、热继电器 时间继电器也是很常用的一种继电器，它的作用是作延时元件，通常它可在交流50Hz、60Hz、电压至 380V、直流至 220V 的控制电路中作延时元件，按预定的时间接通或分断电 路。可广泛应用于电力拖动系统，自动程序控制系统及在各种生产工艺过程的自动控制系 统中起时间控制作用。 在控制中常用的中间继电器通常用作继电控制，信号传输和隔离放大等用途。此外还 有电流继电器用来限制电流、电压继电器用来控制电压、静态电压继电器、相序电压继电 器、相序电压差继电器、频率继电器、功率方向继电器、差动继电器、接地继电器、电动

机保护继电器等等。正是有了这些不同类型的继电器，我们才有可能对不同的物理量作出 控制，完成一个完整的控制系统。 除了传统的继电器之外，继电器的技术还应用在其他的方面，比如说电机智能保护器 是根据三相交流电动机的工作原理，分析导致电动机损坏的主要原因研制的，它是一种设 计独特，工作可靠的多功能保护器，在故障出现时，能及时切断电源，便于实现电机的检 修与维护，该产品具有缺相保护，短路、过载保护功能，适用于各类交流电动机，开关柜，配电箱等电器设备的安全保护和限电控制，是各类电器设备设计安装的优选配套产品。该 技术安装尺寸、接线方式、电流调整与同型号的双金属片式热继电器相同。是直接代替双 金属片式热继电器的更新换代的先进电子产品。而其真正的原理还是继电器技术。一款继电器技术发展到现在，已经和计算机技术结合起来，产生了可编程控制器的技术。 可编程控制器简称作PLC。它是将微电脑技术直接用于自动控制的先进装置。它具有可靠 性高，抗干扰性强，功能齐全，体积小，灵活可扩，软件直接、简单，维护方便，外形美 观等优点；以往继电器控制的电梯有几百个触点控制电梯的运行。有一个触点接触不良， 就会引起故障，维修也相当麻烦，而PLC控制器内部有几百个固态继电器，几十个定时器/计数器，具备停电记忆功能，输入输出采用光电隔离，控制系统故障仅为继电器控制方 式的 10%。正因为如此，国家有关部门已明文规定从97 年起新产电梯不得使用继电器控制电梯，改用 PLC微电脑控制电梯。 可以看出，继电器技术在日常生活中无所不在，而且和电脑的紧密结合更加增强了它 的活力，使得继电器为我们的生活更好地服务。

继电器控制电路图

继电器控制电路图 [日期:2008-12-07 ] [来源:东哥单片机学习网https://www.doczj.com/doc/051758858.html, 作者:佚名] [字体：大中小] (投递新闻) 继电器控制电路图在人们的习惯中，总认为CMOS集成块不能直接带动继电器工作，但实验证明，部分CMOS集成块不仅能直接带动继电器工作，而且工作稳定可靠。实验中所用继电器的型号为JRC5M－DC12V微型密封继电器（其线圈电阻为750Ω）。现将CD4066 CMOS集成块带动继电器的工作原理分析如下： 电路中，继电器线圈两端均反相并联了一只二极管，它是用于保护集成块的，切不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。 低电压下继电器的吸合措施 常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。

制作本电路时，一般可取继电器的额定电压为电源电压的1.5倍左右，一般情况下，任何型号的单向可控硅（或双向可控硅）皆可满足本电路需要。V2、C1、C3的耐压视电源电压的高低选取。C2耐压最好不低于电源电压的两倍。 继电器的三种附加电路 继电器是电子电路中常用的一种元件，一般由晶体管、继电器等元器件组成的电子开关驱动电路中，往往还要加上一些附加电路以改变继电器的工作特性或起保护作用。继电器的附加电路主要有如下三种形式： 1.继电器串联RC电路：电路形式如图1，这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。原理是电路闭合的瞬间，电容C两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上，从而加快了线圈中电流增大的速度，使继电器迅速吸合。电源稳定之后电容C不起作用，电阻R起限流作用。 2.继电器并联RC电路：电路形式见图2，电路闭合后，当电流稳定时RC电路不起作用，断开电路时，继电器线圈由于自感而产生感应电动势，经RC电路放电，使线圈中电流衰减放慢，从而延长了继电器衔铁释放时间，起到延时作用。 3.继电器并联二极管电路：电路形式见图3，主要是为了保护晶体管等驱动元器件。当图中晶体管VT由导通变为截止时，流经继电器线圈的电流将迅速减小，这时线圈会产生很高的自感电动势与电源电压叠加后加在VT的c、e两极间，会使晶体管击穿，并联上二极管后，即可将线圈的自感电动势钳位于二极管的正向导通电压，此值硅管约0.7V，锗管约0.2V，从而避免击穿晶体管等驱动元器件。并联二极管时一定要注意二极管的极性不可接反，否则容易损坏晶体管等驱动元器件。 无电感式模拟继电器 本文介绍一种无电感式模拟继电器，其电路原理如下图所示。

继电器的工作原理和特性及作用!

继电器的工作原理和特性及作用! 工作原理和特性 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

继电器的作用 继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。 ....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。 ....作为控制元件，概括起来，继电器有如下几种作用： .....1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 .....2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小

单片机控制继电器实验

$%&'

驱动原理： 1、当AT89S51单片机的P3.6引脚输出低电平时，三极管T5饱和导通，＋5V 电源加到继电器线圈两端，继电器吸合，同时状态指示的发光二极管也点亮，继电器的常开触点闭合，相当于开关闭合。 2、当AT89S51单片机的P3.6引脚输出高电平时，三极管T5截止，继电器线圈两端没有电位差，继电器衔铁释放，同时状态指示的发光二极管也熄灭，继电器的常开触点释放，相当于开关断开。注：在三极管截止的瞬间，由于线圈中的电流不能突变为零，继电器线圈两端会产生一个较高电压的感应电动势，线圈产生的感应电动势则可以通过二极管IN4148释放，从而保护了三极管免被击穿，也消除了感应电动势对其他电路的干扰，这就是二极管D1的保护作用。 二、继电器驱动程序 下面给出了一个简单的继电器控制实验源程序，控制继电器不停地吸合、释放动作，程序很简单。 图 2 注： 上面图中所示，CN2的1、2、3为继电器输出接线端子，其中1接到继电器的常开接点，2接到继电器的动接点，3接到继电器的常闭接点。当继电器吸合的时候，1－2将接通，相当于开关闭合。因此我们就可以在端子1－2上接线来控制其他电路了。 程序流程图 继电器控制ASM 源程序： ORG 0000H AJMP START ;跳转到初始化程序 ORG 0033H START: MOV SP,#50H ;SP 初始化 MOV P3,#0FFH ;端口初始化 MAIN: CLR P3.6 ;P3.6输出低电平，继电器吸合 ACALL DELAY ;延时保持一段时间 SETB P3.6 ;P3.6输出高电平，继电器释放 ACALL DELAY ;延时保持一段时间 AJMP MAIN ;返回重复循环 DELAY: MOV R1,#20 ;延时子程序 Y1: MOV R2,#100 Y2: MOV R3,#228 DJNZ R3,$ DJNZ R2,Y2 DJNZ R1,Y1 RET ;延时子程序返回

继电器控制电路模块及原理讲解

继电器控制电路模块及原理讲解 发布: 2011-9-8 | 作者: —— | 来源:huangguohai| 查看: 564次| 用户关注： 能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS 集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。现将CD4066CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的 能直接带动继电器工作的CMOS集成块电路 在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。本实验中所用继电器的型号为JRC5M－D C12V微型密封的继电器（其线圈电阻为750Ω）。现将CD4066CMOS集成块带动继电器的工作原理分析如下： CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SC R2～SCR4输入高电平或低电平时状态与SCR1相同。 本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。 低电压下继电器的吸合措施

51单片机控制继电器

(51单片机系列)用单片机控制继电器 2008-01-13 22:10 首先看看继电器的驱动 这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图 为什么要明白这个图的原理? 单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA 级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西? 怎么样理解这个电路图? 要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题: 首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢? 简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我们只了解它跟本电路有关的开关作用. 首先把三极管想成一个水龙头.

上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚. 现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水轮机"因为没有水流下来,就会停止. 这就是三极管的开关作用. 简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做电子开关(与机械开关相区别). 图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要特别注意的是它的接法:并联在继电器两端阴极一定是接Vcc 【电子制作实验室－－转】 https://www.doczj.com/doc/051758858.html,/DJS.htm 这里我们先要安装好51试验板上的两个轻触按钮开关，我们采用的是 独立式按钮开关，也就是说将开关直接连接到电源的地和单片机的对应 引脚之间，这里K1接到单片机的P3.6引脚，K2接到P3.7。正常情况 下单片机的P3.6、P3.7都被程序初始化时置“1” 当有按键按下时对 应的单片机引脚被按钮开关下拉为“0”，这种方法比较直观，而且比

继电器控制部分精选

第二章电气图及电气控制线路的分析 2.1 电气图的基本知识 电气图：用电气图形符号绘制的图称电气图。 主要有：系统图与框图、电路图、接线图与接线表、功能表图等。电气控制系统：由电气设备及电气元件按照一定控制要求连接而成的系统。 电气控制系统图：为表达电气控制系统的组成结构、工作原理及安装、调试、维修等技术要求，需要用统一的工程语言即用工程图的形式来表达，这种工程图是一种电气图。叫做电气控制系统图。 电气控制系统图主要包括：电路图、电气接线图、电器元件布置图。 一、电气控制系统图中的图形符号和文字符号 电气图中图形符号和电气工程图中文字符号：

二、电气原理图 电气原理图：电气原理图是根据电气控制系统的工作原理．采用电器元件展开的形式绘制的。它包括所有电器元件的导电部分和接线端子，但并不按电器元件实际布置来绘制，而是根据它在电路中所起的作用画在不同的部位上。 电气原理图结构简单，层次分明，便于分析和研究电路的工作原理，是电气控制系统最重要的一种图。 实例分析

电气原理图绘制规则： （一）电路绘制 主电路和控制电路两部分： √主电路是设备的驱动电路，如电机等，是强电流通过部分； √控制电路是由电器元件构成的控制逻辑，实现控制功能，是弱电流通过部分； 水平布置或垂直布置： 水平布置：电源线垂直画，其他水平画，耗能元件在最右端 垂直布置：电源线水平画，其他垂直画，耗能元件在最下端（二）元器件绘制和器件状态 元器件绘制： 采用国标画出图形符号； 同一电器的各个部分可画在不同地方，必须用相同文字标出； 多个相同器件时，可用下标区别； 器件状态： 通常表示在电器非激励或不工作的状态和位置 常见器件状态： ①继电器和接触器的线圈在非激励状态 ②断路器和隔离开关在断开位置 ③零位操作的手动控制开关在零位状态， 不带零位操作的手动控制开关在图中规定的位置 ④机械操作开关和按钮在非工作状态或不受力状态 ⑤保护类元器件处在设备正常工作状态。 （三）图上位置表示 确定元器件、连接线等的图形符号在图上位置的必要性：（1）同一器件分开绘制 （2）较长连线的中断画法 （3）标注器件位置，用于注释等 （4）修改设计，需表明更改部分在图中位置

继电器接触器控制系统的设计.

第二节继电器接触器控制系统的设计 电器控制线路的设计方法：经念设计法 逻辑设计法 经验设计法（一般设计法）：根据生产工艺要求，利用各种典型的线路环节，直接设计控制线路。 一、控制系统的工艺要求 试设计龙门刨床的横梁升降控制系统。 横粱机构对电器控制系统的要求： 1、保证横梁能上下移动，夹紧机构能实现横梁夹紧或放松； 2、横梁夹紧与横梁移动之间必须按一定的顺序操作：当横梁上下移动时，应能自动按照放松横梁→横梁上下移动→夹紧横梁→夹紧电机自动停止运动的顺序动作； 3、横梁在上升与下降时应有限位保护；

4、横梁夹紧与横梁移动之间及正反向之间应有必要的联锁。 二、控制线路设计步骤 1、设计主电路 横梁升降：横梁升降电动机Ml ——正反转（KMl、KM2） 夹紧放松电动机M2 ——正反转（KM3、KM4） 2、设计基本控制电路 横梁移动为点动控制，通过两个中间继电器KA1和KA2实现。 3、选择控制参量，确定控制方案 横梁放松：行程开关SQ1 横梁夹紧：电流继电器KI 横梁夹紧可以用时间、行程和反映夹紧力的电流作为变化参量采用行程参量，当夹紧机构磨损后，测量就不精确，如用时间参量，更不易调整准确，

所以选用电流参量进行控制为好，其动作电流整定在额定电流的两倍左右。 当横粱移动停止，如上升停止，点动按钮SB1松开（行程开关SQ1压合）KM3得电，夹紧电机立即自动起动。当夹紧力电流达到KI的整定值时，KM3失电，自动停止夹紧电动机的工作。 4．设计联锁保护环节 KAl、KA2常闭触点实现横梁移动电机和夹紧电机正反向工作的联锁保护。 5、横梁上下的限位保护 行程开关SQ2和SQ3分别实现向上或向下限位保护。 SQ1除了反映放松信号外，还起到了横梁移动和横梁夹紧间的联锁控制。 6、线路的完善和校核

继电器控制电路模块及原理讲解

能直接带动继电器工作的CMOS集成块电路 在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。现将CD4066 CMOS集成块带动继电器的工作原理分析如下： CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。 本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。 低电压下继电器的吸合措施 常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。 工作原理： 如图所示。V1为单结晶体管BT33C

，它与R1、R2、R3和C1组成一个张弛式振荡器，SCR为单向可控硅，按下启动按钮AN1后，电路通电，因为SCR无触发电压，所以不导通，继电器J不动作，电源通过R4和VD1给电容C2迅速充电至接近电源电压（Vcc-VD1压降）。同时，电源经R1给电容C1充电。数秒后，C1上电压充到V1的触发电压，C1立即通过V1放电，在R3上形成一个正脉冲，该脉冲一路加到V2基极，使V2迅速饱和导通，V2集电极也即电容C2正极近于接地。由于此时C2上充有上正下负的正极性电压，所以C2负极也即J线圈一端呈负电位。R3上的正脉冲另一路经VD2、C3去触发可控硅导通，SCR阴极也即J线圈另一端接近电源电压。这时，J线圈实际上承受约两倍的电源电压，所以J1－1闭合，松开AN1后，J1－1自保。J1－2将V1、V2供电切断，继电器在接近电源电压下工作。图中，AN2为停止按钮，按下AN2，J失电释放，J1－1断开，整个控制电路失电。 制作本电路时，一般可取继电器的额定电压为电源电压的1.5倍左右，一般情况下，任何型号的单向可控硅（或双向可控硅）皆可满足本电路需要。V2、C1、C3的耐压视电源电压的高低选取。C2耐压最好不低于电源电压的两倍。 继电器的三种附加电路 继电器是电子电路中常用的一种元件，一般由晶体管、继电器等元器件组成的电子开关驱动电路中，往往还要加上一些附加电路以改变继电器的工作特性或起保护作用。继电器的附加电路主要有如下三种形式： 1.继电器串联RC电路： 电路形式如图1，这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。原理是电路闭合的瞬间，电容C两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上，从而加快了线圈中电流增大的速度，使继电器迅速吸合。电源稳定之后电容C不起作用，电阻R起限流作用。 2.继电器并联RC电路： 电路形式见图2，电路闭合后，当电流稳定时RC电路不起作用，断开电路时，继电器线圈由于自感而产生感应电动势，经RC电路放电，使线圈中电流衰减放慢，从而延长了继电器衔铁释放时间，起到延时作用。 3.继电器并联二极管电路： 电路形式见图3，主要是为了保护晶体管等驱动元器件。当图中晶体管VT由导通变为截止时，流经继电器线圈的电流将迅速减小，这时线圈会产生很高的自感电动势与电源

单片机控制继电器

题目是通过单片机来控制继电器从而达到通断电的效果，通过DC12V电压或者DC5V电压来控制AC220V的通断。然后达到的效果是类似5s通5s断，之后每1s累加一次，即下一次6s通5s断，再下一次7s通，5s断...... 直至40s通，5s断，持续循环这样的 附有我画的一部分原理图，因为刚接触，想知道一个继电器能实现吗？然后就是通过c语言编程实现功能呢还是需要怎么搞原理图 bit flag_one=0; //第一次工作标记 uchar num1s=0; //1s计数器 uchar n=5; //总秒数计数器 void mast() //主控 { if(flag_one==0) //如果第一次工作标记为0 这里是你要求的第一次5s开5s关 { jk=1; //继电器吸合 num1s=0; //延时5s while(num1s

jk=0; //继电器关闭 num1s=0; //延时5s 你要求开时间每次+1S 关时间不变while(n<5); //刚才没看见你最后一句话没写这段 if(n==40) //判断总次数如果总次数是40 { flag_one=0; //第一次工作标记清零 n=5; //总秒数计数器置5 } } void Server_Time0() interrupt 1 //定时器服务程序 { TH0 = xx; //重装定时初值1s TL0 = xx; //重装定时初值1s num1s++; //1s计数器自加 } void main() { Init_Time(); //定时器初始化没给你写基础程序了 while(1) { mast(); //调用主控程序 } }

常用继电器-接触器控制电路解析

常用继电器-接触器控制电路解析 1.利用速度继电器对三相异步电动机反接制动 原理：SB2按下→KM1有电且自锁→电机全压启动，转速很快达到120r/min，此时速度继电器触点动作，为反接制动做好准备→当SB1按下→KM1失电，同时KM2得电并自锁保持，串接制动电阻R反接制动（将电流消耗到电阻R上）→转速迅速下降，当转速小于100r/min时，速度继电器的触点复位→切断KM2，使其失电，制动过程结束。 2.三相异步电动机Y-?起动 原理：SB1（起动按钮）按下→KM1得电并且自锁，同时时间继电器KT得电（开始计时），KM3得电→KM1,KM3得电，三相异步电动机接成Y型起动→当设定的时间到达后，延时继电器KT的延时断开触点使KM3失电，延时继电器KT的延时接通触点使KM2得电→此时KM1得电，KM2得电，KM3失电→三相异步电动机接成?起动。

3.定子串电阻降压启动 原理：SB1按下→KM2得电，并且自锁，同时时间继电器，KT得电开始计时→KM2得电，定子串接电阻R降压启动→当设定的时间到后，KT的延时接通触点使KM1得电，并且自锁→KM1得电，在主电路中相当于短接了电阻R，三相异步电动机全压运行。 4.自耦变压器降压启动（带指示灯） 原理：SB2按下→KM1得电并且自锁，同时KT得电（开始计时）→KM1有电，在主电路中，自耦变压器抽头降压启动→当设定时间到后，延时继电器常开触点闭合，中间继电器K得电并自锁→使得KM1断电，KM2得电→三相异步电动机全压工作。 控制电路中的变压器使指示灯工作在安全电压下（一般，交流36V）→HL3为上电指示灯（K和KM1均不得电）；HL2为降压启动指示灯（K失电，但KM1得电）；HL3为全压工作指示灯（KM2得电）。

继电器控制电路

三极管驱动继电器电路图分析 利用三极管饱和导通和截止的的特性，本身就可以实现接通和断开的功能，但由于它的带载功率有限，所以需配继电器扩流，并且可以扩充触点的数量，该电路是PNP三极管，所以采用集电极接低电平方式输出，P37为上拉电阻，当基极没有输入脉冲或电压时，基极为高电平，因为这是反极性三极管，所以平时是截止的，只有基极输入低电平，降低基极电压，这时三极管导通，继电器线圈得电吸合，原常闭触点断开，常开触点吸合，完成设备的接通与断开功能。图中二极管反向接在线圈两端，是保护线圈不受反峰电压的冲击，对继电器起到保护作用。 三极管驱动继电器电路 我用的是S9013，请问这个电路该怎样画，S9013是不是一个NPN型三极管，还有我用的是STC89C52芯片。 常用的小型继电器工作电压有5V和12V两种,你使用的时候最好有一个9V或者12V的电压(如果你选12V的继电器,那么电压要再高一些). 单片机IO口输出控制信号,最好采用低电平控制导通的方式,也就是IO口输出0控制导通,1截止,因为IO口的灌电流较大而拉电流能力不足.这时候三极管应该选择PNP的,比如9012,8550之类的. 你选择的9013理论上可行,但实际使用中一般不这么做. 下面是接法:(以PNP三极管为例) 单片机IO口输出控制信号接三极管基极,继电器的线圈正极接三极管的C 极,线圈负极接一个小电阻比如75欧之后接电源负极(也就是继电器一定要在集

电极通路上),三极管的E极接电源正极,然后在线圈的正负极之间并联一个二极管比如1N4007. 三极管驱动继电器 2009-09-23 21:49:47| 分类：Electronic&&Elec | 标签：|字号大中小订阅 继电器线圈需要流过较大的电流（约50mA）才能使继电器吸合，一般的集成电路不能提供这样大的电流，因此必须进行扩流，即驱动。 图1.21所示为用NPN型三极管驱动继电器的电路图，图中阴影部分为继电器电路，继电器线圈作为集电极负载而接到集电极和正电源之间。当输入为0V时，三极管截止，继电器线圈无电流流过，则继电器释放（OFF）；相反，当输入为+VCC时，三极管饱和，继电器线圈有相当的电流流过，则继电器吸合（ON）。 图1.21 用NPN三极管驱动继电器电路图 当输入电压由变+VCC为0V时，三极管由饱和变为截止，这样继电器电感线圈中的电流突然失去了流通通路，若无续流二极管D将在线圈两端产生较大的反向电动势，极性为下正上负，电压值可达一百多伏，这个电压加上电源电压作用在三极管的集电极上足以损坏三极管。故续流二极管D的作用是将这个反向电动势通过图中箭头所指方向放电，使三极管集电极对地的电压最高不超过+VCC +0.7V。 图1.21中电阻R1和R2的取值必须使当输入为+VCC时的三极管可靠地饱和，即有。 例如，在图1.21中假设Vcc = 5V，，，则有。 而 则

第八章控制继电器的可靠性

第7章控制继电器的可靠性指标与考核方法（样章3）控制继电器是一种量大面广的基础电器元件，广泛用于机械、电子、航天航空、铁道、邮电、电力等各个部门。一个大型设备或系统中一般都使用了不少继电器，为了保证设备或系统具有较高的可靠性，作为设备或系统中主要基础元件之一的控制继电器必须有很高的可靠性，所以控制继电器的可靠性已受到国内外普遍重视，不少国家(如美、日等国)均已制定了有可靠性指标的继电器标准。 1 可靠性指标 为了统一继电器的可靠性考核方法，进一步推动我国继电器可靠性工作的开展，根据国家技术监督局下达的国家标准制订计划，由原机械工业部北京电工综合技术经济研究所和河北工业大学负责，上海电器科学研究所、成都机床电器研究所、许昌继电器研究所参加，共同制订了国家标准GB/T15510-1995“控制用电磁继电器可靠性试验通则”。在这份国家标准中，规定控制继电器以其失效率高低来划分其可靠性等级，其失效率等级的名称、符号及每个等级的最大失效率如表4.7-1所示。 由于采用失效率等级作为控制继电器的可靠性指标，所以其可靠性验证试验也称失效率试验。 2 试验要求 2.1 环境条件 1) 一般情况下，试验应在GB2423《电工电子产品基本环境试验规程》规定的试验时的标准大气条件下进行。即 温度15~35?C 相对湿度45%~75% 大气压力86~106kPa 试验应在试验的标准大气条件中放置足够的时间(不少于8h)，以使试品达到热平衡。 2) 试验环境应注意避免灰尘和其他污染。 2.2 安装条件 1) 试品应安装在正常使用位置。 2) 试品应安装在无显著冲击和振动的地方。 3) 试品安装面与垂直面的倾斜度应符合产品标准的规定。

电机拖动控制(机电传动控制)6--继电器—接触器控制系统

? 第六章 继电器接触器控制

第六章 继电器接触器控制
? 主要内容： ? 6.1常用低压电器 ? 6.2电气原理图 ? 6.3三相异步电动机基本控制线路 ? 6.4其他常用基本控制线路 ? 6.5自动循环工作控制线路

第六章 继电器接触器控制
学习要求： ? 熟悉各种电器的工作原理、作用、特点、应 用场所和表示符号；
? 掌握继电器接触器控制电路中基本控制 环节和常用的几种自动控制方式；
? 学会设计一些简单的继电器接触器控制电路。

电力拖动控制是指对电动机的起动、调速、 停止、反转、制动等过程所实施的控制。可按 作用方式分为手动控制与自动控制。
? 手动控制：用闸刀、转换开关等手控电器来实 现电动机传动控制。
? 自动控制：用自动电器来实现电力拖动控制， 控制系统也向无触点连续控制、微机控制发展， 但由于继电器—接触器所用的控制电器结构简 单价格便宜，对小型机床、老机床的改进中也 还是很重要，本章，主要介绍最常用的控制电 器与执行电器，在此基础上，分析继电器—接 触器的基本路线。

6.1 常用控制电器与执行电器
1.概念 ☆控制电器（用于生产机械中）多属低
压电器，U <500V
☆用来接通或断开电路，以及用来控制、 调节和保护用电设备的电气器具。

2.分类
ぬ电器按动作性质可分为以下两类。
? （1）非自动电器：这类电器没有动力 机构，依靠人力或其他外力来接通或切断电路， 如：刀开关、转换开关、行程开关等。
? （2）自动电器：这类电器有电磁铁等 动力机构，按照指令、信号或参数变化而自动 动作，是工作电路接通和切断，如：接触器、 继电器、自动开关等。

基于单片机的继电器控制

目录 0 前言 (1) 1 总体方案设计 (1) 2 硬件电路设计 (2) 2.1单片机系统 (2) 2.1.1 晶振时钟电路 (2) 2.1.2 复位电路 (3) 2.2电流驱动系统 (3) 2.3发光二极管演示系统 (5) 2.4独立键盘系统 (5) 3 软件设计 (6) 3.1软件执行过程 (6) 3.2子程序模块 (6) 4 调试分析 (8) 5 结论及进一步设想 (9) 参考文献 (9) 课设体会 (10) 附录1 电路原理图 (11) 附录2 程序清单 (12)

基于单片机的继电器控制系统设计 胡启洋沈阳航空航天大学自动化学院 摘要：本文设计了一种基于单片机的继电器控制系统，由单片机、继电器、驱动电路、发光二极管、独立键盘等部分组成，主要使用了单片机开发板上STC公司生产的89C54RD+型号单片机及其最小系统、ULN2003A达林顿管驱动芯片、JQC-3F-05VDC-1ZS 型号继电器、四个发光二极管，运用定时器精准定时对继电器开关进行控制，并在继电器输出端使用发光二极管显示。在以上基础上，实现了8路继电器的循环控制功能。 关键词：单片机；继电器；驱动电路。 0 前言 继电器是当输入量（如电压、电流、温度等）达到规定值时，使被控制的输出电路导通或断开的电器。它可分为电气量（如电流、电压、频率、功率等）继电器及非电气量（如温度、压力、速度等）继电器两大类。继电器具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等。 电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸合的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，可以这样来区分：继电器线圈为通电时处于断开状态的静触点，成为“常开触点”；处于接通状态的静触点称为“常闭触点”。 1 总体方案设计 针对本课题的设计任务，进行分析得到：本次设计通过单片机I/O口输出高低电平控制继电器的输入端，采用ULN2003A型号的达林顿管驱动芯片加大输入电流，使用内部定时器中断进行精准计时，实现继电器通断时间分别为1秒、2秒的精准控制，并实现通过继电器进行八路发光二级管循环1秒的控制。 该继电器控制系统的设计，在总体上大致可分为以下几个部分组成：1.单片机及其最小系统电路，为了使单片机正常工作，需要加入晶振电路，为了使单片机方便使用，需要

PLC与继电器控制系统的比较

一、 PLC与继电器控制系统的比较 1 控制方式：继电器的控制是采用硬件接线实现的，是利用继电器机械触点的串联或并联极延时继电器的滞后动作等组合形成控制逻辑，只能完成既定的逻辑控制。 PLC采用存储逻辑，其控制逻辑是以程序方式存储在内存中，要改变控制逻辑，只需改变程序即可，称软接线。 2 控制速度继电器控制逻辑是依靠触点的机械动作实现控制，工作频率低，毫秒级，机械触点有抖动现象。 PLC是由程序指令控制半导体电路来实现控制，速度快，微秒级，严格同步，无抖动。 3 延时控制继电器控制系统是靠时间继电器的滞后动作实现延时控制，而时间继电器定时精度不高，受环境影响大，调整时间困难。 PLC用半导体集成电路作定时器，时钟脉冲由晶体振荡器产生，精度高，调整时间方便，不受环境影响。 一、PLC与继电器控制系统的比较 1 控制方式： 继电器的控制是采用硬件接线实现的，是利用继电器机械触点的串联或并联极延时继电器的滞后动作等组合形成控制逻辑，只能完成既定的逻辑控制。 PLC采用存储逻辑，其控制逻辑是以程序方式存储在内存中，要改变控制逻辑，只需改变程序即可，称软接线。 2 控制速度 继电器控制逻辑是依靠触点的机械动作实现控制，工作频率低，毫秒级，机械触点有抖动现象。 PLC是由程序指令控制半导体电路来实现控制，速度快，微秒级，严格同步，无抖动。 3 延时控制 继电器控制系统是靠时间继电器的滞后动作实现延时控制，而时间继电器定时精度不高，受环境影响大，调整时间困难。 PLC用半导体集成电路作定时器，时钟脉冲由晶体振荡器产生，精度高，调整时间方便，不受环境影响。 对此问题的相关回复: 1、PLC和继电器逻辑控制在欧洲70年代-现在从来没有抵触过。 PLC和继电器在控制系统中是相辅相成，直到现在继电器从来没有停止进一步的发展，包括SIEMENS在内从来没有承诺普通PLC是安全的，如：设备的安全控制（停电、重起、人身防护）都是由专门安全继电器来保证，所以至今欧洲还有许多专门生产商在生产、研发。 2、本人对此有不同的看法。PLC是好，但不能包罗万象，对于一个控制系统，或一台单机来说，你要怎么选择是主要的，要考虑到生产的成本。如果用800元能解决，你非要2000多元的PLC，那老板会炒你的。如果加几块控温仪表能解决的事，你非要花高价把它集成在PLC里也是不合适的，总之，不是绝对的。要针对具体的情况来使用。 3、不错，PLC和继电器，各有好处就看他们的利用环境和变量，继电器经济实惠，但有他工作的局限性，PLC也一样，用什么还是看情况而定。PLC不是完全顶替继电器电路，只不过是顶替多设备电路中的连锁及关联关系的这一部分，单台设备的手动（现场）控制，是必不可少的，也只有靠继电器回路控制才是更好的选择，PLC的厂家似乎也从来没想过去替代这些继电器设备。 与继电器线路比较PLC有何优势 1、功能强，性能价格比高 一台小型PLC内有成百上千个可供用户使用的编程元件，有很强的功能，可以实现非常复杂的控制功能。与相同功能的继电器相比，具有很高的性能价格比。可篇程序控制器可以通过通信联网，实现分散控制，集中管理。 2、硬件配套齐全，用户使用方便，适应性强 可编程序控制器产品已经标准化，系列化，模块化，配备有品种齐全的各种硬件装置供用户

极管控制继电器完整版

极管控制继电器 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

继电器线圈需要流过较大的电流（约50mA）才能使继电器吸合，一般的集成电路不能提供这样大的电流，因此必须进行扩流，即驱动。 图所示为用NPN型三极管驱动继电器的电路图，图中阴影部分为继电器电路，继电器线圈作为集电极负载而接到集电极和正电源之间。当输入为0V时，三极管截止，继电器线圈无电流流过，则继电器释放（OFF）；相反，当输入为+VCC时，三极管饱和，继电器线圈有相当的电流流过，则继电器吸合（ON）。 图用NPN三极管驱动继电器电路图 当输入电压由变+VCC为0V时，三极管由饱和变为截止，这样继电器电感线圈中的电流突然失去了流通通路，若无续流二极管D将在线圈两端产生较大的反向电动势，极性为下正上负，电压值可达一百多伏，这个电压加上电源电压作用在三极管的集电极上足以损坏三极管。故续流二极管D的作用是将这个反向电动势通过图中箭头所指方向放电，使三极管集电极对地的电压最高不超过+VCC +。 图中电阻R1和R2的取值必须使当输入为+VCC时的三极管可靠地饱和，即有,,例如，在图中假设Vcc = 5V，,,则有 若取R2=,则R1<,为了使三极管有一定的饱和深度和兼顾三极管电流放大倍数的离散性，一般取R1=,左右即可。 图用PNP三极管驱动继电器电路图

图比较NPN三极管变为PNP三极管，电流方向、电压极性和继电器逻辑都应有所变化。当输入为0V时，三极管饱和，从而使继电器线圈有相当的电流流过，继电器吸合；相反，当输入为+VCC时，三极管截止，继电器释放。

电气控制电路设计方法(继电器版)

电气控制电路设计方法(继电器版) 作者：左厚臣 前言 在工业自动化发达的今天，机器代替了人工生产，可编程逻辑控制器得到了广泛的应用，节约成本性能稳定也是放在了首位。在某种场合下，用几个继电器、时间继电器同样也可以代替可编程逻辑控制器，这样不仅可以节约一定的成本，同样也具有稳定性，为此，本文列出了几个常用的电气控制线路设计方法，并举例说明，具有一定的实用价值。 关键词：电气线路控制 继电器控制 电路设计 一、常用电气元件符号 断路器 接触器主触头 接触器常开触点 接触器常闭触点 接触器线圈 继电器线圈 时间继电器线圈 继电器常开触点 继电器常闭触点 按钮常开触点 按钮常闭触点 时间继电器常开触点 时间继电器常闭触点 单向交流电机 三相交流电机 热继电器主触头 热继电器常闭触头 QF KM KM KM KM KA KT KA KA SB KT KT M M FR FR SB

二、设计思路 电气控制线路主要分为两大部分，一是主电路部分，二是控制部分，如下图所示： 上图是一个控制三相电机启动停止的原理图，当按下SB1时电动机启动，按下SB2时电动机停止运转。当电机过载后FR 常闭触点断开，电动机停止，很好的保护了电机过载带来的危害。 从图中可以看出，主电路主要作用是给执行元件供电，并保护供电中漏电、过载、短路带来的危害（QF 也可以是带漏电过载保护开关）。控制电路主要负责以达到某种控制要求，对执行元件的间接控制。 在设计这样的控制线路时按照两部分即主电路部分和控制电路部分来进行设计，思路就会更加的清晰。 由于控制电路部分占主要并且主电路设计简单，所以本文只说明控制电路的设计方法。 三、电气控制线路常用的控制方法 1、经验法 经验法顾名思义也就是凭借一些经验来设计电气控制线路的一些方法。但是缺点是不适合设计逻辑性较复杂的电路，设计起来会毫无头绪，思路不是很清晰，对于简单的电路会比较得心应手。由于每个人的思路都不一样，这里就不举例说明。 2、起保停电路法 起保停电路法用得也是比较多的一种方法，它是通过启动条件，保持条件及断开条件这种逻辑思维来实现的。如下图所示： U V W N QF FR KM M SB1 SB2 FR KM KM 主电路 控制电路
