1 范围
本工艺标准适用于屋面采用合成高分子防水卷材铺贴防水层工程施工。 2 2 施工准备
2.1 材料及要求：
2.1.1 合成高分子卷材：
2.1.1.1 三元乙丙—丁基橡胶防水卷材
规格：厚1.2mm 、1.5mm ，长20m ，宽1m ； 技术性能：见表10-9
2.1.1.2 氯化聚乙烯—橡胶共混防水卷材。
规格：厚1.2mm 、1.5mm ，长
20m ，宽1m 、2m ； 技术性能：见表10-10
2.1.1.3 氯化聚乙烯防水卷材
规格：厚度1.2mm 、长20m/卷、宽0.9m ； 技术性能：见表10-11。
标准。并符合设计要求，有出厂、复试合格的证明资料。
2.1.2 合成高分子防水卷材配套材料选择见表10-12。
2.2 主要机具：
2.2.1 电动搅拌器、高压吹风机。
2.2.2 铁辊、手持压漆、压子、小平铲、铁桶、汽油喷灯、剪刀、钢卷尺、笤帚、小线、彩色粉、粉笔。
2.3 作业条件：
2.3.1 施工前审核图纸，编制屋面防水施工方案，并进行技术交底。屋面防水工程必须由专业施工队持证上岗。
2.3.2 铺贴防水层的基层必须施工完毕，并经养护、干燥，防水层施工前应将基层表面清除干净，同时进行基层验收，合格后方可进行防水层施工。
2.3.3 基层坡度应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷；基层含水率应不大于9%。
2.3.4 防水层施工按设计要求，准备好卷材及配套材料，存放和操作应远离火源，防止发生事故。
3 操作工艺
3.1 工艺流程：
基层清理→涂刷基层处理剂→附加层施工→卷材与基层表面涂胶→
卷材铺贴→卷材收头粘结→卷材接头密封→蓄水试验→做保护层
3.2 清理基层：施工防水层前将已验收合格的基层表面清扫干净。不得有浮尘、杂物等影响防水层质量的缺陷。
3.3涂刷基层处理剂：涂布聚氨酯底胶。
3.3.1 聚氨酯底胶的配制：聚氨酯材料按甲﹕乙=1﹕3（重量比）的比例配合，搅拌均匀即可进行涂布施工；也可以由聚氨酯材料按甲﹕乙﹕二甲苯=1﹕1.5﹕1.5的比例配合，搅拌均匀后进行涂布施工。
3.3.2 涂刷聚氨酯底胶：大面积涂刷前，用油漆刷蘸底胶在阴阳角、管根、水落口等细部复杂部位均匀涂刷一遍聚氨酯底胶。然后用长把滚刷在大面积部位涂刷。涂刷底胶（相当于冷底子油）厚薄应一致，不得有漏刷、花白等现象。
3.4 附加层施工：阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶或聚氨酯涂膜、也可铺贴一层合成高分子防水卷材处理。应根据设计要求确定。
3.5 卷材与基层表面涂胶：
3.5.1 卷材表面涂胶：将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶滚涂均匀。应留出搭接部位不涂胶，边头部位空出100mm。
涂刷胶粘剂厚度要均匀，不得有漏底或凝聚块类物质存在；卷材涂胶后10～20min静置干燥，当指触不粘手时，用原卷材筒将刷胶面向外卷起来，卷时要端头平整，卷劲一致，直径不得一头大，一头小，并要防止卷入砂粒和杂物，保持洁净。
3.5.2 基层表面涂胶：已涂底胶干燥后，在其表面涂刷CX-404胶，用长把滚刷蘸CX-404胶，不得在一处反复涂刷，防止粘起底胶或形成凝聚块，细部位置可用毛刷均匀涂刷，静置晾干即可铺贴卷材。
3.6 卷材铺贴：卷材及基层已涂的胶基本干燥后（手触不粘，一般20min左右），即可进行铺贴卷材施工。卷材的层数、厚度应符合设计要求。
3.6.1 卷材应平行屋脊从檐口处往上铺贴，双向流水坡度卷材搭接应顺流水方向，长边及端头的搭接宽度，如空铺、点粘、条粘时，均为100mm；满粘法均为80mm，且端头接茬要错开250mm。
3.6.2 卷材应从流水坡度的下坡开始，按卷材规格弹出基准线铺贴，并使卷材的长向与流水坡向垂直。注意卷材配制应减少阴阳角处的接头。
3.6.3 铺贴平面与立面相连接的卷材，应由下向上进行，使卷材紧贴阴阳角，铺展时对卷材不可拉得过紧，且不得有皱折、空鼓等现象。
3.6.4 排气、压实
3.6.
4.1 排气：每当铺完一卷卷材后，应立即用干净松软的长把滚刷从卷材的一端开始，朝卷材的横向顺序用力滚压一遍，以排除卷材粘结层间的空气。
3.6.
4.2 压实：排除空气后，平面部位可用外包橡胶的长300mm、重30kg的铁辊滚压，使卷材与基层粘结牢固，垂直部位用手持压辊滚压。
3.6.5 卷材末端收头及封边嵌固：为了防止卷材末端剥落，造成渗水，卷材末端收头必须用聚氨酯嵌缝膏或其他密封材料封闭。当密封材料固化后，表面再涂刷一层聚氨酯防水涂料，然后压抹107胶水泥砂浆压缝封闭。详见图10-14。
3.6.6 卷材接头粘贴：
3.6.6.1 合成高分子卷材搭接宽度：满粘法80mm，空铺、点粘、条粘法100mm。
3.6.6.2 合成高分子卷材搭接缝用丁基胶粘剂A、B两个组份，按1﹕1的比例配合搅拌均匀，用油漆刷均匀涂刷在翻开的卷材接头的两个粘结面上，静置干燥20min，即可从一端开始粘合，操作时用手从里向外一边压合，一边排除空气，并用手持小铁压辊压实，边缘用聚氨酯嵌缝膏封闭。
3.7 防水层蓄水试验：卷材防水层施工后，经隐蔽工程验收，确认做法符合设计要求，应做蓄水试验，确认不渗漏水，方可施工防水层保护层。
3.8 保护层施工：在卷材铺贴完好，经隐检、蓄水试验，确认无渗漏的情况下，非上人屋面用长把滚刷均匀涂刷着色保护涂料；上人屋面根据设计要求做块材等刚性保护层。
4 质量标准
4.1 保证项目：
4.1.1 合成高分子卷材和胶结材料的品种、牌号及配合比，必须符合设计要求和有关技术规范、标准的规定。
4.1.2 卷材防水层及其变形缝，檐口、泛水、水落口、预埋件等处的细部做法，必须符合设计要求和屋面工程技术规范的规定。
4.1.3 屋面卷材防水层严禁有渗漏现象。
4.2 基本项目：
4.2.1 铺贴卷材防水层的基层应符合排水要求，平整洁净，无起砂、空鼓和松动现象，阴阳角处应呈圆弧形或钝角；防水层无积水现象。
4.2.2 聚氨酯底砂、聚氨酯涂膜防水增补剂涂刷均匀，不得有漏刷和麻点等缺陷。
4.2.3 卷材防水层铺贴和搭接、收头，应符合设计要求和屋面工程技术规范的规定，且应粘结牢固，无空裂、损伤、滑移、翘边、起泡、皱折等缺陷。
4.2.4 卷材保护层：涂料附着应牢固，覆盖均匀，颜色一致，不得有漏底和脱皮缺陷；铺贴板块保护层应符合质量验评标准。
55成品保护
5.1 已铺好的卷材防水层，应及时采取保护措施，防止机具和施工作业损伤。
5.2 屋面防水层施工中不得将穿过屋面、墙面的管根损伤变位。
5.3 变形缝、水落管口等处防水层施工前，应进行临时堵塞，防水层完工后，应进行清除，保证管、缝内通畅，满足使用功能。
5.4 防水层施工完毕，应及时做好保护层。
5.5 施工中不得污染已做完的成品。
6 应注意的质量问题
6.1 卷材防水层空鼓：多发生在找平层与卷材之间，尤其是卷材的接缝处；原因是基
层不干燥，气体排除不彻底，卷材粘结不牢，压的不实；应控制好各工序的验收。
6.2 卷材屋面防水层渗漏：加强细部操作，管根、水落管口、伸缩缝和卷材搭接处，应做好收头粘结，施工中保护好接槎，嵌缝时应清理，使干净的接槎面相粘，以保证施工质量，认真做蓄水试验。
6.3 积水：屋面、檐沟泛水坡度做的不顺，坡度不够，屋面平整度差。施工时基层找平层泛水坡度应符合要求。
7 质量记录
本工艺标准应具备以下质量记录：
7.1 合成高分子卷材及胶结材料应有产品合格证，并在使用前做复试。
7.2 胶结材料配制的配合比资料及粘结试验。
7.3 隐检资料和质量检验评定资料。
屋面合成高分子防水卷材施工工艺标准 1.适用范围 本工艺标准适用于合成高分子防水卷材屋面防水层工程粘贴法施工。 2.施工准备 2.1材料及要求 2.1.1合成高分子卷材 2.1.1.1三元乙丙-丁基橡胶防水卷材 规格：厚1.2mm、1.5mm，长20m，宽1m； 2.1.1.2氯化聚乙烯—橡胶共混防水卷材 规格：厚1.2mm、1.5mm，长20m，宽1m、2m； 2.1.1.3氯化聚乙烯防水卷材 规格：厚1.2mm，长20m，宽0.9m； 2.1.1.4技术性能： 注：I类为高性能塑性体卷材；Ⅱ类为普通塑性体卷材
2.1.2外观检查卷材面应平滑、无空洞、裂纹、折皱以及影响不透水性的其它缺陷。 折痕：每卷不超过2处，总长度不超过20mm； 杂质：大于0.5mm粒不允许； 胶块：每卷不超过6处，每处面积不大于4mm2； 缺胶：每卷不超过6处，每处不大于7mm，深度不超过本身厚度的30％。 2.1.3贮存、运输。 2.1. 3.1应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，严禁接近火源。 2.1. 3.2卷材应直立堆放，其高度不得超过两层，两层存放或运输时应在两层之间放一块纤维板或胶合板。短途运输平放不得超过4层。 2.1. 3.3应避免与化学介质及有机溶剂等有害物质接触。 2.1.4辅助材料 2.1.4.1合成高分子防水卷材配套材料 2.1.4.2改性沥青防水涂料、聚合物水泥基复合防水涂料：节点密封材料。 2.1.4.3改性沥青防水油膏：节点密封材料。 2.2工具：
2.3作业条件 2.3.1基层必须坚固、不起砂、不起皮、表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。阴角处应做成半径为20mm的圆角；阳角处应做成半径为50mm的圆角。 2.3.2基层必须干燥，其含水率不得大于9％，检测简易方法是将1m×1m卷材或塑料布平铺在基层上，静置3～4小时（阳光强烈时1.5～2小时）后掀开检查，若基层覆盖部位及卷材或塑料布上未见水印即可施工。 2.3.3卷材严禁在雨天、雪天施工，五级风及其以上时不得施工，气温低于0℃时不宜施工。 3.操作工艺 3.1工艺流程
平屋面防水施工工艺标准 一、工艺流程 1、适用范围 平屋面SBS卷材防水与聚氨脂涂膜组合防水层施工。 2、工艺流程 基层处理→聚氨脂防水层施工→闭水试验→保护层施工→炉渣找坡层→找平层施工→SBS防水卷材施工→苯板保温层施工→刚性层施工。 3、基层处理 （1）出屋面管道、烟道、落水口等安装完成，并采用细石混凝土吊洞；女儿墙等出屋面墙体应在防水完成高度处留出泛水槽。完成后对屋面结构板进行24小时闭水；如发现混凝土结构有裂缝，应对裂缝进行修补。 （2）平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm；在楼板混凝土面应清理干净，不平的应采用1:3水泥砂浆找补平。 （3）将基层清扫干净，基层应平整、清洁干燥，立墙面不得出现空鼓、开裂返沙等现象。 4、聚氨脂防水涂料 （1）阴阳角部位、管洞周边采用厚200mm宽同种类聚氨酯涂膜作为加强层。 （2）立墙面、地面分多遍均匀涂刷厚双组份非焦油聚氨脂（Ⅱ型）防水涂料，上口必须进入泛水槽。 5、闭水试验 JS完成后，应闭水24小时，检查防水质量。如出现漏水，应修补后方可隐蔽。 6、按图纸设计要求做1:3水泥砂浆20 mm 厚JS防水保护层、炉渣找坡层及找平层，找平层表面应压光。平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm。 7、涂刷冷底子油 冷底子油要涂刷均匀，不得漏底，干燥后方能进行卷材施工。 8、SBS卷材附加层 平立面交接处、转折处、阴阳角处，需设置500 mm宽附加层卷材，平立面平均展开。 9、SBS卷材大面施工 （1）卷材厚度3mm，采用热熔法施工，与基层满粘。 （2）SBS卷材长边短边搭接长度均为不小于100mm，搭接范围必须焊接牢固，接口应溢出热熔的沥青，并将接口封死。 （3）卷材上口必须全部收入泛水槽内，并固定牢固，采用油膏封闭。泛水槽最低不得低于屋面完成后最高处以上2 50mm。落水口部位应做特殊处理。 10、对有保温的，按图纸要求做保温层。 11、刚性层 上人屋面按图纸设计要求做40mm 厚C20 细石混凝土保护层（掺4%防水粉），内配φ4＠200X200 单层双向冷拔低碳钢丝网片，四周墙根处设伸缩缝，缝宽20 mm，缝内嵌填油膏；按不大于6m间距要求设分格缝，缝宽10 mm，缝内钢筋断开、并嵌填油膏。 二、控制标准及注意事项 1、卷材厚度、胎体及聚氨脂品牌应符合合同要求，材料进场后需要见证取样送检，检验合格后才能使用。 2、结构自防水是屋面防水的重要组成部分，JS防水层是对结构自防水的补充。在屋面结构施工，应尽量使用低塌落度的混凝土，振捣密实，如有必要，可使用防水混凝土。混凝土原浆表面收光。出屋面的墙体泛水槽及以下墙体在结构施工期间采用混凝土与顶板同时浇筑，可降低该部墙体根部渗水的可能性。泛水槽深度不得小于50mm，采用砂浆抹光。女儿墙压顶必须设混凝土压带，并向内设不小于50mm的挑檐。 3、结构板闭水，最多可见结构板有渗水现象，不得出现滴水现象。屋面最高处蓄水深度30～50mm。并安排专人检查记录。发现渗漏应分析原因并整改，整改完成后再次闭水，直至无渗漏发生。 4、防水单位与总包单位必须进行工作面交接，每次移交均需进行交接，形成书面交接记录。
合成高分子防水卷材屋面防水层施工方案 一、材料要求 (一)合成高分子卷材，常用的有：三元乙丙一丁基橡胶防水卷材，规格：厚1.2mm, 1.5mm，宽lm，长20m；氯化聚乙烯一橡胶共混防水卷材，规格：厚1.2mm, 1.5mm,宽lm、 2m,长20m；氯化聚乙烯防水卷材，规格：厚1.2mm，宽0.9m(20m/卷）。 1 三元乙丙一丁基橡胶防水卷材性能见表1-1。 表1-1 三元乙丙一丁基橡胶防水卷材性能表 2氯化聚乙烯一橡胶共混防水卷材技术性能见表1-2。 表1-2 氯化聚乙烯一橡胶共混防水卷材技术性能 3氯化聚乙烯防水卷材技术性能见表1-3。 表1-3 氯化聚乙烯防水卷材技术性能 2合成高分子防水卷材配套材料见表2。 表2 合成高分子防水卷材配套材料选择
注：第5 材料使用。 二、主要机具 一般应配备的合成高分子防水卷材施工机具见下表。 合成高分子防水卷材施工机具
焰喷抢） 压子小型压实卷材接缝用 手持压滚φ40 ×50mm 压实卷材用 铁棍300mm长30kg重压实粘结层用 剪刀普通剪裁卷材用 皮卷尺50m 度量尺寸用 钢卷尺2m 度量尺寸用 铁管φ30X 1500mm 铺贴卷材用 小线绳弹基准线用 彩色粉弹基准线用 粉笔做标记用 安全带施工安全保护用品 工具箱保存工具用 三、作业条件 1 屋面防水层施工前，应认真审核图纸做好技术交底。各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。防水层施工前，应经监理单位（或建设单位）检查验收。 2 防水层应由经资质审查后合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证。 3 铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。设备预埋件己安装好。 4 伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。 5 防水层施工严禁在雨天、雪天和五级风及其以上时施工。高聚物改性沥青防水卷材采用冷粘法施工时环境气温不得低于5℃，热熔法施工时环境气温不得低于 -10℃。 6 基层坡度应符合设计要求，在坡度大于25％的屋面上施工时，应采取固定措施，固定点应密封严密。 7 基层表面应保持干燥，并要平整、牢固，阴阳角转角处应做成圆弧或钝角。干燥程度的简易检验方法，是将1卷材平坦地干铺在找平层上，静置3--4小时后掀开检查，找平层与卷材上未见水印即可铺设。 8 防水所用的卷材、胶粘剂、基层处理剂、二甲苯等，均属易燃物品，存放和操作应远离火源，在通风、干燥的室内存放，防止发生意外。 四、操作工艺 (一)工艺流程（以三元乙丙防水卷材为例）：
涪陵金科·黄金海岸3#、8#楼 屋 面 专 项 方 ' 案 编制：重庆渝发建设有限公司 `
施工组织设计（方案）企业审批表
施工组织设计（方案）报审表 * 工程名称：金科·黄金海岸3#、8#楼工程编号： %
重庆市建设监理协会监制 金科集团建设工程施工组织设计（方案）报审表 工程名称：金科·黄金海岸3#、8#楼工程编号
计中经济方面的内容。 2.费用增加在5万元以内，则发包人工程总监或工程副总经理必须进行核定并加盖公章。 ： 3.费用增加超过5万元，则发包人总经理必须进行核定并加盖公章。 4.审批流程：承包人→监理机构→工程部→成本控制部→副总经理→总经理→成本控 制部编号→承包人和监理机构和工程部。 5.资料一式四份：发包人工程部、成本控制部、监理机构，承包人各一份。 一.编制依据： 1、现行施工技术规范 | 2、建筑施工手册 3、设计图纸、技术洽商单 4、屋面工程施工技术规范 5、公司企业技术标准 二、工程概况： 涪陵金科黄金海岸3#、8#楼位于涪陵滨江路，3#楼建筑面积约平方米，共19层，共206户，8#楼建筑面积约平方米，共34层，共263户，主体结构形式为剪力墙结构，该工程屋面包括平屋面、坡屋面，机房屋面为塔楼。平屋面防水层采用SBS3mm改性沥青防水卷材，保温层为2cm厚挤塑聚苯板抗压强度大于等于250Kpa,平屋面面层为40mm厚细石砼保护层。坡屋面防水
层采用水泥基渗透结晶型防水涂膜厚，保温层为2cm厚挤塑聚苯板抗压强度大于等于250Kpa，面层为西班牙彩瓦屋面。 三、施工顺序 坡屋面:基层清理→找平层→防水层→粘保温板→保护层→钉挂瓦条→挂瓦→细部处理→检查验收→淋水试验。 ) 平屋面：基层清理→找平层→防水层→保温板→找平层→找坡层→刚性层→嵌缝→细部处理→检查验收 四、主要施工方法 1、平屋面找坡层(最薄处60厚加气块拌和水泥浆) 2、水泥用量6% 3、所用材料的质量、技术性能及砂浆配合比，必须符合设计要求和规范规定。 4、留置分格缝（兼做排气道）：每5m见方留100宽缝，缝内敷设Φ50PVC管，管身周体打孔，作为排气通道。出屋面排气管采用Φ50PVC管情况留设），同时要做好防水措施，排气孔高度自屋面最高点向上30㎝。其管体埋入屋面部分周体打孔。 5、坡度应满足设计要求。 6、找平层(20厚1∶3水泥砂浆找平层) !
挂瓦坡屋面施工方案 一、工程概况: 该工程屋面防水等级为二级, 包括平屋面、坡屋面, 上面有塔楼及老虎窗。屋面防水层采用一道SBS改性沥青防水卷材, 平屋面面层为细石砼保护层。坡屋面防水层采用一道SBS改性沥青防水卷材, 面层为平瓦屋面。平屋面排水坡度为1.5％, 坡屋面排水坡度为25°。 参考的标准及规范: 《屋面工程质量验收规范》GB50207- 《建筑工程施工质量验收统一标准》GB50300- 《坡屋面建筑构造》00J202-1(标准图) 二、主要施工顺序 具体屋面做法依据甲方下发的设计变更通知单为准 坡屋面:基层清理→找平层→防水层→粘保温板→找平层→水泥砂浆卧瓦→细部处理→检查验收→淋水试验。 平屋面: 基层清理→找坡层→保温层→打平层→防水层→细部处理→检查验收 具体如下: 坡屋面: 屋面板随打随抹光—1: 3水泥砂浆找平层15厚—SBS改性沥青卷材防水层4厚—挤塑板100厚( 32kg) —1: 3水泥砂浆找平层20厚—1: 3水泥砂浆卧瓦层最薄处20厚( 配500×500钢筋网) —块瓦
檐沟: 钢筋砼楼板—1: 6水泥焦渣打坡最薄处30厚—水泥砂浆找平层20厚—改性沥青防水卷材4厚—水泥砂浆保护层20厚平屋面: 最薄处30厚LC5.0轻集料砼找坡层—100厚挤塑板( 32kg) —20厚1: 3水泥砂浆找平层—4厚SBS高聚物改性沥青自带彩色板岩保护层 三、主要施工工艺 3.1平屋面找坡层(最薄处30厚LC5.0轻集料砼找坡层) 3.1.1配合比: LC5.0轻集料 3.1.2所用材料的质量、技术性能及砂浆配合比, 必须符合设计要求和规范规定。 3.1.4坡度应满足设计要求。 3.2找平层(平屋面1∶3水泥砂浆找平层) 3.2．1 作业条件 ①基层( 找坡层) 应进行隐蔽工程检查验收, 合格后方可进行找平层施工。 ②找平层的排水坡度应符合设计要求。 ③各种穿过屋面的预埋管件根部及基层与突出屋面结构( 女儿墙、天井等) 的交接处和基层的转角处, 应按设计要求做好处理, 而且找平层均应做成圆弧形, 圆弧半径为100～150mm。 ④根据设计要求的坡度, 弹线、找好规矩( 包括天沟、檐沟的坡度) , 并进行彻底清理。 3.2.2操作工艺
聚乙烯丙纶高分子防水卷材施工工艺 一、防水卷材施工操作程序 验收基层→清扫待施工层→配置粘剂（随用随配置）→处理复杂部位→防水层（或隔气层）→施工→ 检验→防护层施工→验收。 二、防水卷材施工准备： 1、人员组织：一个施工组需7 人（清扫基层1 人，制胶用胶3 人，敷没、压实2 人，复杂部位处理1 人）。 分工协作、相互配合。 2、器具准备：见下表<注一组人员施工需用器具> 器具名称 1.毛刷； 2.刮板； 3.搅拌器具、电动搅拌器或硬竹把； 4.制胶容器； 5.剪子； 6.刀子和壁纸刀； 7.清扫工具：扫帚或小铲 8.称重器具；9.腻刀或宜用专用涂胶器 3、材料准备： 材料名称 1.防水卷材； 2.细砂；3 .水泥；4.801胶（聚乙烯醇纯甲醛） 三、防水卷材施工程序及方法： 1、找平层施工质量应符合《层面工程技术规范》(G B50527-94)规定。 2、找平层应有利于卷材的敷展和粘贴；找平层应抹平压光、表面光滑、洁净、无开裂、接茬平整。 不允许有明显的尖凸、凹陷、起皮、起砂现象；找平层平整度应在允许的范围内平缓变化、坡度均匀、 坡向一致，并符合图纸设计要求。 3、平屋面檐口、檐沟、天沟等找平层坡度必须符合设计要求。 4、找平层与立面结构的结合处（女儿墙、烟囱、通气孔、变形缝、天窗壁等）均应做成圆角。 5、天沟的纵向坡度不宜小于5%，内排水的水落口周围应做成略底的凹坑。 6、胶粘剂选用801胶与水泥混合的水泥胶浆〈注意已制胶容器及工具必须干净，制成胶内不允许有 硬性颗粒和杂质〉。801胶、水、水泥体积比是2：4：10，先把801胶放入准备好的容器内，用搅 拌器边搅拌边加水（水温5℃-50℃），水加完后搅拌至801胶全部溶解，再边搅拌边加水泥，加完 水泥搅拌至均匀无凝块、无沉淀即可使用。制成的胶粘剂应在四小时内用完7、防水卷材的粘接与敷 设重点包括： a)施工条件及准备 复合卷材施工温度适宜在5℃以上25℃以下进行，雨天禁止施工，施工中遇雨应做好防水措施，须在 3级以下进行，粘贴后的卷材防止被风刮起，可用重袋压住。 b)找平层水层表面含水量宜在30-50%之间；找平层水泥砂浆强度应达到7.5Mpa 时方可进行防水施 工，如果过于干燥应喷洒水直到合格。
防水卷材市场上的合成高分子防水卷材，种类繁多，可分为有胎和无胎两大类。一般的情况下，防水材料我们最常见的就是合成橡胶，合成树脂，以及两者的混合体为基料做成的，之后再加入化学助剂和填充原料，经久耐用。 （合成高子防水卷材-图例） 合成高分子防水卷材特点 （1）断裂伸长率高：合成高分子防水卷材的断裂伸长率都在100％以上，有的高达500％左右，可以较好地适应建筑工程防水基层伸缩或开裂变形的需要，确保防水质量。 （2）低温柔性好：一般都在2uY’以下，如：：元乙丙橡胶防水卷材的低温柔性在一代℃以下，因此，高分子防水卷材在低温条件下使用，可提高防水层的耐久性，增强防水层的适应能力。 匀质性好：合成高分子防水卷材均采用工厂机械化生产，生产过程中能较好地控制产品质星。（3）抗撕裂强度高：合成高分子防水卷材的撕裂强度都在25kN／m以上。 （4）耐腐蚀能力强：合成高分子防水卷材的耐臭氧、耐紫外线、耐气候等能力强，耐老化性能好，延长防水耐用年限。 （5）后期收缩大：大多数合成高分子防水卷材的热收缩和后期收缩均较大，常使卷材防水层产生
较大内应力加速老化，或产生防水层被拉裂、搭接经拉脱翘边等缺陷。 （合成高子防水卷材-图例） （6）拉伸强度高：合成高分子防水卷材的拉仲强度都在3MPa以上，最高的强度可达10MPa左村，可以满足施工和应用的实际要求。 （7）耐热性能好：合成高分子防水卷材在100℃以上的湿度条件下，一般都不会流淌和产少集中性气泡。 （8）施工技术要求高，斋熟练技术丁人操作。与基层完全粘结困难；搭接缝多，易产生接缝粘结本 善产生渗漏的问题，因此宜与涂料复合使用，以增强防水层的整体性，提高防水的可靠度。
1.5厚合成高分子防水涂料 1.技术参数 2.合成高分子防水涂料施工验收要求 一、品种： 反应型和水乳型防水涂料。 溶剂型防水涂料。 二、质量要求： 注:产品按拉伸性能分为I、Ⅱ两类 合成高分子防水涂料（挥发固化型）质量要求 三、厚度要求： 二道或三道以上设防（二布三涂）厚度不应小于1.5MM。
3.施工工艺流程： 基层处理→涂刷基层处理剂→附加层施工→大面防水层涂布→淋水或蓄水检验→保护层→隔离层施工→验收。 4.技术要求 1、基层处理：清理基层表面尘土、砂粒、砂浆硬块等。 2、涂刷基层处理剂：对于溶剂型防水涂料；可用相应的溶剂稀释后使用；也可用沥青溶液（即冷底子油）要求涂刷均匀，无露底、无堆积，应用刷子用力薄涂，使涂料尽量刷进基层表面的毛细孔中。 3、附加层施工。 4、甲乙组分混合（双组）其配料方法是将聚氨酯甲、乙组按产品说明书配比（另：有单组）。 5、第一遍涂膜施工：在基层处理剂基本干燥固化后（即表面不粘手）用塑料刮板或橡皮刮板均匀涂刷一遍涂膜，厚度为0.8-1.0mm涂量约1kg/m2涂刷应均匀一致,不得有漏刷,起泡等缺陷,若遇起泡,采用针刺消泡。 第二遍应待先涂的涂层干燥成膜后方可涂后一遍，涂刷方向与每一遍垂直，涂量略第一遍，厚度为0.5-0.8mm用量约为0.7kg/m2要求涂刷均匀不得漏涂、起泡。
6、胎体（玻璃丝布）长边搭接宽度不应小于50mm，短边搭接宽度不小于70mm；采用二层胎体（玻璃丝布）时上下层不得相互垂直铺设，搭接缝应错开，其间距不应小于幅宽的1/3。 7、待涂刷防水涂料实干后，蓄水检验，蓄水深度（最浅处）20-30mm。蓄水时间不少于24小时，如无渗漏即认为合格，如发现渗漏，应及时修补。
挂瓦坡屋面施工方案 1.工程概况： 该工程屋面包括平屋面、坡屋面，上面有塔楼及老虎窗。屋面防水层采用两道SBS改性沥青防水卷材，平屋面面层为细石砼保护层。坡屋面防水层采用一道SBS改性沥青防水卷材，面层为平瓦屋面。平屋面排水坡度为2％，坡屋面排水坡度为45°～70°。 2.施工顺序 坡屋面:基层清理→找坡层→找平层→防水层→钉顺水条→粘保温板→钉挂瓦条→挂瓦→细部处理→检查验收→淋水试验。 平屋面：基层清理→找坡层→找平层→防水层→保温板→钢筋网片→细石砼→嵌缝→细部处理→检查验收 3.主要施工方法 3.1找坡层(最薄处40厚膨胀水泥珍珠岩找坡) 3.1.1 配合比：1∶8（水泥∶珍珠岩） 3.1.2 所用材料的质量、技术性能及砂浆配合比，必须符合设计要求和规范规定。 3.1.3留置分格缝（兼做排气道）：每5m见方留10宽缝，缝内敷设Φ50PVC管，管身周体打孔，作为排气通道。出屋面排气管采用Φ50PVC管情况留设），同时要做好防水措施,排气孔高度自屋面最高点向上30㎝。其管体埋入屋面部分周体打孔。 3.1.4 坡度应满足设计要求。 3.2找平层(25(20、15)厚1∶3水泥砂浆找平层) 3.2．1 作业条件 ①基层（找坡层）应进行隐蔽工程检查验收，合格后方可进行找平层施工。 ②找平层的排水坡度应符合设计要求。 ③各种穿过屋面的预埋管件根部及基层与突出屋面结构（女儿墙、天井等）的交接处和基层的转角处，应按设计要求做好处理，并且找平层均应做成圆弧形，圆弧半径为100～150mm。 ④根据设计要求的坡度，弹线、找好规矩（包括天沟、檐沟的坡度），并进行彻底清理。 3.2.2操作工艺 (1)基层清理：将找坡层上面的杂物清理干净。 (2) 冲筋或贴灰饼，根据坡度要求，拉线找坡贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m；在排水沟、雨水口处找出泛水，冲筋后进行抹找平层。 (3) 找平层宜设分格缝，分格缝的设置同找坡层，缝内嵌填密封材料—沥青玛蹄脂。 (4)铺灰压头遍：沟边、拐角、根部等处应在大面积抹灰前先做，有坡度要求的部位，必
高分子自粘防水卷材 施 工 方 案 2019年9月15日
一、编制依据 1、施工图纸 2、施工组织设计 3、《地下工程防水技术规程》 GB50108-2008 4、《地下防水工程施工质量验收规范》GB50208-2011 二、工程概况 本工程为邵村动迁小区八期1#-7#楼地下室车库防水工程，由昆山市乐佳置业有限公司开发。本工程地下室底板、侧墙外侧均采用ES1.5厚MRW非沥青基高分子强力交叉膜自粘防水卷材。 三、施工准备 1、材料及要求： 1.1 1.5mm厚高分子自粘防水卷材： 1.1.1 规格：厚度1.5mm；宽度1.0mm；长度20m。 1.1.2 主要技术性能：拉伸性能拉力≥200N/50mm，最大拉力延伸 率≥150%；耐热性70°C，2h无位移、流淌、滴落；撕裂强度/N≥25； 低温柔性-25°C无裂纹；卷材与卷材剥离强度N/mm无处理及热老化 ≥1.0；与水泥砂浆剥离强度N/mm无处理≥1.0，热老化≥2.0；与 水泥砂浆浸水后剥离强度N/mm≥1.5。热老化（70°C，168h）拉力保持 率≥90%，伸长率保持率≥80%，低温柔性-23°C无裂纹。 1.2水泥凝胶：按水泥：水=2:1（重量比）的比例先将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；在气温高、基面干燥时，加入水泥用量约5%的聚合 物建筑胶（保水剂），即水泥：水：聚合物建筑胶=1:0.5:0.05用电动 搅拌机搅拌不少于5分钟。 1.3 其他材料： 1.3.1二甲苯：用于浸洗刷工具。 1.3.2 乙酸乙酯：用于擦洗手。 2.2 主要用具： 2.2.1基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水 管。 2.2.2施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶
合成高分子防水卷材屋面防水层 本章适用于采用高分子防水卷材铺贴屋面的防水工程。 一、材料要求 （一）合成高分子卷材，常用的有：三元乙丙一丁基橡胶防水卷材，规格：厚 1.2mm, 1.5mm,宽Im ,长20m；氯化聚乙烯一橡胶共混防水卷材，规格：厚 1.2mm, 1.5mm,宽Im、2m,长20m；氯化聚乙烯防水卷材，规 格：厚1.2mm,宽0.9m（20m/卷）。精品文档收集整理汇总 1三元乙丙一丁基橡胶防水卷材性能见表1-1。 表1-1 三元乙丙一丁基橡胶防水卷材性能表 2氯化聚乙烯一橡胶共混防水卷材技术性能见表1-2。 表1-2氯化聚乙烯一橡胶共混防水卷材技术性能 3氯化聚乙烯防水卷材技术性能见表1-3。 表1-3 氯化聚乙烯防水卷材技术性能
表2 合成高分子防水卷材配套材料选择 注：第节操作工艺中为三元乙丙防水卷材使用的配套材料，其他防水卷材按相应的配套材料使用。、主要机具 一般应配备的合成高分子防水卷材施工机具见下表。
三、作业条件 1屋面防水层施工前，应认真审核图纸做好技术交底。各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。防水层施工前，应经监理单位（或建设单位）检查验收。精品文档收集整理汇总 2防水层应由经资质审查后合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的 上岗证。 3铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。设备预埋件己安装好。精品文档收集整理汇总 4伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔 打洞或重物冲击。精品文档收集整理汇总 5防水层施工严禁在雨天、雪天和五级风及其以上时施工。高聚物改性沥青防水卷材采用冷粘法施工时环 境气温不得低于5C,热熔法施工时环境气温不得低于-10C。精品文档收集整理汇总 6基层坡度应符合设计要求，在坡度大于25%的屋面上施工时，应采取固定措施，固定点应密封严密。 7基层表面应保持干燥，并要平整、牢固，阴阳角转角处应做成圆弧或钝角。干燥程度的简易检验方法，
合成高分子防水卷材施工方法 合成高分子防水卷材以合成橡胶、合成树脂或两者共混体为基料,加入适量化学助剂与填充材料,采用橡胶或塑料加工工艺制成的合成高分子卷材,高分子防水卷材主要包括三元乙丙橡胶防水卷材、氯化聚乙烯--橡胶共混防水卷材、氯化聚乙烯防水卷材、氯磺化聚乙烯防水卷材以及聚氯乙烯防水卷材等,就是我国化学建材发展规划要求积极发展的新型防水材料。本文就金日制药一期工程制剂车间屋面防水工程来说明其施工方法。 一、工程概况及防水设计: 1、XXXXXXXX公司制剂车间及仓库就是由金日集团投资兴建,经设计院设计,XXXXXX 监理有限公司监理,XXXXXXXX承建,四层框架结构,建筑面积16000M2。厂房屋面设计为一道1、5mm厚,氯化聚乙烯-橡胶共混防水卷材。 2、本工程采用“XX”牌氯化聚乙烯-橡胶共混防水卷材,该材料以氯化聚乙烯树脂为 主要原料,并加入少量助剂及多种填充料,经塑炼、压延加工制成的,具有延伸率大,抗渗透性强,耐老化,使用寿命长,施工简便等特点。 3、产品指标: （1 ,深倒八字形的槽沟,然后把石渣清走,把沟槽吹干净,用填缝膏分二至三次填满裂缝,
每次间隔时间必须有15分钟之久,填满裂缝后用滚筒压平即可。 2)基层与突出屋面的结构(如女儿墙、管道、楼梯间外墙等部位)相连接的阴角,以及 基层与檐口、天沟、排水口、沟脊等相连接的转角处均应抹成光滑的圆弧形,其半径一般在100～200mm之间。 3)基层必须干燥,一般含水率以小于9%为宜。 4)在铺贴卷材防水层时,必须将基层表面的突起物、砂浆疙瘩等异物铲除,并将尘土 杂物彻底清扫干净。实践证明只清扫一次就是不够的,往往需要清扫多次,最后一次最好用高压吹风机进行清理,这样可以收到更好的效果。对阴仰角、、管道根、排水口等部位更应认真清理干净,如发现油污、铁锈等,要用砂纸、钢丝刷或溶剂清除。 二、施工材料: 1)防水卷材 : “XXXX”牌氯化聚乙烯-橡胶共混防水卷材。 2)基层处理剂:一般以聚氨酯--煤焦油系的二甲苯溶液或氯丁胶乳液等组成。主 要作用就是隔绝基层渗透来的水分与提高基层表面与合成高分子防水卷材之 间的粘接能力。 3)基层胶粘剂:该材料主要用于防水卷材与找平层之间的粘接。 4)卷材接缝胶粘剂:卷材接缝胶粘剂为卷材与卷材接缝粘接的专用胶粘剂。 5)卷材接缝密封剂:主要用于卷材与卷材搭接缝边缘以及卷材末端收头部位进行 密封处理。 6)二甲苯:二甲苯就是基层处理剂的稀释剂与施工机具的清洗剂。 7)乙酸乙酯:该材料主要用于擦洗手及被胶粘剂等材料污染的部位。 三、细部构造防水做法: 1、基层转角做法:基层转角处都应做成圆弧形,半径不应小于50mm,另外还须做胎体 增加材料附加层,附加层的平面与立面的宽度一般不得小于300mm。 2、水落口的防水做法:水落口杯与基面结构交接处会形成一道缝隙,应特意将缝隙 加大到深与宽均为20mm的凹槽,凹槽内嵌填密封材料,堵塞渗水通道,然后再在水落口周围直径500mm范围内加铺胎体增强材料,并应伸入杯口内不得小于50mm。 3、伸出屋面管道的防水做法,伸出屋面的管道周围应用水泥砂浆做成圆锥形的找平 台,台高200mm,并以30%找坡,在管四周与圆锥台交接部位应留20mm的凹槽,并嵌填密封材料,然后再做胎体增强处理。 四、卷材的施工方法:
亚邦滨湖花园 10、17#楼工程 瓦屋面 及 防水 工程 施 工 方 案 编制： 批准：
日期：年月日 瓦坡屋面施工方案 一、工程概况： 1.工程名称：亚邦滨湖花园一期10#、17#工程 2.建设单位：连云港亚邦龙涛置业有限公司 3.设计单位：常州同创建筑设计有限公司 4.施工单位：江苏润成建设工程有限公司 5.工程地址：灌南县堆沟镇紫腾街西侧 6.项目构成：本项目由10#、17#楼组成，建筑面积均为5984.4平方，该工程屋 面防水等级为二级，包括平屋面、坡屋面，。屋面防水层采用一道SBS（4厚）改性沥青防水卷材，平屋面面层为细石砼保护层。坡屋面防水层采用一道SBS改性沥青防水卷材，面层为平瓦屋面。平屋面排水坡度为1％，坡屋面排水坡度为1：2.5。 7.参考的标准及规范： 《屋面工程质量验收规范》GB50207-2002 《建筑工程施工质量验收统一标准》GB50300-2001 《坡屋面建筑构造》00J202-1(标准图) 二、主要施工顺序 具体屋面做法依据甲方下发的设计变更通知单为准 坡屋面:基层清理→找平层→防水层→粘保温板→找平层→水泥砂浆卧瓦→细部处理→检查验收→淋水试验。 平屋面：基层清理→找坡层→保温层→打平层→防水层→细部处理→检查验收 具体如下：坡屋面：屋面板随打随抹光—1：3水泥砂浆找平层15厚—SBS 改性沥青卷材防水层4厚—挤塑板100厚（32kg）—1：3水泥砂浆找平层20厚—1：3水泥砂浆卧瓦层最薄处20厚（配500×500钢筋网）—块瓦檐沟：钢筋砼楼板—1：6水泥焦渣打坡最薄处30厚—水泥砂浆找平层20厚—改性沥青防水卷材4厚—水泥砂浆保护层20厚 平屋面：最薄处30厚LC5.0轻集料砼找坡层—100厚挤塑板（32kg）—20厚1：3水泥砂浆找平层—4厚SBS高聚物改性沥青自带彩色板岩保护层 三、主要施工工艺 3.1平屋面找坡层(最薄处30厚LC5.0轻集料砼找坡层) 3.1.1配合比：LC5.0轻集料 3.1.2所用材料的质量、技术性能及砂浆配合比，必须符合设计要求和规范规定。
精心整理合成高分子防水卷材施工方案 一、工程概况 Xx工程，建筑面积为26004.9㎡，框架结构，屋面防水等级为二级，二道防水设置，底下一道防水层为合成高分子防水卷材，上面一层为4cm厚细石混凝土。其中大屋面（即屋面一）为倒置式保温上人屋面，小屋面（即屋面二）为非保温上人屋面。 二、编制依据 建筑施工图纸和设计变更文件。 《屋面工程质量验收规范》GB50207-2002。 其他相关技术资料。 二、准备工作 材料 应有产品合格证书和性能检测报告，防水卷材的品种、规格、性能等应符合现行国家产品标准和设计要求。材料进场后，应按下列规定抽样复验，并提出试验报告；不合格的材料，不得在屋面工程中使用。 对进场的卷材进行规格尺寸和外观质量检验（折痕、杂质、胶块、凹痕，每卷卷材的接头），并在外观质量检验合格的卷材中，任取一卷作物理性能检验。 物理检测内容：断裂拉伸强度、扯断伸长率、低温弯折、不透水性。 技术准备
熟悉施工图纸及相关规范。 做好技术交底工作和工人的安全教育。 基层要求 屋面找平层验收合格，并将表面清理干净，无酥松起砂起皮以及过大的裂缝现象。 三、防水卷材施工 铺贴防水卷材的一般要求 本工程防水卷材铺贴方向选用平行屋脊的方式施工，施工用的材料应是合格品并经过试验合格后方可使用，铺贴前应对基层进行认真的检查，发现问题处理后方可施工；严格按产品说明书施工，并尽量安排专业施工队伍进行施工；施工时应由低处开始向高处施工，上、下层及相邻两幅卷材的接缝应错开，搭接宽度为：长边≥70MM，短边≥100MM。铺贴时应将防水卷材展平压实，加强对接缝的处理，施工完后，对成品应加以保护。 2、节点处施工 在屋面防水工程施工时，既要注意大面积屋面的防水做法，也要注意各节点的防水做法，如：排气管出口、落水管屋面接口等。 屋面留孔处接上排气或落水管后要进灌浆，灌浆时要注意砂浆的使用方法。先用水清洗干净凿毛的孔口，后支模灌浆。灌到70%的高度时停止，待凝结后试水，试水不漏再灌二次浆，保证该处结构不漏水。 在做防水层时，把卷材贴到排气管壁10CM位置，使管壁与结构连一体而不漏，在落水管口，用聚胺脂涂膜涂上管口内壁，得以盖上水篦子在各转角处多附加一层防水薄膜。 3、屋面防水质量要求 1）屋面不得有渗漏和积水现象。
什么是合成高分子防水卷材呢？都是到高分子防水卷材好，那么这种合成的质量如何呢？据了解这种防水卷材是以合成树脂和合成橡胶或两者的共混体为基料，加入适量的填充剂、化学助剂，采用密炼、挤出或压延等橡胶或塑料的加工工艺所制成的可卷曲的片状防水材料。近年合成高分子防水卷材作为性能优良的防水卷材发展迅速，其中以1.5厚合成高分子防水卷材应用广泛，下面我们来详细了解它的施工方法。 【合成高分子防水卷材施工工艺】 施工工艺主要有热施工工艺、冷施工工艺和机械固定工艺三种，施工时应根据不同的设计要求、材料和工程的具体情况选用合适的施工方法。 1.热施工工艺一般分为热熔法、热玛蹄脂粘贴法和热风焊接。热熔法是采用火焰加热器将热熔型防水卷材底部的热熔胶熔化，并进行粘贴，主要用于热塑性合成高分子防水卷材搭接缝焊，而卷材的厚度小于3mm或覆面材料为铝膜时不宜采用热熔施工法；热玛蹄脂粘贴法是采用边浇热玛蹄脂边滚铺油毡的形式逐层铺贴，是一种传统施工方法，主要用于石油沥青油毡三毡四油或二毡三油的叠层铺贴；热风焊接是采用热空气焊枪加热防水卷材搭接缝，并进行粘结主要用于热塑性
合成高分子防水卷材搭接缝焊，而卷材的厚度小于3mm或覆面材料为铝膜时不宜采用热熔施工法； 热玛蹄脂粘贴法是采用边浇热玛蹄脂边滚铺油毡的形式逐层铺贴，是一种传统施工方法，主要用于石油沥青油毡三毡四油或二毡三油的叠层铺贴；热风焊接是采用热空气焊枪加热防水卷材搭接缝，并进行粘结，主要用于热塑性合成高分子防水卷材搭接缝焊接。 2.冷施工工艺施工时不需加热，一般分为冷粘法、冷玛蹄脂粘贴法和自粘法。冷粘法是采用胶粘剂将卷材与基层、卷材与卷材粘结，主要适用于合成高分子卷材及高聚物改性沥青防水卷材；冷玛蹄脂粘贴法是采用工厂配制好的冷用沥青胶结材料直接涂刮，并粘贴油毡，主要用于石油沥青毡三毡四油或二毡三油的叠层铺贴； 自粘法是采用带有自粘胶的防水卷材直接进行粘结，不需涂刷胶材料，主要适用于带有自粘胶的合成高分子防水卷材及高聚物改性沥青防水卷材。 3.机械固定工艺一般分为压埋法和机械钉压法。压埋法主要用于空铺法、倒置屋，施工时卷材与基层大部分不粘结，并且上面采用卵石等压埋，搭接缝及周围全粘；机械钉压法多用于木基层铺设高聚物改性沥青卷材，通常是采用镀锌钢或铜钉等固定卷材防水层。
目录 一、工程概况 0 二、编制依据 0 三、坡屋面做法 0 四、主要施工顺序 0 五、主要施工工艺 0 5.1屋面找平层 (1) 5.2找平层 (1) 5.3彩色水泥瓦屋面 (2) 5.4 作业条件 (3) 5.5施工工艺 (4) 六、质量、安全与环境保护控制要点 (7) 6.1 材料的关键要求 (7) 6.2职业健康安全关键要求 (7) 6.3 环境关键要求 (7) 七、质量标准: (7) 八、安全及保证措施 (8)
挂瓦坡屋面施工方案 一、工程概况: 本工程坡屋面为段办综合楼、职工浴室、职工食堂、单身宿舍楼、信号楼五栋独立框架楼, 坡屋面面积合计约2300㎡。其中段办综合楼1050㎡, 职工浴室450㎡, 职工食堂200㎡, 单身宿舍楼350㎡, 信号楼210㎡。 二、编制依据: 1.本工程设计图纸; 2.《土建工程施工工艺标准》 3.《建筑施工安全检查标准》JGJ59-99 4.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130- 5.《建筑施工高处作业安全技术规范》 6.《混凝土结构工程施工质量验收规范》GB50204- 7.《工程建设标准强制性条文》 8.《建筑工程施工质量验收统一标准》( GB50300- ) 9.《屋面工程质量验收规范》GB50207- 10. 《坡屋面建筑构造》00J202-1(标准图) 三、坡屋面做法: 1、彩色水泥瓦; 2、 1:3水泥砂浆卧瓦层; 3、ф6钢筋网片, 纵筋@500, 横筋按瓦长定; 4、预埋ф10锚筋, 双向中距1000, 与钢筋网片焊牢; 5、 20厚1:3水泥砂浆找平; 6、屋顶混凝土结构层。 四、主要施工顺序 坡屋面:基层清理→20厚1:3水泥砂浆找平层→挂ф6钢筋网片与锚筋焊牢→1:3水泥砂浆卧瓦层→挂瓦→细部处理→检查验收→淋水试验。 五、主要施工工艺
高分子丙纶防水卷材施工工艺 一：产品说明高分子丙纶复合防水卷材该产品在充分研究现有防水、防渗类产品的基础上，根据现代防水工程、对防水、防渗材料的新要求研制而成的。 该产品是选用多层高分子合成片状材料，采用新技术，新工艺复合加工制造的一种新型防水材料。 产品构成：聚乙烯丙纶多层高分子复合防水卷材主要是以无纺布和聚乙烯为主要原料，经添加助剂改善性能制造的一种有增强保护层、防老化层、防水层和增粘增强层四层片状材料为一体的复合型防水卷材。 材料选用：制造聚乙烯丙纶双面复合防水卷材产品的原材料都是经过精选的材料，均是符合制造防水卷材技术要求的新型高技术性能材料，保证产品质量优良。 芯层主防水层材料：线性低密度聚乙烯具有很好的抗拉强度、断裂伸长率、耐冲击性、耐穿刺性、耐低温柔性和耐环境应力开裂性。 表面增强层材料：纺粘法丙纶长丝无纺布具有优良的抗拉强度、法向剥离强度和耐环境老化性。 紫外线屏蔽材料：中色素炭黑具有适宜的粒径，优异的屏蔽吸
收紫外线效果和抗热氧化效果。协同抗氧剂：硫代二丙酸二月桂酯具有显著协同抗氧化稳定效果。 产品特点： （1）该产品由不同材料组成，产品性能得到显著提高，特别是该产品单独设有防老化层，大大提高了产品使用寿命，可达50年以上。 （2）该产品上下两表面粗糙，无纺布纤维成无规则交叉结构，形成立体网孔，使其抗拉强度高、抗渗能力强、低温柔性好、膨胀系数小、温升效应低、变形适应能力强、摩擦系数大、可与多种粘接剂配合使用，粘接效果良好。 （3）该产品与水泥基面粘接时可采用水泥素浆做粘接剂，水泥素浆可直接进入卷材表面的网孔中，随水泥凝固为一体，水泥素浆不存在老化、霉变、水解等问题，故粘接永久牢固，不宜剥离。 （4）用该产品施工后的防水层表面可直接进行装修装饰（如贴瓷砖、地板砖、马赛克、抹水泥浆等）。 （5）使用该产品施工对找平层（基层）含水率没有特殊要求，只要没有明水即可施工，而且施工质量可靠。 （6）该产品是树脂类聚乙烯系列高分子防水卷材，是一种无毒无污染的绿色环保型产品。产品技术性能产品主要技术性能指标不透水性30 min Mpa ≥0.3 抗拉强度Mpa ≥9 伸长率% ≥80 抗老化保持率抗拉强度保持率% 伸长保持率% 低温柔性保持率%

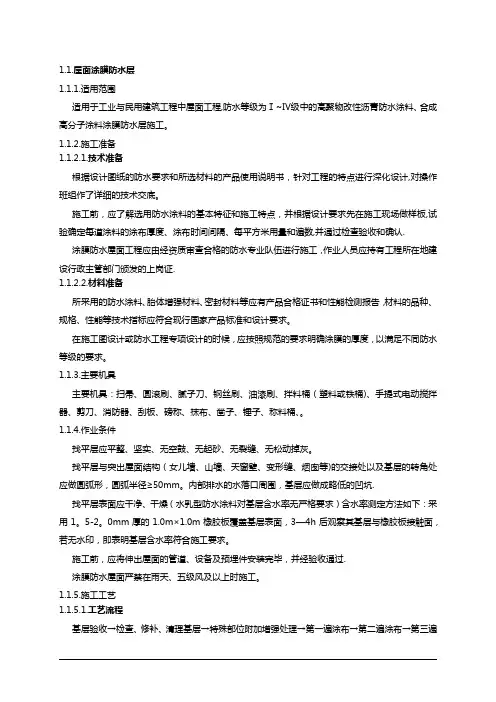

1.1.屋面涂膜防水层 1.1.1.适用范围 适用于工业与民用建筑工程中屋面工程，防水等级为Ⅰ~Ⅳ级中的高聚物改性沥青防水涂料、合成高分子涂料涂膜防水层施工。 1.1. 2.施工准备 1.1. 2.1.技术准备 根据设计图纸的防水要求和所选材料的产品使用说明书，针对工程的特点进行深化设计，对操作班组作了详细的技术交底。 施工前，应了解选用防水涂料的基本特征和施工特点，并根据设计要求先在施工现场做样板,试验确定每道涂料的涂布厚度、涂布时间间隔、每平方米用量和遍数，并通过检查验收和确认。 涂膜防水屋面工程应由经资质审查合格的防水专业队伍进行施工，作业人员应持有工程所在地建 设行政主管部门颁发的上岗证。 1.1. 2.2.材料准备 所采用的防水涂料、胎体增强材料、密封材料等应有产品合格证书和性能检测报告，材料的品种、规格、性能等技术指标应符合现行国家产品标准和设计要求。 在施工图设计或防水工程专项设计的时候，应按照规范的要求明确涂膜的厚度，以满足不同防水等级的要求。 1.1.3.主要机具 主要机具：扫帚、圆滚刷、腻子刀、钢丝刷、油漆刷、拌料桶(塑料或铁桶)、手提式电动搅拌器、剪刀、消防器、刮板、磅称、抹布、凿子、锤子、称料桶、。 1.1.4.作业条件 找平层应平整、坚实、无空鼓、无起砂、无裂缝、无松动掉灰。 找平层与突出屋面结构(女儿墙、山墙、天窗壁、变形缝、烟囱等)的交接处以及基层的转角处应做圆弧形，圆弧半径≥50mm。内部排水的水落口周围，基层应做成略低的凹坑。 找平层表面应干净、干燥(水乳型防水涂料对基层含水率无严格要求)含水率测定方法如下：采用1.5-2.0mm厚的1.0m×1.0m橡胶板覆盖基层表面，3-4h后观察其基层与橡胶板接触面，若无水印，即表明基层含水率符合施工要求。 施工前，应将伸出屋面的管道、设备及预埋件安装完毕，并经验收通过。 涂膜防水屋面严禁在雨天、五级风及以上时施工。 1.1.5.施工工艺 1.1.5.1.工艺流程 基层验收→检查、修补、清理基层→特殊部位附加增强处理→第一遍涂布→第二遍涂布→第三遍
平屋面坡屋面防水施工工 艺标准 The following text is amended on 12 November 2020.
平屋面防水施工工艺标准 一、工艺流程 1、适用范围 平屋面SBS卷材防水与聚氨脂涂膜组合防水层施工。 2、工艺流程 基层处理→聚氨脂防水层施工→闭水试验→保护层施工→炉渣找坡层→找平层施工→SBS防水卷材施工→苯板保温层施工→刚性层施工。 3、基层处理 （1）出屋面管道、烟道、落水口等安装完成，并采用细石混凝土吊洞；女儿墙等出屋面墙体应在防水完成高度处留出泛水槽。完成后对屋面结构板进行24小时闭水；如发现混凝土结构有裂缝，应对裂缝进行修补。 （2）平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm；在楼板混凝土面应清理干净，不平的应采用1:3水泥砂浆找补平。 （3）将基层清扫干净，基层应平整、清洁干燥，立墙面不得出现空鼓、开裂返沙等现象。 4、聚氨脂防水涂料 （1）阴阳角部位、管洞周边采用厚200mm宽同种类聚氨酯涂膜作为加强层。 （2）立墙面、地面分多遍均匀涂刷厚双组份非焦油聚氨脂（Ⅱ型）防水涂料，上口必须进入泛水槽。 5、闭水试验 JS完成后，应闭水24小时，检查防水质量。如出现漏水，应修补后方可隐蔽。 6、按图纸设计要求做1:3水泥砂浆20 mm 厚JS防水保护层、炉渣找坡层及找平层，找平层表面应压光。平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm。 7、涂刷冷底子油 冷底子油要涂刷均匀，不得漏底，干燥后方能进行卷材施工。 8、SBS卷材附加层 平立面交接处、转折处、阴阳角处，需设置500 mm宽附加层卷材，平立面平均展开。 9、SBS卷材大面施工 （1）卷材厚度3mm，采用热熔法施工，与基层满粘。 （2）SBS卷材长边短边搭接长度均为不小于100mm，搭接范围必须焊接牢固，接口应溢出热熔的沥青，并将接口封死。 （3）卷材上口必须全部收入泛水槽内，并固定牢固，采用油膏封闭。泛水槽最低不得低于屋面完成后最高处以上250mm。落水口部位应做特殊处理。 10、对有保温的，按图纸要求做保温层。 11、刚性层 上人屋面按图纸设计要求做40mm 厚C20 细石混凝土保护层（掺4%防水粉），内配φ4＠200X200 单层双向冷拔低碳钢丝网片，四周墙根处设伸缩缝，缝宽20 mm，缝内嵌填油膏；按不大于6m间距要求设分格缝，缝宽10mm，缝内钢筋断开、并嵌填油膏。 二、控制标准及注意事项 1、卷材厚度、胎体及聚氨脂品牌应符合合同要求，材料进场后需要见证取样送检，检验合格后才能使用。 2、结构自防水是屋面防水的重要组成部分，JS防水层是对结构自防水的补充。在屋面结构施工，应尽量使用低塌落度的混凝土，振捣密实，如有必要，可使用防水混凝土。混凝土原浆表面收光。出屋面的墙体泛水槽及以下墙体在结构施工期间采用混凝土与顶板同时浇筑，可降低该部墙体根部渗水的可能性。泛水槽深度不得小于50mm，采用砂浆抹光。女儿墙压顶必须设混凝土压带，并向内设不小于50mm的挑檐。 3、结构板闭水，最多可见结构板有渗水现象，不得出现滴水现象。屋面最高处蓄水深度30～50mm。并安排专人检查记录。发现渗漏应分析原因并整改，整改完成后再次闭水，直至无渗漏发生。 4、防水单位与总包单位必须进行工作面交接，每次移交均需进行交接，形成书面交接记录。
