《电气控制及PLC 应用》复习资料
一、填空题
1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。
2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。 3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。 4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
5．电磁式电器分为（直流）和（交流）两大类，都是利用（电磁铁）的原理制成的。 6．刀开关接线时，电源进线应接在（静插座）一边的进线端，用电设备应接在（动触刀）一边的出线断。
7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造成触电事故 8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。 9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。 11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。
12．速度继电器主要用于笼型异步电动机的（反接）制动控制。 13．接近开关又称做（无触点）行程开关。
14．熔断器主要由（熔体）和（安装熔体的熔管）组成。 15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。 16．常用的短路保护电器是（熔断器）和（自动空气断路器）。 17．常用的过载保护电器是（热继电器）。
18．PLC 的硬件是由（主机）、（I/O 扩展模块）和各种外部设备组成。 19．PLC 的软件系统由（系统程序）和（用户程序）组成。
20．PLC 执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。
21．通常一条PLC 指令由（步序号）、（助记符）和（元件号）三部分组成。 22．PLC 等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。
23．状态转移图中，每一状态提供：（驱动负载）、（指定转换条件）、（置位新状态）三个功能。 二、选择题
1．接触器属于（ A ）电器。
A ．有触点
B ．无触点
2．吸引线圈的作用是将（ A ）。
A ．电能转换为磁场能
B ．磁场能转换为电能
3．（ A ）不会产生涡流和磁滞损耗。
A ．直流接触器
B ．交流接触器
4．根据外界输入信号来控制电路通断的自动切换电器是（ B ）。
A ．接触器
B ．继电器 5．常用的过载保护电器是（
C ）。
A ．接触器
B ．继电器
C ．热继电器
D ．自动空气断
路器
6．常用的短路保护电器是（ D ）。 A ．接触器
B ．继电器
C ．热继电器
D ．自动空气断
路器
7．直流电器的线圈能否串联使用？（ A ） A ．能 B ．不能 8．交流电器的线圈能否串联使用？（ B ）
A ．能
B ．不能
9．电气控制系统中，常用的起过载保护作用的电器是（ B ）。
A ．自动空气开关
B ．热继电器
C ．接触器
D ．电磁式电压
继电器
10．（ A ）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。
A ．接触器
B ．继电器
C ．接近开关
11．下列属于PLC 用户程序的是（ D ）。
A ．系统管理程序
B ．用户程序编辑和指令解释程序
C ．标准子程序
D ．逻辑符号图 12．某PLC 的I/O 点数为3072点，那么该PLC 属于（ C ）。
A ．小型PLC
B ．中型PLC
C ．大型PLC
D ．超大型PLC
13．PLC 等效的输入继电器由什么驱动？（ B ）。
A ．PLC 内部信号
B ．外部信号
C ．程序内部指令
D ．定时
器信号
14．PLC 等效的输出继电器由什么驱动？（ C ）
A ．输入信号
B ．外部信号
C ．程序内部指令
D ．定时器信号 15．PLC 中的什么继电器相当于继电器控制电路中的中间继电器？（ B ）
A ．输入继电器
B ．辅助继电器
C ．输出继电器
D ．顺序控制继
电器 16．下列哪种是表示数据按“字节”寻址方式进行数据的存取（ C ）。
A ．I3.2
B ．Q0.0
C ．IB3
D ．VD100 17．在PLC 梯形图中，哪种软继电器的线圈不能出现（ A ）。 A ．输入继电器 B ．辅助继电器 C ．输出继电器 D ．变量存储器 18．PLC 中，什么软继电器的触点才可以驱动外部负载（ C ）。
A ．输入继电器
B ．辅助继电器
C ．输出继电器
D ．变量存储器
三、简答题
1．什么是电器?
——凡是根据外界特定信号自动或手动地接通或断开电路，实现对电路或非电对象控制的电工设备都称为电器。
2．什么是低压电器？
——工作在交流电压1200V ，或直流1500V 及以下的电路中起通断、保护、控制或调节作用的电器产品叫做低压电器。
3．交流电磁铁的短路环是如何消除振动和噪声的？
——短路环把铁心中的磁通分为两部分，即不穿过短路环的和穿过短路环的，切滞后，使合成吸力始终大于反作用力，从而消除振动和噪声。
4．电弧是如何产生的？对电路有何影响？常用的灭弧方法有哪些？
——在大气中断开电路时，如果被断开电路的电流超过某一数值，断开后加在触点间隙两端电压超过某一数值（在12~20V 之间）时，则触点间隙中就会产生电弧。
——电弧产生后，一方面使电路仍旧保持导通状态，延迟了电路的断开；另一方面会烧毁触点，缩短电器的使用寿命。
——常用的灭弧方法有——机械灭弧；电动力灭弧；磁吹灭弧；窄缝灭弧；栅片灭弧；气吹灭弧。
5．PLC 执行程序的过程分为哪三个阶段？其工作方式的主要特点是什么？ ——PLC 执行程序的过程分为输入采样或输入处理、程序执行和输出刷新或输出处理三个阶段。
——工作方式的主要特点是采用扫描周期循环扫描、集中输入与集中输出的方式。这种“串行”工作方式可以避免继电器控制系统中触点竞争和时序失配问题，使PLC 具有可靠性高，抗干扰能力强的优点，但也存在输出对输入在时间上的响应滞后，速度慢的缺点。
6．可编程控制器如何按I/O 点数分为哪几类？
——可编程控制器如何按I/O 点数分小型、中型和大型3种。I/O 点数在256点及以下的，属于小型；I/O 点数在256～2048点，属于中型；I/O 点数在2048点及以上的，属于大型。
7．简述PLC 控制系统设计的基本原则
——1）充分发挥PLC 的功能，最大程度地满足被控对象的控制要求；2）在满足控制要求的前提下，力求使控制系统简单、经济，使用及维修方便；3）保证控制系统安全可靠；4）在选用PLC 时，在I/O 点数和内存容量上适当留有余地，以满足今后生产的发展和工艺的改进。
8．简述PLC 程序设计的一般步骤
——1）对于较复杂的系统，需要绘制系统功能表（简单控制系统可省去）；2）
设计梯形图程序；3）根据梯形图编写语句表清单；4）对程序进行模拟测试及及修改，直到满意为止。
四、阅读分析题（答案仅供参考）
1．试说明图1、2、3电路的控制功能（是什么控制电路），并分析其工作原理（过程）。图1解答：
是一台三相异步电动机定子串电阻降压启动的控制电路。 其工作过程如下：
1KM 线
圈得电 常开触点 闭合，自锁
常开触点 闭合，M 定子中接入R 降压启动 KT 线圈得 闭合→2KM 电，延时后 闭合，自锁
断开，1KM 线圈失电 断开
闭合，M 正常运行 按2SB →2KM 线圈失电→M 停转
按
1SB
图2解答：
是异步电动机Y—△降压启动控制电路。
其工作过程如下：
按SB1→KM1、KM2失电→电动机M停转
一、简答题（20分）

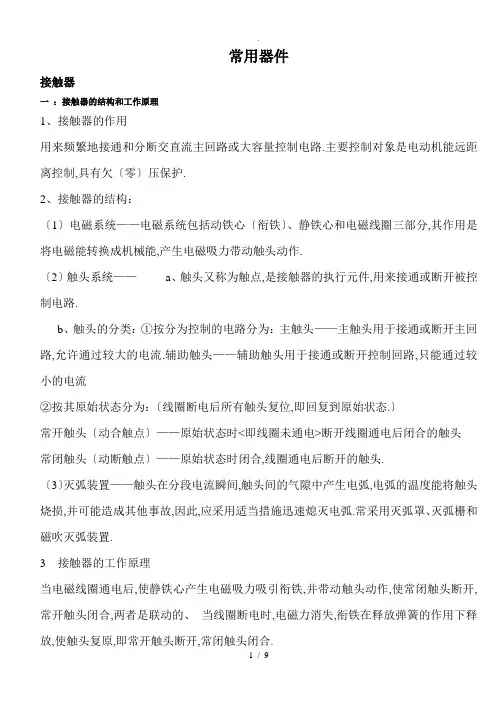

1、电磁接触器主要由哪几部分组成？简述电磁接触器的工作原理。（4分）
电磁接触器一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座等几部分组成。接触器根据电磁原理工作：当电磁线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触点动作，使常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁力消失，衔铁在释放弹簧的作用下降放，使触点复原，即常开触点断开，常闭触点闭合。
2、中间继电器的作用主要有哪几个方面？（2分）
(1) 当电压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器被当作一级放大器用。
(2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。
3、简述可编程序控制器（PLC）的定义。（3分）
可编程控制器（PLC）是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
4、简答PLC系统与继电接触器系统工作原理的差别。（4分）
组成器件不同；
触点数量不同；
实施控制的方法不同；
工作方式不同。
5、电气原理图中所有电器元件的可动部分通常以电器处于非激励或不工作的状态和位置的形式表示，其中常见的器件状态有哪些？（4分）
1) 继电器和接触器的线圈在非激励状态。
2) 断路器和隔离开关在断开位置。
3) 零位操作的手动控制开关在零位状态，不带零位的手动控制开关在图中规定的位置。
4) 机械操作开关和按钮在非工作状态或不受力状态。
5) 保护类元器件处在设备正常工作状态，特别情况在图样上加以说明。
6、简答三菱FX2N系列PLC的STL步进梯形指令有什么特点？（3分）
转移源自动复位；
允许双重输出；
主控功能。
二、填空题（每空0.5分，共27分）
1、接触器按其线圈的电源类型以及主触点所控制主电路电流的种类，分为交流接触器和直流接触器。
2、时间继电器按延时的方式可分为通电延时型、断电延时型和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器触点分为常开延时闭合触点、常闭延时断开触点、常开延时断开触点和常闭延时闭合触点四类。
3、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是基本单元，内部包括CPU、存储器、输入输出口及电源；其输入输出总点数为32点，其中输入点数为16点，输出点数为16点；其输出类型为继电器型。
4、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K 500；如果选用定时器T210，其定时时间常数值应该设定为K 5000。
5、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为MPS、MRD和MPP，其中MPS和MPP指令必须成对出现，而且这些栈操作指令连续使用应少于11次。
6、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。
7、PLC开关量输出接口按PLC机内使用的器件可以分为继电器型、晶体管型和晶闸管型。输出接口本身都不带电源，在考虑外驱动电源时，需要考虑输出器件的类型，继电器型的输出接口可用于交流和直流两种电源，晶体管型的输出接口只适用于直流驱动的场合，而晶闸管型的输出接口只适用于交流驱动的场合。
8、三菱FX2N系列PLC的STL步进梯形的每个状态提供了三个功能：驱动处理、转移条件、相继状态。
9、PLC用户程序的完成分为输入处理、程序执行、输出处理三个阶段。这三个阶段是采用循环扫描工作方式分时完成的。
10、FX2N系列PLC编程元件的编号分为二个部分，第一部分是代表功能的字母。输入继电器用X表示，输出继电器用Y表示，辅助继电器用M表示，定时器用T表示，计数器用C表示，状态器用S表示。第二部分为表示该类器
图1
形接线
件的序号，输入继电器及输出继电器的序号为 八 进制，其余器件的序号为 十 进制。
11、PLC 编程元件的使用主要体现在程序中。一般可以认为编程元件与继电接触器元件类似，具有线圈和常开常闭触点。而且触点的状态随着线圈的状态而变化，即当线圈被选中（得电）时， 常开 触点闭合， 常闭 触点断开，当线圈失去选中条
件（断电）时， 常闭 触点闭合， 常开 触点断开。和继电接触器器件不同的是，作为计算机的存储单元，从实质上说，某个元件被选中，只是代表这个元件的存储单元置 1 ，失去选中条件只是代表这个元件的存储单元置 0 。由于元件只不过是存储单元，可以无限次地访问，PLC 的编程元件可以有 无数多 个触点。
五、分析设计题。（17分） 1、根据下图回答问题。（9分）
主电路控制电路a 控制电路b 控制电路c
1) 从图中的主电路部分可知，若KM1和KM2分别闭合，则电动机的定子绕组所接两相电源 对调 ，结果电动机 转向 不同。2) 控制电路a 由相互独立的 正转 和 反转
起动控制电路组成，两者之间没有约束关系，可以分别工作。按下SB2， KM1 得电工作；按下SB3， KM2 得电工作；先后或同时按下SB2、SB3，则 KM1 与 KM2 同时工作，两相电源供电电路被同时闭合的KM1与KM2的主触点 短路 ，这是不能允许的。3) 把接触器的 常闭辅助触点 相互串联在对方的控制回路中，就使两者之间产生了制约关系。接触器通过 常闭辅助触点 形成的这种互相制约关系称为 互锁 。4) 控制电路b 中， 正转 和 反转 切换的过程中间要经过 停 ，显然操作不方便。5) 控制电路c 利用 复合 按钮SB2、SB3可直接实现由 正转 切换成 反转 ，反之亦然。

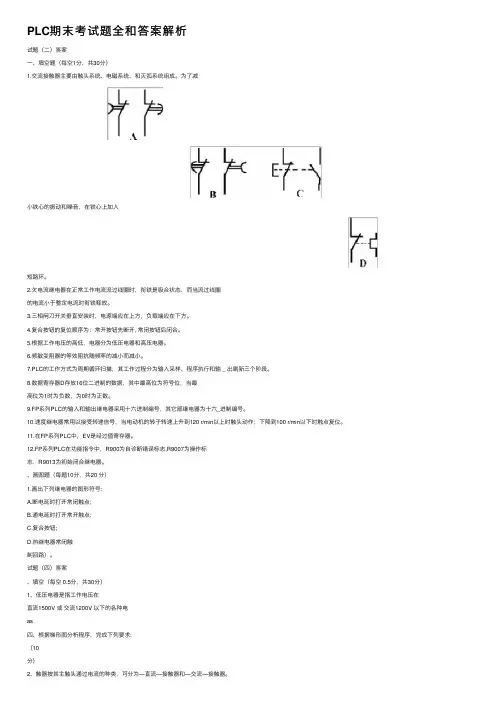

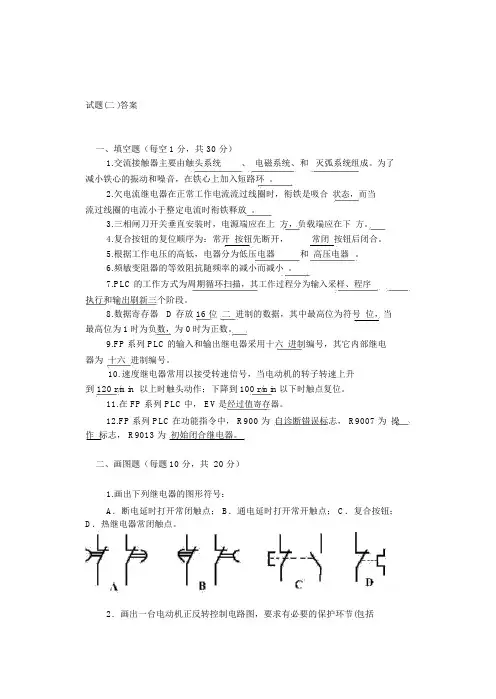

一、填空题（每空1分，共30分）
1.交流接触器主要由 触头系统 、 电磁系统 、和 灭弧系统 组成。为了减小铁心的振动和噪音，在铁心上加入 短路环 。
2.欠电流继电器在正常工作电流流过线圈时，衔铁是 吸合 状态，而当流过线圈的电流小于整定电流时衔铁 释放 。
3.三相闸刀开关垂直安装时，电源端应在 上 方，负载端应在 下 方。
4.复合按钮的复位顺序为： 常开 按钮先断开， 常闭 按钮后闭合。
5.根据工作电压的高低，电器分为 低压电器 和 高压电器 。
6.频敏变阻器的等效阻抗随频率的减小而 减小 。
7.PLC 的工作方式为 周期循环扫描 ，其工作过程分为输入采样、程序执行和输出刷新三个阶段。
8.数据寄存器D 存放 16 位 二 进制的数据，其中最高位为 符号 位，当最高位为1时为 负 数，为0时为 正 数。
9.FP 系列PLC 的输入和输出继电器采用 十六 进制编号，其它内部继电器为 十六 进制编号。
10.速度继电器常用以接受转速信号，当电动机的转子转速上升到 120 r/min 以上时触头动作；下降到 100 r/min 以下时触点复位。 11.在FP 系列PLC 中，EV 是 经过值 寄存器。
12.FP 系列PLC 在功能指令中，R900为 自诊断错误标志，R9007为 操作 标志，R9013为 初始闭合继电器 。
一、填空（每空0.5分，共30分）
1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电器。
2、触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
4、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。
5、速度继电器主要用作_反接制动_控制。
6、时间继电器是指__用来实现触点延时接通或延时断开的控制_的电器。
7、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。这种图就是电气控制系统图。电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图三种图 。
8、在机床电控中，短路保护用_熔断器_；过载保护用热继电器_；过电流保护用_过电流继电器_。
9、PLC 的每一个扫描过程分为三个阶段，分别是： 输入采样阶段、程序执行阶段 和输出刷新三个阶段。
10、机床中最常见的降压起动方法有Y- 转换、定子绕组串电阻和自耦变
压器（补偿器）降压起动三种。
11. 可编程序控制器是一种数字运算的电子系统，专为工业 环境下应用而设计。它用可编
程的存储器，用来在内部存储执行逻辑运算 、 须序控制 、定时 、 计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。
12. FP1-40型可编程序控制器，共有输入、输出点208__个，其中输入点的点号从__X0__到_X12F__， 输出点的点号从_Y0-.到_Y12F_。
13. 机床上常用的电气制动控制线路有两种即___反接制动___和__能耗制动________。
14. ＰＬＣ的英文全称是___Programmable_ Logic Controller____。 15. 在FP1中，R9013的功能是初始闭合继电器。
16．自动控制系统有两中最基本的形式分别是_开环控制_、_闭环控制___。 17．在控制系统中,若通过某种装置将反映输出量的信号引回来去影响控制信号，这种作用称为__反馈__。
18．对于一个自动控制系统的性能要求可以概括为三个方面：_稳定性__、_准确性_和_快速性__。
19、触头的结构形式有 桥式触头、指形触头。
20、接触器用于远距离频繁地接通或断开交直流 主电路 及大容量控制电路的一种自动开关电器。
21、接触器的额定通断能力是指其主触头在规定条件下可靠地 接通和分断 的电流值。
22、继电器是一种利用各种物理量的变化，将 电量或非电量 的变化转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使在同一电路或另一电路中的其他器件或装置动作的一种控制元件。
23、继电器的调节装置用以改变继电器的 动作参数 。 24、低压电器按用途分：低压配电电器、 低压控制电器 等。
25、电磁式继电器反映的是电信号，当线圈反映电压信号时，为 电压 继电器；当线圈反映电流信号时，为电流继电器。
26、电磁式电压继电器线圈 并接 在电路电压上，用于反映电路电压大小。 27、电磁式电流继电器线圈串接在电路中，用于反映电路 电流 的大小。 28、三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用 △ 接法的电动机。 一、填空题：（每空0.5分,共25分）
1．选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器_；控制直流负载则选用_直流接触器。
2．接触器选用时，其主触点的额定工作电压应_大于_或_等于_负载电路的电压，主触点的额定工作电流应大于或_等于负载电路的电流，吸引线圈的额定电压应与控制回路_电压相匹配_。
３．中间继电器的作用是将一个输入信号变成_多个_输出信号或将信号进行放大_。
4．试举出两种不频繁地手动接通和分断电路的开关电器：＿刀开关＿、＿转换开。
QF
3~
M
KM1
KM2
KM2
KM1
SB1
SB2
KM1L11
L21
L21
L11
KM1SB2SB1
KM1
KM2
KM2
L11
L 21
SB3
KM2
FR FR KM1
SB3KM2
FR
FR
KM2SB3
KM1KM2
KM2
KM1
SB1
SB2KM1
L11
L21
SB3SB2
5．试举出两种主令电器：按钮＿____、__行程开关__。
6．试举出组成继电器接触器控制电路的两种电器元件：熔断器＿、＿热继电器＿＿。
7．当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。当电路发生＿短路＿或＿流过超过1.2额定电流时，熔体熔断切断电路。
8．熔断器熔体允许长期通过1.2倍的额定电流，当通过的电流越大，熔体熔断的时间越短。
9．凡是继电器感测元件得到动作信号后，其触头要经过__一段时间才动作的电器称为延时____继电器。
10．当接触器线圈得电时，使接触器＿常开触点＿闭合、常闭触电＿断开。
11.热继电器是利用电流的_热效应_原理来工作的保护电器。它在电路中主要用作三相异步电动机的_过载保护_。
12．PLC输出端接线分为独立输出和公共输出两种。
13. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括＿程序输入＿、＿程序执行、＿输出刷新三个阶段。
14．说明下列指令意义。
DF上升沿微分指令ST 常开触点与母线连接指令NOP 空操作指令。
15．PLC的输入/输出继电器采用十六制进行编号，其输入继电器的字符号为WX。
16．按国标规定，“停止”按钮必须是红色色，“启动”按钮必须是绿色色。
17．笼型异步电动机减压起动控制方式有星-三角形，串电阻、和自耦变压器起动。
18．笼型异步电动机常用的电气制动方式有能耗和反接两种。
19．热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
20．PLC的输入/输出继电器按位或字进行寻址。
21.按动作原理分,可以将电器分为自动电器和非自动电器.
22. ＰＬＣ程序执行可分为三个阶段，分别是输入采样、程序执行、输出刷新。
二、选择题：（每小题1分，共15 分）
1 ．一台额定电压为220V 的交流接触器在交流220V 、直流220V 的电源上均可使用。（×）
2 ．交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。（×）
3 ．交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动与噪声。（√ ）
4 ．直流接触器比交流接触器更适用于频繁操作的场合。（×）
5 ．低压断路器又称为自动空气开关。（√）
6 ．只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。（×）
7 ．直流电磁铁励磁电流的大小与行程成正比。（√ ）
8 ．闸刀开关可以用于分断堵转的电动机。（×）
9 ．熔断器的保护特性是反时限的。（√ ）
10 ．低压断路器具有失压保护的功能。（√ ）
11 ．一定规格的热继电器，其所装的热元件规格可能是不同的。（√ ）
12 ．无断相保护装置的热继电器就不能对电动机的断相提供保护。（×）
13 ．热继电器的额定电流就是其触点的额定电流。（×）
14 ．热继电器的保护特性是反时限的。（×）
15 ．行程开关、限位开关、终端开关是同一种开关。（×）
一、填空题（每空1分，共20 分）
1、笼型异步电动机降压起动控制方式有星-三角形，串电阻和自耦变压器降压起动。
2、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
3、笼型异步电动机常用的制动方式有：电气制动和机械制动。
4、电气控制图一般分为主电路和控制电路两部分。
5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。
6、FP1指令系统可分为基本指令和高级指令两大类。
7、R901C是1秒时钟特殊辅助继电器。
8、说明下列指令意义：
ST 初始加载指令OT输出指令
AN/与非指令KP保持指令
SET置位指令RST复位指令
二、选择题（每题２分，共20分）
１、由于电弧的存在，将导致（A ）
A电路分断时间加长B电路分断时间缩短C电路分断时间不变D分断能力提高
2、熔断器的额定电流与熔体的额定电流（B ）
A是一回事B不是一回事 C 不确定
3、甲乙两个接触器，欲实现互锁控制，则应（C ）
A在甲接触器的线圈电路中串入乙接触器的动断触点
B在乙接触器的线圈电路中串入甲接触器的动断触点
C在两接触器的线圈电路中互串对方的动断触点
D在两接触器的线圈电路中互串对方的动合触点
4、断电延时型时间继电器它的延时动合触点为（D ）
A延时闭合的动合触点B瞬动动合触点C瞬时闭合延时断开的动合触点D瞬时断开延时闭合的动合触点
5、电压继电器与电流继电器的线圈相比，具有的特点是（B ）
A电压继电器的线圈与被測电路串联
B电压继电器的线圈匝数多，导线细，电阻大
C 电压继电器的线圈匝数少，导线粗，电阻小
D电压继电器的线圈匝数少，导线粗，电阻大
6、同一电器的各个部件在图中可以不画在一起的图是（A ）
A电气原理图B电器布置图C电气按装接线图D电气系统图
7、下列电器中不能实现短路保护的是（B）
A熔断器B热继电器C过电流继电器D空气开关
8、在延时精度要求不高，电源电压波动较大的场合应选用（A）
A空气阻尼式时间继电器B晶体管式时间继电器C电动式时间继电器D上述三种都不合适
9、CJ20－160型交流接触器在380V时的额定电流是（A）
A160A B20A C100A D 80A
10、按钮，行程开关，万能转换开关按用途或控制对象分属于下列哪一类（C）
A 低压保护电器B低压控制电器 C 低压主令电器D低压执行电器
三、判断题（每题１分，共10分）
1、接触器不具有欠压保护的功能。（×）
2、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。（×）
3、万能转换开关本身带有各种保护。（√）
4、低压断路器具有失压保护的功能。（√ ）
5、一台额定电压为220V 的交流接触器在交流220V 和直流220 的电源上均可使用。（×）
6、电动机采用制动措施的目的是为了停车平稳。（×）
7、闸刀开关安装时刀开关在合闸状态下手柄应该向下，能倒装或平装。（×）
8、Y0501属于输出继电器，其线圈可以由程序自由驱动。（√）
9、低压断路器可以用在频繁通断电路的场合。（×）
10、在FP1系统中使用WR左移位寄存器指令，可以在任意寄存器中移位。（×）
成都电子机械高等专科学校2009——2010 工厂电气控制技术期末测试题 一、选择题 （每题4个选项，只有1个是正确的，将正确的选项填入括号内） 1.电气图中，断路器的符号为（ D ）。 （A）K （B）D （C）L （D）DL 2.不属于笼型异步电动机降压启动方法的是（ D ）启动。 （A）自耦变压器降压（B）星形一三角形换接 （C）延边三角形（D）在转子电路中串联变阻器 3.中小容量异步电动机的过载保护一般采用（ C ）。 （A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器 4.笼型异步电动机的延边三角形启动方法，是变更（ C ）接法。 （A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（ B ）。 （A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y 6.异步电动机的反接制动是指改变（ A ）。 （A）电源电压（B）电源电流（C）电源相序（D）电源频率 7.异步电动机的能耗制动采用的设备是（ B ）装置。 （A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器 8. 在电动机的连续运转控制中，其控制关键是 1, 。 ①自锁触点②互锁触点③复合按钮④机械联锁 9. 下列低压电器中可以实现过载保护的有 1,4 。 ①热继电器②速度继电器 ③接触器④低压断路器⑤时间继电器 10. Y－△降压启动可使启动电流减少到直接启动时的 2 。 1 ① 1/2 ② 1/3 ③ 1/4 ④3 11. 下列属于低压配电电器的是 3 。 ①接触器②继电器③刀开关④时间继电器 12. 表示电路中各个电气元件连接关系和电气工作原理的图称为 1 。 ①电路图②电气互联图 ③系统图④电气安装图 13. 交流接触器是利用 4 配合动作的一种自动控制电器。
考试题型 第一部分填空题 第一章常用低压控制电源(33’) 1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。 2、接触器主要由电磁系统、触头系统和灭弧装置组成。 3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。 4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。 5、时间继电器按延时方式可分为通电延时和断电延时。 6、速度继电器主要有定子、转子和触头3个部分组成，动作转速在120r/min 左右，复位转速在100r/min以下。 7、低压断路器又称自动空气开关或自动开关。 8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。 9、当低压电网发生人体触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。 10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。 11、低压隔离器也称刀开关，品种主要有低压刀开关、熔断器式刀开关和组合开关3种。 12、位置开关按其结构不同可分为直动式、滚轮式和微动式。 第二章电气控制线路的基本原则和基本环节(26’) 1、电气控制线路的表示方法有：电气原理图、电气元件布置图和电气安装接线图3种。 2、电气控制工程图中，文字符号分为基本文字符号和辅助文字符号。 3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压 器减压启动、Y-△减压启动和延边三角形减压启动等。 4、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、发电制 动和电容制动等。
5、三相异步电动机的调速方法有：改变电动机定子绕组的磁极对数p、改 变电源频率f1和改变转差率s等。 第三章可编程控制器基础(14’) 1、PLC的存储器单元可分为两个部分：系统程序存储器和用户程序存储器。 2、PLC的输入单元通常有直流、交流和交直流3种类型。 3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。 4、PLC的运行周期一般可分为输入采样、程序执行和输出刷新3个阶段。 5、一个继电接触器控制系统必然包括3个部分：输入部分、逻辑电路部分 和输出部分。 第四章S7-200 PLC的系统配置(6’) 1、PLC的存储器主要用于存放：系统程序、用户程序和工作状态数据。 2、S7-200 PLC的接口模块有数字量I/O模块、模拟量I/O模块和智能模块等。 第五章S7-200 PLC的指令系统(34’) 1、使用SIMATIC指令集，可以用梯形图、功能块图和语句表编程语言编程。 2、S7-200 PLC的指令参数所用的基本数据类型有1位布尔型(BOOL)、8位 字节型(BYTE)、16位无符号整数(WORD)、有符号整数(INT)、32位无符号 双字整数(DWODE)、有符号双字整数(DINT)、32位实数型(REAL)。 3、PlC的存储器分为程序区、系统区、数据区3个部分。 4、S7-200 PLC定时器的时基有3种：1ms、10ms、100ms。 5、S7-200 PLC定时器有3种类型：TON(通电延时)、TONR(有记忆通电延时)、TOF(断电延时）。 6、S7-200 PLC计数器有3种类型：增计数、减计数、增减计数。 7、S7-200 PLC寻址方式有3种：立即寻址、直接寻址、间接寻址。 8、用户程序可分为3个程序区：主程序、子程序、中断程序。 9、每一个SCR程序段中均包含3个要素：输出对象、转移条件、转移目标。 10、S7-200 系统提供3个顺序控制指令：顺序控制开始指令(LSCR)、顺序 控制转移指令(SCRT）、顺序控制结束指令(SCRE)。 第九章S7-200可编程控制器的通信与网络(22’) 1、按照传输数据的时空顺序，数据的通信可分为并行通信和串行通信两种。 2、串行通信按信息传输格式分为同步通信和异步通信。 3、按串行通信的数据在通信线路进行传送的方向可分为单工、半双工和全 双工通信方式3种。
中南大学现代远程教育课程考试复习题及参考答案 电气控制技术 一、填空题： 1.低压电器基本结构是、和灭弧装置。 2.在交流接触器的铁心上一定要安装，目的是。 3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。 4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有 效。但启动转矩也只有直接用△接法启动时，因此只适用于启动。 5.反接制动时，当电机接近于时，应及时防止。 6.伺服电动机为了防止“反转”现象的发生，采用的方法。 7.低压电器的基本结构是、、。 8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。 9.机床电气控制是对控制对象进行控制。 10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法 的不同可分为：能耗制动、再生制动、反接制动。 11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三 种：。 12.电动机的降压起动控制电路主要有：、、自耦变压器及延边 三角形降压起动。 13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。 14.直流电机的调速方法有、、。 15.笼型异步电机的降压起动方法有：、、。 16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控 制运动部分的行程大小、运动方向或进行限位保护。 17.接触器可用于频繁通断电路，又具有保护作用。 18.伺服电机又称电机，在自动控制系统中作为元件。它将输入的电压信 号变换成转矩和速度输出，以驱动控制对象。 19.速度继电器是用来反映变化的自动电器。动作转速一般不低于300r/min，复位转 速约在。 20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引 起，造成人身和设备安全事故。接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。 二、判断题： 1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。（） 2.中间继电器主要用途是：信号传递和放大，实现多路同时控制，起到中间转换作用。（） 3.热继电器和过电流继电器在起过载保护作用时可相互替代。（） 4.选用空气式时间继电器要考虑环境温度的影响。（） 5.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。（） 6.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路 保护。（） 7.刀开关安装时，手柄要向上装。接线时，电源线接在上端，下端接用电器。（） 8.按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。（） 9.交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。（） 10.交流接触器铁心端嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动和噪声。（）
课题一 一、填空题 1、低压开关主要用于__________、___________以及___________和_________电路。 2、常用的低压开关的主要类型有________、____________、___________等。 3、HK系列开启式负荷开关一般应__________________安装在控制屏或开关板上，不能________装，接线时____________和____________不能反接。 4、HK系列开启式负荷开关适用于接通或断开有_________而无_________的电路。 5、组合开关多用于在机床电气控制线路中作为电源的__________，也可以作为不频繁的_______和_____________电路、__________和___________等用。 二、判断题 1、低压开关可以用来直接控制任何容量的电动机的启动、停止和正反转。（） 2、HK系列开启式负荷开关不宜分段有负载电路。（） 3、HK系列开启式负荷开关若带负载操作时，动作越慢越好。（） 4、HK系列开启式负荷开关的安装，除垂直安装外，也可以倒装或横装。（） 5、组合开关可用作频繁的接通或断开电路，换接电源和负载。（） 三、选择题 1、低压开关一般为____________ A、非自动切换电器 B、自动切换电器 C、半自动切换电器 2、功率小于___________电动机的控制电路仍可采用HK系列开启式负荷开关。 A、5.5KW B、7.5KW C、10KW 3、DZ5-20型自动空气开关的电磁脱扣器用作__________ A、过载保护 B、短路保护 C、欠压保护 四、问答题 1、常用低压开关有哪几种？ 2、安装HK系列开启式负荷开关时应该注意些什么？ 3、自动空气开关具有什么特点？其用途是什么？
机床电气控制实习报告 姓名： 系别： 班级 学号： 指导老师： 完成日期：
实习一：CM6132型车床 过程： 1.弄懂CM6132型车床电气控制线路的工作原理。 2.床电气控制线路接线步骤是：先接主电路，后接控制电路，再信号电路和照明电路。尽量接完一个回路后另个回路，切勿心急乱套，一步一步，确保连接正确。 3.线路连接完后，要认真做全面的检查。从两方面检查：一是根据机床电气控制原理图的主电路·控制电路顺序，观察导线是否连接或错漏接。二是用万用表检查关联的电器元件是否接通。 4.检查后，请老师来指导操作（通电）和问答。在此之前，自己要懂得如何从头到尾操作机床的工作。而且说出其工作顺序与原理。 5. CM6132型车床电气控制实物图
实习总结： 通过自己亲手接线，同组的同学合作，老师的指点，学会普通机床电气控制线路的安装，明白机床的工作原理，各种电器元件的结构原理和功能。如：交流接触器的自动通断，欠压失压和自锁，连锁的作用。热继电器的过载保护和整定值的调定：范围为电机的额定电流的1.1~1.2倍。桥式整流跬堆直流输出正·负极的判别。中间继电器的增加触点数量，中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。行程开关的远程自动控制和限位作用。还有熔断器，控制变压器，多路开关，组合开关等等。 心得与体会： 这是一次学以致用的最好考验，我们也非常珍惜这次机会，很认真地完成实习。深刻地体会到成功的喜悦的失败的无奈。不管怎样，我们都很努力地追求达到完美，把这次实习当作以后到社会工作的岗位上，把本分的事情做好，就是社会奉献者的一份子。实习成功与否，对我们以后做事习惯和找工作有很大影响。因为实习中不仅考验我们对专业知识的熟练掌握和个人做事能力，而考验我们的团体合作精神，这些在社会生存是非常必须的。无论各种实习，我们都认真对待，对我们养成好习惯非常重要，对我们生活与学习有很大帮助。 CM6132型车床电气控制原理图如下：
《电气控制》复习资料 一、填空题 1.按用途分类，低压电器分为(控制电器)、(主令电器)、(保护电器)、(配电电器)和(执行电器)。 2.按执行机能分类，低压电器分为(有触点)电器和(无触点)电器。 3.按工作原理分类，低压电器分为(电磁式电器)和(非电量控制电器)。 4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。 6.刀开关接线时，电源进线应接在(静插座)一边的进线端，用电设备应接在(动触刀)一边的出线断。 7.使用铁壳开关时，外壳应可靠(接地)，防止以外漏电造成触电事故8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)组成。9.(直流)接触器不会产生涡流和磁滞损耗，所以不发热。 10.继电器是一种根据(外界输入)信号来控制电路通断的自动切换电器。11.继电器和接触器相比用于切换(小电流)的控制电路和保护电路，故继电器没有(灭弧)装置，也无(主辅)触点之分。 12.速度继电器主要用于笼型异步电动机的(反接)制动控制。13.接近开关又称做(无触点)行程开关。 14.熔断器主要由(熔体)和(安装熔体的熔管)组成。15.断路器主要由(触点)、(灭弧系统)和(脱扣器)组成。16.常用的短路保护电器是(熔断器)和(自动空气断路器)。17.常用的过载保护电器是(热继电器)。 18.PLC的硬件是由(主机)、(I/O扩展模块)和各种外部设备组成。19.PLC的软件系统由(系统程序)和(用户程序)组成。 20.PLC执行程序的过程分为(输入采样或输入处理)、(程序执行)和(输出刷新或输出处理)三个阶段。 21.通常一条PLC指令由(步序号)、(助记符)和(元件号)三部分组成。22.PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为(“软继电器”)。 23.状态转移图中，每一状态提供：(驱动负载)、(指定转换条件)、(置位新状态)三个功能。二、选择题 1.接触器属于( A )电器。 A.有触点
机床电气控制技术试题及答案 一、填空题： 1、电器按动作性质分为手动和自动电器。 2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。 3、电流继电器的励磁线圈应串接于被测量电路。 4、中间继电器具有触点对数多，容量小的特点。 5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。 6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。 7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。 8. 中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。 10. 交流接触器从结构上看是由触头系统、触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。二、选择题
1. 在低压电器中，用于短路保护的电器是（ B ）。 A. 过电流继电器 B. 熔断器 C. 热继电器 D. 时间继电器 2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。 A. 过电压继电器 B. 熔断器 C. 热继电器 D. 时间继电器 3. 下列不属于主令电器的是（ D ）。 A. 按钮 B. 行程开关 C. 主令控制器 D. 刀开关 4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。 A. 按钮 B. 交流接触器 C. 主令控制器 D. 断路器 5. 下列不属于机械设备的电气工程图是（ D ）。 A. 电气原理图 B. 电器位置图 C. 安装接线图 D. 电器结构图 6、接触器是一种自动控制电器，其作用是：（C ） （A）不频繁地接通或断开电路 （B）频繁地接通或断开电路，但不具备任何保护功能。 （C）频繁的接通或断开电路，且具有一定的保护功能。 （D）和普通开关的作用基本相同，只是能够控制的距离较远。
工厂电气控制技术复习资料 、单选题 1. 某调速系统调速范围为150 —1500转/分，要求静差率为 0.02，此时该系统的静态转 速降是（A ）。 = 1500 n max、 150 10n（仁） n 二n max、二1500 0.02 _ 3 n ~ D（1 —、）一10（1-0.02）一3 A. 3 B . 5 C . 10 D . 30 2. 某直流调速系统最高理想转速为 1450转/分，最低理想空载转速 250转/分，额定负载 静态速降为50转/分，该系统调速范围为（ C ）。 A . 3 B . 6 C . 7 D . 8 6-n N - n02 50 150 二 0.2 D n max6 n N (1450-50) 0.2 二7 n n N(1-、) 50(1-0.2) 3.某直流调速系统额定最高转速为1450转/分, 该系统调速范围为10,静差率为0.1 , 额疋负载时转速降洛为（C ）。 A . 5.11 B .10.11 C .16.11 D .20.11 n 二n max、_ D(1-、) 1450 0.1 - 10(1-0.1) 16.1 1 4 ?双闭环调速系统在启动过程中调节作用主要靠（ D ）的作用。 A. P调节器 B . I调节器 C .速度调节器 D .电流调节器 5 .采用晶闸管通断控制法的交流电路（ B ）。 A .存在高次谐波 B .不存在高次谐波 C .存在少量的高次谐 D .有时存在高次谐波有时不存在高次谐波 6 .晶闸管调速系统中，PI调节器中的电容元件发生短路就会出现（ A ）。 A .调速性能下降 B .超速运行 C .无法调速 D .低速运行 7 .异步电机串级调速采用的电路是（ B ）电路。 A .无源逆变 B .有源逆变 C .普通逆变 D .整流 8 .为了保持小容量调速系统晶闸管不受冲击电流的损坏，在系统中应采用（ D ）。 A .电压反馈 B .电流正反馈 C .转速负反馈 D .电流截止负反馈 9.转速负反馈调速系统在稳定运行过程中，转速反馈线突然断开，电动机的转速会（A ）。D
机床电气控制实验报告 The latest revision on November 22, 2020
《机床电气控制》实验报告 单位______________________ 班级______________________ 学号______________________ 姓名______________________ 实验组____________________ 实验日期__________________ 实验一各种常见低压电器的识别、结构和使用方法（2节） 一、实验目的 1、掌握按钮、交流接触器、小型电磁式继电器、热继电器、行程开关、断路 器、熔断器、漏电断路保护器、万能转换开关、倒顺开关、变压器的型号识别、结构、测试及使用方法。 2、掌握导线的横截面积、色标的识别、选用、连接方法。 二、实验器材及工具
三、实验内容 1、按钮 理解按钮的用途。正确识别按钮的型号和参数的含义，掌握按钮的使用方法，用万用表测量按钮触头的好坏。 2、交流接触器 理解交流接触器的用途。正确识别交流接触器的型号和参数的含义，拆卸交流接触器，认识交流接触器的结构。掌握交流接触器的使用方法。用万用表测量交流接触器触头的好坏。 3、小型电磁式继电器
理解电磁式继电器的用途。正确识别继电器的型号和参数的含义，掌握继电器的使用方法。 4、热继电器 理解热继电器的用途。正确识别热继电器的型号和参数的含义，掌握热继电器的使用方法。掌握热继电器的整定电流调节方法。 5、行程开关 理解行程开关的用途。正确识别行程开关的型号和参数的含义，掌握行程开关的使用方法。用万用表测量行程开关触头的好坏。 6、断路器 理解断路器的用途。正确识别断路器的型号和参数的含义，掌握断路器的使用方法。用万用表测量断路器的好坏。 7、熔断器 理解熔断器的用途。正确识别熔断器座和熔体的型号和参数的含义，掌握熔断器座和熔体的使用方法。用万用表测量熔断器座及熔体的好坏。 8、漏电断路保护器 正确识别漏电断路保护器的型号和参数的含义，掌握漏电断路保护器的使用方法。用万用表测量漏电断路保护器的好坏。并通电测试漏电断路保护器是否工作正常。

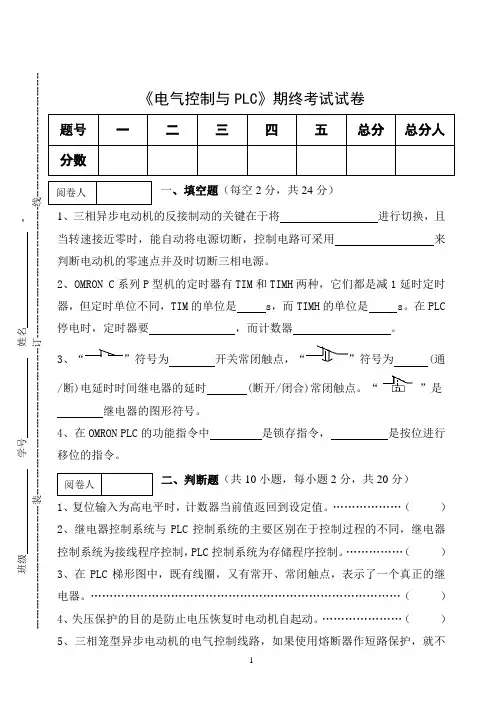

电气控制与P L C应用期 末考试卷子 Revised as of 23 November 2020
试卷一 一、填空题。（30分，每空分） 1、说明下列指令意义： ON 并联的常闭触点 ALD电路块的串联指令 OLD 电路块的并联指令 LD 装载指令 LPS 入栈指令 TON 通电延时定时器指令 AN串联的常闭触点 CTU加计数器指令 2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。 3外部的输入电路接通时，对应的输入映像寄存器为 1 状态， 梯形图中对应的常开触点接通，常闭触点断开。 4、点动控制要变为长动控制，需在启动按钮上加上自锁环节。 5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。 6、电气控制图一般分为论主电路和控制电路两部分。 7、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。 8、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP 模式。（RUN，STOP） 二、指出下列电路有何错误应如何改进（画图说明）（15分） 评分标准：能正确画出电气互锁的给5分。两个机械互锁画出的给10分，少画一个扣5分 三、写出下图语句表。（10分）
四、简答题（15分） 试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗（5分） 相同：电磁机构相同；（5分） 不相同：用途不同。接触器用于自动接通和断开大电流负荷电路。中间继电器用于增加控制点数或信号放大。 不需要。（5分） 五、设计控制一台电动机长动和点动的电气控制电路。 （主电路6分，控制电路9分，共 15分） 要求：1．有启动和停止及点动按 钮；2．有短路和过载保护。请画 出主电路和控制电路。 评分标准：画出主电路的给6分，没 有画保险的扣2分，没有画过载保护 的扣2分接接触器没有正确换向的扣 4分。 控制电路：没有启动按钮的扣分，没 有停止按钮的扣分。没有画自锁的扣 分 没有画电气互锁的扣分 六、试用PLC来实现第五题的控制。 要求1。画出I/O分配图；2。画出 梯形 图或写出语句表。（I/O分配图5 分，画出梯形图或写出语句表 10 分） 评分标准：没有画出扣I/O分配图5分，其中少一输入和输出扣1分。画出梯形图或写出语句表 10分）两个网络少一个扣5分，其中每网络少一环节扣1分

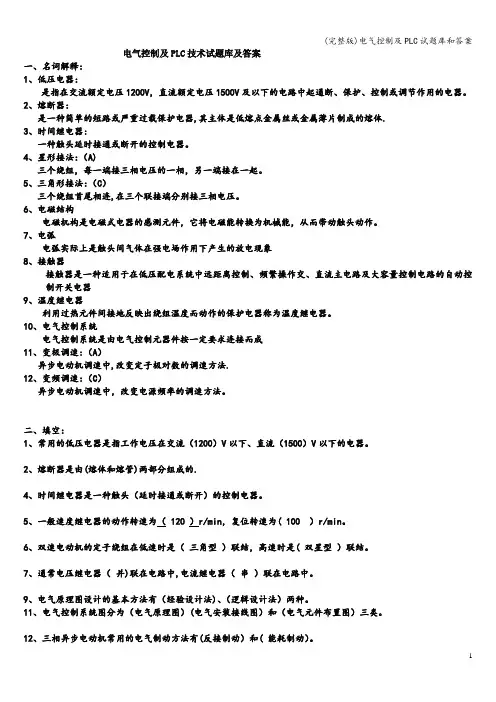

电气控制技术试题库及答案 一、名词解释：（每题5分） 1、低压电器：（B） 是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。 2、主令电器：（B） 自动控制系统中用于发送控制指令的电器。 3、熔断器：（B） 是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。 4、时间继电器：（B） 一种触头延时接通或断开的控制电器。 5、电气原理图（B） 电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图 6、联锁（C） “联锁”电路实质上是两个禁止电路的组合。K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。 7、自锁电路：（C） 自锁电路是利用输出信号本身联锁来保持输出的动作。 8、零压保护（B） 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。 9、欠压保护（B） 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。 10、星形接法：（A） 三个绕组，每一端接三相电压的一相，另一端接在一起。 11、三角形接法：（C） 三个绕组首尾相连，在三个联接端分别接三相电压。 12、减压起动（A） 在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。13、主电路：（A） 主电路是从电源到电动机或线路末端的电路，是强电流通过的电路， 14、辅助电路；（B）
辅助电路是小电流通过电路 15、速度继电器：（C） 以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。 16、继电器：（C） 继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式) 17、热继电器：（C） 是利用电流的热效应原理来工作的保护电器。 18、交流继电器：（C） 吸引线圈电流为交流的继电器。 19、全压起动：（C） 在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。 20、电压：（A） 电路两端的电位差 21、触头 触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。 22、电磁结构 电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。23、电弧 电弧实际上是触头间气体在强电场作用下产生的放电现象 24、接触器 接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器 25、温度继电器 利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。 26、点动电路 按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转， 27、电气控制系统 电气控制系统是由电气控制元器件按一定要求连接而成 28、变极调速：（A） 异步电动机调速中，改变定子极对数的调速方法。 29、电器元件位置图 电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图 30、电器元件接线图 电气安装接线图是电气原理图的具体实现形式，它是用规定的图形符号按电器元件的实际位置和实际接线来绘制的 31、变频调速：（C） 异步电动机调速中，改变电源频率的调速方法。 二、填空：（每题2分） 1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。(B) 1200、 1500 2、选择低压断路器时，额定电压或额定电流应( )电路正常工作时的电压和电流。(C)
第一章继电接触逻辑控制基础习题参考答案 一、何谓电磁式电器的吸力特性与反力特性？为什么两者配合应尽量靠近？ 解： 与气隙δ（衔铁与静铁心之间空气间吸力特性是指电磁机构在吸动过程中，电磁吸力F at 隙）的变化关系曲线。 反力特性是指电磁机构在吸动过程中，反作用力（包括弹簧力、衔铁自身重力、摩擦阻力）Fr与气隙δ的变化关系曲线。 为了使电磁机构能正常工作，其吸力特性与反力特性配合必须得当。在吸合过程中，其吸力特性位于反力特性上方，保证可靠吸合；若衔铁不能吸合，或衔铁频繁动作，除了设备无法正常工作外，交流电磁线圈很可能因电流过大而烧毁。在释放过程中，吸力特性位于反力特性下方。保证可靠释放。 二、单相交流电磁铁短路环断裂或脱落后，工作中会出现什么故障？为什么？ 解： 电磁铁的吸引线圈通电时，会出现衔铁发出振动或较大的噪声。这时因为，当流过吸引线圈的单相交流电流减小时，会使吸力下降，当吸力小于反力时，衔铁与静铁心释放。当流过吸引线圈的单相交流电流增大时，会使吸力上升，当吸力大于反力时，衔铁与静铁心吸合。如此周而复始引起振动或较大的噪声。 三、触头设计成双断口桥式结构的原因是什么？ 解： 触头设计成桥式双断口触点是为了提供灭弧能力。将电弧分成两段，以提高电弧的起弧电压；同时利用两段电弧的相互排斥的电磁力将电弧向外侧拉长，以增大电弧与冷空气的接触面，迅速散热而灭弧。见教材第7页的图1-6所示。 四、交流接触器在衔铁吸合前线圈中为什么会产生很大的电流？ 解： 交流接触器的线圈是可等效为一个电感和电阻串联，铁心越大，电感量越大。则感抗越大。在吸合前,由于铁心与衔铁不吸合，磁阻很大,电感量就小，阻抗就小，所以电流大。当铁心和衔铁吸合后，磁阻小，电感量增大，感抗增大，所以电流小。 直流接触器通的是直流电流，电感在直流电流下近似于短路。线圈的直流电阻很大，电流变化不大。 五、从结构、性能及故障形式等方面说明交流接触器与直流接触器的主要区别是什么？ 解： 结构方面：两者的组成部分一样。交流接触器的线圈一般做成粗而短的圆筒形，并绕在绝缘骨架上。直流接触器的线圈做成长而薄的圆筒形，且不设骨架。直流接触器线圈匝数多，但线圈导线线径较细。交流接触器的铁心是用硅钢片铆叠而成的，铁心和衔铁形状通常采用E型。直流接触器的铁心用整块铸钢或铸铁制成，衔铁采用拍合式。交流接触器的铁心装有短路环。直流接触器没有。交流接触器的灭弧装置常采用双断口电动力灭弧、纵缝灭弧和栅片灭弧。直流接触器常采用磁吹式灭弧。交流接触器的主触头是三对（对应三相交流电），直流接触器的主触头是二对（对应正负极）。交流接触器的线圈通交流电流，直流接触器的线圈通直流电流。
《机床电气控制综合实验》报告 学院：工学部 专业：机械电子工程 班级：12机工A1 姓名：李书越 学号： 20124812091 指导教师：何玉安，汪伟明 日期： 2015.7.6 ~ 2015.7.10
上海第二工业大学《机床电器控制综合实验》报告 目录 一、实验目的和要求 (3) 1.1实验目的 (3) 1.2设计要求 (3) 二、机床结构特点与控制要求 (4) 2.1设备结构 (4) 2.2运动形式 (4) 2.3控制要求 (5) 三、电器控制线路设计 (6) 3.1主回路的设计 (6) 3.2控制电路的设计 (7) 3.3信号指示灯与照明电路 (9) 3.4控制电路电源 (9) 四、电器元件的选择 (10) 4.1电动机的选择 (10) 4.2电源引入开关Q (11) 4.3熔断器FU1、FU2、FU3 (11) 4.4接触器 (12) 4.5热继电器的选择 (12) 4.6中间继电器 (12) 4.7变压器 (13) 五、电气元件明细表 (13) 六、绘制主电路和控制电路 (15) 七、机床电器控制原理 (15) 7.1电机正转 (15) 7.2电动机电动机正转反接制动 (15) 7.3电机反转 (15) 7.4反转反接制动 (16) 7.5冷却泵电机启动 (16) 7.6液压启动电机启动 (16) 八、思考题 (17) 8.1列出转换开关SA的动作表？ (17) 8.2 CM6132型车床共有几个动作？ (17) 九、实训小结 (17) 十、参考资料 (18) 十一、附录 (19) 11.1电气控制图 (19) 11.2仿真接线图 (19) 2
1、常用的低压电器是指工作电压在交流（1200 ）V以下、直流（1500 ）V以下的电器。 2、选择低压断路器时，额定电压或额定电流应（）电路正常工作时的电压和电流。 不小于 3、行程开关也称（）开关，可将（）信号转化为电信号，通过控制其 它电器来控制运动部分的行程大小、运动方向或进行限位保护。 限位机械位移 4、按钮常用于控制电路，（）色表示起动，（）色表示停止。 绿红 5、熔断器是由（）两部分组成的。 熔体和熔管 6多台电动机由一个熔断器保护时，熔体额定电流的计算公式为（）I＞（1.5~2.5 ）INmax+ 刀IN 。 7、交流接触器是一种用来（）接通或分断（）电路的自动控制电器。 频繁主 8、交流接触器共有（）个触头，其中主触头为（）个，辅助触头为（）个。 14 6 8 9、时间继电器是一种触头（）的控制电器。 延时接通或断开
10、一般速度继电器的动作转速为（）r/min，复位转速为（）r/min。 120 100
11、三相异步电动机的能耗制动可以按（）原则和（）原则来控制。 时间速度 12、反接制动时，当电机接近于（）时，应及时（）。 零断开电源防止反转 13、双速电动机的定子绕组在低速时是（）联结，高速时是（）联 结。 三角形双星形 14、通常电压继电器（）联在电路中，电流继电器（）联在电路中。 并串 15、自锁电路是利用（）来保持输出动作，又称“自保持环节”。 输出信号本身联锁 16、在机床电气线路中异步电机常用的保护环节有 短路过载零压和欠压 18、电气原理图一般分为（）和（）两部分画出。 主电路和辅助电路 19、电气原理图设计的基本方法有（）两种。 经验设计逻辑设计 20、异步电动机的转速公式n=( n= 60fh(^s) P
《电气控制技术》试题库及答案 一、名词解释：（每题 5 分） 1、低压电器： 是指在交流额定电压 1200V，直流额定电压 1500V 及以下的电路中起通断、保护、控制或调节作用的电器。 2、主令电器： 自动控制系统中用于发送控制指令的电器。 3、熔断器： 是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。 4、时间继电器： 一种触头延时接通或断开的控制电器。 5、电气原理图 电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图 6、联锁 “联锁”电路实质上是两个禁止电路的组合。 K1 动作就禁止了 K2 的得电， K2 动作就禁止了 K1 的得电。 7、自锁电路： 自锁电路是利用输出信号本身联锁来保持输出的动作。 8、零压保护 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。 9、欠压保护 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措 施切断电源，这就是欠压保护。 10、星形接法： 三个绕组，每一端接三相电压的一相，另一端接在一起。 11、三角形接法： 三个绕组首尾相连，在三个联接端分别接三相电压。 12、减压起动 在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。 13、主电路： 主电路是从电源到电动机或线路末端的电路，是强电流通过的电路， 14、辅助电路；
辅助电路是小电流通过电路 15、速度继电器： 以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时 输出开关信号。 16、继电器： 继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力 (有触头式 )或使输出状态发生阶跃变化(无触头式 ) 17、热继电器： 是利用电流的热效应原理来工作的保护电器。 18、交流继电器： 吸引线圈电流为交流的继电器。 19、全压起动： 在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。 20、电压： 电路两端的电位差 21、触头 触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。 22、电磁结构 电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。 23、电弧 电弧实际上是触头间气体在强电场作用下产生的放电现象 24、接触器 接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容 量控制电路的自动控制开关电器 25、温度继电器 利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。 26、点动电路 按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转， 27、电气控制系统 电气控制系统是由电气控制元器件按一定要求连接而成 28、变极调速： 异步电动机调速中，改变定子极对数的调速方法。 29、电器元件位置图 电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图 30、电器元件接线图 电气安装接线图是电气原理图的具体实现形式，它是用规定的图形符号按电器元件的 实际位置和实际接线来绘制的 31、变频调速： 异步电动机调速中，改变电源频率的调速方法。 二、填空：（每题 2 分） 1、常用的低压电器是指工作电压在交流(1200)V 以下、直流 (1500 )V 以下的电器。 2、选择低压断路器时，额定电压或额定电流应(不小于 )电路正常工作时的电压和电流。 3、行程开关也称(限位)开关，可将 (机械位移)信号转化为电信号，通过控制其它电器来
工厂电气控制技术测试题 1电磁机构的吸力特性与反力特性的配合关系是()。 A、反力特性曲线应在吸力特性曲线的下方且被此靠近; B、反力特性曲线应在吸力特性曲线的上方且彼此靠近; C、反力特性曲线应在远离吸力特性曲线的下方； D、反力特性曲线应在远离吸力特性曲线的上方。正确答案：A 2关于接触电阻，下列说法中不正确的是()。 A、由于接触电阻的存在，会导致电压损失 B、由于接触电阻的存在，触点的温度降低 C、由于接触电阻的存在，触点容易产生熔焊现象 D、由接触电阻的存在，触点工作不可靠 正确答案：B 3为了减小接触电阻，下列做法中不正确的是()。 A、在静铁芯的表面上嵌有短路环； B、加一个触点弹簧； C、接触面xx; D、在触点上镶一块纯银块 正确答案：A 4由于电弧的存在，将导致()。 A、电路的分断时间加长; B、电路的分断时间缩短; C、电路的分断时间不变;
D、电路的分断能力提高 正确答案：A 5在接触器的铭牌上常见到AC3 AC4等字样，它们代表()。 A、生产厂家代号 B、使用类别代号； C、国标代号； D、名称代号。 正确答案：B 6电压继电器的线圈与电流继电器的线圈相比，具有的特点是( A、电压继电器的线圈匝数多、导线细、电阻小； B、电压继电器的线圈匝数多、导线细、电阻大； C、电压继电器的线圈匝数少、导线粗、电阻小； D、电压继电器的线圈匝数少，导线粗，电阻大。 正确答案：B 7增大电压继电器的返回系数，应采的办法是()。 A、减小非磁性垫片的厚度； B、增大非磁性垫片的厚度； C、减小衔铁吸合后的气隙； D、增大衔铁释放后的气隙。)。正确答案：B 8在延时精度要求不高，电源电压波动较大的场合，应选用()
《机床电气控制》实验报告 单位______________________ 班级______________________ 学号______________________ 姓名______________________ 实验组____________________ 实验日期__________________ 实验一各种常见低压电器的识别、结构和使用方法（2节） 一、实验目的 1、掌握按钮、交流接触器、小型电磁式继电器、热继电器、行程开关、断路器、 熔断器、漏电断路保护器、万能转换开关、倒顺开关、变压器的型号识别、结构、测试及使用方法。 2、掌握导线的横截面积、色标的识别、选用、连接方法。
二、实验器材及工具
三、实验内容 1、按钮 理解按钮的用途。正确识别按钮的型号和参数的含义，掌握按钮的使用方法，用万用表测量按钮触头的好坏。 2、交流接触器
理解交流接触器的用途。正确识别交流接触器的型号和参数的含义，拆卸交流接触器，认识交流接触器的结构。掌握交流接触器的使用方法。用万用表测量交流接触器触头的好坏。 3、小型电磁式继电器 理解电磁式继电器的用途。正确识别继电器的型号和参数的含义，掌握继电器的使用方法。 4、热继电器 理解热继电器的用途。正确识别热继电器的型号和参数的含义，掌握热继电器的使用方法。掌握热继电器的整定电流调节方法。 5、行程开关 理解行程开关的用途。正确识别行程开关的型号和参数的含义，掌握行程开关的使用方法。用万用表测量行程开关触头的好坏。 6、断路器 理解断路器的用途。正确识别断路器的型号和参数的含义，掌握断路器的使用方法。用万用表测量断路器的好坏。
《电气控制及PLC 应用》复习资料 一、填空题 1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。 2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。 3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。 4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。 5．电磁式电器分为（直流）和（交流）两大类，都是利用（电磁铁）的原理制成的。 6．刀开关接线时，电源进线应接在（静插座）一边的进线端，用电设备应接在（动触刀）一边的出线断。 7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造成触电事故 8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。 9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。 10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。 11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。 12．速度继电器主要用于笼型异步电动机的（反接）制动控制。 13．接近开关又称做（无触点）行程开关。 14．熔断器主要由（熔体）和（安装熔体的熔管）组成。 15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。 16．常用的短路保护电器是（熔断器）和（自动空气断路器）。 17．常用的过载保护电器是（热继电器）。 18．PLC 的硬件是由（主机）、（I/O 扩展模块）和各种外部设备组成。 19．PLC 的软件系统由（系统程序）和（用户程序）组成。 20．PLC 执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。 21．通常一条PLC 指令由（步序号）、（助记符）和（元件号）三部分组成。 22．PLC 等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。 23．状态转移图中，每一状态提供：（驱动负载）、（指定转换条件）、（置位新状态）三个功能。 二、选择题 1．接触器属于（ A ）电器。 A ．有触点 B ．无触点 2．吸引线圈的作用是将（ A ）。 A ．电能转换为磁场能 B ．磁场能转换为电能 3．（ A ）不会产生涡流和磁滞损耗。 A ．直流接触器 B ．交流接触器 4．根据外界输入信号来控制电路通断的自动切换电器是（ B ）。 A ．接触器 B ．继电器 5．常用的过载保护电器是（ C ）。 A ．接触器 B ．继电器 C ．热继电器 D ．自动空气断 路器 6．常用的短路保护电器是（ D ）。 A ．接触器 B ．继电器 C ．热继电器 D ．自动空气断 路器 7．直流电器的线圈能否串联使用？（ A ） A ．能 B ．不能 8．交流电器的线圈能否串联使用？（ B ） A ．能 B ．不能 9．电气控制系统中，常用的起过载保护作用的电器是（ B ）。 A ．自动空气开关 B ．热继电器 C ．接触器 D ．电磁式电压 继电器 10．（ A ）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。 A ．接触器 B ．继电器 C ．接近开关 11．下列属于PLC 用户程序的是（ D ）。 A ．系统管理程序 B ．用户程序编辑和指令解释程序 C ．标准子程序 D ．逻辑符号图 12．某PLC 的I/O 点数为3072点，那么该PLC 属于（ C ）。 A ．小型PLC B ．中型PLC C ．大型PLC D ．超大型PLC 13．PLC 等效的输入继电器由什么驱动？（ B ）。 A ．PLC 内部信号 B ．外部信号 C ．程序内部指令 D ．定时 器信号 14．PLC 等效的输出继电器由什么驱动？（ C ） A ．输入信号 B ．外部信号 C ．程序内部指令 D ．定时器信号 15．PLC 中的什么继电器相当于继电器控制电路中的中间继电器？（ B ） A ．输入继电器 B ．辅助继电器 C ．输出继电器 D ．顺序控制继 电器 16．下列哪种是表示数据按“字节”寻址方式进行数据的存取（ C ）。 A ．I3.2 B ．Q0.0 C ．IB3 D ．VD100 17．在PLC 梯形图中，哪种软继电器的线圈不能出现（ A ）。 A ．输入继电器 B ．辅助继电器 C ．输出继电器 D ．变量存储器 18．PLC 中，什么软继电器的触点才可以驱动外部负载（ C ）。 A ．输入继电器 B ．辅助继电器 C ．输出继电器 D ．变量存储器 三、简答题 1．什么是电器? ——凡是根据外界特定信号自动或手动地接通或断开电路，实现对电路或非电对象控制的电工设备都称为电器。 2．什么是低压电器？ ——工作在交流电压1200V ，或直流1500V 及以下的电路中起通断、保护、控制或调节作用的电器产品叫做低压电器。 3．交流电磁铁的短路环是如何消除振动和噪声的？ ——短路环把铁心中的磁通分为两部分，即不穿过短路环的和穿过短路环的，切滞后，使合成吸力始终大于反作用力，从而消除振动和噪声。 4．电弧是如何产生的？对电路有何影响？常用的灭弧方法有哪些？ ——在大气中断开电路时，如果被断开电路的电流超过某一数值，断开后加在触点间隙两端电压超过某一数值（在12~20V 之间）时，则触点间隙中就会产生电弧。 ——电弧产生后，一方面使电路仍旧保持导通状态，延迟了电路的断开；另一方面会烧毁触点，缩短电器的使用寿命。 ——常用的灭弧方法有——机械灭弧；电动力灭弧；磁吹灭弧；窄缝灭弧；栅片灭弧；气吹灭弧。 5．PLC 执行程序的过程分为哪三个阶段？其工作方式的主要特点是什么？ ——PLC 执行程序的过程分为输入采样或输入处理、程序执行和输出刷新或输出处理三个阶段。 ——工作方式的主要特点是采用扫描周期循环扫描、集中输入与集中输出的方式。这种“串行”工作方式可以避免继电器控制系统中触点竞争和时序失配问题，使PLC 具有可靠性高，抗干扰能力强的优点，但也存在输出对输入在时间上的响应滞后，速度慢的缺点。 6．可编程控制器如何按I/O 点数分为哪几类？ ——可编程控制器如何按I/O 点数分小型、中型和大型3种。I/O 点数在256点及以下的，属于小型；I/O 点数在256～2048点，属于中型；I/O 点数在2048点及以上的，属于大型。 7．简述PLC 控制系统设计的基本原则 ——1）充分发挥PLC 的功能，最大程度地满足被控对象的控制要求；2）在满足控制要求的前提下，力求使控制系统简单、经济，使用及维修方便；3）保证控制系统安全可靠；4）在选用PLC 时，在I/O 点数和内存容量上适当留有余地，以满足今后生产的发展和工艺的改进。 8．简述PLC 程序设计的一般步骤 ——1）对于较复杂的系统，需要绘制系统功能表（简单控制系统可省去）；2） 设计梯形图程序；3）根据梯形图编写语句表清单；4）对程序进行模拟测试及及修改，直到满意为止。 四、阅读分析题（答案仅供参考） 1．试说明图1、2、3电路的控制功能（是什么控制电路），并分析其工作原理（过程）。图1解答： 是一台三相异步电动机定子串电阻降压启动的控制电路。 其工作过程如下： 1KM 线 圈得电 常开触点 闭合，自锁 常开触点 闭合，M 定子中接入R 降压启动 KT 线圈得 闭合→2KM 电，延时后 闭合，自锁 断开，1KM 线圈失电 断开 闭合，M 正常运行 按2SB →2KM 线圈失电→M 停转 按 1SB
