九、施工总平面布置原则 施工总平面布置合理与否，将直接影响到工程是否有条不紊地发展，同时关系到整个工程的安全文明施工管理是否能顺利进行，我们对施工现场平面布置的原则为：满足施工的前提下，尽可能节约施工用地，减少临时设施投资，在保证内交通运输畅通和满足施工对材料要求的前提下，最大限度减少场内运输，特别是减少场内二次搬运，在平面交通上，要尽量避免各单位相互干扰，符合施工现场卫生及安全技术要求和防火规范。十、施工现场总平面布置及说明 为确保达到武汉市文明优良工地，我们将本着“高起点、严要求”的原则，对现场进行布置管理，现场内的主要道路及临建附近场地全部用C10砼浇筑硬化以便于文明施工，施工区沿建筑物周边设排水沟，工程污水经沉淀后排入市政排污管，大门处设置洗车槽，保证运输车辆出入清洁。6.3施工现场平面管理要保证完成施工任务，不仅要求对施工总平面合理的布置，而且要有科学严密的管理措施：1）施工平面管理由项目经理负责，由生产副经理组织有关人员实施，按分片区包干管理，未经同意不得任意占用。2）进出道口为1个，现场道路均做好路基，并已进行面层处理，排水沟砖砌，粉刷，保持畅通。3）现场入口处设置警卫室，现场在出入口设保安值班室，并二十四小时派人进行值班，无关人员禁止入内，警卫室旁挂出入制度，场容管理条例、工程简介、安全管理制度、质量方针、管理机构网络等图牌。4）凡进出现场的设备、材料需经过警卫进行登记后方可出入，所有设备、材料必须按平面布置图制定的位置堆放整齐，不得任意堆放或改放。5）施工现场内的水准点，轴线控制点，埋地线缆应有醒目标志，所有材料堆场也必须做好标志，并加以保护。6）办公区、施工区域、生活区分开设置，在施工区域旁设置公共休息茶亭和工人休息棚，并与施工区域保持符合安全规定的距离，公共茶亭能挡风遮雨，并保证通风采光良好。7）并配备茶水桶、长条座椅，夏冬两季应相应设置防暑降温和防寒保暖设施。8）施工垃圾处理：施工垃圾采用层层收集、集中堆放、专人管理、同意搬运的方法。楼层垃圾利用施工电梯空闲时搬运，由专门班组搬动至堆放地点，并及时运出场外。 十一、总平面布置方案 1、大门入口处围墙高度2.4米，采用M5水泥沙浆进行砌筑、加气块20厚砌筑，间距3.3米设置砼附墙柱，柱断面为300×300，高度同围墙，外面与砖墙面平，内侧为附墙式，内外墙柱抹灰及粉刷，围墙门口外侧为各单位（即：建设单位、设计单位、监理单位、施工单位、监督单位）的名称，作竖排粉刷喷于墙上，距离作适当的调整，剩余墙段作安全、文明施工的宣传标语，字体要工整、字距要统一，要配合建筑工程视觉形象，做到美观适当、一目了然。 2、工地大门：2个采用钢板双开门，门扇材料采用方通钢材焊接，外面用钢板材料封面，钢板门高度为1.8米，宽度为5米，表面图刷蓝色防水油漆，上喷“武汉天弓建筑工程有限公司”红色字样，门头挂企业标牌，门柱临街拟镶红字，左门柱字为“工程树起武汉天弓信誉，右门柱为“诚信立市创优良工程”字体为宋体。另一个门为钢结构组成，风格由钢结构专业确定。 3、施工现场出入口和主要道路做到硬地化，其厚度为在场内交通部分浇筑C25砼200mm厚，路面宽为4m，其余铺石粉层100mm厚，确保施工现场不积水，进出顺畅，并设置相应的安全防护设施和安全标志。 4、整个施工现场排水沟必须畅通，无任何积水和临时给水管线滴漏及长流
建筑工程施工平面图布置 单位工程施工平面图是单位工程施工组织设计中的重要组成部分，是对一个建筑物或构筑物的施工现场的平面规划和空间布置。合理的施工平面布置对于顺利执行施工进度计划是非常重要的，对现场的文明施工、工程成本、工程质量和安全生产都会产生直接的影响。装饰装修工程也是如此。 一、设计内容和依据 （一）设计内容 1、总平面图上已建和拟建的地上、地下建筑物或构筑物和各种管线的位置、尺寸； 2、移动式起重机(包括有轨起重机)开行路线及垂直运输设施的位置； 3、地形等高线、测量放线标桩的位置和取舍土方的地点； 4、为施工服务的临时设施的布置； 5、各种材料(包括水、暖、电、卫材料)、半成品、构件以及工业设备等仓库和堆 6、场内的施工道路布置及引入铁路、公路和航道位置； 7、临时的给水管线、供电线路、蒸汽及压缩空气管道等布置； 8、一切安全及防火设施的位置。 （二）设计的依据 建筑装饰工程施工平面图应在施工设计人员踏勘现场、取得现场第一手资料的基础上，根据施工方案和施工进度计划的要求进行设计。设计时依据的资料有： 1、建设地区的原始资料 （1）自然条件调查资料。用来解决由于气候(冰冻、洪水、风、雹等)、运输等产生的相关问题；也用于布置地表水和地下水的排水沟；确定易燃、易爆及有碍人体健康的设施布置等。 （2）建设地域的竖向设计资料和土方平衡图。用来解决水、电管线的布置和土方的填挖及弃土、取土位置。 （3）建设单位及工地附近可供租用的房屋、场地、加工设备及生活设施。用来决定临时建筑及设施所需面积及其空间位置。
2、设计资料 （1）总平面图。用来正确确定临时建筑及其他设施位置，以及修建工地运输道路和解决排水等所需的资料； （2）一切已有和拟建的地下、地上管道位置。用来决定原有管道的利用或拆除以及新管线的敷设与其他工程的关系，并注意不能在拟建管道的位置上搭设临时建筑。 3、施工组织设计资料 （1）单位工程的施工方案、进度计划及劳动力、施工机械需要量计划等。用来了解 各施工阶段的情况，以利分阶段布置现场。根据各阶段不同的施工方案决定各种施工机械的位置，吊装方案与构件预制、堆场的布置。 （2）各种材料、半成品、构件等的需用量计划。用来决定仓库、材料对堆放场地位置、数量及场地的规划。 二、建筑装饰工程施工平面图设计的原则 1、在满足施工条件下，要紧凑布置，尽可能减少施工用地，不占用农田。在市区改建工程中，只能在规定时间内占用公路或人行街道。一切临时性建筑设施，尽量不占用或少占用拟建永久性建筑物的位置，以免造成不应有的搬迁和拆除。能利用的原有建筑尽量利用，以利节约。 2、最大限度缩短工地内部运距，尽量减少场内的二次搬运。各种材料构件、半成品应按进度计划分期分批进场，尽量布置在使用地点附近或在垂直运输机械的回转半径内。 3、临时设施的布置，应便于工人的生产和生活，使工人休息室距施工地点距离最近，往返节省时间。 4、要符合劳动保护、技术安全及防火的要求。根据上述设计原则，结合现场的实际情况，根据各类工程的不同特点分阶段布置平面图。可安排几个可行的方案，从施工用地的面积，施工临时道路，管线长度，施工场地利用率，场地材料搬运量及搬运距离等方面进行分析比较，选其技术合理、费用经济的方案。 三、建筑装饰工程施工平面图的设计步骤 1、确定垂直运输机械的位置

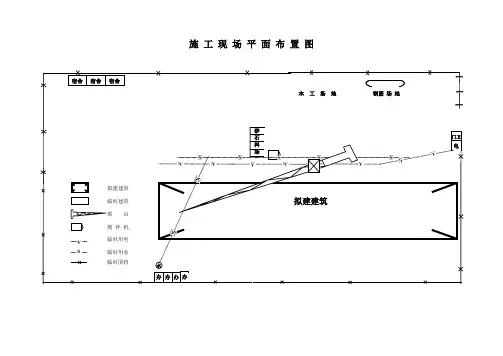

. 专业资料设计施工平面布置图 1.什么叫施工平面图，它包括哪些容? 根据施工案和施工进度要求，对施工所需要的水、电、道路的安排，各种材料和半成品的堆放场地，提供生产和生活使用的各种临时设施，以及主要大型机械的开行路线等，按照一定的布置原则和经济技术上的合理性，以一定比例绘制成指导施工现场平面布置的图形，简称为施工平面图。 根据施工组织设计的类型不同，平面图绘制的容也有所不同。 2.单位工程施工平面图包括以下容： 1)原有建筑物和拟建房屋、构筑物的位置及尺寸。 2)起重机械的开行路线和服务围。 3)水、电、道路的布置与外线的连接。 4)各种材料及半成品的堆场和仓库。 5)一切为施工服务的大型临时设施。 3.如绘制施工平面布置图? 绘制施工平面布置图可按以下步骤进行。 第一步，首先根据勘测资料的地形图，以一定比例绘出施工现场位置图，并在图幅边角处绘出南北指示标或风玫瑰图。 第二步，以已知三角测量网点或水准测点为基点，量出原有建筑物和拟建房屋的水平距离，绘出建筑物的平面轮廓线，原有建筑物的轮廓线用中粗实线，拟建房屋用双实线(粗外细)表示。 第三步，绘出场区施工道路线，路宽按第9项所述的要求，道路交叉及拐弯处以一定曲率半径划成圆弧。第四步，按第7项的要求绘制垂直起重机的位置和塔吊服务围。 第五步，按第6、第8项所述，绘出搅拌站和各材料堆场，并按比例以细实线框表示，框标注场(库)名称和所占面积(总平面布置图可不标注面积)。 第六步，按第10、第11项要求，绘出生产生活服务临时设施，并标注设施名称，所有临时设施布置必须满足第4项的六条原则。 最后绘出围墙线，供电供水线等。 下面为某些工程的施工平面布置图的例，仅供参考
施工总平面布置图是拟建项目施工场地的总布置图
施工总平面布置图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图的主要内容 1、建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置或尺寸。 2、测量放线标桩、地形等高线和取舍土地点。 3、移动式起重机的开行路线及垂直运输设施的位置。 4、材料、加工半成品、构件和机具的堆场。 5、生产、生活用临时设施。如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。 6、现场试验室。 7、必要的图例、比例尺、方向及风向标记。
二、设计步骤 1、绘制已有建筑物(构筑物)、道路和待建建筑物、确定施工现场区域、设置围墙。 2、确定起重机械的位置。 起重机械包括塔吊（有轨式、固定式）、井架、龙门架及汽车起重机械等几种。 塔吊的布置： 1）塔吊的平面位置。主要取决于建筑物的平面形状和四周场地条件。 2）有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向布置。 布置方法有：设建筑物单侧布置、双侧布置和跨内布置三种。 固定式塔吊：一般布置在建筑物中心、或建筑物长边的中间。 3）塔吊的服务半径。
4）起吊高度（安全高度） 5）起吊重量（最远距离、最重构件） 3．确定搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围。 1）加工棚：建筑物四周 2）仓库和堆场的布置。 根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率。 3）搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。 4、布置运输道路 1）尽可能利用原有道路；
八、施工总平面布置图 （一）布置原则 根据施工现场实际情况，在施工总体布置时，充分利用招标文件指定的承包商临时用地范围布置所需的施工营地，机械堆放场和材料场，不破坏原有土层性状，如监理另有指示，则按监理指示调整施工场地。 1、临时设施布置尽量少占地，少砍伐防浪林树木，无拆迁。尽量减少临时工程的基础开挖及场地平整工程量。 2、场地布置既要便于工程施工，又不影响通过施工区域的供水、供电、通迅等公共设施的正常运行。 3、临时施工道路与现有施工区域道路的连接，力求最短，以减少临时施工道路费用。 4、总体布置必须合理、可靠、实用、方便。 5、施工总平面布置：根据招标文件规定，结合现场实际情况，合理布置项目经理部、料场、加工车间和职工生活区。见附表五施工平面布置图： （二）施工道路布置 1、场外交通：本工程场外交通便利，各种施工材料，施工机械等均可通过现有公路直接运至工地现场。 2、场内交通道路：由于施工场地平坦开阔，场内交通稍加整理，基本能满足施工要求。 （三）施工、生活用水、供电及通讯 1、供水：本工程施工用水采用自打井取水，井深30m，用2.2KW潜水泵抽水至5T水罐，供生活及机械用水。 2、供电：本工程施工用电主要为施工机械、营地照明和施工照明用电等。拟在施工区就近与民用电网搭接，供电线路（三相四线）敷设至施工营地和施工现场，可满足施工要求。为保障在电网停电情况下不影响施工，工地配备壹台100KW柴油发电机作为备用电源。 3、通讯：为保证项目经理部与建设单位，监理单位之间的联系畅通，拟定在项目部安装固定电话一部，经理部与各施工区之间配置对讲机4部，项目经理，副经理，项目技术负责人每人配备手机一部，以便于随时联系和指挥现场施工。 4、防火：在合同履行期间，除与当地消防部门取得联系，必要时请予协助外，还应采取一切有效的防火与消防措施。并在现场的油库、器材库、车间、宿舍等处及施工机械车辆上配备适当数量的手持灭火器。（四）急救与医疗 1、了解当地的地方病和传染病的防疫情况和分布，定期为施工人员检查，积极采取各种措施预防病情，控制疾病对施工人员的侵害。 2、在施工现场配备有经验的医护人员与必需的医疗器和药品，另外与当地医疗急救部门取得联系，必要时请予协助。 （五）场地废水及废渣处理 1、本工程施工排水采取有效措施拦截施工范围以外的水流，如开挖排水沟、埋设排水涵管等，在弃渣场、车间、仓库周围做好排水设施，防止暴雨对临时施工场地及施工作业面造成破坏。 2、施工过程中的废水、污水，设立污水、废水处理池处理，待符合排放标准后进行排放。废渣、垃圾
1.施工总平面布置图及临时用地表 施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。为保证施工的顺利进行，具体施工平面布置原则如下： （1）满足施工的条件下，节约施工用地； （2）满足施工和文明施工的前提下，减少临时设施投资； （3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输； （4）在平面布置上，避免土建、水电、安全及施工的相互干扰； （5）符合场内卫生、安全和防火的要求； （6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。 （8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包 单位沟通之后由总包单位统筹安排。 （9）临时设施面积及数量要求见下表：
临时用地表
电力需求计划表 按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。 现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。 在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。 为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。接地体采用50×50×5mm的角钢焊接而成，深埋2.5米左右。配电箱、设备外壳的接地线采用直径不小于2.5mm2的多股铜芯线（绿黄双色线）。
施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求， 对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图设计的内容 (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 (二)一切为全工地施工服务的临时设施的布置位置，包括： (1) 施工用地范围，施工用的各种道路; (2) 加工厂、制备站及有关机械的位置; (3) 各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4) 行政管理房、宿舍、文化生活福利建筑等； (5) 水源、电源、变压器位置，临时给排水管线和供电、动力设 施； (6) 机械站、车库位置； (7) 一切安全、消防设施位置。 (三)永久性测量放线标桩位置 许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则
(1) 尽量减少施工用地，少占农田，使平面布置紧凑合理。 (2) 合理组织运输，减少运输费用，保证运输方便通畅。 (3) 施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 (4) 充分利用各种永久性建筑物、构筑物和原有设施为施工服务, 降低临时设施的费用。 (5) 各种生产生活设施应便于工人的生产生活。 (6) 满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 (1) 各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 (2) 建设地区的自然条件和技术经济条件。 ⑶建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 (4) 各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 (5) 各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。 四、施工总平面图的设计步骤 (一)场外交通的引入 设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时，首先要解决铁路的引入问题；当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题；当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。
施工总平面图施工各阶段平面布置 13.1基础施工阶段工平面布置:基础施工阶段工平面布置是保 证工程连续施工的最重要时期，要考虑周全，布置完善，首先要完成“三通一平”的布设，临时用水、电线路与建设单位配合，引至现场后要在开工前敷设完成。 基础工程施工前，生产、生活区暂设均要搭设完毕。整个施工现场区按本建设工程规定搭设砖砌围墙，除设三个进出大门外，全部实行围墙封闭。现场工程项目部、技术室、监理室、医务室、标养室、会议室、材料室、工具室、配电室、门卫室以及生活区设施食堂、水房、宿舍、休息室、淋浴室、厕所等全部设在现场内。 本标段各栋楼长度较短，施工机械难于集中配备，A-33、A-34两栋、 A-29、A-30两栋各为一小区域考虑，分别配备1台塔吊，共设一座搅拌站，内配备3台HZ350型砼搅拌机。A-32、A-35、A-28三栋独立各设一台塔吊和两台HZ350型搅拌机。此标段共设塔吊5台，搅拌机12台。采用电子计量，自动上料系统。各施工作业场地钢筋加工、木工加工场棚设置齐全。 13.2主体施工阶段工平面布置：每单栋工程施工区综合设置塔吊、搅拌机，使之能够满足垂直运输及搅拌的需要。设置木工加工场、钢筋加工场及脚手架堆场。随主体结构工程进度搭设外钢扣件式脚手架，密目安全网外层防护。详见主体施工平面图。 搅拌站、水泥灌、材料堆场、库房、暂设用房周围布设排水水沟，以免雨时积水，影响正常施工。 13.3装修阶段及安装阶段的平面布置 进入装修施工阶段，首先设置装修所用的现场淋灰池。当结构施工完毕，拆除塔吊，并将搅拌站改为砂浆搅拌区。装修阶段的垂直运
输，采用塔吊，各种装修材料堆放于垂直运输机械附近，避免二次倒运。 施工平面图（见附图） 13.4施工平面布置的协调配合措施 现场平面布置应充分考虑各种环境因素施工需要，工程基础、主体、装修各阶段的施工布置应采用如下原则措施。 （1）现场平面随着工程施工进度布置和安排，各阶段平面布置与该阶段的施工重点相适应。 （2）在平面布置充分考虑了施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。 （3）施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运。 （4）临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。 13.5现场布置保证连续施工的措施 本工程为确保连续施工对整个场区施工机械、材料堆场、办公生活临时设施的布置如下措施： 1、场区围挡、道路及环境布设考虑连续施工的需要 本工程在现场南、北各设1个工地大门，共设二个门，其中北侧为主入口，南侧为现场管理人员出入口，在现场和北侧设一条施工临时道路，路宽6米，100厚C20砼浇筑。现场办公室设在现场南侧，由于场地较小，工人及管理人员食宿均设于南侧，见施工总平面布置图。 为保证施工现场的优美整洁，创建绿色工地，在现场办公区设置花坛，并将除建筑物、施工道路、绿化池以外的地面全部硬化，使硬化指标达到85%，绿化指标达到15%。 2、现场施工机械布置考虑连续施工的需要
1. 施工总平面布置图及临时用地表 施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。为保证施工的顺利进行，具体施工平面布置原则如下： （1）满足施工的条件下，节约施工用地； （2）满足施工和文明施工的前提下，减少临时设施投资； （3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输；（4）在平面布置上，避免土建、水电、安全及施工的相互干扰； （5）符合场内卫生、安全和防火的要求； （6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单 独为施工人员租赁提供生活用房，在场内只留正常值班人员； （7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。 （8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包单位沟通之后 由总包单位统筹安排。 （9）临时设施面积及数量要求见下表：
临时用地表 电力需求计划表
按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电 现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。 通过正确的计算，合理分配负荷，使三相均衡。 在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。 为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电 的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复 接地，即保护接零。保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。接地体采用50X 50 X 5mm勺角钢焊接而成，深埋2.5米左右。配电箱、设备外壳的接地线采用直径不小于2.5mm2的多股铜芯线（绿黄双色线）。
第一节 第二节 第三节 第四节 第五节 施工总平面布置图一、现场情况及布置重要性 本平面布置图主要从现场用电、用水、排污、消防、文明、环保以及我公司的CIS形象标准等方面着手，通过合理布置，确保工程顺利完成。 二、现场情况 工程位于北苑工业园区内，“三通一平”已完成，具备开工条件，即可进场进行施工。 三、布置重要性 施工现场平面布置的精心设计、严格管理和认真实施，是有效贯彻施工方案，确保安全、文明施工、发挥施工机械使用效率等的重要关键，从而确保工程顺利完工。 四、施工总平面布置原则 根据本工程要求和现场实际情况，本着“经济、适用、文明”的总原则布置。 五、临时办公室及其它临时用房布置 根据工程平面图和现场实际，施工现场平面布置按以下方案进行。 1、临时设施：考虑到本工程施工场地实际，为便于施工和管理，办公用房、生活用房、生产用房拟临时租用该小区现有居民楼，节约临时办公用房开支，方便施工管理。 2、主要临时道路用80厚C10素砼硬化；施工道路分别设宽6m和4m宽道路两种，达到道路平整清洁，材料运输畅通无阻。 3、材料堆放场地分别设置在拟建建筑物附近，以便减少和缩短二次搬运的距离。搅拌站场地用80厚C10素砼进行硬化处理，以保证砂石料清洁无杂质混入。 4、将土建、安装、装饰堆场分开管理。 、材料堆放应挂牌，必要时架空和遮盖。5． 六、主要机械布置 1、垂直运输以卷扬机、吊篮为主。 2、配置750砼搅拌机砼搅拌机和HJ1—200A砂浆机，设在建筑物附近。 3、其他设备配置详见计划表。 七、安全、消防布置 工地四周用砖墙围护，入口处设门卫；木工棚、仓库、焊接、切割场所等易燃地分别配装灭火器、砂箱、消防栓等以防火灾。 八、施工用水 1、供水：临时用水从工地周围钻井取水，经过项目部临时总水表分支管分别接
施工现场总平面布置 1 施工现场总平面布置原则 本工程场区较为平整，根据工程场地的特点及周围环境特性，现场平面布置应充分考虑各专业同时施工，各专业施工人员及机械众多等各种因素及施工需要，布置时考虑遵循的原则如下： 1、依据工程特点和各施工阶段要求，对施工现场实行分阶段布置和管理。 2、施工平面紧凑有序，按专业划分施工用地，尽量避免各专业用地交叉而造成的相互干扰。在满足土建、机电安装、装修等施工条件下，合理布置，方便各种施工材料存放以及方便组织场内运输，以便于全面管理。 3、合理布置塔吊和施工电梯，利用场内施工道路，合理布置材料堆放场，减少运输费用及场内二次搬运。 4、动态管理的原则，根据不同的施工阶段进行动态的平面布置与管理。 5、合理布设施工临时用水、用电线路，保证工程顺利施工。 6、施工平面布置尽量减少对周围环境的破坏。 2施工总平面布置方案 2.1现场办公设施布置 1、办公用房 根据招标图纸及现场踏勘，施工现场办公区布置在施工场区东南侧红线内（具体位置由业主确定），包括一栋两层彩钢板房办公楼、停车场、厕所等设施。办公楼内设置包括总承包办公室、业主办公室、监理单位办公室、会议室等。办公室内统一配备办公桌椅和文件柜，并配备电脑、打印机、复印机、传真机等办公设施，会议室内配备拼装式长型会议桌，满足现场会议需要。 2、办公区域场地绿化 为了更好地体现我公司的形象，在办公区域内设置旗台、花坛、绿地，以营造办公环境。 3、办公区域形象设计标准 （1）编制说明 我公司现场工作须经业主同意之后方可实施，本工程实施过程中的有
关公开性文字，我公司将充分尊重业主意见，有关事项均须事先征得业主同意。 （2）现场形象工作计划 1）保证行政办公用品及对外交流手段统一 2）保证现场临建的标准、统一 3）保证员工着装的统一 （3）阶段性现场形象工作计划安排 现场围墙外墙面按业主及我公司的要求间隔书绘业主宣传词、我公司宣传词、徽标。 施工脚手架搭设完成后，其外围统一用绿色密目网封闭，既起到了防尘安全作用又有良好的外观效果。 随着施工进度，视条件在恰当位置悬挂本工程广告布或树立广告牌，其上书写工程名称以及建设单位、设计单位、监理单位、总承包商名称等。 2.2生活设施布置 1、本工程专业分项较多，施工工期较为紧张，施工人数高峰期约300人。根据我单位以往的施工经验，为方便施工人员上下班，保障休息时间，同时根据总体施工部署，生活区布置在施工现场南侧红线范围内，具体位置由业主确定，来满足施工高峰期工人的需求。 2、职工宿舍内，上下铺，床架被褥统一、床头设置床头卡。 3、生活区食堂内配冰柜、蒸箱、炉灶等设施，要求通风、卫生，经常保持清洁，生熟间要分隔。 4、淋浴间内设冲淋装置，厕所及浴室内墙面贴1.5m高白磁砖墙裙，便池便槽侧壁贴白磁砖，地面贴防滑地砖。 2.3施工现场生产设施布置 1、施工用仓储设置布置 根据现场情况，现场设置1个仓库，位于现场的南侧，面积均为150m2。 2、现场试验室布置 现场实验室设置在施工现场的南侧，实验室内配备标准混凝土及砂浆养护池、标准混凝土及砂浆试块模具、坍落度检验设备、各种必要的计量和现场取样设备，面积为50m2。 3、施工场地内厕所布置
第二节、施工现场总平面图 1 施工任务划分 由于本工程量较大，工期要求较紧，施工机械设备较专业，为保证工程质量和现场施工安全，本工程全面展开施工。 主要指单位工程中的分部工程或施工阶段的先后顺序，及其制约关系。主要解决时间搭接上的问题，做好施工现场的准备工作，做好施工程序的安排，安排好竣工扫尾工作。 施工阶段配备劳动力进行流水作业，同时施工，统筹安排，组织平面，立体作业，从而能让劳动力和机械合理使用，达到提高工效、降低成本的作用。精细组织、精心施工，遵守技术操作规程有关规定，清除避免施工中质量通病，保证优质工程。 2 施工现场平面布置 （1）布置原则 本工程工程量大、交叉作业多，为了保证场交通顺畅和工程安全、文明施工，减少现场材料、机具相互影响降低工效，减少环境污染，对现场平面进行科学、合理的布置。 （2）布置依据 招标文件有关要求及总公司形象要求； 业主提供的区域布置图； 进度计划及资源需用量计划； 安全文明施工及环境保护要求。 （3）施工平面布置图
（4）现场围蔽 施工现场按招标文件、省建设工程现场文明施工管理办法的要求设置，做法达到省建设工程安全文明施工标准。 （5）办公设施 本工程采取集中办公的形式，以便于施工统筹协调。办公区设在现场西南角，采用活动集装箱式房。其主要设施有：项目部办公室、会议室等。 办公室统一配备办公桌椅，会议室配备拼装式长型会议桌，微机房配备电脑、复印机、传真机等设施，办公室。 (6)生活设施
为加强施工现场管理，现场的设置生活区。 (7)其它配套设施 排水设施。 （8）临时设施布置及临时用地表
（9）现场临时用电设计 管理方案 本工程建筑面积较大，根据我们承建大型工程的惯例以及施工同类型工程的经验，结合本工程的具体情况制定下列管理方案： 强化临时维修改造设施管理，配合工程正常进行； 维修改造设备的布置选型原则上按照业主提供的条件实施，局部变化根据实际情况进行调整。 工作质量标准：根据ISO9001系列要求，建立起组织、职责、程序、过程和资源五位一体的质量保证体系。 规和标准要求 除遵照业主、上级指令外，还必须遵守国家、地方政府的下列规和标准：《建筑施工安全检查标准》、《施工现场临时用电安全技术规》、《建筑机械使用安全技术规》、《建筑机械技术试验规程》。 管理制度 专业施工制度：针对升降施工设备，临时用电设施的特殊性，组建安装及专业电气维修组，建立一套完整的工作体系，以确保工作的质量和安全。 施工交底制度：所有临时装饰及机械拆装施工均编制施工方案和作业指导书，采用层层审批和层层交阍，落实好责任，保证质量。 安全责任制度：安全工作实行层层责任制，并定期和不定期进行安全技术
施工总平面图 施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图设计的内容 建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 一切为全工地施工服务的临时设施的布置位置，包括: (1)施工用地范围，施工用的各种道路; (2)加工厂、制备站及有关机械的位置; (3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置；（主要包括：钢筋加工厂、木工棚、钢筋原材料堆场、周转架料及砂石等原材料堆场、半成品堆场） (4)行政管理房、宿舍、文化生活福利建筑等； (5)水源、电源、变压器位置，临时给排水管线和供电、动力设施； (6)机械站、车库位置； (7)一切安全、消防设施位置。 (三)永久性测量放线标桩位置 许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则 尽量减少施工用地，少占农田，使平面布置紧凑合理。 合理组织运输，减少运输费用，保证运输方便通畅。 施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
各种生产生活设施应便于工人的生产生活。 满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 建设地区的自然条件和技术经济条件。 建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。 四、施工总平面图的设计步骤 场外交通的引入 设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时，首先要解决铁路的引入问题; 当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题;当大批材料是由公路运入工地时，由于汽车线路可以灵活布置。因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。 1.铁路运输 当大量物资由铁路运入工地时，应首先解决铁路由何处引入及如何布置问题。一般大型工业企业、厂区内都设有永久性铁路专用线，通常可将其提前修建，以便为工程施工服务。但由于铁路的引入将严重影响场内施工的运输和安全，因此，铁路的引入应靠近工地一侧或两侧。仅当大型工地分为若千个独立的工区进行施工时，铁路才可引入工地中央。此时，铁路应位于每个工区的侧边。 2.水路运输 当大量物资由水路运进现场时，应充分利用原有码头的吞吐能力。当需增设码头时，卸货码头不应少于两个，且宽度应大于2.5m，一般用石或钢筋混凝土结构建造。 3.公路运输 当大量物资由公路运进现场时，由于公路布置较灵活，一般先将仓库，加工厂等生
施工总平面布置图说明书 第一节施工现场布置 根据场地的条件和工程的主要工程量分布，本着保证安全生产、文明施工、合理组织交通运输，提高施工质量，满足建设单位对文明施工、消防、安全、环保、防火要求，在建设单位规定的区域内布置。 1、场地围墙采用彩钢板做围护，且每3米砌筑370mm*500mm砖柱作支撑。场区道路边上设置企业文化、样板标准展示区。厂区设置一个施工大门，设置在东北侧，主要作为建筑材料运输。项目部办公区及工人生活区位于现场东南方向300米处。 2、办公、生活区内布置： 办公区和生活区地面采用混凝土硬化，相互独立，各自封闭管理各自派专人管理，且专人打扫。 （1）办公区设置：旗台；教育宣传栏：工程概况，管理人员名单及监督电话，安全生产，安全专栏两副，消防保卫，危险源识别图，施工现场总平面图，施工进度图；消防器具台；中间设置花池；临时停车场。具体位置见总平面布置图。 （2）具体办公区职能区域划分详见临建平面图。 3、生产区的布置：现场设钢筋加工棚及材料堆放区、模板加工棚 及材料堆放区、周转材料堆放，搅拌站，水泥、砂子及石子堆放；水池等各两个，且考虑到钢筋、木工加工区等材料运输量大的方面，尽量将其位置布置在塔吊附近。加工场地，砂，石堆放地面以及临时道路全部采用混凝土硬化地面。 具体位置见施工总平面布置图。 4 施工阶段：
±0.00以上工程施工阶段：钢筋、模板加工场地及堆放场地均置在规划区，在塔吊吊装范围内，详见总平面布置图。 第二节运输设备 1根据现场情况及本工程的设计特点，最大限度减少场地内运输，减少材料二次搬运。各种材料按计划分期分批进场，堆放的位置尽量靠近使用地点尽量设置在垂直运输机械覆盖范围内，共布置两台臂长50m附着式塔吊，两台施工电梯，其它水平运输配备，铲车，汽车、四轮翻斗车、手推车等。 2 塔吊主要解决材料、周转材料、机具运输及配合浇筑砼， 3施工电梯主要解决砌砖抹灰材料的运输，具体位置详见施工总平面布置图。 第三节施工道路及场地 1、在施工过程中，应保证临时道路的完好和畅通，损坏处及时修补，不得在临时道路上堆放材料和垃圾。地下室施工完后，场内临时道路必须循环畅通。 2、在现场路边四周整理出排水沟，根据地形将废水排至场外，防止地表积水。 第四节施工现场临时供排水及临时消防供水 一、水源的选择： 根据甲方提供的位置，在场地东北方向接入总水源，供施工现场用水及临时消防供水，并在现场设置一个70m3的备用水池，以确保施工用水的供应。在项目部生活区后设置一个200m3的消防水池，用以保证项目部生活区用水及消防用水的供应。 二、临时施工供水及临时消防供水的平面布置： 1、临时施工用水方案： 在东北方向接入总水源，搭设水泵房。供地面临时用水系统主干线，采用D100塑料管布置，支干线采用D65塑料管。塔楼供水系统
各阶段施工平面布置图 1 施工分区图 本工程施工将整个区域划分为9个施工区,并依照上图所分施工区域拟采用三家主体施工队伍，土方开挖将坡道留置在2区北侧、6区东侧地下车库范围以外，区域内全部开挖到基底标高,进行桩基施工。开挖阶段由中间向南北两端进行开挖。 2 土方开挖阶段 （1）封闭管理 ①现场大门：在场地北侧、场地西南侧、东南侧共设置三个大门入口，用于人员和材料进出。 ②现场围护：现场围墙将采用现场南北侧围墙采用240mm厚砖砌围墙，高度 2.5m。东西两侧将采用用可拆卸式组合式金属围墙，高度1.8m。 ③门卫室：现场大门处设置门卫室，雇用保安24小时值班，负责施工现场的保卫工作。
④现场道路：北面、南面利用已有的临时道路作为施工主干道。所有施工道路及下基坑通道均兼作临时消防通道。 （2）生产区临建 （3）标识标牌布置 ①施工图牌：在大门入口处设置施工图牌，包括企业标牌、工程概况牌、质量管理组织构架牌、安全管理组织构架牌、消防组织架构、项目组织架构、施工平面布置图、农民工须知牌等。 ②安全标识牌：在基坑周边等处悬挂安全标识牌。 ③导向牌：为便于交通管理，在现场大门口设置导向牌。 （4）材料堆场 土方开挖完成后在基坑内临近位置设置护坡、桩基施工材料及机械堆场。 3 地下室结构施工阶段 地下施工全面开始之后，除2、6区留置位置作为临时材料中转场地，其他区域进行基础及地下室结构施工，在各区施工过程中，重点先抢出5区车库，完成时候后即立刻开展2、6区车库施工。
地下室施工一阶段平面布置图
地下室施工二阶段平面布置图（1）主要机械 （2）材料堆场
施工总平面图施工各阶段平面布置施工总平面图根据圣德泉老餐饮楼装饰装修改造平面图绘制。 1砌筑拆除施工阶段平面布置:砌筑拆除施工阶段平面布置是保证工程连续施工的最重要时期，考虑周全，布置完善，完成“三通一平”的布设，临时用水、电线路与建设单位配合，引至现场后要在开工前敷设完成。 砌筑拆除施工前，生产、生活区暂设搭设完毕。整个施工现场区按本工程规定，全部实行石膏板围墙封闭。现场工程项目办公室、工具室、材料室、材料加工区、厕所等全部设在现场内、生活区设施食堂、水房、宿舍、休息室、淋浴室等设在施工现场以外。各施工作业场地管材加工、木材加工区地设置齐全。 2工人进场施工阶段平面布置：工程施工区综合设置施工入口、施工出口、垃圾外运口、进料口，使之能够满足施工作业的需要。设置木材加工区、管材加工区及脚手架堆放。随着工程进度加强防护。 空心砖、水泥材料堆放区暂设在室外，做好防护以免雨时积水，影响正常施工。 3装修阶段及安装阶段的平面布置：进入装修施工阶段，首先设置装修所用的现场加工区。当拆除施工、砌筑施工完毕，拆除二层垃圾口，装修阶段的运输，采用人工搬运。各种装修材料堆放于大厅附近，避免二次倒运。 4施工平面布置的协调配合措施：现场平面布置以充分考虑各种环境因素施工需要，工程基础、装修各阶段的施工布置采用如下原则措施。 （1）现场平面随着工程施工进度布置和安排，各阶段平面布置与该阶段的施工重点相适应。 （2）在平面布置以充分考虑了施工机械设备、办公、现场出入口、临时堆放场地等的优化合理布置。 （3）施工材料堆放以尽量设在就近搬运的范围内，以减少发生二次搬运。 （4）以设置临电电源、电线敷设等作业。
第十章施工总平面布置图 第一节施工现场目前现状 普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。 第二节施工总平面布置原则及依据 2.1布置原则 为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下： 1 依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。 2 方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。 3 施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。 4 按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。
5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。 6 尽量避免对周围环境的干扰和影响。 7 采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。 8 符合施工现场卫生及安全技术要求和防火规范。 9 充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保”要求进行布置，满足绿色节能建筑要求。 10 在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。 2.2 布置依据 1 招标文件中对施工现场布置的有关要求。 2 现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。 3 总平面图、建筑平面图、立面图。 4 总进度计划及资源需用量计划。 5 总体部署和主要施工方案。 6 有关安全文明施工、消防及环境保护的要求。 第三节施工平面布置
请注意施工现场平面布置图的20个小细节 1、划分施工区域、办公区、生活区 设置隔离围墙、相互独立，但交通方面。如果因场条件限制，进入办公区须经过施工区时，必须设安全防护通道。 2、确定施工主干道和分支施工道路 主干道一般5~6m宽，由施工场地大门至主施工场地，分支施工道路3~4m宽，应沿拟建单位工程周边环通。 3、确定办公区的临时设施布置 根据各方管理人员岗位设置和人员配备，计划好办公室的搭设数置和平面布置位置，配套供水、供电、卫生、排污等设施。 4、确定生活区临时设施布置
根据总劳动力动态计划，设计生活区的宿舍、食堂、浴室、厕所、洗衣水池等设施，配套供水、供电、卫生、排污等设施。 5、确定施工区主要临时设施布置 考虑材料库、工具房、机修间、配电间、钢筋加工间、安装管道加工间等的临时设施布置。 6、确定主要施工场地 施工用的场地要尽量靠近工程施工现场，钢筋加工场、安装管道加工场等要考虑材料加工时半成品或成品的堆放，要考虑运输车辆的进出方便。 7、确定主要材料堆场 尽量靠近加工车间或施工用料现场，要考虑运输车辆的进出方便。 8、确定大型设备的布置位置
塔吊、施工电梯等布置要考虑安装位置便于材料运输，便于设备的安装与拆除，避免相互干扰，避免周边的影响。 9、确定临时用电主配电间和配电箱的布置 施工临时用电至少三配电，考虑缩短供电经路架设总路程，可以在适当位置布置分配电间，配电间下设两级配电箱和三级配电箱。大型设备用电要单独设立供电线路。两级配电箱和三级配电箱要尽量靠近用电现场。 10、确定供水线路和供水点的布置（包括高层建的消防用水） 施工区的用水点每个单工程四周要均匀布置，高层建筑要有专用高压水泵将水送对施工用水楼层，沿建筑物的高度设置D100的消防供水管，每层配消防箱。 11、确定排水和排污系统的布置
