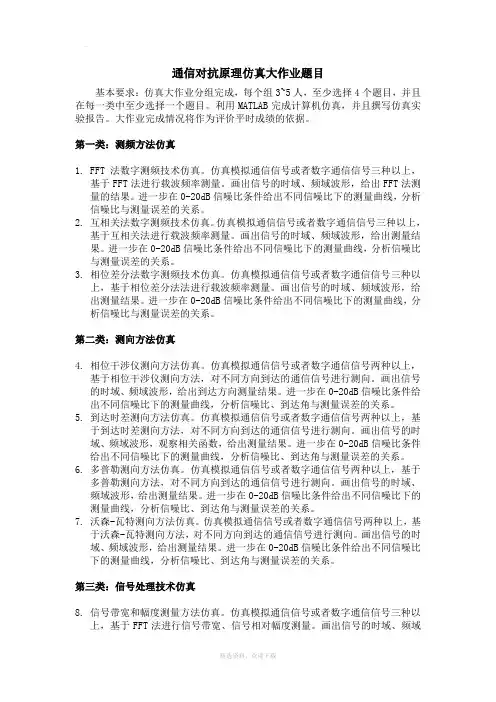

通信对抗原理仿真大作业题目
基本要求：仿真大作业分组完成，每个组3~5人，至少选择4个题目，并且在每一类中至少选择一个题目。利用MATLAB完成计算机仿真，并且撰写仿真实验报告。大作业完成情况将作为评价平时成绩的依据。
第一类：测频方法仿真
1.FFT法数字测频技术仿真。仿真模拟通信信号或者数字通信信号三种以上，
基于FFT法进行载波频率测量。画出信号的时域、频域波形，给出FFT法测量的结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比与测量误差的关系。
2.互相关法数字测频技术仿真。仿真模拟通信信号或者数字通信信号三种以上，
基于互相关法进行载波频率测量。画出信号的时域、频域波形，给出测量结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比与测量误差的关系。
3.相位差分法数字测频技术仿真。仿真模拟通信信号或者数字通信信号三种以
上，基于相位差分法法进行载波频率测量。画出信号的时域、频域波形，给出测量结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比与测量误差的关系。
第二类：测向方法仿真
4.相位干涉仪测向方法仿真。仿真模拟通信信号或者数字通信信号两种以上，
基于相位干涉仪测向方法，对不同方向到达的通信信号进行测向。画出信号的时域、频域波形，给出到达方向测量结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比、到达角与测量误差的关系。
5.到达时差测向方法仿真。仿真模拟通信信号或者数字通信信号两种以上，基
于到达时差测向方法，对不同方向到达的通信信号进行测向。画出信号的时域、频域波形，观察相关函数，给出测量结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比、到达角与测量误差的关系。6.多普勒测向方法仿真。仿真模拟通信信号或者数字通信信号两种以上，基于
多普勒测向方法，对不同方向到达的通信信号进行测向。画出信号的时域、频域波形，给出测量结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比、到达角与测量误差的关系。
7.沃森-瓦特测向方法仿真。仿真模拟通信信号或者数字通信信号两种以上，基
于沃森-瓦特测向方法，对不同方向到达的通信信号进行测向。画出信号的时域、频域波形，给出测量结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比、到达角与测量误差的关系。
第三类：信号处理技术仿真
8.信号带宽和幅度测量方法仿真。仿真模拟通信信号或者数字通信信号三种以
上，基于FFT法进行信号带宽、信号相对幅度测量。画出信号的时域、频域
波形，给出FFT法测量的结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比、FFT长度与测量误差的关系。
9.利用延迟相乘法的通信信号的码元速率测量方法仿真。仿真数字通信信号两
种以上，基于延迟相乘法，对不同码速率的通信信号进行码元速率测量。画出信号的时域、频域波形，给出测量结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比、延迟时间与测量误差的关系。
10.利用小波变换法的通信信号的码元速率测量方法仿真。仿真数字通信信号两
种以上，基于小波变换法，对不同码速率的通信信号进行码元速率测量。画出信号的时域、频域波形，给出测量结果。进一步在0-20dB信噪比条件给出不同信噪比下的测量曲线，分析信噪比与测量误差的关系。
11.通信信号瞬时参数仿真。仿真模拟通信信号或者数字通信信号两种以上，基
于希尔伯特变化方法，分析不同通信信号的瞬时包络、瞬时相位、瞬时频率、瞬时谱，画出信号的瞬时参数波形。进一步在0-20dB信噪比条件给出不同信噪比下的上述图形，分析信噪比与瞬时参数的关系。
12.通信信号的星座图仿真。仿真数字通信信号四种以上，利用希尔伯特变换构
建它们的解析信号，进一步得到它们的星座图，画出信号的波形和星座图。
进一步在0-20dB信噪比条件给出不同信噪比下的星座图，分析信噪比与星座图之间的关系。
13.模拟通信信号调制识别技术仿真。仿真模拟通信信号四种以上，利用希尔伯
特变换构建它们的解析信号。画出信号的时域、频域波形。提取信号的特征参数、构造识别树，实现调制识别。进一步在0-20dB信噪比条件给出不同信噪比下的识别曲线，分析信噪比与识别结果之间的关系。
14.数字通信信号调制识别技术仿真。仿真数字通信信号四种以上，利用希尔伯
特变换构建它们的解析信号。画出信号的时域、频域波形。提取信号的特征参数、构造识别树，实现调制识别。进一步在0-20dB信噪比条件给出不同信噪比下的识别曲线，分析信噪比与识别结果之间的关系。
15.MFSK信号的盲解调仿真。仿真MFSK通信信号，利用短时傅里叶变换法提
取它的瞬时频率序列，进一步完成对它解调。进一步在0-20dB信噪比条件给出不同信噪比下的识别曲线，分析信噪比与识别结果之间的关系。
第四类：干扰技术仿真
16.噪声干扰信号仿真。仿真产生窄带和宽带噪声干扰信号。画出信号的时域、
频域波形。分析干扰波形与干扰参数之间的关系。
17.多音干扰信号仿真。仿真产生多音干扰信号，画出信号的时域、频域波形。
分析多音干扰信号的波峰系数。进一步探索和仿真降低波峰系数的方法。18.欺骗式干扰仿真。仿真产生随机步进纯音干扰、锥形音频干扰、相关欺骗干
扰信号等干扰信号。画出信号的时域、频域波形。分析干扰波形与干扰参数之间的关系。
19.对模拟通信信号的干扰效果仿真。仿真产生模拟通信信号和通信干扰信号，
送入通信接收机进行解调。在不同干信比下统计干扰效果，仿真分析不同干扰信号对通信接收机解调器解调前后信噪比、干信比的影响。
20.对数字通信信号的干扰效果仿真。仿真产生数字通信信号和通信干扰信号，
送入通信接收机进行解调。在不同干信比下统计干扰效果，仿真不同干扰样
式的干信比与误码率的变化曲线。
