2N系列功率晶体管技术参数
2N1304GE-N25V0.3A0.15W10MHz 2N1305GE-P30V0.3A0.15W5MHz
2N1307GE-P30V0.3A0.15W B>60
2N1613SI-N75V1A0.8W60MHz 2N1711SI-N75V1A0.8W70MHz 2N109GE-P35V0.15A0.165W
2N1893SI-N120V0.5A0.8W
2N2102SI-N120V1A1W<120MHz 2N2148GE-P60V5A12.5W
2N2165SI-P30V50mA0.15W18MHz 2N2166SI-P15V50mA0.15W10MHz 2N2219A SI-N40V0.8A0.8W250MHz 2N2222A SI-N40V0.8A0.5W300MHz 2N22232xSI-N100V0.5A0.6W>50
2N2223A2xSI-N100V0.5A0.6W>50
2N2243A SI-N120V1A0.8W50MHz 2N2369A SI-N40V0.2A.36W12/18ns 2N2857SI-N30V40mA0.2W>1GHz
2N2894SI-P12V0.2A 1.2W60/90ns 2N2905A SI-P60V0.6A0.6W45/100
2N2906A SI-P60V0.6A0.4W45/100
2N2907A SI-P60V0.6A0.4W45/100
2N2917SI-N45V0.03A>60Mz
2N2926SI-N25V0.1A0.2W300MHz 2N2955GE-P40V0.1A0.15W200MHz 2N3019SI-N140V1A0.8W100MHz 2N3053SI-N60V0.7A5W100MHz 2N3054SI-N90V4A25W3MHz
2N3055SI-N100V15A115W800kHz 2N3055SI-N100V15A115W800kHz 2N3055H SI-N100V15A115W800kHz 2N3251SI-P50V0.2A0.36W
2N3375SI-N40V0.5A11.6W500MHz 2N3439SI-N450V1A10W15MHz 2N3440SI-N300V1A10W15MHz 2N3441SI-N160V3A25W POWER 2N3442SI-N160V10A117W0.8MHz 2N3495SI-P120V0.1A0.6W>150MHz 2N3502SI-P45V0.6A0.7W200MHz 2N3553SI-N65V0.35A7W500MHz 2N3571SI-N30V0.05A0.2W 1.4GHz 2N3583SI-N250/175V2A35W>10MHz 2N3632SI-N40V0.25A23W400MHz 2N3646SI-N40V0.2A0.2W
2N3700SI-N140V1A0.5W200MHz 2N3707SI-N30V0.03A0.36W100MHz 2N3708SI-N30V0.03A0.36W80MHz 2N3716SI-N100V10A150W4MHz

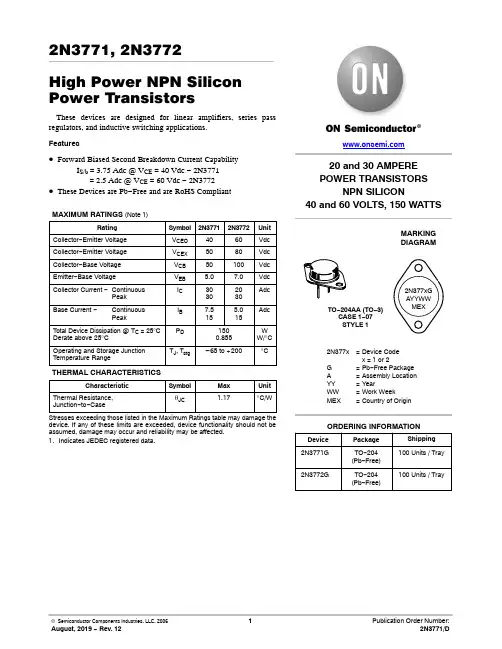

2N3725SI-N80V0.5A1W35/60ns 2N3740SI-P60V4A25W>4MHz 2N3741SI-N80V4A25W>4MHz 2N3742SI-N300V0.05A1W>30MHz 2N3767SI-N100V4A20W>10MHz 2N3771SI-N50V30A150W POWER 2N3772SI-N100V20A150W POWER 2N3773SI-N160V16A150W POWER 2N3792SI-P80V10A150W4MHz 2N3819N-FET25V20mA0.36W
2N3820P-FET20V15mA0.36W
2N3821N-FET50V 2.5mA0.3W

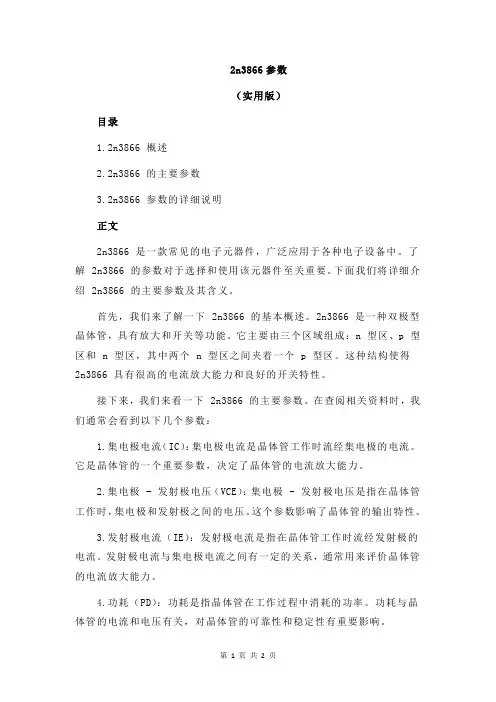

2N3824N-FET50V10mA0.3W<250E 2N3866SI-N55V0.4A1W175MHz 2N3904SI-N60V0.2A.35W300MHz 2N3906SI-P40V0.2A.35W250MHz 2N3909P-FET20V10MA0.3W
2N3958N-FET50V5mA0.25W
2N3963SI-P80V0.2A0.36W>40MHz 2N3972N-FET40V50mA 1.8W
2N4001SI-N100V1A15W40MHz 2N4033SI-P80V1A0.8W150MHz 2N4036SI-P90V1A1W60MHz 2N409GE-P13V15mA80mW 6.8MHz 2N4126SI-P25V200mA HF
2N4220N-FET30V0.2A
2N4236SI-P80V3A1W>3MHz 2N427GE-P30V0.4A0.15W B>40
2N428GE-P30V0.4A0.15W B>60
2N4286SI-N30V0.05A0.25W
2N4287SI-N45V0.1A0.25W40MHz 2N4291SI-P40V0.2A0.25W150MH 2N4302N-FET30V0.5mA0.3W
2N4347SI-N140V5A100W0.8MHz 2N4348SI-N140V10A120W>0.2MHz 2N4351N-FET30V30mA0.3W140KHz 2N4391N-FET40V50mA30E Up<10V 2N4392N-FET40V25mA60E Up<5V 2N4393N-FET40V5mA100E Up<3V 2N4401SI-N60V0.6A200MHz
2N4403SI-P40V0.6A200MHz
2N4416N-FET30V15mA VHF/UHF
2N4420SI-N40V0.2A0.36W
2N4427SI-N40V0.4A1W175MHz 2N4906SI-P80V5A87.5W>4MHz 2N4920SI-P80V1A30W
2N4923SI-N80V1A30W
2N5038SI-N150V20A140W0.5us
2N5090SI-N55V0.4A4W5mA
2N5109SI-N40V0.5A 2.5W 1.5GHz
2N5116P-FET30V5mA150E Up<4V
2N5154SI-N100V2A10W
2N5179SI-N20V50mA0.2W>1GHz
2N5192SI-N80V4A40W2MHz
2N5240SI-N375V5A100W>2MHz
2N5298SI-N80V4A36W>0.8MHz
2N5308N-DARL40V0.3A0.4W B>7K

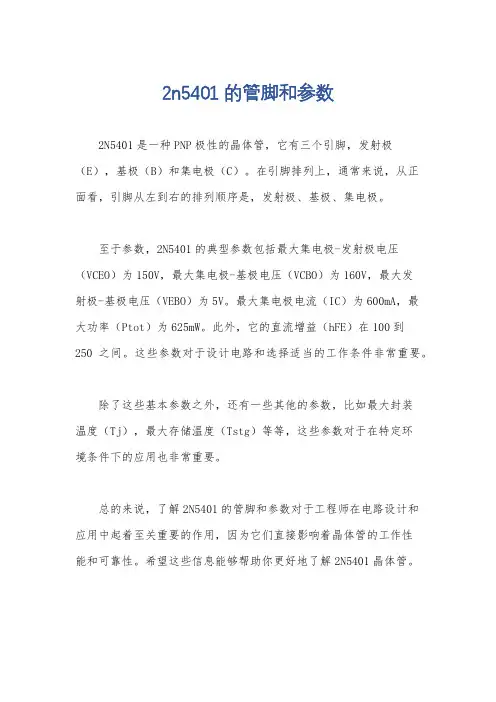

2N5320SI-N100V2A10W AFSWITCH 2N5322SI-P100V2A10W AFSWITCH 2N5401SI-P160V0.6A0.31W

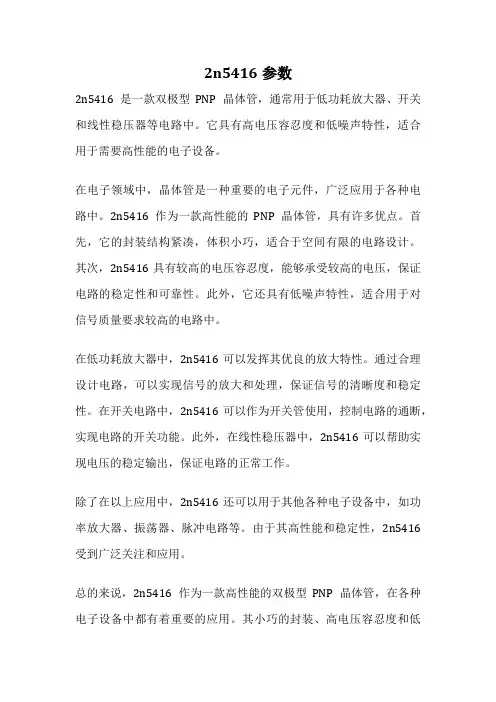

2N5416SI-P350V1A10W15MHz
2N5433N-FET25V0.4A0.3W7E

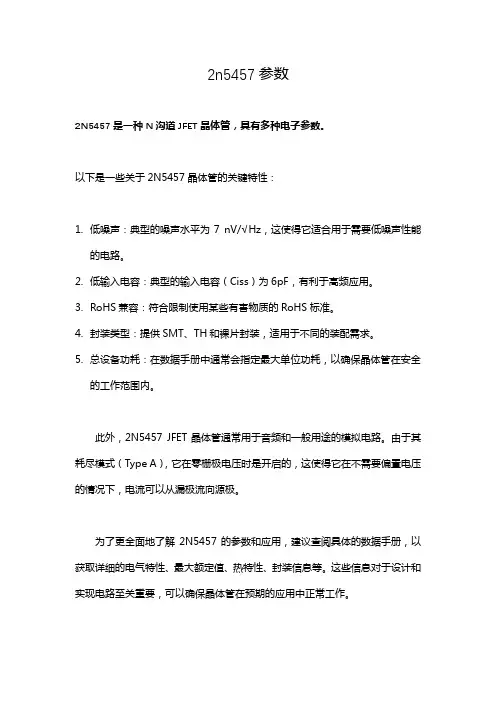

2N5457N-FET25V1mA Up<6V
2N5458N-FET25V 2.9mA UNI
2N5460P-FET40V5mA Up<6V GEN.P
2N5461P-FET40V9mA0.31W
2N5462P-FET40V16mA Up<9V GEN
2N5484N-FET25V5mA0.31W
2N5485P-FET25V4mA Up<4V
2N5551SI-N180V0.6A0.31W VID
2N5589SI-N36V0.6A3W175MHz
2N5639N-FET30V10mA310mW
2N5672SI-N150V30A140W0.5us
2N5680SI-P120V1A1W
2N5682SI-N120V1A1W>30MHz
2N5684SI-P80V50A200W
2N5686SI-N80V50A300W>2MHz
2N5770SI-N30V0.05A0.7W>900MHz
2N5771SI-P15V50mA625mW>850MHz
2N5876SI-P80V10A150W>4MHz
2N5878SI-N80V10A150W>4MHz
2N5879SI-N60V10A150W>4MHz
2N5884SI-P80V25A200W AFPOWSW
2N5886SI-N80V25A200W>4MHz
2N6031SI-P140V16A200W1MHz
2N6050P-DARL+D60V12A100W
2N6059SI-N100V12A150W
2N6083SI-N36V5A PQ=30W175MHz
2N6098SI-N70V10A75W AFPOWSWITCH 2N6099SI-N70V10A75W AFPOWSWITCh 2N6109SI-P60V7A40W10MHz
2N6124SI-P45V4A40W
2N6211SI-P275V2A20W20MHz
2N6213SI-P400V2A35W>20MHz
2N6248SI-P110V15A125W>6MHz
2N6284N-DARL100V20A160W B>75
2N6287P-DARL100V20A160W
2N6292SI-N80V7A40W
2N6356N-DARL50V20A150W B>150
2N6422SI-P500V2A35W>10MHz
2N6427N-DARL40V0.5A0.625W
2N6476SI-P130V4A16W5MHz
2N6488SI-N90V15A75W
2N6491SI-P90V15A30W
2N6517SI-N350V0.5A0.625W>40
2N6520SI-P350V0.5A0.625W>40
2N6547SI-N850/400V15A175W
2N6556SI-P100V1A10W>75MHz
2N6609SI-P160V16A150W2MHz
2N6660N-FET60V2A 6.25W3E
2N6661N-FET90V2A 6.2W4E
2N6675SI-N400V15A
2N6678SI-N400V15A
2N6716SI-N60V2A2W50MHz
2N6718SI-N100V2A2W50MHz
2N6725N-DARL60V2A1W B>15K
2N6728SI-P60V2A2W>50MHz
2N697SI-N60V1A0.6W<50MHz
2N7002N-FET60V0.115A0.2W700000 2N914SI-N40V0.5A<40/40NS SW
2N918SI-N30V50mA0.2W600MHz
2N系列功率晶体管技术参数 2N1304GE-N25V0.3A0.15W10MHz 2N1305GE-P30V0.3A0.15W5MHz 2N1307GE-P30V0.3A0.15W B>60 2N1613SI-N75V1A0.8W60MHz 2N1711SI-N75V1A0.8W70MHz 2N109GE-P35V0.15A0.165W 2N1893SI-N120V0.5A0.8W 2N2102SI-N120V1A1W<120MHz 2N2148GE-P60V5A12.5W 2N2165SI-P30V50mA0.15W18MHz 2N2166SI-P15V50mA0.15W10MHz 2N2219A SI-N40V0.8A0.8W250MHz 2N2222A SI-N40V0.8A0.5W300MHz 2N22232xSI-N100V0.5A0.6W>50 2N2223A2xSI-N100V0.5A0.6W>50 2N2243A SI-N120V1A0.8W50MHz 2N2369A SI-N40V0.2A.36W12/18ns 2N2857SI-N30V40mA0.2W>1GHz 2N2894SI-P12V0.2A 1.2W60/90ns 2N2905A SI-P60V0.6A0.6W45/100 2N2906A SI-P60V0.6A0.4W45/100 2N2907A SI-P60V0.6A0.4W45/100 2N2917SI-N45V0.03A>60Mz
2N2926SI-N25V0.1A0.2W300MHz 2N2955GE-P40V0.1A0.15W200MHz 2N3019SI-N140V1A0.8W100MHz 2N3053SI-N60V0.7A5W100MHz 2N3054SI-N90V4A25W3MHz 2N3055SI-N100V15A115W800kHz 2N3055SI-N100V15A115W800kHz 2N3055H SI-N100V15A115W800kHz 2N3251SI-P50V0.2A0.36W 2N3375SI-N40V0.5A11.6W500MHz 2N3439SI-N450V1A10W15MHz 2N3440SI-N300V1A10W15MHz 2N3441SI-N160V3A25W POWER 2N3442SI-N160V10A117W0.8MHz 2N3495SI-P120V0.1A0.6W>150MHz 2N3502SI-P45V0.6A0.7W200MHz 2N3553SI-N65V0.35A7W500MHz 2N3571SI-N30V0.05A0.2W 1.4GHz 2N3583SI-N250/175V2A35W>10MHz 2N3632SI-N40V0.25A23W400MHz 2N3646SI-N40V0.2A0.2W 2N3700SI-N140V1A0.5W200MHz 2N3707SI-N30V0.03A0.36W100MHz 2N3708SI-N30V0.03A0.36W80MHz 2N3716SI-N100V10A150W4MHz
