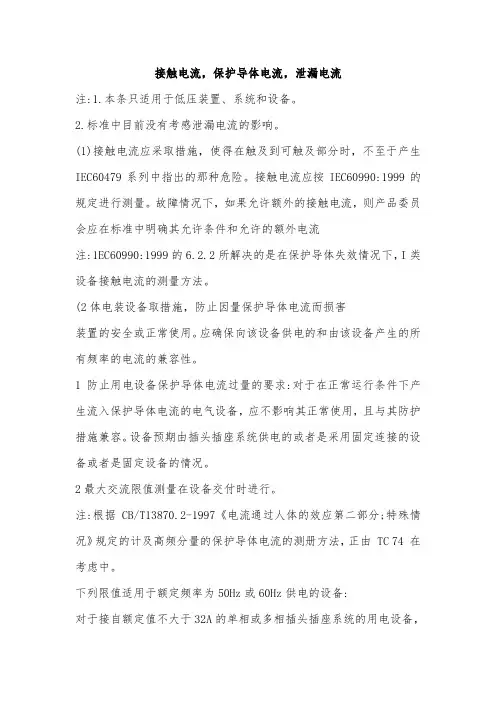

测量接地漏电流 漏电比对人墙MD（地），容易理解和考虑漏电流接地端子的电流。 上的MD（红色和黑色），您认为图左侧的代码表示你的手或脚 测量正常状态 ?连接? 连接到墙上的插座适配器· 2P 3P 3P插头连接到被测设备ME。 插入之间的地面和地面终端适配器导致3P · 2P墙的MD，测量电流从插入被测ME设备的3P接地引脚泄漏。 开关电源极性连接到墙上的插头转接器转换成半旋转3P · 2P。
?测量? 打开电源测试ME设备，对MD（最好的测量范围从最高量程）输出电压测量。 其结果是除以1kΩ的当前记录测量（因为它可能被转换成测量μAMV）。 再次切换极性，测量功率，并具有重要价值的测量。 ?决定? 另一种形式，无论附加，0.5毫安大致正常 单一故障条件（一电源线开路）测量 ?连接? 删除连接2P 3P ·正常情况下，适配器，该适配器只有一个刀片极2P 3P连接· 2P剥离（漏电电流∵ 单一故障条件下，只有电力导线断开one 。） 壁挂2P插头插座条。 开关电源极性连接到墙上插座旋转2P半条。 交换式电源供应断开的导线连接到其他2P刀片更换地带极适配器3P · 2P。
?测量? 打开电源测试ME设备，对MD（最好的测量范围从最高量程）输出电压测量。 其结果是除以1kΩ的当前记录测量（因为它可能被转换成测量μAMV）。 极性开关电源，开关电源的测量4供应断开的导线，最大测量值。 ?决定? 另一种形式连接，正常值小于1mA无关。 外部泄漏电流测量 测量正常状态 ?连接? 连接到墙上的插座适配器· 2P 3P 3P插头连接到被测设备ME。3P · 2P适配器地线连接到地面的墙。 ME的设备金属部件测试（如果外部覆盖着绝缘设备，如铝箔贴为20cm × 10CM部分）之间插入墙壁和地面终端的医师，设备的测试ME外观测量泄漏电流。 开关电源极性连接到墙上的插头转接器转换成半旋转3P · 2P。
用多种方法测量直流电阻 一、实验目的 1、熟悉各种电学仪器及电路技巧; 2、掌握多种方法测量直流电阻 3、巩固不确定度的评定方法 二、仪器 DH6108赛电桥综合实验仪，直流稳压电源，万用电表，电阻箱，两个待测电阻，千分尺,直流电流表，直流电压表，滑线变阻器，检流计等 三、实验原理 电阻是电磁学实验工作中的常用元件，可分为高值电阻（兆欧以上）、中值电阻（10欧～兆欧）、低值电阻（10欧以下）。测量电阻的方法有许多种，常用的如伏安法、电桥法、比较测量方法(电压比等于电阻比)。 （一）伏安法测量电阻的原理（适用于测中值电阻） 1、实验线路的比较和选择 当电流表内阻为0，电压表内阻无穷大时，下述两种测试电路的测量不确定度是相同的。 图1 电流表外接测量电路 图2 电流表内接测量电路 被测电阻的阻值为： I V R = 。 但实际的电流表具有一定的内阻，记为R I ；电压表也具有一定的内阻，记为R V 。因为R I 和R V 的存在，如果简单地用I V R = 公式计算电阻器电阻值，必然带来附加测量误差。为了减少这种附加误差，测量电路可以粗略地按下述办法选择：
比较(R/R I )和(R V /R )的大小，比较时R 取粗测值或已知的约值。如果前者大则选电流表内接法，后者大则选择电流表外接法。 如果要得到测量准确值，就必须按下（1）、（2）两式，予以修正。 即电流表内接测量时，I R I V R -= （1） 电流表外接测量时， V R V I R 11-= （2） 2、测量误差与不确定度的评定 实验使用的电压表和电流表的量程和准确度等级一定时，可以估算出U V 、U I ，再用简化公式I R I V R -= 计算时的相对不确定度 （3） 式中U R 表示测量R 的不确定度，并非指R 的电压值。 可见要使测量的准确度高，应选择线路的参数使数字表的读数尽可能接近满量程，因为这时的V 、I 值大，U R ／R 就会小些。 当电压表、电流表的内阻值R V 、R I 及其不确定度大小U RI 、U RV 已知时，可用公式(1)、(2)更准确地求得R 的值，相对不确定度由下式求出： 电流表内接时： （4） 电流表外接时： （5） 这就知道由公式(1)、(2)来得到电阻值R 时，线路方案和参数的选择应使U R ／R 尽可能最小（选择原则3）。 （二）惠斯通电桥测量未知电阻的原理 （适用于测中值电阻） 现代计量中直流电桥正逐步被数字仪表所替代. 以往在电阻测量中电桥起了重要作用。 惠斯通电桥(Wheatstone ,s bridge )沿用了近二百年，1833年由克里斯泰(Cheistie )首先提出，后来以惠斯通名字命名. 电桥产生的背景是： 1)在数字仪表发展之前的时期，如果用伏安法测量电阻/R V I =，需要同时准确测量电压V 和电流I ，当时0.2级模拟式电表的制造成本与价格就已经显著高于准确度约0.05% 6位旋转式电阻箱. 2)伏安法测量的条件要求较高，如0.2级电表的使用与检定的条件要求较高，对电源 2 2?? ? ??+??? ??=I U V U R U I V R ?? ????-??? ?????? ??+??? ??+??? ??=I V R I V R R U I U V U R U I I I R I V R I /1/2222????? ?-???? ?????? ??+??? ??+??? ??=V V V R I V R R I V R I V R U I U V U R U V /1/222 2
一、填空题 1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。 2．三极管的偏置情况为发射结正向偏置，集电结反向偏置时，三极管处于饱和状态。 3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的输入电阻高。 4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的输出电阻低。 5．常用的静态工作点稳定的电路为分压式偏置放大 电路。 6．为使电压放大电路中的三极管能正常工作，必须选择合适的静态工作点。 7．三极管放大电路静态分析就是要计算静态工作点，即计算、、三个值。 8．共集放大电路（射极输出器）的集电极极是输入、输出回路公共端。 : 9．共集放大电路（射极输出器）是因为信号从发射极极输出而得名。（） 10．射极输出器又称为电压跟随器，是因为其电压放大倍数电压放大倍数接近于1 。 11．画放大电路的直流通路时，电路中的电容应断开。
12．画放大电路的交流通路时，电路中的电容应短路。 13．若静态工作点选得过高，容易产生饱和失真。 14．若静态工作点选得过低，容易产生截止失真。 15．放大电路有交流信号时的状态称为动态。 16．当输入信号为零时，放大电路的工作状态称为静态。 17．当输入信号不为零时，放大电路的工作状态称为动态。 18．放大电路的静态分析方法有估算法、图解 法。 （ 19．放大电路的动态分析方法有微变等效电路法、图解法。 20．放大电路输出信号的能量来自直流电源。 二、选择题 1、在图示电路中，已知＝12V，晶体管的＝100，' R＝100k b Ω。当 U＝0V时，测得＝，若要基极电流＝20μA，则为kΩ。 i A A. 465 B. 565 2.在图示电路中，已知＝12V，晶体管的＝100，若测得＝
目录 1、设计背景 (1) 2、设计方案选择 (1) 2.1典型的微电流测量方法 (1) 2.1.1开关电容积分法[1] (1) 2.1.2运算放大器法 (2) 2.1.3场效应管+运算放大器法 (2) 2.2总体设计方案 (3) 3、具体设计方案及元器件的选择 (4) 3.1稳流信号源问题 (4) 3.2I/V转换及信号滤波放大 (5) 3.2.1前级放大 (5) 3.2.2滤波及后级放大电路 (6) 3.2.3运算放大器的选取 (6) 3.3量程自动转换 (6) 3.4信号采集处理 (7) 4、软件仿真结果 (8) 5、参考资料 (9)
微电流测试电路设计 1、设计背景 微电流是指其值小于-6 10A的电流,微电流检测属于微弱信号检测的一个分支，是一门针对噪声的技术,它注重的是如何抑制噪声和提高信噪比。该技术在军事侦察、物理学、化学、电化学、生物医学、天文学、地学、磁学等许多领域具有广泛的应用。我们所研究的微电流检测主要针对电力系统中的绝缘材料，因为现代国民经济对电力供应的依赖性日益增大，电力系统的规模、容量也在不断扩大。而电气设备的绝缘材料往往是电力系统中的重要组成部分，绝缘材料的漏电流情况严重会造成电力系统的重大损失。微电流检测是通过对泄漏电流的测量来评估绝缘材料状况的有效方法。近年来,针对微弱电流的信噪改善比SNIR已能达到1了，目前国内做得比较好的单位是南京大学,其独家生产的ND-501型微弱信号检测实验综合装置己被国内至少76家高等院校使用。但其产品价格昂贵,少则几千元,多则几万元，例如HB-831型pA级电流放大器、HB-834型四通道pA级电流放大器、HB-838型八通道pA级电流放大器的售价分别为4100元/台、13000元/台、22000元/台。所以，研制高精度、寿命长、成本低、电路简单的微电流检测仪具有重要的现实意义及理论参考价值。为了达成目标，我们需要重点考虑以下几个问题： 10 A（本设计要求）的稳流信号源的实现（1）如何获得实验信号，即电流为12 问题； （2）如何将微弱电流信号转换成易于操作的信号； （3）怎样将微弱信号提取放大； （4）如何实现量程的自动转换问题； （5）将实际中的模拟信号转换成数字信号； （6）实现对数字信号的处理和显示。 2、设计方案选择 2.1典型的微电流测量方法 2.1.1开关电容积分法[1] 开关电容式微电流测量方法的前级是在利用开关电容实现电流向电压转换的同时对电压信号进行调制和放大，达到微伏级；后级电路通过选频放大电路实
电气设备泄漏电流测试方法及注意事项? ? ??测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检出缺陷的 (1)试验电压高，并且可随意调节，容易使绝缘本身的弱点暴露出来。因为绝缘中的某些缺陷或弱点，只有在较高的电场强度下才能暴露出来。 (2)泄漏电流可由微安表随时监视，灵敏度高，测量重复性也较好。 (3)根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。 (4)可以用i=f(u)或i=f(t)的关系曲线并测量吸收比来判断绝缘缺陷。泄漏电流与加压时间的关系曲线如图1-1所示。在直流电压作用下，当绝缘受潮或有缺陷时，电流随加压时间下降得比较慢，最终达到的稳态值也较大，即绝缘电阻较小。 1. 测量原理 对于良好的绝缘，其泄漏电流与外加电压的关系曲线应为一直线。但实际上的泄漏电流与外加电压的关系曲线仅在一定的电压范围内才是近似直线，如图1-2中的OA段。若超过此范围后，离子活动加剧，此时电流的增加要比电压增加快得多，如AB段，到B点后，如果电压继续再增加，则电流将急剧增长，产生更多的损耗，以致绝缘被破坏，发生击穿。在预防性试验中，测量泄漏电流时所加的电压大都在A点以下。 将直流电压加到绝缘上时，其泄漏电流是不衰减的，在加压到一定时间后，微安表的读数就
等于泄漏电流值。绝缘良好时，泄漏电流和电压的关系几乎呈一直线，且上升较小；绝缘受潮时，泄漏电流则上升较大；当绝缘有贯通性缺陷时，泄漏电流将猛增，和电压的关系就不是直线了。通过泄漏电流和电压之间变化的关系曲线就可以对绝缘状态进行分析判断。2. 影响测量结果的主要因素 (1)高压连接导线 由于接往被测设备的高压导线是暴露在空气中的，当其表面场强高于约20kV/cm时，沿导线表面的空气发生电离，对地有一定的泄漏电流，这一部分电流会流过微安表，因而影响测量结果的准确度。 一般都把微安表固定在试验变压器的上端，这时就必须用屏蔽线作为引线，用金属外壳把微安表屏蔽起来。电晕虽然还照样发生，但只在屏蔽线的外层上产生电晕电流，而这一电流就不会流过微安表，防止了高压导线电晕放电对测量结果的影响。 根据电晕的原理，采取用粗而短的导线，并且增加导线对地距离，避免导线有毛刺等措施，可减小电晕对测量结果的影响。 (2)表面泄漏电流 （a）未屏蔽（b）屏蔽 反映绝缘内部情况的是体积泄露电流。但是在实际测量中，表面泄露电流往往大于体积泄漏电流，这给分析、判断被试设备的绝缘状态带来了困难，因而必须消除表面泄漏电流对真实测量结果的影响。 消除的办法是使被试设备表面干燥、清洁、且高压端导线与接地端要保持足够的距离；另一
第25卷 第11期 电子测量与仪器学报 Vol. 25 No.11 · 972 · JOURNAL OF ELECTRONIC MEASUREMENT AND INSTRUMENT 2011年11月 本文于2011年9月收到。 DOI: 10.3724/SP.J.1187.2011.00972 电化学分析系统中pA~μA 微电流测量 王 俊 (福州大学 至诚学院, 福州 350002) 摘 要: 为了提高电化学分析系统的分析速度和测量的准确度。探究如何对电化学分析系统中,既有慢变化又有快变化的pA~μA 范围的微电流进行快速、准确的测量。基于定阻式I/V 转换的方法,对pA~μA 范围的微电流,设置了由微机控制的多个电流量程及自动调零电路,以及从软?硬件上进行抗工频干扰的设计。实现对宽范围微电流测量的量程快速搜索?转换,提高了电化学分析系统中pA~μA 范围微电流测量的准确度? 关键词: 微电流; 测量; pA~μA; 电化学分析系统 中图分类号: TH399 文献标识码: A 国家标准学科分类代码: 460.40 pA~μA micro-current measurement in electrochemical analysis system Wang Jun (Zhicheng College, Fuzhou University, Fuzhou 350002, China) Abstract: In order to improve the speed of analysis and the accuracy of measurement in electrochemical analysis system, the fast-speed and accurate measurement of micro current of pA~μA range in both slow and fast change was researched. Based on the constant resistance I/V conversion method, for the pA~μA micro-current measurement range, a number of current computer control and automatic zero-adjusting circuit was set up, and anti-frequency interference design of software and hardware were carried out. The fast search and conversion in wide micro current measurement range were realized. Thereby the scope of pA~μA micro-current measurement accuracy is enhanced. Keywords: micro-currents; measurements; pA~μA; Electrochemical analysis system 1 引 言 应用在电化学、生物电化学和生命科学等作为物质组分分析和测量的电化学分析系统。随着超微电极技术的突破性进展, 使用具有信?噪比高、反应速度快等优良电化学特性的微电极、超微电极作为电化学分析系统的传感器, 大大提高了该系统对微小量测量的准确度[1-2]。微电极、超微电极由于化学反应所生成的微电流(极化电流), 其范围为pA~μA, 对该范围的微电流测量, 正是文中要讨论的。 把反映被测物质含量的微电流信号, 经过电流—电压转换, 形成相应的电压信号。 利用计算机技术对产生的电压信号进行一系列的数据处理, 电化学分析系统可以较容易实现最优化选择, 实现数据处理过程的全部自动化, 但系统的分析速度和测量的准确 度之关键在于对微电流的测量。 鉴于微电极、超微电极其尺寸及表面形状、测试它们的化学反应体系及其控制电位(电压)的波型、扫描速度以及电化学分析方法等不同, 其极化电流峰值大小差别很大, 达几个数量级[3]。微电极一般为nA~μA, 超微电极一般为pA~nA, 极化电流的时间曲线和电位曲线也不同。有的变化较缓慢, 有的变化较快, 有的曲线的频谱还包含工频50 Hz 频率分量, 而且测试环境往往是高阻抗, 工频干扰尤显严重, 对测量小至pA 级微电流的元器件的温、湿度影响很大。因此, 要快速、准确地测量电化学分析系统中pA~μA 微电流难度较大[9]。 电化学分析系统中测量的微电流可小至pA 级, 要实现对既有慢变化的, 又有快变化的pA~μA 宽范围微电流量程自动地快速搜索、转换有以下难点:
高压直流电压电流的测量 一．高压直流电流测量 测量方式： 1.霍尔式隔离传感器（磁隔离） 2.直放式LEM传感器 3.平衡式LEM传感器 测量原理： 1.霍尔式隔离传感器（磁隔离） 霍尔效应: 如图所示，在一个N型半导体薄片（霍尔元件）相对两侧面通以控制电流I，在薄片垂直方向加以磁场B，则在半导体两侧面会产生一个大小与 控制电流I和磁场B乘积成正比的电势UH。即IB U K H H 这一现象叫做霍尔效应，产生的电势UH叫做霍尔电势，为灵敏度。 当I一定时，UH正比于B。 2.直放式LEM传感器： 在如图所示直放式LEM传感器中存在下列关系：VX∝iX∝LX∝B∝E 该传感器价格便宜，但是存在零点飘移。 目前市场上多为双电源，单电源数量少而且价格高且易发生磁化问题。4.平衡式LEM传感器: 平衡式LEM传感器自身存在动态平衡，反映速度快，其线性度、灵敏度都比直放式好，且它不受零飘的影响。如图所示，Bx与Bf相抵消直至E=0。
二．高电压测量 稳态高电压与冲击高电压区别： 稳态高电压：主要是指工频交流高压和直流高压。但所述及的测量方法或装置，有的也可用于频率在一定范围以内的高频高压或脉动成分很大的直流高压的测量。 冲击电压：无论是雷电冲击电压或操作冲击电压，均为快速变化或较快速变化的一种电压。测量冲击电压的整个测量系统包括其中的电压转换装置和指示、记录及测量仪器必须具有良好的瞬态响应特性。一些适宜于测量稳态或慢过程(如直流和交流电压)的测量系统不一定适宜于或根本不可能测量冲击电压。冲击电压的测量包括峰值测量和波形记录两个方面。 实验室与电力系统的高电压测量区别： 电力系统：电力运行部门测量交流高电压，是通过电压互感器和电压表来实现的。用电压互感器测交流电压把电压互感器的高压边接到被测电压，低压边跨接一块电压表，把电压表读数乘上电压互感器的变比，就可得被测电压值。 电力系统没有专门的冲击电压测量系统 实验室：互感器在高电压实验室中用得不多，因为高电压实验室中所要测的电压值常常比现有电压互感器的额定电压高许多，特制一个超高压的电压互感器是比较昂贵的，而且很高电压的互感器也比较笨重，所以采用别的方法来测量交流高电压 实验室的高电压测量： 交流高电压测量： (1) 利用气体放电测量交流高电压――如测量球隙 (2) 利用静电力测量交流高电压――如静电电压表 (3) 利用整流电容电流测量交流高电压――如峰值电压表 (4) 利用整流充电电压测量交流高电压――如峰值电压表 直流高电压的测量： 用高欧姆电阻串联直流毫安表可以测量直流电压的平均值，是一种比较方便而又常用的测量系统 冲击高电压的测量： (1) 球隙法：是直接测量高电压峰值的一种方法。 (2) 分压器――峰值电压表：只测峰值，不测波形。事先应验证波形合乎标准，或同时用示波器观测波形。 (3) 分压器――示波器（或数字记录仪）：可同时测出峰值及波形。在采用数字式示波器或数字记录仪时，可立即获得峰值和时间参数值，并可打印
电流检测方法 1 传统的电流检测方法 1. 1 利用功率管的RDS进行检测( RDS SENSIN G) 当功率管(MOSFET) 打开时,它工作在可变电阻区,可等效为一个小电阻。MOSFET 工作在可变电阻区时等效电阻为: 式中:μ为沟道载流子迁移率; COX 为单位面积的栅电容;V TH 为MOSFET 的开启电压。 如图1 所示,已知MOSFET 的等效电阻,可以通过检测MOSFET 漏源之间的电压来检测开关电流。 这种技术理论上很完美,它没有引入任何额外的功率损耗,不会影响芯片的效率,因而很实用。但是这种技术存在检测精度太低的致命缺点: (1) MOSFET 的RDS本身就是非线性的。 (2) 无论是芯片内部还是外部的MOSFET ,其RDS受μ, COX ,V TH影响很大。 (3) MOSFET 的RDS随温度呈指数规律变化(27～100 ℃变化量为35 %) 。 可看出,这种检测技术受工艺、温度的影响很大,其误差在- 50 %～ + 100 %。但是因为该电流检测电路简单,且没有任何额外的功耗,故可以用在对电流检测精度不高的情况下,如DC2DC 稳压器的过流保护。 图1 利用功率管的RDS进行电流检测
1. 2 使用检测场效应晶体管(SENSEFET) 这种电流检测技术在实际的工程应用中较为普遍。它的设计思想是: 如图2 在功率MOSFET两端并联一个电流检测FET ,检测FET 的有效宽度W 明显比功率MOSFET 要小很多。功率MOSFET 的有效宽度W 应是检测FET 的100 倍以上(假设两者的有效长度相等,下同) ,以此来保证检测FET 所带来的额外功率损耗尽可能的小。节点S 和M 的电流应该相等,以此来避免由于FET 沟道长度效应所引起的电流镜像不准确。 图2 使用场效应晶体管进行电流检测 在节点S 和M 电位相等的情况下,流过检测FET的电流IS 为功率MOSFET 电流IM 的1/ N ( N 为功率FET 和检测FET 的宽度之比) , IS 的值即可反映IM 的大小。 1. 3 检测场效应晶体管和检测电阻相结合 如图3 所示,这种检测技术是上一种的改进形式,只不过它的检测器件不是FET 而是小电阻。在这种检测电路中检测小电阻的阻值相对来说比检测FET 的RDS要精确很多,其检测精度也相对来说要高些,而且无需专门电路来保证功率FET 和检测FET 漏端的电压相等,降低了设计难度,但是其代价就是检测小电阻所带来的额外功率损耗比第一种检测技术的1/ N 2还要小( N 为功率FET 和检测FET 的宽度之比) 。此技术的缺点在于,由于M1 ,M3 的V DS不相等(考虑VDS对IDS的影响), IM 与IS 之比并不严格等于N ,但这个偏差相对来说是很小的,在工程中N 应尽可能的大, RSENSE应尽可能的小。在高效的、低压输出、大负载应用环境中,就可以采用这种检测技术。
摘要：物理学是实验性学科，而物理实验在物理学的研究中占有非常重要的地位。本文着重介绍工科大学物理实验蕴涵的实验方法，提出工科大学物理实验的新类型。并介绍相关的数据处理的方法。 关键词：大学物理实验方法数据处理 正文： 一、大学物理实验方法 实验的目的是为了揭示与探索自然规律。掌握有关的基本实验方法，对提高科学实验能力有重要作用。实验离不开测量，如何根据测量要求，设计实验途径，达到实验目的？是一个必须思考的重要问题。有许多实验方法或测量方法，就是同一量的测量、同一实验也会体现多种方法且各种方法又相互渗透和结合。实验方法如何分类并无硬性规定。下面总结几种常用的基本实验方法。 根据测量方法和测量技术的不同，可以分为比较法、放大法、平衡法、转换法、模拟法、干涉法、示踪法等。 （一）比较法 根据一定的原理，通过与标准对象或标准量进行比较来确定待测对象的特征或待测量数值的实验方法称为比较法。它是最普遍、最基本、最常用的实验方法，又分直接比较法、间接比较法和特征比较法。直接比较法是将被测量与同类物理量的标准量直接进行比较，直接读数直接得到测量数据。例如，用游标卡尺和千分尺测量长度，用钟表测量时间。间接比较法是借助于一些中间量或将被测量进行某种变换，来间接实现比较测量的方法。例如，温度计测温度，电流表测电流，电位差计测电压，示波器上用李萨如图形测量未知信号频率等。特征比较法是通过与标准对象的特征进行比较来确定待测对象的特征的观测过程。例如，光谱实验就是通过光谱的比较来确定被测物体的化学成分及其含量的。 （二）放大法 由于被测量过小，用给定的某种仪器进行测量会造成很大的误差，甚至小到无法被实验者或仪器直接感觉和反应。此时可以先通过某种途径将被测量放大，然后再进行测量。放大被测量所用的原理和方法称为放大法。放大法分累计放大法、机械放大法、电磁放大法和光学放大法等。 1、累计放大法在被测物理量能够简单重叠的条件下，将它展延若干倍再进行测量的方法称为累计放大法。例如，在转动惯量的测量中用秒表测量三线摆的周期。
浅谈电流检测方式 一、检测电阻+运放 优势： 成本低、精度较高、体积小 劣势： 温漂较大，精密电阻的选择较难，无隔离效果。 分析： 这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。 检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。 二、电流互感器CT/电压互感器PT 在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。而CT和PT就是特殊的变压器。基本构造上，CT的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。PT相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。 CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。它的工作原理和变压器相似。也称作TA 或LH（旧符号）工作特点和要求： 1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。 2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。 3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。 PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。电磁式电压互感器的工作原理和变压器相同。也称作TV或YH（旧符号）。 工作特点和要求： 1、一次绕组与高压电路并联。 2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。 3、二次绕组有一点直接接地。 4、变换的准确性 模块型霍尔电流传感器 模块型霍尔电流传感器分开环模式与闭环模式。 开环模式又称为直接测量式霍尔电流传感器，输入为电流，输出为电压。这种方式的优点是结构简单，测量结果的精度和线性度都较高。可测直流、交流和各种波形的电流。但它的测量范围、带宽等受到一定的限制。在这种应用中，霍尔器件是磁场检测器，它检测的是磁芯气隙中的磁感应强度。电流增大后，磁芯可能达到饱和；随着频率升高，磁芯中的涡流损耗、磁滞损耗等也会随之升高。这些都会对测量精度产生影响。当然，也可采取一些改进措施来降低这些影响，例如选择饱和磁感应强度高的磁芯材料；制成多层磁芯；采用多个霍尔元件来进行检测等等。 开环模式的结构原理见下图 根据检测量程的需求，一般分为以下两种绕线模式，左图为小量程的结构图，右图为大量程的结构图。 闭环模式又称为零磁通模式或磁平衡模式，其输入与输出端均为电流信号。原理见下图
万用表测量交流电压和电流的方法 1. 万用表由表头、测量电路及转换开关等三个主要部分组成。 (1)表头 它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头 的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻 度线，它们的功能如下：第一条(从上到下)标有R或Q,指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有s和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V 以外的其它位置时，即读此条刻度线。第三条标有10V，指示的是10V的交流电 压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。第 四条标有dB ,指示的是音频电平。 (2 )测量线路 测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成 它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程，经过一系列的 处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。 (3 )转换开关
其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。 转换开关一般有两个，分别标有不同的档位和量程。 2. 2 ?符号含义 (1 )s 表示交直流 (2) V — 2.5KV 4000Q /V 表示对于交流电压及 2.5KV 的直流电压挡，其灵敏度 为 4000 Q /V (3) A — V —Q 表示可测量电流、电压及电阻 (4) 45 — 65 — 1000Hz 表示使用频率范围为 1000 Hz 以下，标准工频范围为 4520m 里面标專』也 聲歸 ■ 気的最大电-■&值 档 把入孔 的 电量 好，fi 个示谈容！ 兰史弋构显是的！ 疊电这?嶽?l 了 Cx COM :2M .1000 Q B C 20哄 切 20n 2n 1010 700 200 20 200 PNP 叭 “ 20K 200K 2M 十叭.f d 2QO y 务hFE 2Mm
微电流测量（nA级交流、直流） 一、直流微电流测量 基于I-V变换的弱电流测量方法是常用的弱电流检测方法，其中的反馈电流放大型测量电路结构较简单，转换的线性较好，电路频率响应特性较好，在加入有效的硬件和软件抗干扰措施后，可以提高测量精度和稳定性。因此测量的电路是按照基于反馈式电流放大器型I-V转换原理进行设计，其基本电路如图1所示。 图1 I/V转换原理图 假定运放为理想运放，利用运算放大器的虚地概念和结点电流代数和为0的定律得出 (1) 输出电压V o与测量电流I s成线性比侧关系，比例系数为R f，因此根据放大要求选取R f值即可获得所需的放大倍数。 电流测量电路整体框架如图2，其中反馈电流放大电路采用的是两级放大方式。 图2 电路整体框图 由于待测电流信号为10-9A，所需放大倍数较高，若采用一级放大，则需要R f约为1010Ω。当R f过大时会产生较大的电阻热噪声电流，增大了分布电容，同时要求运放的输入电阻更大以减小分流；根据式(1)，一级放大后信号与输人为反相，所以采用两级放大电路，这样可以通过调整每一级放大倍数，来选择阻值适当的R f，减小由R f引起的误差；并通过两次电压反相，使放大电路的最终输出电压与输入信号同相，两级放大电路如图3。
图3 两级放大电路图 为减小噪声干扰和运算放大器负担，通常要求输出电压应比运算放大器的噪声电压值至少大两个数量级或更高；但输出电压太大，必然要增大R f，同时增大对运算放大器性能的要求。所以第一级放大器输出电压应设计为50～100mV，由式(1)，R f应为100MΩ。图3中C f表示R f引入的杂散电容，通常为0.5pF。当R f为100MΩ时，电路的截止频率约为0.3kHz，严重影响放大电路的频率响应特性。为改进频率响应，可以引入补偿电容C来消除C f的影响。根据运算放大器以及流入节点电流与流出节点电流相等特性，得出 （2）由于R f1为kΩ级电阻，其杂散电容可忽略，可得 （3）代入式(2)，拉式变换并消去V x(s)后，得出传递函数为 （4）为消除C f影响，取RC=R f C f，得 （5）由式(3)可知，截止频率为无穷大，理论上频带已经扩展到整个区域，因此频率响应得到改善。通过RC网络补偿可改善系统的动态特性，实际中100kHz 的带宽完全可以达到。但因为电路中还有其他的杂散电容，不可能被简单的RC 网络完全补偿。为减小由大电阻引入的噪声电流和分布电容，R f可采用T型网络结。 第二级放大电路将第一级输出电压信号进一步放大，并反向输出，保证最终电压输出与检测的电流输入同相。第二级放大倍数为10倍，由式(1)，取R f/R1为10。 为消除背景噪声影响，在运放输出端和A/D转换电路之问加入双T型50Hz 信号带阻滤波器将这个主要干扰谐波成分滤除，其电路如图4。
直流微电流前置放大器的研究 Ib是运放的偏置电流，当Ib大于Is，则Is信号被淹没，将无法测量，由以上分析可以看出，影响微电流测量的首要因素是运放的偏置电流Ib，其次是噪声电压和零点漂移。 微电流放大器要满足以下两个条件： （1）放大器输入阻抗要足够大，即Ri要远远大于Rf，Ri表示运放输入阻抗，Rf表示反馈电阻 （2）噪声和漂移要小于被测信号电流，即信噪比要高，否则输出的噪声电压或漂移电压将使输出的信号电压淹没或使输出信号难以辨别 放大器的灵敏度：直流微电流放大器能有效放大的最小电流。 I-V变换式直流微电流放大器的灵敏度一般能达到10-15 因此可知电阻Rf的数值越大，放大器的灵敏度越高。但是由于电阻本身的热噪声及分布电容跟电阻阻值成正比，Rf增大时漂移及噪声亦随之上升。所以当Rf足够大时，再继续增加Rf的数值，并不能使放大器的灵敏度继续提高。 增大Rf还受到下面两方面的限制： （1）当Rf过大时，要求放大器的输入阻抗更大，否则将对信号有很大的分流作用。由于放大器的输入阻抗是有限的，所以当Rf大到一定程度后，将不会有效的增加灵 敏度。 （2）Rf过大时，放大器的响应时间要增长。在I-V变换式直流微电流放大器中，输入待测电流后，放大器的输出电压不是立刻就达到稳定值，而是需要一定的时间， 这就是放大器的响应时间Tc。决定响应时间的因素有：放大器的输入电容、反馈 电阻Rf、反馈电阻Rf两端的电容C等
减小噪声及干扰的措施 （1）在I-V变换式直流微电流放大器的设计中，运放的选择至关重要，主要考虑以下几个参数。 一、偏置电流Ib足够小； 二、失调电压Vos要足够小； 三、输入阻抗要足够大； 四、温漂及噪声系数要尽量小。 （2）电路设计工艺 一、引线合理 二、屏蔽密封 三、电源及接地 提高测量精度的措施及电路设计 （1）基流补偿电路 在许多情况下，输入电流包含有较大的本地电流（基流或初始电流），如运算放大 器的偏置电流等。常用的基流补偿电路有两种：串联补偿和并联补偿电路 串联补偿：
如何用数字万用表测量直流电流 作为电子入门者，正确使用万用表是最基本的技能，随着技术的发展，越来越多的电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量直流电流。 一、直流电流的测量方法 1、将黑表笔插入COM插孔，当测量最大值为200mA的电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。 2、将功能开关置于直流电流挡A-合适量程。 3、将测试表笔串联接入到待测负载上，保持稳定，即可读数。若显示为“1.”，那么就要加大量程,如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。 二、操作提示
1、挡位选定直流电流挡，当不知电流范围时，应从最大量程选起。 2、注意电流方向，即红表笔接电源正极（或高电位），黑表笔接电源负极（或低电位）。 3、表要串联在所测电流的电路中。 4、测交流电流与测直流电流方法差不多，只是无极性限制。 三、直流电流的测量步骤 第一步：将万用表挡位旋转至直流电流挡200mA量程。 第二步：在实物电路上合上S1。 第三步：将红表笔接1，黑表笔接2，观察读数，测得支路中1、2点之间的电流为20mA。
四、注意事项 1、如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐下降。 2、若显示为“1.”，表示量程太小，功能开关应置于更高量程。 3、表示最大输入电流为200mA，过量的电流将烧坏保险丝，应再更换，20A量程无保险丝保护，测量时不能超过15秒。 4、交流电流的测量，测量方法与直流相同，不过挡位应该打到交流挡位A~，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而
直接测电压，表或电源会报废，请慎重操作！
电压的测量 1. 电压测量的方法一般分为直接测量法和间接测量法两种。 直接测量法在测量过程中，能从仪器、仪表上直接读出被测参量的波形或数值。 间接测量是先对各间接参量进行直接测量，再将测得的数值代入公式，通过计算得到待测参量。 2. 测量电压的仪器一般有电压表、示波器、交流毫伏表等。 电压表可以用来测量直流电压、低频交流电压，其测量方法简便，精度较高，是测量电压的基本方法。 示波器测量法可以测量所有的电压信号。 交流毫伏表用于交流信号大小的测量。 3. 电表法模拟式直流电压测量 动圈式电压表 图1是动圈式电压表示意图。图中虚框内为一直流动圈式高灵敏度电流表，内阻为Re ， 满偏电流(或满度电流)为Im ，若作为直流电压表，满度电压 另外增加了电阻，继而增加了三个电压量程 图1 电子电压表 m e m U R I =?
电子电压表中，通常使用高输入阻抗的场效应管(FET)源极跟随器或真空三极管阴极跟随器以提高电压表输入阻抗，后接放大器以提高电压表灵敏度，当需要测量高直流电压时，输入端接入分压电路。分压电路的接入将使输入电阻有所降低，但只要分压电阻取值较大，仍然可以使输入电阻较动圈式电压表大得多。图2是这种电子电压表的示意图。图中由于FET 源极跟随器输入电阻很大(几百MΩ以上)，因此由Ux测量端看进去的输入电阻基本上由R0，R1…等串联决定，通常使它们的串联和大于10MΩ ,以满足高输入阻抗的要求。同时，在这种结构下，电压表的输入阻抗基本上是个常量，与量程无关。 图2 4.电表法交流电压的测量 测量交流电压大小的仪表统称交流电压表。交流电压表分为模拟式电压表与数字式电压表两大类。模拟式电压表是先将交流电压经过检波器转换成直流电压后推动微安表头，由表头指针指示出被测电压的大小。检波器有三种类型，分别是平均值检波器、峰值检波器、有效值检波器，故电压表有三种类型，分别是平均值电压表、峰值电压表、有效值电压表。 平均值电压表 平均值电压表的基本原理方框图
目录 一、 概述 (1) 二、 标准设备 (2) 三、 安全信息 (3) 四、 微电流测试仪概述 (4) 1、微电流测试仪按键 (4) 2、显示屏幕 (6) 五、 技术指标 (7) 1、测量范围 (7) 2、测量精度 (7) 3、供电电源 (7) 4、外形尺寸 (7) 5、测量方式 (7) 6、显示方式 (7) 7、测量端输入电压 (7) 8、每一档量程均可输出电压 (7) 9、响应时间 (7) 10、自动量程切换 (7) 11、自动量程切换时间 (7) 12、短路瞬间过载电压 (7) 13、使用环境 (7) 六、 测量模式 (8) 1、手动测量 (8) 2、自动测量 (8) 3、注意事项 (9) 4、输出电压 (9) 七、 微电流测试仪标定 (10) 八、 典型应用 (11)
一、概述 MK-1000微电流测试仪是针对各种工业现场的实际需求设计生产的，主要应用于静电、光电流、生物电流的测量。具有体积小、质量可靠、精度高、稳定性好等特点， 深受广大客户的喜爱！
二、标准设备 标准设备包括以下列出的项目： z MK-1000微电流测试仪一台 z电缆线一根 z电源线一根 z MK-1000微电流测试仪用户手册 z合格证 z保修卡 图1 MK-1000微电流测试仪外观图 电缆线 注意： 如果微电流测试仪有损坏或缺少某些附件，请立即与我们的销售人员或公司联系！
三、安全信息 使用MK-1000微电流测试仪之前，请仔细阅读本手册。在充分理解的基础上，再对MK-1000微电流测试仪进行操作。错误的使用会导致仪表损坏或人身伤害。 严禁对MK-1000微电流测试仪进行任何改造！由于擅自改造所造成的事故，本公司恕不负责。 注意： 1、切勿使用已损坏的微电流测试仪。使用前应检查微电流测试仪的 外壳是否有断裂或缺少塑料元件。特别要注意接头周围是否绝缘。 2、请遵循设备的安全步骤进行操作。 3、根据测量要求选择正确的功能和量程档。
应用指南系列 1 编号100 小电流测量 基本电流测量 在典型电路(参见图1a )中，一个源使电流(I)流过电路。任何电流测量的目标都是在电路中串联一个安培计，使安培计测得的电流与原始流过电路的电流完全相同。为了实现这一目的，在A 点和B 点之间断开电路，如图1b 所示连接安培计。在理想情况下，电流表对电路完全没有影响。然而，在实际测量中，可能会出现多种误差源。正如我们在下文中讨论的一样，这些误差源会造成明显的测量不确定性。 任何安培计均可模型化为包括图1b 所示的三个独立电路元件：由连接至安培计的输入电缆形成的分流电阻(R SH )；一个不希望的电流发生器(I C )，主要代表电路互连产生的电流；内阻(R M )，包括串联电缆电阻。请注意，R M 与理想安培计(M I )串联，本身没有电阻或电流源。 在将一个安培计接入被测电路时，安培计的示值等于电路中未串联安培计时流过电路的电流减去电路模型中的元件造成的误差。这些误差包括通过模型分流电阻的电流、互连产生的电流、整个安培计模型上的电压降引起的误差，以及安培计本身的不确定度。 对于常规范围(典型>1mA)的电流测量值，由安培计电压降、分流电流和噪声电流引起的误差通常足够小，可忽略不计。在这种情况下，显示的电流读数几乎等于实际电流加上或减去安培计的固有不确定度(U M )。设计用于测量这些常规电流的仪表通常包括一个电压表电路，它测量与被测电路串联的分流电阻上的电压降(参见下文 中关于分流安培计的讨论)。电压表提供的读数与电流成正比。 不幸的是，此类仪表产生的电压降(输入电压降)往往在200mV 至大约2V 范围内。该压降足以造成常规范围以下的电流测量误差。为避免如此大的压降，皮安表和静电计在输入级采用带负反馈的高增益放大器。这样就大大降低了电压降——数量级为200μV 或更小。低电压降减小了测量误差，以及达到规定的准确度必须要维持的最小分流电阻。所以，所以无需采取特别措施来获得不寻常的大电缆电阻。 采用反馈安培计的典型皮安表或静电计的灵敏度通常为1fA (10-15A)或更小，典型准确度为0.1%至3%。 分流式和反馈式安培计 测量小电流有两种基本技术：分流法和反馈安培计法。分流器配置主要用于DMM (数字多用表)及老式静电计中，反馈模式中的电缆电容在这些仪表中会产生故障。皮安表和较新的静电计只采用反馈式安培计配置。皮安表和静电计的主要区别是静电计为多功能仪器，而皮安表则只测量电流。还有，典型静电计比典型皮安表的电流灵敏度好几个数量级。 分流式皮安表 利用一个电阻对静电计电压表的输入进行分流则形成一个分流式安培计，如图2所示。输入电流(I IN )在分流电阻(R SHUNT )上产生一个如下所示的输入电压E IN ： 图2：分流式安培计 E IN = I IN R SHUNT
