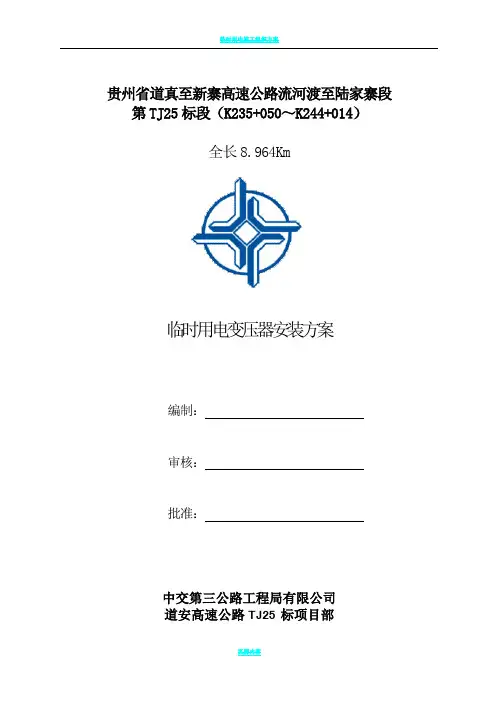

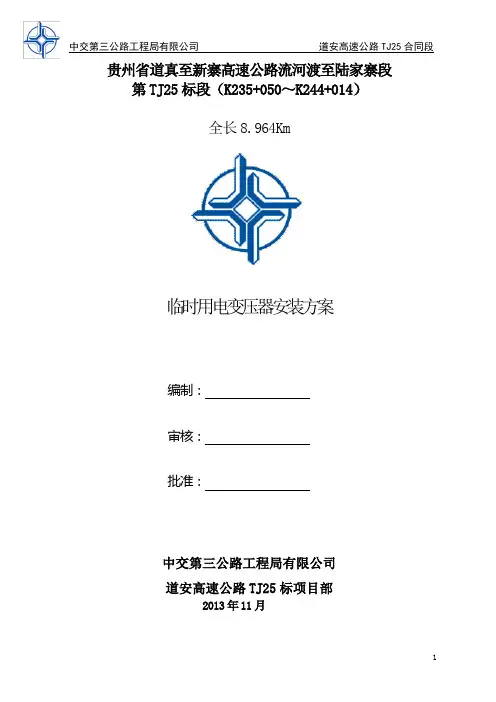

贵州省道真至新寨高速公路流河渡至陆家寨段第TJ25标段（K235+050～K244+014）
全长8.964Km
临时用电变压器安装方案
编制：
审核：
批准：
中交第三公路工程局有限公司
道安高速公路TJ25标项目部
2013年11月
一、设置依据
道安高速公路两阶段施工设计图；
现场考察和勘察所取得的资料；
项目公司、总承包部、项目办及监理办下发的文件通知。
在充分理解设计图纸的基础上，采用先进、合理切实可行的施工方案，以满足施工用电为第一要素，并符合相关的规范要求。
二、变压器安装数量级位置
我标段线路全长9Km，主要构造物为5座大桥、5座天桥、23道通道涵洞，项目部根据现场踏勘，计划安装6台变压器，分别为400KVA一台，630KVA三台，315KVA两台变压器设置位置详见道安高速TJ25标总体平面布置图。
三、变压器安装大小计算
1）1#变压器：服务水竹大桥与落水洞大桥下构施工，用电设备主要考虑塔吊2台，钢筋加工房1座以及队伍临时驻地生活用电。1#变压器用电设备表如下
2）2#变压器：服务1#预制场、1#拌合站，用电设备主要考虑架桥机、龙门吊、钢筋加工房、拌合站用电以及队伍临时驻地生活用电。2#变压器用电设备表如下
3）3#变压器：服务席子河大桥施工及项目驻地用电，用电设备主要考虑塔吊、升降机、钢筋加工房、项目驻地用电。3#变压器用电设备表如下
4）4#变压器：服务平头山大桥、团山大桥下构施工及2#预制场、2#拌合站，用电设备主要考虑塔吊1台、架桥机、龙门吊、钢筋加工房、拌合站用电以及队伍临时驻地生活用电。4#变压器用电设备表如下
四变压器的安装与调试
1 变压器本体安装准备工作
开工后依据土建施工进度及完工情况，及时安排人员进场，配合土建进行余留部分的基础配管和接地网的施工。主要工作是平整变压器室东侧的施工场地，进行场地平整，地面夯实，规划吊车站位，准备枕木，搭设临时平台。临时平台基础要夯室、坚固，不能下沉。
在土建具备条件后，马上进行变压器基础槽钢、电气预埋管及电缆支架的制作和安装，铺设由变压器基础至室外平台的槽钢轨道。
投入以下机具及材料
2 安装流程图
变压器到场时应对高低压瓷瓶的外观、附件数量及变压器整体进行验收，各种随机资料应完整。经验收合格后再进行安装。变压器就位后，根据实际情况进行电气调试工作。变压器安装流程图如下：
2 安装要点
在变压器室门前安装临时平台，临时平台应高出变压器基础，其高度应保证变压器的倾斜角度不大于15度。
利用吊车将变压器吊卸在临时平台上。事先要对临时平台进一步检查，确保无误。临时平台基础要夯室、坚固，不能下沉。
核对变压器的方向，按设计要求安装。
起吊变压器吊索夹具角度不应大于60度。
利用钢丝绳、导链等辅助工具拖运变压器至安装位置，拖动变压器时应平稳，不得倾斜，不得偏离轨道。变压器不进变压器平台内，吊车钢丝绳不能摘除，防止意外。
附件安装
安装环境必须在气候干燥，且保证在装配过程中无灰尘和湿气下进行安装。所有室内敞开部分，如门、孔洞及预留孔等应尽可能进行封堵。
如果是油浸式变压器，安装时需注意油枕安装方向，油枕及油枕支架的安装应严格按照外形图进行。
瓦斯继电器的安装：
瓦斯继电器壳盖上的红箭头必须指向油枕。
从油箱至油枕的连接管的坡指向油枕，但不能大于5度。
瓦斯继电器的纵向与正交线偏差不超过5度，并且管子不得有任何弯头，弯曲半径不大于50mm。
除厂家特殊要求外，应使变压器本体安装沿气体继电器的方向有1%--1.5%的升高坡度。
3 变压器调试项目
变压器调试是工作重点，调试质量的好坏直接影响到工程质量。
变压器主要试验项目：
测量线圈的直流电阻；
检查所有分接头变比；
检查三相变压器的接线组别；
测量线圈的绝缘电阻和吸收比；
对变压器进行工频耐压；
绝缘油试验；
五质量保证措施
坚持以工程实体质量为核心的全过程控制，建立、健全工程质量保证体系和现场的工序质量控制体系。
强化质量管理检查的组织机构，成立以项目经理部经理为首的质量管理领导小组，对工程进行事前、事中、事后三控制；施工现场配备质量负责人及质量专检员，认真开展自检、专检、互检，尤其要重点落实施工班组的自检工作。
定期进行质量检查，及时清除隐患。
六安全措施
1严格执行地方有关部门和我公司有关安全生产制度和安全技术操作规程，认真做好安全技术交底。
2 进入现场必须穿戴齐全安全劳保用品，大型设备运输安装必须听从统一指挥，实行专人专责，各司其职。
3 临时用电按施工组织设计要求架设，符合安全和技术操作规程的规定。开关箱要防潮、绝缘并加锁，接地符合要求；手持电动工具要配备漏电保护装置。
4 施工现场设置明显的安全警告标志。在主要施工部位、作业点、危险区、主要通道口都必须挂有安全宣传标语或安全警告牌。施工中有专人监护，无关人员不得入内。
5 吊装作业时，实现对变压器外侧的临时平台的稳固性进行检查确认，确保稳固，派专人对所使用的吊索，吊具进行检查，检查合格方可使用。吊装作业严格按照吊装规程操作，大风天气可暂停施工。
6 使用导链向变压器室内移动变压器时注意对导链进行事前检查，确保安全，变压器进入变压器室内后吊车方可松钩，方可松开吊索。
7 变压器室内平面与外面地面落差较大，需要在变压器室外搭设临时爬梯，保证作业人员安全进出变压器室，上下变压器室要走临时爬梯
8 变压器室空间狭小，吊装变压器时防止变压器挤伤作业人员。按变压器吊装要求设置吊点，防止吊装过程中损坏设备。
七技术标准说明
我项目部在工程施工过程中严格执行国家或冶金部现行验收规范和质量检验评定标准，严格执行当地有关工程建设的法令法规文件及设计院提供的设计文件要求。主要施工验收规范：
YBJ217 冶金电气设备安装工程施工及验收规范
GB50397—2007 电气装置安装工程电气设备交接试验标准
GBJ148—90 电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范GBJ149----90 电气装置安装工程母线装置施工及验收规范。
