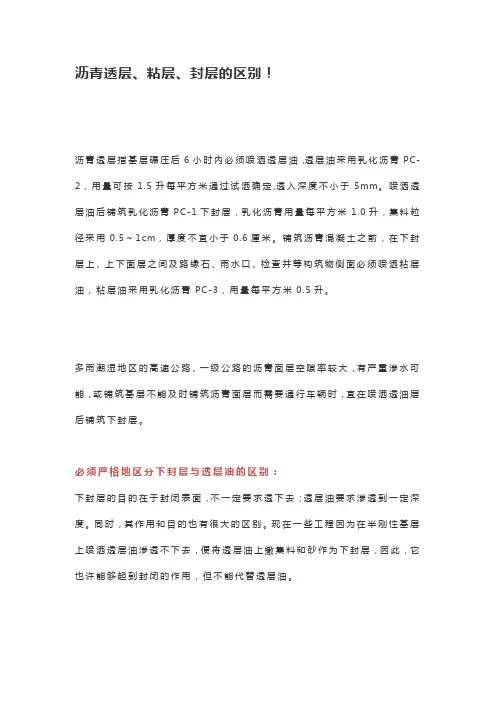

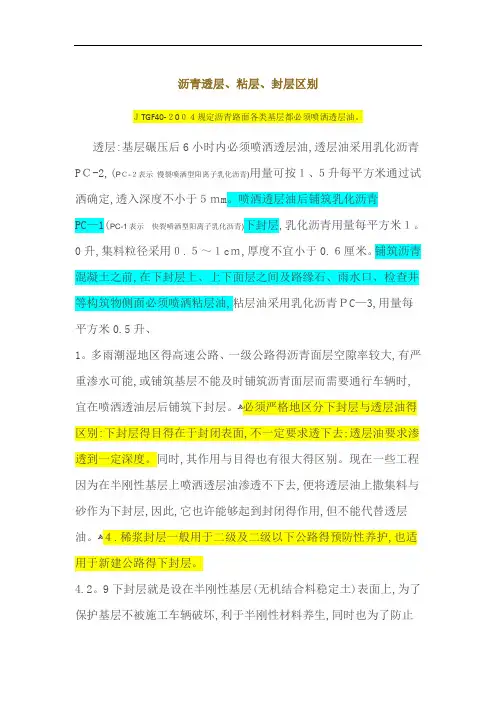

沥青透层、粘层、封层区别
JTGF40-2004规定沥青路面各类基层都必须喷洒透层油。
透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，（PC-2表示慢裂喷洒型阳离子乳化沥青）用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。喷洒透层油后铺筑乳化沥青PC-1（PC-1表示快裂喷洒型阳离子乳化沥青）下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5～1cm，厚度不宜小于0.6厘米。铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米
0.5升。
1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。
必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。同时，其作用和目的也有很大的区别。现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。
4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。
4.2.9下封层是设在半刚性基层（无机结合料稳定土）表面上，为了
保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。
透层、粘层、封层的作用和适用条件。
(1)透层的作用和适用条件
透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。
符合下列情况，应浇洒透层沥青：
①沥青路面的级配砂砾、级配碎石基层。
②水泥、石灰、粉煤灰等无机结合料稳定土。
③粒料的半刚性基层上必须浇洒透层沥青。
(2)粘层的作用和适用条件
粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。
符合下列情况，应浇洒粘层沥青：
①双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。
②旧沥青路面层上加铺沥青层。
③水泥混凝土路面上铺筑沥青面层。
④与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面。
符合下列情况之一时，必须喷洒粘层油。
1 双层式或三层式热拌热铺沥青混合料路面的沥青层之间。
2 水泥混凝土路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层。
3 路缘石、雨水口、检查井等构造物与新铺沥青混合料接触的侧面。
(3)封层的作用和适用条件
封层的作用为：封闭表面空隙、防止水分浸人面层或基层而铺筑的沥青混合料薄层。
铺筑在面层表面的称为上封层，铺筑在面层下面的称为下封层。
符合下列情况之一时，应在沥青面层上铺筑上封层：
①沥青面层的空隙较大，透水严重。
②有裂缝或已修补的旧沥青路面。
③需加铺磨耗层改善抗滑性能的旧沥青路面。
④需铺筑磨耗层或保护层的新建沥青路面。
(4)稀浆封层的作用和适用条件
稀浆封层的作用：是用适当级配的石屑或砂、填料(水泥、石灰、粉煤灰、石粉等)与乳化沥青、外加剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀摊铺在路面上形成的沥青封层。
符合下列情况之一时，应在沥青面层下铺筑下封层：
①位于多雨地区且沥青面层空隙较大，渗水严重。
②在铺筑基层后，不能及时铺筑沥青面层，且须开放交通。
1．透层的作用：为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。 2．符合下列情况，应浇洒透层沥青：
(1)沥青路面的级配砂砾、级配碎石基层；
(2)水泥、石灰、粉煤灰等无机结合料稳定土；
(3)粒料的半刚性基层上必须浇洒透层沥青。
1．粘层的作用：使上下层沥青结构层或沥青结构层与结构物(或水泥混凝土路面)完全粘结成一个整体。
2．符合下列情况，应浇洒粘层沥青：
(1)双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。
(2)旧沥青路面层上加铺沥青层。或桥面铺装前。
(3)水泥混凝土路面上铺筑沥青面层，
(4)与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面。
1．封层的作用：一是封闭某一层起着保水防水作用；二是起基层与沥青表面层之间的过渡和有效联结作用；三是路的某一层表面破坏离析松散处的加固补强；四是基层在沥青面层铺筑前，要临时开放交通，防止基层因天气或车辆作用出现水毁。封层可分为上封层和下封层；
就施工类型来分，可采用拌合法或层铺法的单层式表面处治，也可以采用乳化沥青稀浆封层。
2．符合下列情况之一时，应在沥青面层上铺筑上封层
(1)沥青面层的空隙较大，透水严重。
(2)有裂缝或已修补的旧沥青路面。
(3)需加铺磨耗层改善抗滑性能的旧沥青路面。
(4)需铺筑磨耗层或保护层的新建沥青路面。

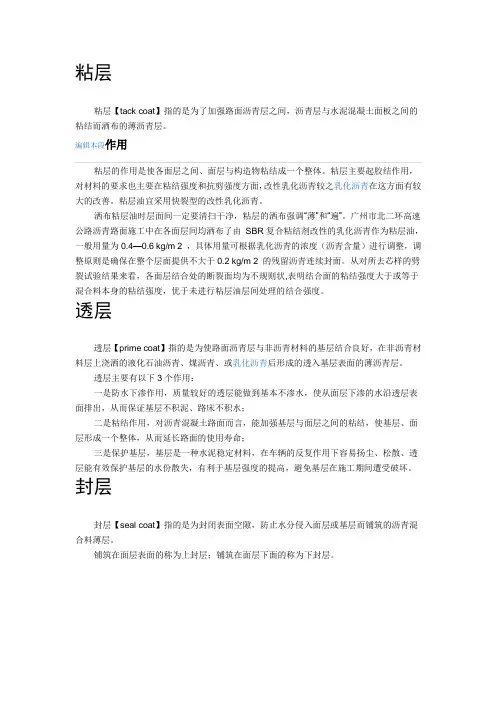

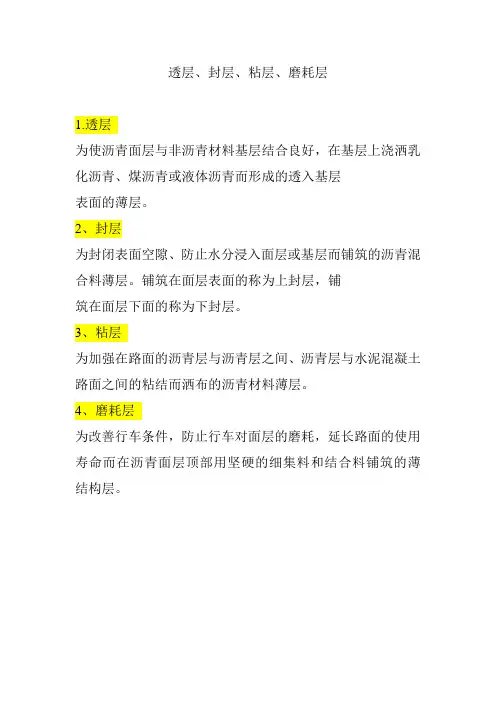

封层：指的是为封闭表面空隙，防止水分侵入面层或基层，在面层或基层上铺的沥青封面。铺筑在面层表面的称为上封层；铺筑在面层下面的称为下封层。
透层：指的是为了使沥青层与无沥青材料的基层结合良好，在基层上浇洒的石油沥青、煤沥青、液体沥青或阳离子乳化沥青而形成的透入基层表面的薄层。
粘层：指的是为了加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘接而撒铺的沥青材料薄层。一般旧路面与新路面之间需要设置粘层。
半刚性基层【semi-rigid type base】：指的是用无机结合料稳定土铺筑的能结成板体并具有一定抗弯强度的基层。
《道路工程术语标准》GBJ124-88
沥青混凝土路面价格现在沥青混凝土价格是多少呀
1、沥青混凝土路面做法：
50厚中(细)粒式沥青混凝土
50厚粗粒式沥青混凝土
10毫米厚乳化沥青透层（沥青用量1.0L/㎡，上铺10mm碎石）
150厚二灰碎石
300厚级配石垫层
素土夯实
1、沥青混凝土路面价格在120元/m2左右
2、沥青混凝土价格750-800元/m3左右
10cm沥青路面每平方米120-130 ，沥青每立方米750-800（1000-2000）
6cm沥青混凝土路面的单价是多少钱一平方
按6cm厚机械摊铺考虑综合单价分析如下:
1,人工费,2元/m2;
2,材料费(含主材和辅材),86元/m2;
3,机械费,2元/m2;
4,其它安全文明施工费,规费,税金等:7元/m2;
以上合计约:97元/m2左右.
沥青商品砼材料价格按1400元/m3考虑
10cm沥青混凝土路面的单价是多少钱一平方呢
如果为：6cmAC-25+4cmAC-16+透层油+施工，约为105元左右。
中粒沥青每平方米造价，面层：12cm+6cm粗粒.中粒.
基层:35cm%6水泥拌石子，65-75元
沥青透层、粘层、封层区别 JTGF40-2004规定沥青路面各类基层都必须喷洒透层油。 透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，（PC-2表示慢裂喷洒型阳离子乳化沥青）用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。喷洒透层油后铺筑乳化沥青PC-1（PC-1表示快裂喷洒型阳离子乳化沥青）下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5～1cm，厚度不宜小于0.6厘米。铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米 0.5升。 1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。 必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。同时，其作用和目的也有很大的区别。现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。 4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。 4.2.9下封层是设在半刚性基层（无机结合料稳定土）表面上，为了
保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。 透层、粘层、封层的作用和适用条件。 (1)透层的作用和适用条件 透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。 符合下列情况，应浇洒透层沥青： ①沥青路面的级配砂砾、级配碎石基层。 ②水泥、石灰、粉煤灰等无机结合料稳定土。 ③粒料的半刚性基层上必须浇洒透层沥青。 (2)粘层的作用和适用条件 粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。 符合下列情况，应浇洒粘层沥青： ①双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。 ②旧沥青路面层上加铺沥青层。 ③水泥混凝土路面上铺筑沥青面层。 ④与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面。
沥青透层粘层与封层施工 工艺标准 This model paper was revised by the Standardization Office on December 10, 2020
沥青透层、粘层与封层施工工艺标准一．施工准备 1.材料 a.乳化石油沥青 乳化石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ 032的有关规定。 乳化石油沥青可利用胶体磨或匀油机等乳化机械在沥青拌合厂制备，乳化剂用量（按有效含量计）宜为沥青用量的%～%。制备乳化石油沥青的温度应通过试验确定，乳化剂水溶液的温度宜为40～70℃，石油沥青宜加热至120～160℃，乳化剂沥青制成后应及时使用，存放期以不离析、不冻结、不破乳为度。 b.液体石油沥青 液体石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。使用前应由试验确定掺配比例。 c.煤沥青 煤沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。 煤沥青使用期间在储油池或沥青灌中储存温度为70～90℃，并应避免长期储存。经较长时间存放的煤沥青在使用前应抽样检测，质量不合格不得使用。 d.集料 集料质量应符合《公路沥青路面施工技术规范》JTJ 032的矿料要求，颗粒状集料（大于1㎜）应选用强度高、硬度大、耐磨耗的砂石集料。 稀浆封层所需集料适宜用矿渣、碎石，不适宜用轻质材料、页岩及泥岩等。对于小于5㎜的细集料，应选用坚硬、干燥、洁净、无泥土和有机杂质，级配适当、砂当量不低于445%的石屑或砂。 e.填料 可用水泥、石灰或粉煤灰等作为填料，要求松散、干燥、不含泥土。 f.水 水质应满足洁净水标准，盐水、工业废水及含泥水不能使用。 g.沥青路面透层及粘层材料规格和用量见表。 沥青路面透层及粘层材料规格和用量(表
沥青透层、粘层与封层施工工艺标准 一.施工准备 1、材料 a、乳化石油沥青 乳化石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ 032的有关规定。 乳化石油沥青可利用胶体磨或匀油机等乳化机械在沥青拌合厂制备,乳化剂用量(按有效含量计)宜为沥青用量的0、3%～0、8%。制备乳化石油沥青的温度应通过试验确定,乳化剂水溶液的温度宜为40～70℃,石油沥青宜加热至120～160℃,乳化剂沥青制成后应及时使用,存放期以不离析、不冻结、不破乳为度。 b、液体石油沥青 液体石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。使用前应由试验确定掺配比例。 c、煤沥青 煤沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。 煤沥青使用期间在储油池或沥青灌中储存温度为70～90℃,并应避免长期储存。经较长时间存放的煤沥青在使用前应抽样检测,质量不合格不得使用。 d、集料 集料质量应符合《公路沥青路面施工技术规范》JTJ 032的矿料要求,颗粒状集料(大于1㎜)应选用强度高、硬度大、耐磨耗的砂石集料。 稀浆封层所需集料适宜用矿渣、碎石,不适宜用轻质材料、页岩及泥岩等。对于小于5㎜的细集料,应选用坚硬、干燥、洁净、无泥土与有机杂质,级配适当、砂当量不低于445%的石屑或砂。 e、填料 可用水泥、石灰或粉煤灰等作为填料,要求松散、干燥、不含泥土。 f、水 水质应满足洁净水标准,盐水、工业废水及含泥水不能使用。 g、沥青路面透层及粘层材料规格与用量见表2、1、7。 沥青路面透层及粘层材料规格与用量(表2、1、7)
h、乳化沥青稀浆封层的矿料级配及沥青用量范围。 乳化沥青稀浆封层的矿料级配及沥青用量范围(表2、1、8) 注:１、表中沥青用量指乳化沥青中水分蒸发后的沥青数量,乳化沥青用量可按其浓度计算。 2、 ES-1型适用于较大裂缝的封缝或中、轻交通道路的薄层罩面处理。
市政道路工程透层、粘层、封层的作用及施工工艺 目前在我国高速公路建设中，普遍采用的是沥青混凝土路面。为谋求更高的质量标准，在路基、路面及其结构组成方面进行了许多优化和改进。为了提高路面的承载力、耐久性和提高抗水毁能力，对于沥青混凝土路面各层间的处理也越来越重视，透层、粘层、封层的作用也显得越来越重要。透层、粘层、封层各有作用，不能混淆。下面结合沧黄高速公路的实际，说明各处理层的作用、对材料的要求及施工要点。 1透层 1．1透层的作用 透层是适用于无机结合料基层表面的有机结合料渗透层，用于一般路段的下面层与基层之间的层问处理。主要作用如下：(1)透入基层表面孑L隙，增强基层和面层间的粘结；(2)有助于结合基层表面集料中的细料；(3)在完成基层的铺装后，适时洒布透层油还可以减少基层的养生费用，提高养生质量；(4)经过透层油渗透成型以后的基层，表面的开口孔隙被填充，从而得到一个渗透深度上的防水层；(5)在由于某种原因推迟铺筑面层的情况下，透层可为基层提供临时性防护措施，防止降雨和临时行车的破坏。按规范要求，透层油需渗入到基层5～10mm以内，要经过充分渗透固结后，才能在其上做粘层或封层，否则只会在基层表面形成一层油膜，一经车辆行驶或搓动，就很容易被车轮粘走、卷皮或磨
掉，不仅起不到固结、联结、封闭、防水的作用，还会导致上面沥青混凝土层的推移、脱落等损坏。 1．2透层的施工工艺要求 (1)配合比选用。 沧黄高速公路选用煤油稀释9O号沥青作为透层材料，有关技术指标符合道路用液体石油沥青AL(M)一2标准要求。依据常识，煤油用量越大，渗透效果越好，但是沥青含量低，就满足不了透层对基层固结、稳定、联结、防水的作用要求，所以合格的产品必须同时符合渗透和粘度要求。在生产煤油稀释沥青时粘度要求不小于规范要求的最小值，经过反复的试配，结合洒布效果确定配合比为，沥青：煤油=58：42(重量比)。 (2)煤油稀释沥青的生产。 由于煤油极易溶解沥青，以往经验是根据配合比将沥青加入煤油中人工进行搅拌，但是这样煤油与沥青不能充分融合，容易分离。基于这种情况，我们加工制作了煤油稀释沥青搅拌罐，为了防止沥青温度过高造成煤油极度挥发，将沥青温度加热至120C，沥青与煤油用量通过流量计控制。按配合比加入沥青和煤油后，在搅拌罐中搅拌30min后将成品打入沥青洒布车。为了防止煤油与沥青分离，当天生产的成品液体沥青最好当天用完。 (3)煤油稀释沥青的洒布。
路面透层、粘层、下封层作用及使用条件
透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。喷洒透层油后铺筑乳化沥青PC-1下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5～1cm，厚度不宜小于0.6厘米。铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升。 1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。 必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。同时，其作用和目的也有很大的区别。现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。 4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。
4.2.9下封层是设在半刚性基层表面上，为了保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。 透层、粘层、封层的作用和适用条件。 (1)透层的作用和适用条件 透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。 符合下列情况，应浇洒透层沥青： ①沥青路面的级配砂砾、级配碎石基层。 ②水泥、石灰、粉煤灰等无机结合料稳定土。 ③粒料的半刚性基层上必须浇洒透层沥青。 (2)粘层的作用和适用条件 粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。 符合下列情况，应浇洒粘层沥青： ①双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。
沥青透层、粘层与封层施工工艺标准 一．施工准备 1.材料 a.乳化石油沥青 乳化石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ 032的有关规定。 乳化石油沥青可利用胶体磨或匀油机等乳化机械在沥青拌合厂制备，乳化剂用量（按有效含量计）宜为沥青用量的%～%。制备乳化石油沥青的温度应通过试验确定，乳化剂水溶液的温度宜为40～70℃，石油沥青宜加热至120～160℃，乳化剂沥青制成后应及时使用，存放期以不离析、不冻结、不破乳为度。 b.液体石油沥青 液体石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。使用前应由试验确定掺配比例。 c.煤沥青 煤沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。 煤沥青使用期间在储油池或沥青灌中储存温度为70～90℃，并应避免长期储存。经较长时间存放的煤沥青在使用前应抽样检测，质量不合格不得使用。 d.集料 集料质量应符合《公路沥青路面施工技术规范》JTJ 032的矿料要求，颗粒状集料（大于1㎜）应选用强度高、硬度大、耐磨耗的砂石集料。 稀浆封层所需集料适宜用矿渣、碎石，不适宜用轻质材料、页岩及泥岩等。对于小于5㎜的细集料，应选用坚硬、干燥、洁净、无泥土和有机杂质，级配适当、砂当量不低于445%的石屑或砂。 e.填料 可用水泥、石灰或粉煤灰等作为填料，要求松散、干燥、不含泥土。 f.水 水质应满足洁净水标准，盐水、工业废水及含泥水不能使用。 g.沥青路面透层及粘层材料规格和用量见表。 沥青路面透层及粘层材料规格和用量(表
h.乳化沥青稀浆封层的矿料级配及沥青用量范围。 乳化沥青稀浆封层的矿料级配及沥青用量范围(表 注：１.表中沥青用量指乳化沥青中水分蒸发后的沥青数量，乳化沥青用量可按其浓度计算。
乳化沥青透层、粘层、封层施工 一、透层、黏层一般规定 1、先将下承层表面进行全面清扫，吹净浮尘，必要时用水冲洗。 2、气温低于10℃或遇大风或即将降雨时不得喷洒透层与黏层沥青。 3、黏层、封层中所用的预拌碎石油石比为0.3%~0.5%。材料及设备要求 1、材料 （1）透层和粘层使用之前应按照《公路工程沥青及沥青混合料试验规程》的方法进行试验，且满足规范的要求。 （2）透层材料主要为高渗透乳化沥青和煤油稀释沥青，其质量应符合《公路沥青路面施工技术规范》的要求。采用其它材料时，应报监理工程师批准。透层油的粘度宜通过调节稀释剂的用量或乳化沥青的浓度并经试验确定，水稳层透层油渗透深度应不小于5mm，级配碎石层透层油渗透深度应不小于10mm。 （3）透层油的洒布量应通过试洒确定，不宜超出《公路沥青路面施工技术规范》要求的范围。 （4）黏层沥青材料采用快裂或中裂乳化沥青、改性乳化沥青，也可采用快、中凝液体石油沥青，所使用的基质沥青的种类、标号应采用与面层相同的道路石油沥青。 （5）黏层油品种和用量，应根据下卧层的类型通过试洒确定，并符合《公路沥青路面施工技术规范》的要求。 2、设备 1）应配备清刷机、鼓风机等清理设备，确保施工前下承层洁净。（2）透层与黏层沥青洒布应采用配有电脑控制洒布量和
导热油保温装置的沥青洒布车喷洒。洒布车应能准确控制沥青洒布量，保证沥青洒布均匀，并能根据路面宽度调节洒布的宽度。沥青洒布必须呈雾状。 3、施工工序 （1）机具的准备。检查沥青喷洒车的使用状况，标定喷洒量。（2）下承层的清理。先用强力清刷机将基层表面进行全面清扫，并将浮尘吹净，必要时用水冲洗。（3）喷洒 1）根据透层油类型确定喷洒工艺，当采用高渗透乳化沥青时，应在碾压成型后表面稍变干燥但尚未硬化的情况下喷洒；当采用煤油稀释沥青时，应在水稳层用土工布覆盖养生7天后及时喷洒。 2）透层油洒布后的养生时间根据透层油品种和气候条件确定，确保稀释沥青中稀释剂全部挥发，乳化沥青渗透且水分蒸发，然后尽早施作黏层或下封层。 3）透层油用量应按设计的沥青用量采用专用沥青洒布车一次浇洒均匀，当有遗漏时，应用人工补洒。 4）乳化沥青黏层油应提前准备，待乳化沥青破乳、水分蒸发完成后，紧跟着铺筑沥青层，确保黏层不受污染。 5）喷洒的黏层油必须成均匀雾状，在路面全宽度内均匀分布成一薄层，不得有洒花漏空或成条状，也不得有堆积。喷洒不足的要补洒，喷洒过量处应予刮除。 6）黏层油喷洒完后为防止粘轮，宜洒布少量4.759.5mm预拌碎石。 7）凡结构物与沥青层接触部位必须均匀涂刷黏层油。同时还
透层、下封层及粘层施工技术交底 一、前言 为使沥青面层与非沥青材料基层结合良好，在基层上喷洒高渗透性乳化沥青，乳化沥青透入基层表面的薄层称为透层。采用沥青洒布车一次喷洒均匀，喷洒用量0.5kg/m2-0.7kg/m2。 为保证路面结构层的强度、稳定性与防水能力，根据两阶段施工图的设计要求，本项目的下封层采用单层式层铺法表面处治施工，厚度不小于6mm，且要求做到完成密水。下封层采用热融沥青，并在表面撒布碎石。下封层矿料时用量为5~6m3/1000m2，沥青用量采用0.6-0.8kg/m3的中高限。 加强在路面的沥青层与沥青层两层之间路面的粘结，在摊铺上层沥青面层时在下承层上洒布一层沥青粘层。 并撒布粒径为4.75~9.5mm或3.0~8.0mm的预拌碎石或碎石，碎石撒布数量以撒布沥青面积的60~70%、不满铺、不重叠。 二、施工前的准备情况 透层沥青采用稀释沥青，渗透深度要求达至上基层表面5mm以上深度。基质量应满足下表沥青技术要求 三、施工工艺和施工方法 （一）、透层的施工 1、透层沥青宜紧接着基层施工完毕后浇洒。洒布透层前，路面应清扫干净，应采取防止污染路缘石及人工构造物的措施。 2、洒布的透层沥青应渗透入基层5mm以上，不应在表面流淌，并不得形成油膜，渗透深度应通过试洒确认。
3、如遇大风或即将降雨时不得浇洒透层沥青。 ４、气温低于10℃时，不宜浇洒透层沥青。 ５、应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。 ６、浇洒透层沥青后，严禁车辆、行人通过。 ７、在铺筑下封层前，当局部地方有多余的透层沥青未渗入基层时，应予清除。 ８、透层洒布后应尽早铺筑沥青面层。当用稀释沥青作透层时，洒布后应待其充分渗透后方可铺筑下封层，其时间间隔不宜少于24小时以上。 9、浇洒透层沥青应首先选择试验段进行试洒，确定稀释沥青质量、稠度、用量、渗透性满足技术要求，确认沥青洒布车行走速度、喷型号、喷洒高度、喷雾工艺工况适宜后方可正式开工。 （二）、封层的施工。 1、如果是洒布完沥青透层后就进行封层的施工应该待基层养护期完成后进行；如基层养护期过后没有及时封闭交通和污染，须对透层表面进行清扫，必要时应用水清洗，待水干后才可洒布热沥青。 2、瓜米石撒布车紧跟撒布，要求撒布车后倒撒布，撒布角与速度成反比，如果按规范要求的5~6m 3/1000m 2（即为3.5Kg/m 2）的撒布量则撒布角控制在35。 速度控制在5km/h ，撒布结果的要求必须撒布均匀颗粒与颗粒间不重叠面防止产生夹层，撒布成为矿料的面积约占沥青表面的60%左右。对局部不均匀的地方进行人工补撒。 5、压路机的碾压，由于热沥青有很强的粘附性，压路机碾压时
透层、粘层和封层 1 透层 1.1 材料 1 透层油采用煤油稀释沥青AL（M）-1或AL（M）-2，其质量应符合表4-1的规定。 表3-1 煤油稀释沥青技术要求 2 使用前按先加热沥青后加煤油的顺序，经适当的搅拌、稀释制成，具体掺配比例由试验确定。 3 煤油稀释沥青在制作、贮存、使用的全过程中必须通风良好，并有专人负责，确保安全。
4 基质沥青加热温度严禁超过140℃，液体沥青的贮存温度不得高于50℃。 1.2 喷洒量 通过试洒确定，但不宜超出0.7～1.2L/m2（按标准浓度50％换算）。 1.3 喷洒时间 透层油应在基层养生7d后，在做下封层前1～2d施工。 1.4 施工工艺 1 施工准备 （1）机械准备（见表4-2） （2）其他准备 ①在透层施工前必须对基层顶面铣刨处理。铣刨时，沿纵横向各铣刨不少于1遍，每遍铣刨完成后应使用森林灭火器吹净灰尘和浮浆。 ②遮挡防护路缘石及人工构造物避免污染。 2 试验路 透层正式施工前，应做不小于100m的试验路段，以达到下列目的： ①检查透层油的渗透深度 ②根据渗透深度，确定是否更换透层油稠度或品种 ③确定透层油的用量 ④确定洒布车的行驶速度 ⑤确定透层的标准施工工艺 当原材料、施工机械、施工方法及试验段各项检测项目的检测结果都符合规定时，编写《试验段施工总结报告》，经批准后作为申报透层正式施工的依据。 3 施工工艺 （1）气温低于10℃或大风、即将降雨时不得喷洒透层油。 （2）喷洒透层油前应清扫路面，遮挡防护路缘石及人工构造物避免污染。 （3）透层油的用量通过试洒确定。透层油采用沥青洒布车一次喷洒均匀，选择适宜的嘴喷，洒布速度和喷洒量保持稳定，并保持整个洒布宽度喷洒均匀。沥青洒布车喷洒不均匀时宜改用手工沥青洒布机喷洒。 （4）洒布设备的喷嘴应适用于沥青的稠度，确保能成雾状，与洒油管成15 ～
一、说明 根据设计以及《公路沥青路面施工技术规范》(JTG Ｆ40-2０0４)在青临高速公路路面结构中分别设计有透层、下封层以及粘层油。透层就是指在半刚性基层上部为了增强半刚性基层与沥青层得粘结而洒布得乳化沥青，透层油要求能够透入基层表面一定深度;下封层得目得就是防止渗透入路面得水分继续下渗进入半刚性基层，采用单层热沥青表处;粘层油设置于沥青层与沥青层之间以增强沥青层间得粘结,采用乳化沥青.本指导意见仅针对于青临高速公路,指导意见未提及部分以招标文件与《公路沥青路面施工技术规范》(JTG F4０-200４)为准. 二、技术要求 ２、１透层油 青临高速公路施工过程中水稳基层必须喷洒透层油，透层油宜在两层水稳基层施工完毕后表面稍干但未硬化状态下立即喷洒,透层油应采用沥青含量不低于5０%得慢裂阴离子或非离子乳化沥青,洒布量控制在１、2±0、2Kg/m2(乳化沥青总量）,可以通过进行试洒确定。喷 洒后应通过钻孔或挖掘确认透层油透入基层得深度不小于５mm，并能与基层联结成为一体。透层油得质量应满足《公路沥青路面施工技术规范》(JＴＧ F４0-２00４)中表4、3、２对PA—２ 与ＰN—2得技术要求。 2、2下封层 为了更好得防止水分下渗以及与沥青层得更好粘结,要求水稳基层与沥青层之间设置下封层,下封层应于沥青层铺筑前一天施工,下封层采用单层热沥青表处．采用与面层基质沥青相同得７0-A级热沥青，洒布量为1、1-1、3Kg/m２,同步洒布采用0、4％沥青用量进行预拌得５-10mm碎石,洒布量为7－９Ｋg/m2（具体应通过试验确定）。对透层油与下封层得沥青总应控制在１、6—1、8Ｋg/m2。 2、3 粘层油 沥青层之间应当喷洒粘层油，粘层油应采用沥青含量不低于5０%得快裂阳离子乳化沥青，应当满足《公路沥青路面施工技术规范》（JTG Ｆ４0-2０04)中表4、3、2对ＰC—１得技术要求， 其洒布量为0、4Kg/ｍ2（乳液总量)。 三、施工要求 ３、1 共同要求 透层油、下封层与粘层油得喷洒统一使用智能沥青洒布车，应根据所洒布材料选择合适得喷嘴，确保喷洒得沥青成均匀雾状，沥青洒布车喷洒时应保持稳定得速度与喷洒量，同时应当调整喷油管得高度使同一地点接受2—3个喷油嘴喷洒得沥青。喷洒得沥青应当均匀,不得有撒花漏空或成条状，也不得有堆积,喷洒不足得要补洒，过量得应当清除。沥青喷洒过程中严禁一切车辆与行人通过.喷洒区附近得结构物或其她已施工部位应当加以保护,以免溅上沥青受到污染。洒布车喷洒完一个车道停车后,应当用油槽接住排油管滴下得沥青,以防止局部沥青过多。 ３、2 透层油
透层下封层及粘层 施工方案
透层、下封层及粘层施工技术交底 一、前言 为使沥青面层与非沥青材料基层结合良好，在基层上喷洒高渗透性乳化沥青，乳化沥青透入基层表面的薄层称为透层。采用沥青洒布车一次喷洒均匀，喷洒用量0.5kg/m2-0.7kg/m2。 为保证路面结构层的强度、稳定性与防水能力，根据两阶段施工图的设计要求，本项目的下封层采用单层式层铺法表面处治施工，厚度不小于6mm，且要求做到完成密水。下封层采用热融沥青，并在表面撒布碎石。下封层矿料时用量为5~6m3/1000m2，沥青用量采用0.6-0.8kg/m3的中高限。 加强在路面的沥青层与沥青层两层之间路面的粘结，在摊铺上层沥青面层时在下承层上洒布一层沥青粘层。 并撒布粒径为4.75~9.5mm或3.0~8.0mm的预拌碎石或碎石，碎石撒布数量以撒布沥青面积的60~70%、不满铺、不重叠。 二、施工前的准备情况 透层沥青采用稀释沥青，渗透深度要求达至上基层表面5mm 以上深度。基质量应满足下表沥青技术要求 三、施工工艺和施工方法 （一）、透层的施工 1、透层沥青宜紧接着基层施工完毕后浇洒。洒布透层前，路面应清扫干净，应采取防止污染路缘石及人工构造物的措施。 2、洒布的透层沥青应渗透入基层5mm以上，不应在表面流淌，并不得形成油膜，渗透深度应经过试洒确认。
3、如遇大风或即将降雨时不得浇洒透层沥青。 ４、气温低于10℃时，不宜浇洒透层沥青。 ５、应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。 ６、浇洒透层沥青后，严禁车辆、行人经过。 ７、在铺筑下封层前，当局部地方有多余的透层沥青未渗入基层时，应予清除。 ８、透层洒布后应尽早铺筑沥青面层。当用稀释沥青作透层时，洒布后应待其充分渗透后方可铺筑下封层，其时间间隔不宜少于24小时以上。 9、浇洒透层沥青应首先选择试验段进行试洒，确定稀释沥青质量、稠度、用量、渗透性满足技术要求，确认沥青洒布车行走速度、喷型号、喷洒高度、喷雾工艺工况适宜后方可正式开工。（二）、封层的施工。 1、如果是洒布完沥青透层后就进行封层的施工应该待基层养护期完成后进行；如基层养护期过后没有及时封闭交通和污染，须对透层表面进行清扫，必要时应用水清洗，待水干后才可洒布热沥青。 2、瓜米石撒布车紧跟撒布，要求撒布车后倒撒布，撒布角与速度成反比，如果按规范要求的5~6m3/1000m2（即为3.5Kg/m2）的撒布量则撒布角控制在35。速度控制在5km/h，撒布结果的要求必须撒布均匀颗粒与颗粒间不重叠面防止产生夹层，撒布成为矿料的面积约占沥青表面的60%左右。对局部不均匀的地方进行
透层、粘层、封层、稀浆封层的区别 当前道路建设中，普遍采用的是沥青混凝土路面。为达到更高的质量标准，路基、路面及其结构组成部门进行了许多优化和改进。 为了提高路面的承载力、耐久性和提高抗水毁能力，沥青混凝土路面各层间的处理也越来越得到重视，透层、粘层、封层的作用也显得越来越重要。 透层、粘层、封层、稀浆封层各有作用，不能混淆。下面我们就结合实际道路项目，来说说各处理层的作用、对材料的要求以及施工要点。 Part.1 透层 透层是适用于无机结合料基层表面的有机结合料渗透层，用于一般路段的下面层与基层之间的层问处理。 透层作用 ?透入基层表面孔隙，增强基层和面层间的粘结 ?有助于结合基层表面集料中的细料 ?在完成基层的铺装后，适时洒布透层油还可以减少基层的养生费用，提高养生质量?经过透层油渗透成型以后的基层，表面的开口孔隙被填充，从而得到一个渗透深度上的防水层 ?在由于某种原因推迟铺筑面层的情况下，透层可为基层提供临时性防护措施，防止降雨和临时行车的破坏 按规范要求，透层油需渗入到基层5～10 mm以内，要经过充分渗透固结后，才能在其上做粘层或封层，否则只会在基层表面形成一层油膜，一经车辆行驶或搓动，就很容
易被车轮粘走、卷皮或磨掉，不仅起不到固结、联结、封闭、防水的作用，还会导致上面沥青混凝土层的推移、脱落等损坏。 Part.2 粘层 粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。 粘层作用 ?粘层的作用在于使各层面之间、面层与构造物之间粘结成一个整体 ?粘层主要起胶结作用，对材料的要求也主要在粘结强度和抗剪强度方面 粘层材料通常采用乳化沥青或改性乳化沥青，改性乳化沥青较之乳化沥青在强度方面有较大改善，慢裂乳化沥青洒布后流淌严重，一般采用快裂型的改性乳化沥青较为适宜。Part.3 封层 封层的作用：封闭表面空隙、防止水分浸人面层或基层而铺筑的沥青混合料薄层。 封层分为上封层和下封层。上封层铺设在沥青混凝土面层上面，起封闭水分及抵抗车轮磨耗的作用。下封层铺设在基层和面层之间，在基层和面层之间形成一道抵御水害的防护层。 封层适用条件 符合下列情况之一时，应在沥青面层上铺筑上封层： ?沥青面层的空隙较大，透水严重 ?有裂缝或已修补的旧沥青路面 ?需加铺磨耗层改善抗滑性能的旧沥青路面
路面透层、粘层、下封层作用及使 用条件 透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2,用量可按1.5升每平方米通过试洒确定，透入深度不小于5mm。喷洒透层油后铺筑乳化沥青PC-1下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5?1cm, 厚度不宜小于0.6厘米。铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升。 1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。
必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。同时，其作用和目的也有很大的区别。现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下圭寸层，因此，它也许能够起到圭寸闭的作用，但不能代替透层油。 4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。 429下封层是设在半刚性基层表面上，为了保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。 透层、粘层、封层的作用和适用条件。 (1)透层的作用和适用条件 透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。 符合下列情况，应浇洒透层沥青： ①沥青路面的级配砂砾、级配碎石基层。
透层、下封层、粘层施工方案 一、拟投入的施工人员： 拟投入的施工人员表 姓名或工种拟用职务人数备注史建平项目负责人 1 彭银生施工负责人 1 肖斌技术、质量负责人 1 万绍亮试验负责人 1 陈红菊材料负责人 1 祝志敏内业负责人 1 刘晓欣安全负责人 1 彭青根乳化沥青加工负责人 1 其它司机、技工等10 二、拟投入的设备： 拟投入的设备表 设备名称型号或能力数量备注 沥青乳化设备FCR-II 1套2001.1出厂沥青洒布设备6000L 1台机械洒布沥青洒布设备4000L 1台人工洒布洒水车4000L 1台 压路机6-8钢筒、16吨胶轮2台
三、材料用量计划（估量）： 材料用量计划表 材料名称、规格单 位 计划用量 合计备注透层下封层粘层 乳化沥青kg 583669 750470 482118 1816257 SK桶装沥青kg 291834 450282 289271 1031387 乳化剂kg 5800 5253 3375 14428 水t 292 300 192 784 粗砂或石屑立1668 4170 5838 粗砂 较好 四、详细的施工方案： 透层、下封层采用PA-2型（阴离子洒布型、慢裂）乳化沥青，粘层采用PA-3型（阴离子洒布型、快裂），沥青洒布采用机械洒布加人工洒布相配合的方式，人工撒布粗砂或石屑，6-8吨钢筒压路机或16吨胶轮压路机稳压。乳化沥青加工在进贤养路段乳化站进行（仅负责加工），B12标提供桶装沥青及乳化剂等，加工现场派专职技术人员负责质量监督。 （一）、材料： 1、乳化沥青： a、PA-2型、PA-3型乳化沥青技术要求为筛上剩余量不大 于0.3%，电荷阴离子带负电（-），破乳速度试验慢裂
透层、下封层及粘层施工技术交底一、前言 为使沥青面层与非沥青材料基层结合良好，在基层上喷洒高渗透性乳化沥青，乳化沥青透入基层表面的薄层称为透层。采用沥青洒布车一次喷洒均匀，喷洒用量m2。 为保证路面结构层的强度、稳定性与防水能力，根据两阶段施工图的设计要求，本项目的下封层采用单层式层铺法表面处治施工，厚度不小于6mm，且要求做到完成密水。下封层采用热融沥青，并在表面撒布碎石。下封层矿料时用量为5~6m3/1000m2，沥青用量采用的中高限。 加强在路面的沥青层与沥青层两层之间路面的粘结，在摊铺上层沥青面层时在下承层上洒布一层沥青粘层。 并撒布粒径为~或~的预拌碎石或碎石，碎石撒布数量以撒布沥青面积的60~70%、不满铺、不重叠。 二、施工前的准备情况 透层沥青采用稀释沥青，渗透深度要求达至上基层表面5mm以上深度。基质量应满足下表沥青技术要求 三、施工工艺和施工方法 （一）、透层的施工 1、透层沥青宜紧接着基层施工完毕后浇洒。洒布透层前，路面应清扫干净，应采取防止污染路缘石及人工构造物的措施。 2、洒布的透层沥青应渗透入基层5mm以上，不应在表面流淌，并不得形成油膜，渗透深度应通过试洒确认。
3、如遇大风或即将降雨时不得浇洒透层沥青。 ４、气温低于10℃时，不宜浇洒透层沥青。 ５、应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。 ６、浇洒透层沥青后，严禁车辆、行人通过。 ７、在铺筑下封层前，当局部地方有多余的透层沥青未渗入基层时，应予清除。 ８、透层洒布后应尽早铺筑沥青面层。当用稀释沥青作透层时，洒布后应待其充分渗透后方可铺筑下封层，其时间间隔不宜少于24小时以上。 9、浇洒透层沥青应首先选择试验段进行试洒，确定稀释沥青质量、稠度、用量、渗透性满足技术要求，确认沥青洒布车行走速度、喷型号、喷洒高度、喷雾工艺工况适宜后方可正式开工。 （二）、封层的施工。 1、如果是洒布完沥青透层后就进行封层的施工应该待基层养护期完成后进行；如基层养护期过后没有及时封闭交通和污染，须对透层表面进行清扫，必要时应用水清洗，待水干后才可洒布热沥青。 2、瓜米石撒布车紧跟撒布，要求撒布车后倒撒布，撒布角与速度成反比，如果按规范要求的5~6m3/1000m2（即为m2）的撒布量则撒布角控制在35 。速度控制在5km/h，撒布结果的要求必须撒布均匀颗粒与颗粒间不重叠面防止产生夹层，撒布成为矿料的面积约占沥青表面的60%左右。对局部不均匀的地方进行人工补撒。 5、压路机的碾压，由于热沥青有很强的粘附性，压路机碾压时必须有 洒水功能或待沥青温度降到100。 C左右时才进行碾压，碾压效果以瓜米石锵
9 透层、粘层与封层 9．1 透层 9．1．1 沥青路面的级配砂砾、级配碎石基层及水泥、石灰、粉煤灰等无机结合料稳定土或粒料的半刚性基层上必须浇洒透层沥青。 9．1．2 透层沥青宜采用慢裂的洒布型乳化沥青，也可采用中、慢凝液体石油沥青或煤沥青，透层沥青的规格和质量应符合本规范附录C表C．3、表C．4表C．5的要求。透层沥青的稠度宜通过试洒确定。表面致密的半刚性基层宜采用渗透性好的较稀的透层沥青，级配砂砾、级配碎石等粒料基层宜采用较稠的透层沥青。用于制作透层用乳化沥青的沥青标号应根据基层的种类、当地气候等条件确定。 9．1．3 各种透层沥青的品种和用量应根据基层的种类通过试洒确定，并符合本规范附录D 表D．9的要求。 9．1．4 透层宜紧接在基层施工结束表面稍干后浇洒。当基层完工后时间较长，表面过分干燥时，应对基层进行清扫，在基层表面少量洒水，并俟表面稍干后浇洒透层沥青。9．1．5 高速公路、一级公路的透层沥青应采用沥青洒布车喷洒，二级及二级以下公路也可采用手工沥青洒布机喷洒。洒布车应符合本规范5．3．1条的要求。当用于表面处治或贯入式路面喷洒沥青的喷嘴不能保证喷洒均匀时，应更换喷嘴。 9．1．6 浇洒透层沥青应符合下列要求： 9．1．6．1 浇洒透层前，路面应清扫干净，对路缘木求鱼石及人工构造物应适当防护，以防污染。 9．1．6．2 透层沥青洒布后应不致流淌、渗透入基层一定深度，不得在表面形成油膜。 9．1．6．3 如遇大风或即将降雨时，不得浇洒透层沥青。 9．1. 6．4 气温低于10℃时，不宜浇洒透层沥青。 9．1．6．5 应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。 9．1．6．6 浇洒透层沥青后，严禁车辆，行人通过。 9.1. 6．7 在铺筑沥青面层前，若局部地方尚有多余的透层沥青未渗入基层时，应予清除。
路面透层、封层及粘层施工方案 2.1 透层施工 为减少养生用水,有利于透层下渗,防止在养生期间施工车辆通行导致基层表面出现松散、坑槽等损坏。在基层碾压成型后表面稍变干燥,但尚未硬化的情况下喷洒透层油,透层油采用固化物含量50%乳化沥青,用量为1.2~1.4kg/m2(经过试验确定),喷洒后渗透入基层的深度宜不小于3mm,并能与基层联结成为一体。喷洒后均匀撒布0~5mm石屑,用量2~ 3m3/1000m2,并宜采用轮胎压路机碾压1~2遍,然后尽早铺筑沥青面层,防止工程车辆损坏基层。 2.2 封层施工 为了及时封闭表面,防止半刚性基层产生水损坏,减少或预防产生反射裂纹,在喷洒透层油并充分渗透后,在基层表面铺筑下封层。下封层采用固化物含量的50%乳化沥青稀浆封层法施工,厚度1厘米。稀浆封层所用集料矿料级配符合要求。 2.3 粘层施工 在每一沥青层之间,水泥混凝土路面、沥青稳定碎石基层,路缘石、雨水口等构造物与新铺沥青混合料接触的侧面必须喷洒粘层油。粘层油选用快裂或中裂SBS 改性乳化沥青(固化物含量50%),其用量为0.3~0.5L/m2,桥面、隧道砼路面层上洒布量为0.6~0.8L/m2。其施工程序为:下层表面清扫→洒布粘层沥青→养护。 粘层沥青应在铺筑覆盖层之前24h内洒布或涂刷。 将路面尘土及杂物清扫干净,必要时辅以铁锹铲除清扫不掉的硬块,并用空压机沿纵向向前将浮尘吹扫一遍。如有沾粘的泥土,应用水冲洗干净。在风干状态或含水量不影响沥青的均匀洒布和渗透的范围,气温大于10℃,风速小于4级时,进行沥青的洒布。
粘层乳化沥青在进行大面积施工前做好一段试验路,确定油车行驶速度、油泵转数等参数;半幅路面宽度分两幅洒布,洒布时严格控制车速、油泵及汽车排档。 用沥青洒布车均匀洒布粘层沥青,不产生滑移和流淌。每车沥青开始洒布时和纵、横搭接处采用铺塑料薄膜防止沥青洒布过多或过少,对洒布车没洒布到位的地方用人工进行补洒。在路缘石、雨水进水口等局部应人工涂刷。 浇洒粘层沥青后,严禁除沥青混合料运输车以外的其他车辆、行人通过。
透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，用量可按升每平方米通过试洒确定,透入深度不小于5mm。喷洒透层油后铺筑乳化沥青PC-1下封层，乳化沥青用量每平方米升，集料粒径采用～1cm，厚度不宜小于厘米。铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米升。 1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。 必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。同时，其作用和目的也有很大的区别。现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。 4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。 4.2.9下封层是设在半刚性基层表面上，为了保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。 透层、粘层、封层的作用和适用条件。 (1)透层的作用和适用条件 透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。 符合下列情况，应浇洒透层沥青： ①沥青路面的级配砂砾、级配碎石基层。 ②水泥、石灰、粉煤灰等无机结合料稳定土。 ③粒料的半刚性基层上必须浇洒透层沥青。 (2)粘层的作用和适用条件 粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。 符合下列情况，应浇洒粘层沥青： ①双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。 ②旧沥青路面层上加铺沥青层。 ③水泥混凝土路面上铺筑沥青面层。 ④与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面。 (3)封层的作用和适用条件 封层的作用为：封闭表面空隙、防止水分浸人面层或基层而铺筑的沥青混合料薄层。 铺筑在面层表面的称为上封层，铺筑在面层下面的称为下封层。 符合下列情况之一时，应在沥青面层上铺筑上封层： ①沥青面层的空隙较大，透水严重。 ②有裂缝或已修补的旧沥青路面。 ③需加铺磨耗层改善抗滑性能的旧沥青路面。 ④需铺筑磨耗层或保护层的新建沥青路面。 (4)稀浆封层的作用和适用条件 稀浆封层的作用：是用适当级配的石屑或砂、填料(水泥、石灰、粉煤灰、石粉等)与乳化沥青、外加剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀摊铺在路面上形成的沥青封层。 符合下列情况之一时，应在沥青面层下铺筑下封层：
粘层、透层、封层施工 （一）、粘层 粘层施工工艺流程为： 施工准备→粘层油加工→粘层油洒布→交通管制 1.施工准备 A、先人工用扫帚清扫，最后用森林吹风机彻底清除下面层表面杂物及灰尘，保证表面无杂物，无活动松散粒料，检测空洞要清除松散料；对表面的泥土、砂浆等局部污染物拟采用清刷机清洁、人工以及水车冲洗配合，待表面完全干燥后再进行粘层施工。 B、检查施工机械状态，对沥青洒布车油管、喷嘴进行检查疏通。 2、粘层油加工 本合同段采用乳化沥青已经过试验室检测合格，并经监理工程师批复后，才用于施工。 3、粘层油洒布 将装好料且自身带有导热油加热系统和自动控制洒布量的智能型沥青洒布车开至施工起点，调整洒布车的喷嘴开始喷粘层沥青，洒布必须成雾状，洒布过程中设专人指挥车辆，保持均匀洒布、不流淌，且保持洒布的连续性，局部洒不到的部位采用人工辅助（用扫帚）方法。 洒布温度控制在50℃以上，根据试喷结果来选择适宜的喷嘴、喷洒速度和洒布量。 喷洒时沿路基纵向均匀喷洒，先喷洒靠近中央分隔带的一个车
道，由内向外，一个车道接着一个车道喷洒，最大洒布宽度不超过6.2m，两幅重叠10－20cm。 4、喷洒粘层油后严禁车辆通行，待乳化沥青破乳，水份蒸发完成（天气晴好的条件下养生1小时后可进行下道工序施工）后紧跟铺筑中面层，确保粘层不受污染。 （二）、透层 1、透层沥青宜紧接着基层施工完毕后浇洒。洒布透层前，路面应清扫干净，应采取防止污染立缘石、平石及人工构造物的措施。 2、洒布的透层沥青应渗透入基层5mm以上，不应在表面流淌，并不得形成油膜，渗透深度应通过试洒确认。 3、如遇大风或即将降雨时不得浇洒透层沥青。 ４、气温低于10℃时，不宜浇洒透层沥青。 ５、应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。 ６、浇洒透层沥青后，严禁车辆、行人通过。 ７、在铺筑下封层前，当局部地方有多余的透层沥青未渗入基层时，应予清除。 ８、透层洒布后应尽早铺筑沥青面层。当用稀释沥青作透层时，洒布后应待其充分渗透后方可铺筑下封层，其时间间隔不宜少于24小时以上。 9、浇洒透层沥青应首先选择试验段进行试洒，确定稀释沥青质量、稠度、用量、渗透性满足技术要求，确认沥青洒布车行走速度、
透层、封层、粘层施工方案 一、编制依据、范围、原则 1、编制依据 本施工方案编制依据有下列文件； 1.1、业主《招标文件》及补遗书； 1.2、施工设计图纸； 1.3、我公司与业主签定的施工合同； 1.4、国家颁布的有关法律法规； 1.5、相应标准、规范等； 1.6、施工安全操作规程； 1.7、踏勘现场掌握的情况，我公司以往类似工程的施工经验； 1.8、基层施工完成情况； 1.9、地方的法律、法规及工程施工所在地居民的民俗风情与行为贯例。 2、编制范围 本施工方案编制范围为全线路面工程透层、封层、粘层 3、编制原则 3.1、充分理解并遵循施工承包合同的有关规定和原则； 3.2、以施工设计图为主导，经过合理比选，制定的施工组织方案、技术、工艺、措施等切实可行； 3.3、施工设备、人员及技术配置尽量合理，并留有一定的贮存量； 3.4、施工工艺与设计要求相符，并达到完备、先进、可行；
3.5、施工工序、进度安排、作业循环设计等尽量达到安全、优质、高效； 3.6、施工组织设计中做到设备配套、技术优化、工艺创新； 3.7、坚持施工过程中严格管理的原则，严格执行业主和监理工程的指令。 二、工程概况 PC-2乳化沥青透层365968m2、乳化沥青粘层1065810m2，厚 0.6cm稀浆封层361104m2、厚1cm稀浆封层4864m2。 三、施工准备工作 1、人员、机械、材料准备 我项目部对透层、封层、粘层施工机械注重维修、保养工作，现所有机械性能良好，满足透层、封层、粘层施工要求，沥青洒布车、稀浆封层机计量装置经厂家服务工程师鉴定，符合路面工程施工规范要求，并根据驻地办批复的生产配合比设计确定的矿料级配、沥青用量、含水量进行了混合料的试拌工作，所生产的混合料经试验室检验，各种技术性能指标满足设计要求。 2、技术准备 我项目部所有工程人员认真学习了有关技术规范、施工图纸，并由项目总工程师作了透层、封层、粘层施工技术交底会议，确定了施工方案。 3、试验准备
