一、后浇带处理方法:

本工程在地下室底板和首层板设置宽度为1000mm的后浇带,在本工程施工中,结合公司以往施工经验,后浇带处采用快易收口网做新旧混凝土接茬处的隔离带。后浇带采用快易收口网施工,后浇带处的钢筋不断开。后浇带在混凝土浇筑完60天后,用高一级掺有12%AEA微膨胀剂的微膨胀混凝土浇灌密实;浇筑前应进行钢筋除锈,清除浮浆、碎石等杂物,并冲洗干净。

1、地下室底板处后浇带施工措施

⑴、底板、地梁后浇带在底板混凝土施工完毕后用九夹板封盖,并派人检查,以防杂物落入其中。

⑵、将底板、地梁处后浇带加深,在浇筑混凝土前清理干净,并请有关单位进行隐蔽验收,然后浇筑封堵混凝土,如下图:

⑶、地下室底板后浇带处做防水加强层,防水加强层向两边延伸的长度不小于500mm,其上防水保护层做成入图所示向下凹入的形状,其加深深度为200mm,在浇筑后浇带微膨胀混凝土之前,先清理后浇带内的杂物并在加深的部分浇筑与垫层强度相同的水泥砂浆,然后浇筑掺加膨胀剂的微膨胀混凝土。施工中注意,防水保护层的强度不低于C10即垫层的强度。

2、地下室后浇带遇地梁处理措施:

底板后浇带在地梁处采用用快易收口网封挡,既可以保证质量,施工方便,且便于后浇带清理,后浇带处梁宽梁深局部加大200mm。具体如下图:

3、地下室外墙后浇带施工措施

本工程中设计要求后浇带混凝土的浇筑在结构完成之后60天进行,为了避免回填土施工期间对地下室外墙防水的影响,要采取一定的施工措施。

⑴、在地下室外墙后浇带部位,外侧砌筑长1500mm、宽2800mm的砖井。地下室底板标高为-13.40m,待整个地下室施工完毕之后,此砖井的高度达到将近14m,故在拐角处增设两道构造柱,其内配4φ16的构造钢筋,同时在每一结构层位置处砖井设一道圈梁。

⑵、待土方回填之后,施工人员进入砖井支设后浇带处模板。每层预留混凝土浇筑孔,使混凝土的浇筑高度不超过3000mm。

⑶、地下室外墙后浇带施工完毕后,在砖井内接着原来的外墙防水层做后浇带部分的防水,新旧防水层的搭接长度每侧500mm。

⑷、在后浇带部位做玻璃丝布加强防水层,其宽度覆盖后浇带每侧不少于500mm。

⑸、防水加强层外砌筑180mm厚的砖墙做为防水保护层。

⑹、后浇带施工完毕后,将砖井内回填密实。

4、楼板处后浇带施工措施

⑴、本工程地下室墙板留置与地下室底板相同的后浇带,后浇带的施工按照设计要求,在后浇带部位上下各加设一层φ8@150的加强钢筋网片。

⑵、后浇带的钢筋贯通,利用快易收口网作为新旧混凝土接茬的分隔。

⑶、具体施工做法入下图所示:

5、每层后浇带处,模板拆除后,为保证结构安全,后浇带处梁板不可成悬臂构件,必须用可调支撑杆件做局部加固。如图:

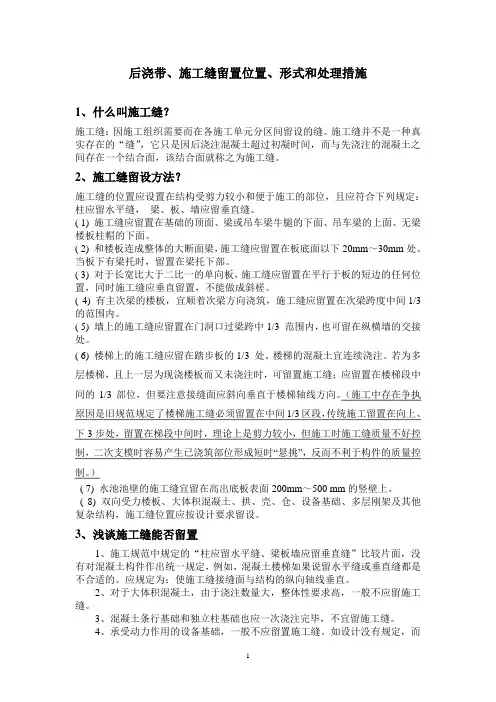

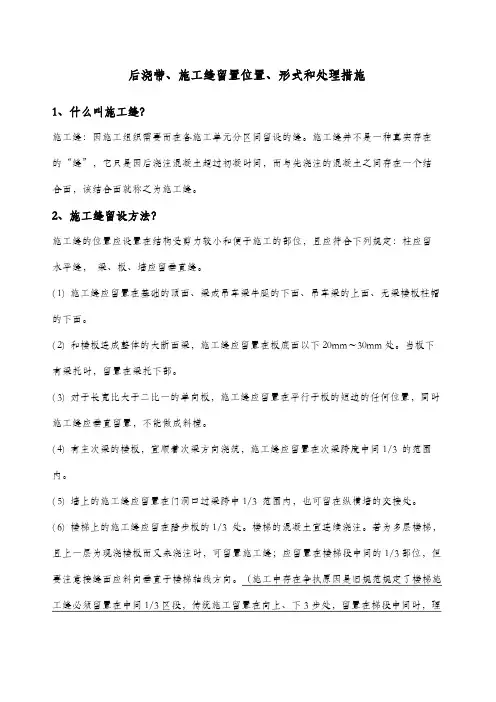

二、施工缝的处理方法:

1、施工缝主要是指钢筋混凝土竖向构件的水平施工缝,根据其留置部位分为有防水要求的施工缝和无防水要求的施工缝。

2、有防水要求的施工缝主要指地下室外墙上留置的施工缝,根据施工总体部署,地下室外墙上共留设3道水平施工缝。

3、无防水要求的施工缝包括地下室内墙柱水平施工缝,其留置位置为:每层楼板板面处。

4、有防水要求的水平施工缝处理方法:

⑴、根据设计图纸,在施工缝中间沿结构周圈设置一条400×3mm封闭钢板止水带。止水带钢板选用A3钢,每段长6M,两段止水带搭接长度100mm,沿竖向满焊,焊缝不得有气孔、夹渣现象、保证密实不漏水。

⑵、钢板止水带在墙中每隔2M用ф25钢筋焊接支架,固定牢固,并且保证位置准确。

⑶、每层500mm高短墙与下部结构混凝土同时浇筑,注意控制混凝土浇筑标高至板面上500mm处,不得偏高或偏低。

⑷、浇筑上层砼前应将结合处已有砼面清理干净,剔除表面浮浆及松动石子等杂物,钢板止水带表面也应清理干净,并用清水冲洗。在外防水施工时应对施工缝处采取加强措施,如加做一层加强层等。

⑸、在浇筑上部结构混凝土时,将接槎面用水充分润湿,并且要求在混凝土施工前在接槎面上先浇筑一层50mm厚与结构混凝土同配比的水泥砂浆,以保证新旧混凝土的有效结合。

⑹、有防水要求的施工缝处的做法入下图:

⑺、对于地下室二、三层外墙的水平施工缝的处理如上图所示,底板位置为楼板;对于水池其迎水面为水池内部,做法同上。

5、无防水要求的水平施工缝处理方法:

⑴、先清洗干净新旧混凝土接槎处的凿毛面,采用塔吊运输浇筑与新浇筑混凝土同配比的水泥砂浆30~50mm厚,然后浇筑新混凝土。

⑵、为方便施工,本工程中无防水要求的竖向结构的水平施工缝一般留置在梁板顶面,板下侧部分的尽量一次浇筑完成,浇筑时注意不同标号混凝土浇筑时的先后顺序。
