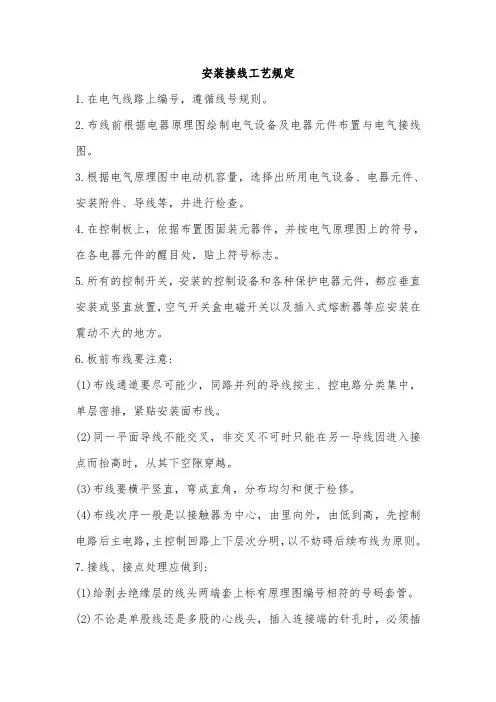

开关（接线盒）接线工艺：
1、接线后紧固件的紧固程度以抽拉电缆不松动为合格，线咀压紧应有余量，线咀与密封圈应加金属垫圈，压叠式线咀压紧电缆后的压扁余量不得超过电缆直径的10%。
2、密封圈内径与电缆外径差应不大于1mm，密封圈无破损，不得割开使用。电缆和密封圈之间不得包扎其它物体。
3、电缆护套伸入器壁长度为5—15mm。
4、低压隔爆开关（接线盒）空闲的接线咀应用合格密封圈（为用过的密封圈），金属挡板（厚度不小于2mm），金属圈（厚度不小于1mm）依次装入、并平行压紧（两压紧螺丝入扣之差应不大于5mm，金属挡板和金属圈的外径与进线装置内经之差应不大于2mm）。其紧固程度：螺旋式线咀用单手正向用力拧半圈以内为合格，压叠式线咀用单手搬动喇叭嘴上下左右晃动时，喇叭嘴无明显晃动为合格。
5、绝缘座完整、无裂缝。
6、接线螺栓和螺母的螺纹无损伤，无放电痕迹，接线零件齐全有卡抓、弹簧垫、背帽等。
7、接线整齐，弯度弧度适当，无毛刺、卡爪不压绝缘胶皮或其它绝缘物。芯线裸露距卡爪（或弹簧垫圈）不大于10mm。
8、接线地线长度适宜，以松卡兰咀拉动动电缆后，三相火线拉紧或松脱时，地线不掉为宜。接地螺栓、螺母、垫圈不允许涂绝缘物。
9、开关喇叭口处的电缆要有余量，余量不得小于200mm，出线弯曲部分随自由走向而固定，严禁强行弯曲（不得出现死弯），然后再顺巷帮垂直上行，悬挂到合适位置。
10、卡兰式的进线嘴以压紧胶圈后一般用单手搬动喇叭咀上下左右晃动时，喇叭咀无明显晃动为准。

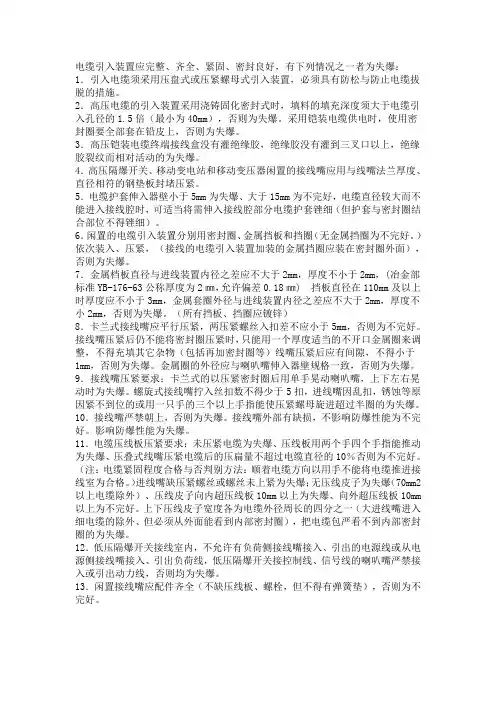

11、采用带螺纹的电缆引入装置：接线的螺旋式接线嘴的密封圈、金属垫圈、螺旋式喇叭嘴应依次装入，且都只能装一个；未接线的螺旋式接线嘴的密封圈、金属挡板、金属垫圈、螺旋式喇叭嘴应此次装入，且都只能装一个；螺旋式接线嘴啮合扣数不得少于5扣，用单手顺压紧方向用力拧动不得超过半圈。有一项不符为失爆。
12、隔爆开关的电源、负荷引入装置不得颠倒使用。
13、接线室（盒）应保持干净、无杂物和水珠。
高、低压接线盒及余线固定：
1、高压接线盒，两头的电缆余量不得小于500mm，接线盒应与巷道方向一致，离底板高度适当，并按标准做好接地。
2、低压接线盒，两头的电缆余量不得小于200mm，二通、三通、四通必须盖向外，小喇叭口朝下，并用卡箍固定在板上。
3、接线盒两端电缆弯曲部分随电缆自由走向而固定，高度离巷道底板适当，严禁强行弯曲（不得出现死弯）。遇到风水管时，必须相距300mm以上。
各种不同导线的连接方法及电工接线标准，非常值得收藏 1、下面是第一种接法。注意:在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。 下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，
吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
各种不同导线的连接方法1.剖削导线绝缘层
可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。 用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。最后将剖开的绝缘层折叠，齐根剖削。剖削绝缘时不要削伤线芯。 2.单股铜芯导线的直线连接和T形分支连接 (1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2~3圈，再扳直线头。将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。 (2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3~5mm，然后顺时针方向在干线线芯上密绕6~8圈，用钢丝钳切除余下线芯，钳平线芯末端。
目录 一、编制依据 二、工程概况 三、施工部署 四、施工工艺 五、质量安全保证措施 六、季节性性施工
一、编制依据 1. 根据国家和河北省有关的设计规范、标准 《建筑电气工程施工质量验收规范》(GB50303-2002) 《电气安装工程施工及验收规范》GBJ232-82 《建筑电气工程施工质量验收规范》GB 50303-2002 《砌体工程施工质量验收规范》GB50203-2011 《建筑设计防火规范》GB50016-2012 《民用建筑电气设计规范》JGJ16-2008 二、工程概况 1．工程项目介绍 本工程为沧州市第一中学新校区工程-艺术中心、实验楼，位于河北省沧州市上海路南侧，迎宾大道西侧，建筑主体高度为16.45米，总建筑面积为21476平方米。本工程为框架结构，A、B区三层、C区四层。 2.设计说明 1、除注明外，开关、插座分别距地1.4m、0.3m暗装。卫生间内开关、插座选用防潮、防溅型面板。 2、照明支线为BV—2.5m㎡聚氯乙烯绝缘铜芯导线穿硬质塑料管暗敷，2根穿φ16管，3—4根穿φ20管，除空调插座外的插座回路主线为BV3*4PC25，引支单个插座的线路为BV3*2.5PC20，导线分开，
拐弯时应加接线盒。
3、室内二次结构墙体均为泡沫混凝土砌块砌筑而成。 三、施工部署 施工部署包括技术、生产、材料进场以及施工机具准备和人员安排等。 1、施工技术准备： 为圆满完成本工程，实现各项管理目标，在施工技术人员和施工班组认真学习和审查图纸，熟悉图纸内容和会审记录情况。认真学习工程施工质量验收规范和有关施工工艺标准。 2、施工材料准备： 施工人员根据PVC接线盒的种类和施工进度计划编制物资需要量计划，做好材料供应计划，提前将所需材料进行统筹、采购。 进场的PVC接线盒必须有合格证及检验报告。并报监理工程师验证。 3、施工人员
开关插座施工工艺 1 工艺流程 接线盒检查清理→接线→安装→通电试验 2 操作工艺 (1) 接线盒检查清理 将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。清理时注意检查有无接线盒预埋安装位置错位(即螺丝安装孔错位90°)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。如接线盒埋入较深，超过1.5cm时，应加装套盒。 (2) 接线 1) 先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。 2) 对于多联开关需分支连接的应采用安全型压接帽压接分支。 3) 应注意区分相线、零线及保护地线，不得混乱。 4) 开关、插座的相线应经开关关断。 5) 插座接线： a.单相两孔插座有横状和竖装两种，如图14.3.2-1所示。横状时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。安装时应注意插座内的接线标识。 图14.3.2-1 b.单相三孔及三相四孔插座接线如图14.3.2-2所示。 图14.3.2-2
(3) 安装开关、插座 按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推人，对正安装孔，用镀锌机螺丝固定牢固。固定时使面板端正，与墙面平齐。对附在面板上的安装孔装饰帽应事先取下备用，在面板安装调整完毕后再盖上，以免多次拆卸划损面板。 安装在室外的开关、插座应为防水型，面板与墙面之间应有防水措施。 安装在装饰材料(木装饰或软包等)上的开关、插座与装饰材料间设置隔热阻燃制品如石棉布等。 (4) 通电试验 开关、插座安装完毕后，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，吊扇的转向、运行声音及调速开关是否正常，如发现问题必须先断电，然后查找原因进行修复。 3 质量标准 主控项目 (1) 当交流、直流或不同电压等级的插座安装在同一场合时，应有明显的区别、且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。 (2) 插座接线应符合下列规定： 1) 接地(PE)或接零(PEN线)在插座间不应串联连接。 2) 当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。 3) 潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。 (3)照明开关安装应符合下列规定： 1) 同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠； 2) 相线经开关控制；民用住宅无软线引至床边的床头开关。 一般项目 (1) 插座安装应符合下列规定： 1) 当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8 m； 2) 暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光
电工接线方法和标准接线方法
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。 导线的几种连接方法 1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。 用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削，如图3—1c)所示。最后将剖开的绝缘层折叠，齐根剖削如图3—1d)所示。剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接 (1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯， 清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。 (2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端，如图3—3所示。 3．7股铜芯导线的直线和T形分支连接 (1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉，所示。理平线芯，把7根线芯分成2、2、 3三组，把第一组2根线芯扳成如图3—4c)所示状态，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直，所示。用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，所示，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。 (2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3～4圈，切除余下线芯，钳平线端，所示完成T形分支连接。 4．19股铜芯导线的连接其方法与7股导线相似。因其线芯股数较多，在直线连接时,可钳去线芯中间几根。 导线连接好以后，为增加其机械强度，改善导电性能，还应进行锡焊处理。铜芯导线连接处锡焊处理的方法是：先将焊锡放在化锡锅内高温熔化，将表面处理干净的导线接头置于锡锅上，用勺盛上熔化的锡从接头上面浇下。刚开始时，由于接头处温度低，接头不易沾锡，继续浇锡使接头温度升高、沾锡、直到接头处全部焊牢为止。最后清除表面焊渣，使接头表面光滑。 5．铝芯导线的连接因铝线容易氧化，且氧化膜电阻率高，所以铝芯导线不宜采用铜 螺栓压接法接线
P V C接线盒施工方案 This model paper was revised by the Standardization Office on December 10, 2020
目录 一、编制依据 二、工程概况 三、施工部署 四、施工工艺 五、质量安全保证措施 六、季节性性施工
一、编制依据 1.根据国家和河北省有关的设计规范、标准 《建筑电气工程施工质量验收规范》(GB50303-2002) 《电气安装工程施工及验收规范》GBJ232-82 《 《砌体工程施工质量验收规范》GB50203-2011 《建筑设计防火规范》GB50016-2012 《民用建筑电气设计规范》JGJ16-2008 二、工程概况 1．工程项目介绍 本工程为沧州市第一中学新校区工程-艺术中心、实验楼，位于河北省沧州市上海路南侧，迎宾大道西侧，建筑主体高度为16.45米，总建筑面积为21476平方米。本工程为框架结构，A、B区三层、C 区四层。 2.设计说明 1、除注明外，开关、插座分别距地 1.4m、0.3m暗装。卫生间内开关、插座选用防潮、防溅型面板。 2、照明支线为BV—2.5m㎡聚氯乙烯绝缘铜芯导线穿硬质塑料管暗敷，2根穿φ16管，3—4根穿φ20管，除空调插座外的插座回路主线为BV3*4PC25，引支单个插座的线路为BV3*2.5PC20，导线分开，拐弯时应加接线盒。 3、室内二次结构墙体均为泡沫混凝土砌块砌筑而成。
三、施工部署 施工部署包括技术、生产、材料进场以及施工机具准备和人员安排等。 1、施工技术准备： 为圆满完成本工程，实现各项管理目标，在施工技术人员和施工班组认真学习和审查图纸，熟悉图纸内容和会审记录情况。认真学习工程施工质量验收规范和有关施工工艺标准。 2、施工材料准备： 施工人员根据PVC接线盒的种类和施工进度计划编制物资需要量计划，做好材料供应计划，提前将所需材料进行统筹、采购。 进场的PVC接线盒必须有合格证及检验报告。并报监理工程师验证。3、施工人员 4.施工机具 云石机3台、墨斗2个、水平仪2台、锤子簪子若干。 四、施工工艺 1、施工要求：接线盒的水平标高、竖直的凹凸、左右的位置，要求同一墙面、同一房间、同一层面、同一楼号都相应一致，达到质量
导 线常用连接方法 需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、 紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。 1 . 绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接 (1)单股铜导线的直接连接。小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2?3圈后扳直两线头，然后将每个线头在 另一芯线上紧贴密绕5?6 圈后剪去多余线头即可 图4-46 大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直 径的芯线，再用一根截面约的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左绰海方向
右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕 5?6圈 后剪去多余线头即可 ；；：：：：：：：：：：：；：；：：. 图4-47 不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5?6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3?4圈后剪去多余线头即可。 (2)单股铜导线的分支连接。单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5?8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5?8圈后剪去多余线头 即可。 单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯 线上5?8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕［见图㈣
电气工程施工组织设计 一、设计要求： 本工程为水岸人家住宅小区11#楼，六层砖混结构。全 楼设三道伸缩缝，共七个单元。电源入户分三个系统。西两个单元一个入口，中间两个单元一个入口，东三个单元一个入口。强电有电气系统，弱电有通讯、电视、宽带以及对讲系统。电气系统设计为TN－C－S 系统，三个入口进户电源线均为YJV224X 70, SC80钢管埋地入户。入户处做重复接地，接地电阻W 1Q。电源入户由总箱配管至各楼层用户箱，在每个楼层用户箱内计量该层每户均配有照明一路、插座四路。照明线为BV2X 2.5 - PVC20插座线为BV3X 4-PVC25 灯具全部为平灯口。 弱电电话、电视、宽带均埋地钢管入户，进户后和层楼梯间设组合箱，然后再分配至各用户。 二、材料要求 钢制电线管要求壁厚》2mm电线管为PVC阻燃半硬性绝缘导管，分线盒和接头都为阻然产品，配电箱铁皮壁厚》1.2mm。 三、施工步骤 在基础施工过程中电源管随基础同时敷设，主体砌砖过程中PVC电线管暗敷，现浇楼板时PVC电线管和分线盒同时敷入现浇板内。主体进
入五层后，以下各层的配电箱开始安装。在抹灰工程开始前，将用户电线盒安装在墙面，抹灰后做地面前从上而下穿线，紧接着安装配盘、汇线，最后安装灯具。相应的电气测试随分项工程同步进行。 四、保证质量的技术措施 1、保证施工方法正确： (1)首先全面检查管路的位置、数量、规格、通路等情况，同时将 拉线穿入，将管口封严，以防杂物进入管内造成堵塞。 (2)暗管敷设应与土建施工密切配合，及时做好接线盒、暗装配电 箱箱体安装的预留工作。 (3)检查导线、型号，符合要求后穿线。 (4)安装配电箱并接线。 (5)土建装饰面结束后，安装开关、插座及灯具，并接线。 2、确保送电调试： (1)配电箱暗装式要注意先把电缆引入箱、盒 内。 ( 2)暗敷设管路尽量走直线，减少弯曲。钢管连接采用套管连接或丝扣连接，管口高出箱、盒内壁3?5mm采用丝扣连接时，接好后在丝扣两端焊跨接地线。PEX 管采用插入法连接，连接处线结合面涂专用胶合剂。 （3）管内穿线或电缆时，可加些滑石粉，以减少磨擦阻力。进入配电箱时，按顺序以同样的弧度与接线端子连接，并皎出线依次绑扎整齐、牢固、美观。导线应按规定的颜色敷设。导线在管内均不得有接头，接头设在接线盒内，管路较长时为便于穿线，可在管内加入适量滑石粉。
电气工程接线盒、穿线管原来可以这样预埋！！！ 2016-12-21 王云峰 在土建工程施工中，经常会穿插着水暖工程中管道洞口的预留、管件的预埋或是电气工程中的接线盒和穿线管的预埋、预留工作内容，本人从事建筑电气工程工作多年，积累了一些工作经验，在这里为大家介绍一下电气预埋中的几点施工经验，以供大家借鉴。 一、开关盒、插座盒出墙率的传统做法与新做法 传统施工做法：PVC开关盒、插座盒采用穿筋法，即利用φ6的圆钢穿入线盒钢筋孔将线盒固定，所穿的钢筋距接线盒口边沿 2.5CM， 但墙体钢筋一般采用Φ8-Φ10的螺纹钢，固定接线盒所穿的钢筋都固定在竖向筋上，墙体的保护层一般为1.5CM，墙体的横向筋1CM，则竖向筋距墙面距离为2.5cm，那么这种做法可以让接线盒勉强出墙。但施工过程中墙体钢筋位置偏移是不可避免的，所以稍有偏差，则
开关盒、插座盒就不能满足出墙要求。因此传统做法只能将开关盒、插座盒的出墙率保证在50%～70%左右，完全不能满足现在工程日益提高的施工质量要求，还会造成后期盒口之墙面修补及开关、插座面板安装的烦恼。这样既费时费力，又增加了成本费用，更严重的是影响了整个工程的观感质量。为了满足现在较高的工程质量要求，各专业工程都在施工工艺上不断创新和提高。 这里介绍一下工程上能够提高PVC开关盒、插座盒出墙率的新做法： 1、PVC开关、插座盒采取不穿筋的做法，我经过对两个工程的实践总结，出墙率可以达到95%左右。方法是用两根φ6的圆钢筋将开关、插座接线盒从穿筋孔背后加紧固定牢固，使开关、插座盒比之前传统做法向外多出1cm左右，这样，盒口边没距墙竖向钢筋3.7cm。 大于竖向钢筋距墙面2.5cm的距离，并超出了1.2cm左右。大家不用担心会影响到墙体表面的美观。因为我们采用了φ6圆钢固定，圆钢比较软，经模板挤压它会随之变形、弯曲，紧贴模板不会造成墙面问题，反而会紧紧贴在模板上，所以，脱模后，开关盒、插座盒会四方四正的展现在墙面上，观感特别好，
电气施工方案报审表 工程名称：兴山县昭君镇廉租房一期及二期项目配套市政基础设施工程 致：（项目监理机构） 我方已完成兴山县昭君镇廉租房一期及二期项目配套市政基础设施工程电气工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。 附件：施工方案 施工项目经理部（盖章） 项目经理（签字） 年月日专业监理工程师审查意见： 专业监理工程师（签章） 年月日驻地监理工程师审查意见： 驻地监理工程师（签章） 年月日注：本表一式四份，项目监理机构、建设单位、施工单位、城建档案管理机构各一份。
兴山县昭君镇廉租房一期及二期项目配套市政基础设施工程 电 气 工 程 施 工 方 案 施工单位：湖北江铭建设工程有限公司 编制人：杜德杰 审核人：姜波 审批人：刘永金 编制日期：年月日
电气工程施工方案 1.编制说明:本施工方案是根据本工程图纸要求以及国家颁发的技术方针,政策,规范.技术规程标准和各项管理制度. 且上级有关部门下达的各项规定的管理制度而编写.编写本方案是为了保证施工顺利进行,确保质量达到标准,严格按规范进行施工.本方案如有不妥之处,欢迎各位同行指出谢谢 1.1编制目的 1.1.1为了更好的贯彻执行国家颁发的技术方针,政策,规范.技术规程标准和各项管理制度.且贯彻执行上级有关部门下达的各项规定的管理制度. 1.1.2保证施工顺利进行,确保质量达到标准,严格按规范进行施工无安全事故发生从到达优质工程. 1.1.3最终使本工程达到住户入住满意,放心. 1.2编制依据 《民用建筑电气设计规范》（LGJ/T16-92）； 《建筑物防雷设计规范》（GB50057-94）;2000版 《住宅设计规范》（GB50096-1999）;2003版 《低压配电设计规范》（GB50052-95）; 《火灾自动报警系统设计规范》（GB50116-98） 《高层建筑设计放火规范》; 《建筑电气质量验收规范》（GB50303-2002）;2002版 《建筑工程施工质量验收统一标准》（GB50300-2001）； 《智能建筑工程质量验收规范》（GB50339-2001）； (98ZD701)常用电气控制原理图;(90SD180)电缆桥架安装 2.电气工程概括: 2. 1电气工程主要有高低压变配电系统,动力配电系统、电气照明系统、建筑物防雷接地系统、弱电系统、火灾自动报警及消防系统. 2.1.1本工程进分配电采用 TN-C-S系统由地下室低压配电室配出的电缆干线均随电缆桥架明敷至电缆竖井和各供电点,本工程消防负荷为2级负荷,其于为3级负荷;2级负荷穿线管用钢管,. 3级负荷穿线管用PVC阻燃管。
1、编制依据： 1.1. 施工图纸强电施01—67，弱电网施01—18，火警施01—17，控施01—20。 1.2. 《建筑电气工程施工质量验收规范》 ( GB50303-2002) 1.3. 《建筑电气通用图集》92DQ1-Q13、02D501-2。 1.4.《建筑安装分项工程施工工艺规程》第七分册 ( DBJ/T01-26-2003 ) 1.5.《建筑电气安装工程图集》 1.6. 《建设工程施工合同》 (京第04-1882 号) 2. 工程概况：本工程位于北京市海淀区财经学院东侧路西，北四环路 南， 由主楼和裙房两部分组成。地下三层连为一体，建筑面积为 21635吊。地上各自独立，主楼23层高88.05m。裙房5层高44.05m, 建筑面积为54875甫，总建筑面积为76510吊，是以全现浇钢筋混凝土框架剪力墙为结构形式的一类办公、商业综合建筑，是集办公、酒店、娱乐、体育等功能于一体的综合大厦。 建设单位：北京海淀区蓟门农工商公司设计单位：中外建工程设计与顾问公司监理单位：中建恒基建设投资有限公司 3. 电气概况： 3.1. 电力配电系统： 本系统只涉及低压配电系统，采用?220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式 供电。对于一级负荷（消防设备用电、保安监控系统、应急照明、
疏散指示、地下 3 层车库机械停车位设备等）及一些较重要二级 负荷（如电梯、生活泵）采用双电源供电并在末端互投，对于其它负荷采用单电源供电。 3.2. 照明配电系统： 3.2.1.本系统一般照明采用树干式、用插接母线混合配电，应急照明、及疏散指示照明，采用区域集中蓄电池式供电系统，灯具内不另设浮充蓄电池，要求区域集中蓄电池式供电系统的持续时间应大于30 分钟；事故照明灯和疏散指示标志灯，应设玻璃或其他非燃烧材料制作的保护罩。 3.2.2.光源：一般场所为荧光灯，金属卤化物灯或其他节能灯具，有装修要求的场所视装修要求商定。 3.2.3.照度要求：商业、办公室、电脑机房、羽毛球场、水冰场：300—500LX;冷热机房、泵房、走道、库房等：50—100LX;餐厅、大厅：100—300LX;娱乐用房：150—500LX;汽车库：75 —100LX。 3.2. 4.照明配线：照明、插座分别由不同支路供电。照明除应急 照明支路采用NH-BV-2X 2.5mm导线外，其他均为BV-2X2.5mn n 导线，插座除应急支路采用NH-BV-3X 2.5mm导线外，其他均为ZR-BV-3X 2.5mm导线。灯具安装高度低于 2.4米时，需增加一根PE 线。 3.2.5.应急照明：变配电所、消防控制室、电话机房、水泵房、消防楼 梯、前室、大面积娱乐、餐厅、大堂等场所设置应急照明。 3.2.6.疏散指示照明：在大空间用房、走廊、楼梯及其前室、电梯间及 其前室，主要出口等场所设置疏散指示照明。 3.2.7.室外及立面照明：本工程的室外及立面照明仅预留到配电箱。

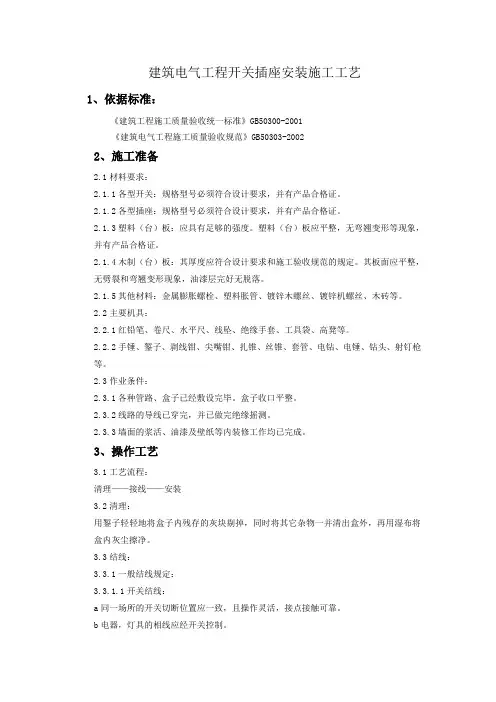

开关、插座安装施工工艺方案
1.1技术准备 (1)熟悉施工图纸。 (2)施工前应进行技术交底工作。 (3)配备相应的施工质量验收规范。 1.2材料要求 (1)各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。 (2)各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。 (3)其他辅材：安全型压接帽、开关插座安装用镀锌螺丝等均有合格证。 1.3主要机具 (1)手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀(“+”“-”字)各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。 (2)电钻、电锤、钻头、人字梯 (3)数字式万用表、绝缘摇表(500V) 1.4作业条件 (1)施工图纸及技术资料齐全。 (2)土建墙面装饰施工应全部结束，门窗齐全。 (3)各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改 完毕。
(4)线路的导线已穿线完毕，并已做好绝缘摇测 2.1材料的关键要求 (1)各类材料在搬运存放过程中应注意防震、防潮，不得随意抛扔、超高码放。应存放 在于燥通风，不受撞击的场所。 (2)相关材料应符合有关现行国家标准规定且有产品合格证明和“CCC”认证标志。 2.2质量关键要求 (1)开关应关断相线。 (2)插座接线相序应符合规范规定。 2.3职业健康安全关键要求 (1)人字梯应有防滑链。 (2)高处作业应正确佩戴个人安全防护用品。 2.4环境关键要求 多余的线头剪下后应及时清理干净。 3.1工艺流程 3.2操作工艺 （1）接线盒检查清理
用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清 理干净。清理时注意检查有无接线盒预埋安装位置错位(即螺丝安装孔错位90°)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。如接线盒埋入较深，超过1.5cm时， 应加装套盒。 (2)接线 1)先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入 接线孔的长度为宜。 2)对于多联开关需分支连接的应采用安全型压接帽压接分支。 3)应注意区分相线、零线及保护地线，不得混乱。 4)开关、插座、吊扇的相线应经开关关断。 5)插座接线： a.单相两孔插座有横状和竖装两种，如图14.3.2-1所示。横状时，面对插座的右极接相线，左极接零线。竖装时，面对插座的上极接相线，下极接零线。安装时应注意插座内的接线标识。 图14.3.2-1
电工接线方法和标准 接线方法 下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。 导线的几种连接方法 1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削，如图3—1c)所示。最后将剖开的绝缘层折叠，齐根剖削如图3—1d)所示。剖削绝缘时不要削伤线芯。 2．单股铜芯导线的直线连接和T形分支连接 (1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯， 清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。 (2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端，如图3—3所示。 3．7股铜芯导线的直线和T形分支连接 (1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉，所示。理平线芯，把7根线芯分成2、2、 3三组，把第一组2根线芯扳成如图3—4c)所示状态，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直，所示。用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，所示，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
每个电工都应该知道的接线方法 电工接线是不能马虎的，能不能做一名优秀的电工，除了深厚的理论基础外，更是从精工细活中体现出来的。这种精工细活不仅需要有标准和规范的支撑，也要有长期坚持不断的耐性练习。 其实接线有很多种，为什么把这些接线方法叫做规范接线呢？因为我们最常见的非专业接线方式（但常见的不一定就是正确的）很容易出现毛刺、棱角、虚接，导致运行过程中出现打火、局部过热、接触不良甚至短路的故障现象，是存在很大安全风险的。 电线接头的处理方法 方法一:
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。这是施工规范，是每个电工的应该的做到的。 方法二:
分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。当电线出现打火、短路、接触不良的现象很严重时，也能够很简单的处理，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。 接线头的处理方法:
现在接线头如果讲究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做。 电线末端的处理方法
每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业 接线盒是引发故障的原因之一
电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题,装修结束后问题就现来了。再说一下电线盒内线头接法，看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。 接线盒内接线头的处理方法

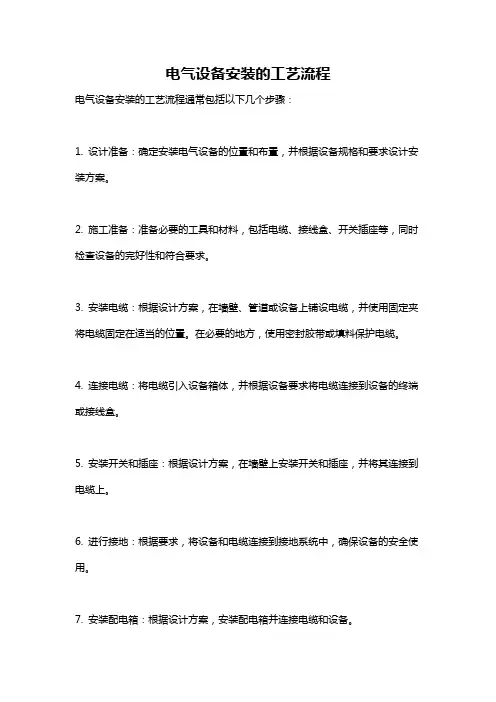

电路安装施工方案 一、施工准备： 1、熟悉图纸资料，弄请设计图的设计内容，对图中选用的电气设备和主要材料进行统计，注意图纸提出的施工要求。 2、准备工机具材料。 3、考虑到施工的实际配合问题，确定施工方法。 4、技术交底，施工前要认真听取工程技术人员的技术交底，弄清技术要求，技术标准和施工方法。 二——、施工方案： 1、电管等的集中预制。 2、配合装饰工程的进度，进行灯具、配电箱、开关、插座等附件的安装。 3、各系统联动试运行，请有关部门验收。 三、施工方法： 1、施工配合： ①、认真熟悉本专业施工图，充分理解设计意图，找出设计中不完善，不详细地方，及时请甲 方等有关人员进行协调解决。认真组织好图纸会审工作，平衡处理各工种的施工技术问题，及时解决本专业互相矛盾的地方，为施工作好准备。 ②、及时了解施工设计变更对安装专业的影响，同有关人员充分协商，随时对专业矛盾之处按规范予以调整。 ③、成品保护：工程质量的好坏，很大程度上与成品保护有关。在已施工好的地面、墙面等， 安装专业不得随意破坏，若遇特殊原因，必须同有关人员进行协调解决，并及时作好补投措施。安装人员不得随意损坏已安装好的管道、线路、开关、插座、灯具等设备，安装完毕后，应相互保护不随意动用。 2、重点工序质控： ①配电箱安装 配电箱内的器具的接地保护措施和其它安全要求必须符合施工规范规定。配电箱安装位置正确，部件齐全，箱体开孔合适，切口整齐，暗式配电箱箱盖紧贴墙面，零线经汇流连接，无绞接现象，油漆完整，箱内外清洁，箱盖开关灵活，回路编号齐全，结线整齐，PE线安装明显牢固。导线 与器具连接牢固紧密，不伤芯线。压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超 精心整理 过两根，防松垫圈等配件齐全，箱内线路走向合理，包标准确。配电箱安装后，应采取保护措施，避免
接线盒与开关盒的区别与数量计算 1、接线盒是电气配管线路中管线长度、管线弯头超过规范规定的距离和弯头个数时以及管路有分支时，所必须设置的过路过渡盒，管线配到负荷终端是预留的盒，都是接线盒。 其作用是方便穿线，分线和过渡接线。 接线盒，每个明装配电箱（暗配管）的背后都用一个接线盒（先配管） 2、开关盒.插座厎盒、灯具盒都是这三种安装时的终端厎盒，是安装灯具、开关、插座时安装固定面板以及在盒内接线用的。 3、接线盒和开关盒虽然属于电气安装工程中的辅料，但在单独的接线盒.开关盒安装定额子目中，确是属于未计价主材，需要输入主材单价。 4、接线盒和开关盒无论是金属盒还是PVC塑料盒，目前在安装工程中普遍采用的为H86型盒，既盒面宽86mm，盒深有50mm、70mm不等（H86*S 50、H86*S 60、H86*S 70、H86*S80，还有146H*S 50、146H*S60)。 5、计算接线盒时，灯头盒、插座盒、开关盒是按照图纸数量据实计算；分接线盒是按照管路分支或者返管时必须过渡，管路直线距离和弯头数量超过规范规定的要求时必须增设接线盒，进行据实计算的。 这部分必须注意管路情况和管线及弯头情况进行分析计算，否则不是少算就会多算。 首先要区分一下，实际应该是有接线盒、开关盒、灯头盒的区分，其次插座及开关的接线盒由于都是安装在墙壁上的，所以就都算入开关盒的范围内，灯头盒则是灯具的工程量总和，而接线盒则是过线及预留用的盒子（这类盒子
都是要空白面板封盖的，所以计算主材的时候还要加上空白面板的主材）开关盒数量=开关数量+插座数量接线盒数量=灯头盒数量+规范规定[⑴无弯管路不超过30m；⑵两个接线盒之间有一个弯时，不超过20m；⑶两个接线盒之间有二个弯时，不超过15m；⑷两个接盒之间有三个弯时，不超过8m；⑸暗配管两个接线盒之间不允许出现四个弯]暧通的话： ,我一般每台风机盘管接线时,算三个接线盒： 温控面板一个,从配电箱出来与控制线碰头一个,因房间弯度或线管长度考虑一个..共三个电气照明中的接线盒由以下三项合计组成： 1.开关.插座.灯具数量之和； 2.配管超过以下长度时： （1）.管长每超过30M.无弯曲时，（2）.管长每超过20M.有一个弯曲时，（3）.管长每超过15M.有2个弯曲时，（4）.管长每超过8M.有三个弯曲时，都得加接线盒之数量统计。 3.照明管线中间有分支时，如分支配管三通和四通的位置加分线盒；以上三部分数量之和既构成照明工程中接线盒的数量。 由于安装费对开关盒、接线盒不一样，两者也进行分类统计。 即开关、插座为开关盒。 其它一般用接线盒

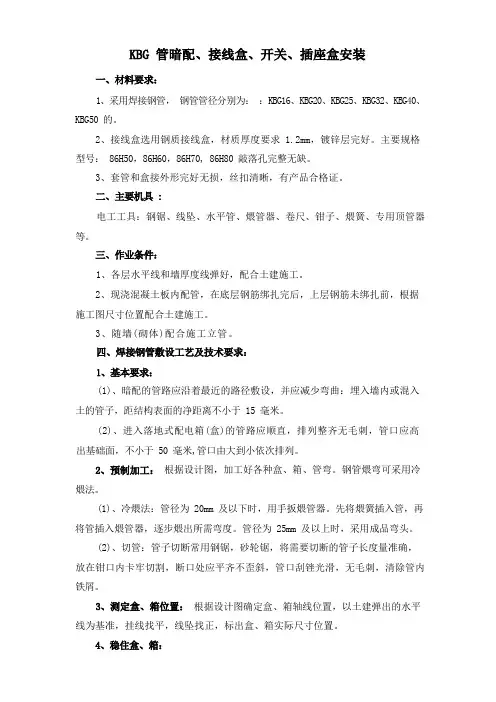

电线管预埋施工方案： 一：接线盒的现场定位 混凝土一次浇注成型后，表面不能做任何的切割、修改。所以对我方预埋的的接线盒定位控制要求非常高，一定要控制在规范允许的范围内，施工要求一次到位，杜绝日后的返修。利用绑筋把线盒牢牢的固定在结构板、梁箍筋上，确保线盒定位达到规范要求。凝土楼板中的预留预埋施工二：混凝土楼板中预留预埋电气配管比较多时，应调整好配管的分布，要做到路径、间距的合理性。在与土建配合施工中配管交叉不应超过三根，出地面的管路应定位准确，排列整齐。混凝土楼板内电线管、接线盒的人工定位一定要准确无误，不能有遗漏。靠主筋敷设的电线管可以不用煨弯直接进入接线盒，有效的解决了接线盒靠模板敷设问题。接线盒的固定应采用绑线牢牢的绑扎在四周的钢筋上，以防震动时移位。 （1）、配管敷设超过下列长度时，中间应装设分线盒： 管子全长超过30m无弯曲时； 管子全长超过20m只有一个弯曲时； 管子全长超过15m只有二个弯曲时； 管子全长超过8m有三个弯曲时； 套接紧定式钢导管管路暗敷设时，宜沿最近的路线敷设，且应减少弯曲。其弯曲半径不应小于管外径的6倍。埋入混凝土内平面敷设时，其弯曲半径不应小于管外径的10倍。套接紧定式钢导管管路埋入墙体或混凝土内时，应采用等级强度不小于M1（的水泥砂浆抹面保护，保护层厚度大于 15mm （2）、套接紧定式钢导管管路暗敷设时，管路固定点应牢固，且应符合下列规定： a 、敷设在钢筋混凝土墙及楼板内的管路，紧贴钢筋内侧与钢筋绑扎固定。直线敷设时，固定 点间距不大于1000mm b 、敷设在砖墙、砌体墙内的管路，垂直敷设剔槽宽度不宜大于管外径5mm固定点间距不大 于1000mm连接点外侧一端200mn处，增设固定点。 c 、敷设在预制圆孔板上的管路平顺，紧贴板面。固定点间距不大于1000mm （3）、套接紧定式钢导管管路进入落地式箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为50?80mm套接紧定式钢导管管路进入盒（箱）处，应顺直，且应采用专用接头固定。三；混凝土梁内的管子敷设 （1）、现浇混凝土工程中，当墙体内配电箱内配出的引上管和配电箱或电气器具盒引到楼板层内
导线常用连接方法 需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。 1．绞合连接 绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。 图4-46 大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图4-47 不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。 （2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。 单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在
干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图4-50(a)]，也可以向左右两个方向缠绕[见图4-50(b)]。 图4-50 （3）多股铜导线的直接连接。多股铜导线的直接连接如图4-51所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余 2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。以同样方法缠绕另一边的线头。 图4-51 （4）多股铜导线的分支连接。多股铜导线的T字分支连接有两种方法，一种方法如图4-52所示，将支路芯线90°折弯后与干路芯线并行[见图4-52(a)]，然后将线头折回并紧密缠绕在芯线上即可[见图4-52(b)]。
