餐饮厨房必须要装气体
灭火系统
集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]

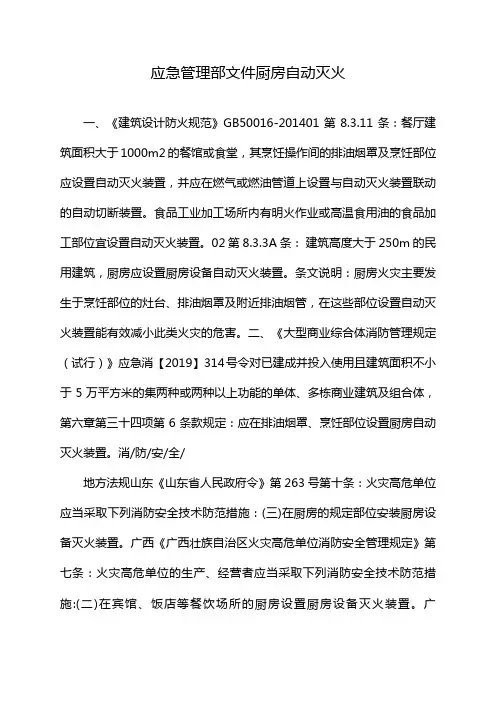

《建筑设计防火规范》第8.5.8条规定，公共建筑中营业面积大于500m2的餐饮场所，其烹饪操作间的排油罩及烹饪部位宜设置自动灭火装置，且应在燃气或燃油管道上设置紧急事故自动切断装置。
厨房灶台自动灭火系统，是一种积极有效的预防措施。
灭火原理：(1)厨房灶台油锅发生火情时，产生的温度达到 183°C时，火灾探测器(感温元件)熔断（平时灶台热量达不到感温元件熔断的温度不会造成误喷），使机械控制阀启动。贮气瓶膜片被刺破，气体通过减压装置瞬间驱动灭火剂，通过雾化喷嘴喷出，覆盖在油锅表面，迅速将火扑灭。同时灭火剂通过烟道喷嘴喷洒在烟道内扑灭烟道火焰，并通过水流阀机构继续给灶台油
锅及烟道降温，保证灭火效果和不复燃。
(2)灭火装置启动时燃气阀门自动关闭，停止燃气供给，并通过控制箱的微动开关把信号传输给中控室报警。
(3)发现火情时亦可用手启动装置。其灭火工作原理与自动灭火工作原理一样。
(4)灶台油锅上方配有特殊雾化喷嘴，灭火时喷射压力平稳，油锅燃油不产生飞溅。在喷洒中灭火剂与高温燃油急速进行化学
反应，在油锅内形成厚厚的泡沫层将空气隔绝，达到快速灭火的目的。油锅熄灭后不复燃，灭火全过程仅用3-5秒。
自动跟踪定位射流灭火系统系统简介 四川泰和安消防科技有限公司
目录 一．概述 (3) 二．系统组成 (4) 三．系统工作原理 (4) 四、系统特点 (5) 五、现场手动控制盘 (5) 六、集中控制柜 (6) 七、自动扫描定位灭火装置 (9) 八、电控阀 (12) 九、系统布线原理示意图 (13) 十．自动灭火装置系统设备示意图 (14) 十一．自动灭火装置系统设备清单 (14)
一、公司简介 泰和安安全产业集团是一家消防、安防全面解决方案提供商，集团各公司由原来香港上市公司、中国最大的消防产业集团骨干组建，多年从事消防、安防产品的技术、生产、管理、销售和客户服务工作；技术领军人物是中科院博士，作为发明中国第一代消防自动报警技术的核心人员，十几年来潜心研究消防、安防技术，为我们带来了强大的技术研发实力；强大的资金优势来源于实力雄厚的产业投资基金，分支机构遍布全国各大中城市，灵活有效的机制必将吸引越来越多的行业精英加盟。 集团根据不同地区的产业优势，分别在北京、深圳、四川设立了三个生产基地，拥有数条全自动化的SMT贴片生产线和灭火产品生产线。具有年产10000台灭火产品，350万只各类火灾探测器和万台控制器的年生产能力，目前，泰和安的产品线已经涵盖：自动消防报警、电气火灾报警、工业消防、家用火灾报警、可视对讲、消防应急灯、七氟丙烷、高压二氧化碳、IG541、S（K)型气溶胶、消防水炮等多个领域。 泰和安集聚有才华、负责任的年轻人，携手合作，体味艰辛、分享成功，力争在5年左右把泰和安打造成中国最具竞争力的消防、安防全面解决方案提供商。 我们秉承“服务人民、造福社会”的神圣使命。 我们高举“振兴民族消防产业”的大旗。 我们用一颗感恩的心奉献最完善的服务，真诚回报我们的客户。 我们倡导关爱、团结、互助，让每一位员工与公司共同成长。 博大、诚信、自强——这就是泰和安。 二、系统组成 系统由自动灭火装置、电控阀、水流指示器、接线箱、手动控制盘、集中控制柜、末端试水装置组成。 三、系统工作原理 ZDMS自动跟踪定位射流灭火装置，将计算机技术、紫外、红外传感技术、红外成像技术、图像监控技术、机械传动技术有机地结合在一起，在其保护范围内一旦发生火情，该装置会立即启动，扫描火源，精确定位；一旦确认，立即启泵喷水并发出警报，将火源迅速扑
. 华电科学研究院科研二号楼消防工程二层发实验室七氟丙烷气体灭火系统 施工方案 杭州恒基消防工程有限公司 2014年11月
七氟丙烷气体灭火系统施工方案 目录 一、概述 3 二、施工依据 3 三、施工组织结构 4 四、气体灭火系统施工 5 五、火灾自动报警及其联动系统施工 13 六、安全措施 18 七、文明施工 20 八、成品保护 20 九、降低成本技术措施 21
一、工程概况： 2.2 本工程由综合楼、科研1号、科研2号楼、科研3号楼、综合楼、园区食堂、实验平台组成。科研2号楼、科研3号楼。建筑面积为7477m2,地上四层，计高20m.科研1号楼建筑面积2535m2,，地上四层局部三层，计高14.4m.宿舍建筑面积3138m2，地上六层，计高15.7m.食堂建筑面积616m2,计高5.7m。试验平台建筑面积3544m2,，地上一层，计高4m. 本工程二层共设有一套七氟丙烷气体灭火系统，七氟丙烷气体灭火系统均设有一个气瓶间。 二、施工依据： 1、施工图纸和技术要求 2、有关规范和规定 《气体灭火系统设计规范》（GB50370-2005） 《气体灭火系统施工及验收规范》（GB50263-97） 《火灾自动报警系统施工及验收规范》（GB50166-92） 《火灾自动报警系统设计规范》（GB50116-98） 3、相关厂家的《七氟丙烷气体灭火系统设计手册》 三、施工组织结构
四、气体灭火系统施工 4.1施工准备 4.1.1熟读图纸及主要组件的使用、维护说明书；充分了解产品的结构、技术参数、安装的特殊要求、维护方法与要求。 4.1.2对系统所用设备和材料必须有检验报告和合格证明。如储罐、压力控制监视报警系统、安全阀、压力开关、主控阀、选择阀、单向阀、喷嘴等，必须有国家质量监督检验测试中心的检验合格报告。而对集流管与管道附件则应有制造单位出具的检验合格报告，其中包括水压强度试验，气压严密性试验等；对灭火剂输送管道应有相应规格的材质证明，认真填写“钢管检查验收记录”，对安全阀上的安全膜片、膜片密封式容器阀上的密封膜片，可抽样检验，此类产品必须有生产厂出具的同批产品的检验报告和合格证。 4.1.3机具准备 4.2施工方法和技术质量要求
XXXXXXXXX 限公司 配电室气体灭火装置采购合同 合同编号： 购货单位：XXXXXXXX以下简称甲方） 供货单位：XXXXXXXXXQ下简称乙方） 签订日期：2015年9月15日签订地点：公司办公楼 为了增强甲乙双方的责任感，加强经济核算，提高经济效益，确保双方实现各自的经济目的，经甲乙双方充分协商，特订立本合同，以便共同遵守' 、产品标准名称和编号:
二、质量标准: 供方提供产品必须符合国家及行业标准。使用依法实行强制性产品认证的消防产品的，须经具有法定资质的认证机构按照国家标准、行业标准的强制性要求认证合格。 三、出卖人对质量负责的条件及期限：供方对提供的产品进行一年的免费保修维护，质保期自安装调试完成经甲方验收合格之日起算。保修期内如因产品质量问题，造成需方无法使用的，应由供方及时无偿更换。产品最终质量以有专业检测资质的检测单位出具的复试报告为准。 四、包装标准、包装的供应与回收：包装符合运输条件，且包装物不回收。 五、随机必备品、配件、工具数量及供应办法：按照装箱单配有说明书、合格证、强制认证合格证书、产品资料齐全完整。并随所定产品同到。 六、合理损耗标准及计算方法： 无。 七、供货方式、地点、时间: 合同签订后7 个工作日内将合同约定所有货物运送至需方指定收货地点。 收货地点：韩城物流中心，收货人及联系方试：XXXXXXXXXXXXXXX 八、运输方式及到达站（港）和费用负担： 运费由供方承担。 九、付款方式：合同签订后设备到现场，经现场人员验货后无异议，支付合同总 价款的 60%即大写人民币：xxxxxxxxX作为设备款；供方进行现场安装完成后经现场调试验收确认后7日内支付合同总价款的37%卩大写人民币：xxxxxxxxxx 3%即人民币XXXXXXX为工程质保金，设备正常运行一年后付给供方。 十、验收标准、方法、地点及提出异议期限：按合同条款在交货地验收，需方对货物外观、品牌、型号、数量等进行检查，无误后确认签收。需方签收货物只表示需方收到合同约定货物。如有异议需方应在货到3 天内提出，供方应在3 天内解决。 十一、成套设备的安装与调试： 供方负责安装工作，安装完成通知需方，供方在接到通知后2 日内进行调试工作，调试完成正常运行后需方确认验收。供方协助配合需方进行公安机关消防机构的消防验收工作。供方负责调试、纠正及验收资料手续的办理。
厨房灭火系统 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
厨房灭火系统介绍? 1、什么是厨房烹饪设备自动灭火系统这与以往的厨房灭火系统有何区别以往的厨房灭火系统是指针对厨房建筑物本身的灭火保护系统，最常见的是烟感、温感探测系统和水喷淋系统等。由于厨房火灾多起因于灶台用火失控，引燃集油烟罩和排烟管道内的油垢酿成难以扑救的通天大火。因此，厨房的热厨加工设备（灶台、集油烟罩、排烟管道）就成为厨房内的重点保护对象；而针对厨房热厨加工设备实现局部重点灭火保护的系统称为厨房烹饪设备自动灭火系统。它与厨房灭火系统是保护对象不同的两个相互独立，互不干扰的灭火保护系统。 2、为什么要设置具有烟道灭火功能的厨房烹饪设备自动灭火系统？ 由于厨房火灾通常是高闪点（315-450度）的食用油燃烧，其火灾特点为：火势扩大速度快，热容量大，烟道火灾隐蔽性强扑救困难；因而快速扑灭火焰是扑救厨房火灾的难点之一，抑制复燃是扑救厨房火灾的难点之二，遏止烟道火灾的蔓延是扑救厨房火灾的难点之三。 3、厨房烹饪设备自动灭火系统适用于何种场所？ 适用于宾馆、饭店、餐馆、机关、学校、企事业单位等公共建筑内的厨房条件符合以下标准： ①设在地下建筑内的厨房； ②建筑面积≥1000m2的超市内或与之毗邻的厨房； ③高层建筑内，餐厅面积≥200m2的厨房； ④单、多层建筑内，餐厅面积≥500m2的厨房；
4、为什么厨房烹饪设备自动灭火系统宜采用药剂和水共同作用灭火其灭火机理是什么 因为厨房是人们食品加工的重要场所，为了不对食品产生污染，避免造成人体危害，则要求灭火剂应采用无毒、无污染、无腐蚀性的专用灭火剂；灭火剂应先将油锅、烟罩或烟道的明火灭掉，再用细水雾来吸收热能，防止复燃。达到迅速灭火的目的。如果只用水也可以灭火，但灭火时间会长很多，而且还会扩大燃烧范围（燃烧的热油遇水后会迸溅到周围），还有可能造成人身伤害。 灭火机理是：①灭火剂有抑制油料燃烧的作用；②细水雾有穿透火焰冷却降温的作用；③水可以吸收和阻隔辐射热；④灭火剂和水混合应用方式灭火；⑤防止油料复燃。 5、厨房烹饪设备自动灭火系统的保护区是如何定意和划分的？ 厨房烹饪设备自动灭火系统的保护区是指一组热厨加工设 备及所对应长度的油烟罩和排烟道进口至烟道防火阀处共同组成的被保护区域。一组热厨加工设备可以用一套厨房烹饪设备自动灭火系统保护，一套不足时可由多套厨房烹饪设备自动灭火系统纵向分区保护。6、厨房烹饪设备自动灭火系统的保护规模、投入数量是 如何确定？ ,普通的灭火系统（水喷淋、气体等）是按建筑面积或保护区容积来确定系统的大小，而厨房设备灭火系统是按规范所指的被保护对象所需喷头的数量来确定系统的多少。目前，一套单瓶组自动灭火系统载
柜式七氟丙烷气体灭火系统安装与施工方案 1.1系统简介 我厂生产的无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短，灭火速度快，该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘（见GST 单区气体控制盘安装使用说明书）。启动方式为自动控制、手动电气控制和机械应急手动控制三种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。 柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。图例： 1.放气指示灯 2.紧急启停按钮 3.声光报警器 4.火灾探测器 5.电气控制线路 6.柜式灭火系统 7.压力开关 8.电磁驱动器
9.报警控制装置规格参数： 系 安 系 的 装 所 符合下列要求： (1) 环境温度为0℃～50℃，且干燥、通风良好； (2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击； (3) 整个柜体必须能安装平稳，不允许倾斜； (4) 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷之前，应做到关闭； (5) 当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口。 (6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方，并靠近墙体安装。喷嘴的喷射方向应朝防护区。 本系统安装时，应按照下列顺序进行： 将柜体放置在保护区内指定位置。 将灭火剂瓶组放入柜体中，位置靠后并居中，放入时不得产生过大冲击，不得使瓶组倾倒。 用连接螺母连接管路组件与瓶组的容器阀出口，注意与容器阀出口
编号：_____________气体灭火消防工程承包合同 甲方：________________________________________________ 乙方：___________________________ 签订日期：_______年______月______日 发包方(全称)：（以下简称甲方）
承包方(全称)：（以下简称乙方） 根据《中华人民共和国合同法》及相关法律、法规规定，在平等、自愿、等价有偿、公平、诚实信用的基础上，甲方将____________________________________________工程发包给乙方，经共同协商，达成一致意见，特签订本合同，以资信守。 一、本工程概况 工程名称： 工程地点： 二、本工程承包范围及方式 1、工程内容及承包范围：____________________________________________施工图描述的内容、资料整编、包设计、包工、包料、包运费、包备案、包安装调试、包验收合格的大包干形式进行及不可预见的费用。 三、工期与工程总造价 1、合同签订后十天内施工完毕. 2、工程总造价：（大写：______________________）,此工程合同总价为包干价格 四、工程质量标准、验收标准及售后服务 乙方按大包干的原则进行设计、施工、质量管理、中间和竣工验收和整改工作。 1、按国家有关消防规范的要求进行施工。 乙方应严格按照消防规范、设计要求进行施工，随时接受消防部门的检查和整改要求。双方协调解决施工中出现的问题。本工程由甲乙双方及政府消防主管部门以施工图纸、设计说明、设计变更和国家(行业)的相关标准、规范为标准共同验收。 接受监理（业主）和甲方的检查，并提供检查方便。经消防部门验收，质量达不到规范要求的，业主甲方有权要求乙方返工修改直至符合要求为止，乙方应承担因自身原因所造成返工的费用，
坦克自动灭火系统 跟宾馆里的灭火系统类似,火焰和烟雾传感器检测到信号,打开阀门,喷!大部分都有自动灭火装置.如俄罗斯T-72坦克,该坦克上装有自动灭火装置，当探测器感受到存在火灾信号时该装置能自动控制灭火瓶喷出灭火剂进行灭火。一些如69式中型坦克防护系统该坦克的装甲防护与59式相同，采用均质钢装甲，铸造炮塔，车内携带半自动型灭火瓶3个，手提灭火器1个，车上装有电点火烟幕筒2个。早在第二次世界大战前和大战期间，一些国家的坦克上就装上了灭火设备。不过大多数是手提式灭火器，非常简陋。在战后的第一代和第二代坦克上，普遍装上了固定灭火装置。固定式灭火装置分为手提式、半自动式和自动式三种。手提式灭火装置最简单。几个固定在坦克内的灭火瓶组成了灭火剂喷射系统，灭火瓶通过管道与装在坦克内最易着火部位的喷嘴相连接。当乘员发现坦克内起火时，迅速扳动电气开关，使灭火瓶阀开启，灭火剂从喷嘴中喷出，将火源扑灭。半自动灭火装置中，除了灭火剂喷射系统外，还装有火灾报警系统。火灾报警系统由火焰感受器、音响报警器和信号灯组成。当坦克内出现火情后，报警器响，信号灯亮，向乘员报警，而灭火剂的喷射仍然由乘员手动控制。我国50年代末期列装的59式坦克上的灭火装置就是半自动的。坦克内共
有3个灭火瓶，乘员可以按下不同的按钮，对不同部位灭火。灭火剂的代号为1211，比早期的二氧化碳灭火要好得多。自动灭火装置中，除了灭火剂喷射系统和火灾报警系统外，还多了一个控制盒，盒里面装有灭火控制电路。发生火警时，控制盒在向乘员报警的同时，能按预定的程序自动启动灭火瓶，喷射灭火剂，扑灭火源。火灾报警系统中的火焰传感器，是探测火情的"耳目"。在半自动灭火装置中，多数为感温式（双金属片、热电偶等）或感烟式传感器，不过，这些传感器的反应时间比较慢，大约需要2--5秒钟才能起作用。若是油箱着火，一下子就能着起来，2--5秒钟后再来救火就来不及了。这就促使坦克设计师们想办法研制一种能在瞬间就把火源扑灭的灭火装置。于是，自动灭火仰爆装置便应运而生了。其实，自动灭火抑爆装置也是自动灭火装置的一种。不过，它反应奇快，不但能灭火，还能抑制弹药的诱爆。因而，在当代的主战坦克中，差不多都装上了自动灭火抑爆装置（简称灭火抑爆装置）。有了它，可以使坦克及其乘员的生存能力大大提高。最典型的例子是1982年以色列入侵黎巴嫩的战斗。由于当时以色列的"梅卡瓦"坦克上装上了灭火抑爆装置，尽管也有坦克被反坦克武器击穿，但单车乘员的伤亡仅是其它坦克的1/2，而且没有一个坦克乘员被烧死。这在以往的任何一次坦克大战中，是根本做不到的。神奇的"眼睛"
柜式七氟丙烷气体灭火系统安装与施工方案
1.1系统简介 无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短，灭火速度快，该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘（见GST单区气体控制盘安装使用说明书）。启动方式为自动控制、手动电气控制和机械应急手动控制三种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。 柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。图例：
1.放气指示灯 2.紧急启停按钮 3.声光报警器 4.火灾探测器 5.电气控制线路 6.柜式灭火系统 7.压力开关 8.电磁驱动器 9.报警控制装置 规格参数： 系统 统的 场所 合下列要求： (1) 环境温度为0℃～50℃，且干燥、通风良好； (2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击； (3) 整个柜体必须能安装平稳，不允许倾斜； (4) 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷之前，应做到关闭； (5) 当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口。 (6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方，并靠近墙体安装。喷嘴的喷射方向应朝防护区。
厨房自动灭火系统介绍公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
厨房自动灭火系统介绍公司经过多年努力研发生产的厨房设备自动灭火装置，吸取了国内外厂家的生产经验，结合本公司的全新设计理念，进一步完善了该装置的性能，延长了使用寿命。 本装置采用机械与电控相结合，结构精巧、美观、性能可靠，具有自动、手动、应急三种启动方式，实施全天24小时监控，安装合理，不占用厨房地面面积，只占少量空间，操作维护方便。 厨房设备自动灭火装置所使用的灭火药剂为我公司自主研发生产的食用油专用灭火药剂，该药剂无色、无味、无毒、无污染，灭火效率高，速度快，易清洗，而且不复燃。 已通过国家固定灭火系统和耐火构件质量监督检验中心检测合格。 本设备可广泛应用于宾馆、酒店、机关、院校、医院等大型餐饮行业及工矿企. 工作原理： ZCQ系列厨房设备自动灭火装置工作原理 1、鉴于食用油之特点，当温度达到360-366℃时油锅里的油开始自燃，短时间内温度达到400℃以上。 2、当厨房设备发生火情时，燃烧的火焰产生的巨大热量使烟罩内温度升高至183℃时感温器断开，将灭火装置内的机械控制阀打开。 3、控制阀撞针冲破高压贮气瓶膜片释放出高压氮气经过减压器对灭火剂贮存容器加压，使灭火剂通过雾化喷嘴喷洒到油锅及烟罩内，并与燃烧的油发生化学反应，形成覆盖层，隔绝空气，扑灭火焰，使其不复燃。 4、两个喷嘴能同时喷灭11米烟道内的烈火。
5、灭火的同时高压氮气推动气筒拉杆使其拉动燃气关闭阀切断燃气，并通过微动开关打开报警器，同时报警。 6、灭火剂喷洒完毕水流阀自动开启将水喷洒到油锅及烟罩内使之降温。 7、以上几项工作同时进行，仅需1--3秒钟完成灭火。
1.6 室内气体灭火系统安装 本节适用于新建、扩建、改建的建筑工程中室内气体灭火系统管道及设备安装工程。 １.6．1 施工准备 １.6.1.１技术准备 参见“1.1室内金属给水管道及配件安装”第1.1.1.1条。 1．６.1．2 材料、设备准备 1. 管材、管件及设备等必须有出厂合格证,消防专用设备应有“CCC”认证证件。 2. 管材、管件应符合设计要求。 3. 阀动装置应动作灵活，无阻滞现象。 ４. 容器阀、选择阀、单向阀、喷嘴和阀动装置等系统组件无碰撞变形及其他机械性损伤,外露非机械加工表面保护涂层完好。组件所有外露接口均设有防护堵盖，且封闭良好,接口螺纹和法兰密封面无损伤。 ５. 系统中采用的不能复验产品，如安全膜片等，应具有同批产品检验报告与合格证。 1.6.1.3 准备机具 1. 机具：电焊机、套丝机、电锤、砂轮锯、台钻、手砂轮、手电钻、试压泵、空压机等。 2. 工具:套丝板、管钳、台钳、压力钳、手锤、钢锯、扳手、断管器等。 3. 测量工具:压力表、水平尺、线坠、钢卷尺、小线等。 1．6．１.4 作业条件 1. 防护区与钢瓶间土建结构已完工,门、窗已安装，并符合使用条件。 2. 管道安装所需要的基准线(+0.5m或+1.0m水平控制线)已明确。 3. 预埋件及预留孔洞的位置、尺寸、数量符合设计要求。 4. 现场的水、电、气源及场地设施满足施工要求。 1.6.２施工工艺 1.6.２.1 工艺流程 定位放线→支、吊架制作安装→管道预制→管道安装→气体灭火设备安装→管道压力试验及吹扫→喷嘴安装→系统调试 1．6.2.2 操作工艺 1. 定位放线 严格按照图纸要求确定管线位置、标高，未经设计同意不得改变管道位置及喷头位置，若位置、标高与其他管线发生矛盾，应由设计提出修改方案后方可施工。 2. 支、吊架制作安装 (1) 管道应固定牢靠，管道支架、吊架最大间距应符合表1-28的规定。
ZCQY型厨房设备自动灭火装置特点 1、本装置为宾馆、饭店、机关、学校、部队及工矿企业的厨房灶台所设计； 2、本装置全天候24小时监控，当厨房灶台发生火灾的情况下，本装置可以用自动，也可以用手动和应急启动把火焰扑灭于初期，减少损失； 3、灭火同时关闭燃气阀、声光报警、把信息传给中控室，药剂喷洒完毕10秒钟内，水流阀自动打开，把水喷向灶具及烟道开始降温，五项工作同时进行，仅用1分钟； 4、本系统机械、电控相结合，更科学、更实用。安装不占用地面面积只占用空间面积，结构精巧美观； 5、食用油专用灭火药剂，高效、无毒、无味、无污染、环保型。容易清洗，灭火后只用清水一冲即可。 厨房设备灭火装置简介 ZCQY厨房设备灭火装置是现代厨房必备的消防装置。 ZCQY厨房设备灭火装置全部采用不锈钢、铜及少量合金铝材料，并通过防腐处理，有效的提高了装置的安全性能，延长了本装置的使用寿命。 本装置采用机械、电控和结合传动，24小时全天候监控发现火情自动开启。火灾初期用手动可以提前扑灭火焰，必要时拉动应急启动装置也可即使扑灭火情，本设备由启动到扑灭火焰仅用3—8秒时间。 灭灶台油锅火的同时把食用油专用灭火药剂喷向烟道口内，同一时间切断燃气或燃油管道，药剂喷洒时水流阀自动开启，自来水喷洒到灶台油锅及烟道内使其降温确保不复燃。 设备启动，声光报警。 本设备启动瓶装有压力表随时监测瓶内压力。 控制盘显示设备工作状态，停电后保持24小时供电。 喷嘴数量根据灶具火眼多少、油锅大小、烟道口多少而定，并能全面保护厨房灶台设备的安全。 本装置安装合理不占用厨房地面面积，只占用少量空间。 食用油专用灭火药剂是本公司专为灭食用油火灾所研制，其特点无毒、无味、无污染、好清洗、灭火效率高、而且不复燃。 ZCQY厨房设备灭火装置设计合理，性能可靠，具有自动、手动和应急启动三种启动方式，操作简单、维护方便等特点。 本装置执行公安部GA498—2004《中华人民共和国公共安全行业标准》，已通过国家固定灭火系统和耐火构件质量监督检查中心监测合格。
消防气体灭火系统设备安装 3 操作工艺 3.1 工艺流程： →→→ →→→→ →→→→ →→ 3.2 安装准备： 3.2.1 认真熟悉图纸，领会设计意图，确定施工方案。 3.2.2 复核预留、预埋的位置、尺寸、标高。 3.2.3 根据设计图纸画出管路分部的位置、管径、异变径、预留口的坐标、标高、坡向及支、吊架、卡件的位置草图，并将侧量的尺寸做好记录；并注意并列交叉排列管道的最小间隔尺寸。 3.2.4 按照草图，进行管道预制加工，加工后核对尺寸，编号，码放整齐。按照要求安装支、吊、卡、架。 3.2.5 将预制管道及附件运至安装地点，按编号就位，清扫管膛。 3.3 预留孔、洞及预埋铁件： 3.3.1 在钢筋混凝土楼板、梁、墙上预留孔、洞时，应设专业人员按照设计图纸将管道及设备的位置、坐标、标高尺寸测量准确。
3.3.2 配合土建放线定位，定标高、尺寸。同时令同有关部门解决施工相互矛盾的问题。 3.3.3 标记好预留孔、洞及预埋铁件的部位。将预制模盒在绑扎钢筋前固定好，开口盒填塞柔性物材。在浇注混凝土过程中，应设专业人员核对、看护，以免位移、错位，并且注意复验位置、尺寸。 3.3.4 如遇移位、错位，需剔凿处理时，须征得有关部门的同意后，方可进行。 3.4 设备材料的清点检查： 3.4.1 按照设计图纸要求，安装前，做规格、型号、尺寸、质量等方面的清点验证，保证数量、质量符合设计及安装要求。 3.4.2 对目测不易识别的材料（阀件）要抽样送试验室检测。 3.5 支、吊架的制作安装： 3.5.1 支、吊架的制作： 管道支、吊架应按照设计图纸要求选用材料制作，其加工尺寸、型号、精度及焊接均应符合设计要求。 具体制作方法参见1-1。 3.5.2 支、吊架的安装 3.5.2.1 管道支、吊架安装时应及时进行支、吊架的固定和调整工作。 3.5.2.2 安装支、吊架的位置、标高应准确、间距应合理。应按设计图纸要求，有关标准图规定进行安装。 3.5.2.3 管道不允许位移时，应设置固定支架。必须严格安装在设计规定的位置上，并应使管子牢固地固定在支架上。 3.5.2.4 埋入墙内的支架，焊接到预埋件上的支架，用射钉安装的支架，用膨胀螺栓
厨房自动灭火系统介绍 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
厨房自动灭火系统介绍 公司经过多年努力研发生产的厨房设备自动灭火装置，吸取了国内外厂家的生产经验，结合本公司的全新设计理念，进一步完善了该装置的性能，延长了使用寿命。 本装置采用机械与电控相结合，结构精巧、美观、性能可靠，具有自动、手动、应急三种启动方式，实施全天24小时监控，安装合理，不占用厨房地面面积，只占少量空间，操作维护方便。 厨房设备自动灭火装置所使用的灭火药剂为我公司自主研发生产的食用油专用灭火药剂，该药剂无色、无味、无毒、无污染，灭火效率高，速度快，易清洗，而且不复燃。 已通过国家固定灭火系统和耐火构件质量监督检验中心检测合格。 本设备可广泛应用于宾馆、酒店、机关、院校、医院等大型餐饮行业及工矿企. 工作原理： ZCQ系列厨房设备自动灭火装置工作原理 1、鉴于食用油之特点，当温度达到360-366℃时油锅里的油开始自燃，短时间内温度达到400℃以上。 2、当厨房设备发生火情时，燃烧的火焰产生的巨大热量使烟罩内温度升高至183℃时感温器断开，将灭火装置内的机械控制阀打开。 3、控制阀撞针冲破高压贮气瓶膜片释放出高压氮气经过减压器对灭火剂贮存容器加压，使灭火剂通过雾化喷嘴喷洒到油锅及烟罩内，并与燃烧的油发生化学反应，形成覆盖层，隔绝空气，扑灭火焰，使其不复燃。 4、两个喷嘴能同时喷灭11米烟道内的烈火。 5、灭火的同时高压氮气推动气筒拉杆使其拉动燃气关闭阀切断燃气，并通过微动开关打开报警器，同时报警。 6、灭火剂喷洒完毕水流阀自动开启将水喷洒到油锅及烟罩内使之降温。 ? 7、以上几项工作同时进行，仅需1--3秒钟完成灭火。?
自动喷水灭火系统的分类与组成 自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关、管道系统、供水设施等组成。 自动喷水灭火系统,根据被保护建筑物的性质和火灾发生、发展特性的不同,可以有许多不同的系统形式。通常根据系统中所使用的喷头形式的不同,分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。 闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。 开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。 闭式自动喷水灭火系统采用闭式喷头,它是一种常闭喷头,喷头的感温、闭锁装置只有在预定的温度环境下,才会脱落,开启喷头。因此,在发生火灾时,这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。 开式自动喷水灭火系统采用的是开式喷头,开式喷头不带感温、闭锁装置,处于常开状态。发生火灾时,火灾所处的系统保护区域内的所有开式喷头一起出水灭火。 1.湿式自动喷水灭火系统 湿式自动喷水灭火系统,是世界上使用时间最长,应用最广泛,控火、灭火中使用频率最高的一种闭式自动喷水灭火系统,目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。 ①系统的组成和工作原理 湿式自动喷水灭火系统一般包括:闭式喷头、管道系统、湿式报警阀和供水设备。湿式报警阀的上下管网内均充以压力水。当火灾发生时,火源周围环境温度上
升,导致火源上方的喷头开启、出水、管网压力下降,报警阀后压力下降致使阀板开启,接通管网和水源,供水灭火。与此同时,部分水由阀座上的凹形槽经报警阀的信号管,带动水力警铃发出报警信号。如果管网中设有水流指示器,水流指示器感应到水流流动,也可发出电信号。如果管网中设有压力开关,当管网水压下降到一定值时,也可发出电信号,启动水泵供水。 ②系统的适用范围 湿式自动喷水灭火系统在环境温度不低于4℃且不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外都可采用。 2.干式自动喷水灭火系统 干式自动喷水灭火系统主要是为了解决某些不适宜采用湿式系统的场所。虽然干式系统灭火效率不如 湿式系统, (1系统的组成和工作原理 干式系统主要由闭式喷头、管网、干式报警阀、充气设备、报警装置和供水设备组成。平时报警阀后管网充有压力气体,水源至报警阀前端的管段内充有压力水。 干式自动喷水灭火系统在火灾发生时,火源处温度上升,使火源上方喷头开启,首先排出管网中的压缩空气,于是报警阀后管网压力下降,干式报警阀阀前压力大于阀后压力,干式报警阀开启,水流向配水管网,并通过已开启的喷头喷水灭火。 干式系统平时报警阀上下阀板压力保持平衡,当系统管网有轻微漏气时,由空压机进行补气,安装在供气管道上的压力开关监视系统管网的气压变化状况。 (2系统的适用范围
气体灭火系统安装技术要求 一、管道支、吊架安装 1、支、吊架使用材料的规格 2、管道应固定牢靠，管道支、吊架的最大间距应符合表1的规定。 表1 支、吊架之间最大间距 3、管道末端应采用防晃支架固定，支架与末端喷嘴间的距离不应大于500 mm。 4、公称直径大于或等于50 mm的主干管道，垂直方向和水平方向至少应各安装1个防晃支架，当穿过建筑物楼层时，每层应设1个防晃支架。当水平管道改变方向时，应增设防晃支架。 5、管道支、吊架应做防腐处理，两遍防锈漆，钻孔应采用台钻。 二、管道的安装 1、套麻/生胶带/或加树脂胶时应注意内口2~3扣位置应空丝，不能加胶带，不能露树脂胶。
2、紧固时应满扣，最低不少于6扣，填充料不能挤入管道内。 3、将预制加工好的管道按草图顺序在地面组装一部分，长度以便于吊装为宜。起吊后轻落在支吊架上，再依次进行连接，最后采用U型卡将管道固定。安装完毕后还应拨正调直，从管端上看过去，整根管道应在一条水平线上，局部管段不应有“下垂”或“拱起”现象。 4、安装顺序：在综合吊架下，尤其是通道位置安装时，应先装靠墙一侧的管道，一组管道安装完应打压，合格后，再依次进行内侧管道安装，打压合格后，再次进行内侧管道安装。 5、集流管安装 1)把集流管设置在支架上面，将固定螺栓临时拧紧，连接口垂直向下，将高压软管安装后使其扭曲度不产生附加应力，把所定的方向调整到符合要求后，固定拧紧即可。 2)集流管安装前应清洗内腔并封闭进出口。 3)集流管应固定在支、框架上。支、框架应固定牢靠，且应做防腐处理。集流管上的泄压装置的泄压方向不应朝向操作面。 4)集流管外表面应涂红色油漆。 5)集流管工作压力不小于12 MPa。 6、灭火剂输送管道的安装 1)公称直径等于或小于80mm时采用螺纹连接。管材宜采用机械切割；螺纹不得有缺纹、断纹等现象；螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内；安装后的螺纹根部应有2~3条外露螺纹；连接后，应将连接处外部清理干净并做防腐处理。 2) 公称直径大于80mm时采用法兰连接时，衬垫不得凸入管内，其外边缘宜接近螺栓，不得放双垫或偏垫。连接法兰的螺栓，直径和长度应符合标准，拧紧后，凸出螺母的长度不应大于螺杆直径的1/2且保有不少于2条外露螺纹。 3)已防腐处理的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的防腐层进行二次防腐处理。 7、管道穿过墙壁、楼板处应安装套管。套管公称直径比管道公称直径至少应大2级，穿墙套管长度应与墙厚相等，穿楼板套管长度应高出地板50 mm。管
厨房灭火系统简介(ANSUL 食人鱼) 美国安素公司生产的厨房灭火系统是专为解决现代厨房火灾隐患而研制的。自二十世纪六十年代问世以来，得到广泛应用。在西方发达国家有关规范规定公共餐饮场所的厨房内应配置厨房灭火系统。特别是在欧美许多餐饮管理集团如假日、95格里拉、凯悦、希尔顿、麦当劳等，规定其属下酒店、宾馆的厨房内必须安装厨房灭火系统後，方可运营。在我国《建筑设计防火规范》2000年修订稿8.6.8条规定：商业建筑、旅馆等公共建筑中营业面积大於500m2的商业烹饪、操作车间的排油烟机及烹饪部位应设自动灭火装置。采用燃气作燃料时，灭火时还应能联动控制切断气源。 食人鱼厨房灭火系统的工作原理：厨房着火时产生的一定温度导致布在炉灶上方的探测器（感温易深片）断开，同时连接在探测器上的钢丝绳松开，自动机械释放装置动作小氮气通过减压装置（100PIS）进入药剂罐，把药剂压出并通过释放管道喷至灶台，与此同时通过氮气瓶的压力使水流阀动作，当药剂喷射完毕後，系统开始喷水至灶台处，冷却灶台表面，这样灶台上的火灾由於受到药剂的抑制和水的冷却而被扑灭。 食人鱼厨房灭火系统的设备构成：主要是由1、控制箱2、煤气关闭阀 3、探测器 4、喷嘴 5、远距离手动开关 6、药剂输送管道这六个部分组成，而此系统中最主要的控制箱部分则是由1、药剂罐（加装药剂） 2、氮气瓶 3、自动机械释放装置 4、水流释放装置这四个部份组成。
美国ANSUL“PIRANHA”厨房灭火系统的优点: 食人鱼灭火系统比起传统的灭火系统有很多优点,它灭火快,能防止复燃,而且具有冷却效果.快速冷却大约在一分钟左右, 食人鱼灭火系统通常能够将烹调油或油脂的温度降低到自然温度以下.这比传统的湿式灭火剂快15倍,因为在湿式灭火剂喷完之后,燃料仍然会很热并保持在能够引起复燃的温度长达15分钟之久.先进的灭火剂技术---PRX液体灭火剂是经过特殊的配置和测试,专门用于食人鱼灭火系统.它能够迅速扑灭火焰,并且同时在燃料表面形成抑制油料蒸气的覆盖层,而且,由于PRX液体灭火剂是一种“水增强灭火剂”,所以在喷水过程实际上增加了泡沫覆盖层的厚度. 规范要求 1、中国建筑设计防火规范GB50016-2006 2、中国公安部行业标准:中国厨房灭火设备装置CA498-2004 3、中国工程建设标准化协会标准:厨房设备灭火装置技术规程CECS233:2007 4、美国全国消防协会NFPA 17A（湿式化学灭火系统标准）的最新版本 7、美国全国消防协会NFPA 96（商业烹饪场所通风控制和消防标准） 6、美国保险商试验所UL 技术标准UL300、2092 7、加拿大保险商实验室ULC的技术标准C1254-6
个人资料整理仅限学习使用 课程设计 沈阳金杯汽车办公楼自动喷水灭火系统设计<层高4.4M） 学生姓名：杨志 指导教师：郑丹 专业班级：安全09-2 学号： 0903030221 时间： 综合成绩：
个人资料整理仅限学习使用 摘要 通过对沈阳金杯汽车有限公司办公楼进行自动喷水灭火系统的设计，让我们对自动喷水灭火系统的组成、工作原理及特点有一个全面的了解，对自动喷水灭火系统的设计思路、设计方法及注意事项有了清晰的认识和深刻的理解。自动喷水灭火系统与其他灭火系统的联合应用问题，加深了我们对整个建筑防火问题的认识，对将来建筑防火问题的研究，特别是自动喷水灭火系统的研究有很大的推动作用。 关键词：自动喷水灭火系统；建筑防火；设计
目录 前言 (1) 1建筑特征2 2系统选型3 3自动喷水灭火系统简介5 3.1湿式自动喷水灭火系统的组成及其作用5 3.2湿式自动喷水灭火系统的工作原理6 4系统水力计算7 4.1建筑物的火灾危险等级7 4.2自动喷水灭火系统设计参数8 4.3喷头选型8 4.4喷头布置9 4.5作用面积选定11 4.6流量计算11 4.7管径计算11 4.8水力计算13 4.9有效容积计算16 4.10水泵接合器确定17 5 系统各设施的安装位置18 参考文献19
前言 自动喷水灭火系统是指由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关>等组件以及管道、供水设施组成的自动灭火系统。自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动启动，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。该系统是当今世界上公认的最为有效、应用最广泛的自救灭火设施，具有安全可靠、经济实用、灭火成功率高等优点。自动喷水灭火系统扑灭初期火灾的效率在96%以上。 此次针对沈阳金杯汽车有限公司办公楼进行自动喷水灭火系统设计，可以加强我们对自动喷水灭火系统的理解，熟悉系统的组成、原理和作用，掌握系统的水利计算方法，对做好自动喷水灭火系统条件下的消防安全工作意义重大。
柜式七氟丙烷气体灭火系统设计与施工方案 1、系统简介 无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短，灭火速度快。启动方式为自动控制、手动电气控制二种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。 感温探测器感烟探测器 柜式灭火装置喷嘴 自动报警灭火控 制器声光报警器 放气指示灯 紧急启动停止按钮 接消防控制室防护区 放气勿入警铃 防护区单瓶组安装示意图
感温探测器感烟探测器柜式灭火装置喷嘴 自动报警灭火 控制器声光报警器 放气指示灯 紧急启动停止按钮 接消防控制室 防护区 双瓶组放气勿入警铃 防护区双瓶组安装示意图 系统具有自动和手动启动两种方式。 自动启动方式： 气体灭火报警控制系统一般配有两种不同类型的火灾探测器。控制主机上有“自动”和“手动”转换功能（也可在防护区外单独设置转换开关），当将其置于“自动”位置时，灭火装置处于自动状态。 当只有一种探测器发出火灾信号时，控制主机启动警铃或声光报警器，通知火灾发生，但并不启动灭火装置。 当两种探测器发出火灾信号时，控制主机启动警铃和声光报警器，联动关闭防护区开口，进入灭火启动延时，达到设定的延时时间后，自动启动灭火装置。 如在喷放延时过程中发现不需要启动灭火装置，可按下防护区外或控制器上的“紧急停止”按钮，终止灭火指令。 手动启动方式 当转换开关置于“手动”位置时，灭火装置处于手动状态。 在该状态下，探测器发出火灾信号，控制主机启动警铃和声光报警器，通知火灾发生，但并不启动灭火装置。此时按下防护区外或控制器上的“手动启动”或“紧急启动”按钮，可以启动灭火装置。 注意：无论控制主机处于自动或手动状态，按下“紧急启动”和“手动启动”按钮，都可启动灭火装置。
气体灭火系统施工方案（汇总） 七氟丙烷气体气体灭火系统（有管网） 采用全淹没灭火，施工工艺如下： 4.1、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，有管网式七氟丙烷气体灭火储存容器额定增压压力为4.2Mpa.，无管网式七氟丙烷气体灭火储存容器额定增压压力为2.5Mpa.。 4.2、集流管上所设安全阀的动力压力为6.8±0.4Mpa。 4.3、在储存装置上设耐久的固定铭牌，标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和增压压力等。 4.4、储瓶间室温为10℃—50℃。 4.5、储存装置的布置，应便于操作、维修及防止阳光直接照射。操作面距墙面或两操作面之间距离， 4.6、有管网式七氟丙烷气体灭火管网安装：采用丝扣连接，首先打好牢固的防晃支吊架，将管道按图下好料，连接螺纹处涂胶，包生料带后拧紧，并调查管网之间的连接处。 4.7、有管网式七氟丙烷气体灭火管网试压：按设计要求用氮气进行试验，上好堵头后慢慢向管网充填氮气，压至一定高度时暂停关闭试验阀，先进行检查，无泄漏后继续加压，达到规范要求1.6MPa后关闭试验阀，目测无泄漏、无变形，且连续稳压30min合格通过，该过程申请建设方和监理方代表参加并签字认可。
4.8、喷嘴安装：试压合格后采用专用扳手安装，并调整好装饰盘，不影响中控室等区吊顶美观。 4.9、瓶组及组件安装：会同设备厂家指导人员同时进行，先将瓶架就位并固定，逐个将瓶组固定在瓶架上，安装专业阀门时用专用工具，确保美观、整齐，连接牢靠，无泄漏且启动正常。 4.10、其他设备仪器安装：声光报警器、探测器、启停按钮及模块等设备仪器的安装工艺参照消防弱电系统。 中控室投入运行之前，应将灭火系统先进行调试，合格后提前移交，处于手动开启状态，以确保重要设备的消防安全. 七氟丙烷气体气体灭火系统（无管网） 七氟丙烷（FM200）气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。药剂储存和喷放设备主要包括有七氟丙烷（FM200）气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。施工工艺如下：4.1、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，本项目气体系统采用无管网式七氟丙烷气体灭火，无管网式七氟丙烷气体灭火储存容器额定增压压力为2.5Mpa.。 4.2、集流管上所设安全阀的动力压力为6.8±0.4Mpa。 4.3、在储存装置上设耐久的固定铭牌，标明每个容器的编号、皮重、
