收集的一些ansys前后处理技巧
1.ANSYS后处理时如何按灰度输出云图？
1）你可以到utilitymenu-plotctrls-style-colors-window colors试试
2）直接utilitymenu-plotctrls－redirect plots
2 将云图输出为JPG
菜单->PlotCtrls->Redirect Plots->To JPEG Files
3.怎么在计算结果实体云图中切面?
命令流
/cplane
/type
图形界面操作
<1.设置工作面为切面
<2.PlotCtrls-->Style-->Hidden line Options
将[/TYPE]选项选为section
将[/CPLANE]选项选为working plane
4.非线性计算过程中收敛曲线实时显示
solution>load step opts>output ctrls>grph solu track>on
5.运用命令流进行计算时,一个良好的习惯是:
使用SELECT COMMEND后.........其后再加上ALLSEL.........
6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值
如你plnsolv,s,eqv
则 SMX与SMN分别代表最大值等效应力和最小值等效应力
如你要看的是plnsolv,u
则SMX与SMN分别代表位移最大值和位移最小值
不要被S迷惑
mx(max)
mn(min)
7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？
在ansys output windows 有 force convergenge valu 值和 criterion 值当前者小于后者时，就完成一次收敛
你自己可以查看
两条线的意思分别是:
F L2：不平衡力的2范数
F CRIT：不平衡力的收敛容差，
如果前者大于后者说明没有收敛，要继续计算
当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT
希望你现在能明白
8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。做为接触问题，两个互相接触的单元的节点必须是不同的。
9.接触单元
主要分为有厚度和无厚度的，有厚度主要以desai 为代表，无厚度的则以goodman 为代表。尽管古得曼也提出了相应的本构关系，但是如今goodman 单元成了无厚度接触单元的代名词，相应的本构关系现在也作了较大的改进。
Ansys中接触单元并不是goodman 单元，类似于goodman单元 ansys里面的接触单元是是通用的，而goodman是一种专业的单元。goodman单元假定两片长为L的接触面以无数微小的切向和法向弹簧所连接，接触面单元与相邻接触面两边的单元只在结点处有力的联系。单元厚度为零，受力前两接触面完全吻合.
10.怎样检查接触单元的normal direction?是不是打开
plotctrls/symbols/esys on?
是要/PSYM，ESYS，ON的，然后你再SELECT CONTACT ELEMENT AND TARGE ELEMENT，REPLOT，看看他们的NORMAL DIRECTION是否正确的。
11.生成接触单元的几种方法
在通用摸快中，有两种发法
1）通过定易接触单元
定易组元component然后通过gcgen生成
2）用接触向导contact wizard自动生成，不需定易接触单元
在动力学摸块中
3)如果用接触向导定义了接触(包括接触面和目标面)，那么接触单元就已经生成了，可以直接进行分析。
接触单元的定义要考虑到所有可能发生接触的区域。现在不接触，变形后可能会接触。
定义接触一般有两种方法，第一种方法是用命令手动定义；第二种方法是利用接触向导定义。接触单元依附于实体单元的表面，由实体单元表面的节点组构成。所以只需要在实体单元生成后，将其表面可能接触的节点用cm,...,node 命令定义成节点组，在定义接触单元时用上就可以了。或者在实体单元生成后，定义接触时选择其表面进行接触定义也可以。对于刚体，不需要进行网格划分，只需要在定义接触时选择几何面、线就可以进行接触定义了。
12.用POST1进行结果后处理
(1). 进入POST1
命令：/POST1
GUI:Main Menu>General Postproc
(2). 读取结果
依据载荷步和子步号或者时间读取出需要的载荷步和子步结果。
命令：SET
GUI:Main Menu>General Postproc>Read Results-Load step
(3). 绘变形图
命令：PLDISP,KUND
KUND=0 显示变形后的的结构形状
KUND=1 同时显示变形前及变形后的的结构形状
KUND=1 同时显示变形前及变形后的的结构形状，但仅显示结构外观
GUI:Main Menu>General Postprocessor>Plot Results>Deformed Shape (4). 变形动画
以动画的方式模拟结构静力作用下的变形过程
GUI:Utility Menu>Plotctrls>Animate>Deformed Shape
(5). 列表支反力
在任一方向，支反力总和必等于在此方向的载荷总和
GUI:Main Menu>General Postprocessor>List Results>Rection Solution…(6). 应力等值线与应力等值线动画
应力等值线方法可清晰描述一种结果在整个模型中的变化，可以快速确定模型中的危险区域。
GUI:Main Menu>General Postprocessor>Plot Results>-Contour Plot-Nodal Solution…
应力等值线动画
GUI:Utility Menu>Plotctrls>Animate>Deformed Shape
13.面载荷转化为等效节点力施加的方法
在进行分析时，有时候需要将已知的面载荷按照节点力来施加，比如载荷方向及大小不变的情况（ANSYS将面力
解释为追随力，而将节点力解释为恒定力），那么，在只知道面力的情况下，如何施加等效于该面力的等效节点
力呢？可以通过如下步骤给有限元模型施加与已知面载荷完全等效的节点力：(1)在模型上施加与已知面力位置、大小相同但方向相反的面力。
Main Menu->Solution->Apply->Pressure->。（注意：所施加面力要与已知力反号）。
(2) 将模型的所有节点自由度全部约束。
Main Menu->Solution->Apply->Displacement->On Nodes
(3)求解模型。
Main Menu->Solution->Current LS（这一步会生成结果文件Jobname.rst）(4)开始新的分析：
Main Menu->Solution->New Analysis
(5)删除前两步施加的面力和约束。
Main Menu->Solution->Delete->Pressure->
Main Menu->Solution->Delete-> Displacement->On Nodes
(6)从Jobname.rst中保存的支反力结果施加与已知面力完全等效的节点力。
Main Menu->Solution->Apply->Force/Moment->From Reaction
(7)施加其它必要的载荷和约束，然后求解。
14.在ANSYS中作后处理，观察云图时候如何设置显示截面的切片云图在后处理时候，可以通过菜单
PlotCtrl>Style>Hidden line Option 中设置;
修改type of plot 选项为section, cut plane选择work plane 或者normal to view就可以看到切片显示。
然后操作，CSYS !激活总体笛卡尔坐标系
WPCSYS !工作平面与当前坐标系重合
WPOFFS,-D1 !工作平面X向偏移-D1距离
WPROTA,-45 !工作平面绕z轴转-45度15.想请问ansysfem，你指的ansys内部接触向导是指什么？帮助文件吗？
ANSYS软件本身带有个接触向导，用它进行接触分析很方便。
具体为：
Main Menu > Preprocessor > Modeling > Create > Contact Pair > Contact Wizard button >
Choose Areas.
Choose Flexible.
Choose Pick Target.
Pick surface of pin hole on block as the target.
Choose Next.
Choose Areas.
Choose Pick Contact.
Pick surface area of pin as the contact.
OK啦！
16.如何得到径向和周向的计算结果?
在圆周对称结构中，如圆环结构承受圆周均布压力。要得到周向及径向位移，可在后处理/POST1中，通过菜单General Postproc>Options for Outp>Rsys>Global cylindric 或命令Rsys,1 将结果坐标系转为极坐标，则X方向位移即为径向位移，Y向位移即为周向位移。
17. ansys如何对*rst文件进行分析后处理？
一般的读结果的步骤就是：
(1)General Postproc-->Data & File Opts,将RST文件读进去；
(2)使用read result，可以先看last step，如果里面有很多步，按
first step,next step看结果
18.怎样在后处理中显示塑性区？
(1)general postproc\plot result\nodal solution\plastic
strain\equivalent plastic strain
(2)命令流：/post1
plnsol,eppl,eqv,2
(3)在画云图时，采用 user 选项，并填写下面的三个空格，即要显示的最小、最大结果和间隔。塑性部分的应力应该大于等于屈服应力，最小应力可以用屈服应力，最大应力可以略大于屈服应力，再根据想要显示的分段数确定显示间隔。显示一次可能不满足要求，可以显示一次再做调整。用这种办法，塑性部分是彩色的，弹性部分(Von Mises 应力小于屈服应力)是灰色的。试试下列操作:
utility menu -> plotctrls -> style -> contours -> uniform contours -> 在出现的窗口中设置云图的显示参数,自己试一下吧。
19.岩土位移分析的两种ANSYS方法探讨:考虑应力释放与否
近日来看到一篇文章专门介绍ANSYS计算隧道开挖引起沉降的方法，看了以后，颇有感想。请个位同行各抒己见。前提条件：不考虑开挖的应力释放过程(1)一种是传统方法，计算过程为：自重条件SOLVE→杀死单元（即开挖），改变衬砌单元材料（即激活衬砌）→计算得到开挖后的位移。用最后得到的位移减去自重条件下计算的位移即为所求位移。(2)一种是初始荷载法，计算过程为：打开SWRITE,ON,自重条件SOLVE→得到初始应力文件（后缀为.ist的文件）
→ISFILE,READ,文件名（即写入初始应力文件），SOLVE→此时在后处理中可以看到所有的位移场
20.
/FILNAME, Fname, 1 !开始转换到新建一个新的log文件
/FILNAME, try1, 1 ！开始转换到新建一个try1.log文件
/FILNAME, try2, 1 ！开始转换到新建一个try2.log文件
21.如何在后处理中把对称模型显示为完整模型？
由于模型的对称性，在建模的时候只建了其1/2或者1/4的模型进行计算，
在后处理的时候我该如何才能让它复原，也就是说，显示结果的时候显示
的是一个完整的模型，而不只是模型的其中一部分？
谢谢！
plotctrls>style>symmetry expansion>periodic/cyclic symmetry这样就可以显示全部了。或者你可以把坐标转换成柱坐标然后再复制出其余的实体也可以22.【分享】画等应力线大全
求解完毕后
1 plotcrtls －> device options －> vector mode wireframe: on，在每条等应力线边上产生好多字母，可以在第2步修改
2 plotcrtls －> style －> contours －> contour labeling －> Key vector mode countour labels: on every Nth els 填入一个数字看效果，直到觉得在每条等应力线边上的字母数差不多为止
3 plotcrtls －> style －> contours －> uniform contours: NCONT Number of contours 填入等应力线的数量
4 plotcrtls －> style －> colors －> banded contours colors: band color 选择选定等应力线的颜色，选定等应力线由下面的N1,N2,INC决定
5 plotcrtls －>windows contours －>windows options 里面的选项都很有用，自己一个个试试看看效果吧
6 file －> report generator 可以作出白底黑字的图片，如果决得图片合适得话可以用plotcrts －> capture image把图片抓下来
看你那么辛苦，再给你补充两点吧：
⑴去掉背景颜色：Utility Menu>plotCtrls>Style>Background>Display Picture Background (单击，去除其前的√号，背景变为黑色)
⑵显示网格时，去除网格颜色，只显示线条：Utility
Menu>plotCtrls>Style>Colors>picked Entity Clors
如下图所示：单击OK。再重新显示Utility Menu>plot>Replot即为线条。
⑶硬拷贝为.bmp文件，以便插入到word文档中：Utility Menu>plotCtrls>Hard Copy>To files, 给出文件名。所存文件即在进入Ansys时设的工作目录下。在Ansys图形输出窗口中，显示各种有用图形，需要储存并输出时，均可以该方式存为.bmp文件，以备用。
不知道大家对这个网格显示满不满意，单元的显示用蓝色，背景白色！其实是很简单的：
/color,wbak,whit
/color,elem,whit
/color,outl,blue
看一看/color命令，你可是设置自己想要得效果
23. ASBW, NA, SEPO, KEEP
Subtracts the intersection of the working plane from areas (divides areas).
SEPO — The resulting areas will have separate, but coincident line(s). 创建接触时可考虑使用
24.如何在程序“外部”修改Ansys建模语句中的参数
如果对已做好的模型再增加仅仅几条语句来修改某些参数，例如用UIMP,1,****修改材料1的参数，可否在程序外部实现？！
打开 log 文件或在 File 菜单下执行 write DB log file，将建模过程写成命令流。然后在该文件中进行修改就是了。不过需要你对 ANSYS 的命令有一些了解才行。学吧！得到*lgt文件，改为*log文件即可修改操作
25. ANSYS在模拟锚杆支护岩体问题中，是不是要涉及到接触问题，目标面和接触面又是怎么确定的呢？请问:锚杆预应力如何施加？
如果你想研究锚杆的具体受力情况的话，那就要考虑接触，如果你只是泛泛的研究整个结构的力学行为的话就没必要考虑接触。考虑接触的话ansys有自带施加接触工具栏,
26.隧道开挖模拟方法
小弟正在做一个大跨度隧道的施工模拟。现在主要采取两种方法：
一、直接施加重力场进行计算。第一步，计算初始位移场。后续开挖计算则减去第一步的位移场，得到各阶段的位移。
二、采用初始应力输入的方法。首先计算初始应力场，写出初始应力文件。后续开挖时，读入初始应力，施加重力、相同的边界和等效释放荷载。直接计算各施工阶段的应力场和位移场。
27.你是要应力应变变形图还是要变形曲线图？
要是变形图，就在CONTOR下面，要是看曲线图，就用路径PATH定义就可以了28.求塑性极限荷载时，结构的变形应该较大，建议把大变形打开。
因为小变形计算时不考虑结构的变形，因此计算是线性的，
而大变形打开时每个荷载步后都会对模型进行修正，其计算是非线性的因而计算结果更精确，如果结构变形比较小时两种结算结果基本相同，但是大变形会消耗更多的资源.
29.如果在接触分析中模型之间存在间隙，为了防止刚体位移，需要调整初始接触条件，一般有三种方法：
1 通过自动计算contact surface offset来关闭小的间隙(keyopt(5)=1)
2 通过实常数ICONT指定目标面周围环境的调整范围
3 通过实常数PMIN和PMAX来调整目标面位置来调整初始穿透，如果目标面被约束，则PMIN和PMAX无效。
有间隙存在还能做接触分析吗?
1）. 建模时使接触体处于刚好接触的位置；
2）. 通过给定位移来将接触体移到接触位置；
3）. 通过软弹簧把两个分开的物体连起来，采用动态方法求解。
30. 【讨论】结构计算完成后怎样画出某结点或单元的应力～应变关系曲线？
标准方法：
1，定义变量：
拾取主菜单：Main Menu>Time Hist postproc>Define Variables>在随之弹出的对话框中点击Add键，定义第一个变量序号为2，选取第一个变量stress,确定与之对应的下一级选项（如Y-direction SY等）；返回定义变量对话框，再点击add键，定义第二个变量序号为3，选取第二个变量strain-elastic及以及对赢得下一级选项（如Y-dir'n EPEL Y等，在应力-应变图中，其向量的取向应相同）。同理再定义变量4，选取变量strain-plastic 及与之对应的下一级选项如Y-dir'n EPEL Y等），在应力-应变图中，应变是弹性应变和塑性应变累加的总应变。为使其实现相加，还需进行以下操作：拾取主菜单：Main Menu>Time Hist postproc>math operation>add,定义计算变量序号为5，同时在相应交互框内输入3和4。点击确认键，则由变量3，4代表的应变之和就存在变量5中。
2，绘制应力-应变曲线：
拾取主菜单：Main Menu>Time Hist postproc>setting>graph.设置x轴向变量为单变量，并将其变量序号定义为5。点击确定键退出退化框。拾取应用菜单：Utility Menu>plot ctrls>styles>Graphs>Modify axis.将x,y坐标轴分别命名为Y-strains,Y-stress,拾取主菜单：Main
Menu>Time Hist postproc>graph variables. 在对话框上"the first variable"对应的交互框中输入2。点击确定键，则预想的应力-应变曲线就显示在屏幕上。
ok!试试看！
31. LGEN, ITIME, NL1, NL2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE
Generates additional lines from a pattern of lines.
建锚杆时可用于复制锚杆
32. ansys图型导入到CAD中
1.ansys中：PLOTCTRLS--》WHITE METAFILE-》选择保存格式为WMF格式
2.打开AUTOCAD，输入WMFIN命令，就可以在CAD中编辑啦
33. ANSYS后处理中如何显示三维实体模型表面结果云图
（1）将需要显示表面结果的三维实体模型的某些表面上的节点选出
（Utility>Select）
（2）将显示方式POWRGRPH设置为OFF（命令：/GRAPHICS,FULL）
（3）在/Post1下，绘制结果云图；或者在PlotCtrls>Device Options>Vector Mode…ON（命令/device,vector），可以绘制等值线。

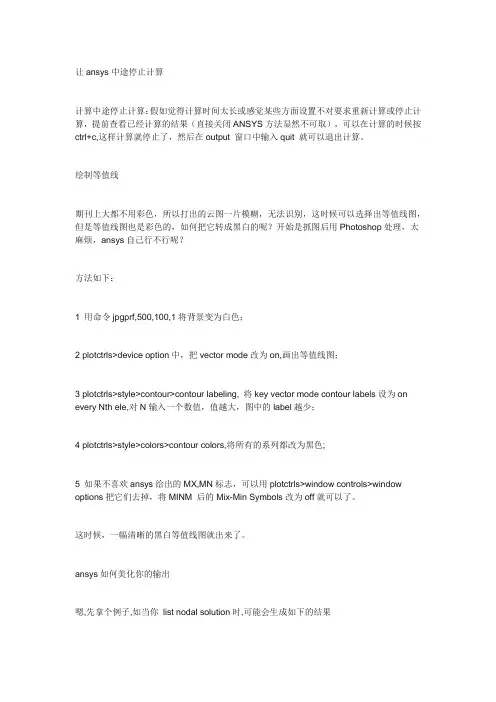

34.ANSYS结果等值线输出
对体和面来说，ANSYS默认的结果输出格式是云图格式，而这种彩色云图打印为黑白图像时对比很不明显，无法表达清楚，这对于发表文章来说是非常不便的。发文章所用的结果图最好是等值线图，并且最好是黑白的等值线图。笔者原来进行这项工作时一般借用photoshop等第三方软件，很麻烦，并且效果不
好。现通过摸索，发现通过灵活运用ansys本身也能实现这项功能。现将步骤写给大家，感谢simwe对我的帮助。
（1）将要输出的结果调出，这时为彩色云图；
（2）将云图转换为等值线图的形式
GUI：PlotCtrls—>Device Options—>[/DEVI]中的vector mode 选为on
命令：/DEVICE,VECTOR,1
这时结果为彩色等值线，若直接输出，打印为黑白图像时仍然不清晰，为此需进行以下几步将图像转换为黑白形式；
（3）将背景变为白色
命令：jpgprf,500,100,1
/rep
（4）对等值线中的等值线符号（图中为A,B,C等）的疏密进行调整
GUI：plotCtrls—>Style—>Contours—> Contours Labeling 在Key Vector mode contour label 中选中on every Nth elem，然后在N= 输入框中输入合适的数值，例如5，多试几次，直到疏密合适
命令：/clabel,1,5
（5）将彩色等值线变为黑色
GUI：plotCtrls—>Style—>Colors—>Contours Colors 将Items Numbered 1，Items Numbered 2等复选框中的颜色均选为黑色，图像即可变为黑白等值线图像
命令：/color,cntr,whit,1 等等
（6）最后一步：出图
GUI：plotCtrls—>Capture Image
35. ANSYS怎么把节点计算结果输出到文件
*cfopen,1,txt
*GET,S1max,node,mmm,s,1,, ! 最大值为S1max ,mmm是节点号
然后*vwrite,S1max
(f20.10)
*cfclos
想get什么自己查查
36. E值只是变形模量,只是和变形有关;
v是泊松比,而泊松比是与侧压力系数有关的,侧压力系数是随泊松比的增大而
增大的.
C 和φ值在使用DP材料时直接决定了屈服函数,所以对材料的塑性有关直接的影响,在这两个值中,主要的影响是C值.
37. 图形显示问题：
0. 胡言乱语
从某种意义上来说，“结果表达”比“计算过程”本身更为重要，因为别人看的仅仅是你的结果，你总不可能拿命令流去发表论文吧！因此，编写一个好的POST1, POST26是十分必要。
在很多时候，英文论文不被录取，仅仅是因为英文水平不够，老外看了几句，就再也读不下去了，这时候他只会去看看图表了，如果在这方面也不够吸引人，那基本上就没什么可指望的了。
1. 提取黑白图片的理由
1.1 经费有限。否则，就多此一举了。
1.2 ANSYS默认设置输出的彩色图片，例如应力云图，用灰度或黑白方式显示时，最大值和最小值均呈现黑色，有时候，往往显得漆黑一团。
2. ANSYS的图片格式
ANSYS提供了很多图片格式（有些格式只使用于特定的操作系统、或device），也可以 Reverse（参见楼上所述）。需要特别指出的是，有些格式是没有 Command 的，对此而只能求助小老鼠了。本人比较偏爱以下三种格式的图片：
2.1 *.png
优点：(1)图片效果好；(2)文件很小，5～50k ；
缺点：没有 command，用鼠标很不爽
2.1 *.bmp
优点：(1)比JPEG效果要好；(2)可以用 command，例如：
/IMAGE,SAVE,'Beam%outsettime(i)%','bmp'；这里outsettime(i)为结果中输出荷载步的时间点，这样输出的文件名中直接包含了荷载步time，很直观。采用 *DO,i...可以批量输出。
缺点：文件较大，常为 1M，在批量输出的时候，占用硬盘空间太多。
补救方法：用 ACDSee 5.0 将 *.bmp 转化成 *.png 格式---> 转化操作很方便，且速度很快。
2.3 *.emf
优点：这可是个很好的东东！插入 MS-Word 后，可以直接编辑，甚至可以很方便地修改图中的文字。
缺点：没有 command，用鼠标很不爽。可能被不怀好意者利用，去修改输出结果、造假。
声明：若用于作弊，与本人无关。
3. 色笔设置
3.1 以下方法适用于windows操作系统。
3.2 一定要在WIN32C下面才能应用，在启动ANSYS开始进入的对话框中选取(Graphic device name)；
3.3 对于彩色的图片还是WIN32的效果好
3.4 以黑白应力图显示为例。
方案(1),最大的地方颜色较深
/rgb, cntr, 15, 15, 15, 9,
/rgb, cntr, 25, 25, 25, 8,
/rgb, cntr, 35, 35, 35, 7,
/rgb, cntr, 45, 45, 45, 6,
/rgb, cntr, 55, 55, 55, 5,
/rgb, cntr, 65, 65, 65, 4,
/rgb, cntr, 75, 75, 75, 3,
/rgb, cntr, 85, 85, 85, 2,
/rgb, cntr, 95, 95, 95, 1,
方案(2),最小的地方颜色较深
/rgb, cntr, 15, 15, 15, 1, /rgb, cntr, 25, 25, 25, 2, /rgb, cntr, 35, 35, 35, 3, /rgb, cntr, 45, 45, 45, 4, /rgb, cntr, 55, 55, 55, 5, /rgb, cntr, 65, 65, 65, 6, /rgb, cntr, 75, 75, 75, 7, /rgb, cntr, 85, 85, 85, 8, /rgb, cntr, 95, 95, 95, 9,
2009-04-28 14:26 ANSYS中查看截面结果的方法 一般情况下，对计算结果后处理时，显示得到的云图为结构的外表面信息。有时候，需要查看结构内部的某些截面云图，这就需要通过各种后处理技巧来获得截面的结果云图。另外，有时候需要获得截面的结果数据，也需要用到后处理的技巧。 下面对常用的查看截面结果的方法做一个介绍： 1. 通过工作平面切片查看截面云图工作平面实现。 这是比较常用的一种方法。 首先确保已经求解了问题，并得到了求解结果。 调整工作平面到需要观察的截面，可通过移动或者旋转工作平面实现。调整时注意保证工作平面与需要观察的截面平行。 在PlotCtrls菜单中设置观察类型为Section，切片平面为Working Plane。也可以通过等效的/type以及/cplane命令设置。 在通用后处理器中显示云图，得到需要查看的云图。 更简单地说，我们只需在显示云图命令前加上下面两条命令就可以了： /CPLANE,1 ! 指定截面为WP /TYPE,1,5 ! 结果显示方式选项 2. 通过定义截面查看截面云图 这种方法也需要用到工作平面与切片，步骤如下： 首先确保已经得到了求解结果。 调整工作平面到需要观察的截面。 在PlotCtrls菜单中设置观察类型为Working Plane，或者使用命令/cplane,1。通过sucr命令定义截面，选择（cplane）。 通过sumap命令定义需要查看的物理量。 通过supl命令显示结果。 3. 通过定义路径查看云图与保存数据 首先确保已经得到了求解结果。 通过path与ppath命令定义截面路径。 通过pdef命令映射路径。 通过plpath、prpath与plpagm命令显示及输出结果。
ANSYS后处理 1.ANSYS后处理时如何按灰度输出云图？ 1）你可以到utilitymenu-plotctrls-style-colors-window colors试试2）直接utilitymenu-plotctrls－redirect plots 2 将云图输出为JPG 菜单->PlotCtrls->Redirect Plots->To JPEG Files 3.怎么在计算结果实体云图中切面? 命令流 /cplane /type 图形界面操作 <1.设置工作面为切面 <2.PlotCtrls-->Style-->Hidden line Options 将[/TYPE]选项选为section 将[/CPLANE]选项选为working plane 4.非线性计算过程中收敛曲线实时显示 solution>load step opts>output ctrls>grph solu track>on 5.运用命令流进行计算时,一个良好的习惯是: 使用SELECT COMMEND后.........其后再加上ALLSEL......... 6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值 如你plnsolv,s,eqv 则 SMX与SMN分别代表最大值等效应力和最小值等效应力
如你要看的是plnsolv,u 则SMX与SMN分别代表位移最大值和位移最小值 不要被S迷惑 mx(max) mn(min) 7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？ 在ansys output windows 有 force convergence value值和 criterion 值当前者小于后者时，就完成一次收敛你自己可以查看两条线的意思分别是: FL2：不平衡力的2范数 FCRIT：不平衡力的收敛容差， 如果前者大于后者说明没有收敛，要继续计算，当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT 希望你现在能明白 8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。做为接触问题，两个互相接触的单元的节点必须是不同的。 9.接触单元主要分为有厚度和无厚度的，有厚度主要以desai 为代表，无厚度的则以goodman 为代表。尽管古得曼也提出了相应的本构关系，但是如今goodman 单元成了无厚度接触单元的代名词，相应的本构关系现在也作了 较大的改进。Ansys中接触单元并不是goodman 单元，类似于goodman单元 ansys 里面的接触单元是是通用的，而goodman是一种专业的单元。goodman单元假定两片长为L的接触面以无数微小的切向和法向弹簧所连接，接触面单元与 相邻接触面两边的单元只在结点处有力的联系。单元厚度为零，受力前两接触面完全吻合. 10.怎样检查接触单元的normal direction?是不是打开 plotctrls/symbols/esys on?
利用ANSYS随机振动分析功能实现随机疲劳分析 ANSYS随机振动分析功能可以获得结构随机振动响应过程的各种统计参数（如：均值、均方根和平均频率等），根据各种随机疲劳寿命预测理论就可以成功地预测结构的随机疲劳寿命。本文介绍了ANSYS随机振动分析功能，以及利用该功能，按照Steinberg提出的基于高斯分布和Miner线性累计损伤定律的三区间法进行ANSYS随机疲劳计算的具体过程。 １．随机疲劳现象普遍存在 在工程应用中，汽车、飞行器、船舶以及其它各种机械或零部件，大多是在随机载荷作用下工作，当它们承受的应力水平较高，工作达到一定时间后，经常会突然发生随机疲劳破坏，往往造成灾难性的后果。因此，预测结构或零部件的随机疲劳寿命是非常有必要的。 2．ANSYS随机振动分析功能介绍 ANSYS随机振动分析功能十分强大，主要表现在以下方面： 1.具有位移、速度、加速度、力和压力等PSD类型； 2.能够考虑a阻尼、β阻尼、恒定阻尼比和频率相关阻尼比； 3.能够定义基础和节点PSD激励； 4.能够考虑多个PSD激励之间的相关程度：共谱值、二次谱值、空间关系和波传 播关系等； 5.能够得到位移、应力、应变和力的三种结果数据： 1σ位移解，1σ速度解和 1σ加速度解； 3．利用ANSYS随机振动分析功能进行疲劳分析的一般原理在工程界，疲劳计算广泛采用名义应力法，即以S-N曲线为依据进行寿命估算的方法，可以直接得到总寿命。下面围绕该方法举例说明ANSYS随机疲劳分析的一般原理。 当应力历程是随机过程时，疲劳计算相对比较复杂。但已经有许多种分析方法，这
里仅介绍一种比较简单的方法，即Steinberg 提出的基于高斯分布和Miner 线性累计 损伤定律的三区间法（应力区间如图1所示）： 应力区间 发生的时间 -1σ ~+1σ 68.3%的时间 -2σ ~+2σ 27.1%的时间 -3σ ~+3σ 4.33%的时间 99.73% 大于3σ的应力仅仅发生在0.27%的时间内，假定其不造成任何损伤。在利用Miner 定律进行疲劳计算时，将应力处理成上述3个水平，总体损伤的计算公式就可以写成： 其中： ：等于或低于1σ水平的实际循环数目（0.6831 ）； ：等于或低于2σ水平的实际循环数目（0.271 ）； ：等于或低于3σ水平的实际循环数目（0.0433 ）； , , ：根据疲劳曲线查得的1σ、2σ和3σ应力水平分别对应许可循环的次数。 综上所述，针对Steinberg 提出的基于高斯分布和Miner 线性累计损伤定律的三 区间法的ANSYS 随机疲劳分析的一般过程是： (1) 计算感兴趣的应力分量的统计平均频率(应力速度/应力)； (2) 基于期望(工作)寿命和统计平均频率，计算1 ，2 和3 水平下的循环 次数 、 和 ； (3) 基于S-N 曲线查表得到 、 和 ； (4) 计算疲劳寿命使用系数。 显然，根据其他随机疲劳分析方法和ANSYS 随机振动分析结果，我们还可以进行 许多类似的疲劳分析计算。
收集的一些ansys前后处理技巧 1.ANSYS后处理时如何按灰度输出云图？ 1）你可以到utilitymenu-plotctrls-style-colors-window colors试试 2）直接utilitymenu-plotctrls－redirect plots 2 将云图输出为JPG 菜单->PlotCtrls->Redirect Plots->To JPEG Files 3.怎么在计算结果实体云图中切面? 命令流 /cplane /type 图形界面操作 <1.设置工作面为切面 <2.PlotCtrls-->Style-->Hidden line Options 将[/TYPE]选项选为section 将[/CPLANE]选项选为working plane 4.非线性计算过程中收敛曲线实时显示 solution>load step opts>output ctrls>grph solu track>on 5.运用命令流进行计算时,一个良好的习惯是: 使用SELECT COMMEND后.........其后再加上ALLSEL......... 6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值 如你plnsolv,s,eqv 则 SMX与SMN分别代表最大值等效应力和最小值等效应力 如你要看的是plnsolv,u 则SMX与SMN分别代表位移最大值和位移最小值 不要被S迷惑 mx(max) mn(min) 7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？ 在ansys output windows 有 force convergenge valu 值和 criterion 值当前者小于后者时，就完成一次收敛 你自己可以查看 两条线的意思分别是: F L2：不平衡力的2范数 F CRIT：不平衡力的收敛容差， 如果前者大于后者说明没有收敛，要继续计算 当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT 希望你现在能明白 8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。做为接触问题，两个互相接触的单元的节点必须是不同的。 9.接触单元 主要分为有厚度和无厚度的，有厚度主要以desai 为代表，无厚度的则以goodman 为代表。尽管古得曼也提出了相应的本构关系，但是如今goodman 单元成了无厚度接触单元的代名词，相应的本构关系现在也作了较大的改进。
1.ANSYS后处理时如何按灰度输出云图？ 1）你可以到utilitymenu-plotctrls-style-colors-window colors试试 2）直接utilitymenu-plotctrls－redirect plots 2 将云图输出为JPG 菜单->PlotCtrls->Redirect Plots->To JPEG Files 3.怎么在计算结果实体云图中切面? 命令流 /cplane /type 图形界面操作 <1.设置工作面为切面 <2.PlotCtrls-->Style-->Hidden line Options 将[/TYPE]选项选为section 将[/CPLANE]选项选为working plane 4.非线性计算过程中收敛曲线实时显示 solution>load step opts>output ctrls>grph solu track>on 5.运用命令流进行计算时,一个良好的习惯是: 使用SELECT COMMEND后.........其后再加上ALLSEL......... 6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值 如你plnsolv,s,eqv 则SMX与SMN分别代表最大值等效应力和最小值等效应力 如你要看的是plnsolv,u 则SMX与SMN分别代表位移最大值和位移最小值 不要被S迷惑 mx(max) mn(min) 7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？ 在ansys output windows 有force convergenge valu 值和criterion 值当前者小于后者时，就完成一次收敛
ANSYS 查询函数（Inquiry Function） 在ANSYS操作过程或条件语句中，常常需要知道有关模型的许多参数值，如选择集中的单元数、节点数，最大节点号等。此时，一般可通过*GET命令来获得这些参数。现在，对于此类问题，我们有了一个更为方便的选择，那就是查询函数— Inquiry Function。 Inquiry Function类似于ANSYS的 *GET 命令，它访问ANSYS数据库并返回要查询的数值，方便后续使用。ANSYS每执行一次查询函数，便查询一次数据库，并用查询值替代该查询函数。 假如你想获得当前所选择的单元数，并把它作为*DO循环的上界。传统的方法是使用*GET命令来获得所选择的单元数并把它赋给一个变量，则此变量可以作为*DO循环的上界来确定循环的次数 *get, ELMAX,elem,,count *do, I, 1, ELMAX … … *enddo 现在你可以使用查询函数来完成这件事，把查询函数直接放在*DO循环内，它就可以提供所选择的单元数*do, I, ELMIQR(0,13) … … *enddo 这里的ELMIQR并不是一个数组，而是一个查询函数，它返回的是现在所选择的单元数。括弧内的数是用来确定查询函数的返回值的。第一个数是用来标识你所想查询的特定实体（如单元、节点、线、面号等等），括弧内的第二个数是用来确定查询函数返回值的类型的（如选择状态、实体数量等）。 同本例一样，通常查询函数有两个变量，但也有一些查询函数只有一个变量，而有的却有三个变量。 查询函数的种类和数量很多，下面是一些常用、方便而快速快捷的查询函数 1 AREA—arinqr(areaid,key) areaid—查询的面，对于key=12,13,14可取为0； key—标识关于areaidr的返回信息 =1，选择状态 =12，定义的数目 =13，选择的数目 =14，定义的最大数 =-1，材料号 =-2，单元类型 =-3，实常数 =-4，节点数 =-6，单元数 … arinqr(areaid,key)的返回值 对于key=1 =0, areaid未定义 =-1，areaid未被选择 =1， areaid被选择 … 2 KEYPOINTS—kpinqr(kpid,key)
[转载]一些ansys 前后处理技巧 已有 2141 次阅读 2012-3-23 17:42 |系统分类:科研笔记[1]|关键词:计算菜单工作面技巧如何 1.ANSYS后处理时如何按灰度输出云图？ 1）你可以到utilitymenu-plotctrls-style-colors-window colors试试 2）直接utilitymenu-plotctrls－redirect plots 2 将云图输出为JPG 菜单->PlotCtrls->Redirect Plots->To JPEG Files 3.怎么在计算结果实体云图中切面? 命令流 /cplane /type 图形界面操作 <1.设置工作面为切面 <2.PlotCtrls-->Style-->Hidden line Options 将[/TYPE]选项选为section 将[/CPLANE]选项选为working plane 4.非线性计算过程中收敛曲线实时显示 solution>load step opts>output ctrls>grph solu track>on
5.运用命令流进行计算时,一个良好的习惯是: 使用SELECT COMMEND后.........其后再加上ALLSEL......... 6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值 如你plnsolv,s,eqv 则 SMX与SMN分别代表最大值等效应力和最小值等效应力 如你要看的是plnsolv,u 则SMX与SMN分别代表位移最大值和位移最小值 不要被S迷惑 mx(max) mn(min) 7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？ 在ansys output windows 有 force convergenge valu 值和 criterion 值当前者小于后者时，就完成一次收敛 你自己可以查看 两条线的意思分别是: F L2：不平衡力的2范数 F CRIT：不平衡力的收敛容差， 如果前者大于后者说明没有收敛，要继续计算 当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT 希望你现在能明白 8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。做为接触问题，两个互相接触的单元的节点必须是不同的。
ANSYS Surface 一、看一下GUI，有个感性认识： ||| 二、详解＋例子 1.这是个8.0中介绍过的，9.0中正式搞定的功能。你可以通过工作平面（而不是surface 上的节点或points）指定平面，球面，柱面surface。一旦你定位好一个工作平面后，一个平面surface就搞定了，而对于柱面、球面surface你还需指定半径。相应的命令是： 定义Surface的命令：SUCR, SurfName, SurfT ype, nRefine, Radius SurfT ype： CPLANE――surface由window1中的切平面（cutting plane in window one）来定义，这个切平面是通过工作平面来定义的,而不是用通过视矢量来定义的； SPHERE――surface由一个中心在工作平面原点的球面来定义； INFC――surface由一个中心在工作平面原点，且沿着Z轴正负向无限延伸的柱面来定义； PS:切平面的定义用/CPLANE, KEY命令 1)/CPLANE,0――切平面垂直于视矢量（view vector用[/VIEW定义），且通过由/FOCUS命令指定的窗 口的中心点，即聚焦点（focus point）； 2)/CPLANE,1工作平面就是切平面； nRefine： 细化水平，用来控制surface上的“网格”的疏密（就是每个单元投射到surface上的facet的多少），具体来讲： For SurfType = CPLANE nRefine是0-3的一个整数，surface上的点（points）的个数，0表示points位于单元与切平面的相交处；For SurfType = SPHERE nRefine=9~90，表示90°弧线的分割数，默认分割为9段； For SurfType = INFC nRefine=9~90，表示90°弧线的分割数，默认分割为9段； nRefine没增加1，就会把原来的每个surface facet分割为4个subsurfacets，这就可供结果插值的点就会增多。 Radius： 合适的半径值：用于For SurfType = INFC、SPHERE 这个命令的用于存储已定义surface上的下面这些数据：

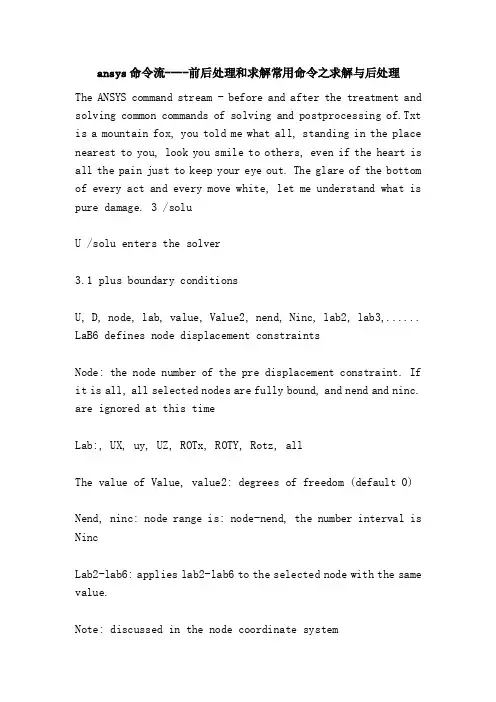

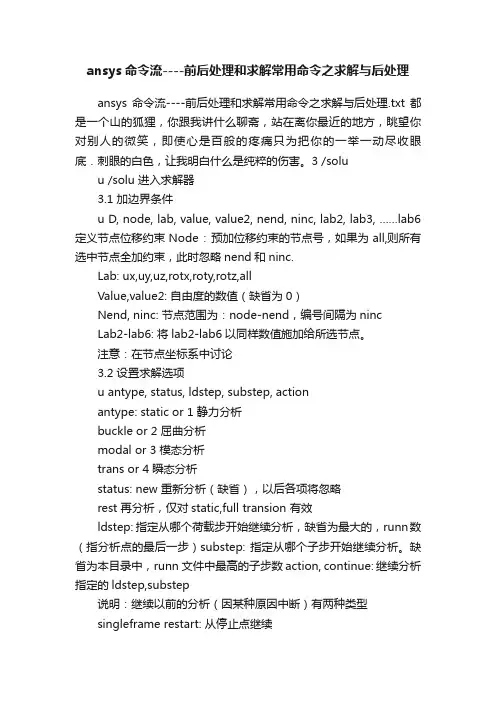

ansys命令流----前后处理和求解常用命令之求解与后处理.txt都是一个山的狐狸，你跟我讲什么聊斋，站在离你最近的地方，眺望你对别人的微笑，即使心是百般的疼痛只为把你的一举一动尽收眼底．刺眼的白色，让我明白什么是纯粹的伤害。3 /solu u /solu 进入求解器 3.1 加边界条件 u D, node, lab, value, value2, nend, ninc, lab2, lab3, ……lab6 定义节点位移约束Node : 预加位移约束的节点号，如果为all,则所有选中节点全加约束，此时忽略nend和ninc. Lab: ux,uy,uz,rotx,roty,rotz,all Value,value2: 自由度的数值（缺省为0） Nend, ninc: 节点范围为：node-nend，编号间隔为ninc Lab2-lab6: 将lab2-lab6以同样数值施加给所选节点。 注意：在节点坐标系中讨论 3.2 设置求解选项 u antype, status, ldstep, substep, action antype: static or 1 静力分析 buckle or 2 屈曲分析 modal or 3 模态分析 trans or 4 瞬态分析 status: new 重新分析（缺省），以后各项将忽略 rest 再分析，仅对static,full transion 有效 ldstep: 指定从哪个荷载步开始继续分析，缺省为最大的，runn数（指分析点的最后一步）substep: 指定从哪个子步开始继续分析。缺省为本目录中，runn文件中最高的子步数action, continue: 继续分析指定的ldstep,substep 说明：继续以前的分析（因某种原因中断）有两种类型 singleframe restart: 从停止点继续 需要文件：jobname.db 必须在初始求解后马上存盘 jobname.emat 单元矩阵 jobname.esav 或 .osav : 如果.esav坏了，将.osav改为.esav results file: 不必要，但如果有，后继分析的结果也将很好地附加到它后面 注意：如果初始分析生成了.rdb, .ldhi, 或rnnn 文件。必须删除再做后继分析 步骤：（1）进入anasys 以同样工作名 （2）进入求解器，并恢复数据库 （3）antype, rest （4）指定附加的荷载 （5）指定是否使用现有的矩阵（jobname.trl）（缺省重新生成） kuse: 1 用现有矩阵 （6）求解 multiframe restart:从以有结果的任一步继续（用不着） u pred,sskey, --,lskey….. 在非线性分析中是否打开预测器 sskey: off 不作预测（当有旋转自由度时或使用solid65时缺省为off） on 第一个子步后作预测（除非有旋转自由度时或使用solid65时缺省为on） -- ：未使用变量区
a n s y s后处理结果图形 的处理 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
ansys后处理结果图形的处理 对体和面来说，ANSYS默认的结果输出格式是云图格式，而这种彩色云图打印为黑白图像时对比很不明显，无法表达清楚，这对于发表文章来说是非常不便的。发文章所用的结果图最好是等值线图，并且最好是黑白的等值线图。笔者原来进行这项工作时一般借用photoshop等第三方软件，很麻烦，并且效果不好。现通过摸索，发现通过灵活运用ansys本身也能实现这项功能。现将步骤写给大家，感谢simwe对我的帮助。 （1）将要输出的结果调出，这时为彩色云图； （2）将云图转换为等值线图的形式 GUI：plotCtrls—>Device Options—>[/DEVI]中的vector mode 选为on 命令：/DEVICE,VECTOR,1 这时结果为彩色等值线，若直接输出，打印为黑白图像时仍然不清晰，为此需进行以下几步将图像转换为黑白形式； （3）将背景变为白色 命令：jpgprf,500,100,1 /rep （4）对等值线中的等值线符号（图中为A,B,C等）的疏密进行调整 GUI：plotCtrls—>Style—>Contours—> Contours Labeling 在Key Vector mode contour label 中选中on every Nth elem，然后在N= 输入框中输入合适的数值，例如5，多试几次，直到疏密合适 命令：/clabel,1,5 （5）将彩色等值线变为黑色
GUI：plotCtrls—>Style—>Colors—>Contours Colors 将Items Numbered 1，Items Numbered 2等复选框中的颜色均选为黑色，图像即可变为黑白等值线图像命令：/color,cntr,whit,1 等等 （6）最后一步：出图 GUI：plotCtrls—>Capture Image 希望对大家能有所帮助。 一个使生成的图片在word里面比较好看的方法： 1、Plotctrls>Redirect Plots>To png file 2、选“Force White BG and Black FG",然后把Pixle resolution 换到1200！
一、显示某个时间点的温度云图 1、General Postproc →Read Result →By Time/Freq 2、在跳出的窗口中输入时间点，点击OK按钮 3、然后点Plot Results按下图操作
3、然后点击plot →Replot即可显示该时刻的云图 二、提取某个节点的数值 1、首先通过下列命令，选择部分单元 nsel,s,loc,x,0,0.025 esln,all 然后读取所需节点的编号。 2、点击时间历程后处理器TimeHist postproc弹出如箭头所指对话框。 点击图对话框左上角的绿色增加按钮
弹出对话框 点击ok按钮，在弹出的对话框中输入节点编号，或者鼠标点击选择节点即可将新的数据读入对话框中如下图所示 然后即可通过窗口上的按钮对数据进行操作处理。
/POST1 set,last !定义数据集从结果文件中读出，last表示读取最后的数据集plnsol,s,eqv !以连续的轮廓线形式显示结果，S表示应力，EQV表示等效应力 查看某个截面的云图 !-----------------选取节点结果 /post1 !seltol,1.0e-10 set,,,,,2.5 !nsel,s,loc,y,0.1,0.1 nsel,s,loc,x,0.02 /page,99999,132,99999,240 !-------------------显示某个截面 wprota,,,90 wpoffs,,,0.02 /CPLANE,1 !指定截面为WP /TYPE,1,5 !结果显示方式选项 工作平面移回全局坐标原点 WPCSYS,-1 nsel,s,loc,x,0,0.025 esln,,1,ACTIVE
Ansys分析常用技巧 一、前处理 1. 实体显示*.sat、*.x_t等外部导入模型 /facet,fine /replot Gui: Utility Menu>PlotCtrls>Style>Solid Model Facets 2. 修改ansys背景用命令jpgprf,500,100,1 /replot将背景变为白色 3. 隐藏坐标系的显示 /triad,off /replot Gui: Utility Menu>PlotCtrls>Window Controls>Reset Window Options Utility Menu>PlotCtrls>Window Controls>Window Options 4. 设置参考温度 TREF, TREF Gui：Main Menu>Solution>Define Loads>Settings>Reference Temp 5. 显示单元实际形状 /eshape,1.0 Gui: Utility Menu>PlotCtrls>Style>Size and Shape 6. 透明显示单元、体、面 /TRLCY, Lab, TLEVEL, N1, N2, NINC Gui: Utility Menu>PlotCtrls>Style>Translucency 7. 显示编号 /PNUM, Label, KEY Gui: Utility Menu>PlotCtrls>Numbering 8. 导入hypermesh有限元模型 /input,filename,prp Gui: Utility Menu>File>Read Input from 9. 导入abaqus格式的有限元模型 /input,filename,inp Gui：Gui: Utility Menu>File>Read Input from 10. ansys作为fluent前处理输出 cdwrite,db,filename,cdb gui: Main Menu>Preprocessor>Archive Model>Write 11. 不显示单元轮廓线 /gline,1,-1 Gui: Utility Menu>PlotCtrls>Style>Edge Options 12. 显示施加到几何元素上的约束 dtran /replot Gui：Main Menu>Preprocessor>Loads>Define Loads>Operate>Transfer to FE>Constraints 13. 显示施加到几何元素上的面载荷 sftran /replot Gui: Main Menu>Preprocessor>Loads>Define Loads>Operate>Transfer to FE>Surface Loads 14. 显示载荷标记及数值 /pbc,f,,2 Gui: Utility Menu>PlotCtrls>Symbols
ANSYS常用命令 Fini(退出四大模块，回到BEGIN层) /cle (清空存，开始新的计算) 1．定义参数、数组，并赋值. 2． /prep7(进入前处理) 定义几何图形：关键点、线、面、体 定义几个所关心的节点，以备后处理时调用节点号。 设材料线弹性、非线性特性 设置单元类型及相应KEYOPT 设置实常数 设置网格划分，划分网格 根据需要耦合某些节点自由度 定义单元表 3．/solu 加边界条件 设置求解选项 定义载荷步 求解载荷步 4./post1（通用后处理） 5./post26 （时间历程后处理） 6.PLOTCONTROL菜单命令 7.参数化设计语言 8.理论手册 Fini(退出四大模块，回到BEGIN层) /cle (清空存，开始新的计算) 1定义参数、数组，并赋值. u dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组 par: 数组名 type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省） char 字符串组（每个元素最多8个字符） table imax,jmax, kmax 各维的最大下标号 var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时) 2 /prep7(进入前处理) 2.1 定义几何图形：关键点、线、面、体 u csys,kcn kcn , 0 迪卡尔zuobiaosi 1 柱坐标 2 球 4 工作平面 5 柱坐标系（以Y轴为轴心） n 已定义的局部坐标系 u numstr, label, value

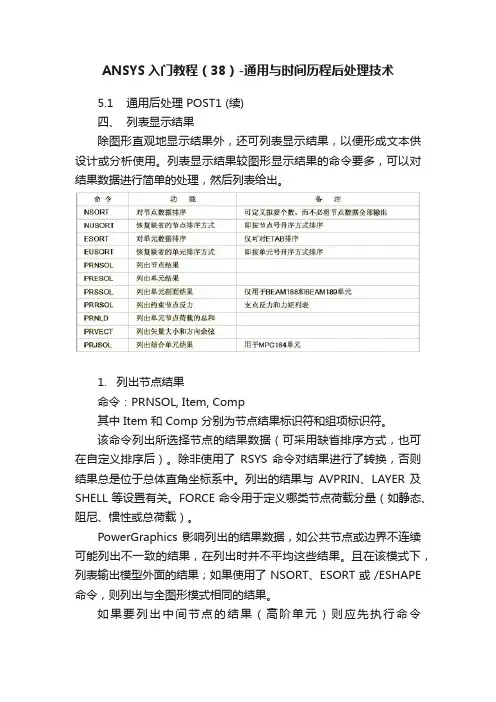

第12章创建几何模型结果显示 12.1 利用GUI来显示几何模型结果 在显示几何结果时，可以在模型单元的后处理显示中检查解结果。几何结果的显示包括变形后形状、结果等值线（包括线单元"等值"线，例如力矩图）、向量（箭头）结果，（例如热流向量显示）。仅在通用后处理器POST1中才可使用这些显示。图12-1说明了一个典型的几何结果显示。 图12-1等值线结果显示图 创建和控制几何结果显示最简便的方法是使用Utility Menu>Plot和 utility Menu>Plotctrls中的允许功能。另外，还可以用下节所述的图形作用和控制命令。 12.2 创建结果的几何显示 下列命令在POST1中创建结果的几何显示 表12-1创建结果的几何显示的命令
在图12-2中，典型的结果的几何显示（在这个例子中，用PLNSOL命令创建）描述了包含在这样的显示中的信息类型
图12-2一个典型的ANSYS结果显示 12.3 改变POST1结果显示规范 除了阅读下表所列出的信息外，还要参见第8章的通用图形说明，它可以应用于包含几何显示在内的各种显示。 12.3.1 控制变形后形状显示 可以用两种方法控制变形后形状显示 ·重叠没有移位和发生移位的形状。通过比较发生移位前后的形状，结构移位的形状显示将会更有意义。可以用PLDISP命令中的KUND变元重叠没有移位和发生移位的形状。
·放大失真显示的位移：在大多数小变形结构分析中，产生位移后的形状难以舆没有产生位移前的形状分开，在这种情况下，软件会在结果显示上自动放大位移量，这样，效果将更加清晰。可以用/DSCALE命令（Utility Menu>Plotctrls>Style>Displacement Scaling）来调整放大因子。软件把0作为缺省设置值（DMULT=0），这使位移量自动缩放到一个适合观察的值。因此，要获得"零"位移（即无失真的显示），必须设置DMULT=OFF 12.3.2 在结果显示中控制矢量符号 有两种选项用于控制矢量符号： ·显示节点或反作用力符号。使用/PBC命令（Utility Menu>Ployctrls>Symbol）将箭头符号加到结果显示中表示节点力和反作用力（和力矩）。 ·矢量长度的缩放：可以用下列方法之一来控制矢量符号（如/PLVECT或 /PBCDE的显示）的长度: 命令: /VSCALE GUI: Utility Menu>Plotctrls>Style>Vector Arrow Scaling 12.3.3 控制等值线显示 当光源着色被打开时，等值线图例显示的颜色与着色模型显示所用的等值线颜色不完全配合。可以用下列方法调整等值线显示： ·给等值线加标号。在矢量模式与光栅模式中，通常自动进行等值线颜色编码，在矢量模式中，用/CLABEL命令（Utility Menu>Plotctrls>Style>Contour>Contour >Labeling）加入字母等值线标识（和等值线图例）。在光栅模式中，/CLABEL命令增加（或移走）等值线图例。 ·控制等值线图例。有时，图例栏中的图例文本会导致部分等值线图例被截去。可以用/PLOPTS，LEG1，0命令（Utility Menu>Plotctrls>Window Controls>Window Options）使等值线图例获得更大的空间。从等值线栏中移走等值线图例，用/PLOPTS，LEG3，0。 ·改变等值线标识的号码。在矢量模式中，如果应用了等值线标识，缺省时，它们将出现在被等值线穿越的每个单元中。可以用/CLABEL命令来控制每个单元的字母等值线标识的号码。
ANSYS命令流使用技巧分享（收录汇总） 谈到Ansys使用技巧，不得不说APDL二次开发，针对二次开发并结合本人多年使用经验，有以下几点经验与各位分享。技巧毕竟很多，也欢迎各位专家留言补充，我们也可以整理汇总以待分享。 技巧一：ansys apdl语言高亮编辑器 命令流在编写时时常会把命令记错，如果写错了未察觉到，在计算时就会非常麻烦，因此一个帮助修正错误命令的编辑器必不可少。这种工具很多，我一直用的是UE，成功掌握二次开发必不可少。 blob.png 技巧二：建模画网格按照Number来区分各部件. 在ansys可以通过建立component来区分每个部件，有利于查看和编辑。采用下面的命令在建立模型和划分网格时，所有编号都从设定的值开始。 vsel,none asel,none lsel,none ksel,none ! NSS= NSS=150001 !设定值 NUMSTR,KP,NSS,
NUMSTR,LINE,NSS, NUMSTR,AREA,NSS, NUMSTR,VOLU,NSS, 技巧三：巧用循环语句*do和*enddo 可以采用较少的命令选择或者建立类似的模型，具体格式如下： *do,i,1,6 cmsel,a,JIECHU_pinghengmx_xia_%i% *enddo 技巧四:在计算结果中，实体云图中切面显示结果 命令流 /cplane /type 图形界面操作 <1.设置工作面为切面 <2.PlotCtrls-->Style-->Hidden line Options 将[/TYPE]选项选为section 将[/CPLANE]选项选为working plane 技巧五:某结点或单元的应力-应变关系曲线 由于手头没有相关的东西资料可以操作，待到有资料和时间的时候会补充上来图片。 1，定义变量： 拾取主菜单：Main Menu>Time Hist postproc>Define Variables>在随之弹出的对话框中点击Add键，定义第一个变量序号为2，选取第一个变量stress,确定与之对应的下一级选项（如Y-direction SY等）；返回定义变量对话框，再点击add键，定义第二个变量序号为3，选取第二个变量strain-elastic及以及对赢得下一级选项（如Y-dir'n EPEL Y等，在应力-应变图中，其向量的取向应相同）。同理再定义变量4，选取变量strain-plastic及与之对应的下一级选项如Y-dir'n EPEL Y等），在应力-应变图中，应变是弹性应变和塑性应变累加的总应变。为使其实现相加，还需进行以下操作：拾取主菜单：Main Menu>Time Hist
一、ANSYS 查询函数（Inquiry Function） 在ANSYS操作过程或条件语句中，常常需要知道有关模型的许多参数值，如选择集中的单元数、节点数，最大节点号等。此时，一般可通过*GET命令来获得这些参数。现在，对于此类问题，我们有了一个更为方便的选择，那就是查询函数— Inquiry Function。 Inquiry Function类似于ANSYS的 *GET 命令，它访问ANSYS数据库并返回要查询的数值，方便后续使用。ANSYS每执行一次查询函数，便查询一次数据库，并用查询值替代该查询函数。 假如你想获得当前所选择的单元数，并把它作为*DO循环的上界。传统的方法是使用*GET命令来获得所选择的单元数并把它赋给一个变量，则此变量可以作为*DO循环的上界来确定循环的次 数 *get, ELMAX,elem,,count *do, I, 1, ELMAX … … *enddo 现在你可以使用查询函数来完成这件事，把查询函数直接放在*DO循环内，它就可以提供所选择的 单元数 *do, I, ELMIQR(0,13) … … *enddo 这里的ELMIQR并不是一个数组，而是一个查询函数，它返回的是现在所选择的单元数。括弧内的数是用来确定查询函数的返回值的。第一个数是用来标识你所想查询的特定实体（如单元、节点、线、面号等等），括弧内的第二个数是用来确定查询函数返回值的类型的（如选择状态、实体数量等）。 同本例一样，通常查询函数有两个变量，但也有一些查询函数只有一个变量，而有的却有三个变量。 查询函数的种类和数量很多，下面是一些常用、方便而快速快捷的查询函数 1 AREA—arinqr(areaid,key) areaid—查询的面，对于key=12,13,14可取为0； key—标识关于areaidr的返回信息 =1，选择状态 =12，定义的数目 =13，选择的数目 =14，定义的最大数 =-1，材料号 =-2，单元类型 =-3，实常数 =-4，节点数 =-6，单元数 … arinqr(areaid,key)的返回值 对于key=1 =0, areaid未定义 =-1，areaid未被选择 =1， areaid被选择 …
问题：ANSYS如何出等值线图 求解完成后，绘制Y方向变形图，如下图所示： 在出等值线图前要确保colors and numbers按钮处于开启状态，已防止等值线上没有字母。（路径为plotcrtls－>numbering－>numbering shown with ） （1）显示等值线
plotcrtls－>device options－>vector mode wireframe: on，也可以在等值线条上点击右键进行该操作。 （2）调整等值线的数目 plotcrtls －> style －> contours －> uniform contours: NCONT Number of contours 填入等应力线的数量，并且在此路径下有：
应力最大值 增量 使得等值线呈现整数。 存在问题： （1）数值的单位能不能改，比如：单位为pa，能否变换为MPa？ （2）如何画不等距的等值线， （3）如果可以画不等距的等值线，那么能否能画超过9条的不等距等值线？（3）调整等值线上字母的疏密 plotcrtls －>style －>contours－>contour labeling－>Key vector mode countour labels: on every Nth els 填入一个数字看效果，直到觉得在每条等应力线边上的字 母数差不多为止。
（4）调整等值线的颜色 plotcrtls －> style －> colors －> banded contours colors: band color 选择选定等应力线的颜色，选定等应力线由下面的N1,N2,INC决定（此操作我很少使用，因为觉得自定义的颜色已经很少用，况且一般出等值线为黑白色）
结合自身经验，谈ANSYS中的APDL命令(一) 发表时间：2009-4-7 作者: 倪欣来源: e-works 关键字: ansys APDL 命令流 在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。 在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。 以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。 （1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线 r 从当前选中线中选一组线 a 再选一部线附加给当前选中组 au none u(unselect) inve: 反向选择 item: line 线号 loc 坐标 length 线长 comp: x,y,z kswp: 0 只选线 1 选择线及相关关键点、节点和单元 （2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点 type: S: 选择一组新节点（缺省） R: 在当前组中再选择 A: 再选一组附加于当前组 U: 在当前组中不选一部分 All: 恢复为选中所有 None: 全不选 Inve: 反向选择 Stat: 显示当前选择状态 Item: loc: 坐标 node: 节点号 Comp: 分量 Vmin,vmax,vinc: ITEM范围 Kabs: “0”使用正负号 “1”仅用绝对值 （3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元 type: S: 选择一组单元（缺省）
