电镀设备过程中经阳极氧化后的铝材进行电解着色，可以提高装饰效果和商品价值。氧化膜的厚度、均匀性及结构与电解着色速度和色差有直接关系。电解着色时金属离子是在膜孔底部的阻挡层上还原沉积的。由于金属粒子受光的散射作用而显色。欲在阻挡层上沉积金属，关键在于活化阻挡层。所以要使用交流电的极性变化来提高其化学反应活性。又由于阻挡层具有整流作用，将交流电变成了直流电，故铝一侧电流的负成分占主导，进入膜孔内的金属离子被还原析出。
以往铝型材着色大都是青铜色系，以单锡盐或镍锡混盐为主。近年来电解着古铜色将被钛金色、金黄色、仿不锈钢色、浅红色、香槟色、银灰色等多种浅色调所代替。钛金色鲜活而不妖艳，黄中透红，令人赏心悦目，并具有着色成本较低，增值较高的优点，它作为浅色调中的主色调己十分明显。以银盐和锰盐为主盐的金黄色在香港和越南市场行情良好。锰盐着金黄色逼真，成本较低。但不稳定，不宜连续生产；银盐着色可获得金黄色、绿金色、黄绿色和金土色等多种色调，槽液十分稳定，潜在经济效益好，应开发应用。
电解着色工艺的改进
1.开发新电源是开拓电解着色新工艺的重要手段
改变电源波形和施电方式来提高阳极氧化膜综合性能和开拓电解着色新工艺，是新的研究热点。己商品化的有脉冲、电流反向(换相)和直流脉冲等电源。功能性氧化和着色兼容的微弧氧化电源，是以提高氧化速度、厚度均匀性、硬度、孔隙率分布和改善孔结构形态为目的。研究新电源可克服化学和电化学方法中的缺陷和局限。
2.铝合金表面着亮黑色工艺
此工艺是经锡铜离子在着色电解槽中进行着色反应后生成的二元金属氧化物膜层，色泽墨黑亮丽，是一种独具特色的铝合金防腐蚀和装饰材料。电解着色液组成为：30% SnSO4，30% NiSO4，15% CuSO4的混合溶液。经氧化处理的铝材为阳极，以石墨电极为阴极，50Hz220V交流电源经调压器调至8V后输入电解槽，电解着色10min，即可得到亮丽的黑色铝合金表面。
3.阳极化铝光干涉电解着色工艺
在用锡盐进行光干涉电解着色的研究中发现，获得蓝色的干涉色最为困难，用普通电解着色方法着色，获得蓝色也是困难的，于芝兰等人在此方面进行了研究。实验材料为L2(2号工业纯铝，含铝99.6%)和LD31(相当于美国的6063)，试样尺寸L250 mm×50mm×1mm，LD3125mm×25mm角材，1.3mm厚，其表面积为0.68dm2；阳极氧化条件，H2SO4(ρ=1.84g/cm3)180g/L，18℃，1.2-1.4A/dm2，30min，膜厚12-14μm；用磷酸直流扩孔处理；锡盐电解着色：SnSO416g/L，H2SO414g/L，混合添加剂16g/L，18-20℃，交流着色电压12-14V，此外还使用铜盐和Cu-Ni混合盐电解着色，可得到黄红、绿、蓝较稳定的干涉色。
本文参考：https://www.doczj.com/doc/046088323.html,/
电镀设备过程中经阳极氧化后的铝材进行电解着色，可以提高装饰效果和商品价值。氧化膜的厚度、均匀性及结构与电解着色速度和色差有直接关系。电解着色时金属离子是在膜孔底部的阻挡层上还原沉积的。由于金属粒子受光的散射作用而显色。欲在阻挡层上沉积金属，关键在于活化阻挡层。所以要使用交流电的极性变化来提高其化学反应活性。又由于阻挡层具有整流作用，将交流电变成了直流电，故铝一侧电流的负成分占主导，进入膜孔内的金属离子被还原析出。 以往铝型材着色大都是青铜色系，以单锡盐或镍锡混盐为主。近年来电解着古铜色将被钛金色、金黄色、仿不锈钢色、浅红色、香槟色、银灰色等多种浅色调所代替。钛金色鲜活而不妖艳，黄中透红，令人赏心悦目，并具有着色成本较低，增值较高的优点，它作为浅色调中的主色调己十分明显。以银盐和锰盐为主盐的金黄色在香港和越南市场行情良好。锰盐着金黄色逼真，成本较低。但不稳定，不宜连续生产；银盐着色可获得金黄色、绿金色、黄绿色和金土色等多种色调，槽液十分稳定，潜在经济效益好，应开发应用。 电解着色工艺的改进 1.开发新电源是开拓电解着色新工艺的重要手段 改变电源波形和施电方式来提高阳极氧化膜综合性能和开拓电解着色新工艺，是新的研究热点。己商品化的有脉冲、电流反向(换相)和直流脉冲等电源。功能性氧化和着色兼容的微弧氧化电源，是以提高氧化速度、厚度均匀性、硬度、孔隙率分布和改善孔结构形态为目的。研究新电源可克服化学和电化学方法中的缺陷和局限。 2.铝合金表面着亮黑色工艺 此工艺是经锡铜离子在着色电解槽中进行着色反应后生成的二元金属氧化物膜层，色泽墨黑亮丽，是一种独具特色的铝合金防腐蚀和装饰材料。电解着色液组成为：30% SnSO4，30% NiSO4，15% CuSO4的混合溶液。经氧化处理的铝材为阳极，以石墨电极为阴极，50Hz220V交流电源经调压器调至8V后输入电解槽，电解着色10min，即可得到亮丽的黑色铝合金表面。 3.阳极化铝光干涉电解着色工艺 在用锡盐进行光干涉电解着色的研究中发现，获得蓝色的干涉色最为困难，用普通电解着色方法着色，获得蓝色也是困难的，于芝兰等人在此方面进行了研究。实验材料为L2(2号工业纯铝，含铝99.6%)和LD31(相当于美国的6063)，试样尺寸L250 mm×50mm×1mm，LD3125mm×25mm角材，1.3mm厚，其表面积为0.68dm2；阳极氧化条件，H2SO4(ρ=1.84g/cm3)180g/L，18℃，1.2-1.4A/dm2，30min，膜厚12-14μm；用磷酸直流扩孔处理；锡盐电解着色：SnSO416g/L，H2SO414g/L，混合添加剂16g/L，18-20℃，交流着色电压12-14V，此外还使用铜盐和Cu-Ni混合盐电解着色，可得到黄红、绿、蓝较稳定的干涉色。 本文参考：https://www.doczj.com/doc/046088323.html,/
铝及铝合金阳极氧化着色工艺规程(1) 铝及铝合金阳极氧化着色工艺规程 1、主题内容与适用范围 本规程规定了铝及铝合金阳极氧化、着色、电泳生产的工艺和操作的技术要求及规范。 2、工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库 3、装挂： 3.1装挂前的准备。 3.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 3.1.2准备好导电用的铝丝,并打磨导电杆 3.1.3检查传送带及相关设备是否正常。 3.1.4核对随料单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 3.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材与型材间3公分左右，白料间距控制在型材与型材间2公分左右。
3.1.6选择合适的导电杆，在保证导电充分的前提下,导电斑痕最小。 3.2 装挂： 3.2.1装挂时应将型材均匀排布在导电杆有效区间、并上紧每一根料. 3.2.2装挂前应打磨净导电杆上的氧化膜，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 3.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 3.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。 3.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。 3.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 3.2.7选用副导杆时，优先选用截面小的副杆，采用铝丝绑扎时，一定要间隔均匀，上紧铝丝防止因料移动而引起大面积的擦伤。 3.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 3.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。
《广德东威科技有限公司PCB垂直连续电镀设备扩产（一期）项目环境影响报告表》审批前公示 根据建设项目环境影响评价审批的有关规定，经审查，我局拟对《广德东威科技有限公司PCB垂直连续电镀设备扩产（一期）项目环境影响报告表》作出审批意见。为保证审批的严肃性、公正性及公众知情权，现将该项目环评文件基本情况予以公示。公示期为五个工作日。如有意见，请于公示期内将书面意见反馈至宣城市广德市生态环境分局。 联系科室：宣城市广德市生态环境分局项目政务服务科 电话（略） 地址：广德市政务服务中心一楼投资项目5号窗口 项目名称：《PCB垂直连续电镀设备扩产（一期）项目》 建设地点：广德经济开发区太极大道以北、广屏路以东 建设单位：广德东威科技有限公司 环评单位：江苏新清源环保有限公司 建设项目概况：广德东威科技有限公司位于广德经济开发区，建设内容包括4栋车间、门卫、配电房、研发楼、办公楼等。项目建成投产后，可以实现100条PCB垂直连续电镀设备的生产能力。 主要环境影响及对策措施： （1）废水 本项目生活污水经隔油池、化粪池预处理达到广德市第二污水处理厂接管标准后进入广德市第二污水处理厂处理达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中一级A 标准后排放，最终排入无量溪河，对地表水的环境影响很小。 （2）废气 3#生产车间产生的有机废气分别经两级活性炭吸附装置处理后经1根15m高的排气筒高空排放，废气的排放能够满足天津市地方标准《工业企业挥发性有机物排放控制标准》（DB12/524-2014）表2中“塑料制品制造”及表5中“其他行业”要求，对周边环境影响较小。金属框架焊接烟尘通过移动式除尘设备处理后可以满足《大气污染物综合排放标准》（GB16297-1996）中二级标准和无组织排放监控浓度限值要求。 （3）噪声
阳极氧化 产品名称：阳极氧化后 产品编号： 备注： 阳极氧化是铝及其合金通过电化学方法在其表面形成转化膜的过程。常规铝氧化膜可以满足顾客对铝表面从外观到性能的绝大多数渴求。 常规铝阳极氧化膜的优势: a、抗（大气）侵蚀能力可与不锈钢相比 b、表面硬度高150～300HV 减少了擦划可能 c、电绝缘性电击穿电位达1000V可与瓷器相比 d、装饰性优良着色膜颜色达数十种，这些被改性的染料，其 耐久性已达到满意。 e、氧化膜的更多优势多孔氧化膜可以进行化学着色、电解着色以及 自然发色工艺获得数十种不同的着色表面，并可以套字、套图案和作画，还可 以吸附、香料、光粉等等，制成各种功能性氧化膜。 阳极氧化膜主要应用领域 国防工业、汽车工业、航空航天工程、制药工业、电子及机电一体化产业、医疗器械、运动器材、装饰与装潢产业、工业标牌、仪表面板等。 阳极氧化膜着色方法分类 1、化学着色法 包括有机染料着色和无机着色两类
有机着色：颜色鲜艳、工艺简单、成本低，可着出几十种至上百种颜色。 缺点：不耐日光，耐老化性能差。 无机着色：着色膜较暗，稳定性好。 缺点：颜色范围窄，除金黄色外其它很少采用。 2、电解着色 颜色牢固性好，适宜户外使用，耐久性可达20年以上。 缺点：色掉单一、多为金黄——青铜——古铜色，成本高。 3、自然发色 色泽牢固，耐候性好，耐久性可达20年以上。 缺点：对合金选择性高，着色一致性差。 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 产品名称： 阳极氧化前 产品编号： 编号一 备 注： 铝阳化氧化（综合）生产能力: 槽液的容量
1 前言 铝及其合金材料由于其高的强度/重量比，易成型加工以及优异的物理、化学性能，成为目前工业中使用量仅次于钢铁的第二大类金属材料。然而，铝合金材料硬度低、耐磨性差，常发生磨蚀破损，因此，铝合金在使用前往往需经过相应的表面处理以满足其对环境的适应性和安全性，减少磨蚀，延长其使用寿命。在工业上越来越广泛地采用阳极氧化的方法在铝表面形成厚而致密的氧化膜层，以显著改变铝合金的耐蚀性，提高硬度、耐磨性和装饰性能。 阳极氧化是国现代最基本和最通用的铝合金表面处理的方法。阳极氧化可分为普通阳极氧化和硬质阳极氧化。铝及铝合金电解着色所获得的色膜具有良好的耐磨、耐晒、耐热和耐蚀性，广泛应用于现代建筑铝型材的装饰防蚀。然而，铝阳极氧化膜具有很高孔隙率和吸附能力，容易受污染和腐蚀介质侵蚀，心须进行封孔处理，以提高耐蚀性、抗污染能力和固定色素体。 2 铝及铝合金的阳极氧化 2.1 普通阳极氧化 铝及其合金经普通阳极氧化可在其表面形成一层Al2O3膜，使用不同的阳极氧化液，得到的Al2O3膜结构不同。阳极氧化时，铝表面的氧化膜的成长包含两个过程：膜的电化学生成和化学溶解过程。只有膜的成长速度大于溶解速度时，氧化膜才能成长、加厚。普通阳极氧化主要有硫酸阳极氧化、铬酸阳极氧化、草酸阳极氧化和磷酸阳极氧化等，以下介绍一些普通阳极氧化新工艺[骐骥导航https://www.doczj.com/doc/046088323.html,：机械网址导航]。 2.1.1 宽温快速阳极氧化[1] 硫酸阳极氧化电解液的温度要求在23℃以下，当溶液的温度高于25℃时，氧化膜变得疏松、厚度薄、硬度低、耐磨性差，因此在原硫酸溶液中加入氧化添加剂对原工艺进行改进，改进后的溶液配方为： 硫酸（ρ＝1.84g／cm3）150－200g／ L（最佳值160g／L） CK－LY添加剂20－35g ／L （最佳值30g／L） 铝离子 0.5－20g ／L （最佳值5g／L） CK－LY氧化添加剂包括特定的有机酸和导电盐，前者能提高电解液的工作温度，抑制阳极氧化膜的化学溶解，在较高的温度下对抑制氧化膜疏松有良好的作用；后者能增强电解液的导电性，提高电流密度，加快成膜速度。该添加剂溶于硫酸电解液，对电解液中的金属离子有络合作用，使溶液中铝离子的容忍量提高，氧化液的寿命延长，操作温度可达30℃以上，而普通硫酸氧化工艺21℃以上就必须开冷水机；同时减少了氧化时间，并可获得高质量的氧化膜。 2.1.2 硼酸－硫酸阳极氧化[2] 硼酸－硫酸阳极氧化是取代铬酸阳极氧化的一种薄层阳极氧化新工艺。硼酸－硫酸阳极氧化溶液的组成为：45g/L H2SO4＋8g/L H3BO3。 阳极氧化膜退膜溶液：按ASTMB137(美国实验材料标准)规定溶液，即：20g/L CrO3＋3 5mL/L H3PO4。
电子元器件高速连续电镀设备及工艺介绍 随着电于信息技术的高速发展，近年来，电子元器件的需求量迅速增长，而且大多数的元器件都需要经过电镀处理。 从国际电子元器件产品的发展情况来看，七十年代主要以日本及欧美为主电子元器件的生产制造重心转移到了新加坡、台湾、香港等地区；然而进入九十年代后，其发展重心逐步转移向了中国大陆，大批外商在中国设厂。他们在给我们带来市场的同时，也引入了许多先进的生产设备及工艺。因此，国内电子元器件电镀的生产工艺近年来迅速向国际先进技术水平靠拢，其最突出的就是采用高速连续电镀自动生产线生产。 本文从电子元器件产品的电镀需求出发，对高速连续电镀线的特点、类型及电镀工艺条件作简单的介绍。 2 电子元器件电镀的特点及要求 2．1镀件尺寸小，批量大，要求采用低成本、高效率的电镀生产方式。 2．2镀层要求高 2．2．1电镀元器件一般为功能性镀层，有其特殊的可焊性、导电率等要求，最主要镀种为：Ag、Au、Sn／Pb、Ni等。 2．2．2许多元件对其电镀位置有严格的要求，要求局部电镀。如SOT-23半导体塑封引线框架，其要求局部镀银的宽度范围为1．1±0．1mm。 2．2．3有些元件要求在同一零件的不同位置镀不同的镀层。如：接插件需一端镀金，另一端镀锡铅；有些半导体引线框架局部镀镍、局部镀银等。 2．2．4电子元器件电镀中大量采用高速连续自动线来满足以上要求。 3 高速连续电镀自动线的特点 3．1镀速快、效率高 采用高速度镀液，可在高电流密度下电镀，如高速镀银，一般控制在60-100ASD，最高时可达到300ASD。电镀线的镀速，一般可达到7—8m／min，对有些产品甚至
本技术公开了一种铝合金电解着色方法，包括：S01，前处理：将铝合金材料表面清洗干净后在活化液中进行电解活化；S02，一次电解着色：对铝合金在一次电解着色液中进行直流电解着色，着色温度为2025℃，着色的恒电流密度为0.60.8A/dm2，着色时长为13min，采用石墨电极；S03，二次电解着色：对完成了S02步骤的铝合金在二次电解着色液中进行交流电解着色，着色温度为2025℃，着色的电流密度为0.30.6A/dm2，着色时长为813min，采用铝板电极。本技术提供了一种能够均匀进行着色的铝合金电解着色方法，该着色方法利用两次电解着色的工艺过程，使着色层更均匀、稳定、硬度更高，且铝合金着色层最终呈现质感佳的黑色着色层，适合用于高端铝合金外观件的制备过程。 权利要求书 1.一种铝合金电解着色方法，其特征在于包括如下步骤： S01，前处理：将铝合金材料表面清洗干净后在活化液中进行电解活化，所述活化液的组分含量为浓硫酸2-5g/L、磷酸40-55g/L、铬酸0.2-0.3g/L，余量为水；活化温度为65-70℃，电解时间为15-30s，电流密度为0.1-0.15 A/dm2； S02，一次电解着色：对铝合金在一次电解着色液中进行直流电解着色，所述一次电解着色液组分含量为硼酸28-32g/L、七水硫酸镍35-50 g/L、硫酸钴25-30 g/L、磺基水杨酸5-8 g/L、硫酸亚硝酸根五氨合钴2-3g/L，余量为水；利用0.1-0.5wt%稀硫酸和氨水调节pH值在4.0-4.5范围内，着色温度为20-25℃，着色的恒电流密度为0.6-0.8A/dm2，着色时长为1-3min，采用石墨电极； S03，二次电解着色：对完成了S02步骤的铝合金在二次电解着色液中进行交流电解着色，所述二次电解着色液组分含量为硫酸钴12-18 g/L、硫酸铵8-10 g/L、硼酸12-18 g/L、浓硫酸25-30 g/L、硫酸铝8-10 g/L、硫酸五氨水合钴3-5 g/L，余量为水；利用0.1-0.5wt%稀硫酸和氨水调节pH值在4.2-4.5范围内，着色温度为20-25℃，着色的电流密度为0.3-0.6A/dm2，着色时长为8-13min，采用铝板电极。
浏览字体：大中小铝及合金阳极氧化着色现状和发展趋势 1 前言 铝及其合金材料由于其高的强度/重量比，易成型加工以及优异的物理、化学性能，成为目前工业中使用量仅次于钢铁的第二大类金属材料。然而，铝合金材料硬度低、耐磨性差，常发生磨蚀破损，因此，铝合金在使用前往往需经过相应的表面处理以满足其对环境的适应性和安全性，减少磨蚀，延长其使用寿命。在工业上越来越广泛地采用阳极氧化的方法在铝表面形成厚而致密的氧化膜层，以显著改变铝合金的耐蚀性，提高硬度、耐磨性和装饰性能。 阳极氧化是国现代最基本和最通用的铝合金表面处理的方法。阳极氧化可分为普通阳极氧化和硬质阳极氧化。铝及铝合金电解着色所获得的色膜具有良好的耐磨、耐晒、耐热和耐蚀性，广泛应用于现代建筑铝型材的装饰防蚀。然而，铝阳极氧化膜具有很高孔隙率和吸附能力，容易受污染和腐蚀介质侵蚀，心须进行封孔处理，以提高耐蚀性、抗污染能力和固定色素体。 2 铝及铝合金的阳极氧化 2.1 普通阳极氧化 硫酸（ρ＝1.84g／cm3）150－200g／L（最佳值160g／L） CK－LY添加剂20－35g／L （最佳值30g／L） 铝离子 0.5－20g／L （最佳值5g／L） CK－LY氧化添加剂包括特定的有机酸和导电盐，前者能提高电解液的工作温度，抑制阳极氧化膜的化学溶解，在较高的温度下对抑制氧化膜疏松有良好的作用；后者能增强电解液的导电性，提高电流密度，加快成膜速度。该添加剂溶于硫酸电解液，对电解液中的金属离子有络合作用，使溶液中铝离子的容忍量提高，氧化液的寿命延长，操作温度可达30℃以上，而普通硫酸氧化工艺21℃以上就必须开冷水机；同时减少了氧化时间，并可获得高质量的氧化膜。 2.1.2 硼酸－硫酸阳极氧化[2] 硼酸－硫酸阳极氧化是取代铬酸阳极氧化的一种薄层阳极氧化新工艺。硼酸－硫 酸阳极氧化溶液的组成为：45g/L H 2SO 4 ＋8g/L H 3 BO 3 。 阳极氧化膜退膜溶液：按ASTMB137(美国实验材料标准)规定溶液，即：20g/L CrO 3 ＋35mL/L H 3PO 4 。 2.1.3 其它方面工艺的改进 巩运兰等对铝在铬酸中高电压阳极氧化进行了研究[3]，结果表明，铬酸体系高电压阳极氧化得到的氧化膜多孔，膜孔径极不规整，呈树枝状，浓度对孔径和膜厚都有影响。
一、电镀设备辅助设施自动化控制 电镀生产线的电镀设备、电源设备、热交换系统等辅助设施自动控制系统的日臻完善，自动线的自动化程度将进一步向智能化方向发展。 1.1温度控制特点 (1)电镀过程中，工艺温度控制是很重要的，如果温度起伏过大，不但造成电力能源的浪费，对于产品质量也有很大的影响。采用PID 模糊控制，则可以有效地减少甚至避免这些问题。在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节。 PID控制器就是根据系统误差，利用比例、积分、微分计算出控制量进行控制，以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。 (2)加热系统配套液位控制装置、自动补水装置，在液面低于设定液位后系统进行自动液位补充，合理保护系统，防止加热管干烧;同时，每个电加热系统都有可靠的接地保护措施，避免出现安全事故。 (3)人机界面上设置预加热功能，进行预加热时间设置，对于温度要求较高的工艺，实现预加热系统管理，将大大提高设备的生产效率。 1.2整流器控制特点： 生产线配套整流器通常包括高频开关电源、可控硅整流器、单脉冲电源及双脉冲电源等。具有以下特点： (1)、具有输入电流缺相、过电压、风机过热、主变压器超温、启动和运行电流过大、逆相序保护、输出端过流截止、短路、超温及输人电源等多种自动保护功能，且具有定时关机和故障报警并自动保护功能。整流器在自动工作状态下，电流或电压输出值、爬升时间、平稳时间、工作模式等参数由人机界面设定参数后，计算机与PLC构成闭环控制，由计算机进行全自动控制; (2)、整流器具备远程控制及本地面板控制功能，并可进行切换。远程控制时，能在人机界面上进行电压、电流的设置和显示;本地控制时，在整流器面板(或远控)上进行电压、电流的设置和显示。
铝及铝合金阳极氧化着色工艺流程及原辅材料 铝及铝合金阳极氧化着色工艺规程 1、工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库 2、装挂： 2.1装挂前的准备。 2.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 2.1.2准备好导电用的铝片和铝丝。 2.1.3检查气动工具及相关设备是否正常。 2.1.4核对流转单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 2.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材水平宽度的1.2倍左右，白料间距控制在型材宽度的1倍左右。 2.1.6选择合适的挂具，确保正、副挂具的挂钩数与型材的装挂支数一致。 2.2装挂： 2.2.1装挂时应先挂最上面一支，再固定最下面一支，然后将其余型材均匀排布在中间、并旋紧所有铝螺丝。 2.2.2装挂前在型材与铝螺丝间夹放铝片，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 2.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 2.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。 2.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。 2.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 2.2.7选用副杆挂具时，优先选用插杆，采用铝丝绑扎时，一定要间隔均匀，露头应小于25mm。 2.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 2.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。 2.2.10装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。 2.2.11剔除不合格型材后，必须按订单支数及时补足。 2.2.12装挂区的型材不宜存放太久，以防废气腐蚀型材表面。 2.2.13认真填写《装挂记录》和《氧化工艺流程卡》上装挂部分的记录，准确计算填写每挂氧化面积，随时核对订单，确保型号、支数、颜色不出差错。 2.2.14认真做好交接班手续和工作区的环境卫生。 3、氧化台生产前的准备工作： 3.1检查各工艺槽的液面高度，根据化验报告单调整各槽液浓度，确保槽液始终符合工艺要求，并经常清除槽液中的污物。 3.2检查行车、冷冻机、整流器、循环酸泵、水泵、转移车、固化炉等设备是否正常，如有异常应及时排除，严禁带病运行。 3.3检查纯水洗槽和自来水洗槽的PH（或电导率）和洁净度、不符合工艺要求的应及时更换或补水溢流。
电镀设备新方向：全自动龙门式电镀生产线的优势分析电镀生产线按照电镀方式来又可以分为挂镀生产线、滚镀生产线、连续镀电镀生产线、刷镀生产线等等。可以利用电解工艺,将各种金属或合金沉积在镀件表面,形成金属镀层。 全自动龙门式电镀生产线适用于贵金属电镀，如镀镍、镀银、镀金等，可用于各种膜厚的电镀、清洗处理等。整套设备包括必须要有的的电镀槽、水槽以及电镀生产线应配置的设备（包括整流电源、燃油加热炉、工业纯水机、冷冻机以及废气处理抽风系统等）。 全自动龙门式电镀生产线设备的特点： 1、上料方式简单，极大地减轻工人的劳动强度; 2、全自动龙门式电镀生产线采用先进的PLC控制系统，人机界面触摸屏操作系统，全自动龙门式电镀生产线运行平稳，停车准确; 3、生产线的设计合理，结构紧凑，占地面积小，并可使工作环境大为改善; 4、全自动龙门式电镀生产线可在半自动-全自动状态相互转换，自动化程度高； 5、行车路轨可分高轨和低轨两种，高轨支架具有吊车水平运行速度快，占用生产场地面积少的特点，但造价相对较高;低轨支架具有现场安装时间短，清洁轨道方便，造价相对较低的特点，但吊车运行速度不宜过快。 6、可给全自动龙门式电镀生产线添加装防撞装置，减少运行过程中对人的伤害，防止工伤的发生；
以下是陕西瑞特热工公司关全自动龙门式电镀生产线的优势分析： 除了我公司会根据情况派技术在前期现场考察、使用工况等服务优势之外，还具有其他公司所没有的优势： 优质选材：优质全自动龙门式电镀生产线设备的前提就是使用上好的材质进行设备加工制造。我企业会对所有的来料、零配件和整个生产过程的质量进行严格控制，以确保生产出高品质的全自动龙门式电镀生产线。 经典品质：陕西瑞特历经十年电镀行业的洗刷，完全总结出自己设计更为合理、操作更加便利、使用更高性价比的设备。 军工资质：在陕西瑞特发展历程中，虽然合作伙伴多是要求比较严格的军工企业为主，但是我们的全自动龙门式电镀生产线等设备均经住了考验，不仅长期与军工企业合作，更在2011年获得“军工重点工程配套厂商”。 职工素养： 设计员：由三十年技术总工引领，团队携程合作近十年。所有项目设计秉承环保、高效、低成本、长发展的原则。在客户对设备认识较少的情况下，会拿出多种适合顾客发展、经济适用以及高效品质的方案，给客户讲清，然后做出完全适合客户的电镀生产线。 生产员：企业针对员工定期进行职业技术考察，时刻提醒员工保持强烈的生产工艺知识、强烈的质量意识和自我检查意识。 先进设备：整套的全自动龙门式电镀生产线设备制作虽无较高的精度要求，但我企业的加工设备都是更为先进的，如塑料剪板机、折弯成型机、数控折弯机、剪板机以及各种等离子切割机、氩弧焊机、电焊机等制造设备。确保了每一次出厂产品都是其他厂家所难以相比的。
铝合金的阳极氧化及电解着色工艺 铝合金阳极氧化电解着色是铝合金表面处理中重要的方法之一。将铝合金置于适当的电解液中作为阳极通电处理，表面会生成厚度为几个至几十个微米的阳极氧化膜，氧化膜的表面是多孔蜂窝状的。上世纪60年代，人们开始利用氧化膜的多孔性，将阳极氧化和电沉积技术相结合发明了电解着色技术。铝合金阳极氧化电解着色技术最初起源于欧洲，由于该工艺操作简便、工艺简单、成本低廉，广泛应用于汽车、航空、造船、机械、建筑和日常生活等多方面。我国的电解着色技术开始于上世纪80年代，一直以来都是镍盐、锡盐电解着色工艺，由于颜色单一、着色液的稳定性和分散性差等问题一直没有得到很好解决，而且随着时代的进步，工业上对电解着色的工艺条件和应用要求越来越高，为了满足市场的需要，鑫申金属研究人员一直在做着不懈的努力。 1.1铝的性能和用途 铝(Afuminum)是自然界中分布最广，储量最多的元素之一，广泛分布于岩石、泥土和动、植物体内，其含量约占地壳总质量的8.2%，仅次于氧和硅，比铁(约占2.1%)、镁(约占2.1%)和钛(约占0.6%)的总和还要多川。1854年，法国化学家德维尔把铝矾土、木炭、食盐混合，通人氯气后加热得到NaCI，AIC13复盐，再将此复盐与过量的钠熔融，得到了金属铝。这时的铝生产工艺复杂，成本高，应用非常有限，直到1886年，美国的豪尔和法国的海朗特，分别独立地电解熔融的铝矾土和冰晶石的混合物制得了金属铝，奠定了今天大规
模生产铝的基础。一个世纪的历史进程中，铝的产量急剧上升，到了20世纪60年代，铝在全世界有色金属产量上超过了铜而位居首位，它的用途涉及到许多领域，大至国防、航天、电力、通讯等，小到锅碗瓢盆等生活用品。它的化合物用途非常广泛，不同的含铝化合物在医药、有机合成、石油精炼等方面发挥着重要的作用。纯的铝很软，强度不大，有着良好的延展性，可拉成细丝和轧成箔片，大量用于制造电线、电缆、无线电工业以及包装业。它的导电能力约为铜的三分之二，但由于其密度仅为铜的三分之一。铝的导热能力比铁大三倍，工业上常用铝制造各种热交换器、散热材料等，家庭使用的许多炊具也由铝制成。与铁相比，它还不易锈蚀，延长了使用寿命。铝粉具有银白色的光泽，常和其它物质混合用作涂料，刷在铁制品的表面，保护铁制品免遭腐蚀，而且美观。在纯铝中添加Cu、Mg、Mn、Zn、Si、Ni、Ti、Cr等元素，能生产出满足各种性能和用途要求的铝合金。与其它金属相比，铝具有一系列比其他有色金属、钢铁、塑料和木材等更加优良的特性，鑫申金属研发生产出来的铝密度小、仅为2.7g/L，约为铜或钢的1/3;良好的耐蚀性和耐候性;良好的塑性和加工性能;良好的导热性和导电性;良好的耐温性能，对光热电波的反射率高、表面性能好;无磁性;基本无毒;有吸音性;耐酸性好;防核辐射性能好;弹性系数小;良好的力学性能;良好的铸造性能和焊接性能;良好的撞击性等。因此，铝材在航天、航海、航空、汽车、交通运输、桥梁、建筑、电气电子、能源动力、冶金化工、农业排灌、机械制造、包装防腐、电器家具、日用文体等各个领域都获得了十分广泛的应用。

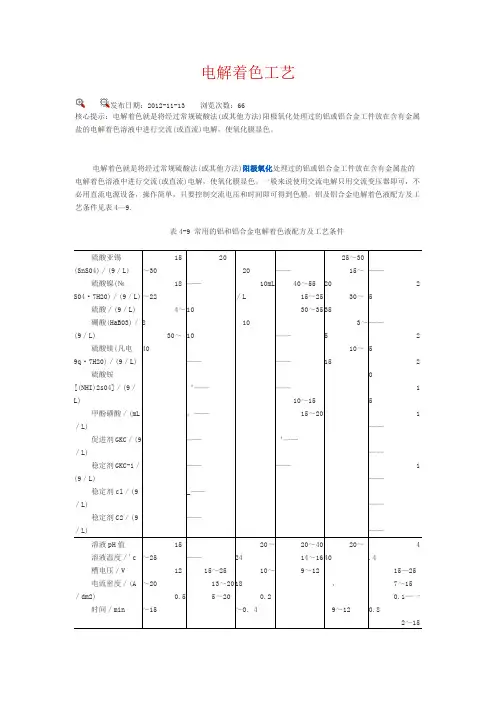

电解着色工艺 发布日期：2012-11-13 浏览次数：66 核心提示：电解着色就是将经过常规硫酸法(或其他方法)阳极氧化处理过的铝或铝合金工件放在含有金属盐的电解着色溶液中进行交流(或直流)电解，使氧化膜显色。 电解着色就是将经过常规硫酸法(或其他方法)阳极氧化处理过的铝或铝合金工件放在含有金属盐的电解着色溶液中进行交流(或直流)电解，使氧化膜显色。一般来说使用交流电解只用交流变压器即可，不必用直流电源设备，操作简单，只要控制交流电压和时间即可得到色膜。铝及铝合金电解着色液配方及工艺条件见表4—9. 表4-9 常用的铝和铝合金电解着色液配方及工艺条件
实际上很多种金属的无机盐溶液都可以做为电解着色液，溶液的配方及工艺也有很多种。国内常用的主要是镍盐、锡盐和钴盐为主盐或者这三种盐组合而成的着色液。其中亚锡盐的着色最容易掌握，也比较简单，所得色泽范围也较宽，只要控制着色时间，就可以得到由青铜色到黄色到古铜色、棕色，最后为黑色的各种颜色，而且色泽很均匀一致，但是槽液不稳定，亚锡离子(Sn2+)很容易氧化成锡离子(Snt+)形成白色沉淀，故必须加入稳定剂防止其氧化沉淀过快。作者20世纪80年代在南海、顺德一带几家铝型材厂就是采取亚锡盐着色并添加稳定剂，后来也有改用镍盐为主的着色液。镍盐着色液稳定性比较好，污染敏感性也较少，成本相对也较低，但是着色的范围较窄，尤其是深黑色很难得到颜色的均一性，有时也不好控制。 交流电解着色的处理过程中，铝及铝合金工件经阳极氧化后，要清洗干净氧化的酸液，然后马上放进着色槽着色。在空气中停留的时间不能过长，如未能马上进入着色槽，应浸泡在洁净的清水中，避免被空气氧化。进入着色槽后，不要马上通电，应先静置1"一2min，电压用调压器控制由零开始慢慢升高，并在lmin内调至规定的着色电压值。亚锡盐或镍盐交流电解着色可以得到由青铜到黑色由浅至深的各种颜色。色泽的控制通常是恒定电压，然后控制着色时间。也可以使电压及时间同时改变的方法。一般是电压低或时间短，颜色则浅，电压高、时间长，则颜色深。
垂直连续电镀线完胜传统龙门线助推PCB业健康发展 随着电子设备向品种多样化，功能多元化，产品最小化发展,电路板制造业面临设备更精密、技术更先进的挑战。 宇宙集团作为印制电路板行业中专业的湿流程设备生产企业，直面行业当前挑战，正逐步引入工业4.0智能生产模式，自主研发、生产垂直连续电镀线（VCP）设备。自2011年至今，短短数年间，VCP销售数量已超过121条，广泛应用于全板电镀、图形电镀、填孔/半填孔电镀、软板电镀等工艺。 据悉，宇宙VCP线的设计理念是在传统龙门电镀线的基础上更新优化而来，较传统的龙门电镀线更具有优势： 上下料装置：宇宙VCP线采用自动上下料设计，最短出料周期只有8秒； 而传统龙门线只能手动上下料，所需操作员甚多，劳动强度高，人员流失快，易导致用工荒。 传动结构：宇宙VCP线采用链条式与活动阴极挂架相结合的传动方式，挂架传动更平稳，导通性更好。且具有少碰撞，低噪音等特点；而传统龙门线，天车移动、碰撞，震动马达的响声，无不产生严重的噪音污染。 加铜球装置：宇宙VCP线为在线式加铜球设计，可随时添加铜球，无需停机，操作极其方便，且铜球不会掉进铜槽； 而传统的龙门线，需停机添加铜球，极不方便，且铜球易掉入铜槽内，效率低，影响产能。
生产环境：宇宙VCP线在同产能条件下，药水与空气接触面积小(仅为传统龙门线的1/3)，采用侧喷射流搅拌，废气产生少，故所需抽风量小，能耗低，且设备密闭式顶部抽气设计，大大减少气体外泄，工作环境安全舒适； 而传统龙门线大都为全敞开式，密闭性很难做到VCP的效果，由于镀铜槽数量多，且裸露的药水表面积大，加上空气搅拌，挂架频繁升降移动产生了大量废气，整个车间经常弥漫着有害气体，严重影响员工身体健康，需配置大功率抽风系统才能使环境稍有改善，能耗高，保守估计是VCP线的2倍以上。 过程管控：宇宙VCP线铜槽全部连通，且循环均匀，整体相当于一个铜槽，在过程管控时，只需随机抽取一个或几个铜槽内的药液即可，分析简单快捷； 而传统龙门线，铜槽数量多，各铜槽为单独作业，相互不连通，在过程管控时，需对每一个铜槽进行取样分析，过程繁琐工作量大。 机身材质：宇宙VCP线主体采用V0级阻燃材质PVC制造，遇火最多烧黑不燃烧，有效防止火灾发生，所谓预防为主既是如此；而传统龙门线普遍采用普通的PP材质制作，PP材质不只是容易燃烧更有助然效果，纵观过往板厂发生的火灾，大都由电镀车间引起，而这种易燃的PP材质则是引发火灾的罪魁祸首之一；
铝氧化有机染色与电解着色的区别 铝氧化有机染色与电解着色之区别铝是一种轻、柔之有色金属，在空气中极易氧化，所以人们想出一个办法，那就是铝氧化工艺，在它外层生长出保护膜，使之经久耐用，并可染成缤纷多彩的颜色，赏心悦目。 铝阳极处理原理，就是在铝及其合金所制成的物件上作成装饰及保护膜的一种过程。在铝上形成的氧化铝薄膜的制成过程是以直流电在足够的电压下经过一种适合的硫酸电解质，其中物件铝是阳极，并由另一种材料（鉛或专用石墨板）作阴极，通电一定时间逐渐生长出所需要厚度的氧化薄膜。薄膜生产出来以后，除有些铝本色不需要处理以外，下一步就要进行着色处理，一般来说铝之着色主要分以下几种： 1．有机染色 2．无机染色 3．电解着色 4．电镀着色 下面我们主要讨论常用的有机染色及电解着色的原理、优缺点以及使用的产品场合： 1．电解着色膜以硫酸一次电解的透明阳极氧化膜为基础，在含金属盐的溶液中用交流进行电解着色的氧化膜（也叫二次电解膜）其电解着色膜的耐候性、耐光性及使用寿命比染色膜好得多，其能耗与着色成本又远低于整体着色膜。目前广泛用于建筑铝型材着色，但电
解着色色调单调，通常仅有古铜色、黑色、金黄色、枣红色等几种。且操作不易控制。 2．有机染色，有机染色基于物质的吸附理论，吸附有物理吸附及化学吸附之分，物理吸附是分子或离子以静电力方式的吸附；化学吸附，以化学力方式的吸附，这两者结合起来产生有机染色，通常在一定温度下进行。由于阳极氧化膜孔隙率高，吸附能力强容易有机染色，这种方法上色快，色泽鲜艳、操作简便，染色后经封孔处理，染料能牢固地附着在膜孔中，提高了膜层的防蚀能力、抗污能力，直至可以保持美丽的色泽，适用于那些不需要户外使用的大量铝制日用品，室内用铝制工业品以及装饰品等，外观色彩缤纷多样。满足现代社会人们审查及追美的情趣，提高产品市场的竟争能力。有机染色对氧化膜有一些特點及要求： 1．氧化膜层要具有足够的孔隙率 2．膜孔内壁保持一定的活性 3．铝在硫酸溶液中得到的阳极氧化膜无色而多孔，因此最适宜染色 4．氧化膜层必须有一定的厚度，较薄的膜層只能染上很浅的颜色 5．硬质阳极氧化膜以铬酸常规氧化膜层，均不适合有机染色 6．氧化膜层应完整、均匀、不应有划伤、砂眼、点腐蚀等缺陷7．膜层本身具有合适的颜色，且没有金相结构的差别，如晶粒大小不一或严重偏析等，因此对铝合金材料也有一定的要求，合金成

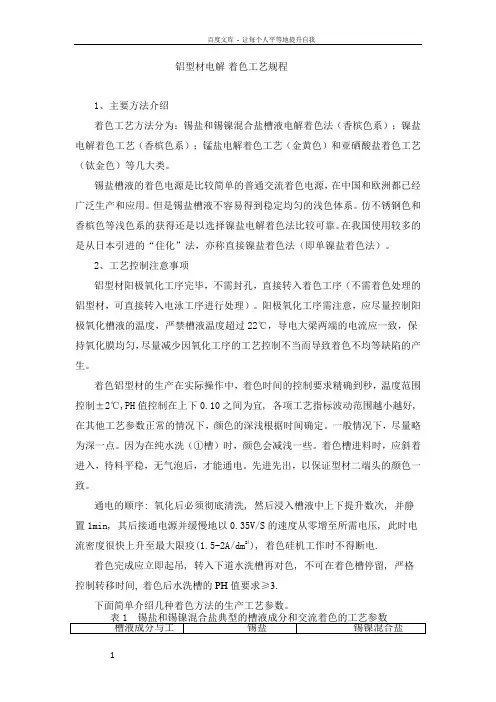

铝型材电解着色工艺规程 1、主要方法介绍 着色工艺方法分为：锡盐和锡镍混合盐槽液电解着色法（香槟色系）；镍盐电解着色工艺（香槟色系）；锰盐电解着色工艺（金黄色）和亚硒酸盐着色工艺（钛金色）等几大类。 锡盐槽液的着色电源是比较简单的普通交流着色电源，在中国和欧洲都已经广泛生产和应用。但是锡盐槽液不容易得到稳定均匀的浅色体系。仿不锈钢色和香槟色等浅色系的获得还是以选择镍盐电解着色法比较可靠。在我国使用较多的是从日本引进的“住化”法，亦称直接镍盐着色法（即单镍盐着色法）。 2、工艺控制注意事项 铝型材阳极氧化工序完毕，不需封孔，直接转入着色工序（不需着色处理的铝型材，可直接转入电泳工序进行处理）。阳极氧化工序需注意，应尽量控制阳极氧化槽液的温度，严禁槽液温度超过22℃，导电大梁两端的电流应一致，保持氧化膜均匀，尽量减少因氧化工序的工艺控制不当而导致着色不均等缺陷的产生。 着色铝型材的生产在实际操作中，着色时间的控制要求精确到秒，温度范围控制±2℃,PH值控制在上下0.10之间为宜,各项工艺指标波动范围越小越好,在其他工艺参数正常的情况下，颜色的深浅根据时间确定。一般情况下，尽量略为深一点。因为在纯水洗（①槽）时，颜色会减浅一些。着色槽进料时，应斜着进入，待料平稳，无气泡后，才能通电。先进先出，以保证型材二端头的颜色一致。 通电的顺序:氧化后必须彻底清洗,然后浸入槽液中上下提升数次,并静置1min,其后接通电源并缓慢地以0.35V/S的速度从零增至所需电压,此时电流密度很快上升至最大限疫(1.5-2A/dm2)),着色硅机工作时不得断电. 着色完成应立即起吊,转入下道水洗槽再对色,不可在着色槽停留,严格控制转移时间, 着色后水洗槽的PH值要求≥3. 下面简单介绍几种着色方法的生产工艺参数。
铝合金挤压材的着色方法 铝合金挤压材的着色方法有电解着色、化学染色和自然显色（整体着色）等3种。建筑铝门窗主要采用电解着色，化学染色用于室内装饰和工艺品，自然显色在早期使用过，目前国内外已基本不用这个技术。在电解着色过程中，电化学还原生成的金属（也可能是氧化物）微粒沉积在氧化膜微孔的底部，颜色并不是沉积物的颜色，而是沉积的微粒对人射光散射的结果。化学染色是无机或有机染料吸附在氧化膜微孔的顶部，颜色就是染料本身的颜色。电解着色成本低，而且具有很好的耐候性等使用性能。化学染色的色彩丰富多彩，但室外使用容易变色。 （1）香槟色。在电解着色铝型材中，香槟色等浅色系占了大约一半。早期采用锡盐或锡镍盐，最近两年来单镍盐以其色调稳定渐占上风。 香槟色地颜色深浅和色调方面差别较大，这不仅是由镍盐与锡盐不同引起的，而且与合金状态、电源设备、工艺参数、槽液成分和工厂生产水质等许多因素有关。因此不同厂家很难生产出完全相同的香槟色和仿不锈钢色。生产香槟色产品的工艺操作要点如下： 1）合理绑料，一般凹槽向上，装饰面向上或对着电极。绑料斜度不够会引起上下面色差和下表面气泡。电极间距不够会引起直立平面色差。绑料时电接触不良会造成一挂料上型材之间的色差和绑料处退色。 2）着色槽中超过挂料区的对电极，应撤除或用塑料板遮挡，以免周边颜色加深。 3）料挂入着色槽时，先不通电，浸泡1~2min，有利于着色微粒进入孔底沉积，使颜色均匀不容易退色。 4）着香槟色等浅色系时，电压上升速度宜快（5~10s）。由于浅色系总着色时间较短，电压上升段的低电压时间过长，会造成型材凹槽颜色太浅。 5）着浅色由电压不应低于着古铜色电压。着色电压低，颜色分散性差，并且容易退色。 6）游离硫酸浓度应高一些，以提高槽液导电性，使颜色分散性更好。着浅色时虽然硫酸度高，但由于时间很短，不致腐蚀氧化膜的表面。 7）着色结束断电后，应迅速水洗，转移速度慢，会出现型材的深色或浅色带。 8）在锡盐着色的添加剂中，络合剂不同，颜色的底色不同。 9）注意冷封孔对于浅色系颜色的影响。 （2）金黄色（以锰酸钾为主盐）。锰酸盐着金黄色生产控制比较容易，如果随后进行电泳，则生产难度大一些。 锰酸盐着色生产的工艺操作要点如下：
铝氧化有机染色与电解着色之区别 铝是一种轻、柔之有色金属，在空气中极易氧化，所以人们想出一个办法，那就是铝氧化工艺，在它外层生长出保护膜，使之经久耐用，并可染成缤纷多彩的颜色，赏心悦目。铝阳极处理原理，就是在铝及其合金所制成的物件上作成装饰及保护膜的一种过程。在铝上形成的氧化铝薄膜的制成过程是以直流电在足够的电压下经过一种适合的硫酸电解质，其中物件铝是阳极，并由另一种材料（鉛或专用石墨板）作阴极，通电一定时间逐渐生长出所需要厚度的氧化薄膜。 薄膜生产出来以后，除有些铝本色不需要处理以外，下一步就要进行着色处理，一般来说铝之着色主要分以下几种： 1．有机染色 2．无机染色 3．电解着色 4．．电镀着色 下面我们主要讨论常用的有机染色及电解着色的原理、优缺点以及使用的产品场合：1．电解着色膜以硫酸一次电解的透明阳极氧化膜为基础，在含金属盐的溶液中用交流进行电解着色的氧化膜（也叫二次电解膜）其电解着色膜的耐候性、耐光性及使用寿命比染色膜好得多，其能耗与着色成本又远低于整体着色膜。目前广泛用于建筑铝型材着色，但电解着色色调单调，通常仅有古铜色、黑色、金黄色、枣红色等几种。 且操作不易控制。 2．有机染色，有机染色基于物质的吸附理论，吸附有物理吸附及化学吸附之分，物理吸附是分子或离子以静电力方式的吸附；化学吸附，以化学力方式的吸附，这两者结合起来产生有机染色，通常在一定温度下进行。由于阳极氧化膜孔隙率高，吸附能力强容易有机染色，这种方法上色快，色泽鲜艳、操作简便，染色后经封孔处理，染料能牢固地附着在膜孔中，提高了膜层的防蚀能力、抗污能力，直至可以保持美丽的色泽，适用于那些不需要户外使用的大量铝制日用品，室内用铝制工业品以及装饰品等，外观色彩缤纷多样。满足现代社会人们审查及追美的情趣，提高产品市场的竟争能力。有机染色对氧化膜有一些特點及要求： 1．氧化膜层要具有足够的孔隙率 2．膜孔内壁保持一定的活性 3．铝在硫酸溶液中得到的阳极氧化膜无色而多孔，因此最适宜染色 4．氧化膜层必须有一定的厚度，较薄的膜層只能染上很浅的颜色 5．硬质阳极氧化膜以铬酸常规氧化膜层，均不适合有机染色 6．氧化膜层应完整、均匀、不应有划伤、砂眼、点腐蚀等缺陷 7．膜层本身具有合适的颜色，且没有金相结构的差别，如晶粒大小不一或严重偏析等，因此对铝合金材料也有一定的要求，合金成分中硅、镁、锰、铁、铜、铬等含量过高时，往往会引起氧化膜暗哑，则在染色时产生色调变化。
电镀设备 一．电镀工艺的分类：酸性光亮铜电镀电镀镍/金电镀锡 二．工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干 三．流程说明： （一）浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定；②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面；③此处应使用C.P级硫酸； （二）全板电镀铜：又叫一次铜，板电，Panel-plating ①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力；硫酸含量多在180克/升，多者达到240克/升；硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果；铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/ DM2；铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统；③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加；检查过滤泵是否工作正常，有无漏气现象；每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸铜（1次/周），硫酸（1次/周），氯离子（2次/周）含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。2—0。5ASD电解6—8小时；每月应检查阳极的钛篮袋有无破损，破损者应及时更换；并检查阳极钛篮底部是否堆积有阳极泥，如有应及时清理干净；并用碳芯连续过滤6—8小时，同时低电流电解除杂；每半年左右具体根据槽液污染状况决定是否需要大处理（活性炭粉）；每两周要更换过滤泵的滤芯；] ④大处理程序：A.取出阳极，将阳极倒出，清洗阳极表面阳极膜，然后放在包装铜阳极的桶内，用微蚀剂粗化铜角表面至均匀粉红色即可，水洗冲干后，装入钛篮内，方入酸槽内备用B.将阳极钛篮和阳极袋放入10%碱液浸泡6—8小时，水洗冲干，再用5%稀硫酸浸泡，水洗冲干后备用；C.将槽液转移到备用槽内，加入1-3ml/L的30%的双氧水，开始加温，待温度加到65度左右打开空气搅拌，保温空气搅拌2-4小时；D.关掉空气搅拌，按3—5克/升将活性碳粉缓慢溶解到槽液中，待溶解彻底后，打开空气搅拌，如此保温2—4小时；E.关掉空气搅拌，加温，让活性碳粉慢慢沉淀至槽底；F.待温度降至40度左右，用10um的PP滤芯加助滤粉过滤槽液至清洗干净的工作槽内，打开空气搅拌，放入阳极，挂入电解板，按0。2-0。5ASD电流密度低电流电解6—8小时，G.经化验分析，调整槽中的硫酸，硫酸铜，氯离子含量至正常操作范围内；根据霍尔槽试验结果补充光剂；H.待电解板板面颜色均匀后，即可停止电解，然后按1-1。5ASD的电流密度进行电解生膜处理1-2小时，待阳极上生成一层均匀致密附着力良好的黑色磷膜即可；I.试镀OK.即可；⑤阳极铜球内含有0。3—0。6%的磷，主要目的是降低阳极溶解效率，减少铜粉的产生；⑥补充药品时，如添加量较大如硫酸铜，硫酸时；添加后应低电流电解一下；补加硫酸时应注意安全，补加量较大时（10升以上）应分几次缓慢补加；否则会造成槽液温度过高，光剂分解加快，污染槽液；⑦氯离子的补加应特别注意，因为氯离子含量特别低（30-90ppm）,补加时一定要用量筒或量杯称量准确后方可添加；1ml盐酸含氯离子约385ppm，⑧药品添加计算公式：硫酸铜（单位：公斤）=（75-X）×槽体积（升）/1000 硫酸（单位：升）=（10%-X）g/L×槽体积（升）或（单位：升）=（180-X）g/L×槽体积（升）/1840
