信号波形合成实验报告之欧阳家百创编

信号波形合成实验电路

欧阳家百（2021.03.07）

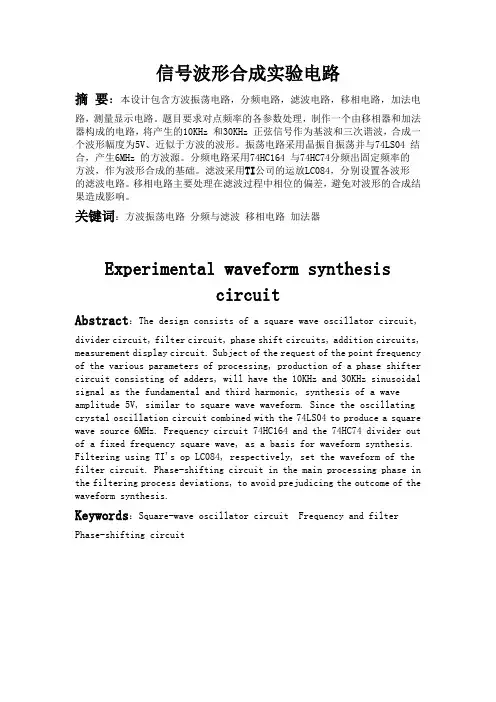

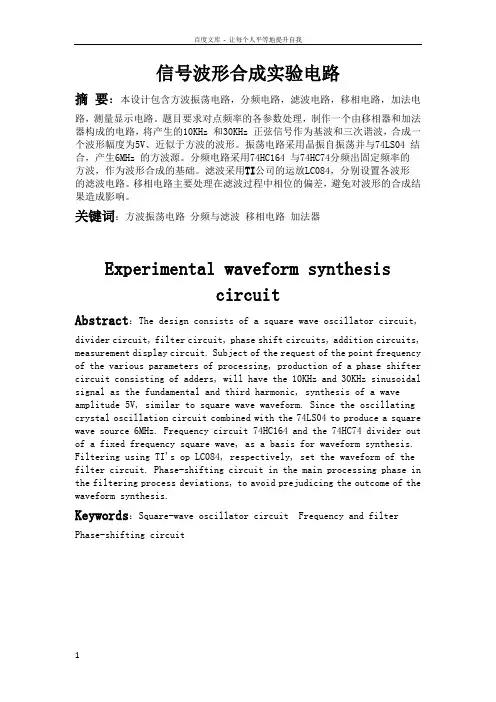

摘要：本设计包含方波振荡电路，分频电路，滤波电路，移相电路，加法电路，测量显示电路。题目要求对点频率的各参数处理，制作一个由移相器和加法器构成的电路，将产生的10KHz 和30KHz 正弦信号作为基波和三次谐波，合成一个波形幅度为5V、近似于方波的波形。振荡电路采用晶振自振荡并与74LS04 结

合，产生6MHz 的方波源。分频电路采用74HC164与74HC74分频出固定频率的

方波，作为波形合成的基础。滤波采用TI公司的运放LC084，分别设置各波形

的滤波电路。移相电路主要处理在滤波过程中相位的偏差，避免对波形的合成结

果造成影响。

关键词：方波振荡电路分频与滤波移相电路加法器

Experimental waveform synthesis circuit Abstract：The design consists of a square wave oscillator circuit, divider circuit, filtercircuit, phase shift circuits, addition circuits, measurement display circuit. Subject ofthe request of the point frequency of the various parameters of processing, productionof a phase shifter circuit consisting of adders, will have the 10KHz

and 30KHzsinusoidal signal as the fundamental and third harmonic, synthesis of a waveamplitude 5V, similar to square wave waveform. Since the oscillating crystaloscillation circuit combined with the 74LS04 to produce a square wave source 6MHz.Frequency circuit

74HC164 and the 74HC74 divider out of a fixed frequency squarewave, as a basis for waveform synthesis. Filtering using TI's op LC084, respectively,set the waveform of the filter circuit. Phase-shifting circuit in the main processingphase in the filtering process deviations, to avoid prejudicing the outcome of thewaveform synthesis. Keywords：Square-wave oscillator circuit Frequency and filter Phase-shiftingcircuit

1.课题技术指标

1.1 基本要求

对一个特定频率的方波进行变换并产生多个不同频率的正弦信号，再将这些正弦信号合成为近似方波。

设计制作一个特定频率的方波发生器，并在这个方波上进行必要的信号转换，分别产生10KHz、30KHz和50KHz的正弦波，然后对这三个正弦波进行频率合成，合成后产生目标信号为10KHz近似方波(如下图)。

1.2 附加要求

利用方波发生器进行信号转换后的10KHz、30KHz和50KHz的

正弦波进行频率合成，合成后产生目标信号为10KHz近似三角波。

1.3设计条件

2.系统设计

2.1 设计任务

设计制作一个电路，能够产生多个不同频率的正弦信号，并将这些信号

再合成为近似方波和其他信号。电路示意图如图1 所示：

2.2 系统框图

3.方法论证

3.1 信号发生器电路

方案一：数控振荡器（NCO）产生时间离散和幅度离散的正弦信号和余

弦信号，在模拟调制中，利用NCO 可以直接产生调频信号（FM），虽然结合FPGA 可以完成调频信号的输出，但是数控振荡器（NCO）的平台搭建需要时间。

方案二：采用非门与晶振组合成形成正反馈电路产生正反振荡，其中采用的6MHZ 的晶振是起滤波作用。只有6MHZ 频率的脉冲信号容易通过该正反馈电路，其它频率的信号被抑制。故电路表现为只有6MHZ 的方波信号。该电路输出稳定，容易搭建。

方案三：锁相环CD4046。CD4046是通用的CMOS锁相环集成电路，具有电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小的特点。产生的方波信号频率满足设计需要，并且波形理想。故本设计采用该方法实现方波振荡电路。

综上，选取方案二。

3.2分频电路

方案一：采用单片机与FPGA 结合，省去许多分立的逻辑集成电路，使电路的集成性和可靠性大大提高。另编程简单容易实现，且容易实现并可以产生固定频率的波形，并省去分频电路，是电路简化。但是FPGA 平台的搭建占用时间太长，不利于实现。

方案二：分频电路采用逻辑元件74164、7474、7404搭建而成。电路如下图所示：振荡电路所产生的频率为6MHz 的方波送到74164构成10分频电路，输出频率为600KHz 的方波。频率为600KHz 的方波再经74164构成10 分频，输出频率为60KHz、占空比50%的方波。频率为600KHz 的方波再经7416412分频，得到频率为50KHz、占空比50%的方波。同时60KHz 的方波经过7474二分频输出

30kHz、占空比50%的方波。60KHz再经74164六分频得到10KHz 的信号分频电路如下图所示。

采用方案二。

3.3滤波电路

方案一：采用LC 或RC 无源滤波，电路图如图6 所示，电路简单，参数

易于计算。但滤波效果差，而本题目只要给指定频率的波形滤波，并且达不

到题设要求。可以根据中心频率公式：

来匹配R、C 的参数。

图6 无源RC 低通滤波器

方案二：采用TI 公司提供的TLC084运算放大器，搭建一个带通有源

滤波器电路图如图7 所示

采用方案二。

3.4调幅电路

信号经滤波后得到完整的正弦波。调幅电路采用运放组成的反相输入比例放

大器.电路如下图11 所示。比例放大器的主要作用是调节基波、3 次波和5 次波

的峰峰值。

《解题思路》信号波形合成实验电路(2)

信号波形合成实验电路（C 题）设计任务：设计制作一个电路，能够产生多个不同频率的正弦信号，并将这些信号再合成为近似方波和其他信号。 1．基本要求（1）方波振荡器的信号经分频与滤波处理，同时产生频率为10kHz 和30kHz 的正弦波信号，这两种信号应具有确定的相位关系（要求2个信号来自同一信号源）；需要分频，所以振荡器产生150kHz 的信号。3分频得到50kHz ，5分频得到 30kHz 、15分频得到10kHz 。（2）产生的信号波形无明显失真，幅度峰峰值分别为6V 和2V ；方波的展开式：)7sin 7 15sin 513sin 31(sin 4)( ++++=t t t t h t f ωωωωπ 其中h 是方波的幅度（一半高度）h=2.36V ，方波高度4.71V 。采用RLC 串联谐振电路作为选频电路，对方波进行频谱分解。其中RLC 分别选：对于10kHz 的基波，1、10mH 、25.36nF 、Q=100；对于30kHz 的3次谐波，1、10mH 、2.8nF 、Q=100。采用低通开关电容滤波器TLC04，截止频率设为40kHz 需要2MHz 的时钟，20kHz 需要1MHz 的时钟。需要用运放组成带通滤波器。（3）制作一个由移相器和加法器构成的信号合成电路，将产生的10kHz 和 30kHz 正弦波信号，作为基波和3次谐波，合成一个近似方波，波形幅度为5V 。制作一个移相网络，使得两路信号同相，然后叠加即可（运放实现）。 2．发挥部分（1）再产生50kHz 的正弦信号作为5次谐波，参与信号合成，使合成的波形更接近于方波；用运放组成带通滤波器（运放实现）。（2）根据三角波谐波的组成关系，设计一个新的信号合成电路，将产生的 10kHz 、30kHz 等各个正弦信号，合成一个近似的三角波形；三角波的展开式)7sin 7 15sin 513sin 31(sin 8)(2222 +-+-=t t t t h t f ωωωωπ，将上一步中的3种波形按这一系数合成三角波。（3）设计制作一个能对各个正弦信号的幅度进行测量和数字显示的电路，测量误差不大于±5％；采用平均值检波电路检波，然后用AD 采集、显示即可（MCU 实现）。（4）其他。可以添加语音功能（ISD1420实现）。

DSP实验报告

一、综合实验内容和目的 1、实验目的 (1) 通过实验学习掌握TMS320F28335的浮点处理； (2) 学习并掌握A/D模块的使用方法； (3) 学习并掌握中断方式和查询方式的相关知识及其相互之间的转换； (4) 学习信号时域分析的方法，了解相关电量参数的计算方法； (5) 了解数字滤波的一些基本方法。 2、实验内容要求1：对给定的波形信号，采用TMS320F28335的浮点功能计算该信号的以下时域参数：信号的周期T，信号的均方根大小V rms、平均值V avg、峰-峰值V pp。其中，均方根V rms的计算公式如下： V= rms 式中N为采样点数，()u i为采样序列中的第i个采样点。要求2：所设计软件需要计算采样的波形周期个数，并控制采样点数大于1个波形周期，且小于3个波形周期大小。要求3：对采集的数据需要加一定的数字滤波。二、硬件电路相关硬件：TMS320F28335DSP实验箱，仿真器。

硬件结构图三、程序流程图 1、主程序流程图程序的主流程图2、子程序流程图

参数计算的流程图四、实验结果和分析 1、实验过程分析 (1) 使用的函数原型声明对ADC模件相关参数进行定义：ADC时钟预定标，使外设时钟HSPCLK 为25MHz，ADC模块时钟为12.5MHz，采样保持周期为16个ADC时钟。 (2) 定义全局变量根据程序需要，定义相关变量。主要有：ConversionCount、Voltage[1024]、Voltage1[1024]、Voltage2[1024]、filter_buf[N]、filter_i、Max、Min、T、temp、temp1、temp2、temp3、Num、V、Vav、Vpp、Vrm、fre。这些变量的声明请见报告后所附的源程序。 (3) 编写主函数完成系统寄存器及GPIO初始化；清除所有中断，初始化PIE向量表，将程

信号波形合成实验报告之欧阳家百创编

信号波形合成实验电路欧阳家百（2021.03.07）摘要：本设计包含方波振荡电路，分频电路，滤波电路，移相电路，加法电路，测量显示电路。题目要求对点频率的各参数处理，制作一个由移相器和加法器构成的电路，将产生的10KHz 和30KHz 正弦信号作为基波和三次谐波，合成一个波形幅度为5V、近似于方波的波形。振荡电路采用晶振自振荡并与74LS04 结合，产生6MHz 的方波源。分频电路采用74HC164与74HC74分频出固定频率的方波，作为波形合成的基础。滤波采用TI公司的运放LC084，分别设置各波形的滤波电路。移相电路主要处理在滤波过程中相位的偏差，避免对波形的合成结果造成影响。关键词：方波振荡电路分频与滤波移相电路加法器 Experimental waveform synthesis circuit Abstract：The design consists of a square wave oscillator circuit, divider circuit, filtercircuit, phase shift circuits, addition circuits, measurement display circuit. Subject ofthe request of the point frequency of the various parameters of processing, productionof a phase shifter circuit consisting of adders, will have the 10KHz

《数字信号处理》实验报告

数字信号处理》实验报告年级：2011 级班级：信通 4 班姓名：朱明贵学号： 111100443 老师：李娟福州大学 2013 年11 月

实验一快速傅里叶变换(FFT)及其应用一、实验目的 1. 在理论学习的基础上，通过本实验，加深对FFT的理解，熟悉MATLAB^的有关函数。 2. 熟悉应用FFT对典型信号进行频谱分析的方法。 3. 了解应用FFT进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT。 4. 熟悉应用FFT实现两个序列的线性卷积和相关的方法。二、实验类型演示型三、实验仪器装有MATLA爵言的计算机四、实验原理在各种信号序列中，有限长序列信号处理占有很重要地位，对有限长序列，我们可以使用离散Fouier变换(DFT)。这一变换不但可以很好的反映序列的频谱特性，而且易于用快速算法在计算机上实现，当序列x(n)的长度为N时，它的DFT定义为： JV-1 $生反变换为：如-器冃吋科— 有限长序列的DFT是其Z变换在单位圆上的等距采样，或者说是序列Fourier变换的等距采样，因此可以用于序列的谱分析。 FFT并不是与DFT不同的另一种变换，而是为了减少DFT运算次数的一种快速算法。它是对变换式进行一次次分解，使其成为若干小点数的组合，从而减少运算量。常用的FFT 是以2为基数的，其长度A - o它的效率高，程序简单，使用非常方便，当要变换的序列长度不等于2的整数次方时，为了使用以2为基数的FFT，可以用末位补零的方法，使其长度延长至2的整数次方。 (一)在运用DFT进行频谱分析的过程中可能的产生三种误差 1 .混叠序列的频谱是被采样信号频谱的周期延拓，当采样速率不满足Nyquist定理时，就会发生频谱混叠，使得采样后的信号序列频谱不能真实的反映原信号的频谱。避免混叠现象的唯一方法是保证采样速率足够高，使频谱混叠现象不致出现，即在确定采样频率之前，必须

信号波形合成

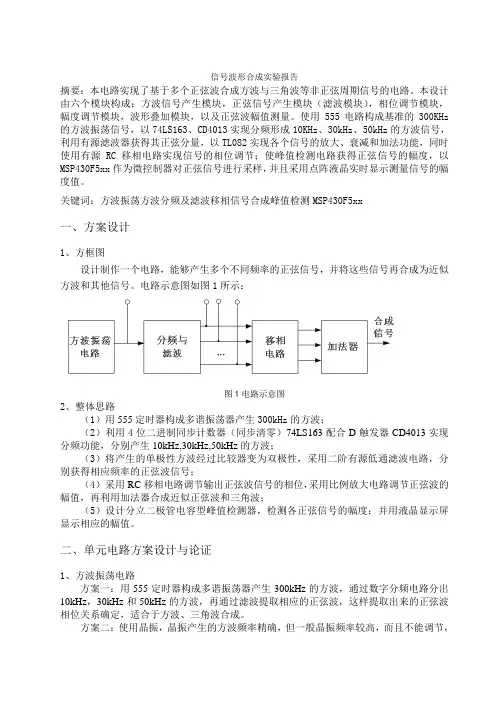

信号波形合成设计报告一、设计要求： 1、方波振荡器的信号经分频与滤波处理，同时产生频率为10kHz 、30kHz 和50KHz 的正弦波信号，这三种种信号应具有确定的相位关系 2、制作一个由移相器和加法器构成的信号合成电路，将产生的10kHz 和 30kHz 正弦波信号，作为基波和3次谐波，合成一个近似方波。 3、根据三角波谐波的组成关系，设计一个新的信号合成电路，将产生的 10kHz 、30kHz 、50KHz 的正弦信号，合成一个近似的三角波形（具体阐述设计的功能要求和指标要求）二、方案设计：傅里叶分析：任何具有周期为T 的波函数f(t)都可以表示为三角函数所构成的级数之和即：∑∞=++=1 0)sin cos (21)(n n n t n b t n a a t f ωω。此方波为奇函数，它没有常数项。数学上可以证明此方波可表示为： )7sin 715sin 513sin 31(sin 4)( ++++=t t t t h t f ωωωωπ ∑∞=--=1])12sin[()1 21( 4n t n n h ωπ 同样，对于三角波也可以表示为： )7sin 7 15sin 513sin 31(sin 8)(2222 +-+-=t t t t h t f ωωωωπ ∑∞=----=1212)12sin() 12(1)1(8n n t n n h ωπ。（写出设计的整体思路构架，画出框图,说明各部分的主要作用.）三、设计过程由有源振荡器产生19.2MHz 信号经可编程逻辑器件EPM7128SLC84-7产生一个
