桥梁工程技术
Bridge Construction Technique
2017.03

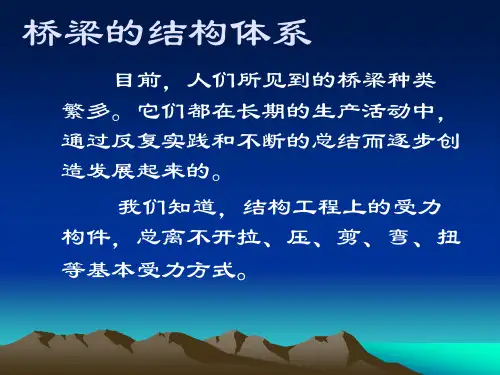

目前，人们所见到的桥梁种类繁多。 它们都在长期的生产活动中，通过反 复实践和不断的总结而逐步创造发展 起来的。 我们知道，结构工程上的受力构件， 我们知道 结构工程上的受力构件 总离不开拉、压、剪、弯、扭等基本 受力方式。
桥梁组成及分类
传统的说法 桥梁主要由桥跨结构、墩台、基础、附属 工程等部分组成。 随着大型桥梁的增多、结构先进性和复杂 性的增强、对桥梁使用品质的要求越来越高， 传统提法的局限性逐渐显露。 现在的提法： 桥梁由“五大部件”与“五小部件"组成。
1.1 “五大部件”（力学，承重）是指
桥梁承受汽车或其他运输车辆荷载的桥跨上部结构与下部结构， 它们必须通过承受荷载的计算与分析，是桥梁结构安全性的保证。 五大部件 五大部件： 1）桥跨结构：(或称桥孔结构、上部结构)。路线遇到障碍（如江 河 山谷或其他路线等）的结构物 河、山谷或其他路线等）的结构物。 2）支座系统：支承上部结构并传递荷载于桥梁墩台上，它应保证 上部结构预计的在荷载、温度变化或其他因素作用下的位移功能。 部结构预计的在荷载 度变化或其他因素作用下的位移功能 3）桥墩：是在河中或岸上支承两侧桥跨上部结构的建筑物。 4）桥台：设在桥的两端；一端与路堤相接，并防止路堤滑塌；另 一端则支承桥跨上部结构的端部。为保护桥台和路堤填土， 端则支承桥跨上部结构的端部 为保护桥台和路堤填土 桥台两侧常做一些防护工程。 5）墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构 基 5）墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构。基 础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在 水中施工，因而遇到的问题也很复杂。 ◎前两个部件是桥跨上部结构，后三个部件是桥跨下部结构。
1.2 “五小部件”（功能性）——
是直接与桥梁服务功能有关的部件，过去总称为桥面构造 是直接与桥梁服务功能有关的部件，过去总称为桥面构造。 五小部件： 1）桥面铺装(或称行车道铺装)：铺装的平整、耐磨性、不翘曲、 不渗水是保证行车舒适的关键 特别是在钢箱梁上铺设沥青路面 不渗水是保证行车舒适的关键。特别是在钢箱梁上铺设沥青路面 时，其技术要求甚严。 2）排水防水系统：应能迅速排除桥面积水，并使渗水的可能性降 排水防水系统 应能 速排除桥面积水 并使渗水的可能性降 至最小限度。城市桥梁排水系统应保证桥下无滴水和结构上无漏 水现象。 3）栏杆：（或防撞栏杆）。它既是保证安全的构造措施，又是有 ）栏杆 （或防撞栏杆） 它既是保证安全的构造措施 又是有 利于观赏的最佳装饰件。 4）伸缩缝：桥跨上部结构之间或桥跨上部结构与桥台端墙之间所 设的缝隙，以保证结构在各种因素作用下的变位。为使行车顺适、 颠簸 伸缩 不颠簸，桥面上要设置伸缩缝构造。 5）灯光照明：现代城市中，大跨桥梁通常是一个城市的标志性建 筑，大多装置了灯光照明系统，构成了城市夜景的重要组成部分。
2、 各个结构的功能
◎桥跨结构（承受作用）—上部结构 跨越障碍，承受活载； ◎下部结构（传递作用）—桥墩、桥 台； 支承上部结构，传递上部结构荷载； 承上启下； 承上启下 桥台两端，配以路堤、锥形护坡、 挡土墙等； ◎基础（传递作用）—基础在最底下， 通常埋于土下，将上面的荷载传到大 地；是保证结构安全的关键。
◎关于水位： 低水位-枯水季节最底；高水位-洪峰季节最高； 设计洪水位 桥梁规定的设计计算水位 设计洪水位-桥梁规定的设计计算水位； 大型、重要桥梁设防撞岛；
3、桥梁分类
按跨径大小分类 按桥面的位置划分 按桥梁用途来划分 按按材料来划分 按按结构体系划分
3.1 按桥跨径大小分类
3.2
按桥面位置分类
上承式——视野好、建筑高度大 式 下承式——建筑高度小、视野差 中承式——兼有两者的特点
3.3
按桥梁用途分类
公路桥、 铁路桥、 铁路桥 公路铁路两用桥 农桥、 农桥 人行桥、 运水桥(渡槽)、 运水桥(渡槽) 其它专用桥梁(如通过管 路 电缆等) 路、电缆等)
哈尔滨松花江公路桥
3.4
按材料划分
木桥、 钢桥、 圬工桥(包括砖、石、混凝土桥)、 钢筋混凝土桥、 预应力钢筋混凝土桥 玻璃钢或FRP 木桥 圬工桥
混凝土梁式桥 建 材 钢筋混凝土 预应力混凝土 体系 简支 连续 悬臂 截 面 板形 肋形 箱形 施 工 现浇 预制装配
13
3.5
按结构体系分
梁式桥——主梁受弯 梁式桥 梁受弯 拱桥——主拱受压 刚架桥 ——构件受弯压 件 缆索承重桥（吊桥、斜拉桥）—— 缆索受拉 组合体系桥
3.5.1 梁式桥
用梁或桁架梁作主要承重结 构的桥梁。其上部结构在铅 垂向荷载作用下，支点只产 生竖向反力 梁式桥为桥梁 生竖向反力。梁式桥为桥梁 的基本体系之一。制造和架 设均甚方便，使用广泛，在 桥梁建筑中占有很大比例。
3.5.2
用拱作为桥身主要承重结构的 桥。拱桥主要承受压力，故可 用砖，石，混凝土等抗压性能 良好的材料建造 大跨度拱桥 良好的材料建造。大跨度拱桥 则可用钢筋混凝土或钢材建造， 可承受发生的力矩。
拱式桥
赵州桥，建于隋代， 距今有1400年历史
3.5.3
刚架桥
也称刚构桥，上部结构和下部 结构连成整体的框架结构 根 结构连成整体的框架结构。根 据基础连结条件不同，分为有 铰与无铰两种。这种结构是超 静定体系 在垂直荷载作用下 静定体系，在垂直荷载作用下， 框架底部除了产生竖向反力外， 还产生力矩和水平反力 常见 还产生力矩和水平反力。常见 的刚架桥有门式刚架桥和斜腿 刚架桥等 刚架桥等。
安康汉江大桥：钢斜腿 刚架铁路桥，脚铰跨度 176m，1982年建成。
3.5.4
缆索承重桥
利用高强钢丝制成的缆索做主要承重构件，以其跨越大距度的能 利用高强钢丝制成的缆索做主要承重构件 以其跨越大距度的能 力而著称荷载通过吊杆使缆索产生拉力，并传递到岸上巨大的锚 碇上；分吊桥和斜拉桥两种。 斜 种 有水平反力，跨越能力大，对动荷载要求较高；
湛江海湾 大桥，是 一座双塔 斜拉桥
4、几种桥梁实例展示
有梁、拱、塔、索等几 种构件组合而成，有承 重构件、传力构件之分； ? 单孔系杆拱桥、连续梁 悬索桥实例 拱组合、桁架拱桥、斜 拉桥、部分斜拉桥；
?
?英国亨伯桥：悬索桥，主跨 英国亨伯桥 悬索桥 主跨1410.8 1410 8米， 米 1981建成。 建成 ?建成时世界第一，现列世界第4
。
4、几种桥梁实例展示
?
?
有梁、拱、塔、索等几 种构件组合而成，有承 重构件、传力构件之分； 单孔系杆拱桥、连续梁 拱组合、桁架拱桥、斜 拉桥、部分斜拉桥；
?云南龙江大桥：悬索桥，主跨1196米，2016建成。 ?建成时亚洲第一。 建成时 洲第
桥梁的组成与类型 一、组成 1.四部分：上部结构、下部结构、支座系统、附属设施 2.各部分组成： 上部结构（也称桥跨结构）：线路中断时跨越障碍的主 要承重结构 下部结构：包括桥墩、桥台、基础 桥梁附属设施：桥面系、伸缩缝、桥头搭板、锥形护坡 桥面系：桥面铺装、防排水系统、栏杆、灯光照明
二、相关尺寸术语 1.净跨径 l0： 梁式桥：设计洪水位上相邻两个桥墩（或桥台）之间的净 距，用 l表示 拱式桥：每孔拱跨两个拱脚截面最低点之间的水平距离 2.总跨径Σl0： 多孔桥梁中各孔净跨径的总和（也称桥梁孔径），用Σl表 0 示 反映桥下宣泄洪水的能力 3.计算跨径 l： 具有支座的桥梁：指桥跨结构相邻两个支座中心之间的距
离，用 l表示 拱式桥：拱轴线两端点之间的水平距离 拱轴线：拱圈各截面型心点的连线 4.桥梁全长 L（简称桥长）： 桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以 L表示 对于无桥台的桥梁为桥面系行车道的全长 5.桥梁高度（简称桥高）： 桥面与低水位之间的高差 桥面与桥下线路路面之间的距离 反映了桥梁施工的难易性 6.桥下净空高度 H： 设计洪水位或设计通航水位至桥跨结构最下缘之间的距 离，以 H表示 桥下净空高度应能保证安全排洪 并且不得小于对该河流通航所规定的净空高度 7.建筑高度： 桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距 离 不仅与桥梁结构的体系和跨径的大小有关，而且还随行车 部分在桥上布置的高度位置而异 容许建筑高度：公路定线中所确定的桥面标高，与通航净
空顶部标高之差 为确保桥下通航要求，桥梁建筑高度＜容许建筑高度 8.净矢高 f： 从拱顶截面下缘至相邻两拱脚界面下线最低点之间连线的 垂直距离 计算矢高：拱顶截面形心至相邻两拱脚截面形心之间连线 的垂直距离，以 f表示 9.矢跨比： 拱桥中拱圈的计算矢高 f与计算跨径 l之比（f/ l），也称拱 矢度 反映拱桥受力特性的重要指标 10. 涵洞： 跨径＜ 5m的结构为，称为涵洞 用来宣泄路堤下水流 通常在建造涵洞处路堤不中断 三、桥梁分类 (一)按结构分类： 基本体系：梁式桥、拱桥、刚架桥、悬索桥 组合体系 1.梁式体系：
1、桥跨结构 在线路中断时跨越障碍物的主要承载结构。 2、桥墩和桥台 是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。 通常设置在桥梁两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土的滑坡和坍落。 3、基础 桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础。它是确保桥梁能安全使用的关键。由于基础往往深埋于土层之中，并且需在水下施工，故也是桥梁建筑中比较困难的一个部分。 4、上部结构 通常人们还习惯地称桥跨结构为桥梁的上部结构。称桥墩或桥台为桥梁的下部结构。 5、支座 一座桥梁中在桥跨或桥墩或桥台的支承处所设置的传力的装置，称为支座。 它不仅要传递很大的荷载，并且要保证桥跨结构能产生一定的变为。 6、锥形护坡 在路堤与桥台衔接处，在桥台两侧设置石砌的锥形护坡。以保证迎水部分路堤边坡的稳定。
在桥梁建筑工程中，除了上述基本结构外，根据需要还常常修筑护岸、导流结构物等附属工程如涵洞 桥梁的三个主要组成部分是：上部结构，下部结构和附属结构。上部结构由桥跨结构、支座系统组成。 桥跨结构 或称桥孔结构，是桥梁中跨越桥孔的、支座以上的承重结构部分。按受力图示不同，分为梁式、拱式、刚架和悬索等基本体系，并由这些基本体系构成各种组合体系。它包含主要承重结构、纵横向联结系、拱上建筑、桥面构造和桥面铺装、排水防水系统，变形缝以及安全防护设施等部分。 支座系统 设置在桥梁上、下结构之间的传力和连接装置。其作用是把上部结构的各种荷载传递到墩台上，并适应活载、温度变化、混凝土收缩和徐变等因素所产生的位移，使桥梁的实际受力情况符合结构计算图示。一般分为固定支座和活动支座。 下部结构，由桥墩、桥台、墩台基础几部分组成。 桥墩、桥台 是在河中或岸上支承两侧桥跨上部结构的建筑物。桥台设在两端，桥墩则在两桥台之间，见下图。而桥台除此之外，还要与路堤衔接，并防止其滑塌。为保护桥台和路堤填土，桥台两侧常做一些防护和导流工程。 墩台基础
桥梁的基本组成和分类 传统的说法 桥梁主要由桥跨结构、墩台、基础、附属工程等部分组成……。 随着大型桥梁的增多、结构先进性和复杂性的增强、对桥梁使用品质的要求越来越高，传统提法的局限性逐渐显露。 现在的提法： 桥梁由"五大部件"与"五小部件"组成。 桥梁的基本组成和分类（续1） 所谓“五大部件”是指桥梁承受汽车或其他运输车辆荷载的桥跨上部结构与下部结构，它们必须通过承受荷载的计算与分析，是桥梁结构安全性的保证。 五大部件： 1）桥跨结构(或称桥孔结构、上部结构)。路线遇到障碍（如江河、山谷或其他路线等）的结构物。 2）支座系统。支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构预计的在荷载、温度变化或其他因素作用下的位移功能。 3）桥墩。是在河中或岸上支承两侧桥跨上部结构的建筑物。 4）桥台。设在桥的两端；一端与路堤相接，并防止路堤滑塌；另一端则支承桥跨上部结构的端部。为保护桥台和路堤填土，桥台两侧常做一些防护工程。 5）墩台基础。是保证桥梁墩台安全并将荷载传至地基的结构。基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。 前两个部件是桥跨上部结构，后三个部件是桥跨下部结构。 所谓“五小部件”，是直接与桥梁服务功能有关的部件，过去总称为桥面构造。 五小部件： 1）桥面铺装(或称行车道铺装)。 铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。特别是在钢箱梁上铺设沥青路面时，其技术要求甚严。 2）排水防水系统。应能迅速排除桥面积水，并使渗水的可能性降至最小限度。城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。 3）栏杆（或防撞栏杆）。它既是保证安全的构造措施，又是有利于观赏的最佳装饰件。 4）伸缩缝。桥跨上部结构之间或桥跨上部结构与桥台端墙之间所设的缝隙，以保证结构在各种因素作用下的变位。为使行车顺适、不颠簸，桥面上要设置伸缩缝构造。 5）灯光照明。现代城市中，大跨桥梁通常是一个城市的标志性建筑，大多装置了灯光照明系统，构成了城市夜景的重要组成部分。
桥梁类别划分依据以及范围 桥梁主要由3个部分组成：下部结构、上部结构和附属结构。 1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。 桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石；轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石。 桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身——盖梁——支座垫石。 2、上部结构根据施工方法不同而有差别： 预制构件：(如存在体现转换，即先简支后变结构连续情况)架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。 现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等 3、附属结构包括桥面系、搭板、护栏、伸缩缝等。桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。桥台：位于桥梁两端，与道路相接。墩台：指桥墩和桥台。台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同. 1/ 1
