消防水泵安装方案 一、编制依据 本方案是依据以下资料编制的： 1、**************消防泵房管道平面布置图； 2、山东省双轮集团提供的消防水泵技术资料； 3、国家现执行規范； 《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 《机械设备安装工程施工及验收通用规范》GB50231－98 《机械设备安装工程施工及验收通用规范》GB0231－98 《石油化工给排水管道工程施工及验收规范》SH3533－2003 《电气装置安装工程旋转电机施工及验收规范》GB50170-92 《电气装置安装工程接地装置施工及验收规范》GB50169-92 《电气装置安装工程电缆线路施工及验收规范》GB50168-92 《电气装置安装工程高压电器施工及验收规范》GBJ147-90 4、我单位编制的施工组织设计以及首站配套改造安装工程施工方案； 二、工程概况 （一）概况 本工程为*******安装工程中的消防设备安装工程。泵房改造工作内容为逐一拆除原有的6台流量为230m3/h的水泵，重新安装6台流量为360m3/h消防水泵。利用原旧泵基础进行改造，泵更换时电机移位1800后安装。泵房改造要在确保*******正常生产时消防系统处在正常的工作状态。 设计单位：石油化工工程公司广州分公司。 监理单位：石化建设监理公司。 质量要求：按国家、部门现行的建筑安装质量评定标准以及设计文件要求进行检验、评定，达到国家或行业的质量检验评定标准规定的优良工程。 工期要求：工期为200*年*月15日至200*年*月15日（123天）。 （二）工程特点及应对措施 1、工程特点 1）工期跨度长，所有的改造工作都需要*******方面停产配合，才能完成安装工作。这就需要我们注意施工期间和****方面各相连车间配合，掌握****方面的生产情况，保证各方的安全生产。 2、应对措施 1）组织施工管理人员与****方面加强沟通，及时通报施工进展情况。强化工程前期工作深度，抓好工程风险分析和评估，周密组织，严格考核，精心协调，保证施工作业的质量、安全、进度各个目标的实现。 2）根据****方面的实际情况，强化施工安全管理细则，层层落实，要求施工作业人员严格遵守。 保证工程项目在安全的条件下顺利进行。 3）做好与业主、EPC单位、监理单位的沟通工作，合理调配人力安排交叉作业，保证施工作业不受影响。 4）按施工进度安排进行工程施工，强化动态控制，在实际工程进度有变时，运用多种进度纠偏措施及时调整进度安排，保证工程如期交付使用。 5）做好防雨、防雷，抗台风措施。 三、施工措施 （一）、准备工作 1.安装文件 设计图纸和消防水泵技术资料齐全。
消防水泵控制柜操作 使用说明书 一. 送电步骤 1.将双电源开关拨到自动位置，隔离开关 1QF、2QF合闸，双电源 转换开关自动检测来电，两路来电都正常，常用电源与备用电 源指示灯 HR1、HR2亮起，切换开关自动切换到常用电源开关 合闸。 2.旋动 SA2电压转换开关，检查相间电压是否正常。 3.合上保险丝开关 FU1，二次回路送电。 4.开启水泵的主开关 1QM、2QM送电。 二 . 手动控制 功能简介：手动控制只用于现场调试、清理水池的功能，运行时必 须要有人看护，避免水泵无水运行而造成水泵损坏。 1.手动 - 自动转换旋钮 SA1在手动位置。 2.按下启动按钮 1SB、2SB水泵运行，运行指示灯 1HG、2HG亮起。 3.按下停止按钮 1SSB、2SSB水泵停止，运行指示灯 1HG、2HG熄 灭。 4.故障时自动停泵，故障指示灯 1HR、2HR亮起。 三. 一控二自动控制 功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起 单泵水位、起双泵水位、超高水位），实现两台泵交替、
逐台启动与停止的功能。 1.手动 - 自动转换旋钮 SA1在自动位置。 2.第一次起单泵水位时泵 1 自动启动运行，泵 1 运行指示灯亮起。 第二次起单泵水位时泵 2 自动启动运行，泵 2 运行指示灯亮起。 3.起单泵水位时泵1 已运行，到达起双泵水位时泵2 自动启动运行。 起单泵水位时泵 2 已运行，到达起双泵水位时泵 1 自动启动运行。 4.停泵水位时泵 1 泵 2 都停止。 5.水位低于超停泵水位时，起单泵水位有信号泵 1 泵 2 不动作， 收到超高水位信号时启动双泵。 6.泵 1 故障时泵 1自动停止，并且自动切换到泵 2 运行。 泵 2 故障时泵 2 自动停止，并且自动切换到泵 2 运行。 四.BAS 接口 本机与 BAS通讯使用标准 MODBUS-RTU协议，RS485通讯接口。 详情见附件记录：南京 3 号线 BAS与车站排水泵接口功能测试大 纲及记录 .pdf 五. 故障分析及排除 1.泵运行热继开关跳闸 分析：热继开关过电流偏小 排除方法：调节开关上的微调旋钮向‘+’方向调节，调到 适当位置
消防水泵安装知识 消防水泵是通过叶轮的旋转将能量传递给水，从而增加水的动能、压力能，并将其输送到灭火设备处，以满足各种灭火设备的水量、水压要求。消防给水系统常用水泵为离心泵。 一、消防水泵的设施要求 1.消防水泵及转输泵设置 消防水泵是指在消防给水系统中用于保证系统给水压力和水量的给水泵。 消防转输泵是指在串联消防泵给水系统和重力消防给水系统中，用于提升水源至中间水箱或消防高位水箱的给水泵。 在临时高压消防给水系统、稳高压消防给水系统中均需设置消防泵。消火栓给水系统与自动喷水灭火系统宜分别设置消防泵。 2.备用泵
二、关于消防泵的选用 1.消防水泵的选用要求（8条） （1）消防水泵的性能应满足消防给水系统所需流量和压力的要求。 （2）消防水泵所配驱动器的功率应满足所选水泵曲线上任何一点运行所需功率的要求。
（3）当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵。 （4）流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力应为设计工作压力的120%-140%之间。
（5）当出水流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%。 （6）泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求。 （7）消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台。 （8）多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。 2.柴油机消防水泵选用规定 （1）柴油机消防水泵应采用压缩式点火型柴油机； （2）柴油机的额定功率应校核海拔高度和环境温度对柴油机功率的影响； （3）应具备连续工作性能，试验运行时间应≥24h； （4）蓄电池应保证消防水泵随时自动启泵的要求；
XBD-125L消防泵的安装尺寸 L B H Cl*Bl A CZ*BZ 4一中dl 4一中18 XBD 1 .4/40一1 25L 125--125A 520 430 840 190*280 170 1 50*240 XBD2.0/40一1 25L 12卜125} }520 430 840 190*280 170 150*240 XBD2.3/40一1 25L 125--160B 520 吸65 805 190*280 175 1 50*240 XBD2.8/40一1 25L 125--160A }520 465 805 190*280 175 1 50*240 XBD3.2/40一1 25L 125一160 520 465 805 190*280 175 1 50*240 XBD3.5/40一1 25L 125--200B 570 5 10 970 250*300 175 2 10*260 XBD4.4/40一125L 125一200A 570 5 10 970 250*300 175 2 10*260 XBDS.0/40一125L 125--200 570 5 10 970 250*300 175 2 10*260 XBDS.8/40一1 25L 125一250B 580 660 1 120 250*300 170 2 10*260 XBD6.8/40一125L 12宁25oA} }550 660 1 120 250*300 170 2 10*260 XBDS.0/40一1 25L 125--250 580 660 1 120 250*300 170 2 10*260 https://www.doczj.com/doc/044864928.html, https://www.doczj.com/doc/044864928.html, https://www.doczj.com/doc/044864928.html, https://www.doczj.com/doc/044864928.html, https://www.doczj.com/doc/044864928.html, https://www.doczj.com/doc/044864928.html, https://www.doczj.com/doc/044864928.html,/productshow_301.html

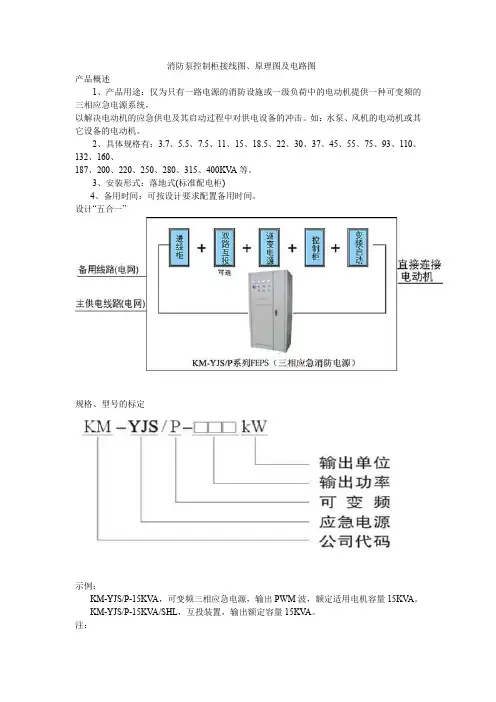

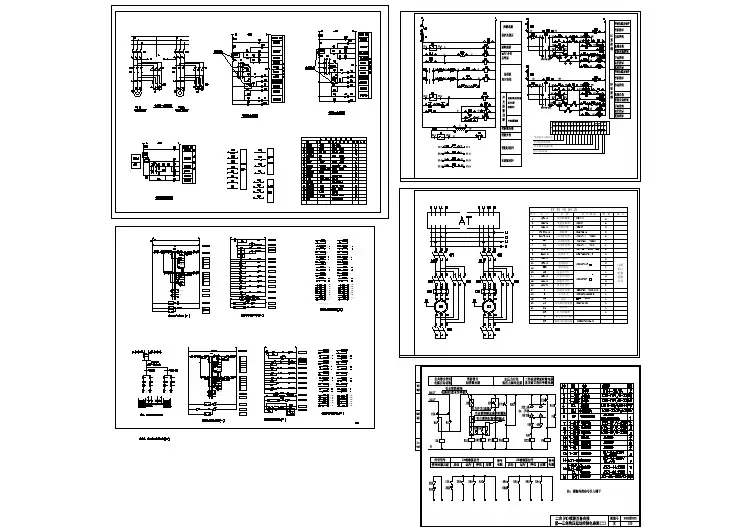

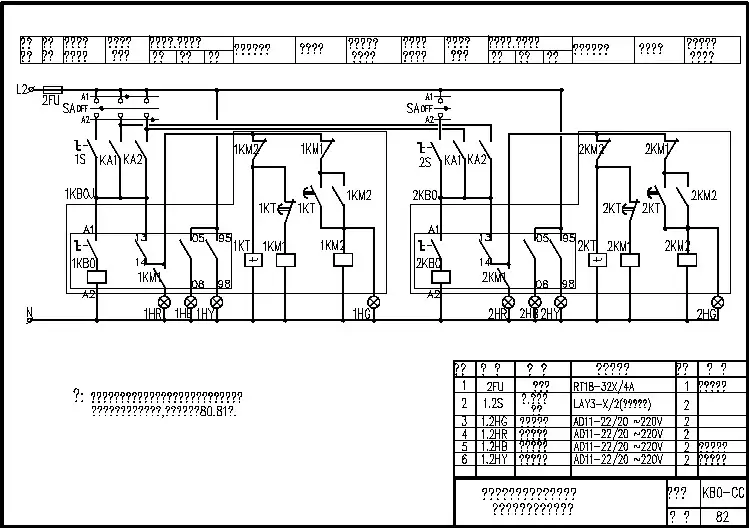

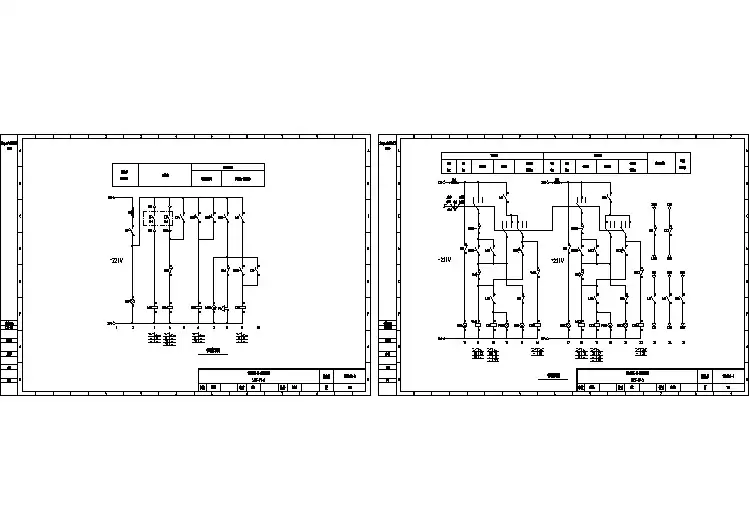

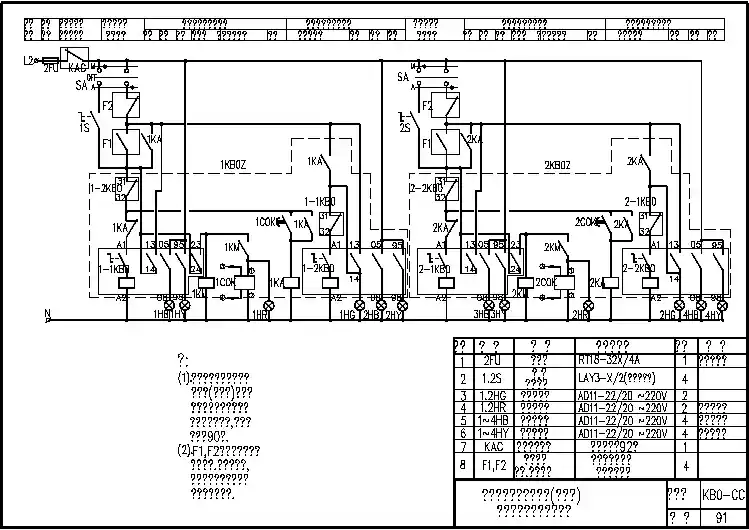

消防泵控制柜接线图、原理图及电路图 产品概述 1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统， 以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：水泵、风机的电动机或其它设备的电动机。 2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、9 3、110、132、160、 187、200、220、250、280、315、400KV A等。 3、安装形式：落地式(标准配电柜) 4、备用时间：可按设计要求配置备用时间。 设计“五合一” 规格、型号的标定
示例： KM-YJS/P-15KV A，可变频三相应急电源，输出PWM波，额定适用电机容量15KV A。 KM-YJS/P-15KV A/SHL，互投装置，输出额定容量15KVA。 注： 1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。 2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。 3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。 例：负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。 4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。 KM-YJS/P系列FEPS产品的原理图 1、单逆变单台负载原理及接线图 说明： 当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低 于380V-15%时，KM1吸合由电池组给逆变器提供直流电。当需要电机负载工作时，给予启动信号( 如运行信 号、远程控制、消防联动信号)，逆变器立即输出。从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达 到50HZ后保持正常运行。 手动/自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操 作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。、单逆变单台负载一用一备原理图及接线图 2．
消防水泵房设计、施工安装的一些注意事项 一、消防水泵房的地位与作用 消防水泵房是消火栓、自动喷水灭火系统以及其他灭火系统的“心脏”，在火灾延续时间内，人们必须坚持工作，不能受到火灾威胁。因此，消防水泵房宜独立设置，且应采用一二级的建筑内。附设在单层、多层或高层建筑内的泵房，要有较好的防火分隔。当附设在单层或多层建筑内时，应用耐火极限不低于1h的非燃烧体墙和楼板与其他部位隔开；当附设在高层建筑内时，应用耐火极限不低于3h的隔墙和2h楼板与其他部位隔开。 为保证人员进出安全和消防水泵房免受火灾威胁，消防水泵房应设直通室外出口；附设楼层上的消防水泵房要靠近安全出口。 二、消防吸水管和出水管 两台或两台以上的消防泵组，为了保证消防水泵不间断地供水，应设有两条吸水管，且符合以下要求： (一)两条及两条以上吸水管，当其中一条吸水管在检修或损坏时，其余的吸水管应仍能通过100％的用水总量，即生产、生活和消防用水合用的泵房，在生活、生产用水量达到最大时，应仍能保证100％的消防用水量；独立设置的消防泵房，当其中一条吸水管受损坏时，其余吸水管应仍能保证100％的消防用水量。 (二)高压消防水泵，临时高压消防水泵，每台消防水泵均应有独立的吸水管，以保证从消防水池或市政管网直接吸水，能供应火场用水。 (三)宜采用自罐式吸水。这种吸水方式，因消防泵经常充满水，可迅速启动消防水泵，保证火场消防用水，如有困难，应有可靠的充水设备。 (四)为保证环状管道有可靠的水源，则消防水泵应有不少于两条出水管直接与环状管道连接，当采用两条出水管时，每条出水管均应能满足供应全部用水量。即当其中一条出水管在检修时，其余的水管应仍能供应全部水量。泵房出水管与环状管网应在不同管段连接，以保证供水安全。 消防水泵应经常或定期进行运转，润滑机件，并在启动消防水泵后，测定其压力和流
消防水泵控制柜技术要 求 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
消防水泵控制柜技术要求 一、一般功能和要求 水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求：各类电器元件符合规范标准。 控制柜应满足系统的功能及控制要求。 控制屏应用中文和英文显示各项工作参数。 控制柜防护等级为IP54，为户内立式 柜内动力线相色规定：相线 L1(A相)黄色 相线 L2(B相)绿色 相线 L3(C相)红色 零线浅蓝色 接地线黄绿双色 柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线 均按L1、L2、L3的次序排列。 应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热 等，并有声光报警功能，但仅提供报警功能，不允许跳闸。 设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流 量)对设定值进行调节。 具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置 的开停等。 控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。能用 LCD显示系统相关参数。 具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。 具有通讯总线功能。 每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运 行和故障的无源触点信号传至消防报警系统的功能。 由消防报警系统通过无源触点信号控制消防水泵的启停。 每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消 防报警系统。
每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系 统。 每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。 控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。 消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责 任协调并确定无源触点信号接点的预留位置。 自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变 送信号，当压力低于稳压泵启动压力值时，控制柜发出指令开启稳压 泵,当系统达到压力设定值时，关闭稳压泵；当压力低于自动喷淋主 泵启动的压力值时，控制柜发出指令开启自动喷淋主泵，给喷淋系统 提供达到设计值的足够的水量。 二、特殊功能和要求 消防泵组控制系统由微机程序和电路控制，电控箱将控制装置的全部工作状态， 并通过“检查控制系统”对整个装置进行检查，一旦发生故障将发出声光报警信 号。 投标人所供装置应有两种工作状态，即自检和紧急情况。 电器的一般规定 a.塑壳断路器 塑壳断路器应按IEC898标准设计制造，额定电压应不小于440V，额 定短路电流不小于35kA，具有短路瞬时，过载延时及接地故障保护。 保护倍数10～14。 塑壳断路器采用手动操作并带负荷热过载及短路瞬时脱扣器，特殊要 求时可设计成遥控分励脱扣器，带附件及辅助设备。 b.微型断路器 微型断路器应按IEC 898标准设计制造，额定电压不小于440V，额定 开断电流应不小于10kA，机械寿命不小于20000次，具有短路瞬时、 过载延时保护。 c.接触器 接触器为户内使用的空气开断型电磁机械开关，应符合下列标准：IEC947-4-1 低压开关及控制设备 IEC158-3 低压控制设备第一部分：接触器
一、一般要求 1. 消防水泵的性能应满足消防给水系统所需流量和压力的要求。 2. 消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求。 3. 当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵。 4. 消防水泵应干式安装，水泵应放置在水池之外，不能采用潜水泵直接放置在水中进行吸水。 5. 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%。 6. 当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%。 7. 泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求。 8. 消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台。 9. 多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。 二、水泵设置要求 1. 消防水泵的主要材质应符合下列规定：水泵外壳宜为球墨铸铁；叶轮宜为青铜或不锈钢。 2. 消防水泵应采取自灌式吸水。 3. 消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器。 4. 当吸水口处无吸水井时，吸水口处应设置旋流防止器 5. 一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量。 6. 消防水泵吸水管布置应避免形成气囊， 7. 一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量。 8. 消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm。 9. 消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门。
最新整理消防水泵和稳压泵安装施工作业指导书 消防水泵机组的水泵、电动机及配电启动控制设备的规格、型号、技术性能应符合设计要求，产品应有出厂合格证及安装使用说明书。安装工作宜具备一定技能和经验的钳工和管工共同承担。每一组消防水泵均应设工作泵和备用泵，备用泵的工作能力应与工作泵的工作能力相等。消防水泵应采用自灌式吸水，一组消防水泵的吸水管不应少于两路，当其中一路损坏或检修时；其余吸水管仍能通过全部水量。当消防水池分成2个（格）时；应保证检修清洗任一个（格）水池时；每一组消防水泵吸水管仍能从另一个（格）水池吸水。每台消防水泵出水管上应安装上回间和压力表；并直安装检查和试水用的放水阀（管径设计定）。泵组的总出水管上还应安装止回间和泄压阀。压力表安装应加设缓冲装置；压力表和缓冲装置之间还应安装旋塞；便于压力表的拆换和维修；压力表量程应为工作压力的2-2.5倍。吸水管和附件的安装：（1）吸水管在安装时应使用水平尺找平；吸水喇叭口与水池底部距离设计确定，喇叭口口径应比吸水管管径大2倍左右；喇叭口与吸水管的连接方式采用焊接，并要用支架固定于池底。喇叭口上应安装防护wang。防止一些大型脏物被泵吸入造成阻塞。吸水管管径应符合设计要求，且不得小于水泵吸入口口径；吸水管穿过池壁的中心标高与水泵吸入接口标高应符合设计要求，吸入管水平段宜有不少于川000向水泵方向的上扬坡度；与水泵吸入口的连接应采用偏心异径管；上平下斜安装；吸水管不得呈现倒坡向及产生气襄的弯曲、变形现象。1、压力表 2、可调式安全泄压阀 3、总出水管 4、明杆闸阀 5、缓闭式止回阀 6、真空压力表 7、软接头 8、偏心变径管 9、吸水喇叭10、防护wang 11、固定支架 12、预埋套管13、放水试验管14、水（2）吸水管上应安装明杆控制阀门，阀门安装应在水泵固定于基础上后进行；不应采用蝶阀、阀门口径应与吸水管管径相同；吸水管上的柔性接头应安装在控制阀之后。吸水管上宜安装真空压力表。安装位置直靠近水泵吸水口。阀门应用支架、支撑其重量防止下垂。（3）吸水管安装完
消防水泵控制柜技术要 求 Document number：PBGCG-0857-BTDO-0089-PTT1998
消防水泵控制柜技术要求 一、一般功能和要求 水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求： ?各类电器元件符合规范标准。 ?控制柜应满足系统的功能及控制要求。 ?控制屏应用中文和英文显示各项工作参数。 ?控制柜防护等级为IP54，为户内立式 ?柜内动力线相色规定：相线 L1(A相)黄色 相线 L2(B相)绿色 相线 L3(C相)红色 零线浅蓝色 接地线黄绿双色 ?柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按L1、L2、L3的次序排列。 ?应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热等，并有声光报警功能，但仅提供报警功能，不允许跳闸。 ?设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。 ?具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置的开停等。 ?控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。能用LCD显示系统相关参数。 ?具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。 ?具有通讯总线功能。 ?每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。 ●由消防报警系统通过无源触点信号控制消防水泵的启停。
●每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消 防报警系统。 ●每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系 统。 ●每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。 ●控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。 ●消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责 任协调并确定无源触点信号接点的预留位置。 ●自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变 送信号，当压力低于稳压泵启动压力值时，控制柜发出指令开启稳压 泵,当系统达到压力设定值时，关闭稳压泵；当压力低于自动喷淋主 泵启动的压力值时，控制柜发出指令开启自动喷淋主泵，给喷淋系统 提供达到设计值的足够的水量。 二、特殊功能和要求 消防泵组控制系统由微机程序和电路控制，电控箱将控制装置的全部工作状态， 并通过“检查控制系统”对整个装置进行检查，一旦发生故障将发出声光报警信 号。 投标人所供装置应有两种工作状态，即自检和紧急情况。 电器的一般规定 a.塑壳断路器 塑壳断路器应按IEC898标准设计制造，额定电压应不小于440V，额 定短路电流不小于35kA，具有短路瞬时，过载延时及接地故障保护。 保护倍数10～14。 塑壳断路器采用手动操作并带负荷热过载及短路瞬时脱扣器，特殊要 求时可设计成遥控分励脱扣器，带附件及辅助设备。 b.微型断路器 微型断路器应按IEC 898标准设计制造，额定电压不小于440V，额定 开断电流应不小于10kA，机械寿命不小于20000次，具有短路瞬时、 过载延时保护。
消防水泵和稳压泵安装 目录 一般要求 ........................................... 2 , 吸水管和附件的安装 .................................. 2 , 消防水泵出水管及其附件安装(在泵安装完毕后进行) (3) 泵基础及附件安装 .................................... 3 , 泵的清洗和装配 ...................................... 4 , 泵的安装 ........................................... 4 , 泵的找平、找正 ...................................... 5 , 泵房管道安装........................................ 5 , 水泵安装分项工程质量技术交底(1) .................... 5 , 水泵安装分项工程质量技术交底(2) (7) 一般要求 消防水泵机组的水泵、电动机及配电启动控制设备的规格、型号、技术性能应符合设计要求，产品应有出厂合格证及安装使用说明书。安装工作宜由具备一定技能和经验的钳工和管工共同承担。 每一组消防水泵均应设工作泵和备用泵，备用泵的工作能力应与工作泵的工作能力相等。 消防水泵应采用自灌式吸水，一组消防水泵的吸水管不应少于两路，当其中一路损坏或检修时;其余吸水管仍能通过全部水量。当消防水池分成2个(格)时;应保证检修清洗任一个(格)水池时;每一组消防水泵吸水管仍能从另一个(格)水池吸水。
水泵安装施工组织设计 （一）施工规范 本消防工程涉及水、电和设备安装，我公司将严格按照以下规范进行实施： 1、《建筑给排水及采暖工程施工质量及验收规范》（GBJ50242－2002） 2、《电气安装工程1KV及以下配线工程施工及验收规范》（GB50258－96） 3、《电气装置安装工程低压电器施工及验收规范》（GB50254－96） 4、《电气装置安装工程电力变压器、滤波电抗器、互感器施工及验收规范》（GBJ148-90） 5、《电气装置安装工程母线装置施工及验收规范》（GBJ149－90） 6、《电气装置安装工程电缆线路施工及验收规范》（GB50168－92） 7、《电气装置安装工程接地装置施工及验收规范》（GB50169－92） 8、《电气装置安装工程旋转电机施工及验收规范》（GB50170－92） 9、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171－92） 10、《火灾自动报警系统施工及验收规范》（GB50166-92） 11、《自动喷水灭火系统施工及验收规范》（GB50261-96） 12、《水喷雾灭火系统设计规范》（GB50219-95） 13、《气体灭火系统施工及验收规范》（GB50263-97） 14、《机械设备安装工程施工及验收通用规范》（GB50231－98） 15、《建筑工程施工质量验收统一标准》（GB50300-2001） 16、《建筑采暖卫生工程质量检验及评定标准》（GB50302-2002） 17、《建筑电气工程质量检验及评定标准》（GB50303-2002） 18、《施工现场临时用电安全技术规程》（JGJ46-88） 19、《工程建设标准强制性条文－房屋建筑部分》建设部 20、《建筑施工安全检查标准》（JGJ59－99）
消防水泵控制柜技术要求 一、一般功能和要求 水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求： 各类电器元件符合规范标准。 控制柜应满足系统的功能及控制要求。 控制屏应用中文和英文显示各项工作参数。 控制柜防护等级为IP54，为户内立式 柜内动力线相色规定：相线 L1(A相)黄色 相线 L2(B相)绿色 相线 L3(C相)红色 零线浅蓝色 接地线黄绿双色 柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按L1、L2、L3的次序排列。 应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热等，并有声 光报警功能，但仅提供报警功能，不允许跳闸。 设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流量)对设定 值进行调节。 具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置的开停等。 控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。能用LCD显示系统 相关参数。 具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。 具有通讯总线功能。 每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的 无源触点信号传至消防报警系统的功能。 由消防报警系统通过无源触点信号控制消防水泵的启停。 每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消防报警系统。 每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系统。 每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。 控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。 消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责任协调并确 定无源触点信号接点的预留位置。
消防泵的安装要求 1.安装前检查水泵的完好情况。 2.泵安装位置应尽可能靠近水源处。 3.泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接。 4.直接安装可将泵安放基础上垫高30~40毫米（准备充填水泥浆之用），然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后，重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母。 5.安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。 6.水泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。 7.在进口管路上最好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3～4倍，以保证液体的自由畅通。 8.为了维护和使用方便安全，在泵的进、出口管路上各装有一只调节阀及泵出口附近安装一只压力表，以保证在额定范围内运行，确保泵的正常运行和使用寿命。 9.进口如需扩径连接，请选用偏心异径管道接头。 机组的起动、运转和停车 一、起动 1.泵组用于有吸程场合，即进口为负压时，应先向管路中进行灌水或用真空泵引水，使水充满整个泵和进口管路，注意进口管路必须密封，不得有漏气现象存在。（起动前严禁无进水起动，必须先进水，后起动） 2.用手转动转子几圈，使轴承润滑并检查泵内叶轮和密封环运转有无碰擦，如转不动，不应起动，直到找出故障原因为止。 3.关闭出口管上的闸阀及压力计旋塞，以减小起动电流。 4.试起动，电机转向应和泵上的箭头指向一致，打开计旋塞。 5.当转子达到正常运转后，压力计显示出压力时，逐渐打开出口闸阀，调节至所需工况。 二、运转 1.泵组在运时，必须注意观察仪表读数，尽量使泵在铭牌规定的流量扬程附近工作，严防大流量运行。 2.定时检查电机电流值不应超过额定电流。 3.泵组的轴承温度不得高于75℃，并不得超过外界温度35℃。 4.泵组在开始运转时应放松填料压盖，当膨胀石墨或填料完全膨胀后再调整到合适的程度。 5.易损件磨损过大应及时更换。 6.发现异常现象，立即停机检查原因。 三、停机 1.关闭出水管路上的闸阀，关闭真空表旋塞。 2.停止电机，然后关闭压力计旋塞。 3.如有冬季寒冷季节，应将泵内液体放尽，以免冻裂。 4.长期停止使用，应将泵拆卸，清洗上油，妥善保管。
消防水泵控制柜生产厂家推荐_消防水泵控制柜防护等级虽说消防水泵的作用无可替代，但笔者和其他消防监督人员在建筑工程验收和监督检查中发现，一些业主及施工、维护管理人员并不十分重视，常疏于消防水泵的选型与设置，导致建筑的水灭火系统得了“先天性心脏病”。比如，在近期开展的建筑消防设施专项检查中就发现存在随意更换消防水泵机组造成“小马拉大车”现象，还有因为设置不当造成维修不便而不修的现象，更有甚者擅自拆除消防水泵。特大火灾的洛阳东都商厦，其灭火系统水泵即根本无法启动。这些“心脏病”的产生多缘于维护不善，选型设置不当。今天和大家分享的是消防水泵控制柜生产厂家推荐以及消防水泵控制柜防护等级，一起来看下文吧。 、施工准备(1)中标后，我方将积极与有关部门领取施工图纸及技术资料。理解设计意图、明确技术要求、掌握施工规范、了解各项工程的质量标准、贯彻施工组织设计；做好设计、施工、作业“三个交底”。同时，要对施2 工队伍认真传达、培训，以保证工程顺利进行，制定必要的措施。(2)测量人员要对设计单位提供的水准点认真复测、核实，对有疑点处及时与有关部门取得联系，确认无误后，报请监理人员批准后施工。(3)各职能部门要积极行动，组织设备进场并调试，对所需材料及配件进行筛选、抽样化验和试验，择优选用，将化验结果材质报告及产品合格证报请监理部门现场查看、批准后根据工地的组织安排、有序进行。(4)制定各种技术保障措施，对可能出现的问题要有足够的思想和组织准备，明确责任制定，确保工程质量。(5)根据施工场地的实际地形、设置料场，工棚、办公室、库房等，并注意施工现场的排水、防洪等。(6)在沟槽开挖前，要事先探明原有地下设施，以便采取措施避免损害地下原有设施。3、施工部署(1)本工程施工时我公司将选派年富力强、具有丰富的同类型工程施工经验的技术人员担任项目经理和技术负责人，组建以生产技术骨干为成员的施工项目部。(2)本工程将投入我公司先进的机械、机具设备，按计划有序进场。施工中按多班制作业、人歇机不停，以提高效率、缩短工期。(3)材料方面：
消防水泵的要求 工程设计中采用的消防水泵应是国家消防固定产品监督检测合格 中心检测合格的产品，水泵外壳应是球墨铸铁或不锈钢，叶轮应是青铜或不锈钢，泵轴的密封方式和材料应满足消防水泵在低流量或零流量时运转的要求。 6.1.2 消防水泵宜根据可靠性、安装场所、消防流量和扬程等综合因素选用离心泵、立式轴流泵（深井泵），水泵驱动宜采用电动或柴油机。 6.1.3当消防水泵采用离心泵时，宜根据流量、扬程、效率以及安装场所等综合因素选择单吸或双吸、单级或多级泵，卧式或立式离心泵。 6.1.4 当消防给水系统采用立式轴流泵（深井泵）应符合下列规定：1．消防水池水位低于离心水泵出水管中心线或水源水位不能被离心水泵吸水等情况下，消防水泵宜采用立式轴流泵； 2．立式轴流泵的淹没深度应满足立式轴流泵可靠运行的要求，在水泵出流量为150%额定流量时其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.2m，且海拔高度每增加305m，轴流泵的最低淹没深度应至少增加0.3m； 3．湿式深坑立式轴流泵的第一个水泵叶轮底部应低于消防水池的最低有效水位线；且当水泵额定流量不小于125L/s时，应增加附
加的淹没深度以防止形成旋涡和提供足够的气蚀余量以防止产生 气蚀； 4．深井应设置探测深井水位的水位测试装置； 5．其他应符合国家规范《室外给水设计规范》GB50013的有关规定。 6.1.5 当消防给水系统采用柴油机消防水泵时应符合下列规定： 1．柴油机消防水泵配备的柴油机应是压缩点火型，不应采用内置火花点火型； 2．柴油机额定功率应是在大气温度25℃和大气压 Pa时的标定值，当安装在海拔高度超过91m时，海拔高度每增加300m柴油机的额定输出功率减少不应小于3%；当柴油机进气口的空气环境温度超过25℃时，环境温度每增加5.6℃柴油机的额定输出功率减少不应小于1%； 3．柴油机消防水泵配备的柴油机的额定功率应满足消防水泵性能曲线上任何一点的运行要求； 4．柴油机消防水泵配置的供油箱应按5.07L/kW的耗油量配置，并不宜大于1m3； 5．柴油机消防水泵从启动到达到额定功率的时间不应超过 20s。 6.1.6 一套完整的消防水泵机组应有水泵、驱动器（电动机或柴油机）、控制柜、动力供应、配件、吸水管和出水管，以及供水设施等。
选择和应用应符合规定 1.消防水泵的性能应满足消防给水系统所需流量和压力的要求； 2.消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任一点运行所需功率的要求； 3.当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵； 4.流量扬程性能曲线应为无驼峰、无拐点的光滑曲线、零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%； 5.当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%； 6.泵轴的密封式和材料应满足消防水泵在低流量时运转的要求； 7.消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台；
8.多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。 2主要材质应符合规定 1.水泵外壳宜为球墨铸铁； 2.叶轮宜为青铜或不锈钢。 采用柴油机消防水泵时应符合规定 1.柴油机消防水泵应采用压缩式点火型柴油机； 2.柴油机的定额功率应校核海拔高度和环境温度对柴油机功率的影响； 3.柴油机消防水泵应具备连续工作的性能，试验运行时间不应小于24h； 4.柴油机消防水泵的蓄电池应保证消防水泵随时自动启泵的要求； 5.柴油机消防水泵的供油箱应根据火灾延续时间确定，且油箱最小有效容积应按1.5L/KW配置，柴油机的消防水泵油箱储存的燃料不应小于50%的储量。 轴流深井泵宜安装于水井、消防水池和其他消防水源上。
3轴流深井泵并应符合规定 1.轴流深井泵宜安装于水井时，其淹没深度应满足其可靠运行的要求，在水泵出流量为150%设计流量时，其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.20m，且海拔高度每增加300m，深井泵的最低淹没深度应至少增加0.30m； 2.轴流深井泵安装在消防水池等消防水源上时，其第一个水泵叶轮底部应低于消防水池的最低有效水位线，且淹没深度应根据水力条件经计算确定，并应满足消防水池等消防水源有效储水量或有效水位能全部被利用的要求；当水泵设计流量大于125L/S时，应根据水泵性能确定淹没深度，并应满足水泵气蚀余量的要求； 3.当消防水池最低水位低于离心水泵出水管中心线或水源水位不能保证离心水泵吸水时，可采用轴流深井泵，并应采用湿式深坑的安装式安装于消防水池等消防水源上； 4.当轴流深井泵的电动机露天设置时，应有防雨功能； 5.其他应符合现行标准《室外给水设计规》GB 50013的有关规定。
消防水泵接合器及室外消火栓安装 1）材料质量要求 室外消火栓、消防接合器、阀门等产品型号的选用应遵守设计要求。 严格检查消火栓、接合器等各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。 产品要具有生产合格证和消防主管部门的认可证书 2）操作工艺 消火栓和消防水泵接合器的阀门安装见本标准阀门安装工艺。 消火栓管道的安装分支管安装和干管安装两种形式，要根据现场的实际地理情况选用。 安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。 消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6Mpa的采用法兰连接，压力为1.0Mpa的采用承插连接，订货时要注明连接型式。（连接工艺见管道安装标准）消火栓设有自动放水装臵，当内臵出水阀门关闭时自动放空消火栓内留存的积水，以防消火栓冻裂。 消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。 当泄水口位于井室之外时，应在泄水口处做卵石渗水层，卵石粒径为20～30mm，铺设半径不小于500mm，铺设深度自泄水口以上200m 至槽底。铺设卵石时应注意保护泄水装臵。
埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆各两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。 消防水泵接合器的阀组安装 如采暖室外计算温度低于零下15℃的地区，应做保温井口或采取其它保温措施，保温井口的做法详见97S401。 消火栓和水泵消防接合器的水压试验和冲洗参照与管网水压试验和冲洗。 3）质量标准 一般规定 消防水泵接合器及室外消火栓的安装位臵、形式必须符合设计要求。 主控项目 系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6Mpa。 检验方法：在试验压力下，10min内压力降不大于0.05Mpa，然后降至工作压力进行检查，压力保持不变，不渗不漏。 消防管道在竣工前，必须对管道进行冲洗。 检验方法：观察冲洗出水的浊度。 消防水泵结合器和消火栓的位臵标志应明显，栓口的位臵应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。检查消火栓等设备砌筑支敦安装消火栓管道穿井壁
产品概述 1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统， 以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：水泵、风机的电动机或其它设备的电动机。 2、具体规格有：、、、11、15、、22、30、37、45、55、75、9 3、110、132、160、187、200、220、250、280、315、400KVA等。 3、安装形式：落地式(标准配电柜) 4、备用时间：可按设计要求配置备用时间。 设计“五合一” 规格、型号的标定 示例： KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。 KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。 注： 1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。 2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。 3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。 例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。 4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。 KM-YJS/P系列FEPS产品的原理图
1、单逆变单台负载原理及接线图 说明： 当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低 于380V-15%时，KM1吸合由电池组给逆变器提供直流电。当需要电机负载工作时，给予启动信号( 如运行信 号、远程控制、消防联动信号 )，逆变器立即输出。从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达 到50HZ后保持正常运行。 手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操 作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。 2、单逆变单台负载一用一备原理图及接线图 说明： 对于单逆变单台负载一用一备原理图及接线图同1图，单逆变单台负载原理图及接线图基本一致，只是多了一 个主备转换控制，通过KM1或KM2直流接触器自动实现一用一备即可。注：应用RMS/P FEPS 时，一用一备控制 箱在本FEPS内，不需要外接控制箱。 3、双逆变单台负载一用一备原理图及接线图 说明： 当消防设施要求一用一备时，也可采用双逆变器形式，FEPS在1图的基础上增设一个逆变器和一个主备转换 开关。亦可实现双保险的一用一备功能，其它原理说明同2图一用一备接线图一致。
施工：消火栓、自动喷淋泵及其电气控制柜的安装 消火栓、自动喷淋泵及其电气控制柜的安装： 1 消火栓自动喷淋泵的安装 1.1 基础的复查及清理 1.1.1 消防泵组就位前应复查基础的尺寸、标高及地脚螺栓预留孔的位置是否符合设计要求，并按图纸位置要求在基础上放出安装基准线。安装应在水泵基础混凝土强度达到消防设计要求后才能进行。 1.1.2 泵就位前必须将泵底座底面的油垢、泥土等脏物和地脚螺栓孔中的杂物清理干净，灌浆处的表面凿成麻面，并应凿掉被粘污的混凝土。 1.2 泵组就位及找正 1.2.1 地脚螺栓安装时，底端不应碰孔底，地脚螺栓距孔边应大20-30mm，地脚螺栓应保持垂直，垂直度偏差不超过1%。 1.2.2 泵找平应以水平中开面，轴的外伸部分，底座的水平加工面等处为基准，用水准仪进行测量，泵体的水平度偏差每米不得超过 0.1mm。 1.2.3 泵的联轴同心度的找正 用水准仪、百分表、螺旋测微仪或曲尺进行测量和校正，使水泵轴与电动机轴保持同心，其轴向倾斜每米不得超过0.8mm，径向位移不得超过0.1mm。水泵找正，找平时应采用垫铁来调整安装精度。
2 消火栓自动喷淋泵电气控制柜的安装 2.1 电气控制柜安装处应有良好的通风，地面应有排水沟，以保证室内无积水。电气控制柜与消防水泵之间的连接电缆线应有金属软管或金属管等保护，电缆不得裸露，电缆线径必须满足设计要求。电缆接头必须焊接可靠，接触良好。 2.2 电气控制柜应有良好的接地保护，接地电阻≤1Ω。 2.3 电控柜安装时，柜体和基础牢固相连。 3 消火栓自动喷淋泵及电气控制柜的调试 3.1 调试前的准备 3.1.1 调试前应按设计要求及有关的技术资料，查验设备的规格、型号、数量、备品、备件等。 3.1.2 检查并排除系统各线路中的错线、掉线、虚焊、短路、松脱、松动等错误。并对系统元器件损坏、安装螺栓、螺母的松动等问题进行及时更正处理。 3.1.3 检查三相电源应符合电源性能指标：380±10%。 3.1.4 用500V兆欧表检查电控柜及电动机绝缘程度，不得小于12兆欧。 3.2 消火栓自动喷淋泵的试运行 3.2.1 检查进出水阀门启闭情况，保证所有管道系统畅通，试运转应灵活。 3.2.2 各紧固连接部件不应有松动，安全保护装置灵敏、可靠。 3.2.3 在水泵轴承盒内加注符合设备技术要求的润滑油。
