开关电源拓扑电压模式与电流模式的比较
作者：罗伯特.曼诺
Unitrode公司的IC公司拥有自成立以来一直活跃在前沿的发展控制电路来实现国家的最先进的级数在电源技术。在多年来许多新产品已推出使设计人员能够在易于应用新的创新电路拓扑结构。由于每一种新的拓扑声称提供改进过的这以前是可用的，它是合理的期望一些混乱将与引进的UCC3570的生成 - 一种新的电压模式控制器介绍我们告诉了近10年后世界上目前的模式是这样的优越方法。
但事实却是，没有一个统一的拓扑结构是最适合所有的应用程序。此外，电压模式控制如果更新了现代化的电路和工艺的发展 - 大有作为今天的高性能用品的设计师和是一个可行的竞争者为电源设计人员的重视。要回答的问题是，它的电路拓扑结构最好是为一个特定的应用程序时，必须从的每一种方法的两个优点和缺点的认识。下面的讨论尝试这样做以一致的方式为这两个电源的控制算法。

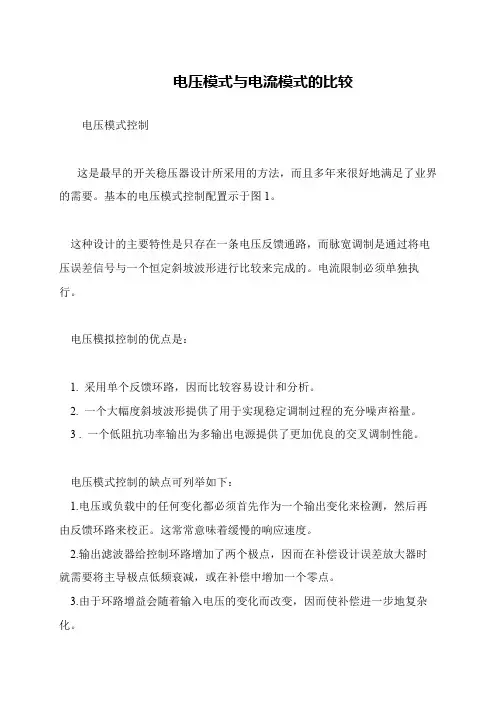

电压模式控制这是用于在第一开关的方法调节器的设计和它服务的行业以及为多年本电压模式配置。这种设计的主要特点是:有一个单一的电压反馈路径，以脉冲宽度调制，通过比较所执行的以恒定的倾斜波形电压误差信号。电流限制必须分开进行。
电压模式控制的优点有：
1．单个反馈回路更易于设计和分析。
2．大振幅锯齿波为一个稳定的调制过程提供良好的噪声容限。
3. 低阻抗功率输出为多路输出电源提供更佳交叉调整。
电压模式控制的缺点：
1.任何改变线路或负载必须首先被检测作为输出的变化，然后由校正反馈回路。
这通常意味着响应速度慢。
2.输出滤波器将两个极点的控制循环要求无论是占主导地位的极低频滚降在误
差放大器或在补偿加零。
3.补偿是通过进一步复杂化，即环增益随输入电压而变化。
电流模式控制上述的缺点是相对显著，因为，设计师们在它的介绍非常积极地考虑所有被缓解电流模式控制这种拓扑结构。如可以看到的从图2中，基本电流模式的图
控制使用振荡器只能作为一个固定频率时钟和斜坡波形被替换为从输出电感电流产生的信号。
而这种控制技术提供的优点包括以下内容：
1. 由于电感电流上升与输入电压 - 武定一个斜坡，这个波形会回应马上到线电压的变化，消除双方的延迟反应和增益变化与输入电压变化。
2. 由于误差放大器现在用命令的输出电流而不是电压，输出电感的影响被最小化现在的过滤器只提供一个单极到反馈回路（至少在感兴趣的正常区域）。这允许在可比的电压模式电路更简单补偿和更高的增益带宽。
3. 电流模式电路额外的好处包括固有的脉冲逐脉冲限流仅仅通过钳位误差放大器的命令，当多个功率单元并联共享以及提供方便的负荷。
而改进提供了电流模式令人印象深刻的是，这项技术在设计过程中还带有其独特的一套必须解决的问题。一些这些清单已概述如下：
1.现在有两个反馈回路，使电路的分析更加困难。
2. 控制回路在50％以上的工作周期变得不稳定，除非斜率补偿。
3. 由于控制调制是基于从输出电流，谐振中导出的信号功率级可插入噪声到控制回路。
4. 特别麻烦的噪声源是前沿电流尖峰，通常是由变压器绕组间电容和输出整流器恢复电流产生的。
5. 随着控制回路迫使电流驱动，负载调节更糟糕的是和耦合电感需要得到可以接受的交叉调节具有多个输出。
因此，从以上我们可以得出这样的结论，电流模式控制将缓解很多的局限性的电压模式下，它也有助于一组设计师新的挑战。然而，随着从最近的事态发展，获得的知识在功率控制技术，电压模式控制的重新评价表明，有替代的方法来纠正它的主要弱点，其结果是UCC3570。
重新审视电压模式控制
UCC3570对电压模式控制所做的两项主要改进是电压前馈和较高频率能力，前者用于消除输入电压变化的影响，后者则允许将输出滤波器的极点置于标准控制环路带宽范围以上。
电压前馈是通过使斜坡波形的斜率与输入电压成正比来实现的。这提供了一个对应和校正的占空比调制，而无需反馈环路采取任何动作。结果是获得了一个恒定的控制环路增益以及针对输入电压变化的瞬时响应。较高频率能力是通过对该IC使用BiCMOS加工工艺而得以实现的，这产生了较小的寄生电容和较低的电路延迟。于是，电压模式控制的许多问题都有所缓解，而并未招致电流模式控制的麻烦。
选择电路拓扑结构
以上所有的讨论均不应给您留下“电流模式控制不再有用武之地”的印象——而只应是“在当今的环境中，电流模式和电压模式这两种拓扑结构都可以是适用的选择”。针
对每一种特定的应用，某些设计依据有可能表明这一种或另一种拓扑结构更加适合。部分设计依据概述如下：
在以下场合可考虑使用电流模式：
1.电源输出将是一个电流源或非常高的输出电压。
2.对于某个给定的开关频率，需要最快的动态响应。
3.应用针对的是一个输入电压变化相对受限的DC/DC转
换器。
4.需要可并联性 (parallelability) 和负载均分的模块化应用。
5.在变压器磁通平衡很重要的推挽电路中。
6.在要求使用极少组件的低成本应用中。
而在以下场合中则可以考虑使用具前馈的电压模式：
1.有可能存在很宽的输入电压和/或输出负载变化范围。
2.特别是在低电压－轻负载条件下，此时，电流斜坡斜率过于平缓，不利于实现稳定的PWM操作。
3.高功率应用和/或噪声应用（这里，电流波形上的噪声将难以控制）。
4.需要多个输出电压以及较好的交叉调制性能。
5.可饱和电抗器控制器将被用作辅助次级侧稳压器。
6.需要避免双反馈环路和/或斜坡补偿之复杂性的应用。
按照这些设计依据，UCC3750针对中低功率、隔离、初级侧控制应用进行了优化（借助隔离型前馈）。除了上述的控制特性之外，该器件还针对此类工作在性能方面实现了诸多的提升。不过，鉴于这并非本文的讨论议题，感兴趣的读者可以查阅该产品的数据表以了解更多的相关信息。
