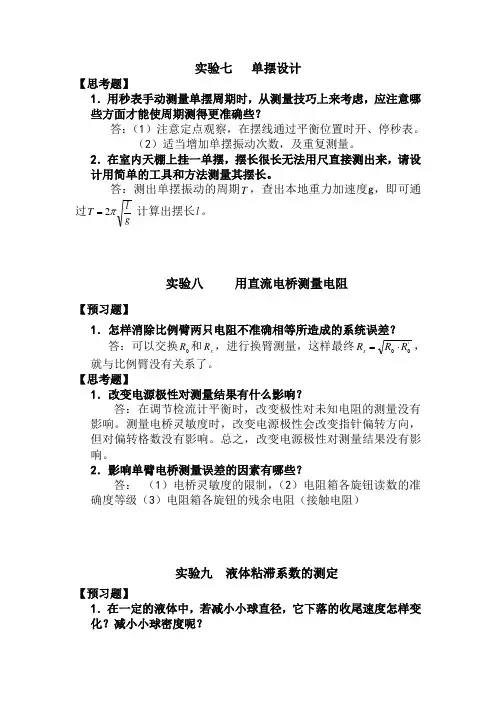

实验十三 拉伸法测金属丝的扬氏弹性摸量
【预习题】
1．如何根据几何光学的原理来调节望远镜、光杠杆和标尺之间的位置关系？如何调节望远镜？
答：（1）根据光的反射定律分两步调节望远镜、光杠杆和标尺之间的位置关系。第一步：调节来自标尺的入射光线和经光杠杆镜面的反射光线所构成的平面大致水平。具体做法如下：①用目测法调节望远镜和光杠杆大致等高。②用目测法调节望远镜下的高低调节螺钉，使望远镜大致水平；调节光杠杆镜面的仰俯使光杠杆镜面大致铅直；调节标尺的位置，使其大致铅直；调节望远镜上方的瞄准系统使望远镜的光轴垂直光杠杆镜面。第二步：调节入射角（来自标尺的入射光线与光杠杆镜面法线间的夹角）和反射角（经光杠杆镜面反射进入望远镜的反射光与光杠杆镜面法线间的夹角）大致相等。具体做法如下：沿望远镜筒方向观察光杠杆镜面，在镜面中若看到标尺的像和观察者的眼睛，则入射角与反射角大致相等。如果看不到标尺的像和观察者的眼睛，可微调望远镜标尺组的左右位置，使来自标尺的入射光线经光杠杆镜面反射后，其反射光线能射入望远镜内。
（2）望远镜的调节：首先调节目镜看清十字叉丝，然后物镜对标尺的像（光杠杆面镜后面2D 处）调焦，直至在目镜中看到标尺清晰的像。
2．在砝码盘上加载时为什么采用正反向测量取平均值的办法？
答：因为金属丝弹性形变有滞后效应，从而带来系统误差。
【思考题】
1．光杠杆有什么优点？怎样提高光杠杆测量微小长度变化的灵敏度？
答：（1）直观 、简便、精度高。
（2）因为
D x b L 2?=?，即b D L x 2=??，所以要提高光杠杆测量微小长度变化的灵敏度L
x ??，应尽可能减小光杠杆长度b （光杠杆后支点到两个前支点连线的垂直距离），或适当增大D （光杠杆小镜子到标尺的距离为D ）。
2．如果实验中操作无误，得到的数据前一两个偏大，这可能是什么原因，如何避免？
答：可能是因为金属丝有弯曲。避免的方法是先加一两个发码将金属丝的弯曲拉直。
3．如何避免测量过程中标尺读数超出望远镜范围？
答：开始实验时，应调节标尺的高低，使标尺的下端大致与望远镜光轴等高，这样未加砝码时从望远镜当中看到的标尺读数接近标尺的下端，逐渐加砝码的过程中看到标尺读数向上端变化。这样就避免了测量
过程中标尺读数超出望远镜范围。
实验十四 冰的熔解热的测定
【思考题】
1．设计一实验，通过实验的方法测定量热器的水当量。
答：用混合法，将质量分别为1m 、2m ，温度分别为1t 、2t 的两份水放
入量热器里混合，热平衡方程式)())((2211t T cm T t w W m c -=-++，式中
c
m c W 00=为量热器的水当量（0m 、0c 分别为量热器的质量和材料的比热容），w 为温度计的水当量，c 为水的比热容，测出各温度和质量即可求出W 。
2．为了减小实验误差，操作时应注意哪些问题？
答：（1）在测量量热器质量时注意使量热器干燥。
（2）加入热水的温度不超过室温10℃，水量为量热器的五分之二
（3）加冰前读出热水的温度
（4）冰块大小合适，应该是熔化的冰，但表面用纸吸干水。
（5）加冰后搅动冰块，仔细观察混合后混度的变化，读出最低温度。
实验十五 牛顿环和劈尖干涉
【预习题】
1．何为等厚干涉?
答：对分振幅薄膜干涉，当入射角一定、入射光波波长一定，光程差仅是膜厚e 的函数，干涉条纹是厚度相同点的轨迹时，这样的干涉为等厚干涉。
2．如何正确调节读数显微镜? 在测量中怎样避免空程误差?
答：先将显微镜降到靠近牛顿环装置附近,然后慢慢而又小心地自下而上调节镜筒,直至看到清晰的牛顿环为止。在测量中为了避免空程误差，应作到两点：①先转动测微鼓轮向右侧(或向左侧)移动,将显微镜的十字叉丝超过第35条暗纹(到40条),然后再退到35条暗纹,进行测量；②测量中读数显微镜只向一方向移动，中途不可倒退。
3．测量牛顿环直径时要注意哪些问题?
答：应注意两点：① 在测量中，测微鼓轮只能向一个方向旋转，否则会产生空程误差.② 测量牛顿环直径时, 注意左右两侧环纹不要数错,且十字叉丝纵丝对准暗纹中心，防止工作台震动。
【思考题】
1．若把牛顿环倒过来放置,干涉图形是否变化?
答：不变。
2．在测量牛顿环直径时,若实际测量的是弦,而不是牛顿环直径,对结果
有何影响?
答：没有影响。
3．实验中如何使十字叉丝的水平丝与镜筒移动方向平行?若与镜筒移动方向不平行, 对测量有何影响?
答：测量过程中如何竖叉丝始终与干涉圆环相切则十字的水平丝与镜筒移动方向平行，若不是，则须调节目镜叉丝的方位。若与镜筒移动方向不平行, 干涉圆环直径的测量将产生误差。
4．牛顿环和劈尖干涉条纹有何相同和不同之处? 为什么?
答：牛顿环和劈尖干涉条纹有何相同为都是等厚干涉。不同之处为牛顿环的干涉条纹为明暗相间的同心圆，相邻条纹间距不等；劈尖的干涉条纹为明暗相间的直条纹，且相邻条纹间距相等。因为牛顿环和劈尖干涉条纹都是厚度相同点的轨迹，牛顿环厚度相同点的轨迹是圆，劈尖厚度相同点的轨迹是直线。
5．用什么方法来鉴别待测光学面为平面、球面和柱面? 球面是凸球面还是凹球面? 如何鉴别?
答：将一平晶置于待测光学面上，当（1）待测光学面为平面时，干涉条纹为明暗相间的直条纹，且相邻条纹间距相等；（2）待测光学面为球面时，干涉条纹为明暗相间的同心圆；（3）待测光学面为柱面时，干涉条纹为明暗相间的直条纹，条纹对称于平面和柱面的交线，相邻条纹间距不等。（4）当轻按球面，干涉圆环向外扩张时球面是凸球面；干涉圆环向内收缩时球面是凹球面。
实验十六示波器的使用
【预习题】
1．示波器为什么能把看不见的变化电压显示成看得见的图象？简述其原理。
答：（1）示波管内高速电子束使荧光屏上产生光亮点，而电子束的偏转角度（光点在荧光屏上的位移）是
受X轴和Y轴偏转板上所加电压的控制。
（2）若只在X轴偏转板上加一个锯齿波电压（该电压随时间从-U按一定比例增大到+U），则光点就会从荧光屏左端水平地移动到右端（称为扫描），由于荧光屏上的发光物质的特性使光迹有一定保留时间，因而在屏幕水平方向形成一条亮迹（称为扫描线）。
（3）若只在Y轴偏转板上加信号电压，则随着信号幅度的变化光点就会在荧光屏竖直方向作上下移动形成一条竖直亮迹。
（4）如在Y轴偏转板加上电压信号，同时又在X轴偏转板加上锯齿波扫描电压，则电子束受到水平和竖直电场的共同作用，光点的轨迹呈现二维图形（光点在X方向均匀地从左向右水平移动的同时又在Y方向随信号幅度的变化在竖直方向作上下移动），即将Y轴偏转板上电压信号
幅度随时间变化的规律在屏幕上展开成为函数曲线（即信号波形）。
（5）要得到清晰稳定的信号波形，扫描电压的周期x T 与信号电
压的周期y T 必须满足y x nT T =，以保证x T 的起点始终与电压信号固定的一
点相对应（称同步），屏幕上的波形才能稳定。
（6）为了得到可观察的图形，锯齿波扫描电压必须重复扫描．
2．观察波形的几个重要步骤是什么?
答：（1）开启示波器电源开关后，将耦合开关置“⊥”，，调整辉度、聚焦以及垂直、水平位移旋钮使屏幕中部出现亮度适中细小的亮点。
（2）观察、测量时将耦合开关置“AC ”或“DC ”， 触发选择开关置“INT ”，将信号用同轴电缆线连接到Y 轴输入端。
（3）调节Y 轴灵敏度选择开关和X 轴扫描选择开关以及触发电平旋钮，使信号幅度在屏幕范围内（屏幕竖直标尺的2/3左右），且有2—5个完整稳定的波形。
（4）定量测量时还应注意将扫描微调旋钮和Y 轴微调旋钮置于校准位置（顺时针旋转至最大）。
3．怎样用李萨如图形来测待测信号的频率?
答：1．将示波器功能置于外接状态（触发选择开关置“EXT ”，触发信号极性开关置“X ”）。将信号发生器的正弦波信号用同轴电缆线连接到X 轴输入端，待测频率的信号用同轴电缆线连接到Y 轴输入端，分别调节信号发生器幅度旋钮和Y 轴灵敏度选择开关，使亮迹形成的图形在屏幕范围内。
2．调节信号发生器输出信号的频率，使合成的李萨如图形为稳定的“○”形，从信号发生器上读出输出信号的的频率值Fx 1，根据合成李萨如图形的两个信号频率比与图形切点数的关系Fx ：Fy =N Y ：N X ，求出Fy 1 。
3．再改变信号发生器输出信号的频率，使合成的图形为“∞” 、“ 8”、“000”等，N Y ：N X 分别为“1：2”、“2：1”、“1：3”等，相应地读出信号发生器输出信号的频率为F X2 、 F X3 、 F X4 等 ，求出F Y2 、 F Y3 、 F Y4 等，算出的F Y
的平均值即为待测信号的频率。 【思考题】
1．在示波器的荧光屏上得到一李萨如图形，Y 轴、X 轴与图形相交时交点数之比3
4=y x N N ，已知Hz f x 100=，求y f 。 答：Hz f N N f x y x y 13310034=?=?=
。 2．为什么在共振状态下测声速? 如何判断系统是否处于共振状态?
答：本实验中将电信号转换为超声波信号的器件是压电陶瓷换能器，
该换能器有一最佳响应的频率，当电信号频率等于该响应的频率时，压电陶瓷片产生共振，输出信号最大，便于测量。示波器屏幕上的信号幅度为最大值时，系统处于共振状态。
实验十七 分光计的使用 用光栅测波长
【预习题】
1．分光计主要由几部分组成？各自作用是什么？
答：（1）分光计主要由底座、平行光管、载物台、望远镜和刻度盘五个部分组成。（2）底座上承载着其它四个部分，其中载物台、望远镜和刻度盘都可绕底座上的主轴转动；平行光管用来产生平行光；载物台用来放置被测样品；望远镜用来接收平行光；刻度盘与游标盘配合用来读取数据。
2．分光计调节要求是什么？
答：分光计的调节要达到三个要求：（1）望远镜能接收平行光。（2）平行光管能发出平行光。（3）望远镜的光轴和平行光管的
光轴与仪器的主轴垂直。载物台与仪器的主轴垂直。
3．用光栅测波长时，光栅应如何放置？为什么？
答：用光栅测波长时按图17-7放置光栅。因为这样放
置可方便调节。当调节平行光垂直照射光栅表面时（即光
栅平面与平行光管轴线垂直），只须调节螺钉Ⅰ和Ⅱ；调
节平行光管的狭缝与光栅刻痕平行时，只须调节螺钉Ⅲ。
【思考题】
1．为什么要用各半调节法调节望远镜的主轴垂直于仪器的
主轴？
答：综合考虑调节载物台调平螺钉Ⅰ或Ⅱ与调节望远镜水平度调节螺钉对正反两面亮十字反射像与分划板上方的水平刻线间高度差的相互影响，从而加快调节速度。
2．当狭缝过宽或过窄时，将会出现什么现象？为什么？
答：当狭缝过宽时，衍射条纹将变粗，相互靠近的条纹无法分开，在测量时难以确定条纹的中心位置。
当狭缝过窄时，将看不见衍射条纹，因而无法测量。
3．用公式λθk =sin d 测光波波长应保证什么条件？实验中如何检查条件是否满足？
答：用公式λθk =sin d 测光波波长应保证：平行光垂直照射在光栅上。实验中通过检查0级谱线和光栅面反射的绿十字像的位置检查条件是否满足。0级谱线应与竖叉丝重合，且被测量用（中叉丝）的水平叉丝平分。光栅面反射的绿十字像应与调整叉丝（上叉丝）重合。
实验十九 光具组基点的测定
【预习题】
1．主点（或面）、节点（或面）的含义是什么？它们在什么条件下重合在一起？
答：主点是横向放大率1+=β的一对共轭点。若将物体垂直于系统的光轴放置在第一主点H 处，则必成一个与物体同样大小的正立像于第二主面H '处。过主点垂直于光轴的平面，分别称为第一、第二主面（如图中MH 、M ' H '所示）。第一、第二主面主面是一对横向放大率1+=β的共轭面。节点是角放大率1+=γ的一对共轭点。如图所示：入射光线（或其延长线）通过第一节点N 时，出射光线（或
其延长线）必通过第二节点N '，并与过N 的入
射光线平行。过节点垂直于光轴的平面分别称
为第一、第二节面。
当共轴球面系统处于同一媒质时，两主点分别
与两节点重合。
2．实验中确定节点的依据是什么？如何确定？
答：入射光线通过第一节点N 时，出射光线必通过第二节点N '，并与过N 的入射光线平行。实验时不断改变光具组在上层导轨上的位置并使上层导轨饶回转轴转动，当屏上则像点位置不动时，光具组的第二节点N '恰好在回转轴O 点的位置上。
3．如何调共轴，在实验中调共轴有什么必要性？
答：用两次成像法调节共轴。实验中调共轴可减小测量误差。
【思考题】
1．当顺时针转动上层导轨时，屏上的像反时针移动，此时节点是在转轴的哪一方？反之如何？试绘图说明。
答：当顺时针转动上层导轨时，屏上的像反时针移动，此时节点在转轴的左侧（图1）；反之在转轴的右侧（图2）。
图1 图2
2．第一主面靠近第一透镜，第二主点靠近第二透镜，在什么条件下才是对的？（光具组由二薄透镜组成）
答：当0φH H '即21f f d '+'φ时，第一主面靠近第一透镜，第二主点靠近第二透镜。
3．由一凸透镜和一凹透镜组成的光具组，如何测量其基点？（距离d 可自己设定）
答：根据自己选定的d ，计算主点及焦点的大小，若焦点在光具组外，测量方法同实验所介绍方法相同。若焦点在光具组内，则需增加一凸透镜，使光具组内焦点的像经凸透镜后成像在屏上，再改变光具组在上层导轨上的位置并使上层导轨饶回转轴转动，当屏上的像点不动时，转轴O
点的位置即节点位置，焦点的位置可根据凸透镜的焦距和所测像距算出。
实验二十 棱镜玻璃折射率的测定
【预习题】
1．为什么汞灯光源发出的光经过三棱镜以后会形成光谱？
答：当复合光入射三棱镜以后，由于棱镜的色散作用，不同波长的光将被分散开来。汞灯光源是复合光源，所以它发出的光经过三棱镜以后就会形成光谱。
2．怎样用反射法测定棱镜的顶角？
答：反射法测定棱镜的顶角即教材中所介绍的自准
直法。具体方法如下：
将待测棱镜置于分光计的载物台上。固定望远镜，点亮
小灯照亮目镜中的
叉丝，旋转棱镜台，使棱镜的一个折射面对准望远镜，
用自准直法调节望
远镜的光轴与此折射面严格垂直，即使十字叉丝的反射
像和调整叉丝完全
重合。如图20-5所示，记录刻度盘上两游标读数21,v v ；再转动游标盘联带 载物平台，依同样方法使望远镜光轴垂直于棱镜第二个折射面，记录相应的
游标读数2
1,'v v '；同一游标两次读数之差等于棱镜角A 的补角θ： )]'()'[(211122v v v v -+-=θ 即棱镜角θ-=ο180A ，重复测量几次，计算棱镜角A 的平均值和标准
不确定度。
3．何为最小偏向角？实验中如何确定最小偏向角？
答：当入射光线与折射光线左右对称时，即当i i '=，γγ'=时，光线的偏向角δ最小，此角称为最小偏向角，以m δ表示。实验中将三棱镜放
置在调好的分光计载物台上，放置时注意将棱镜一底角对准平行光管，眼睛从另一底角方向找到经棱镜折射后形成的谱线。然后慢慢转动棱镜台，缓慢改变入射角1i ,谱线会向一方向移动。当棱镜台转到某一位置，该谱线不再移动，这时无论棱镜台向何方向转动，该谱线匀向相反方向移动，这个谱线反向移动的极限位置就是棱镜对该谱线最小偏向角的位置。
【思考题】
1．在用棱脊分束法测三棱镜的顶角时，为什么三棱镜放在载物台上的位置，要使得三棱镜的顶角离平行光管远一些，而不能太靠近平行光管呢?试画出光路图，分析其原因。
答：用棱脊分束法测三棱镜的顶角时若三棱镜太靠近平行光管，反射图20-5自准直法
光将不能进入望远镜，在目镜中将不能看到平行光管狭缝的的像。其光路图如下：
2．设计一种不测最小偏向角而能测棱镜玻璃折射率的方案。
答：具体方法请学生自行设计。

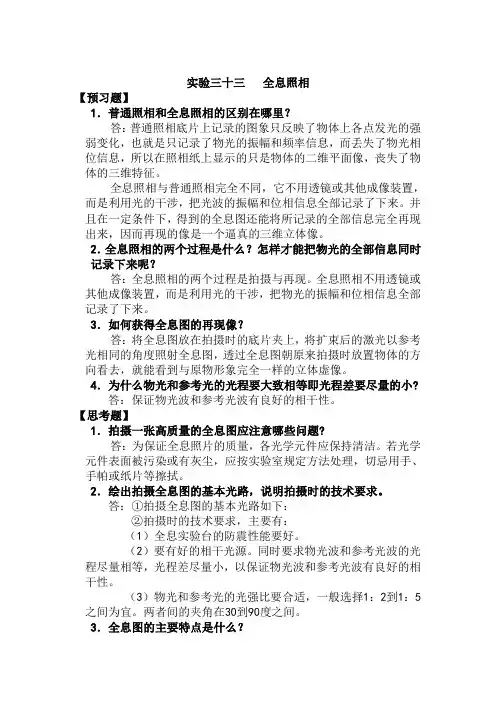

(此文档为word格式，下载后您可任意编辑修改！) 大学物理实验报告答案大全（实验数据及思考题答案全包括） 伏安法测电阻 实验目的(1) 利用伏安法测电阻。 (2) 验证欧姆定律。 (3) 学会间接测量量不确定度的计算；进一步掌握有效数字的概念。 U 实验方法原理根据欧姆定律，R =，如测得U 和I 则可计算出R。值得注意的是，本实验待测电阻有两只， I 一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。 实验装置待测电阻两只，0～5mA 电流表1 只，0－5V 电压表1 只，0～50mA 电流表1 只，0～10V 电压表一只，滑线变阻器1 只，DF1730SB3A 稳压源1 台。 实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。必要时，可提示学生参照第2 章中的第2.4 一节的有关内容。分压电路是必须要使用的，并作具体提示。 (1) 根据相应的电路图对电阻进行测量，记录U 值和I 值。对每一个电阻测量3 次。 (2) 计算各次测量结果。如多次测量值相差不大，可取其平均值作为测量结果。 (3) 如果同一电阻多次测量结果相差很大，应分析原因并重新测量。 数据处理 (1) 由?U =U max ×1.5% ，得到?U 1 = 0.15V,?U2 = 0.075V ； (2) 由?I = I max ×1.5% ，得到?I 1 = 0.075mA,?I 2 = 0.75mA； (3) 再由u= R ( ?U )2 + ( ?I ) 2 ，求得u= 9 ×101?, u= 1?； R 3V 3I R1 R2 (4) 结果表示R1 = (2.92 ± 0.09) ×10光栅衍射实验目的 (1) 了解分光计的原理和构造。 (2) 学会分光计的调节和使用方法。?, R 2 = (44 ±1)? (3) 观测汞灯在可见光范围内几条光谱线的波长实验方法原理
实验一：物体密度 1、量角器的最小刻度是0.5.为了提高此量角器的精度，在量角器上附加一个角游标，使游标30个分度正好与量角器的29个分度的等弧长。求：（1、）该角游标的精度；（ 2、）如图读数 答案：因为量角器的最小刻度为30’.游标30分度与量角器29 分度等弧长，所以游标精度为30/30=1，图示角度为149。45’ 2、测定不规则的固体密度时，若被测物体浸入水中时表面吸附着水泡，则实验结果所得密度值是偏大还是偏小?为什么？ 答案：如果是通过观察水的体积的变化来测量不规则物体的体积,那么计算的密度会减小,因为质量可以测出,而吸附气泡又使测量的体积增大（加上了被压缩的气泡的体积）所 以密度计算得出的密度减小 实验二：示波器的使用 1、示波器有哪些组成部分？每部分的组成作用？ 答案：电子示波器由Y偏转系统、X偏转系统、Z通道、示波管、幅度校正器、扫描时间校正器、电源几部分组成。 Y偏转系统的作用是：检测被观察的信号，并将它无失真或失真很小地传输到示波管的垂直偏转极板上。 X偏转系统的作用是：产生一个与时间呈线性关系的电压，并加到示波管的x偏转板上去，使电子射线沿水平方向线性地偏移，形成时间基线。 Z通道的作用是：在时基发生器输出的正程时间内产生加亮信号加到示波管控制栅极上，使得示波管在扫描正程加亮光迹，在扫描回程使光迹消隐。 示波管的作用是：将电信号转换成光信号，显示被测信号的波形。 幅度校正器的作用是：用于校正Y通道灵敏度。 扫描时间校正器的作用是：用于校正x轴时间标度，或用来检验扫描因数是否正确。 电源的作用是：为示波器的各单元电路提供合适的工作电压和电流。 2、为什么在实验中很难得到稳住的李萨如图形，而往往只能得到重复变化的某一组李萨如图形？ 答案：因为在实验中很难保证X、Y轴的两个频率严格地整数倍关系,故李莎茹图形总是在不停旋转,当频率接近整数倍关系时,旋转速度较慢； 实验三：电位差计测量电动势 1、测量前为什么要定标？V0的物理意义是什么?定标后在测量Ex时，电阻箱为什么不能在调节? 答案：定标是因为是单位电阻的电压为恒定值，V0的物理意义是使实验有一个标准的低值，电阻箱不能动是因为如果动了电阻箱就会改变电压，从而影响整个实验；为了保持工 作电流不变.设标准电压为En,标准电阻为Rn,则工作电流为I=En/Rn,保持工作电流不变,当测量外接电源时,调节精密电阻Ra,使得电流计示数为零,有E=I*Ra,若测试过程中调节了电位器Rc,则导致I产生变化,使测得的E不准（错误）
怀化学院 大学物理实验实验报告 系别物信系年级2009专业电信班级09电信1班姓名张三学号09104010***组别1实验日期2009-10-20 实验项目:长度和质量的测量
【实验题目】长度和质量的测量 【实验目的】 1. 掌握米尺、游标卡尺、螺旋测微计等几种常用测长仪器的读数原理和使用方法。 2. 学会物理天平的调节使用方法，掌握测质量的方法。 3. 学会直接测量和间接测量数据的处理，会对实验结果的不确定度进行估算和分析，能正确地表示测量结果。 【实验仪器】(应记录具体型号规格等，进实验室后按实填写) 直尺(50cm)、游标卡尺(0.02mm)、螺旋测微计(0～25mm,0.01mm),物理天平(TW-1B 型，分度值0.1g ，灵敏度1div/100mg),被测物体 【实验原理】(在理解基础上，简明扼要表述原理，主要公式、重要原理图等) 一、游标卡尺 主尺分度值：x=1mm,游标卡尺分度数：n （游标的n 个小格宽度与主尺的n-1小格长度相等）,游标尺分度值： x n n 1-（50分度卡尺为0.98mm,20分度的为：0.95mm ）,主尺分度值与游标尺 分度值的差值为：n x x n n x = -- 1,即为游标卡尺的分度值。如50分度卡尺的分度值为： 1/50=0.02mm,20分度的为：1/20=0.05mm 。 读数原理：如图，整毫米数L 0由主尺读取，不足1格的小数部分l ?需根据游标尺与主尺对齐的刻线数 k 和卡尺的分度值x/n 读取： n x k x n n k kx l =--=?1 读数方法（分两步）： (1)从游标零线位置读出主尺的读数.(2)根据游标尺上与主尺对齐的刻线k 读出不足一分格的小数,二者相加即为测量值.即: n x k l l l l +=?+=00,对于50分度卡尺：02.00?+=k l l ; 对20分度：05.00?+=k l l 。实际读数时采取直读法读数。 二、螺旋测微器 原理：测微螺杆的螺距为0.5mm ，微分筒上的刻度通常为50分度。当微分筒转一周时，测微螺杆前进或后退0.5mm ，而微分筒每转一格时，测微螺杆前进或后退0.5/50=0.01mm 。可见该螺旋测微器的分度值为0.01mm ，即千分之一厘米，故亦称千分尺。 读数方法：先读主尺的毫米数（注意0.5刻度是否露出），再看微分筒上与主尺读数准线对齐的刻线（估读一位）,乖以0.01mm, 最后二者相加。 三：物理天平 天平测质量依据的是杠杆平衡原理 分度值:指针产生1格偏转所需加的砝码质量，灵敏度是分度值的倒数，即n S m = ?，它表示 天平两盘中负载相差一个单位质量时，指针偏转的分格数。如果天平不等臂，会产生系统误差，消除方法：复称法，先正常称1次，再将物放在右盘、左盘放砝码称1次(此时被测质量应为砝码质量减游码读数)，则被测物体质量的修正值为：21m m m ?=。 【实验内容与步骤】(实验内容及主要操作步骤)
篇一：大学物理实验报告1 图片已关闭显示，点此查看 学生实验报告 学院：软件与通信工程学院课程名称：大学物理实验专业班级：通信工程111班姓名：陈益迪学号：0113489 学生实验报告 图片已关闭显示，点此查看 一、实验综述 1、实验目的及要求 1．了解游标卡尺、螺旋测微器的构造，掌握它们的原理，正确读数和使用方法。 2．学会直接测量、间接测量的不确定度的计算与数据处理。 3．学会物理天平的使用。 4．掌握测定固体密度的方法。 2 、实验仪器、设备或软件 1 50分度游标卡尺准确度=0.02mm 最大误差限△仪=±0.02mm 2 螺旋测微器准确度=0.01mm 最大误差△仪=±0.005mm 修正值=0.018mm 3 物理天平 tw-0.5 t天平感度0.02g 最大称量 500g △仪=±0.02g 估读到 0.01g 二、实验过程（实验步骤、记录、数据、分析） 1、实验内容与步骤 1、用游标卡尺测量圆环体的内外径直径和高各6次； 2、用螺旋测微器测钢线的直径7次； 3、用液体静力称衡法测石蜡的密度； 2、实验数据记录表 （1）测圆环体体积 图片已关闭显示，点此查看 （2）测钢丝直径 仪器名称：螺旋测微器(千分尺)准确度=0.01mm估读到0.001mm 图片已关闭显示，点此查看 图片已关闭显示，点此查看 测石蜡的密度 仪器名称：物理天平tw—0.5天平感量： 0.02 g 最大称量500 g 3、数据处理、分析 （1）、计算圆环体的体积 1直接量外径d的a类不确定度sd ,sd=○ sd=0.0161mm=0.02mm 2直接量外径d的b类不确定度u○ d. ud,= ud=0.0155mm=0.02mm 3直接量外径d的合成不确定度σσ○ σd=0.0223mm=0.2mm 4直接量外径d科学测量结果○ d=(21.19±0.02)mm d = 5直接量内径d的a类不确定度s○
大学物理实验报告优秀模板 大学物理实验报告模板 实验报告 一.预习报告 1.简要原理 2.注意事项 二.实验目的 三.实验器材 四.实验原理 五.实验内容、步骤 六.实验数据记录与处理 七.实验结果分析以及实验心得 八.原始数据记录栏(最后一页) 把实验的目的、方法、过程、结果等记录下来，经过整理，写成的书面汇报，就叫实验报告。 实验报告的种类因科学实验的对象而异。如化学实验的报告叫化学实验报告，物理实验的报告就叫物理实验报告。随着科学事业的日益发展，实验的种类、项目等日见繁多，但其格式大同小异，比较固定。实验报告必须在科学实验的基础上进行。它主要的用途在于帮助实验者不断地积累研究资料，总结研究成果。 实验报告的书写是一项重要的基本技能训练。它不仅是对每次实验的总结，更重要的是它可以初步地培养和训练学生的逻辑归纳能力、综合分析能力和文字表达能力，是科学
论文写作的基础。因此，参加实验的每位学生，均应及时认真地书写实验报告。要求内容实事求是，分析全面具体，文字简练通顺，誊写清楚整洁。 实验报告内容与格式 (一) 实验名称 要用最简练的语言反映实验的内容。如验证某程序、定律、算法，可写成“验证×××”；分析×××。 (二) 所属课程名称 (三) 学生姓名、学号、及合作者 (四) 实验日期和地点（年、月、日） (五) 实验目的 目的要明确，在理论上验证定理、公式、算法，并使实验者获得深刻和系统的理解，在实践上，掌握使用实验设备的技能技巧和程序的调试方法。一般需说明是验证型实验还是设计型实验，是创新型实验还是综合型实验。 (六) 实验内容 这是实验报告极其重要的内容。要抓住重点，可以从理论和实践两个方面考虑。这部分要写明依据何种原理、定律算法、或操作方法进行实验。详细理论计算过程. (七) 实验环境和器材 实验用的软硬件环境（配置和器材）。 (八) 实验步骤 只写主要操作步骤，不要照抄实习指导，要简明扼要。还应该画出实验流程图（实验装置的结构示意图），再配以
怀化学院 大学物理实验实验报告系别数学系年级2010专业信息与计算班级10信计3班姓名张三学号**组别1实验日期2011-4-10 实验项目:验证牛顿第二定律
1.气垫导轨的水平调节 可用静态调平法或动态调平法，使汽垫导轨保持水平。静态调平法：将滑块在汽垫上静止释放，调节导轨调平螺钉，使滑块保持不动或稍微左右摆动，而无定向运动，即可认为导轨已调平。 2.练习测量速度。 计时测速仪功能设在“计时2”，让滑块在汽垫上以一定的速度通过两个光电门，练习测量速度。 3.练习测量加速度 计时测速仪功能设在“加速度”，在砝码盘上依次加砝码，拖动滑块在汽垫上作匀加速运动，练习测量加速度。 4.验证牛顿第二定律 （1）验证质量不变时，加速度与合外力成正比。 用电子天平称出滑块质量滑块m ，测速仪功能选“加速度”， 按上图所示放置滑块，并在滑块上加4个砝码(每个砝码及砝码盘质量均为5g)，将滑块移至远离滑轮一端，使其从静止开始作匀加速运动，记录通过两个光电门之间的加速度。再将滑块上的4个砝码分四次从滑块上移至砝码盘上，重复上述步骤。 （2）验证合外力不变时，加速度与质量成反比。 计时计数测速仪功能设定在“加速度”档。在砝码盘上放一个砝码（即 g m 102=），测量滑块由静止作匀加速运动时的加速度。再将四个配重块(每个配重 块的质量均为m ′=50g)逐次加在滑块上，分别测量出对应的加速度。 【数据处理】 (数据不必在报告里再抄写一遍，要有主要的处理过程和计算公式，要求用作图法处理的应附坐标纸作图或计算机打印的作图) 1、由数据记录表3，可得到a 与F 的关系如下： 由上图可以看出，a 与F 成线性关系，且直线近似过原点。 上图中直线斜率的倒数表示质量，M=1/=172克，与实际值M=165克的相对误差： %2.4165 165 172=- 可以认为，质量不变时，在误差范围内加速度与合外力成正比。
U 2 I 2 大学物理实验报告答案大全（实验数据及思考题答案全包括） 伏安法测电阻 实验目的 (1) 利用伏安法测电阻。 (2) 验证欧姆定律。 (3) 学会间接测量量不确定度的计算；进一步掌握有效数字的概念。 实验方法原理 根据欧姆定律， R = U ，如测得 U 和 I 则可计算出 R 。值得注意的是，本实验待测电阻有两只， 一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。 实验装置 待测电阻两只，0～5mA 电流表 1 只，0－5V 电压表 1 只，0～50mA 电流表 1 只，0～10V 电压表一 只，滑线变阻器 1 只，DF1730SB3A 稳压源 1 台。 实验步骤 本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。必要时，可提示学 生参照第 2 章中的第 2.4 一节的有关内容。分压电路是必须要使用的，并作具体提示。 (1) 根据相应的电路图对电阻进行测量，记录 U 值和 I 值。对每一个电阻测量 3 次。 (2) 计算各次测量结果。如多次测量值相差不大，可取其平均值作为测量结果。 (3) 如果同一电阻多次测量结果相差很大，应分析原因并重新测量。 数据处理 (1) 由 U = U max ? 1.5% ，得到 U 1 = 0.15V , U 2 = 0.075V ； (2) 由 I = I max ? 1.5% ，得到 I 1 = 0.075mA , I 2 = 0.75mA ； (3) 再由 u R = R ( 3V ) + ( 3I ) ，求得 u R 1 = 9 ? 101 &, u R 2 = 1& ； (4) 结果表示 R 1 = (2.92 ± 0.09) ?10 3 &, R 2 = (44 ± 1)& 光栅衍射 实验目的 (1) 了解分光计的原理和构造。 (2) 学会分光计的调节和使用方法。 (3) 观测汞灯在可见光范围内几条光谱线的波长 实验方法原理
实验一霍尔效应及其应用 【预习思考题】 1．列出计算霍尔系数、载流子浓度n、电导率σ及迁移率μ的计算公式，并注明单位。 霍尔系数，载流子浓度，电导率，迁移率。 2．如已知霍尔样品的工作电流及磁感应强度B的方向，如何判断样品的导电类型？ 以根据右手螺旋定则，从工作电流旋到磁感应强度B确定的方向为正向，若测得的霍尔电压为正，则样品为P型，反之则为N型。 3．本实验为什么要用3个换向开关？ 为了在测量时消除一些霍尔效应的副效应的影响，需要在测量时改变工作电 流及磁感应强度B的方向，因此就需要2个换向开关；除了测量霍尔电压，还要测量A、C间的电位差，这是两个不同的测量位置，又需要1个换向开关。总之，一共需要3个换向开关。 【分析讨论题】 1．若磁感应强度B和霍尔器件平面不完全正交，按式（5.2-5）测出的霍尔系数比实际值大还是小？要准确测定值应怎样进行？ 若磁感应强度B和霍尔器件平面不完全正交，则测出的霍尔系数比实际值偏小。要想准确测定，就需要保证磁感应强度B和霍尔器件平面完全正交，或者设法测量出磁感应强度B和霍尔器件平面的夹角。 2．若已知霍尔器件的性能参数，采用霍尔效应法测量一个未知磁场时，测量误差有哪些来源？ 误差来源有：测量工作电流的电流表的测量误差，测量霍尔器件厚度d的长度测量仪器的测量误差，测量霍尔电压的电压表的测量误差，磁场方向与霍尔器件平面的夹角影响等。 实验二声速的测量 【预习思考题】 1. 如何调节和判断测量系统是否处于共振状态？为什么要在系统处于共振的条件下进行声速测定？ 答：缓慢调节声速测试仪信号源面板上的“信号频率”旋钮，使交流毫伏表指针指示达到最大（或晶体管电压表的示值达到最大），此时系统处于共振状态，显示共振发生的信号指示灯亮，信号源面板上频率显示窗口显示共振频率。在进行声速测定时需要测定驻波波节的位置，当发射换能器S1处于共振状态时，发射的超声波能量最大。若在这样一个最佳状态移动S1至每一个波节处，媒质压缩形变最大，则产生的声压最大，接收换能器S2接收到的声压为最大，转变成电信号，晶体管电压表会显示出最大值。由数显表头读出每一个电压最大值时的位置，即对应的波节位置。因此在系统处于共振的条件下进行声速测定，可以容易和准确地测定波节的位置，提高测量的准确度。 2. 压电陶瓷超声换能器是怎样实现机械信号和电信号之间的相互转换的？ 答：压电陶瓷超声换能器的重要组成部分是压电陶瓷环。压电陶瓷环由多晶结构的压电材料制成。这种材料在受到机械应力，发生机械形变时，会发生极化，同时在极化方向产生电场，这种特性称为压电效应。反之，如果在压电材料上加交
大学物理实验报告范文 科技实验报告是描述、记录某个科研课题过程和结果的一种科技应用文体。撰写实验报告是科技实验工作不可缺少的重要环节。下面是小编为大家整理的最新小学生零花钱调查报告，欢迎阅读参考! 精确测定银川地区的重力加速度 测量结果的相对不确定度不超过5% 初步确定有以下六种模型方案： 方法一、用打点计时器测量 所用仪器为：打点计时器、直尺、带钱夹的铁架台、纸带、夹子、重物、学生电源等. 利用自由落体原理使重物做自由落体运动.选择理想纸带，找出起始点0，数出时间为t的P点，用米尺测出OP的距离为h，其中t=0.02秒×两点间隔数.由公式h=gt2/2得g=2h/t2，将所测代入即可求得g. 方法二、用滴水法测重力加速度 调节水龙头阀门，使水滴按相等时间滴下，用秒表测出n个(n取50—100)水滴所用时间t，则每两水滴相隔时间为t′=t/n，用米尺测出水滴下落距离h，由公式h=gt′2/2可得g=2hn2/t2. 方法三、取半径为R的玻璃杯，内装适当的液体，固定在旋转台上.旋转台绕其对称轴以角速度ω匀速旋转，这时
液体相对于玻璃杯的形状为旋转抛物面 重力加速度的计算公式推导如下： 取液面上任一液元A，它距转轴为x，质量为m，受重力mg、弹力N.由动力学知： Ncosα-mg=0 (1) Nsinα=mω2x (2) 两式相比得tgα=ω2x/g，又tgα=dy/dx，∴dy=ω2xdx/g， ∴y/x=ω2x/2g. ∴ g=ω2x2/2y. .将某点对于对称轴和垂直于对称轴最低点的直角坐标系的坐标x、y测出，将转台转速ω代入即可求得g. 方法四、光电控制计时法 调节水龙头阀门，使水滴按相等时间滴下，用秒表测出n个(n取50—100)水滴所用时间t，则每两水滴相隔时间为t′=t/n，用米尺测出水滴下落距离h，由公式h=gt′2/2可得g=2hn2/t2. 方法五、用圆锥摆测量 所用仪器为：米尺、秒表、单摆. 使单摆的摆锤在水平面内作匀速圆周运动，用直尺测量出h(见图1)，用秒表测出摆锥n转所用的时间t，则摆锥角速度ω=2πn/t 摆锥作匀速圆周运动的向心力F=mgtgθ，而tgθ=r/h
测非线性电阻的伏安特性 [思考题]： ⒈从二极管伏安特性曲线导通后的部分找出一点，根据实验中所用的电表，试分析若电流表接，产生的系统误差有多大？如何对测量结果进行修正？ 答：如图5.9-1，将开关接于“1”，称电流表接法。由于电压表、电流表均有阻（设为R L 与R A ），不能严格满足欧姆定律，电压表所测电压为（R L ＋R A ）两端电压，这种“接入误差”或 “方法误差”是可以修正的。测出电压V 和电流I ，则V I ＝R L ＋R A ， 所以R L ＝V I －R A ＝R L ′＋R A ①。 接入误差是系统误差，只要知道了R A ，就可把接入误差计算出来加以修正。通常是适当选择电表和接法，使接入误差减少至能忽略的程度。 由①式可看出，当R A <
迈克尔逊干涉仪的使用 [预习思考题] 1、根据迈克尔逊干涉仪的光路，说明各光学元件的作用。 答：在迈克尔逊干涉仪光路图中（教材Ｐ１８１图5.13--4），分光板G将光线分成反射与透射两束；补偿板G/使两束光通过玻璃板的光程相等；动镜M１和定镜M２分别反射透射光束和反射光束；凸透镜将激光汇聚扩束。 2、简述调出等倾干涉条纹的条件及程序。 答：因为公式λ＝２△d △k 是根据等倾干涉条纹花样推导出来的，要用此 式测定λ，就必须使M１馆和M2/（M2的虚像）相互平行，即M１和M2相互垂直。另外还要有较强而均匀的入射光。调节的主要程序是： ①用水准器调节迈氏仪水平；目测调节激光管（本实验室采用激光光源）中心轴线，凸透镜中心及分束镜中心三者的连线大致垂直于定镜M２。 ②开启激光电源，用纸片挡住M１，调节M２背面的三个螺钉，使反射光点中最亮的一点返回发射孔；再用同样的方法，使M１反射的最亮光点返回发射孔，此时M１和M2/基本互相平行。 ③微调M２的互相垂直的两个拉簧，改变M２的取向，直到出现圆形干涉条纹，此时可以认为M１与M２/已经平行了。同方向旋动大、小鼓轮，就可以观察到非定域的等倾干涉环纹的“冒”或“缩”。 3、读数前怎样调整干涉仪的零点？

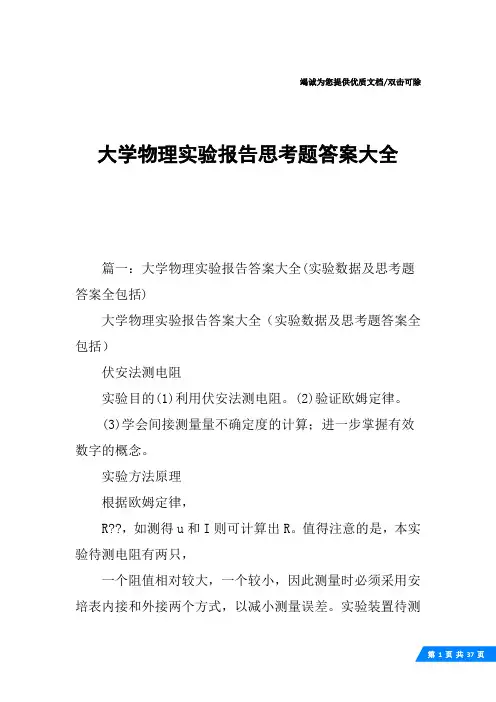

竭诚为您提供优质文档/双击可除大学物理实验报告分光计 篇一：大学物理实验报告答案大全(实验数据) 大学物理实验报告答案大全（实验数据及思考题答案全包括） 伏安法测电阻 实验目的(1)利用伏安法测电阻。(2)验证欧姆定律。 (3)学会间接测量量不确定度的计算；进一步掌握有效数字的概念。实验方法原理 根据欧姆定律，R??，如测得u和I则可计算出R。值得注意的是，本实验待测电阻有两只， 一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。实验装置待测电阻两只，0～5mA电流表1只，0－5V电压表1只，0～50mA 电流表1只，0～10V电压表一只，滑线变阻器1只， DF1730sb3A稳压源1台。 实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。必要时，可提示
学生参照第2章中的第2.4一节的有关内容。分压电路是必须要使用的，并作具体提示。(1)根据相应的电路图对电阻进行测量，记录u值和I值。对每一个电阻测量3次。(2)计算各次测量结果。如多次测量值相差不大，可取其平均值作为测量结果。(3)如果同一电阻多次测量结果相差很大，应分析原因并重新测量。数据处理 ；(1)由???u?umax??1.5%，得 到???u1??0.15V,???u2??0.075V (2)由???I?Imax??1.5%，得 到???I1??0.075mA,???I2??0.75mA； ??u2??I2 )??(，求得uR1?9??101??,uR2??1?；(3)再由uR?VI (4)结果表示R1?(2.92??0.09)??103??,R2??(44??1)?? 光栅衍射 实验目的 (1)了解分光计的原理和构造。(2)学会分光计的调节和使用方法。 (3)观测汞灯在可见光范围内几条光谱线的波长实验方法原理 若以单色平行光垂直照射在光栅面上，按照光栅衍射理论，衍射光谱中明条纹的位置由下式决定：=dsinψk=±kλ(a+b)sinψk
大学物理实验思考题答案

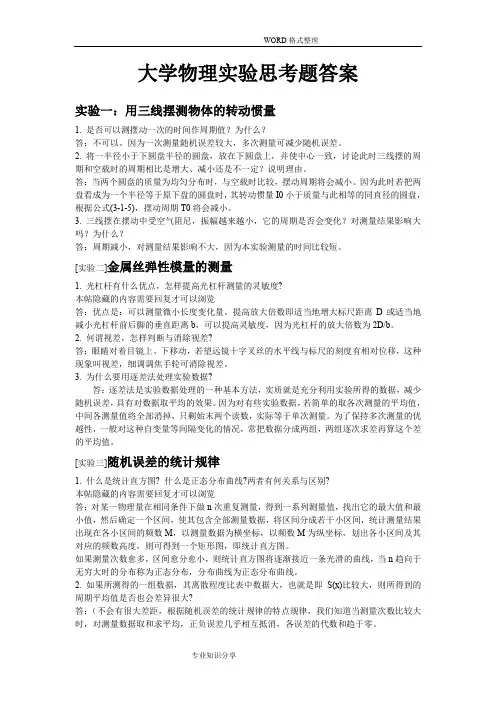

相关答案 力学和热学 电磁学 光学 近代物理 1. 是否可以测摆动一次的时间作周期值？为什么？ 答：不可以。因为一次测量随机误差较大，多次测量可减少随机误差。 2. 将一半径小于下圆盘半径的圆盘，放在下圆盘上，并使中心一致，讨论此时三线摆的周期和空载时的周期相比是增大、减小还是不一定？说明理由。 答：当两个圆盘的质量为均匀分布时，与空载时比较，摆动周期将会减小。因为此时若把两盘看成为一个半径等于原下盘的圆盘时，其转动惯量I0小于质量与此相等的同直径的圆盘，根据公式(3-1-5)，摆动周期T0将会减小。 3. 三线摆在摆动中受空气阻尼，振幅越来越小，它的周期是否会变化？对测量结果影响大吗？为什么？ 答：周期减小，对测量结果影响不大，因为
本实验测量的时间比较短。 实验2 金属丝弹性模量的测量 1. 光杠杆有什么优点，怎样提高光杠杆测量的灵敏度? 答：优点是：可以测量微小长度变化量。提高放大倍数即适当地增大标尺距离D或适当地减小光杠杆前后脚的垂直距离b，可以提高灵敏度，因为光杠杆的放大倍数为2D/b。 2. 何谓视差，怎样判断与消除视差? 答：眼睛对着目镜上、下移动，若望远镜十字叉丝的水平线与标尺的刻度有相对位移，这种现象叫视差，细调调焦手轮可消除视差。 3. 为什么要用逐差法处理实验数据? 答：逐差法是实验数据处理的一种基本方法，实质就是充分利用实验所得的数据，减少随机误差，具有对数据取平均的效果。因为对有些实验数据，若简单的取各次测量的平均值，中间各测量值将全部消掉，只剩始末两个读数，实际等于单次测量。为了保持多次测量的优越性，一般对这种自变量等间隔变化的情况，常把数据分成两组，两组逐次求差再算这个差的平均值。
