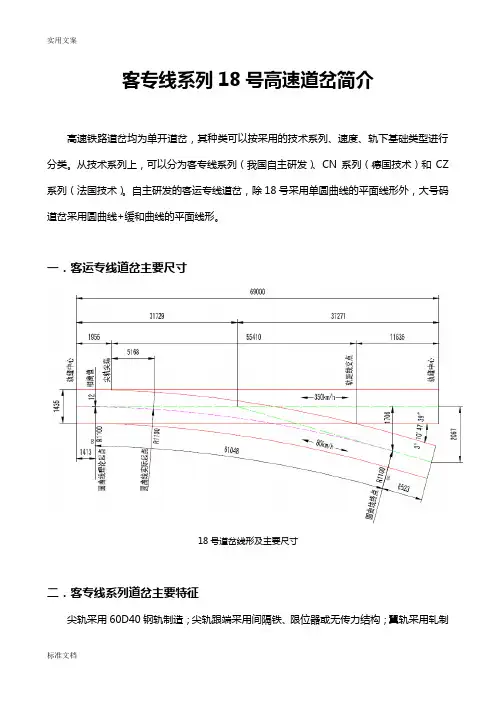

客专线系列18号高速道岔简介
高速铁路道岔均为单开道岔，其种类可以按采用的技术系列、速度、轨下基础类型进行分类。从技术系列上，可以分为客专线系列（我国自主研发）、CN系列（德国技术）和CZ 系列（法国技术）。自主研发的客运专线道岔，除18号采用单圆曲线的平面线形外，大号码道岔采用圆曲线+缓和曲线的平面线形。

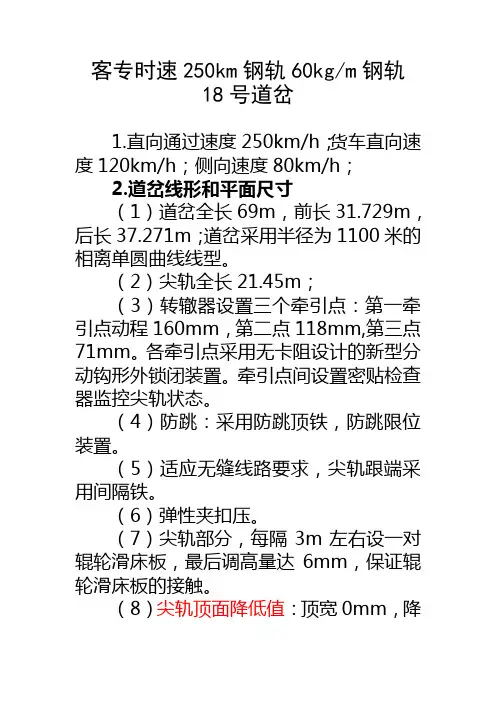

一．客运专线道岔主要尺寸
18号道岔线形及主要尺寸
二．客专线系列道岔主要特征
尖轨采用60D40钢轨制造；尖轨跟端采用间隔铁、限位器或无传力结构；翼轨采用轧制的特种断面翼轨；翼轨与长心轨或岔跟尖轨胶接；岔跟尖轨用60kg/m钢轨制造；所有铁垫板采用硫化处理；部分滑床板间隔设置施维格辊轮，辊轮高度可方便地进行调整；扣件为弹条Ⅱ型扣件；混凝土岔枕采用长岔枕，垂直于道岔直股布置；牵引点设两岔枕之间，尖轨采用多机多点、分动转换。
客专线系列高速道岔扣件系统
一．通用扣件
有砟道岔与无砟道岔采用相同的Ⅱ型弹条分开式扣件系统，即钢轨和弹性铁垫板的联结采用Ⅱ型弹条结构，铁垫板与岔枕的联结采用φ30岔枕螺栓及带缓冲套、缓冲调距块的结构。轨下设5mm橡胶垫板，板下设20mm橡胶垫层与铁垫板硫化在一起（弹性铁垫板）。调高垫板设在岔枕顶面和弹性铁垫板之间，可实现－4～+26 mm调高量。铁座与轨底间设置轨距块，与缓冲调距块相结合，可实现－8～+4 mm的调距量，调距精度为1mm。
缓冲调距块轨距块盖板及橡胶垫圈
通用型弹性铁垫板5mm厚轨下橡胶垫板
二．特殊零部件
（一）滑床板
（二）辊轮与辊轮滑床板
单辊轮双辊轮（三）弹性夹
SSB4（360mm）用于尖轨跟端SSB3（303mm）用于滑床板
SSB2（224mm ）用于护轨垫板
三．弹性铁垫板
（一）编号说明
（二）编号示例
18 L03Y 18 H00Y
18(18)号右开(Y)道岔用偏心距为 3(03)的辊轮滑床板(L) 18(18)号右开(Y)道岔用偏心距为 0(00)的普通滑床板(H)
18 K44Y 18Z68Z
18(18)号右开(Y)道岔辙叉区(K)用编号为 44(44)的弹性铁垫板 18(18)号左开(Z)道岔转辙器区(Z)用编号为 68(68)的弹性铁垫板
四．道岔螺栓标称扭矩
五．扣件伤损标准
（一）道岔扣件系统安装与调整应符合铺设图要求，各零部件应保持齐全，作用良好。
（二）应使用铁路专用防腐油脂定期对螺栓涂油，螺栓保持润滑状态。
（三）扣件有以下伤损情况，应及时更换：
1．岔枕螺栓、T 形螺栓折断或严重锈蚀。
2．调高垫板损坏。
3．弹性铁垫板或弹性基板的橡胶与铁件严重开裂。
4．弹条、弹性夹、拉簧、弹片等损坏或不能保持应有的扣压力。弹性夹、弹片、挡板损坏、弹性夹离缝、弹片与滑床板挡肩离缝、挡板前后离缝大于2mm 。
5．轨距块、挡板、缓冲调距块、偏心锥等严重磨损。
6．套管失去固定螺栓的能力。
7．垫板、滑床板、护轨垫板的焊缝开裂。
8．滑床板损坏、变形或滑床台磨耗大于3mm 。
9．弹性垫板静刚度值超过设计上限的25％。
（四）不得对转辙器滑床台涂油，辙叉滑床台可涂固体润滑剂。各部位螺栓涂油时不得污染橡胶垫板、弹性铁垫板和弹性基板。
道岔几何尺寸调整作业方法
一．轨距、支距调整
（一）扣件系统具有－8～＋4mm轨距调整量，通过调整轨距块可实现－2～＋4mm 的轨距调整，附以缓冲调距块的调边可实现－8～＋4mm的轨距调整，调整无需备件。
轨距块及缓冲调距块号码配置表
（二）对滑床板和护轨垫板，由于钢轨一侧采用弹性夹扣压基本轨，为滑床板，无轨距块，不能通过钢轨另一侧与铁垫板挡肩间的轨距块进行钢轨左右位置的调整，只能通过更换不同号码的缓冲调距块移动滑床板和护轨垫板来进行轨距调整。
滑床板和护轨垫板处缓冲调距块具体配置表
（三）缓冲调距块初始配置6-9型、轨距块的初始配置为9-11（钢轨外侧）、10-12号（钢轨内侧），钢轨内外侧的定义、缓冲调距块、轨距块初始安装位置如下图所示。
缓冲调距块、轨距块初始安装位置及其型号（单位：mm）
（四）垫板孔中心与螺栓中心不重合，偏离1.5mm。
（五）轨距块分为9-11 、10-12两种型号，用于调整钢轨左右位置。
（六）缓冲调距块分为4-11、5-10、6-9、7-8四种型号，用于调整垫板位置。
（七）通过更换不同型号钢轨两侧轨距块来调整支距垫板处支距，对于其他部位支距，还可以辅助以缓冲调距块进行调整。18号道岔导曲线及辙叉支距测量位置如下图所示。
18号道岔导曲线及辙叉支距示意图（单位：mm）
二．高低和水平调整
（一）混凝土浇筑前，通过调整竖向支撑限位装置的螺杆位置调整轨枕的竖向位置，进而实现钢轨上下位置的调整，使得钢轨高低和道岔水平符合要求；混凝土浇筑后，通过更换不同厚度的调高垫板，实现钢轨上下位置的调整，使得钢轨高低和道岔水平符合要求。
（二）需要调整个别扣件位置钢轨的高低时（如轨枕平直度不符要求引起水平超限时），可以采用更换调高垫板的方式。
（三）扣件系统能够实现的道岔钢轨高低调整量为－4～＋26mm ，调高通过在弹性铁垫板下加入调高垫板进行调整。
（四）调高垫板分为1、2、5、8mm 四种厚度，用以调整钢轨高低位置。
（五）垫板螺栓分为A、B两种型号，正常安装时采用A型，调高量大于15mm 时采用B型。
三．轨向调整
（一）有砟轨道直上股轨向的调整以调换轨距块和缓冲调距块实现。
（二）直下股钢轨的轨向通过调换轨距块和缓冲调距块控制轨距实现。
（三）曲上股钢轨轨向通过调换轨距块或缓冲调距块控制支距实现。
（四）曲下股钢轨轨向通过调换轨距块和缓冲调距块控制轨距实现。
四．密贴和间隔调整
（一）通过增减顶铁调整片，调整尖轨、心轨顶铁间隙，并同时与调整轨距、支距相结合，确保尖轨与基本轨密贴，可动心轨在轨头切削范围内应分别与两翼轨密贴、开通侧股时，叉跟尖轨尖端与短心轨密贴。
心轨顶铁
