电气火灾监控系统技术经
验方法
Final approval draft on November 22, 2020

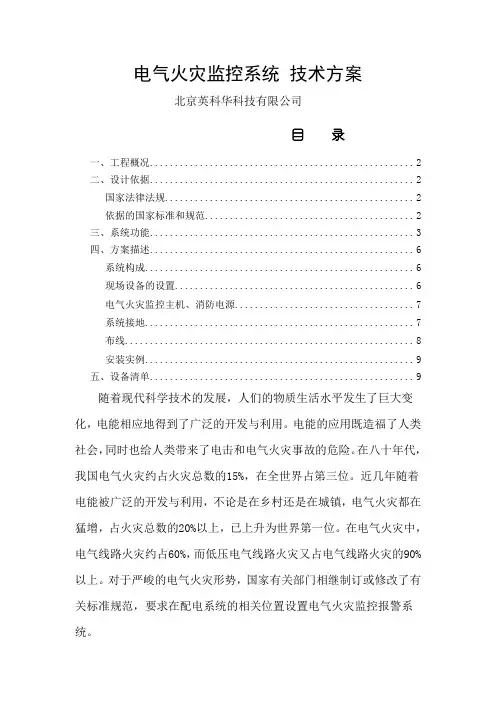

电气火灾监控系统技术方案北京英科华科技有限公司
2017.3.1
目录
随着现代科学技术的发展，人们的物质生活水平发生了巨大变化，电能相应地得到了广泛的开发与利用。电能的应用既造福了人类社会，同时也给人类带来了电击和电气火灾事故的危险。在八十年代，我国电气火灾约占火灾总数的15%，在全世界占第三位。近几年随着电能被广泛的开发与利用，不论是在乡村还是在城镇，电气火灾都在猛增，占火灾总数的20%以上，已上升为世界第一位。在电气火灾中，电气线路火灾约占60%，而低压电气线路火灾又占电气线路火灾的90%以上。对于严峻的电气火灾形势，国家有关部门相继制订或修改了有关标准规范，要求在配电系统的相关位置设置电气火灾监控报警系统。
一、工程概况
二、设计依据
我公司针对消防部门的要求，严格遵守国家有关标准和规范，方案中涉及的产品在设计和制造过程中均满足国家现行版本的国家标准及行业标准，确保产品质量。
2.1国家法律法规
1）《中华人民共和国消防法》
2）《中华人民共和国建筑法》
3）《中华人民共和国安全生产法》
2.2依据的国家标准和规范
1）《火灾自动报警系统设计规范》（GB50116-2013）
2）《高层民用建筑设计防火规范》（GB50045-2005）
3）《建筑设计防火规范》（GB50016-2014）
4）《低压配电设计规范》（GB50054-2011）
5）《电气火灾监控系统》（GB14287-2014）
6)涉及的其它现行相关国家规范、产品标准和地方法规
三、系统功能
系统主要通过对供电线路剩余电流的探测，可以直观、全面地监测整个建筑供电线路的剩余电流数据、剩余电流报警、供电线路失电状态等信息，从而及早发现电气老化、潮湿等原因引起的电气火灾隐患，降低火灾发生的风险。
系统采用了嵌入技术、智能探测技术、现场总线技术、网络技术等多种先进技术，并采用了先进SMT贴装工艺和先进的在线质量检测手段，系统的设备配置与选型，是目前在该领域内较先进的系统。符合火灾报警、计算机技术和网络通信技术的发展趋势，系统设备具有灵活、简便的特点，保证了在今后相当长的一段时间内不需更新换代。
系统遵循开放系统的原则，提供符合国际标准的软件、硬件、通信、网络、操作系统和数据库管理系统等诸方面的接口和工具，使系统具备良好的灵活性、兼容性、扩展性和可移植性。系统主机之间可通过RS485通讯接口联网，也可通过RS485标准通讯接口向火灾自动报警系统提供报警信息。
系统具备长期和稳定工作的能力，具有较强的抗干扰能力。产品设计参考了各行业的相关标准和IEC标准，在电磁兼容设计方面，采用滤波、屏蔽和浪涌吸收等设计方法，抗辐射电磁场性能可达成20V/m，是消防电子产品抗辐射电磁场性能指标的两倍，符合IEC标准及国家有关标准规范的要求。可有效防止大气过电压、电
磁波、无线电和静电等干扰侵入系统内部，造成系统设备的损坏和误动作。电气火灾监控系统信号总线采用对绞屏蔽电缆，可有效抑制环境中的强电磁干扰，保证系统的可靠运行。电气火灾监控系统现场信号总线采用专用的数字化总线技术，该技术通过计算机直接编码，采用位校验模式，利用中断方式传输报警信息，数据通道流量小，纠错能力强，具有很高的抗电磁干扰能力。
电气火灾监控系统的主要作用是：检测探测保护供电线路的剩余电流及温度信息，并将实时数据传送到电气火灾监控设备，当达到剩余电流/温度报警设定值时报出超限报警并显示报警地址。详细功能描述如下：
1)DH-GSTN5100系列剩余电流式电气火灾监控探测器功能：DH-
GSTN5100系列剩余电流式电气火灾监控探测器为一体式单路探测器，包含闭口圆孔型、闭口方孔型，仅外接总线即可工作。其中闭口圆孔型探测器适用于电缆；闭口方孔型探测器适用于电缆或铜排。DH-GSTN5100系列剩余电流式电气火灾监控探测器可对配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流实时监测，检测低压配电线路中的剩余电流。当剩余电流达到报警设定值时，通过总线传送报警信息。
2)DH-GSTN5201测温式电气火灾监控探测器：探测器与本公司的
GST-DH9000电气火灾监控设备配接，构成电气火灾监控系统，能够对线缆或配电柜内部的温度在0℃~140℃范围内实时监测。
探测器由信息处理模块和温度传感器两部分组成，其中信息处理
模块可以采用螺钉固定或者导轨安装方式；而温度传感器采用表面安装方式，便于安装使用。
3)DH-GSTN5208测温式电气火灾监控探测器：探测器用于检测配电
箱/柜内部温度以及断路器端子连接导线温度、电缆接驳处温度等，并能对异常高温及时报警；探测器最多可同时接8路温度传感器，检测8个点的温度。探测器仅与本公司的GST-DH9000电气火灾监控设备等配接构成电气火灾监控系统；探测器由通信总线供电、无需另接220V或24V电源，简单方便。探测器由信号处理模块和温度传感器两部分构成，其中信号处理模块可壁挂安装也可导轨安装，且加装转换端子后也实现面板嵌入式安装；而温度传感器采用表面安装方式。可用尼龙捆扎带将传感器金属头固定在探测点。
4)GST-DH9600隔离器功能：当总线发生故障时，将发生故障的总
线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的总线部分重新纳入系统。
5)GST-DH9000电气火灾监控设备功能：电气火灾监控设备通过二
总线与各个探测器连接，为探测器总线通讯电路供电，接收来自探测器的报警信号，并发出声、光报警信号和控制信号，指示报警部位，记录保存报警信息。通过总线通讯，电气火灾监控设备也能监视连接各个探测器的故障、总线故障、探测器检测的供电
线路的失电状态。如需要，电气火灾监控设备也能报警联动控制断路器的脱扣，切断供电线路的供电电源。
四、方案描述
4.1系统构成
电气火灾监控系统由设在消防控制中心的壁挂式GST-DH9000电气火灾监控器和现场设备等组成。现场设备包括DH-GSTN5100剩余电流式电气火灾监控探测器、DH-GSTN5201测温式电气火灾监控探测器、DH-GSTN5208测温式电气火灾监控探测器、GST-T1000温度传感器、GST-DH9600隔离器等。
4.2现场设备的设置
4.2.1DH-GSTN5100系列电气火灾监控探测器的设置
DH-GSTN5100系列电气火灾监控探测器安装于楼层照明配电箱、应急照明配电箱、动力配电箱等内，用于监测探测器保护的配电箱漏电情况，即时将报警信息上传至电气火灾监控设备。
4.2.2DH-GSTN5201测温式电气火灾监控探测器
DH-GSTN5201测温式电气火灾监控探测器安装于需要进行箱体测温/线缆测温的配电屏/柜/箱内。1个DH-GSTN5201测温式电气火灾监控探测器由1个监视模块和1个测温式传感器，能够测量1路箱体温度/线缆温度。
DH-GSTN5208测温式电气火灾监控探测器安装于需要进行箱体测温/线缆测温的配电屏/柜/箱内。DH-GSTN5208测温式电气火灾监控探测器由监视模块和测温式传感器组成，1个监视模块最多可带8路测温式传感器，能够测量8路箱体温度/线缆温度。
4.2.4GST-DH9600隔离器的设置
本系统加装总线隔离器，用以提高系统的安全性能，隔离器的设置原则：同一区域或同一竖井内（以施工布线方便为原则），一个总线隔离器保护容量不宜超过45个外部探测设备。
4.3电气火灾监控主机、消防电源
本系统电气火灾监控主机设置在主楼中控室，所有的监控探测器采用二线制连接到监控主机。
1）电气火灾监控系统主机采用主电源和直流备用电源两种供电方式。主电源采用消防电源，由业主提供，在末端自动切换后接入电源盘。直流备用电源采用蓄电池。备用电源和主电源可以自动切换，以保证控制器正常工作。
2）DH-GSTN5100、DH-GSTN5300、DH-GSTN5600剩余电流式电气火灾监控探测器、DH-GSTN5201、DH-GSTN5208测温式电气火灾监控探测器仅外接总线即可工作，无需其它外部电源供电。4.4系统接地
电气火灾监控系统采用专用接地装置，接地电阻值不应大于4欧姆。当采用共用接地装置时接地电阻值不应大于1欧姆。
电气火灾监控系统设专用接地干线，并在控制室设置专用接地板，专用接地干线穿硬质塑料管从专用接地板引至接地体。专用接地干线采用铜芯绝缘导线，其线芯截面面积应大于25mm2。由接地板引至各消防电子设备的专用接地线选用铜芯绝缘导线，其线芯截面面积应大于4mm2。
消防电子设备凡采用交流供电时，设备金属外壳和金属支架等应作保护接地，接地线应与电气保护接地干线(PE线)相连接。
4.5布线
电气火灾监控系统的传输线路应采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。
1)DH-GSTN5100系列剩余电流式电气火灾监控探测器布线要求：
a．总线：采用阻燃双绞线，导体截面积在1.0mm2~2.5mm2之间。
2)DH-GSTN5300系列剩余电流式电气火灾监控探测器布线要求：
a．总线：采用阻燃双绞线，导体截面积在1.0mm2~2.5mm2之间。
b．传感器：采用阻燃双绞线，截面积不小于0.5mm2，长度小于2m。
c．常开触点线：采用阻燃电缆，截面积不小于1.0mm2。
3)DH-GSTN5201系列、DH-GSTN5208系列测温式式电气火灾监控探
测器布线要求：
a．总线：采用阻燃双绞线，截面积不小于1.0mm2，长度小于1500m。
4)DH-GSTN5600系列剩余电流式电气火灾监控探测器布线要求：
a．传感器总线：采用阻燃电缆，截面积不小于0.5mm2，长度小于3m；
b．监控设备总线：采用阻燃双绞线，截面积不小于
1.0mm2；
4.6安装实例
