钢结构栓钉施工工艺

钢结构栓钉施工工艺
钢结构栓钉施工工艺

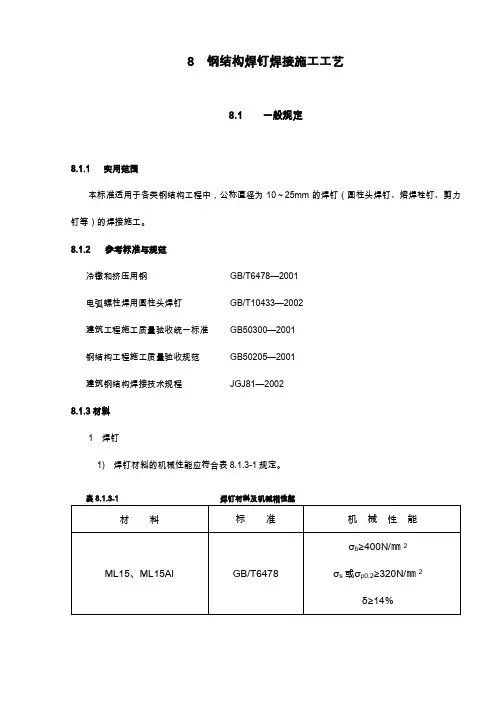

8 钢结构焊钉焊接施工工艺

一般规定

实用范围

本标准适用于各类钢结构工程中,公称直径为10~25mm的焊钉(圆柱头焊钉、熔焊栓钉、剪力钉等)的焊接施工。

8.1.2参考标准与规范

冷镦和挤压用钢 GB/T6478—2001

电弧螺柱焊用圆柱头焊钉 GB/T10433—2002

建筑工程施工质量验收统一标准 GB50300—2001

钢结构工程施工质量验收规范 GB50205—2001

建筑钢结构焊接技术规程 JGJ81—2002

材料

1 焊钉

1) 焊钉材料的机械性能应符合表规定。

表焊钉材料及机械相性能

2) 焊钉的形状尺寸应符合图及表的规定

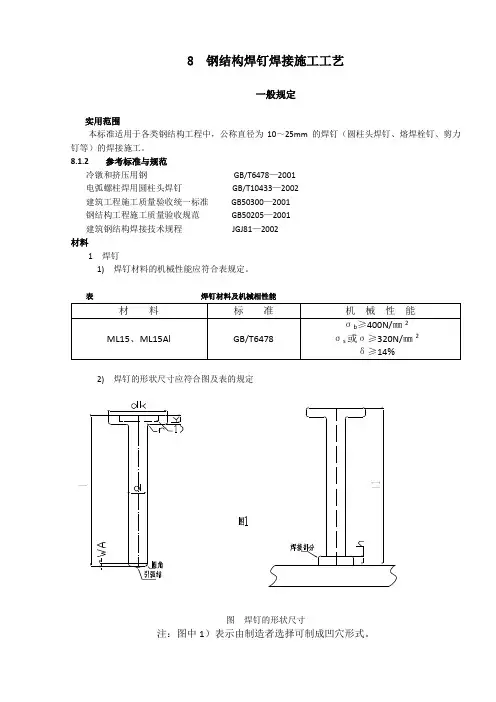

图 焊钉的形状尺寸

注:图中1)表示由制造者选择可制成凹穴形式。

表 焊钉的形状尺寸(mm)

3) 焊钉表面质量焊钉必不经表面处理。其表面应平滑、洁净,不得有锈蚀、氧化皮、油脂和毛刺等;其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度(径向)不得超过(d k-d)mm。

2 瓷环

1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图和表的规定。其中,B1型适用于普通平焊,也适用于13mm和16mm焊钉的穿透平焊;B2型仅适用于19mm焊钉的穿透平焊。

图焊接瓷环型式和尺寸

表焊接瓷环尺寸(mm)

2) 表面质量焊接瓷环不得有露水和雨水痕迹。

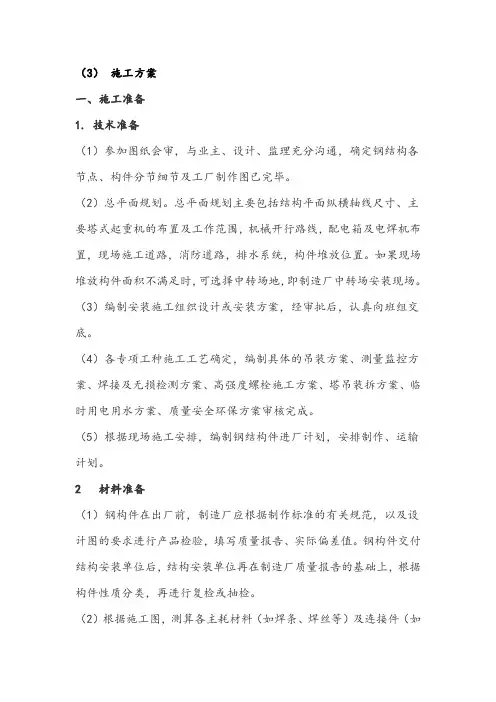

施工准备

技术准备

1 施工单位应按JGJ81规定进行焊接工艺评定,其结果应符合设计要求和GB50205标准规定。

2 根据工艺评定、设计和图纸深化的结果,编制施工作业指导书,做好施工技术交底。

材料准备

根据设计要求,选用合格的焊钉。根据焊钉的安装位置按下述要求使用

配套瓷环:

1 若直接在压型钢板上安装焊钉,应使用穿透型(B2型)的配套瓷环。

2 若直接在钢梁钢柱上安装焊钉,应使用普通型(B1型)的配套瓷环。

机具准备

1 熔焊栓钉机专用设备。使用设备必须是焊接工艺评定试件制作的设备,且工艺评定结果合格。

2 角向磨光机。配合施工的工具,用于安装焊钉时去处钢梁上的非导电型油漆。

3 焊机(交流、直流均可)。熔焊时必须配套安排中型焊机用于焊钉补焊。

4 烘箱或其它烘烤设备。必要时用于焊钉和配套使用瓷环的烘烤除湿。

作业条件

1 钢结构构件表面熔焊部位,不允许有油漆、锈、水、油污及其它影响焊缝质量的污渍。

2 作业场地空气环境相对湿度不大于85%。

施工工艺

化学锚栓工艺流程

化学锚栓施工工艺标准 2010-08-01 21:43:32| 分类:工程施工| 标签:|字号大中小订阅 1.范围 本工艺标准适用于一般工业及民用建筑物、构筑物的新增梁端部的生根。 2.施工准备 2.1主要机具:水钻(用于打水钻孔),电锤(用于打电锤孔),钢丝刷。 2.2辅助机具:手吹风、空压机、棉丝、毛刷、墨斗、墨水、线坠、水平尺、盒尺、红蓝铅笔 等。 2.3主要材料:金草田结构胶、化学锚栓、丙酮。 2.4作业条件: 2.4.1 施工前先清理施工区域内的所有障碍物,清除施工面浮土及灰皮。 2.4.2 根据图纸标注尺寸,放出植筋现场位置点。 2.4.3 夜间施工时,应合理安排工序,防止错植,施工场地应根据需要安装照明设施,在危 险地段应设置明显标志。 2.4.4 熟悉图纸,做好技术交底。 3.施工工艺 3.1 工艺流程: 现场清理——放线、验线——钻孔——清孔——钢筋除锈----注胶——植筋——报验 3.2现场清理 3.2.1根据各个工地的实际情况进行相应的处理,总的原则是清理到原结构层或受力层。 3.3放线、验线 3.3.1 放出钢筋植筋的点位线 3.3.2 复核点位线位置无误后,采用电钻钻孔 3.4 钻孔 3.4.1 根据设计要求,确定植筋钻孔规格。 3.4.2 接好水钻(电锤)电源,进行钻孔施工。 3.4.3 钻孔施工完成,检查成孔直径及深度。 3.5 清孔 3.5.1 用空压机或其它设备吹出植筋孔内灰尘。

3.5.2 用毛刷或棉丝蘸丙酮将植筋孔擦拭干净。 3.5.3 用棉丝封堵植筋孔口待用。 3.5.4请甲方、监理、总包负责人,对成孔进行验收。 3.6钢筋除锈 3.6.1 角磨机配钢丝刷将钢筋锚入部分除去铁锈,氧化层,油污等,并用丙酮擦拭干净。 3.6.2 报请监理或总包验收,合格后,方可进行锚筋作业。 3.7注胶植筋 3.7.1用注胶器将胶注入孔内2/3,将除锈后的钢筋旋转缓慢插入洞内,直至达到洞底部为止。 锚固胶体从洞口溢出,则锚固合格。 3.7.2锚固完钢筋后,在24小时内不得人为扰动,以保证锚筋质量。 3.7.3填写单项工程验收单,并报请监理或总包验收。 3.8报验 3.8.1待植筋完全固化后,按设计要求做钢筋拉拔试验。 3.8.2钢筋拉拔试验合格后,报请监理或总包验收。然后填写隐检资料,分项/分部工程质量 报验认可单,请总包负责人、监理签字。 4、质量标准 4.1保证项目: 4.1.1植筋必须符合设计要求及加固行业施工规范。 4.2允许偏差项目,见表 5、成品保护 5.1清完孔后,将成孔用棉丝封堵,避免灰尘落入。 5.2钢筋除完锈后,妥善保存,防止钢筋再次生锈。 5.3植筋完成后,应做好临时固定,固化期内不得人为扰动,必要时派专人看护。 6、应注意的质量问题 6.1植筋结构胶严格按照比例配制,必须搅拌均匀。 6.2植筋钻孔前必须放线,所钻植筋孔一定要保证与施工面垂直。 6.3植筋规格及孔深严格按照设计要求、行业规范施工。

栓钉焊接工艺汇总

栓钉焊接工艺 一、栓钉焊的基本原理和技术条件 将金属螺柱焊到工件平面上去的方法叫做螺柱焊。在建筑工程中称栓钉焊。它属于熔态压力焊范畴。 栓钉焊又有2种:普通栓钉焊和穿透栓钉焊,普通栓钉焊亦称非穿透栓钉焊。穿透栓钉焊用于组合楼板和组合梁,焊接时,将压型钢板焊透。使栓钉、压型板、和钢构件三者焊接在一起。压型钢板厚0.6、0.8、1.0、1.2、1.6mm,镀锌。施工中,压型钢板起到底模的作用。 栓钉焊机有两种,电弧栓焊机和储能栓钉焊机,储能焊机适用于直径较小的栓钉焊(?8mm以下),在建筑工程中栓钉直径较大(?25mm)以下。因此栓钉焊时均采用电弧栓钉焊机。 二、栓钉 1)栓钉材料的机械性能及化学性能: 力学性能见表: 栓钉用钢牌号及力学性能 力学性能 牌号 抗拉强度бbN/mm2屈服强度бsN/mm2伸长率δS% ML15A ≥400≥320≥14 ML15 化学成份见表:

栓钉用钢牌号及化学成份 牌号 化学成份% C Si Mn P S Ah ML15A 0.13~0.18 ≤0.100.3~0.6 ≤0.35≤0.035≥0.020 ML15 0.13~0.18 0.15~0.35 0.3~0.6 ≤0.35≤0.035-------- 2)栓钉的形状尺寸见图: 焊钉的形状尺寸 D------栓钉直径Dk-------栓钉头直径k-------栓钉头高度 r-------倒角半径WA------熔化长度 1)------由制造者选择制成凹穴型式 2)-----引弧结由制这造者确定

栓钉的尺寸 3) 栓钉表面质量 栓钉必不经表面处理。其表面应平滑、洁净,不得有锈蚀、氧化皮、油脂和毛刺等;其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度(径向)不得超过0.25(d k -d)mm 。 2 瓷环 1) 焊接瓷环型式尺寸 焊接瓷环型式和尺寸应符合图和表的规定。其中,B1型适用于普通平焊,也适用于13mm 和16mm 栓钉的穿透平焊;B2型仅适用于19mm 栓钉的穿透平焊。 焊接瓷环型式 焊接瓷环尺寸(mm) 焊钉公称直径d D D 1 D 2 H Min Max 10 10.3 10.8 14 18 11 13 13.4 13.9 18 23 12 d 公称 10 13 16 19 22 25 Min 9.64 12.57 15.57 18.48 21.48 24.48 Max 10 13 16 19 22 25 d k Min 17.65 21.58 28.58 31.5 34.5 39.5 Max 18.35 22.42 29.42 32.5 35.5 40.5 h* 2.5 3 4.5 6 6 7 k Min 6.55 7.55 7.55 9.55 9.55 11.45 Max 7.45 8.45 8.45 10.45 10.45 12.55 r Min 2 2 2 2 3 3 WA 参考 4 5 5 6 6 6 公称长度L 1 40~180 40~200 50~250 60~300 80~300 80~300 注:1、h*为指导值,在特殊场合,如穿透平焊,该尺寸可能不同。 2、L 1焊后长度设计值。

栓钉焊接施工工艺

8 钢结构焊钉焊接施工工艺 8.1 一般规定 8.1.1 实用范围 本标准适用于各类钢结构工程中,公称直径为10~25mm的焊钉(圆柱头焊钉、熔焊栓钉、剪力钉等)的焊接施工。 8.1.2参考标准与规范 冷镦和挤压用钢GB/T6478—2001 电弧螺柱焊用圆柱头焊钉GB/T10433—2002 建筑工程施工质量验收统一标准GB50300—2001 钢结构工程施工质量验收规范GB50205—2001 建筑钢结构焊接技术规程JGJ81—2002 8.1.3材料 1 焊钉 1) 焊钉材料的机械性能应符合表8.1.3-1规定。 2) 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定

图8.1.3-1 焊钉的形状尺寸 注:图中1)表示由制造者选择可制成凹穴形式。 表8.1.3-2 焊钉的形状尺寸(mm) 3) 焊钉表面质量焊钉必不经表面处理。其表面应平滑、洁净,不得有锈蚀、氧化皮、油脂和毛刺等;其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度(径向)不得超过0.25(d k-d)mm。 2 瓷环 1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。其中,B1型适用于普通平焊,也适用于13mm和16mm焊钉的穿透平焊;B2型仅适用于19mm焊钉的穿透平焊。

图8.1.3-2 焊接瓷环型式和尺寸 2) 表面质量焊接瓷环不得有露水和雨水痕迹。 8.2 施工准备 8.2.1 技术准备 1 施工单位应按JGJ81规定进行焊接工艺评定,其结果应符合设计要求和GB50205标准规定。 2 根据工艺评定、设计和图纸深化的结果,编制施工作业指导书,做好施工技术交底。 8.2.2 材料准备 根据设计要求,选用合格的焊钉。根据焊钉的安装位置按下述要求使用配套瓷环: 1 若直接在压型钢板上安装焊钉,应使用穿透型(B2型)的配套瓷环。 2 若直接在钢梁钢柱上安装焊钉,应使用普通型(B1型)的配套瓷环。 8.2.3 机具准备

化学锚栓施工工艺

能长期在水下工作不能长期在水下工作 能绝缘锚固,锚固固化物不导电导电 可靠安全可靠性差 锚固力大锚固力差 石材幕墙大量使用石材幕墙禁止使用 应用: 将金属柱安装在混凝土基础中,将梁(钢制或木制)安装于混凝土柱或被包的嵌板上,固定石材挂板,幕墙,安装 防护轨道、栅栏、大型户外显示屏板、广告招贴板、标志杆、设备、支撑轨道、管道等。 安装事项: 施工安装数据: 型号M8 M10 M12 M16 M20 M24 M30 螺杆直径(mm) M8 M10 M12 M16 M20 M24 M30 螺杆全长L(mm) 110 130 160 190 260 300 380 钻孔直径DB(mm) 10 12 14 18 25 28 35 埋设深度T(mm) 80 90 110 125 170 210 280 固定物厚度Smax(mm) 14 20 25 35 65 65 70

注:以上镀锌螺杆要求: 1、5.8级符合ISO-898TI 2、最低破坏强度.50Kg/mm2 3、屈服强度.40Kg/mm2 4、镀锌厚度.最少5μm 设计载荷按:镀锌螺杆拉拔力安全系数2.4-2.7,剪切力安全系数1.4-1.5;

不锈钢螺杆拉拔力安全系数2.5-3.0,剪切力安全系数1.4-1.8。 标准施工: 1、基材钻孔 钻孔工具:冲击式电锤 施工规格:见上述施工安装数据 !注意请严守标准钻孔径、钻孔深度。 2、清孔清除混凝土的粉屑。(1)用压缩气体如气泵或气筒吹尽孔内粉屑。(2)用毛刷将孔內壁附着的粉屑清除。(3)(1)、(2)反复多次,最大限度清尽孔内粉屑。 !注意 a 为了防止固着强度降低,请一定要清扫孔內。 b 因为压缩气体只能吹尽孔内浮灰,很难将孔内壁附着的粉屑清除,所以请务必使用毛刷。 3、放入药管用手或是目视检查确认树脂的流动性,确认后再将药剂插入至孔底。!注意为了施工方便并使化学锚栓充分发挥作用建议使用时尽量让药管中白色颗粒均匀分布管中,可采用摇晃或避光处水平放置一段时间的方法。 4、旋入螺杆螺杆埋入前端有45度切角,后端旋入六角螺帽并用电动工具

钢结构栓钉施工工艺

8 钢结构焊钉焊接施工工艺 一般规定 实用范围 本标准适用于各类钢结构工程中,公称直径为10~25mm的焊钉(圆柱头焊钉、熔焊栓钉、剪力钉等)的焊接施工。 8.1.2参考标准与规范 冷镦和挤压用钢 GB/T6478—2001 电弧螺柱焊用圆柱头焊钉 GB/T10433—2002 建筑工程施工质量验收统一标准 GB50300—2001 钢结构工程施工质量验收规范 GB50205—2001 建筑钢结构焊接技术规程 JGJ81—2002 材料 1 焊钉 1) 焊钉材料的机械性能应符合表规定。 表焊钉材料及机械相性能

2) 焊钉的形状尺寸应符合图及表的规定 图 焊钉的形状尺寸 注:图中1)表示由制造者选择可制成凹穴形式。 表 焊钉的形状尺寸(mm)

3) 焊钉表面质量焊钉必不经表面处理。其表面应平滑、洁净,不得有锈蚀、氧化皮、油脂和毛刺等;其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度(径向)不得超过(d k-d)mm。 2 瓷环 1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图和表的规定。其中,B1型适用于普通平焊,也适用于13mm和16mm焊钉的穿透平焊;B2型仅适用于19mm焊钉的穿透平焊。 图焊接瓷环型式和尺寸 表焊接瓷环尺寸(mm)

2) 表面质量焊接瓷环不得有露水和雨水痕迹。 施工准备 技术准备 1 施工单位应按JGJ81规定进行焊接工艺评定,其结果应符合设计要求和GB50205标准规定。 2 根据工艺评定、设计和图纸深化的结果,编制施工作业指导书,做好施工技术交底。 材料准备 根据设计要求,选用合格的焊钉。根据焊钉的安装位置按下述要求使用

栓钉施工工艺标准

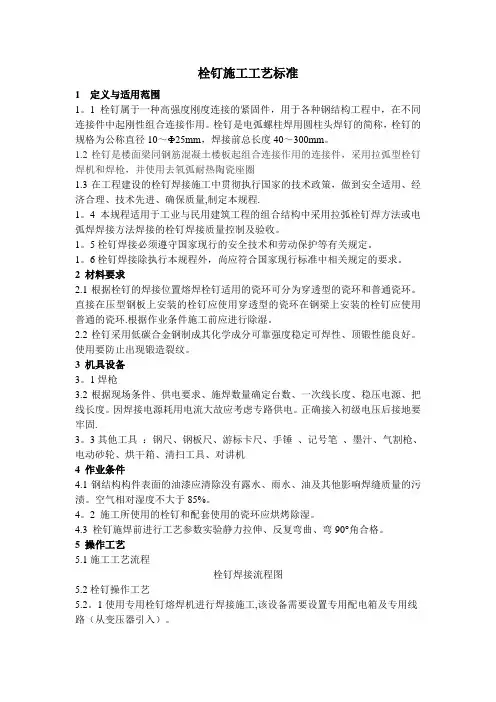

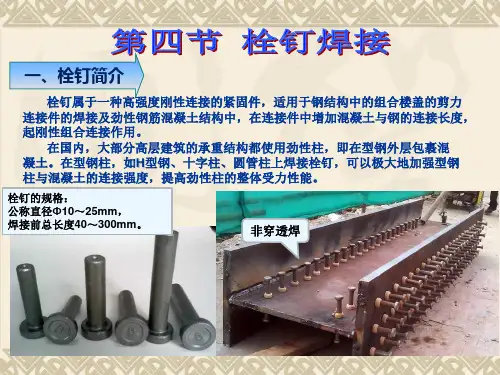

栓钉施工工艺标准 1定义与适用范围 1.1属于一种高强度刚度连接的紧固件,用于各种钢结构工程中,在不同连接件中起刚性组合连接作用。栓钉是电弧螺柱焊用圆柱头焊钉的简称,栓钉的规格为公称直径10~Ф25mm,焊接前总长度40~300mm。 1.2栓钉是楼面梁同钢筋混凝土楼板起组合连接作用的连接件,采用拉弧型栓钉焊机和焊枪,并使用去氧弧耐热陶瓷座圈 1.3在工程建设的栓钉焊接施工中贯彻执行国家的技术政策,做到安全适用、经济合理、技术先进、确保质量,制定本规程。? 1.4本规程适用于工业与民用建筑工程的组合结构中采用拉弧栓钉焊方法或电弧焊焊接方法焊接的栓钉焊接质量控制及验收。? 1.5栓钉焊接必须遵守国家现行的安全技术和劳动保护等有关规定。? 1.6栓钉焊接除执行本规程外,尚应符合国家现行标准中相关规定的要求。 2 材料要求 2.1根据栓钉的焊接位置熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。直接在压型钢板上安装的栓钉应使用穿透型的瓷环在钢梁上安装的栓钉应使用普通的瓷环。根据作业条件施工前应进行除湿。 2.2栓钉采用低碳合金钢制成其化学成分可靠强度稳定可焊性、顶锻性能良好。使用要防止出现锻造裂纹。 3 机具设备 3.1焊枪 3.2根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。因焊接电源耗用电流大故应考虑专路供电。正确接入初级电压后接地要牢固。
