肖特基（势垒）二极管（简称SBD）整流二极管的基本原理?FCH10A15型号简称：10A15
?主要参数：IF(AV)=10A, VRRM=150V
?产品封装：TO-220F
?脚位长度：6-12mm
?可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR
?型号全名：FCH20A15
?型号简称：20A15
?主要参数：20A 150V
?产品封装：TO-220F
?可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR

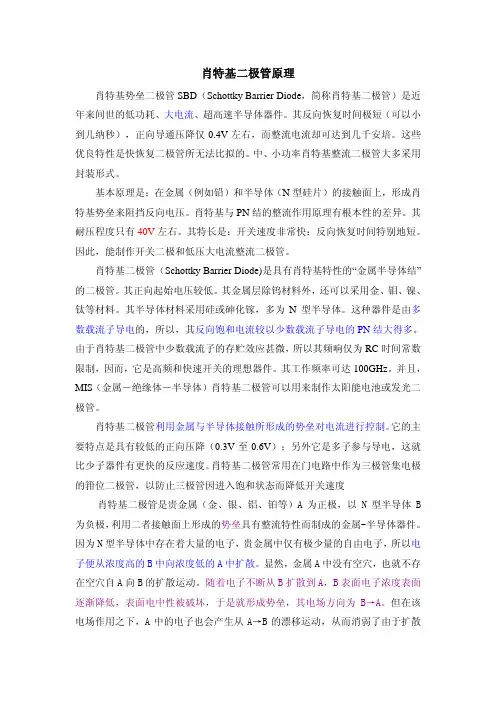

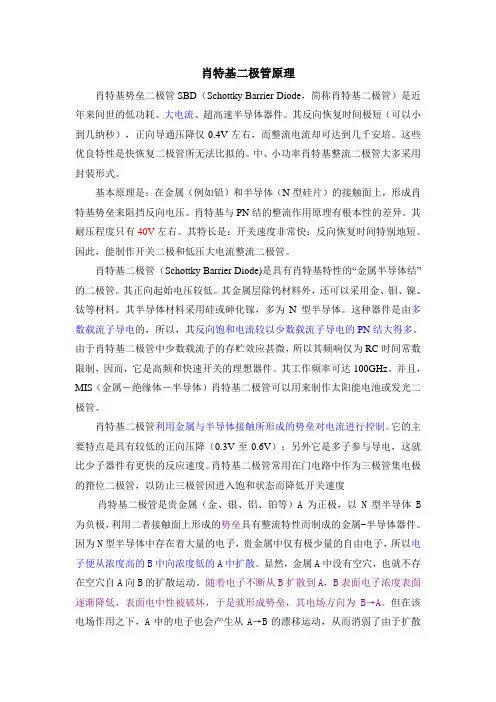

?在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。
其特长是：开关速度非常快：反向恢复时间特别地短。因此，能制作开关二极和低压大电流整流二极管。

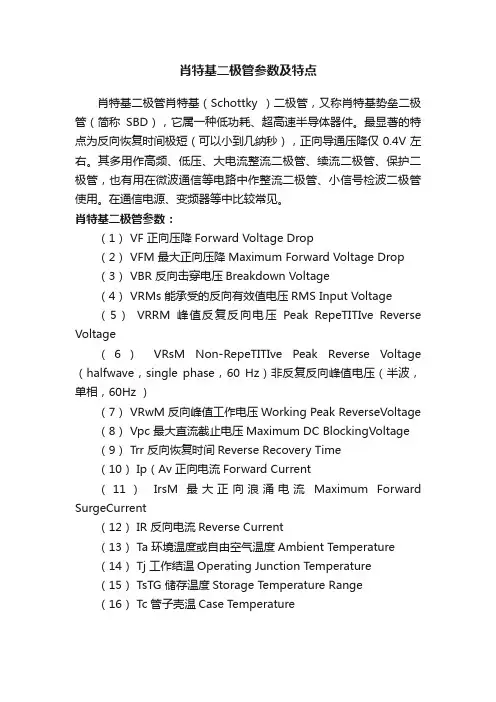

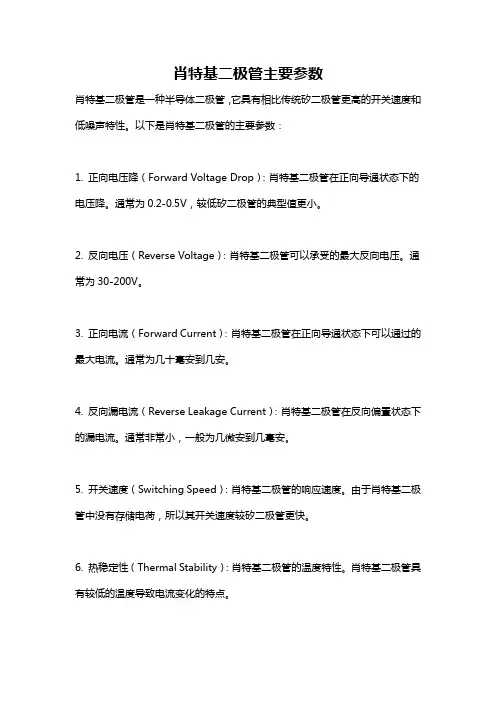

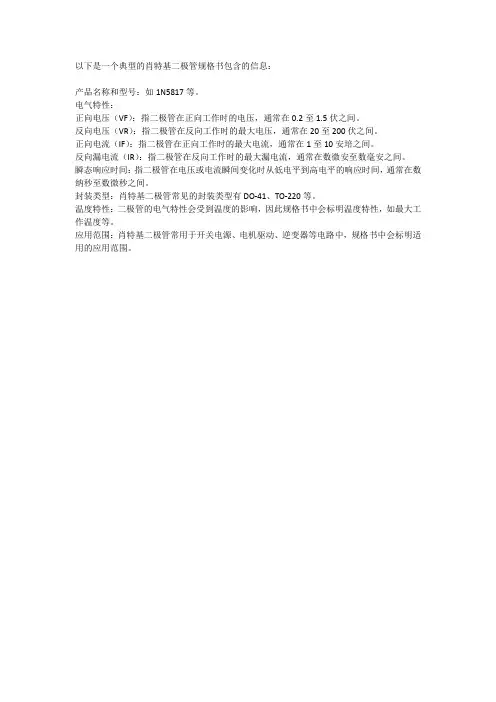

肖特基整流二极管的主要参数

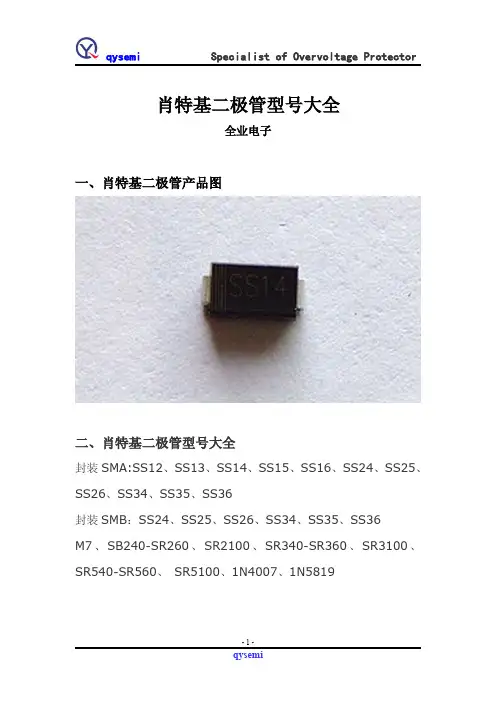

?以下是部分常用肖特基二极管型号，以及耐压和整流电流值：
肖特基二极管

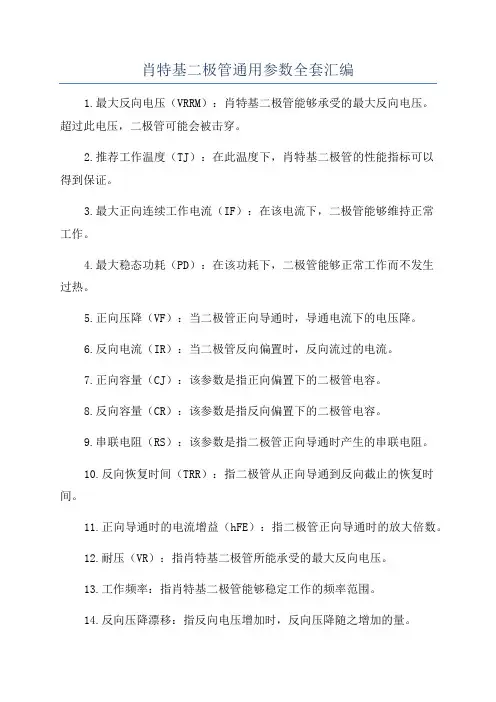

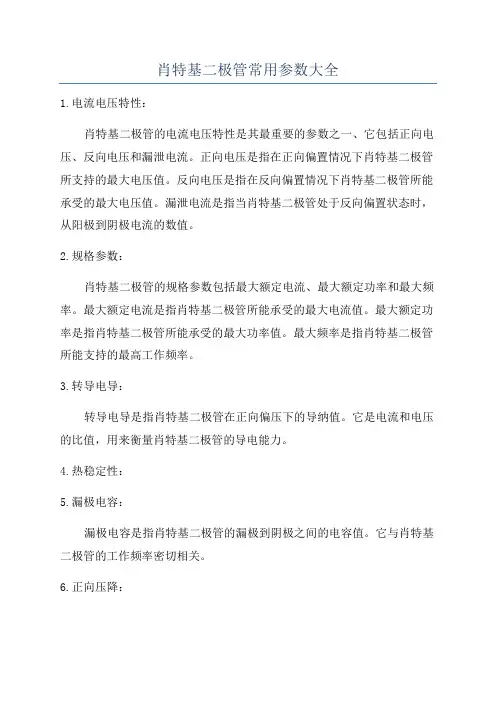

肖特基二极管常用参数大全
型号制造商封
装 If/A Vrrm/V 最大Vf/V
1SS294 TOS SC-59 0.1 40
0.60
BAT15-099 INF SOT143 0.11 4 0.32
BAT54A PS SOT23 0.20 30
0.50
10MQ060N IR SMA 0.77 90 0 .65
10MQ100N IR SMA 0.77 100 0.9 6
0.34
SS12 GS DO214 1.00 20
0.50
MBRS130LT3 ON - 1.00 30 0 .39
10BQ040 IR SMB 1.00 40 0 .53
RB060L-40 ROHM PMDS 1.00 40 0.55
RB160L-40 ROHM PMDS 1.00 40 0.55
SS14 GS DO214 1.00 40
0.50
MBRS140T3 ON - 1.00 40 0 .60
10BQ060 IR SMB 1.00 60 0 .57
SS16 GS DO214 1.00 60
0.75
10BQ100 IR SMB 1.00 100 0.7 8
MBRS1100T3 ON - 1.00 100 0.7 5
10MQ040N IR SMA 1.10 40 0 .51
15MQ040N IR SMA 1.70 40 0 .55
PBYR245CT PS SOT223 2.00 45 0.45
.35
30BQ040 IR SMC 3.00 40 0 .51
30BQ060 IR SMC 3.00 60 0 .58
30BQ100 IR SMC 3.00 100 0.7 9
STPS340U STM SOD6 3.00 40 0.84
MBRS340T3 ON - 3.00 40 0 .52
RB051L-40 ROHM PMDS 3.00 40 0.45
MBRS360T3 ON - 3.00 60 0 .70
30WQ04FN IR DPAK 3.30 40 0.6 2
30WQ06FN IR DPAK 3.30 60 0.7 0
30WQ10FN IR DPAK 3.30 100 0.91
30WQ03FN IR DPAK 3.50 30 0.5 2
50WQ03FN IR DPAK 5.50 30 0.5 3
50WQ06FN IR DPAK 5.50 60 0.5 7
6CWQ06FN IR DPAK 6.60 60 0.58
6CWQ10FN IR DPAK pr 6.60 100 0.81
1N5817 ON 轴
向 1.00 20 0.75
1N5818 ON 轴
向 1.00 30 0.55
SB130 GS 轴
向 1.00 30 0.50
1N5819 ON 轴
向 1.00 40 0.60
MBR150 ON 轴
向 1.00 50 1.00
MBR160 ON 轴
向 1.00 60 1.00
11DQ10 IR 轴
向 1.10 100 0.85
11DQ04 IR 轴
向 1.10 40 0.55
11DQ05 IR 轴
向 1.10 50 0.58
11DQ06 IR 轴
向 1.10 60 0.58
MBRS340TR IR SMC 3.00 40 0.43
1N5820 ON 轴
向 3.00 20 0.85
1N5821 ON 轴
向 3.00 30 0.38
1N5822 ON 轴
向 3.00 40 0.52
MBR360 ON 轴
向 3.00 60 1.00
SS32 GS DO214 3.00 20
3.00
SS34 GS DO214 3.00 40
0.50
31DQ10 IR DO201 3.30 100 0.
85
SB530 GS 轴
向 5.00 30 0.57
SB540 GS DO201 5.00 40 0.
57
50SQ080 IR 轴向 5.00 80 0.66 50SQ100 IR 轴向 5.00 100 0.66
MBR735 GS TO220 7.50 35 0.
84
MBR745 GS TO220 7.50 45 0.
84
MBR745 IR TO220 7.50 45 0.
84
80SQ040 IR 轴向 8.00 40 0.53
STQ080 IR TO220 8.00 80 0.
72
8TQ100 TO220 8.00 100
0.72
80SQ040 IR 轴向 8.00 40 0.53
80SQ035 IR DO204AR 8.00 35 0.53
HFA16PA60C IR TO247CT 8.00 600 1.70
95SQ015 轴
向 9.00 15 0.31
90SQ040 轴
向 9.00 40 0.48
10TQ045 TO220 10.00 45 0.5 7
MBR1035 GS TO220 10.00 35 0.84
MBR1045 ON TO220 10.00 45 0.84
STPS1045F ON ISO220 10.00 45 0.64
MBR2060CT ON TO220 10.00 60 0.85
MBR1060 ON TO220 10.00 60 0.95
PBYR10100 PS TO220 10.00 100 0.70
10TQ040 IR TO220 10.00 40 0.57 MBR1045 IR TO220 10.00 45 0.84
10CTQ150-1 IR D2pak 10.00 150 0.73 40L15CTS IR D2pak 10.00 150 0.41 85CNQ015A IR D61 80.00 15 0.32
150K40A IR D08 150.00 400 1.33 12CTQ040 IR TO220 12.00 45 0.73
MBR1545CT IR TO220
pr 15.00 45 0.72
MBR1660 GS TO220 16.00 60 0.75 16CTQ080 IR TO220 pr 16.00 80 0.72
16CTQ100 IR TO220 pr 16.00 100 0.72
16CTQ100-1 IR D2Pak 16.00 100 0.72
18TQ045 ON TO220 18.00 45 0.60
HFA16PB120 IR TO247 16.00 1200 3.00
MBR1645 IR TO220AC 16.00 45 0.63 19CTQ015 IR TO220 19.00 15 0.36
20CTQ045 IR TO220 pr 20.00 45 0.64
20TQ045 IR TO220 20.00 45 0.57 MBR2045CT IR TO220 pr 20.00 45 0.84
MBR2090CT IR TO220 pr 20.00 90 0.80 MBR20100CT IR TO220 pr 20.00 100 0.80
MBR20100CT-1IR TO262 20.00 100 0.80 MBR2080CT IR TO220AB 20.00 80 0.85 MBR2545CT IR TO220AB 30.00 45 0.82 MBR3045WT IR TO247 30.00 45
32CTQ030 IR TO220 pr 30.00 30 0.49 32CTQ303-1 IR D2Pak 30.00 30 0.49 30CPQ060 IR TO220 pr 30.00 60 0.62 30CPQ080 IR TO247AC 30.00 80 0.86 30CPQ100 IR TO247 pr 30.00 100 0.86
30CPQ150 IR TO247 pr 30.00 150 1.00
40CPQ040 IR TO247 pr 40.00 40 0.49 40CPQ045 IR TO247 pr 40.00 45 0.49 40CPQ050 IR TO247AA 40.00 50 0.53 40CPQ100 IR TO247 pr 40.00 100 0.77
40L15CT IR TO220AB 40.00 15 0.53 47CTQ020 IR TO220 40.00 20 0.34 48CTQ060 IR TO220 40.00 60 0.58
40L15CW IR TO247 40.00 15 0.52
42CTQ030 IR TO220 40.00 30 0.38 40CTQ045 IR TO220 40.00 45 0.68
40L45CW IR TO247 40.00 45 0.70
40CPQ060 ON TO247 40.00 60 0.68 MBR4045WT IR TO247 40.00 45 0.59 MBR4060WT IR TO247 40.00 60 0.77 43CTQ100 IR TO220 40.00 100 0.98
52CPQ030 IR TO247 50.00 30 0.38 MBR6045WT IR TO247pr 60.00 45 0.73
STPS6045CPI ON TOP3I 60.00 45 0.84
65PQ015 IR TO247 65.00 15 0.50 72CPQ030 IR TO247AC 70.00 30 0.51
85CNQ015 IR D61 80.00 15 0.32 83CNQ100 IR D61 80.00 100 0.67
80CPQ020 IR TO247 80.00 20 0.32 82CNQ030A IR D61 80.00 30 0.37 82CNQ045A IR D61 80.00 45 0.47 83CNQ100A IR D61 80.00 100 0.67 120NQ045 IR HALFPAK 120.00 45 0.52
125NQ015 IR D67 120.00 15 0.33 122NQ030 IR D67 120.00 30 0.41 STPS16045TV ON ISOTOP 160.00 45 0.95
182NQ030 IR D67 180.00 30 0.41 200CNQ040 IR TO244AB 200.00 40 0.54
200CNQ045 IR TO244AB 200.00 45 0.54
200CNQ030 IR TO244AB 200.00 30 0.48
STPS24045TV ON ISOTOP 240.00 45 0.91
203CMQ080 IR TO244 200.00 80 1.03 240NQ045 IR HALFPAK 240.00 45 0.55
301CNQ045 IR TO244 300.00 45 0.59 403CNQ100 IR TO244AB 400.00 100 0.83
440CNQ030 IR TO244AB 440.00 30 0.41
肖特基整流二极管
型号额定I（AV）A VRRM V向峰值电压浪涌电流IFSM A 反向恢复时间ns SB020 0.6 20 20 10
SB030 0.6 30 20 10
SB040 0.6 40 20 10
1N5817 1 20 25 10 1N5818 1 30 25 10 1N5819 1 40 25 10 SB120 1 20 40 10 SB130 1 30 40 10 SB140 1 40 40 10 SB150 1 50 40 5 SB160 1 60 40 5 SR120 1 20 40 20 SR130 1 30 40 20 SR140 1 40 40 20 SR150 1 50 40 20 SR160 1 60 40 20 SR180 1 80 40 20 SR1A0 1 100 40 20 SB220 2 20 50 20 SB230 2 30 50 20 SB240 2 40 50 20 SB250 2 50 50 20 SB260 2 60 50 20 SR220 2 20 50 10 SR230 2 30 50 10 SR240 2 40 50 10 SR250 2 50 50 10 SR260 2 60 50 10 SR280 2 80 50 10 SR2A0 2 100 50 10 1N5820 3 20 80 20 1N5821 3 30 80 20 1N5822 3 40 80 20 SB320 3 20 80 20 SB330 3 30 80 20 SB340 3 40 80 20 SB350 3 50 80 10 SB360 3 60 80 10 SR320 3 20 80 20 SR330 3 30 80 20 SR340 3 40 80 20 SR350 3 50 80 20 SR360 3 60 80 20 SR380 3 80 80 20 SR3A0 3 100 80 20 SB520 5 20 150 50 SB530 5 30 150 50
SB540 5 40 150 50 SB550 5 50 150 25 SB560 5 60 150 25 SR520 5 20 150 50 SR530 5 30 150 50 SR540 5 40 150 50 SR550 5 50 150 25 SR560 5 60 150 25 SR580 5 80 150 25 SR5A0 5 100 150 25
