1火灾自动报警系统的组成？
答案：火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
2火灾自动报警系统的基本形式？
答案：根据现行国家标准《火灾自动报警系统设计规范》规定，火灾自动报系统的基本形式有三种，即：区域报警系统、集中报警系统和控制中心报警系统。
3什么是火灾报警装置和火灾警报装置？
答案：①在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。
②在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。它以声、光音响方式向报警区域发出火灾警报信号，以警示人们采取安全疏散、灭火救灾措施。4火灾自动报警设备一般常见故障有哪些？
答案：
(1)主电源故障。
(2)备用电源故障。
(3)探测回路故障。
(4)误报火警。
5消防监控员定期检查主要工作有哪些？
答案：
①每日查报警控制器的功能，并填写系统运行和控制器日检登记表。
②每季度应检测和试验报警系统的下列功能，并填写季检表。
③每年对火灾自动报警系统的功能，应作下列检查和试验，并填写年检表。
④探测器投入运行二年后，应每隔三年全部清洗一遍，并作响应阈值及其它必要的功能试验，合格的方可继续使用，不合格的严禁重新安装使用。
6消防系统的分类？
答案：
①水消防系统
②气体消防系统
③泡沫灭火系统
7火灾自动报警系统的误报的种类？
答案：
误报分为危险性误报和安全性误报两种，所谓危险性误报是指火灾发生时生产大量的烟、温而不能使系统发生报警信号者，又称不报。所谓安全性误报是指无火灾的情况下报警，又称虚报。
8火灾自动报警系统减少误报的方法？
答案：
为防止误报的产生，使火灾报警系统准确地显示、记录火灾地点，并及时发生各种声、光信号和各消防设备的联动指令，除提高制造行业技术水平和产品功能外，在设计、施工和维护使用管理方面，各道工序均应注意把关。
9火灾探测器的种类有哪些?
答案：
①离子感烟探测器。
②光电感烟探测器。
③感温探测器（包括定温式和差温式）。
④气体式探测器。
⑤红外线式探测器。
⑥紫外线式探测器。
10什么是火灾自动报警区域？
答案：
人们在设计中将火灾自动报警系统的警戒范围按防火分区或楼层划分的部分空间，是设置区域火灾报警控制器的基本单元。一个报警区域可以由一个防火分区或同楼层相邻几个防火分区组成，但同一个防火分区不能在两个不同的报警区域内；同一报警区域也不能保护不同楼层的几个不同的防火分区。
盛年不重来，一日难再晨。及时宜自勉，岁月不待人 火灾自动报警系统的构成及工作原理 1系统构成 火灾自动报警控制系统一般采用总线制，二进制编码（也 有三进制编码和十进制编码）方式进行信息传送，一个完整的火灾自动报警控制系统能够完成从火灾探测既早期火灾报警到自动灭火的一系列过程。现今的火灾自动报警控制系统主要组成如图一所示： 火灾报警控制器是火灾自动报警系统中能够为火灾探测器供电，接收处理及传递探测点的故障、火警信号并发出声、 光报警信号，同时显示及记录火灾发生部位和时间的报警控制装置。 是整个火灾自动报警控制系统的核心，其具有的基 本功能主要有:
①能为火灾探测器和自身供电。 ②能接收来自火灾探测器的火灾报警信号，发出声、光报警信号。 ③能发出系统本身的故障信号和各种探测器的故障。 ④能检查火灾探测器的报警功能。 ⑤能准确提供火灾现场的位置和发生时间。 火灾报警控制器（联动型）一般采用全总线结构，每路总线由两根探测总线和两根控制电源线组成，可跨接各种探头和控制模块。火灾报警控制器根据相关标准可从不同角度进行以下分类： ⑴按用途可分为： ①区域火灾报警控制器：控制器直接连火灾探测点并处理报警信息。 ②集中火灾报警控制器：一般不与火灾探测器相连，而与区域火灾报警控制器相连，处理区域火灾报警控制器送来的报警信号，主要用于容量较大的火灾报警系统中。 ③通用火灾报警器：通过硬件或软件的配置，即可做区域机使用，直接连接火灾探测器，又可做集中机使用，连接区域报警控制器。 ⑵按信号处理方式可分为 ①有阀值开关量火灾报警控制器。其连接使用有阀值的开关量火灾 探测器、处理的探测信号为阶跃开关量信号，火灾报警取决于火灾
目录 1 引言.............................................. 错误!未定义书签。 2 工程概况.......................................... 错误!未定义书签。3火灾自动报警系统设计.............................. 错误!未定义书签。 火灾自动报警系统保护对象分级.................... 错误!未定义书签。 火灾自动报警系统形式的确定...................... 错误!未定义书签。 探测区域和报警区域划分.......................... 错误!未定义书签。 确定火灾探测器的种类、设置部位和数量............ 错误!未定义书签。 火灾探测器种类的选择......................... 错误!未定义书签。 火灾探测器的设置............................. 错误!未定义书签。 手动火灾报警按钮的设置.......................... 错误!未定义书签。 火灾报警控制器和监控系统的选择和系统布线以及工程应用错误!未定义书签。 消防联动控制设计................................ 错误!未定义书签。 火灾应急广播或火灾警报装置设置.................. 错误!未定义书签。4设计体会.......................................... 错误!未定义书签。参考资料............................................ 错误!未定义书签。
海湾型火灾自动报警系统 操作说明 The latest revision on November 22, 2020
火灾自动报警系统操作说明（200型） 1．查看故障报警信息和操作方法： 当火灾报警系统某个报警出现故障时，火灾报警系统讯响器发出故障报警声，报警主机会显示当前故障信息、故障总数和地点。同时打印机也会打印当前故障信息。值班人员应先按下“消音”键，同时将该故障信息记录下来，同时联系我单位技术员进行维修或处理。 2.查看火灾报警信息和操作方法： 当某个报警点位发生火灾报警信号的时候，消防主机报火灾警。消防主机会显示当前报警点位的信息和地点，同时打印机会打印当前信息。值班人员应先查看消防主机显示的报警信息，随后携带通讯工具到现场查看，如发生火灾，应立即疏散人员并组织相关管理人员进行灭火，并拨打“119”。 若到现场未发生火灾，应返回消防值班室，对消防主机进行“复位”操作。若复位后仍报警，先将消防报警主机取消“自动”状态在进行复位。然后通知我公司技术员。 3.报警、故障点位临时屏蔽和取消屏蔽操作方法： 当某个报警点位因为故障或者误报火警影响火灾自动报警系统正常工作的时候可采取将该报警点位暂时屏蔽。 屏蔽操作：例如001001探测器需要隔离，在键盘按“屏蔽”键，屏幕上显示“请输入屏蔽号码”。输入“00100103”，“03是代表探测器，如果是手动报警按钮则后两位输入11，声光报警器13，线型感温08，动力配电35；输入完成后按“确认”键，操作成功，火灾报警主机“屏蔽”灯亮。 取消屏蔽：取消屏蔽和设置屏蔽一样。在键盘上按“取消屏蔽”键，屏幕上显示“请输入取消屏蔽号码”例如001001号探测器取消屏蔽，在键盘上输入 00100103输入完成按确认键，操作成功屏幕显示操作成功。同时屏蔽灯熄灭。
1火灾自动报警系统的组成？ 答案：火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。 2火灾自动报警系统的基本形式？ 答案：根据现行国家标准《火灾自动报警系统设计规范》规定，火灾自动报系统的基本形式有三种，即：区域报警系统、集中报警系统和控制中心报警系统。 3什么是火灾报警装置和火灾警报装置？ 答案：①在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。 ②在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。它以声、光音响方式向报警区域发出火灾警报信号，以警示人们采取安全疏散、灭火救灾措施。4火灾自动报警设备一般常见故障有哪些？ 答案： (1)主电源故障。 (2)备用电源故障。 (3)探测回路故障。
(4)误报火警。 5消防监控员定期检查主要工作有哪些？ 答案： ①每日查报警控制器的功能，并填写系统运行和控制器日检登记表。 ②每季度应检测和试验报警系统的下列功能，并填写季检表。 ③每年对火灾自动报警系统的功能，应作下列检查和试验，并填写年检表。 ④探测器投入运行二年后，应每隔三年全部清洗一遍，并作响应阈值及其它必要的功能试验，合格的方可继续使用，不合格的严禁重新安装使用。 6消防系统的分类？ 答案： ①水消防系统 ②气体消防系统 ③泡沫灭火系统 7火灾自动报警系统的误报的种类？ 答案： 误报分为危险性误报和安全性误报两种，所谓危险性误报是指火灾发生时生产大量的烟、温而不能使系统发生报警信号者，又称不报。所谓安全性误报是指无火灾的情况下报警，又称虚报。 8火灾自动报警系统减少误报的方法？ 答案：
火灾自动报警系统案 ●本系统采用控制中心型智能消防报警系统，具有火灾报警、联动控制等功能。系统包括以下容： 手动报警按钮、感烟探测器、感温探测器、警铃和水流指示器等报警装置，系统同时监视消火 栓按钮、报警阀、压力开关、水流指示器及信号阀等的动作信号。 ●为了便于控制和管理，所有消防信号将显示于总控制屏上，以便一旦发生火灾时，可迅速报告 消防局。 ●消防总控制室有以下设备：消防系统主机（工作站）、火灾视屏显示屏（LED）、火灾自动报警系 统总控制屏、消防联动控制盘、消防专用主机、应急电源配电盘和UPS电源、消防系统运行记 录打印机等。消防控制室可监听所有消防电源设备的状态。另外，消防总控制室设置一部直拨 消防单位的外线，并同时提供与消防插匹配的手提。 （1）火灾报警系统保护目标 ●快速火灾探测 ●准确定位火灾地点 ●及时发出火灾报警信号 ●警示相关人员以实现： ●快速疏散建筑物人群 ●通知相关部门采取救援措施 ●指示相关消防设备动作以实现： ●自动启动消防泵、喷淋泵等水系统灭火设备 ●联动火灾隔断手段如关闭防火卷帘门和防火阀等 ●开启排烟风机、正压风机等防排烟设备 ●开启应急广播、应急照明和疏散指示系统 （2）系统设计原则 ●系统应符合中国有关法律法规，符合消防管理条例和标准。 ●遵照安全第一、预防为主的原则，火灾自动报警系统应格保证设备可靠性和系统可靠性，避免 误报。 ●系统应具有先进性和适用性：系统的技术性能和质量指标均达到国际先进水平，且在安装调试、 软件编程和操作使用各面均简便易行，并适合建筑特点，达到最佳的性能价格比。 ●在系统设计时应明确与建筑设备监控系统、安防系统之间的接口界面，且系统的各项技术规均 符合相应要求。 ●在设计火灾自动报警系统时应预留该系统与综合信息共享管理系统之间信息数据交换接口，系 统的各项技术规均符合相应要求。 ●在系统设计时应尽量优化设备配置，考虑了整个建筑全系统的统筹配置，避免设备的重复购置 和管线的混乱局面。 在系统设计时应保留足够的冗余度：探测点与控制点的容量上及回路卡的设置上均应保留不少于20％的扩展余地。报警系统施工主要程序：
火灾自动报警系统操作讲解教案 一、介绍词：（1分钟） 尊敬的各位领导，欢迎来到第一鉴定室。第一鉴定室是按照消防控制室（中控室）进行布置的，主要鉴定考察的内容是火灾自动报警系统部分内容。在第一鉴定室内，我们安徽鉴定站设置了柜式火灾报警控制器、自动消防炮控制器等设施用于消防设施控制，设置了一台消防电梯模型用于展示消防电梯动作，还设置了两块演示板用于各种系统的联动关系说明。下面由我给各位领导介绍一下火灾自动报警系统组成、系统的检查验收方法、系统验收时常见问题等内容。如有不足之处，还请各位领导给予批评指正！ 二、系统介绍(10分钟) 1、系统组成介绍（5分钟） 介绍位置：火灾报警控制器主机前 介绍方法：直接在面板上指出组件位置并逐一进行介绍 介绍内容：火灾自动报警及联动控制器、报警信号输入器件（各类探测器、手动报警按钮信号输入模块等）、联动信号输出器 件（各类输出控制模块、警报装置、广播等） （介绍要点：多线制控制和总线制控制区别） 2、系统联动关系介绍（5分钟）
介绍位置：两块演示板前及消防电梯模型前 介绍方法：（1）通过展板直接说明各种系统联动关系， （2）通过消防电梯模型实际演示介绍消防电梯联动关系介绍内容：消防供水系统联动关系、雨淋系统联动关系、预作用系统联动关系、干式系统联动关系、湿式系统联动关系（介绍要点：系统联动的逻辑关系） 三、系统的检查验收（7分钟） 1、验收时的工艺检查：（3分钟） 介绍位置：火灾报警控制器面板前 介绍方法：通过工程实例说明介绍 主要内容：火灾报警系统管线敷设、火灾报警控制设备安装线路防护是否可靠关系系统关键时刻是否能够正常工作，是检查验收时最重要，也是最容易被忽视的问题。线路防护之所以重要是因为系统大部分设备为总线制设备，每个回路内设备均并联在一根总线之上，如果总线出现线间、线地短路、断路、或绝缘阻值低于标准（20兆欧）均会造成总线上的设备故障。 （介绍要点：管线敷设要求） 2、验收时的工程检查：（4分钟） 介绍位置：消防联动控制器面板前 介绍方法：通过具体举例操作演示进行介绍 介绍内容：系统的联动功能测试方法 举例：（1）用手动控制盘进行防火门的联动控制演示
火灾自动报警及消防联动控制系统设计说明 1、系统构成： (1)火灾自动报警系统 (2)消防联动控制 (3)火灾应急广播系统 (4)消防直通对讲电话系统 (5)漏电火灾报警系统 (6)大空间智能型灭火装置集中控制系统（消防水炮控制系统） (7)智能消防应急疏散照明指示灯系统 2.系统概况： （1）本工程为一类防火建筑.火灾自动报警的保护等级按特级设置.设控制中心报警系统和消防联动控制系统。 （2）.系统组成:火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通电话对讲系统；漏电火灾报警系统；大空间智能型灭火装置集中控制系统（消防水炮控制系统）；智能消防应急疏散照明指示灯系统。 3.消防控制室: （1）本工程的消防控制室设置在一层西侧，负责本工程全部火灾报警及联动控制系统，设有直接通室外的出口. （2）消防控制室可联动所有与消防有关的设备。 （3）消防控制室的报警联动设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、广播设备、消防直通对讲电话设备、电源设备等组成。 （4）消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮以及消防水炮的动作信号。 （5）消防控制室可显示消防水池、消防水箱水位，显示消防水泵等的电源及运行情况。 4.火灾自动报警系统： （1）本工程采用消防控制室报警控制系统，火灾自动报警系统按四总线设计。 （2）探测器：柴油发电机房、厨房、车库等处设置感温探测器，直燃机房设防爆型可燃气体探测器，其他场所设置感烟探测器。 （3）探测器安装：探测器与灯具的水平净距应大于0.2m；至墙边、梁边或其他遮挡物
火灾自动报警系统组成工作原理和适用范围 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

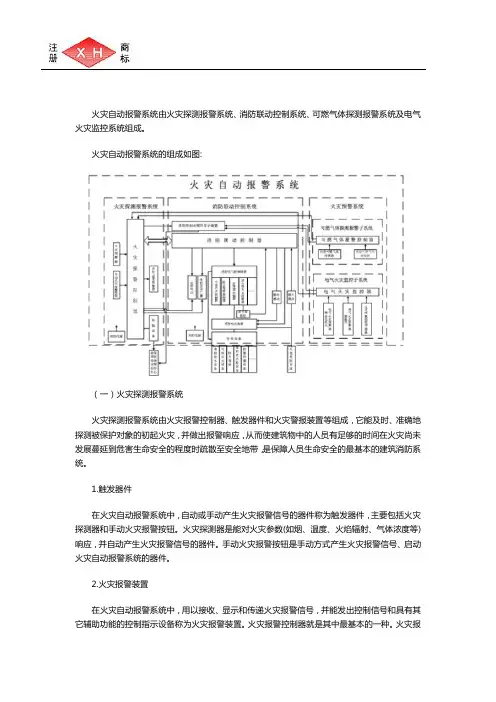

火灾自动报警系统组成、工作原理和适用范围火灾自动报警系统一般设置在工业与民用建筑内部和其他可对生命和财产造成危害的火灾危险场所，与自动灭火系统、防排烟系统以及防火分隔设施等其他消防设施一起构成完整的建筑消防系统。 一、火灾自动报警系统的组成 火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。火灾自动报警系统的组成如图3-9-1。 图3-9-1火灾自动报警系统组成示意图 （一）火灾探测报警系统 火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，它能及时、准确地探测被保护对象的初起火灾，并做出报警响应，从而使建筑物中的人员有足够的时间在火灾尚未发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。 1.触发器件 在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报
