ZKXG100矿用本安型钻孔窥视检测仪
应用：
1.对钻孔进行全孔壁录像，关键部位抓拍图片等；
2.区分矿体、岩体、煤层、夹矸、土层等各种地质结构体；
3.观测断层裂隙产状及发育情况；
4.观测含水断层、溶沟溶洞、含水层出水口位置等；
5.特别适合煤矿顶板地质构造、煤层赋存、工作面前方断层构造、上覆岩层导水裂隙带等的探测。
6.适合于各种形状和功能的钻孔的检测，如水平孔、垂直孔、倾斜孔等；如锚杆锚索孔、瓦斯抽放孔、抽排放水孔和地质勘探孔等；
技术特点：
1.高集成性：主机内系统控制、图像采集、显示与存储高度集成；
2.易扩充性：同一主机硬件系统，配置不同功能的机内软件和探头，即可实现钻孔成像、钻孔窥视和钻孔轨迹测量等功能，实现一机多用；
3.高智能性：主机内置双核处理器，实时获取视频图像；
4.高可靠性：整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好；
5.便携性好：整机体积小巧、重量轻，方便携带；
6.操作性好：整套系统连接简单，操作简便，初用者上手快；主机可作电脑的外接U盘使用，数据直接复制粘贴；
执行标准：
◆GB3836.1-2010、GB3836.4-2010
◆MT209-90，MT210-90
◆Q/TCMA-01-2013
◆Q/TCMA-02-2013
◆Q/TCMA-03-2013
◆Q/TCMA-06-2014
性能指标：
矿用钻孔成像轨迹检测装置主机
型号ZKXG100-Z
煤安标志：本质安全型防爆标志：Exib I Mb
安标证号：MFC170071防爆证号：CCCMT17.0527存储器：16G TF存储卡操作系统：Linux操作系统
显示方式7寸真彩液晶显示屏，800*600背光
可调
处理器
高性能低功耗嵌入
式双核处理器
供电模式：内置高能锂电池DC12V供电工作时间：大于10小时数据接口：USB2.0接口防护等级：IP54
外型尺寸255mm×192mm×74mm；探头≤6kg质量：≤2KG
矿用钻孔成像轨迹检测装置深度编码器
型号ZKXG100-S
煤安标志：本质安全型防爆标志：Exib I Mb
安标证号：MFA130313防爆证号：CCCMT17.0539防护等级：IP54供电模式：主机供电
测深精度：0.1mm质量：≤1KG
矿用钻孔成像轨迹检测装置探头
型号ZKXG100-T
煤安标志：本质安全型防爆标志：Exib I Mb
安标证号：MFH130022防爆证号：CCCMT17.0541
探头直径：40mm检测孔径：Φ50mm～Φ200mm
防护等级：浸入1000m水深不漏水供电模式：6V4Ah镍氢电池，（DC5.5V-7.5V）连续工作大于10小时
检测孔深：≥1000m控制器：高性能单片机存储器：16G TF存储卡工作模式：有线实时
摄像头：彩色低照度700TV Lines，
0.1Lux，全景360゜
辅助光源
≥30Lux，通过主
机软件调节
图像像素：200万像素推进方式专用导向推杆配接
外型尺寸：Φ24×261mm；质量：≤2KG
矿用钻孔成像轨迹检测装置探头
型号ZKXG100-T（B）
煤安标志：本质安全型防爆标志：Exib I Mb
安标证号：MFH140022防爆证号：CCCMT17.0541探头直径：Φ24mm检测孔径：Φ28mm～Φ50mm 防护等级：浸入50m水深不漏水检测孔深：≥50m
控制器：高性能单片机供电模式：主机供电
存储器：16G TF存储卡工作模式：有线实时
摄像头：彩色低照度700TV Lines，
0.1Lux，全景360゜
辅助光源
≥30Lux，通过主
机软件调节
图像像素：200万像素推进方式专用导向推杆配接
外型尺寸：Φ24×130mm；质量：≤2KG

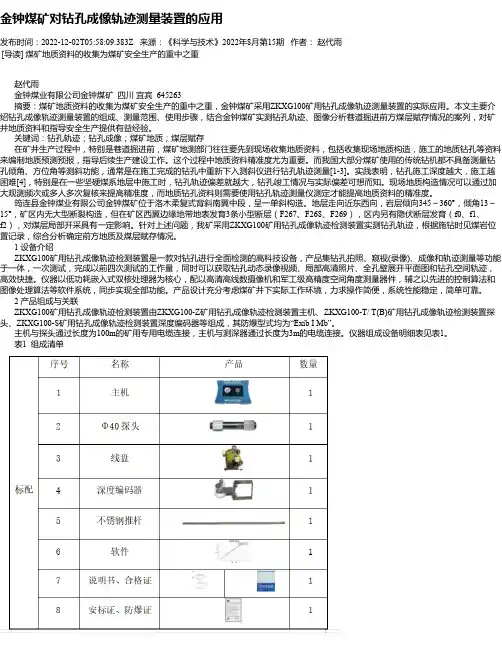

标准配置
序号名称数量备注
1主机1台含仪器、充电器、数据传输线2Φ24探头1个含50米MHYVRP矿用通讯电缆3深度编码器1个含3米主机连接线
4不锈钢推杆50米每根1米，共50根
5软件U盘1份1份钻孔窥视仪机内软件
6产品合格证1份7产品说明书1份
8安标证、防爆
证
1份
窥视图
