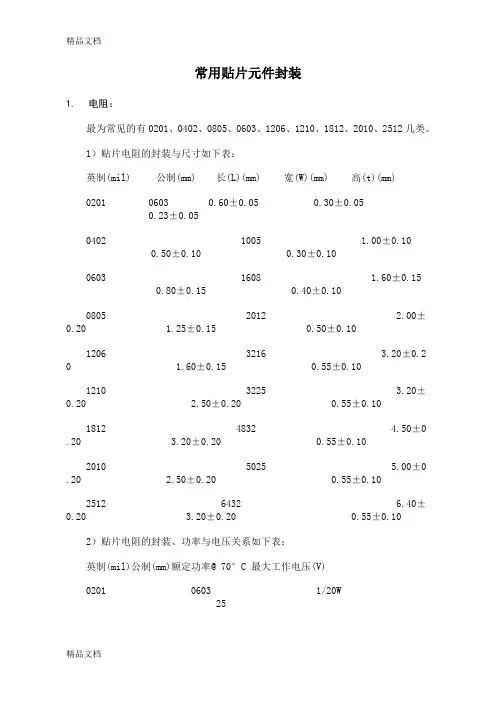

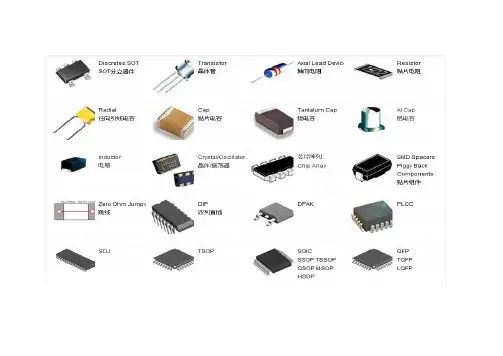

常用贴片元件封装
1 电阻：
最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表：
英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10
0805 2012 2.00±0.20 1.25±0.15 0.50±0.10
1206 3216 3.20±0.20 1.60±0.15 0.55±0.10
1210 3225 3.20±0.20 2.50±0.20 0.55±0.10
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10
2）贴片电阻的封装、功率与电压关系如下表：
英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)
0201 0603 1/20W 25
0402 1005 1/16W 50
0603 1608 1/10W 50
0805 2012 1/8W 150
1206 3216 1/4W 200
1210 3225 1/3W 200
1812 4832 1/2W 200
2010 5025 3/4W 200
2512 6432 1W 200
3）贴片电阻的精度与阻值
贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，
J －表示精度为5％、
F－表示精度为1％。
T －表示编带包装
阻值范围从0R-100M
4）贴片电阻的特性
·体积小，重量轻；
·适应再流焊与波峰焊；
·电性能稳定，可靠性高；
·装配成本低，并与自动装贴设备匹配；
·机械强度高、高频特性优越。
2电容：
1）贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF
无极性电容下述两类封装最为常见，即0805、0603；
英制尺寸公制尺寸长度宽度厚度
0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20
1206 3216 3.20±0.30 1.60±0.20 0.70±0.20
1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
1808 4520 4.50±0.40 2.00±0.20 ≤2.00
1812 4532 4.50±0.40 3.20±0.30 ≤2.50
2225 5763 5.70±0.50 6.30±0.50 ≤2.50
3035 7690 7.60±0.50 9.00±0.05 ≤3.00
一般容值越小，耐压值可做到越大，常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V
有极性电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
2）常用电容的标识精度级别
B+_0.1%
C+_0.25%
D+_0.5%
F+_1%
G+_2%
J+_%
K+_10%
M+_20%
N+_30%
3）各种贴片电容的特性
帖片电容的材料常规分为三种，NPO,X7R,，X5R，Y5V，钽电容
NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF至1000PF 也能生产但价格较高。
X7R 此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，耐压高，容量精度在10％左右，电容量一般在100pF～2.2F之间。
Y5V 此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。电容量范围较大，一般为1000pF～100F。
X5R容量小，体积小，适用于计算机、电源和汽车电路中退耦、输出滤波等应用。
钽电容体积小、容量大、漏电流低、使用寿命长、综合性能优异，是最优秀的电容器，不仅在常规条件下比陶瓷、铝、薄膜等其它电容器体积小、容量高、功能稳定，而且能在许多为其它电容器所不能胜任的严峻条件下正常工作。广泛用于高频滤波像HI-FI系统，。
3电感
常见封装：0402、0603、0805、1206
封装精度Q值频率（HZ）允许电流(A)
0402 ±0.1nH 3 100 455
0405 ±0.2nH 5 25.2 350，315
0603 ±0.3nH 10 25 280，210 1005 ±3% 20 10 200 1608 ±5% 25 7.96 150 4磁珠：磁阻大，专用于滤波。
1）贴片磁珠封装 允许电流(mA) 精度 0402,0603 3500
1005,1210 1500 ±5 1608,2012 500 ±10 201209 260 ±25% 321825 210
2）磁珠的阻值一般在10 -2000 频率在100HZ 左右。 按作用可以分为整流二极管肖特基二极管稳压二极管 贴片二极管的标准封装：

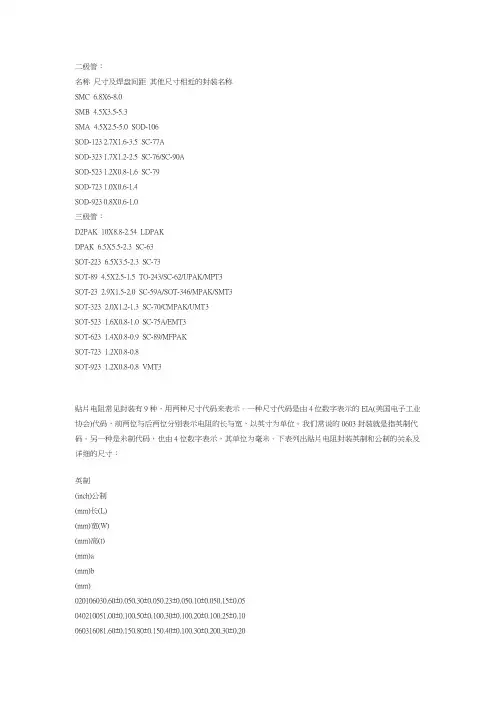

封装名字 对应尺寸(英制单位) SMA <---------------->2010 SMB <---------------->2114 SMC <---------------->3220 SOD123 <---------------->1206 SOD323 <---------------->0805 SOD523 <---------------->0603 常用整流二极管的主要参数
正向电流(A)
反向最大电压(V)
最大恢复时间(ns)
封装
厂商型
号
8
215m
200m
200，400，600
800,1000,1200
100,75
1.5 135 145 4
SO D59 SO D100
SO D113
SO T23
NXP
BY229F 系列
BY229X
BY329F/X
常用肖特基二极管的主要参数
正向电流(A)
反向最大电
压(V)
封装厂商型
号
70m,120m, 200m 30,40,50,70
370m
SOD882,SOD523,SOD
68
SOD323,SOT323
SOT23,SOD123F
SOT143B,SOT363
SOT416,SOT666
NXP
RB751
系列
BAS40
常用稳压二极管的参数
工作电压(V)
精
度
正向电流
(mA)
封装厂商型
号
2.4v-75 v
±
2%
±
5%
200,500,250 SOT23,SOD66,SOT3
23
SOD882,SOT223,SO
T346
SOD27,SOD523,SO
D882
NXP
BZB84
系列
PZUxBA
6常用贴片三极管的主要参数
类型
Pc
m(W)
Ic
m(A)
Vc
eo(V)
fT(
MHz)
封装厂商
P NP 0.5
0.2
0.5
1
15
140
20
SOT-25
TO-92
NIP
SAN
N PN 5
10
1
15
10
12.
5
10
0.3
2
0.1
0.2
20
14
30
40
70
40
300
80
100
TO-220
TO-126
TO-251 ,TO-92
MOD
TO-263 ,TO-3P
BL
TO-3P ,TO-3PB
YO
SHI
常用FET的主要参数
类型VDS V
GS
ID 封装厂商型号
N 沟道
P 沟道
100V,
40V
30V
1
3V
2
0V
54A,1
17A
198A
SOT634A,SO
T426
SOT78,SOT4
04
NXP
BLA6H0912
-500
BUK735R4-
30B
7 IC类零件
IC为Integrated Circuit英文缩写，业界一般以IC的封装形式来划分其类型，传统IC有SOP、SOJ、QFP、PLCC等等，现在比较新型的IC有BGA、CSP、FLIP CHIP等等。
1、基本贴片IC类型
(1)、SOP(Small outline Package):零件两面有脚，脚向外张开（一般称为鸥翼型引脚）.
(2)、SOJ(Small outline J-lead Package):零件两面有脚，脚向零件底部弯曲（J型引脚）。
(3)、QFP(Quad Flat Package):零件四边有脚，零件脚向外张开。
(4)、PLCC(Plastic Leadless Chip Carrier):零件四边有脚，零件脚向零件底部弯曲。
(5)、BGA(Ball Grid Array):零件表面无脚，其脚成球状矩阵排列于零件底部。
(6)、CSP（CHIP SCAL PACKAGE）：零件尺寸包装。
2、IC称谓
在业界对IC的称呼一般采用“类型+PIN脚数”的格式，如：SOP14PIN、SOP16PIN、等等。
8 常用贴片晶振
封装频率范围尺寸
HC-49/MJ 1 - 150 MHz 13.8/17.1 x 11.5 x 5.4
UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5
UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5
SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0
SM-49-4 3.5 - 66 MHz 13.0 x 4.7 x 5.0
SM-49-F 3.5 - 60 MHz 12.5 x 5.85 x 3.0
MM-39SL 3.579 - 70MHz 12.5 x 4.6 x 3.7
CPX-25 3.5 - 30 MHz 11.6 x 5.5 x 2.0
CPX-20 3.5 - 60 MHz 11.0 x 5.0 x 3.8
0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5
