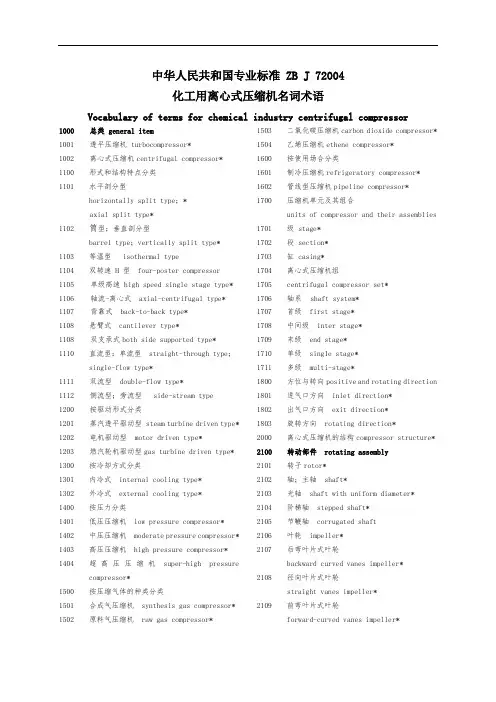

中华人民共和国专业标准 ZB J 72004
化工用离心式压缩机名词术语
Vocabulary of terms for chemical industry centrifugal compressor
1000总类general item
1001透平压缩机 turbocompressor*
1002离心式压缩机centrifugal compressor*
1100形式和结构特点分类
1101水平剖分型
horizontally split type；*
axial split type*
1102 筒型；垂直剖分型
barrel type；vertical1y split type* 1103 等温型 isothermal type
1104 双转速 H 型 four-poster compressor 1105单级高速 high speed single stage type* 1106轴流-离心式 axial-centrifugal type* 1107背靠式 back-to-back type*
1108 悬臂式 cantilever type*
1108双支承式both side supported type*
1110 直流型；单流型 straight-through type；
single-flow type*
1111双流型 double-flow type*
1112侧流型；旁流型 side-stream type
1200按驱动形式分类
1201蒸汽透平驱动型steam turbine driven type* 1202电机驱动型 motor driven type*
1203燃汽轮机驱动型gas turbine driven type* 1300按冷却方式分类
1301内冷式 internal cooling type*
1302外冷式 external cooling type*
1400按压力分类
1401低压压缩机low pressure compressor* 1402中压压缩机 moderate pressure compressor* 1403高压压缩机 high pressure compressor* 1404超高压压缩机super-high pressure compressor* 1500按压缩气体的种类分类
1501合成气压缩机 synthesis gas compressor* 1502原料气压缩机raw gas compressor*
1503二氧化碳压缩机carbon dioxide compressor* 1504乙烯压缩机ethene compressor*
1600按使用场合分类
1601制冷压缩机refrigeratory compressor* 1602管线型压缩机pipeline compressor*
1700压缩机单元及其组合
units of compressor and their assemblies 1701级 stage*
1702段 section*
1703缸 casing*
1704离心式压缩机组
1705centrifugal compressor set*
1706轴系shaft system*
1707首级 first stage*
1708中间级 inter stage*
1709末级 end stage*
1710单级 sing1e stage*
1711多级 multi-stage*
1800方位与转向positive and rotating direction 1801进气口方向 inlet direction*
1802出气口方向 exit direction*
1803旋转方向 rotating direction*
2000离心式压缩机的结构compressor structure* 2100转动部件 rotating assembly
2101转子rotor*
2102轴；主轴 shaft*
2103光轴 shaft with uniform diameter*
2104阶梯轴 stepped shaft*
2105节鞭轴 corrugated shaft
2106叶轮 impeller*
2107后弯叶片式叶轮
backward curved vanes impeller*
2108径向叶片式叶轮
straight vanes impeller*
2109前弯叶片式叶轮
forward-curved vanes impeller*
2110闭式叶轮 closed impeller*
2111半开式叶轮 semi-closed impeller*
2112开式叶轮 open type impeller*
2113长短叶片式叶轮
2114impeller with stagger vanes#
2115模形叶片式叶轮 wedge vanes impeller 2116单吸叶轮 single passage impeller*
2117双吸叶轮 double passage impeller*
2118三元叶轮 three dimensional impeller* 2119导风轮 inducer
2120焊接叶轮 welded impeller*
2121铆接叶轮 riveted impeller*
2122铣制叶轮 milled impeller*
2123钎焊叶轮 brazed impeller
2124精密铸造叶轮 precision cast impeller 2125电蚀加工叶轮
electrically machined impeller
2126轮盘 disc*
2127轮盖 shroud；enclosing cover*
2128叶轮叶片 blade；vane*
2129轮毂 hub*
2130进口圈 inlet ring*
2131圆弧形叶片 arc blade；arc vane*
2132直叶片 straight blade*
2133扭曲叶片twisted vane；twisted blade* 2134平衡盘；平衡鼓balancing drum；balance piston*
2135止推盘；推力盘 thrust collar*
2136调整垫片 adjusting ring*
2137联轴器 coupling *
2138齿式联轴器 gear type coupling *
2139套筒式联轴器sleeve type coupling *
2140膜片式联轴器flexible diaphragm coupling* 2141轴套 shaft sleeve*
2142卡环(弹性挡圈) circlip*
2200静止部件 static assembly*
2201定子stator
2202机壳 casing*
2203水平剖分机壳 horizontally split casing* 2204筒形机壳 barrel-type casing*
2205外缸 barrel* 2206内缸 inner case*
2207上机壳upper casing*
2208下机壳 lower casing*
2209端盖 end cover；barrel head*
2210支座；猫爪 support sadd1e*
2211排放孔 discharge hole；drain；drain plug 2212测量孔 measuring hole*
2213导向杆 guide rod*
2214底座 bed*
2215公用底座common bed*
2216吸气室；进气室 inlet chamber*
2217管式轴向吸气室
pipe type axial inlet chamber*
2218肘管式径向吸气室
elbow type radial inlet chamber
2219半蜗壳型吸气室semi-volute inlet chamber* 2220进气导流板；进气导流筋inlet guide plate 2221隔板 diaphragm*
2222内隔板 inner diaphragm*
2223外隔板 outer diaphragm*
2224扩压器 diffuser*
2225有叶扩压器 vaned diffuser*
2226无叶扩压器 vaneless diffuser*
2227可转动叶片扩压器
adjustable vane diffuser*
2228直壁形扩压器
straight walls type diffuser*
2229弯道 return bend*
2230回流器 return channel*
2231有预旋回流器 prewhirl return channe1 2232无预旋回流器 non-prewhirl return channel 2233扩压器叶片 diffuser vane*
2234回流器叶片 return channel vane*
2235蜗壳；排气室 volute*
2236等截面蜗壳 volute of constant section* 2237对称型蜗壳 symmetric volute
2238不对称型蜗壳 asymmetric volute
2239内蜗壳 inner volute*
2240蜗舌 volute tongue*
2241平衡气室 balance chamber*
2242平衡管 balance pipe*
2243挠性板支座 flexible plate support* 2244吊架弹簧 hanger spring
2245导向键 guide key*
2300密封系统 seal system*
2301密封装置 seal*
2302级间密封 inter-stage seal*
2303段间密封 intersection seal*
2304轴封 shaft seal*
2305轮盖密封 impeller shroud seal*
2306迷宫密封 labyrinth seal*
2307浮环密封 floating ring seal*
2308机械密封 mechanical seal*
2309抽气密封 exhaust seal*
2310平滑型密封 straight labyrinth*
2311曲折型密封 interlocking labyrinth
2312阶梯型密封 step labyrinth*
2313径向排列型密封 radial labyrinth
2314蜂窝型密封 honeycomb seal*
2315整体式梳齿密封
overa1l machined strips sea1
2316单片镶嵌式梳齿密封
labyrinth with p1ug-in strip
2317组合镶嵌式梳齿密封
labyrinth with“U”type caulked strips of combined
2318双侧镶嵌式梳齿密封
labyrinth of both sides with“U”type caulked strips
2319浮环 floating ring*
2320内环 inner ring*
2321外环 outer ring*
2322宽浮环 broad floating ring
2323窄浮环 narrow floating ring
2400轴承装置 bearing system*
2401轴承 bearing*
2402径向轴承；支撑轴承 journal bearing* 2403止推轴承；推力轴承 thrust bearing* 2404滑动轴承 sliding bearing*
2405圆柱轴承 cylindrical bearing* 2406椭圆轴承 elliptical bearing*
2407多油叶轴承 multiple-lobe journal bearing 2408多油楔轴承multiple-wedge journal bearing 2409多孔进油轴承
multiple ho1e feed journal bearing* 2410可倾瓦轴承tilting-pad journal bearing* 2411金氏轴承 Kingsbury type thrust bearing* 2412米契尔轴承 Michell thrust bearing* 2500 测量用具 measuring appliance*
2501探头probe*
2502孔板 orifice*
2503喷嘴 nozzle*
2504非接触式探头 proximate probe*
2505加速度计 acceleration transducer
2600油路与冷却系统 oil and cooling system* 2601油泵 oil pump*
2602油冷器 oil cooler*
2603油滤器 oil filter*
2604高位油箱 oil head tank*
2605蓄能器 energy storage*
2606油站 oil station*
2607油系统 oil system*
2608冷却器 cooler*
2609列管式冷却器 shell and tube cooler 2610板式冷却器 plate cooler
2611翅片管冷却器 fin pipe cooler
2612叠片式冷却器 plate fin type cooler 2700附属装置 accessory*
2701消声器 acoustic filter*
2702气体过滤器 gas filter*
2703除湿器 moisture remover*
2704除尘器 dust remover*
2800其它 the others*
2801参考气 reference gas*
2802二次平衡气 secondary balancing gas* 2803平衡气管 balancing gas pipe*
2804备件 spare parts*
2805附件 accessories*
3000性能和设计计算
performance and design calculation*
3100性能 performance*
3101介质 medium*
3102进气状态；进气条件 inlet gas condition* 3103相对湿度 relative humidity
3104进口压力；入口压力 inlet pressure* 3105进口温度 inlet temperature*
3106出口压力；排出压力
outlet pressure；discharge pressure* 3107 出口温度 outlet temperature*
3108 体积流量 volumetric flowrate*
3109 质量流量 mass flowrate*
3110 重量流量 weight flowrate*
3111入口体积流量；进气量
inlet capacity；inlet volume*
3112转速 rotational speed*
3113临界转速 critical speed*
3114轴功率 shaft power*
3115机壳设计压力
design pressure of the casing*
3116机壳水压试验压力
hydrostatic test pressure for the casing* 3117机壳最高容许压力
maximum allowable pressure of the casing* 3118机壳设计温度
design temperature of the casing*
3119机壳最高容许温度
maximum allowable temperature of the
casing*
3200气动性能 gas dynamic characteristic* 3201性能参数performance parameter*
3202性能曲线；特性曲线
performance curves；characteristic
curves*
3203压比-流量曲线
pressure ratio-capacity curve
3204效率 -流量曲线
efficiency-capacity curve*
3205功率 -流量曲线 power-capac1ty curve* 3206预期性能曲线 expected performance curve* 3300气体及其性质3301理想气体 ideal gas；perfect gas*
3302实际气体；真实气体 actual gas；real gas* 3303混合气体 mixture of gases；mixed gas* 3304理想混合气体 ideal gas mixture*
3305实际混合气体 actual gas mixture*
3306可压缩流体 compressible fluid
3307不可压缩流体 incompressible fluid
3308气体的标准状态
standard reference condition for gases 3309标准空气 standard air*
3310临界状态 critical state*
3311临界压力 critical pressure*
3312临界温度 critical temperature*
3313设计流量 design capacity*
3314内漏气量 internal leakage flowrate* 3315外漏气量 external leakage flowrate* 3316有效气量 effective flowrate*
3317总进气量 total suction flowrate*
3318流量系数 capacity coefficient；
flow coefficient
3319压比 pressure ratio*
3320级压比 stage pressure ratio*
3321段压比 section pressure ratio*
3322整机压比 overall pressure ratio*
3323对比态 reduced state
3324对比压力 reduced pressure
3325对比温度 reduced temperature
3326对比比容 reduced specific volume
3327比容 specific volume
3328比容比 specific volume ratio
3329普适气体恒量；通用气体常数
universal gas constant
3330气体常数
3331熵 entropy
3332焓 enthalpy
3333滞止焓 stagnation enthalpy
3334滞止压力 stagnation pressure
3335滞止速度 stagnation speed
3336等压比热
specific heat at constant pressure
3337等容比热
specific heat at constant volume
3338比热比；绝热指数 ratio of specific heat 3339多变指数 polytropic exponent
3340指数系数 exponent factor
3341压缩性系数 compressibility factor
3342偏心因子 eccentric factor
3343临界压缩性系数 critical compressibility factor
3344简单液体压缩性系数
compressibility factor of simple fluid 3345假临界参数 pseudo-critical parameter 3346假临界压力 pseudo-critical pressure 3347假临界温度 pseudo-critical temperature 3348假临界比容
pseudo-critical specific volume
3349假临界压缩性系数
pseudo-critical compressibility factor 3350余焓 residual enthalpy
3351余熵 residual entropy
3352余焓函数 residual enthalpy function 3353余熵函数 residual entropy function
3354逸度 fugacity
3355逸度系数 fugacity coefficient
3356容积等熵指数；容积绝热指数
volumetric adiabatic exponent
3357温度等熵指数
temperature adiabatic exponent
3358容积多变指数
volumetric polytropic exponent
3359温度多变指数
temperature polytropic exponent
3360容积等温指数
volumetric isothermal exponent
3361 导出压缩性系数x ；等压偏差系数x
compressibility function x
3361导出压缩性系数y ；等温偏差系数y
compressibility function y
3400气体流动及其损失（略）
3500设计计算（略）3600几何参数 geometric parameters
3601叶轮叶片进口安装角 blade leading edge settled angle of impeller
3602叶轮叶片出口安装角 blade trailing edge sett1ed angle of impeller
3603静止叶片进口安装角static b1ade leading edge settled angle
3604静止叶片出口安装角static blade trailing edge sett1ed angle
3605阻塞系数 obstruction coefficient 3606扩张角 divergent angle of conic channel 3607当量扩张角equivalent divergent angle of flow channel
3608跨距 span
3609轮径比diameter ratio of impeller 3610叶轮出口相对宽度 relative width at impeller outlet
3611级的关键截面名称及其编号names and serial numbers of important sections in a
stage
3612级关键截面尺寸名称dimension names and symbols of important section in a stage 叶轮外径 impeller diameter
叶轮叶道出口宽度 impeller cascade outlet width 叶轮出口叶片安装角impeller blade trailing edge settled angle
叶轮叶道进口直径 inlet diameter of cascade
叶轮叶道进口宽度 impeller cascade inlet width 叶轮进口叶片安装角 impeller blade leading edge settled angle
叶轮进口外径 impeller eye diameter
叶轮进口内径 hub diameter at impeller inlet
叶轮叶片圆弧圆心半径radius of the impeller arc center
叶轮叶片圆弧半径curvature radius of the circle arc vane
叶片进口斜角oblique angle of blade leading edge 叶片厚度blade thickness
叶片折边宽度blade folding edge width
叶轮轮盖转角圆弧半径impeller shroud round radius
轮盖倾斜角impel1er shroud oblique angle
扩压器内径diffuser inlet diameter
扩压器外径diffuser outlet diameter
扩压器进口宽度diffuser inlet width
扩压器出口宽度diffuser outlet width
扩压器叶片进口安装角 blade settled angle at diffuser inlet
扩压器叶片出口安装角 blade settled angle at diffuser outlet
回流器进口直径 return channel inlet diameter
回流器进口叶片安装角 vane settled angle at return channel inlet
回流器出口叶片安装角vane settled angle at return channel outlet
回流器出口直径 return channel outlet diameter
回流器进口宽度 return channel in1et width
回流器出口宽度 return channel outlet width
蜗壳进口直径 volute inlet diameter
蜗壳进口宽度 volute inlet width
蜗壳截面扩张角volute divergent angle
蜗壳舌端型线的方向角 volute angle
密封齿数 number of labyrinth strips
密封节距center-to-center pitch of labyrinth
密封齿顶高 labyrinth strip tip height
齿缝间隙clearance between labyrinth strips and shaft
密封直径seal diameter
4000相似及其应用similarity and its application 4101 几何相似geometric similarity
4102运动相似kinematical simi1arity
4103动力相似 dynamic similarity
4104热力相似 thermodynamic similarity
4105完全相似 perfect similarity
4106近似相似 approximate similarity
4107完全相似性能换算performance conversion of perfect similarity
4108近似相似性能换算performance conversion of approximate similarity
4109近似换算approximate conversion 4110（原文空缺）
4111相似设计 similarity design
4112自动模化 automatic mode1ling
4113特征尺寸 characteristic dimension
4114尺寸效应 dimension effect
4115临界雷诺数critical Reynolds number
4116特征雷诺数 characteristic Reynolds number 4117特征马赫数 characteristic Mach number 4118模型级 model stage
4119模型级试验tests of model stage
4120模型机 model machine
4121实物机 actual machine
4122无因次性能曲线 dimensionless performance curve
5000压缩机的运行、调节与试验
compressor operation，regulation and test 5100离心式压缩机的运行compressor operation* 5101管路特性曲线performance curve of pipeline* 5102管网损失 pipeline pressure drop*
5103管网pipeline system*
5104整流网格straightener
5105试验管路test pipe1ine*
5106并联in parallel*
5107串联in series*
5108切换changeover*
5109工况点；工作点operating point*
5110压缩机正常运行点 normal operating point 5111压缩机额定点compressor rated point
5112压缩机特定运行点 A specified operating point A
5113压缩机特定运行点 C specified operating point C
5114正常转速normal speed*
5115100% 转速one hundred percent speed*
5116某一操作转速 an operating speed*
5117最小运行转速 minimum operating speed* 5118最大连续转速maximum continuous speed* 5119跳闸转速一燃气透平trip speed--gas turbine 5120跳闸转速一蒸汽透平trip speed-steam turbine 5121稳定性范围 stability range
5122调节范围turndown range*
5123喘振极限线surge limit line*
5124喘振保护曲线surge protect curve*
5125最大流量极限线capacity limit line*
5200压缩机的调节 compressor control*
5201工况 operation state*
5202噎塞工况choking state
5203性能调节performance regulation
5204变转速调节variable speed control
5205进气节流调节regulation by throttling the compressor inlet
5206排气节流调节regulation by throttling the compressor outlet
5207进气预旋调节regulation by adjusting inlet guide vanes
5208转动扩压器叶片调节 regulation by adjusting diffuser vane angles
5209等流量调节regulation of constant discharge 5210等压调节control of constant outlet pressure 5211旁通调节by-pass control
5212防喘振调节anti-surge control*
5213调节系统regulation system
5300压缩机的试车和试验 compressor test*
5301试车test run*
5302气动性能试验gas dynamic performance test* 5303机械运转试验mechanical run test*
5304试验台test rig*
5305超速试验overspeed test*
5306破坏试验burst test*
5307模化试验modeling test
5308工业性运行试验industry run test
5309现场试验field test*
5310空载运行no-load test*
5311闭式试验装置enclosed test system
5312水压试验water test；hydrostatic test* 5313气密性试验gas-leak tightness test；
gas leakage test*
5314强度试验 strength test*
5315运行周期operating period*
5400压缩机的监视装置compressor monitor 5401轴向位移监视装置axial displacement monitor*
5402油温监视装置oil temperature monitor*
5403轴颈径向振动监视装置 radial vibration monitor*
5404转速显示装置speed display
5405轴心轨迹监视装置shaft center track monitor 5406防喘振装置anti-surge system*
5407现场运行监视 monitoring in line run
6000振动及平衡 vibration and balancing
6100振动 vibration*
6101自由振动 free vibration*
6102强迫振动 forced vibration*
6103自激振动self-excited vibration
6104简谐振动 simple harmonic vibration
6105周期性振动 periodic vibration
6106瞬态振动 transient oscillation
6107随机振动random vibration
6108单自由度系统的振动 vibration of single- degree of freedom system
6109多自由度系统的振动 vibration of multiple- degree of freedom system
6110弹性体振动；无限自由度系统振动vibrations of elastic bodies
6111线性振动linear vibration
6112非线性振动non-linear vibration
6113气隙振荡labyrinth seal oscillation
6114油膜振荡oi1 whipping*
6115喘振 surge*
6116旋转失速；旋转脱离 rotating stall
6117弯曲振动 bending vibration
6118扭转振动 torsional vibration
6119进动；涡动；弓状回转 precession
6120正进动positive precession；forward precession
6121反进动 negative precession；backward precession
6122同步振动 synchronous vibration*
6123异步振动asynchronous vibration*
6124亚异步振动 sub-synchronous vibration
6125超异步振动 super-synchronous vibration 6126半频振动 half frequency vibration
6127倍频振动 multiple frequency vibration 6200振动分析 vibration analysis
6201频率 frequency*
6202转速频率；工频 running frequency
6203角频率；角速度；圆频率 angu1ar frequency
6204自振频率；固有频率 natural frequency
6205阻尼自振频率 damped natural frequency 6206基频 fundamental frequency
6207主频率dominant frequency
6208倍频mu1tiple frequency
6209低频lower frequency
6210高频 higher frequency
6211频率分析；频谱分析 frequency spectrum analysis
6212振幅 amplitude
6213峰-峰值；双振幅 peak to peak value
6214峰值；振幅 peak value
6215相位；初相位 phase
6216相位差phase difference
6217时间域domain of time
6218频率域 domain of frequency
6219幅值域 domain of amplitude
6220周期 period
6300转子特性rotor characteristics
6301弯振临界转速 critical speed of bending vibration
6302扭振临界转速 critical speed of torsiona1 vibration
6303阻尼临界转速 damped critical speed
6304对数减量 logarithmic decrement
6305稳定性裕度stability allowance
6306门槛速度；失稳转速 threshold speed
6307回转效应；陀螺效应gyroscopic effect
6308转子力学模型；计算模型mechanical model of rotor
6309极转动惯量；质量惯性矩polar rotary inertia；
mass moment of inertia
6310赤道转动惯量equatorial rotary inertia 6311刚性转子 rigid rotor*
6312柔性转子 flexible rotor*
6400平衡 ba1ancing*
6401转子的平衡 balancing of rotor*
6402静平衡 static balancing*
6403转子动平衡 dynamic balancing of rotor* 6404刚性转子动平衡 balancing of rigid rotor* 6405柔性转子动平衡；全速动平衡；高速动平衡
balancing of flexible rotor
6406不平衡质量 unbalance mass
6407平衡块 balancing weight
6408平衡平面 balancing plane
6409平衡精度 balance precision
6410去重 removed weight
6411加重 added weight
6412轴承座振动速度 bearing casing vibration velocity
7000叶轮强度 impeller strength
7101 周向应力；切向应力
hoop stress；tangential stress
7102径向应力 radial stress
7103轴向应力axial stress
7104叶轮应力二次计算法calculating in twice method for disc stress calculation
7105叶轮应力的有限单元法the fi nite element method for impeller stress
7106等厚度轮盘 hub of uniform thickness
7107锥形轮盘 hub with conical profile
7108双曲线轮盘 hub with hyperbolic profile 7109等强度轮盘 hub of uniform strength
7110简单轮盘 simple hub
7111组合轮盘 combined hub
7112自由回转 free rotating
7113厚度比 thickness ratio
7114搪孔度 boring degree
7115附加厚度 additional thickness
7116相对附加厚度 reduced additional thickness 7117折合比重 reduced density
7118叶片负荷分配系数coefficient of blade load assignment
7119截面突变 the sudden change of sectional profile
7120轮盘强度计算系数 calculating coefficient for hub strength
7121过盈 interference*
7122剩余过盈 residual interference
7123热装 shrinking-on*
7124切向比例系数tangential proportion coefficient
7125静压系数 static pressure coefficient 7126盘形夹层discoid layer
7127紧配合压力 force of tight fit
7128摩擦力矩 frictional moment
7129绝对松动速度 absolute loose speed
7130工程松动速度 engineering loose speed
往复式压缩机名词术语
Terminology In Reciprocating Compressors Datasheet driver nameplate kw 驱动机铭牌功率kw
no negative tolerance applies 无负偏差
Max acceptable piston speed 活塞最大最高许用速度Pulse device 脉动抑制装置
pulse suppress Inlet 压力脉动抑制装置进口处Certified PT 保证点
Pressure at cylinder flange 在汽缸法兰处压力
Side stream temp 旁流温度
Compressibility 压缩系数（压缩比）
TEMP ADIABATIC 绝对温度
as built 竣工
proposal 投标
Total Bkw at compressor shaft 总功率kw在压缩机轴处
Capacity for NNT 无负偏差的容积流量
Even minute traces 仅有微量
Elevation 海拔高度
at grade level 级水准
winterization required 要求防冻
Partial Sides 部分侧墙
Electrical Classification 电器分类
Class ____ Group ____ Zone 区____组_____级Main unit 主机
L.O Console润滑油站
CW Console 冷却水站
POCKETS/Valves Operation 余隙腔/阀门开启
Type Unloaders, Plug/Finger 卸荷器类型塞式/指式Combined Rod Load C 综合活塞杆负荷(压缩) Combined Rod Load T 综合活塞负荷（拉伸）
Auto Loading Delay Interlock 自动负荷延迟联锁Outboard bearing 外置轴承
Slide base for driver 电机导轨座
Sole plate for driver 驱动机底座
Key less drv 无键驱动
Quilt shaft 套筒轴
Drive Guard 传动装置护罩
Compressor Valves Dynamic Response 压缩机气阀动态响应
skid, soleplate, baseplate 底架，底版，底座
leveling screw 调节螺钉
Column mouting 立柱安装
Bolts or Studs for soleplate to frame用于机身和底板的螺栓或双头螺栓
Rail 导轨
Chock block 垫块
垫片shims
direct grounted 直接灌浆
Cement/Mortar Grout水泥/沙浆浇灌
off mounted 分别安装
Flange finish 法兰光洁度
Inlet strainer 进气过滤器
manifold piping 集合管
spool piece for inlet strainer 进气过滤器套筒Thermosyphon 热虹吸
Match marked 配合标记
One CMMN to all unites 所有设备共用一个
Dual filters with transfer valves带转换阀的双联过滤器Seperated machine mounted panel 独立的机器安装控制盘
Seperated free standing panel 独立的自由防止控制盘Cyl. LUBRICATORS 汽缸注油器
Hydraulic tension tools 液压安装工具
US Customary Units 美国常用单位
Barring device 盘车装置
Instrument air 仪表风
Single or double acting 单作用或双作用
Bore 缸径
Stroke 行程
Cylinder Liner 钢套
Piston displacement 活塞排量
Volumetric efficiency 容积效率
Liner nominal thickness 钢套公称厚度
Rod REV DEGREE 活塞反向角
Facing 法兰面
Wear bands 支撑环
Thread roots stress 螺纹根部应力
Rod pressure packing ring 杆压力填料环
Rod pressure packing case 杆压力填料函
Seal/buffer packing distance pieces 密封/缓冲填料，机身中体隔离
wiper packing ring 刮油环
Main Journal Bearing 主轴颈轴承
Connecting Rod Bushing, Crankpin 曲轴销连杆轴承Crosshead shoes 十字头滑板
crosshead pin 十字头销
crosshead pin bushing 十字头销套筒
Vented to flares 放空至火炬
Fluorocarbon sprayed cylinder 氟塑料喷涂汽缸Splash guards for wiper packing 刮油防溅罩Distance plate MAWP 中体最大允许工作压力
QD压缩机的资料 输入功率(W)制冷量(W)电流(A)制冷剂电源(V)应用类型效能 QD2580680.65R12220V-50Hz LBP L QD3082780.65R12220V-50Hz LBP L QD3686880.68R12220V-50Hz LBP L QD431121180.88R12220V-50Hz LBP L QD521281380.98R12220V-50Hz LBP L QD551251321R12220V-50Hz LBP L QD591371461R12220V-50Hz LBP L QD65145158 1.1R12220V-50Hz LBP L QD66150R12220V-50Hz LBP L QD68R12220V-50Hz LBP L QD75162176 1.2R12220V-50Hz LBP L QD80180R12220V-50Hz LBP L QD85184202 1.3R12220V-50Hz LBP L QD91192216 1.4R12220V-50Hz LBP L QD110232271 1.6R12220V-50Hz LBP L QD1282603062R12220V-50Hz LBP QD142280333 2.1R12220V-50Hz LBP QD168330380 2.3R12220V-50Hz LBP L QD180380440 2.8R12220V-50Hz LBP L QD210435510 3.1R12220V-50Hz LBP L QD66D241232 1.4R22220V-50Hz LBP L QD76D252258 1.6R22220V-50Hz LBP L QD91D286300 2.2R22220V-50Hz LBP L QD100D340370 2.5R22220V-50Hz LBP L QD120D360400 2.5R22220V-50Hz LBP L QD150D460546 3.2R22220V-50Hz LBP L QD168D510580 3.55R22220V-50Hz LBP L QD180D550660 2.96R22220V-50Hz LBP L QD210D655790 3.12R22220V-50Hz LBP L QD238D1P R22220V-50Hz LBP L QD268D1+1/8P R22220V-50Hz LBP L QD308D1+1/4P R22220V-50Hz LBP L QD350D1+3/8P R22220V-50Hz LBP L QM238D1+1/8P R22220V-50Hz LBP H QM268D1+1/4P R22220V-50Hz LBP H QM308D1+1/2P R22220V-50Hz LBP H QM350D1+3/4P R22220V-50Hz LBP H
中华人民共和国专业标准 ZB J 72004 化工用离心式压缩机名词术语 Vocabulary of terms for chemical industry centrifugal compressor 1000总类general item 1001透平压缩机 turbocompressor* 1002离心式压缩机centrifugal compressor* 1100形式和结构特点分类 1101水平剖分型 horizontally split type；* axial split type* 1102 筒型；垂直剖分型 barrel type；vertical1y split type* 1103 等温型 isothermal type 1104 双转速 H 型 four-poster compressor 1105单级高速 high speed single stage type* 1106轴流-离心式 axial-centrifugal type* 1107背靠式 back-to-back type* 1108 悬臂式 cantilever type* 1108双支承式both side supported type* 1110 直流型；单流型 straight-through type； single-flow type* 1111双流型 double-flow type* 1112侧流型；旁流型 side-stream type 1200按驱动形式分类 1201蒸汽透平驱动型steam turbine driven type* 1202电机驱动型 motor driven type* 1203燃汽轮机驱动型gas turbine driven type* 1300按冷却方式分类 1301内冷式 internal cooling type* 1302外冷式 external cooling type* 1400按压力分类 1401低压压缩机low pressure compressor* 1402中压压缩机 moderate pressure compressor* 1403高压压缩机 high pressure compressor* 1404超高压压缩机super-high pressure compressor* 1500按压缩气体的种类分类 1501合成气压缩机 synthesis gas compressor* 1502原料气压缩机raw gas compressor* 1503二氧化碳压缩机carbon dioxide compressor* 1504乙烯压缩机ethene compressor* 1600按使用场合分类 1601制冷压缩机refrigeratory compressor* 1602管线型压缩机pipeline compressor* 1700压缩机单元及其组合 units of compressor and their assemblies 1701级 stage* 1702段 section* 1703缸 casing* 1704离心式压缩机组 1705centrifugal compressor set* 1706轴系shaft system* 1707首级 first stage* 1708中间级 inter stage* 1709末级 end stage* 1710单级 sing1e stage* 1711多级 multi-stage* 1800方位与转向positive and rotating direction 1801进气口方向 inlet direction* 1802出气口方向 exit direction* 1803旋转方向 rotating direction* 2000离心式压缩机的结构compressor structure* 2100转动部件 rotating assembly 2101转子rotor* 2102轴；主轴 shaft* 2103光轴 shaft with uniform diameter* 2104阶梯轴 stepped shaft* 2105节鞭轴 corrugated shaft 2106叶轮 impeller* 2107后弯叶片式叶轮 backward curved vanes impeller* 2108径向叶片式叶轮 straight vanes impeller* 2109前弯叶片式叶轮 forward-curved vanes impeller* 2110闭式叶轮 closed impeller*
暖通专业词汇中英文对照 2007年04月10日星期二下午 02:30 暖通专业词汇中英文对照 air conditioning load空调负荷 air distribution气流组织 air handling unit 空气处理单元 air shower 风淋室 air wide pre.drop空气侧压降 aluminum accessories in clean room 洁净室安装铝材 brass stop valve 铜闸阀 canvas connecting termingal 帆布接头 centigrade scale 摄氏温度 chiller accessories水冷机组配件 chiller assembly水冷机组组装 clean bench 净化工作台 clean class 洁净度 clean room 洁净室无尘室 correction factor修正系数 dry coil units 干盘管 district cooling 区域供冷 direct return system直接回水系统 displacement ventilation置换通风 drawing No.图号 elevation立面图 entering air temp进风温度 entering water temp进水温度 fahrenheit scale 华氏温度 fan coil unit 风机盘管 ffu fan filter units 风扇过滤网组 flow velocity 流速 fresh air supply 新风供给 fresh air unit 新风处理机组 ground source heat pump地源热泵 gross weight 毛重 heating ventilating and air conditioning 供热通风与空气调节hepa high efficiency particulate air 高效过滤网 high efficiency particulate air filters高效空气过滤器horizontal series type水平串联式 hot water supply system生活热水系统 humidity 湿度 hydraulic calculation水力计算 isometric drawing轴测图 layout 设计图 leaving air temp 出风温度
空压机用途： 空气压缩机作为一种重要的能源产生形式，被广泛应用于生活生产的各个环节。尤其是双螺杆式的空气压缩机被广泛应用机械，治金，电子电力，医药，包装，化工，食品，采矿，纺织，交通等众多工业领域，成为压缩空气的主流产品。 一般工厂、气动工具、涂装等仪器、静电涂装、精密工业、精密零件干燥、电子工业等品工业、医药工业、包装输送、搅拌、干燥等干燥、呼吸用、计算机、高压电绝缘、集中管理计装、粉体的储藏输送、化学分析等 空压机系统常用术语 1、压力：单位面积承受务的大小 单位：mpa , bar , kg 换算：1mpa=10bar=10kg 2、排气量：出气口排出空气量 单位：3/min 3、功率：单位时间做功的多少 单位：kw , hp 4、气体含油量：排出气体在单位时间单位体积的含油量 单位：ppm 5、压缩比：压缩机排气和进气的绝对压力之比 空压机的工作原理 1、吸气过程： 螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式压缩机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭，以上为，[进气过程]。 2、封闭及输送过程： 主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即[封闭过程]。两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动，此即[输送过程]。 3、压缩及喷油过程： 在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气口间的齿沟间渐渐减小，齿沟内之气体逐渐被压缩，压力提高，此即[压缩过程]。而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合。 4、排气过程： 当转子的啮合端面转到与机壳排气相通时，（此时压缩气体之压力最高）被压缩之气体开始排出，直至齿峰与齿沟的啮合面移至排气端面，此时两转子啮合面与机壳排气口这齿沟空间为零，即完成（排气过程），在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长，其吸气过程又在进行。 5、用气量的确定
压缩机五大机组基本参数 1、空气压缩机 多轴式压缩机，抽凝式汽轮机驱动。 在合成氨装置中每小时需要2.1万Nm3左右的空气，经过空气压缩机压缩到3.65 MPa后，送至空气加热炉加热到520℃后，进入二段转化炉进行造气反应。此外，尿素装置为防止设备和管道的腐蚀，要求原料CO2中氧气的含量不低于0.6%（体积浓度），所以，还要从空气压缩机的三段出口每小时抽出流量为1 172 Nm3的空气送去CO2压缩机一段分离器出口，称为防腐空气（压力：0.83 MPa，流量：1172 Nm3）。进口压力：0.017 MPa 进口温度：19℃ 出口压力：3.65Mpa 出口温度： 蒸汽条件：8.6 Mpa高压蒸汽驱动汽轮机 压缩机形式：两段六级 流量调节方式：入口导叶+变转速 防喘振旁路：两段放空 汽轮机功率：4900 KW 汽轮机转速：10500rpm/min 对进入空气压缩机中的杂质要求：小于0.03mg/m3 2、原料气压缩机 多轴式压缩机，背压式汽轮机驱动。 合成氨生产中氢气的来源为乙炔尾气，即天然气经不完全氧化生产乙炔后所产生的尾气，其成分主要为H2（60%左右)、CO（28%左右）、CO2（3%左右）、CH4（5%左右），以及少量N2、O2、C2H2、C2H4、Ar 等。 正常工况下，19万吨合成氨装置每小时所需的原料气量为5.5万Nm3，原料气经过原料气压缩机压缩到3. 85 MPa后进行脱硫、加氢、加热（在原料气加热炉中加热到520℃）后，进入二段转化炉进行造气反应。进口压力：0.9 MPa 进口温度：30℃ 出口压力：3.85 MPa 出口温度： 蒸汽条件：3.6 MP中压蒸汽驱动汽轮机 压缩机形式：两段五级 流量调节方式：入口导叶+变转速 防喘振旁路：自动 汽轮机功率：4800KW 汽轮机转速：6000rpm/min 3、合成气压缩机 高、低压缸压缩机，抽凝式汽轮机驱动（双出轴结构）。 合成气压缩机即联压机，包括新鲜合成气和循环合成气的压缩。
压缩机英语术语 Type of compressor 压缩机类型 1. positive displacement compressor 容积式（正位移）压缩机 1) reciprocating compressor往复式压缩机 2) piston compressor活塞式压缩机 3) plunger compressor柱塞式压缩机 4) diaphragm compressor 隔膜式压缩机 5) rotary compressor回转式压缩机 6) double screw compressor双螺杆压缩机 7) single screw compressor单螺杆压缩机 8) rolling piston compressor滚动活塞式压缩机 9) sliding vane compressor 滑片式压缩机 10) liquid ring compressor 液环式压缩机 11) triangle rotor compressor 三角转子压缩机 12) scroll compressor 涡旋式压缩机 13) Roots blower 罗茨鼓风机 2.dynamic compressor 动力式压缩机 1) turbo compressor 透平压缩机 2）centrifugal compressor 离心式压缩机 3) axial flow compressor 轴流式压缩机 Reciprocating compressor 往复式压缩机基本概念 1) compressed medium 压缩介质（介质、工质）——被压缩的工质（气体） 2) stage 级——完成压缩循环的基本单元 3) 段——在一台工艺流程用压缩机中，相邻各级的气量和组分相同时，称为段 4) line (row) 列——在同一气缸轴线上的单个气缸或串联气缸，结构上组成一列 5) bare compressor 主机——压缩机的机体部分和压缩部分的总称 6) driver 驱动机（原动机）——驱动压缩机的动力机械或装置 7) auxiliary equipments 附属设备（辅机）——除主机和驱动机外，其余设备的总称 8) frame and moving parts 机体部分（基础部分）——压缩机的机身或曲轴箱和运动部件等的总称 9) compressing components 压缩部分（气缸部分）——压缩机的气缸、活塞、气阀和填料函等部件的总称 10) variable-type 变型——对原型机的结构作局部变更，在其型号中标有“结构差异”者，称为原型机的变型 11) variant 派生——原型机的机体部分基本不变或其型号中的“结构”不变，而“特征”和（或）性能参数及特性或介质改变者，称为原型机的派生 12) inter-cooling 中间冷却（级间冷却）——导走级间压缩介质的热量 13) after coling 后冷却——导走完成压缩后的压缩介质的热量 14) liquid injection cooling 喷液冷却——向压缩介质中喷液以降低介质温度 15 ideal compressor 理想压缩机——无余隙容积、无泄漏、亦无压力损失现象的压缩机types 分类 1. crankshaft piston compressor 曲轴活塞压缩机(活塞压缩机)——具有曲轴旋转运动的压缩机 2. reciprocating compressor without crankshaft 无曲轴压缩机(无轴压缩机)——没有曲轴或轴
空调词汇 rooftop air conditioner 屋顶式空调器 90 degree bend 90度弯头abbreviation 缩略语 abnormal alarm 异常报警 absorb heat 吸热 absorption liquid compressor 吸收式压缩机 access panels 维修面板 accumulator 储液器 balancing pipe: 平衡管 base frame：板换底座 bedrock composition：岩床 bentonite：斑脱土 bidirectional thermostatic expansion value:双向热膨胀阀bleed hole：放气孔 blower drive sheave：风机驱动滑轮 blower fan opening: 风机口 borefield: 竖井区域 borehole/bore：竖井 bottom bolt of compressor：压缩机底脚螺钉 brass ball value：铜球阀 brazing：焊接 burr removal：去毛刺 bypass：旁通 capacitor：电容器 capillary tube：毛细管 caution sign：警告标签 ceiling mounted systems：吊装系统 central pumping station：中央水泵站 centrifugal blower fan：离心式风机 centrifugal liquid compressor：离心式压缩机 CF（correction factor）：修正系数 circuit header：集水管 专业英语对照表 additional factor for wind force||风力附加率 additional heat loss||附加耗热量 adiabatic humidification||绝热加湿 weighted sound pressure level||A声级 absolute humidity||绝对湿度 absolute roughness||绝对粗糙度 absorbate 吸收质
专业词汇表 管道专业词汇 1. 阀门类 1.1 常用阀 闸阀 Gate valve 截止阀（球心阀） Globe valve 节流阀 Throttle valve TRV 针型阀 Needle valve 角阀（角式截止阀） Angle valve Y 型阀（ Y 型截止阀） Y-valve (Y-body globe valve) 球阀 Ball valve 三通球阀 3-Way ball valve 蝶阀 Butterfly valve 柱塞阀 Piston type valve 旋塞阀 Plug valve 三通旋塞阀 3-Way cock valve 旋塞 Cock 隔膜阀 Diaphragm valve 夹紧式胶管阀 pinch valve 止回阀 Check valve 1.2 其它阀 安全泄汽阀（安全阀） Safety valve SV 安全泄液阀（卸荷阀） Relief valve
安全泄压阀 Safety relief valve 罐底排污阀 Flush-bottom tank valve 波纹管密封阀 Bellow sealed valve 电磁阀 Solenoid valve 电动阀 Electrically operated valve 气动阀 Pneumatic operated valve 低温用阀 Cryogenic service valve 蒸汽疏水阀 Steam trap T 呼吸阀 Breather valve 减压阀 Reducing valve RV 控制阀 . 调节阀 Control valve 1.3 不表明结构的阀 切断阀 Block valve, Shut-off valve, Stop valve 手动控制阀 Hand control valve HCV 调节阀 Regulating valve 快开阀 Quick opening valve 快闭阀 Quick closing valve 隔断阀 Isolating valve 三通阀 3-Way valve 夹套阀 Jacketed valve 排污阀 Blowdown valve 排液阀 Drain valve 放空阀 Vent valve VTV 卸载阀 Unloading valve
制冷压缩机的基本性能参数计算 一、实际输气量(简称输气量) 在一定工况下, 单位时间内由吸气端输送到排气端的气体质量称为在该工矿下的压缩机质量输气量,单位为。若按吸气状态的容积计算，则其容积输气量为，单位为。于是 二、容积效率? 压缩机的容积效率是实际输气量与理论输气量之比值 (4-2) 它是用以衡量容积型压缩机的气缸工作容积的有效利用程度。 三、制冷量 制冷压缩机是作为制冷机中一重要组成部分而与系统中其它部件，如热交换器，节流装置等配合工作而获得制冷的效果。因此，它的工作能力有必要直观地用单位时间内所产生的冷量——制冷量来表示，单位为，它是制冷压缩机的重要性能指标之一。 (4-3) 式中-制冷剂在给定制冷工况下的单位质量制冷量，单位为; -制冷剂在给定制冷工况下的单位容积制冷量，单位为。 为了便于比较和选用，有必要根据其不用的使用条件规定统一的工况来表示压缩机的制冷量，表4-1列出了我国有关国家标准所规定的不同形式的单级小型往复式制冷压缩机的名义工况及其工作温度。根据标准规定，吸气工质过热所吸收的热量也应包括在压缩机的制冷量内。 表4-1 小型往复式制冷压缩机的名义工况
四、排热量 排热量是压缩机的制冷量和部分压缩机输入功率的当量热量之和，它是通过系统中的冷凝器排出的。这个参数对于热泵系统中的压缩机来讲是一个十分重要的性能指标;在设计制冷系统的冷凝器时也是必须知道的。 图4-1 实际制冷循环 从图4-1a所示的实际制冷循环或热泵循环图可见，压缩机在一定工况下的 排热量为： 从图4-1b的压缩机的能量平衡关系图上不难发现 上两式中 -压缩机进口处的工质比焓; -压缩机出口处的工质比焓; -压缩机的输入功率;
压缩机专业术 语与参数 压缩机系统的 冷 凝温度，是指制冷剂在冷凝器中冷凝 时 的温度，该 温 度相对应的制冷剂蒸汽压力即冷凝压力。 冷凝 温度是制 冷 循环中主要运行参数之一，对于实际制冷 装置， 由于其 他设计参数变化范围较小，冷凝温度可以说 是最重要 的运 行参数，它直接关系到制冷装置的制冷效果， 安全可靠 性和 能耗水平。蒸发温度是指制冷剂在蒸发器中 蒸发沸腾时 的 温度，它与相应的蒸发压力是对应的，蒸发 温度也是制冷 这时的吸气温度与蒸发温度的差值就 是吸气过热度 。 所谓的 过热度：工质目前的实际温度比实 际压力所对应 的 饱和温度 高出几度。一般，在蒸发器出口， 和压缩机排气 口 ，工质的 实际温度要比实际压力所对应的 饱和温度高。 这时候就涉及 到过热度 （吸气过热度和排气 过热度 ）。过冷度：工质目前 的实际温度比 实际 压力所对应 的饱和温度低 几度。一般在冷 凝器出口，工质的实际温度 要比实际压力 所 对应的饱和温度 低，这就涉及到过冷度。 吸气过热度的 作 用。吸气如果完全无过热度，就有可能产 生回 气带液， 甚 至引起湿冲程液击损坏压缩机。为了避免 此种现象， 就 需系统中重要的参数。蒸发温度在理想状态下 即是制冷温度 ， 但是实际运行中制冷剂的蒸发温度比制冷 到 5 度。吸气温度是指制冷剂进入压缩机 般比蒸发温度高。因为蒸发温度时是制冷 的温度要稍低 3 时的温度，它 一 剂的饱和温度 ， 而 吸气温度则为过热气体的温度，此时制 冷剂成为过热 气 体
要一定的吸气过热度，以保证只有干蒸汽进入压缩机（因冷媒性质决定，过热度的存在表示液态冷媒的完全蒸发）。但是，过热度太高也有缺点，过热度偏高会引起压缩机排气温度（排气过热度）升高，压缩机运行工况恶化寿命降低。所以，吸气过热度应该控制在一定范围之内。而膨胀阀通过安放于压缩机回气管或蒸发器出口的感温部分来感测回气温度和实际蒸发压力（对应了饱和温度）之间的温差（该温差就是吸气过热度），并以设定过热度为依据来调节膨胀阀开度，也就相当于调节蒸发器供液量，最终可控制吸气过热度。现在有些机型（比如变频多联机）也有专门控制冷凝过冷度的膨胀阀。当过冷度不足的，就增加过冷回路膨胀阀的开度，加大喷液量来冷却主回路冷媒，提高冷凝效果。制冷剂在蒸发器内蒸发时的温度，也是制冷剂对应于蒸发压力的饱和温度。它对制冷效率影 响较大，它每降低1 度，制取同样的冷量需增加功率4%，所以在条件许可的情况下，适当提高蒸发温度，对提高空调器制冷效率是有利的。家用空调器的蒸发温度一般比空调出风口温度低5-10 C,正常运行时，蒸发温度在5?12C,出风温度在10-20 C蒸发温度如何调节蒸发温度调节，在实际操作中是控 制蒸发压力，即调节低压压力表的压力值，
工业通风、透平鼓风机和压缩机术语—13 英文词头索引3 R radial blade 径向叶片3132 radial guide vane controller 径向调节器3142 radia1 velocity 径向速度2118 range of economy oporation 经济工作区4202 range of stab1e operation 稳定工作区4201 real gas 实际气体A046 rear casing 后机壳3202 refernce gas 参考气5002 regenerative blower 旋涡鼓风机1112 regulating system 调节系统4123 relative velocity 相对速度2113 relative width 相对宽度A036 revolving effect 回转效应2151 rigid rotor 刚性转子3139 riveted impeller 铆接叶轮3216 rotary blade 动叶3128 rotatable blade 转动叶片调节4119 rotating stall 旋转脱流2154 rotor 转子3102 S scroll 蜗壳3146 secondary balancing gas 二次平衡气5003 secondary flow 二次流2132 section 段1116 selected performance curve 选择性能曲线2202 semi-open impeller 半开式叶轮3125 series operating 串联运行4125 Settling out pressure 滞留压力4315 shaft power 轴功率2142 shaft power of 装置轴功率2143 shaft end seal part 轴端密封3108 shim 调整垫片3152 shop inspection 出厂检验4102 shroud cover 轮盖3119 shut off 全闭4204 shutdown point 停车点4314 side wall 侧板3210 silencer 消声器5022
活塞式压缩机piston compressors Piston 活塞 Head end clearance pocket 气缸端盖全隙腔 Cylinder head 汽缸盖 Discharge valve 排气阀 Cylinder 气缸（体） Outlet gas 气体出口 Piston ring 活塞环 Packing 填料（函） To crank 接至曲拐 Piston rod活塞杆 Packing rent or purge填料函放空孔或排气孔 Suction valve吸气阀 Cylinder liner气缸衬套 Inlet气体进口 Piston lubrication活塞注油口 Cylinder barrel,head and air passage water jacketed for cooling气缸缸体、气缸盖和空气通道均由水套冷却 Air passage空气通道 Distance piece(allow acess to packing and oil-wiper rings)中体(通过它维修填料和刮油环) Crosshead guide十字头滑道 Counterweights平衡重 Foundation基础 Screened oil suction过滤油吸入口 Crankpin and main bearing曲柄销及主轴承 Frame机座 Die-forged steel connecting rod模锻钢连杆 Crosshead十字头 Wiper rings (keep crankcase oil out of cylinder)刮油环（防止曲轴箱内的油进入气缸） Full-floating metallic packing(self-adjusting)全浮动式金属填料（自动调整） Terminology In Reciprocating Compressors Datasheet driver nameplate 驱动机铭牌功率 no negative tolerance applies 无负偏差 Max acceptable piston speed 活塞最大最高许用速度 Pulse device 脉动抑制装置 pulse suppress Inlet 压力脉动抑制装置进口处 Certified PT 保证点 Pressure at cylinder flange 在汽缸法兰处压力 Compressibility 压缩系数（压缩比） TEMP ADIABATIC 绝对温度 as built 竣工 proposal 投标
暖通英文缩写及专业词汇 暖通名词解释英文缩写 Absolute Filter，绝对过滤器 早期国外某公司为有隔板高效过滤器起的商品名，对应过滤效率99.97%（0.3mm DOP）。 AC fine (Air Cleaner Test Dust, fine)，AC细灰 美国规定用于过滤与除尘设备性能试验的标准粉尘，除中国和日本之外各国通用。该粉尘取自美国亚利桑那荒漠地区，俗称Arizona Road Dust。 在AC细灰中掺入规定量的短纤维和碳黑，就成了过滤器试验常用的ASHRAE标准粉尘。 国际标准化组织ISO规定用AC细灰测量汽车滤清器的过滤效果。 Aerosol，气溶胶 固体或液体颗粒物与气体形成的一种相对稳定的悬浮体系。 国际上，搞过滤理论的人多数参与气溶胶学会的活动，但搞过滤应用的人更喜欢在暖通空调行业扎堆儿。 VOCs（Volatile Organic Compounds），挥发性有机化合物 空调行业流行语，指空气中的分子污染物。 搞集成电路的人们管分子污染物叫AMC。 Ventilation Filter 泛指一般通风用过滤器，以区别洁净室用高效过滤器。有时也称Ashrae Filter。 Van de Waals Force，范德瓦尔斯力 分子与分子，分子团与分子团表面间的一种引力包括取向力、诱导力、色散力。粉尘粘在过滤介质上，主要靠的是范德瓦尔斯力。活性炭过滤器吸附化学污染物时，靠的也是范德瓦尔斯力。 范德瓦尔斯有时被译为“范德华”。 ULPA (Ultra Low Penetration Air) Filter 对0.1～0.2mm粒子过滤效率≥99.999%的过滤器（美国）。 对MPPS效率≥99.9995%的过滤器（欧洲）。 对0.12mm粒子过滤效率≥99.999%的过滤器（美国早期）。 ULPA的汉语译名为“超高效过滤器”、“甚高效过滤器”。 Synthetic Media 化学纤维滤材，有些地区和行业称其为合成纤维。 Sick Building Syndrome，建筑致病症状 十多年前暖通界热门题目。室内空气差劲经常被认为是致病元凶。 Resistance 过滤器阻力。有时也称Pressure Drop，Differential Pressure，DP。 Pulse-jet Filter，自洁式过滤器 带有压缩空气脉冲反吹清灰装置的过滤器和除尘器。
压缩机专业术语与参数 压缩机系统的冷凝温度，是指制冷剂在冷凝器中冷凝时的温度，该温度相对应的制冷剂蒸汽压力即冷凝压力。冷凝温度是制冷循环中主要运行参数之一，对于实际制冷装置，由于其他设计参数变化范围较小，冷凝温度可以说是最重要的运行参数，它直接关系到制冷装置的制冷效果，安全可靠性和能耗水平。蒸发温度是指制冷剂在蒸发器中蒸发沸腾时的温度，它与相应的蒸发压力是对应的，蒸发温度也是制冷系统中重要的参数。蒸发温度在理想状态下即是制冷温度，但是实际运行中制冷剂的蒸发温度比制冷的温度要稍低3到5度。吸气温度是指制冷剂进入压缩机时的温度，它一般比蒸发温度高。因为蒸发温度时是制冷剂的饱和温度，而吸气温度则为过热气体的温度，此时制冷剂成为过热气体。这时的吸气温度与蒸发温度的差值就是吸气过热度。所谓的过热度：工质目前的实际温度比实际压力所对应的饱和温度高出几度。一般，在蒸发器出口，和压缩机排气口，工质的实际温度要比实际压力所对应的饱和温度高。这时候就涉及到过热度（吸气过热度和排气过热度）。过冷度：工质目前的实际温度比实际压力所对应的饱和温度低几度。一般在冷凝器出口，工质的实际温度要比实际压力所对应的饱和温度低，这就涉及到过
冷度。吸气过热度的作用。吸气如果完全无过热度，就有可能产生回气带液，甚至引起湿冲程液击损坏压缩机。为了避免此种现象，就需要一定的吸气过热度，以保证只有干蒸汽进入压缩机(因冷媒性质决定，过热度的存在表示液态冷媒的完全蒸发）。但是，过热度太高也有缺点，过热度偏高会引起压缩机排气温度（排气过热度）升高，压缩机运行工况恶化寿命降低。所以，吸气过热度应该控制在一定范围之内。而膨胀阀通过安放于压缩机回气管或蒸发器出口的感温部分来感测回气温度和实际蒸发压力（对应了饱和温度）之间的温差（该温差就是吸气过热度），并以设定过热度为依据来调节膨胀阀开度，也就相当于调节蒸发器供液量，最终可控制吸气过热度。现在有些机型（比如变频多联机）也有专门控制冷凝过冷度的膨胀阀。当过冷度不足的，就增加过冷回路膨胀阀的开度，加大喷液量来冷却主回路冷媒，提高冷凝效果。制冷剂在蒸发器内蒸发时的温度，也是制冷剂对应于蒸发压力的饱和温度。它对制冷效率影响较大，它每降低1度，制取同样的冷量需增加功率4%，所以在条件许可的情况下，适当提高蒸发温度，对提高空调器制冷效率是有利的。家用空调器的蒸发温度一般比空调出风口温度低5-10℃，正常运行时，蒸发温度在5~12℃，出风温度在10-20℃蒸发温度如何调节蒸发温度调节，在实际操作中是控制蒸发压力，即调节低压
空调常用专业术语 今天，我给大家说一下选购空调时常遇到的几个常用术语: (1)匹(P)的含义：“P”是功率的简称，国际用“瓦”是指制冷量1P约为2500W。 如：1P是指制冷量为1*2500W=2500W；2P是指制冷量为2*2500W=5000W (2)能效比：(EER)在额定工作的条件下，空调器进行制冷运行时，制冷量与有效输入功率之比。EER=制冷量/输入功率，此值能检验空调的性能，值越大，系统匹配越好，空调性能也就越好，制冷、制热效果越出色，耗电量就会越小。 (3)除湿量：指单位时间内从密闭空间、房间或区域的空气中除去的水分，叫除湿量。单位是升/小时(L/H) (4)额定电压：指空调器制造厂在空调器产品出厂时，对该产品允许的电源电压值，或电源电压允许变动范围所作出规定。 (5)嗓声类型：空气动力噪声，机械振动噪声，电磁性噪声来源：风机和压缩机，噪声范围：室内在50分贝左右，室外在60分贝左右。现在卖场上推出不少超静音空调，有的指数都在22分贝一下，选购的时候可以多加注意。 (6)额定功率：正常工作状况工作时，所消耗的电功率是空调器的允许总功率。 户式中央空调 所谓户式中央空调，海尔集团空调事业本部市场部部长冯介晨所下的定义是：“只要是由一台主机拖动几个末端的空调机组，无论末端是以嵌入、吊顶还是壁挂的形式出现，都可称为户式中央空调。”按照这种定义，我们常见的一拖二、一拖三空调也被划入了户式中央空调之列。在国际上，家用中央空调主要被划分为两个流派：以美国为代表的水冷流派，如开力、约克、特灵、麦克维尔等；以日本为代表的氟里昂或溴化锂流派，如日立、大金、三洋等。在我国，这两个流派的产品代表则分别是清华同方的小型中央空调和青岛海尔的一拖多空调。 热泵式空调器 空调器的冷媒管路中加装一个四通电磁阀，当温度下降到一定温度时，温度控制系统发出指令使该电磁阀动作而改变冷媒的流向，使原蒸发器改变成冷凝器由原来吸热变成放热，原来的冷凝器则变成蒸发器从室外吸热。 变频空调器 传统空调器，是不断地根据温度控制指令间歇停止和启动制冷压缩机（在额定转速3000转/分下恒速运转），以维持在设定室温的范围内。变频式空调器，具有能将50赫芝的电网频率转变为30-130赫芝的功能，从而使制冷压缩机的转速在1800-7800转/分范围内变化，调节制冷系统的冷媒流量；并能在142-270伏范围的电网电压正常使用，根据温度控制指令，在压缩机连续运行时会改变频率，当产冷量要大时则高速运转，反之低速运转。最大产冷量为传统空调器的3倍。变频有直流、交流两种方式，以直流方式为好。当前，未对变频式空调器的变频范围作界定，消费者应注意，稍许能变频的机经商业炒作成变频机。 除湿机 所用的零部件与空调器基本完全相同，区别在于空调器的室内风只经过蒸发器降温，而除湿机吸入的室内风先流过蒸发器冷却除去水份后，还得接着流过冷凝器再度升温后吹回室内，使室内的温度不会下降。 能效比(EER) 又称性能系数，单位功率制冷量，为实际制冷量与整机输入功率（含压缩机和机内其他电器所消耗的全部电能）之比。在样机作型式试验时是必测的指标，有条件的生产厂也会自行定期检测，但每台产品出厂时并不检测。 空调病 空调病是室内外温差过大（合适的温差5-10°C）、长时间处在空调环境引起温度过低和空气中氧气含量减少所产生的症状，引起皮肤的呼吸作用降低而增加肺、心和神经的负担，致使神经中枢功能失调。多数分体机没有新风口，只是吸吹循环室内的原有的空气，人长期在密闭的房间内呼吸会使室内空气二氧化碳含量增加，比使用窗机更易得空调病。
赛尔社区 ? 注册考试?专业英语 ? 压缩机英语术语 查看完整版本: 压缩机英语术语 QWE789 2007-11-2 14:01 压缩机英语术语 Type of compressor 压缩机类型 1. positive displacement compressor 容积式（正位移）压缩机 1) reciprocating compressor往复式压缩机 2) piston compressor活塞式压缩机 3) plunger compressor柱塞式压缩机 4) diaphragm compressor 隔膜式压缩机 5) rotary compressor回转式压缩机 6) double screw compressor双螺杆压缩机 7) single screw compressor单螺杆压缩机 8) rolling piston compressor滚动活塞式压缩机 9) sliding vane compressor 滑片式压缩机 10) liquid ring compressor 液环式压缩机 11) triangle rotor compressor 三角转子压缩机 12) scroll compressor 涡旋式压缩机 13) Roots blower 罗茨鼓风机
2.dynamic compressor 动力式压缩机 1) turbo compressor 透平压缩机 2）centrifugal compressor 离心式压缩机 3) axial flow compressor 轴流式压缩机 QWE789 2007-11-2 14:01 Re:楼主 Reciprocating compressor 往复式压缩机基本概念 1) compressed medium 压缩介质（介质、工质）—— 被压缩的工质（气体） 2) stage 级——完成压缩循环的基本单元 3) 段——在一台工艺流程用压缩机中，相邻各级的气量和组分相同时，称为段 4) line (row) 列——在同一气缸轴线上的单个气缸或串联气缸，结构上组成一列 5) bare compressor 主机——压缩机的机体部分和压缩部分的总称 6) driver 驱动机（原动机）——驱动压缩机的动力机械或装置 7) auxiliary equipments 附属设备（辅机）——除主机和驱动机外，其余设备的总称
冰箱冰柜压缩机性能参数表 文本标签：冰箱冰柜压缩机 型号输入功率(W)制冷量 (W) 电流(A)制冷剂电源(V) QD2580680.65R12220V-50Hz QD3082780.65R12220V-50Hz QD3686880.68R12220V-50Hz QD431121180.88R12220V-50Hz QD521281380.98R12220V-50Hz QD551251321R12220V-50Hz QD591371461R12220V-50Hz QD65145158 1.1R12220V-50Hz QD66150R12220V-50Hz QD68R12220V-50Hz QD75162176 1.2R12220V-50Hz QD80180R12220V-50Hz QD85184202 1.3R12220V-50Hz QD91192216 1.4R12220V-50Hz QD110232271 1.6R12220V-50Hz QD1282603062R12220V-50Hz QD142280333 2.1R12220V-50Hz QD168330380 2.3R12220V-50Hz QD180380440 2.8R12220V-50Hz QD210435510 3.1R12220V-50Hz 文本标签：冰箱冰柜压缩机 型号输入功率(W)制冷量 (W) 电流(A)制冷剂电源(V)
QD66D241232 1.4R22220V-50Hz QD76D252258 1.6R22220V-50Hz QD91D286300 2.2R22220V-50Hz QD100D340370 2.5R22220V-50Hz QD120D360400 2.5R22220V-50Hz QD150D460546 3.2R22220V-50Hz QD168D510580 3.55R22220V-50Hz QD180D550660 2.96R22220V-50Hz QD210D655790 3.12R22220V-50Hz QD238D1P R22220V-50Hz QD268D1+1/8P R22220V-50Hz QD308D1+1/4P R22220V-50Hz QD350D1+3/8P R22220V-50Hz QM238D1+1/8P R22220V-50Hz QM268D1+1/4P R22220V-50Hz QM308D1+1/2P R22220V-50Hz QM350D1+3/4P R22220V-50Hz QD150H295330 2.1R134a220V-50Hz QD168H303350 2.2R134a220V-50Hz QD180H349410 2.7R134a220V-50Hz QD210H400412 3.1R134a220V-50Hz QD25H69590.62R134a220V-50Hz QD30H75750.62R134a220V-50Hz QD55H1151400.9R134a220V-50Hz QD59H1271550.9R134a220V-50Hz QD65H1361671R134a220V-50Hz QD75H153189 1.1R134a220V-50Hz QD85H170212 1.2R134a220V-50Hz QD91H190228 1.4R134a220V-50Hz QD110H230283 1.6R134a220V-50Hz QD128H2573212R134a220V-50Hz QD142H276347 2.1R134a220V-50Hz 文本标签：冰箱冰柜压缩机
