电气安装施工规范
电气安装施工规范为加强电气安装工程施工过程管理，确保电气安装施工质量符合国家施工质量验收规范的要求，制降阻剂定本规范：
一、变压器、箱式变电所安装施工工艺标准：
变压器、箱式变电所的基础验收合格，且归埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所。
1、变压器安装应位置正确，附件齐全，油侵变压器油位正常，无渗油现象；防震装置安装牢固；变压器中性点和零线接地，应分开敷设。
2、变压器一、二次线，相位正确，螺栓压接应紧固牢靠，绝缘良好。
3、箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅；用地角螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。金属箱式变电所及落地式配电箱，箱体应接保护导体（接地PE）或中性保护导体（接零PEN）可靠，且有标识。
4、箱式变电所降阻剂内外涂层完整、无损伤，有通风口的风口防护网完好。
5、箱式变电所的高低压柜内部接线完整，低压每个输出回路标记清晰，回路名称准确。
二、成套配电柜（箱）安装施工工艺标准：
1、基础型钢安装：
1）型钢预先调直，除锈，作防腐处理；基础型钢宜高出室内地面10MM。
2）基础型钢架按施工图纸所标位置将预制好的基础型钢架或型钢焊牢在基础预埋件上。用水准仪或水平尺找平，校正。垫片最多不超过三片；焊后清理，打磨，补做防锈。
3）基础型钢与接地母线连接，将接地扁钢引入并与基础型钢两端焊牢，焊接长度为接地扁钢宽度的2倍。
2、明装配电箱安装：
1）根据设计要求找出明装配电箱的位置，并按照外形尺寸进行弹线定位。
2）配电箱安装底口距地一般为1.5M，在同一建筑物内，同类箱盘高度应一致，允许偏差10MM。
3）钢件等均应预埋，挂式配电箱（盘）应采用金属膨胀螺栓固定。
4）配电箱（盘）安装应牢固、平正。配管顺直。
5）配电箱（盘）上的电器应牢固、平正、整洁、间距均匀。端子无松动，启动灵活，零部件齐全。
6）配线应排列整齐，并绑扎成束，盘面引出、引进导线应留有适当裕度，以便于检修。
7）导线剥削处不应降阻剂损伤芯线和芯线过长，导线接头应牢固可靠，多股导线端部绞紧，且有中端端子或挂锡后再压接，不得减少导线股数。
8）配电箱安装允许偏差不应大于3MM，配电箱体高500MM以下，允许偏差1.5MM。
三、电缆敷设工艺标准：
1、施工前对电缆进行详细检查；绝缘摇测测试合格，电缆的规格、型号、长度等均符合要求，外观无扭曲、损坏等要求。
2、电缆敷设排列整齐，间距均匀，不应有交叉的现象。敷设时应敷设一根，固定一根。
3、直埋电缆敷设流程：
电缆埋设要求电缆敷设电缆铺砂盖砖回填土埋标记桩
4、直埋电缆表面距地面的距离不应小于0.7M，电缆与公路、街道、厂区道路应敷设在坚固的保护管内。管顶距障碍物不小于1M，管的两端伸出道路路基边2M；伸出排水沟0.5M。
5、直埋电缆敷设；清理沟内杂物，在沟底铺上100MM厚的砂层；然后敷设电缆，在铺层砂把电缆盖上。回填土时每回填200MM厚的土踩实后再回填。
6、电缆管内敷设时，管内光滑，无毛刺。
7、电缆沟内及电缆竖井内电缆敷设流程：
电缆支架安装规定电缆敷设电缆固定防火措施挂标志牌
8、敷设在沟内壁的角钢支架上，支架间平行距离不小于100MM，垂直距离为150―200MM，支架下层距沟底的距离不小于50―100MM。
9、支架与预埋件焊接固定时，焊接饱满；用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。支架应横平竖直。
10、电缆在支架敷降阻剂设时，应高压在上，低压在下，控制电缆在最下面,防水剂。电力电缆间距为35MM，不同电缆的间距为100MM。
四、路灯安装施工工艺标准：
1、灯具的绝缘电阻不小于2M欧，内部接线为铜芯绝缘电线，芯线截面积不小于0.5平方MM，绝缘层厚度不小于0.6MM。
2、灯具与基础固定可靠，地脚螺栓备帽齐全，灯具的接线盒盒盖的防水密封垫完整。
3、金属构架及灯具的可接近裸露导体与接地连接可靠，接地线单设干线，干线沿灯布置成环网状，且不小于2处与接地装置引出线连接。
4、路灯组装时，灯具与灯杆角度对称。确认各个部位的螺丝是否紧固，立灯杆时要垂直。
5、对线路检查一遍，用摇表测试一遍。。
五、接地装置安装施工工艺标准：
1、接地PE或接零PEN支线必须单独与保护接地PE或接零PEN干线相连接，不得串联连接。
2、接地装置埋设深度其顶部不应小于600MM，角钢及钢管接地极应垂直配置。
3、接地极长度不应小于2.5M，其极与极之间的间距无设计要求，应为接地极长度的2倍，一般不小于5M。
4、接地干线跨越门口时应暗敷设于地面内。
5、扁钢与扁钢搭接降阻剂为扁钢宽度的2倍，不小于3面焊；圆钢与圆钢搭接为圆钢直径的6倍，双面焊；圆钢与扁钢搭接为圆钢直径的6倍，双面焊。
6、扁钢与钢管、扁钢与角钢焊接，应紧贴3/4钢管表面或紧贴角钢外侧两面，上下两侧焊接；利用基础、梁柱钢筋搭接面积应足够。
7、接地装置埋设位置距建筑物不宜小于3M，遇有垃圾杂灰等物应换土并分层夯实。
8、接地干线明敷设时距地面不小于250―300MM，距墙面不小于10―15MM，支持件应采用40MM×4MM的扁钢。
9、接地干线连接应焊接，焊缝应饱满，焊接处的药皮敲净后，刷沥青做防腐处理。
10、挖坑：深为0.8―1M，宽为0.5M，沟上部稍宽。
11、使用降阻剂时，包裹厚度应在30MM以上。
12、明敷设接地干线应平直，水平度与垂直度允许偏差2/1000，但全长不超过10MM。
六、路灯基础施工工艺标准：
1、根据施工图纸要求挖坑，跟周围的典型重要参照物要对称一致。
2、路灯基础施工在降阻剂支模板时，保持垂直；多个基础施工要中心距路沿石平行，误差不超过10MM。
3、在放地脚螺栓时，螺栓垂直。螺纹底端与路沿石平齐。
4、严格按照混凝土搅拌对水泥、砂石料的配比比例进行搅拌，人工搅拌时，干拌3遍，湿拌4遍的要求进行施工。
电气安装施工规范 电气安装施工规范为加强电气安装工程施工过程管理，确保电气安装施工质量符合国家施工质量验收规范的要求，制降阻剂定本规范： 一、变压器、箱式变电所安装施工工艺标准： 变压器、箱式变电所的基础验收合格，且归埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所。 1、变压器安装应位置正确，附件齐全，油侵变压器油位正常，无渗油现象；防震装置安装牢固；变压器中性点和零线接地，应分开敷设。 2、变压器一、二次线，相位正确，螺栓压接应紧固牢靠，绝缘良好。 3、箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅；用地角螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。金属箱式变电所及落地式配电箱，箱体应接保护导体（接地PE）或中性保护导体（接零PEN）可靠，且有标识。 4、箱式变电所降阻剂内外涂层完整、无损伤，有通风口的风口防护网完好。 5、箱式变电所的高低压柜内部接线完整，低压每个输出回路标记清晰，回路名称准确。 二、成套配电柜（箱）安装施工工艺标准： 1、基础型钢安装： 1）型钢预先调直，除锈，作防腐处理；基础型钢宜高出室内地面10MM。
2）基础型钢架按施工图纸所标位置将预制好的基础型钢架或型钢焊牢在基础预埋件上。用水准仪或水平尺找平，校正。垫片最多不超过三片；焊后清理，打磨，补做防锈。 3）基础型钢与接地母线连接，将接地扁钢引入并与基础型钢两端焊牢，焊接长度为接地扁钢宽度的2倍。 2、明装配电箱安装： 1）根据设计要求找出明装配电箱的位置，并按照外形尺寸进行弹线定位。 2）配电箱安装底口距地一般为1.5M，在同一建筑物内，同类箱盘高度应一致，允许偏差10MM。 3）钢件等均应预埋，挂式配电箱（盘）应采用金属膨胀螺栓固定。 4）配电箱（盘）安装应牢固、平正。配管顺直。 5）配电箱（盘）上的电器应牢固、平正、整洁、间距均匀。端子无松动，启动灵活，零部件齐全。 6）配线应排列整齐，并绑扎成束，盘面引出、引进导线应留有适当裕度，以便于检修。 7）导线剥削处不应降阻剂损伤芯线和芯线过长，导线接头应牢固可靠，多股导线端部绞紧，且有中端端子或挂锡后再压接，不得减少导线股数。 8）配电箱安装允许偏差不应大于3MM，配电箱体高500MM以下，允许偏差1.5MM。
一体化污水处理设备安装施工规 建设规模：地下-0.5m至地上+1.5m 质量标准：国家施工质量验收规合格标准。 施工围：1.污水处理一体化设备安装 一、一体化污水处理设备安装 ⒈施工前的准备 熟悉设备安装施工图及施工验收规,确定设备位号、安装标高、 方位、以及安装技术要求。 ⒉设备开箱验收 (1)设备出库验收，分外观检查与开箱检查： ①裸装设备的外观检查，按照所需出库的设备明细表会同建设 单位查对设备编号、规格、数量、及设备外观无缺陷等，并 与建设单位办理出库手续和填写设备检查记录。 ②设备的开箱检查在工地进行。箱装设备出库后，根据设 备的安装图和设备明细表等，会同建设单位仔细清点和检查 设备零、部件的数量和质量，并认真填写“设备开箱检查记 录”。 (2)随机所带的产品说明书、出厂检查试验记录、装箱单等及产品 合格证，建设单位应及时提供给我公司（原件或复制），以作 为我公司安装的技术参考和交工资料。 (3)设备开箱应在有关人员参加下，对照装箱单及图纸，按下列要 求项目检查与清点，并填写《设备验收清点记录》: ①箱号、箱数及包装情况； ②设备名称、类别型号及规格； ③设备外形尺寸及管口方位； ④设备件及附件的规格尺寸及数量； ⑤表面损坏，变形及锈蚀状况； (4)易丢失、易损坏的零部件，在设备试运转前安装，且安装部位，
的孔洞应及时暂予以密封，不得进入灰尘和杂物。 (5)出库后对加工零件及附件等设备件上有防护物的，不准过早拆除， 如有损坏应及时修补防护，以免备件受损。 (6)随机带来的专用工具及供应的易损、易丢件，在出库时作好记录。 工程竣工后，我公司将专用工具及多余的零部件退还建设单位，并办理移交手续。 ⒊设备的起重和搬运 一体化设备现置临时货场，安装之前需用吊车配合平板汽车运输至机械楼边侧临时施工道路上，需用平板车一辆（12米）、吊车一辆（25吨）。 (1)检查所有起重搬运机具、钢丝绳和滑轮等，证明确实可靠后使用。 (2)操作起重机械，严格按照安全操作规程及有关施工安全规定。 (3)设备搬运、吊装准备工作 ①摸清设备装卸的场地、道路、设备的安装位置、方向及设 备搬运的先后次序。 ②找好设备吊装位置时，确定受力部位。 (4)吊装时，在吊装绳与设备加工面或棱角处垫以木板、胶皮等物。 (5)每根钢丝绳受力要均匀，并与垂线所成的夹角不得大于30 ⒋垫铁布置及抄平: 按设备安装标高配制各组垫铁,并用水准仪将各垫铁组顶面 抄到同一标高。垫铁与垫铁之间，垫铁与底座之间应紧密贴 合，接触面积不得少于接触面积的70%，不得有松动现象。 ⒌设备就位: 将设备吊装在其对应施工部位上方,调整好设备方位,并设备 底座中心线对正施工部位上的安装基准线,然后设备徐徐座
1.1 1.21.31.41.51.61.71.81.91.10 1.11 建筑给水排水及采暖工程1.11.1材料、设备进场检查要点 1.11.1.1材料要求总则 暖卫设备、钢材、管材、管件及附属制品等必须符合国家或部颁标准，并按有关规定具有产品出厂合格证明、复试检测报告、产品质量认证或生产许可证。 1.11.1.2材料要求细则 1镀锌钢管：外观检查镀锌层良好、无锈蚀、无毛刺，壁厚均匀符合要求，端口无飞边。管件无偏扣、乱扣、丝扣不全或角度不准等现象。2焊接钢管及无缝钢管：壁厚均匀、无锈蚀、无飞刺、符合要求，端口无飞边。 3铸铁管：目测顺直，壁厚均匀符合要求，内外光滑、无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。． 阀门：规格型号和适用温度、压力要求符合设计要求，铸造规矩，无4 毛刺、裂纹，操作灵活。设备应具有出厂合格证和质量证明书，并应符合设计要求或地方有关5 规定。进场时应做验收和按规定复验。 材料和设备在进厂时必须① 有产品合格证。
材料进场检验报告，应有① 上级检验部门的签字和盖章。进口设备要有商检证明，② 及中文质量证明等。 1.11.2管道预留预埋要求、采暖、空调、消防及喷洒系统管道穿给水、热水、排水（1.11. 2.1U-PVC管）楼面、屋面及墙体均需设置套管。． 1.11. 2.2穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。 1.11. 2.3穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。 1.11. 2.4钢套管内外表面及两端口需做防腐处理，断口平整。 1.11. 2.5镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰
第一章技术规范 （技术规范的具体条款需要根据当时当地的情况和开发公司对项目质量的要求做适当调整） 一、基本技术要求 1、本工程必须实现的技术功能：_住宅的基本功能 2、本工程执行的技术规范、标准 建筑地基基础施工及验收规程DBJ15-201-91 混凝土结构工程施工及验收规范GB 50204--92、 建筑装饰工程施工及验收规范JG J73-91、 钢结构工程质量检验评定标准GB 50221-95 砌体工程施工及验收规范GB 50203—98、 非承重混凝土小型空心砌块墙体技术规程SJG 06-1997、 屋面工程技术规范GB 50207-94、 地下工程防水技术规范GB 50108-2001、 建筑防水工程技术规范DBJ15-19-97、_ 建筑安装工程质量检验评定标准 建筑工程施工质量验收统一标准GB 50300-2001、 电气装置安装工程施工及验收规范-GBJ149-90、GB50168-92、GB50169-92、 GB50170-92、GB50171-92、GB50182-93、GB50182-93、GB50254-96、 GB50256-96、GB50257-96、GB50257-96、GB50258-96、GB50259-96、建筑安装工程质量检验评定标准GBJ300-310-88、 施工应主要根据以上规范及其他有关规范。 3、本工程技术要求：严格按有关规范组织施工，解决住宅施工通病，杜绝渗漏。 二、施工技术操作细则 第一部分土建及室外工程 第一条屋面工程 1.1.屋面施工做法：
1.1.1.上人平屋面构造做法：（露台） （1）10mm厚铺地缸砖面层，用干水泥擦缝，设分格缝≤2m×2m,留10mm宽缝，填1∶3水泥砂浆 （2）撒素水泥面（洒适量清水） （3）40厚C20细石混凝土，内配筋?4@150双向，设分格缝≤2m×2m,（钢筋必须断开），缝宽20mm，缝内嵌PVC防水油膏 （4）25厚发泡聚苯乙烯板保温层（容重：30kg/m3） （5）体积比1：3：8（水泥：砂：陶粒）陶粒混凝土找坡2％（累计）并压平，最薄处20厚 （6）4厚APP防水卷材（热粘），接缝处用抹刀热抹平 （7）2厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起高度至少250 （8）C20细石混凝土找坡1％并压平（最薄处20厚） （9）钢筋混凝土屋面板 1.1. 2.非上人平屋面构造保温做法：（主楼屋面） （1）40厚C20细石混凝土，内配筋?4@150双向，设分格缝≤2m×2m（钢筋必须断开），缝宽20mm，缝内嵌PVC防水油膏 （2）25厚发泡聚苯乙烯板保温层（容重：18kg/m3） （3）体积比1：3：8（水泥：砂：陶粒）陶粒混凝土找坡2％（累计）并压平，最薄处20厚 （4）4厚APP防水卷材（满贴热粘），接缝处用抹刀热抹平 （5）2厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250 （6）C20细石混凝土找坡1％并压平（最薄处20厚） （7）钢筋混凝土屋面板 1.1.3.非上人平屋面构造不保温做法：（核心筒塔楼屋面） （1）15厚1：2水泥砂浆粉面抹光 （2）40厚C20细石混凝土，内配筋?4@150双向，设分格缝≤2m×2m（钢筋必须断开），缝宽20mm，缝内嵌PVC防水油膏 （3）4厚APP防水卷材（满贴热粘），接缝处用抹刀热抹平 （4）2厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250 （5）C20细石混凝土找坡2％并压平（最薄处20厚） （6）钢筋混凝土屋面板 1.1.4.种植土屋面：（汽车库顶板） （1）250-400厚种植土 （2）聚脂无纺布滤水层（120G/M2），四周上翻100高，端部通长用粘结剂 50 高 （3）80厚粒径15-20陶粒排水层
GB 50231-2009《机械设备安装工程施工及验收通用规范》 试题及答案 一、单选题 1、管子对接焊口应使内壁齐平；钢管内壁错边量不应超过壁厚的（）。 A、5%； B、10%； C、15%； D、20%； 答案：B（6.2.1） 2、管道敷设时，管子外壁与相邻管道的管件边缘距离不应小于（） A、10mm； B、20mm； C、30mm； D、40mm； 答案：A（6.3.1） 3、管道的涂漆，描述不正确的是（） A、管道涂防锈漆前，应除净管道外壁的铁锈、焊渣、油垢及水分等； B、涂漆工作对于环境温度无特殊要求，涂漆后宜自然干燥；未干燥前应采取防冻、防雨、防污、防尘措施； C、管道的涂漆颜色和涂层厚度应符合设计规定；涂层应均匀、完整，无损坏和漏涂； D、5 涂层应附着牢固、并应无剥落、皱纹、气泡、针孔等缺陷。 答案：B（6.5.3） 4、下列关于垫铁的描述，不正确的是（） A、斜垫铁的材料可采用普通碳素钢。 B、平垫铁的材料可采用普通碳素钢或铸铁。 C、斜垫铁的斜度宜为l/l0～1/20；振动或精密设备的垫铁斜度可为1/40。 D、斜垫铁可单独使用，当使用成对的斜垫铁时应采用同一斜度。 答案：D（附录A） 5、垫铁组的使用，描述不正确的是（） A、承受重负荷或有连续振动的设备，宜使用平垫铁； B、每一垫铁组的块数不宜超过5块； C、所有垫铁相互间应用定位焊焊牢； D、垫铁的厚度不宜小于2mm; 答案：C（4.2.3） 6、螺栓或螺钉联接紧固时，描述不正确的是（） A、螺拴紧固时，宜采用呆扳手，不得使用打击法和超过螺栓的许用应力； B、多只螺栓或螺钉联接同一装配件紧固时，各螺栓或螺钉的拧紧顺序无特 殊要求。当有定位销时应从靠近该销的螺栓或螺钉开始拧紧； C、螺栓头、螺母与被连接件的接触应紧密；对接触面积和接触间隙有特殊 要求时，尚应按规定的要求进行检验；

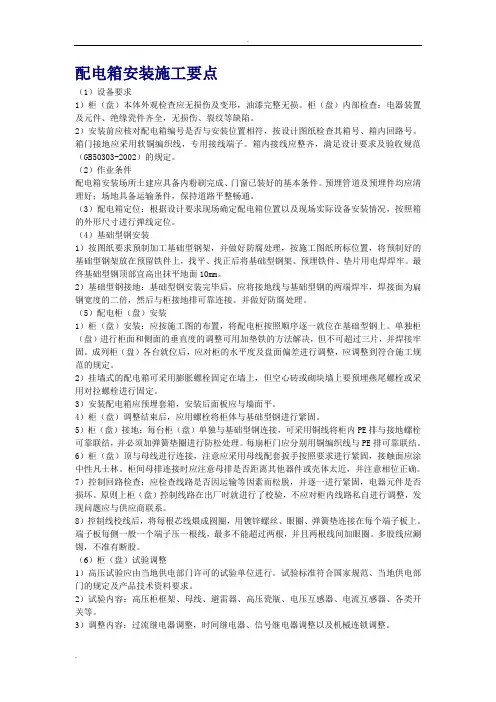

配电箱安装施工要点 （1）设备要求 1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。 2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。 （2）作业条件 配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。 （3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。 （4）基础型钢安装 1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm。 2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。 （5）配电柜（盘）安装 1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规
