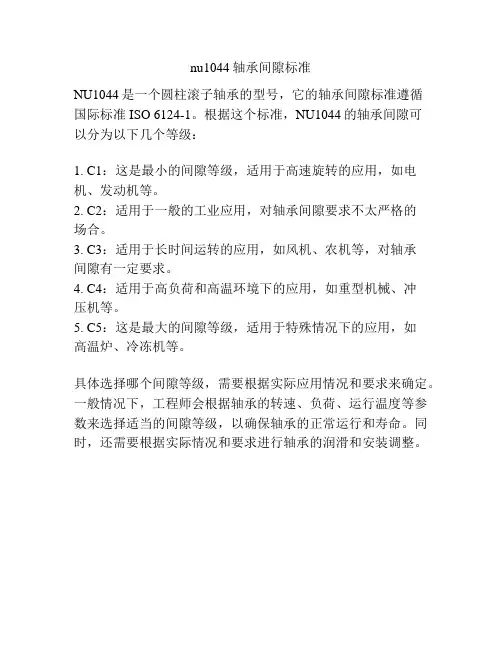

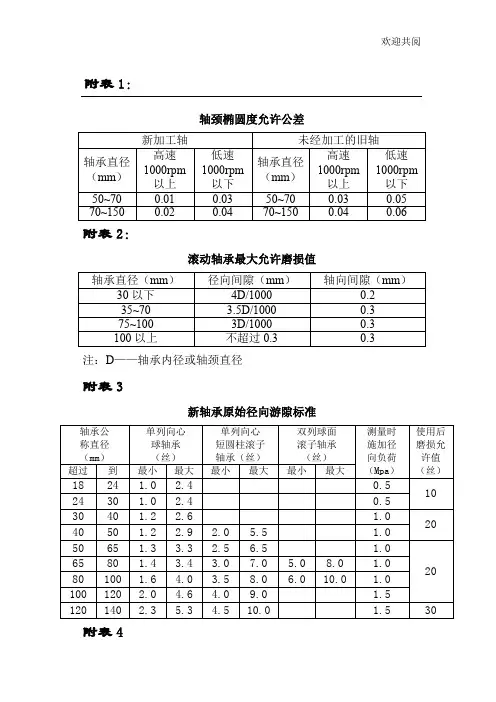

附表1：
轴颈椭圆度允许公差
附表2：
滚动轴承最大允许磨损值
注：D——轴承内径或轴颈直径
附表3
新轴承原始径向游隙标准
附表4
电动机轴承装配参考标准
圆锥滚子轴承游隙设定的方法
请咨询您的铁姆肯公司工程师获取更多信息与帮助。 注意 安装或拆卸组件时，切勿用力过大。 遵循所有公差、配合和扭矩建议。 务必遵循原始设备制造商的安装和维护指导原则。 保证正确校准。 请勿使用明火加热轴承部件。 请勿将轴承加热至超过149°C。 除非铁姆肯公司另有指示，产品应放置在原始包装之内直至安装。 请勿试图拆解整体式轴承。 上述行为可能会损坏部件，影响轴承的性能和使用寿命。 免责声明 我们竭尽所能确保本目录中信息的准确性，但错误和疏漏不可避免， 故不承担由此引发的任何责任。
3 圆锥滚子轴承游隙设定的方法圆锥滚子轴承游隙设定的方法 (4) 轴承游隙的设定 (4) 手动设定轴承游隙 (6) 预设游隙轴承组件 (7) 自动设定轴承游隙的方法 (7) SET-RIGHT 方法 (8) ACRO-SET 方法 (11) PROJECTA-SET 方法 (13) TORQUE-SET 方法 (14) 安装设计和游隙设定装置 (16) 总结 (18) 圆锥滚子轴承游隙设定的方法
4圆锥滚子轴承游隙设定的方法圆锥滚子轴承游隙设定的方法 圆锥滚子轴承游隙设定的方法 圆锥滚子轴承可以在安装时设定游隙。正是由于这种独特 的特性，可以将轴承游隙调整至满足应用条件的最佳范围，从 而得到最佳的轴承性能和系统性能。 圆锥滚子轴承在设定游隙方面有以下优点： 在满足应用性能要求的同时，优化轴承游隙，延长轴承的寿命 设定合适的轴承游隙可以增加系统的刚度，例如，合适的游 隙可以让齿轮更好地接触，延长齿轮的寿命 轴承内圈和外圈可以分离，更容易安装 轴承的游隙在装配机器时设定，因此可以接受更宽的轴和轴 承座的公差范围 可以通过多种方法来快捷地设定圆锥滚子轴承的游隙。可 以手动设定游隙，预设游隙或自动设定游隙。五种常用的自动 设定游隙的方法（即SETRIGHT TM 、ACRO-SET TM 、PROJECTA- SET TM 、TORQUE-SET TM 和CLAMP-SET TM ），每一种都有很多实 施方式、注意事项和优势。见表1。 轴承游隙的设定 对于圆锥滚子轴承，“设定游隙”指某个已安装的轴承的特 定量的轴向间隙或预紧量（轴向干涉）。圆锥滚子轴承的结构形 式决定了它可以在装配时轻松调整并优化游隙。 与其他类型的滚动轴承不同，圆锥滚子轴承设定游隙时不 需要通过严格控制轴或轴承座的配合来获得特定的游隙值。由 于圆锥滚子轴承是成对安装的（图1），它们的游隙主要取决于两 列轴承的相对轴向位置。 轴承游隙的三个主要类型：轴向间隙——先在一个方向上对轴施加一个小的轴向力，然后在相反的方向再次施加这个力，施加力的同时摆动或旋转轴，滚子和滚道之间的轴向间隙可以产生的一个可测量的轴向移动（轴承承载区小于180度）预紧——滚子和滚道之间的轴向干涉，因此轴在按照上文描述的方法测量时无法测出轴向移动可以测出轴旋转的滚动阻力（承载区大于180度）零游隙——轴向间隙和预紧之间的过渡，既无间隙也无预紧 装配和调整轴承过程中设定的轴承游隙称为冷安装游隙，在设备投入运行之前调整冷安装游隙。 运行过程中的游隙被称为轴承的“工作游隙”，工作游隙是轴承在运行过程中由于热膨胀和变形引起的游隙变化的结果。达到最佳工作游隙需要的冷安装游隙因应用的不同而不同。最佳游隙通常可以根据应用经验或测试来确定。然而，冷安装游隙和工作游隙的准确关系往往无从得知，只能根据已有的知识和经验进行估算。如要获得特定应用的轴承冷安装游隙建议，请联系铁姆肯公司销售工程师。 图1. 机器装配简图显示了一个典型圆锥滚子轴承的（背对背） 安装形式

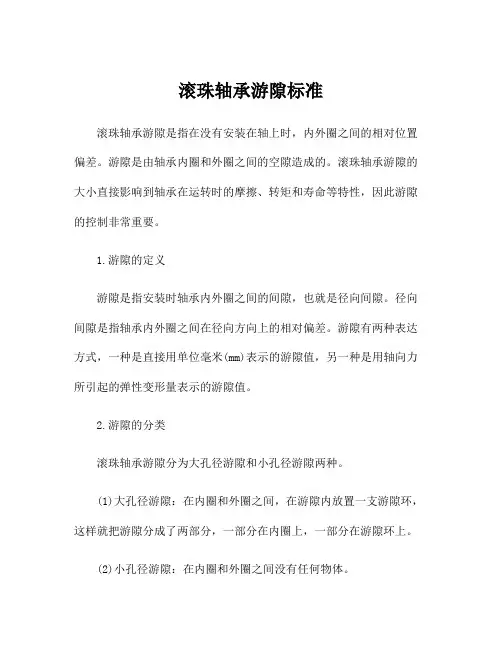

轴承游隙为什么调整不好 嗨喽，各位，交叉滚子轴承研究者带着各种宝贝又回来了，本研究者经常听到有小朋友遇到轴承游隙老是调整不好，十分影响使用和降低工作效率，这到底是是为什么呢？一起来看看吧，→_→，话不多说，一起来看满满的干货呀。骏马生双翼，鸿图壮九州，洛阳鸿骏轴承为您服务。如有任何关于轴承的问题，请联系我们。零三七九-陆叁零零壹零叁贰。 轴承在使用过程中，很多情况下都是由于疲劳而导致失效的，这其中的原因很有可能是因为轴承游隙调整不良而造成的，根据统计，34%轴承疲劳是因为游隙调整而造成的。下面我们来分析下有关轴承的游隙调整相关知识，希望对大家有所帮助。骏马生双翼，鸿图壮九州，洛阳鸿骏轴承为您服务。如有任何关于轴承的问题，请联系我们。零三七九-陆叁零零壹零叁贰。 一、什么是轴承游隙？ 轴承游隙又称为轴承间隙。所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便轴承游隙未被固定的一方做径向或轴向移动时的移动量。根据移动方向，可分为径向游隙和轴向游隙。运转时的游隙(称做工作游隙)的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。二、对于圆柱孔轴承: 其安装后的径向游隙大小由所选取的壳体孔和轴的公差决定的。 它们之间的过盈量越大，安装后的径向游隙就越小。因此，正确选择与轴承相配合的轴和孔的公差非常重要。 三、对于圆锥孔轴承: 其过盈量不像圆柱孔轴承的内孔那样，由所选取的轴的公差决定的，而取决于轴承在锥形轴颈上或锥形紧定套上推入距离的长短。 轴承游隙标准是没有国家规定的要看使用情况:还是蛮复杂的问题，简述如下: A、游隙的选择原则: 1、采用较紧配合，内外圈温差较大、需要降低摩擦力矩及深沟球轴承承受较大轴向负荷或需改善调心性能的场合，宜采用大游隙组。 2、当旋转精度要求较高或需严格限制轴向位移时，宜采用小游隙组。 B、与游隙有关的因素: 1、轴承内圈与轴的配合。 2、轴承外圈与外壳孔的配合。 3、温度的影响。 注:径向游隙减少量与配合零件的实际有效过盈量大小、相配轴径大小、外壳孔的壁厚有关。 四、轴承径向游隙的测量法： （1）压铅丝 用手指检查滚动轴承的轴向游隙，这种方法应用于轴端外露的场合。当轴端封闭或因其他原因而不能用手指检查时，可检查轴是否转动灵活。 （2）用塞尺检查，操作方法与用塞检查径向游隙的方法相同，但轴向游隙应为c=1/ (2sin猓Q式中c一一轴向游隙，mm;e一一塞尺厚度，mm; a--轴承锥角，(°)。（3）用千分表检查，用撬杠窜动轴使轴在两个极端位置时，千分表读数的差值即为轴承的轴向游隙。但加于撬杠的力不能过大，否则壳体发生弹性变形，即使变形很小，也影响所测轴向游隙的准确性。骏马生双翼，鸿图壮九州，洛阳鸿骏轴承为您服务。如有任何关于轴承的问题，请联系我们。零三七九-陆叁零零壹
轴承温度标准-泵轴承温度标准 GB3215-82 4.4.1 泵工作期间，轴承最高温度不超过80 JB/T5294-91 3.2.9.2 轴承温升不得超过环境温度40，最高温度不得超过80 JB/T6439-92 4.3.3 泵在规定工况下运转时，内装式轴承处外表面温度不应高出输送介质温度20，最高温度不高于80。外装式轴承处外表面温升不应高处环境温度40。最高温度不高于80 JB/T7255-94 5.15.3 轴承的使用温度。轴承温升不得超过环境温度35，最高温度不得超过75 JB/T7743－95 7.16.4 轴承温升不得超过环境温度40，最高温度不得超过80 JB/T8644－1997 4.14 轴承温升不得超过环境温度35，最高温度不得超过80 电机轴承温度规定、出现异常的原因及处理。 规程规定，滚动轴承最高温度不超过95?C，滑动轴承最高温度不超过80?C。并且温升不超过55?C（温升为轴承温度减去测试时的环境温度）；具体见HG25103-91 轴承温升过高的原因及处理： (1)原因：轴弯曲，中心线不准。 处理；重新找中心。 (2)原因：基础螺丝松动。 处理：拧紧基础螺丝。 (3)原因：润滑油不干净。 处理：更换润滑油。 (4)原因：润滑油使用时间过长，未更换。 处理：洗净轴承，更换润滑油。 (5)原因：轴承中滚珠或滚柱损坏。 处理：更换新轴承。
按照国家标准，F级绝缘B级考核，电机温升控制在80K（电阻法），90K（元件法）。考虑到环境温度40度的情况，电机运行最高温度不能超过120/130度。轴承温度最高允许95度。用红外检测枪测量轴承室外表面的温度，经验上，4极电机最高点温度不能超过70度。对于电机本体，不用监测。电机制造完成后，一般情况下，他的温升基本上是固定的，不会随着电机运行发生突变或者不断增长。而轴承是易损件，需要检测。
滚针轴承型号查询对照和滚针轴承尺寸表 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
滚针轴承型号查询对照和滚针轴承尺寸表 平时生活中对滚针轴承接触很少的人，遇见大型机械或者是一些大型设备应该也很少知道轴承的概念。其实轴承为机械运动起了至关重要的作用。滚针轴承是轴承中比较常见的一种，下面小编就为大家介绍一下滚针轴承型号查询对照和尺寸表。 滚针轴承介绍 滚针轴承(needle bearing)是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。尽管具有较小的截面，轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子（滚子直径D≤5mm，L/D≥，L为滚子长度），因此径向结构紧凑，其内径尺寸和载荷能力与其它类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。 根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。 滚针轴承型号查询对照 滚针轴承是带圆柱滚子的滚子轴承，滚子细长，截面较小，轴承负荷承受能力较高，因此，适用于径向安装尺寸受限制的支撑效果。滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍，直径一般不大于5mm)，径向结构紧凑。 一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成，第一个数字或第一个字母或字母组合表示轴承类型，后面两位数字确定ISO尺寸系列。 由于滚针轴承的型号相对复杂，这里只为大家简单介绍几种滚针轴承的具体分类及型号对照： 1、向心滚针和保持架组件（K型）
Axialspiel einstellen - gewusst wie ! Axialspieleinstellung angestellter Kegelrollenlager 10001100 800100 200300100200300400500600700900400500600700800mm Lagerabstand L X-Anordnung Lagerabstand L O-Anordnung 10 -10-20 203040506080100 120 140160180 200 220240μm A xialspiel-verminderung ?a Reihe 329..d ≥160 mm 320..X 323..B Reihe 303..323.. Reihe 330..Reihe 313.. Reihe 331..302..322.. 329..d<160 mm 332.. 220 200 180 170 1601201309085807060453530 120 160 150 100 14011090 13090 80 1208070 100 7060905555805045 40 30 25 2015 70605550 35 30252015 4540 35 3025 150120110100907565605045353025 d [m m ] d [m m ] d [m m ] d [m m ] Axialspiel-vergr??erung ?a 65 d [m m ] 75mm Beispiel 1: 2 Lager 32034X in O-Anordnung Bei L = 425 mm ist ?a = 40 μm Beispiel 2: 2 Lager 30313A in X-Anordnung Bei L = 285 mm ist ?a = 95 μm L L Das Diagramm gilt für ein Temperaturgef?lle vom Innen- zum Au?enring von 10 K.Bei anderer Temperaturdifferenz kann man proportional umrechnen.
滑动轴承技术标准 一、术语、分类及符号 GB／T 2889——1994 滑动轴承术语 GB／T 18327．1——2001 滑动轴承基本符号 GB／T 18327．2——2001 滑动轴承应用符号 GB／T 18844——2002 滑动轴承损坏和外观变化的术语、特征及原因 二、检验方法 GB／T 7948—1987 塑料轴承极限PV试验方法 GB／T12948—1991 滑动轴承双金属结合强度破坏性试验方法 GB／T16748—1997 滑动轴承金属轴承材料的压缩试验 GB／T18325．1—2001 滑动轴承流体动压润滑条件下试验机内和实际应用的滑动轴承疲劳强度 GB／T18329．1—2001 滑动轴承多层金属滑动轴承结合强度的超声波无损检验 GB／T 18330—2001 滑动轴承薄壁轴瓦和薄壁轴套的壁厚测量 GB／T 18331．1—2001 滑动轴承卷制轴套外径的检测 JB／T 7920—1995(原GB 6415——86) 滑动轴承薄壁轴瓦周长的检验方法 JB／T 7925．1—1995(原GB 10452—89) 滑动轴承单层轴承减摩合金的硬度检验方法 JB／T 7925．2—1995(原GB 10453—89) 滑动轴承多层轴承减摩合金的硬度检验方法 JB／T 9749—1999 内燃机铸造铜铅合金轴瓦金相检验 JB／T 9763——1999 内燃机精密电镀减摩层轴瓦检验规范 QC／T 558—1999 汽车发动机轴瓦双金属结合强度破坏性试验方法 三、材料 GB／T 1174——1992 铸造轴承合金 GB／T 18326—2001 滑动轴承薄壁滑动轴承用金属多层材料
滚动轴承间隙的调整和预紧 滚动轴承在较大间隙的情况下工作时,会使载荷集中作用在处于加载方向的一,二个滚动体上,使该滚动体和内,外圈滚道接触处产生很大的集中应力,从而使轴承磨损加快,寿命缩短,还降低刚度. 当把轴承调整到不仅完全消除间隙,而且产生一定的过盈量(或称负间隙)时,这就是滚动轴承的预紧. 预紧后滚动体和滚道接触处产生一定的弹性变形 接触面积加大 承载区逐渐扩大 各滚动体受力较均匀 抵抗变形的能力增大 刚度增加,寿命延长 由下可知,用1800N预紧力预紧后,再受外载荷作用时变形就小,即轴承刚度提高了 一般在设计主轴组件时,应在结构上确保能对轴承进行预紧和调整. 预加载荷过大,致使过盈量超过合理的预紧量,不但刚度增加不明显,而且使轴承磨损和发热量大为增加,寿命显著缩短,如曲线所示. NN3000K(3182100)系列轴承预紧方法 通常用轴向移动轴承内圈来实现调整的 图a结构最简单,但控制预紧量较困难,当预紧量过大时松卸轴承不方便. 图b用右边螺母来控制预紧量,调整方便,但主轴前端要加工螺纹,工艺性差. 图c是在轴端凸缘上做有螺孔,工艺简单,但用几只螺钉调整易将环1压偏,影响旋转精度. 图d将环1做成两半,可取下修磨来控制调整量,故调整比较方便,半环由固定在主轴轴端的套抱住,工作时不致松脱. 角接触球轴承的调整方法 方法:使其内,外圈产生相对位移来实现调整的. 图a是将内圈或外圈相靠的侧面磨去厚度,然后用螺母将内圈或外圈拧紧. 图b是在两个轴承的内,外圈之间都装有隔套,并使内隔套厚度比外隔套短2△,装配时用螺母拧紧. 缺点——重调间隙时必须把轴承从主轴上拆下,很不方便. 图示是用弹簧(沿圆周分布)来保持一个基本不变的预加载荷,轴承磨损后能自动补偿,且不受热膨胀影响. 缺点——只能承受单方向轴向力,另一方向的轴向力作用在弹簧上,因而刚度较差, 为了提高精度或结构上的需要,常通过调整预紧量用的螺母,隔垫,套筒,其他轴承或齿轮等传动件来推动轴承内圈. 其工作面应与主轴旋转中心线相垂直,否则在预紧时会使轴承歪斜,从而影响主轴的旋转精度. 常见的防松方法 图a用拧紧的两个螺母来防松 图b用紧定螺钉来防松 如果调整螺母的端面跳动对轴承内圈的精度影响不大,则可采用图c和图d所示的较为简单的方法.
小强出品 热电分公司企业标准XXXX ZCYS-2013XXXX- 滚动轴承入库验收标准
2013-5-30发布2013-5-30实施热电分公司发布XXXX
目录 1 目的 2 适用范围 3 引用文件及关联文件 4 术语定义和缩略语
5 执行程序 6 职责 评价表/《滚动轴承入库验收标准》执行情况检查附件：7． 1 目的 为了严格控制滚动轴承产品质量，规范滚动轴承验收方法，为采购滚动轴承的验收工 作提供指导依据，特制定本标准。 2 适用范围 适用于XX公司滚动轴承采购中，专业人员进行入库验收工作。由于市场上一些假冒产 品仿真程度非常高，靠常规的验收手段无法准确鉴定其真伪，当发生产品质量有疑问又无 法确定其真伪时，需委托有资质的权威机构进行鉴定并给出结论。另外，计划每年将XX公司采购轴承的所有品牌抽取5%的量进行权威鉴定。 3 引用文件及关联文件 3.1引用文件 《实用轴承手册》，辽宁科学出版社，2001.10 GBT307.1-2005滚动轴承、公差 GBT307.2-2005滚动轴承、公差的测量方法 GBT276-94滚动轴承深沟球轴承外形尺寸 GBT5868-2003滚动轴承安装尺寸 4 术语定义和缩略语 滚动轴承形式多样，不同的系列其游隙及各尺寸标准也不同，国家颁布的各类轴承标 准较多，并且几家知名品牌如瑞典SKF、德国FAG、日本NSK、美国TIMKEN、瓦轴ZWZ等，均有自己公司产品的尺寸标准，故本标准只提供滚动轴承验收的方法和部分标准。 深沟球轴承示意图

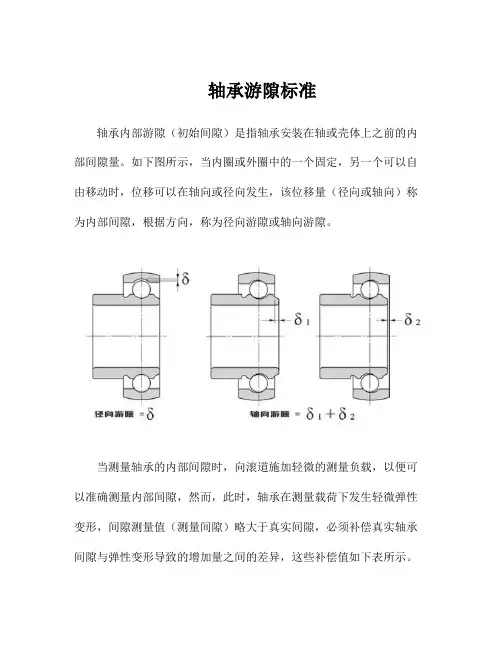

D-轴承公称外径，d-轴承公称内径，B-公称宽度 游隙：分为径向游隙和轴向游隙。 径向游隙：无外载荷作用时，一个套圈相对另一套圈从一个径向偏心极限位置，移向 相反极限位置的径向距离的平均值。． 轴向游隙：无外载荷作用时，一个套圈相对另一套圈，从一个轴向极限位置移向相反 的极限位置的轴向距离的平均值。 5 执行程序 5.1型号、包装验收 5.1.1查看型号是否符合要求，如果是进口轴承查看报关单、合格证和原产地证明是 否齐全。 5.1.2产品的包装无破损，防锈油覆盖均匀、充足。 5.2外观检查 5.2.1表面无脏污。 5.2.2轴承的滚动体及滚道表面是否有变色、伤痕、裂纹和凹痕、锈蚀和麻点、起皮 和折叠，整体应无伤痕或机械加工留下的毛刺，倒角均匀。 5.2.3保持架应不松散、无破损，与滚动体间隙不过大。检查铆钉头是否偏位、松动，焊接的位置是否正确，是否有焊接不牢的现象。 5.2.4钢印字体应凹下较深，不浮于表面，且非常清晰、不模糊。 5.3轴承外形尺寸检验，包括轴承的内、外径和宽度 5.3.1选取不同角度至少4个以上的点进行测量，可得出最小和最大直径，用以判断 圆度是否合格，在合格的基础上取平均值作为最终测量值。 5.3.2轴承与轴的配合一般要求有0.02mm-0.05mm的紧力，如有条件测得轴颈的尺寸 可加以判断。 5.3.3内径一般用内径百分表、内径千分尺或游标卡尺测量，外径一般用外径千分尺 或游标卡尺测量，宽度一般用游标卡尺测量。 5.4径向游隙的测量 应在轴承非预紧状态下测量，一般有3种测量方法：塞尺测量法、压铅丝法和千分表 测量法。 5.4.1用塞尺测量。确认滚动轴承最大负荷部位，在与其成180°的滚子与外圈之间 塞入塞尺，松紧相宜的塞尺厚度即为轴承径向游隙。这种方法广泛应用于调心轴承和圆柱滚子轴承。 5.4.2压铅丝法。 a、选取直径合适的铅丝，不宜过细和过粗，尤其不能过粗，因为铅丝过粗时，压缩 到一定程度就会产生非常大的反作用力，当滚子挤压过铅丝时，轴承内、外圈会 有微量的弹性变形导致数据不准确。同样的道理，一般只用单根铅丝进行测量， 不能将细铅丝缠成双股来测量。 b、测量径向游隙应在外圈上选取固定一个点，并选取多个滚子测得多组数据，分析 判断所得值数据是否合格，在合格的基础上取平均值作为最终测量值。双列轴承 同排滚子测得径向游隙一般误差不应大于0.03mm。 c、压铅丝时应保证轴承转动自由，内外圈无错位、偏斜。 5.4.3用千分表测量。将轴承垂直放置，千分表架在外圈垂直位置上，然后在180° 位置上垂直顶起滚动轴承外圈，千分表读数的变化量就是轴承的径向游隙。 5.5轴向游隙的测量 一般有2种测量方法：塞尺测量法和千分表测量法。
常见减速机轴承间隙调整方法总结 ——减速机维护检修心得论述 昆钢板带厂镀锌彩涂车间（651206）杨林华 摘要：减速机是工业企业中应用最为广泛的传动装置，而减速机中各轴的轴承间隙调整好坏是减速机能否持续稳定运行的关键。减速机运行一段时间后，由于各部件间相互的磨损，会导致轴承间隙的增大，为保证减速能持续稳定的工作，我们就要在减速机运行一定的时间后，对减速机的各轴轴承间隙进行调整。本文是着重从工作实践方面来阐述减速机在实际工作中轴系间间隙的调整问题，主要是从减速机轴承间隙调整的两种端盖形式来描述。减速机固定用的轴承端盖一般分为外装式和嵌入式两种。外装式端盖结构简单，但密封性能较好，调整轴承间隙时要打开箱盖，多用于固定不可调整间隙的轴承。使用外装式端盖固定轴承时，可用调整垫片调整轴承间隙及加强密封性能，装拆方便，但增加了轴段长度。嵌入式端盖，由于使用调整螺栓，调整方便，可用于固定可调间隙的轴承及密封要求高的减速机上。对轴承间隙调整的方法，本文都是从实际工作经验中加以总结。 关键词：减速机轴承间隙调整方法总结 减速机是工业企业中应用最为广泛的传动装置，而减速机中各轴的轴承间隙调整好坏又是减速机能否持续稳定运行的关键。减速机运行一段时间后，由于各部件间相互的磨损，会导致轴承间隙的增大，为保证减速能持续稳定的工作，我们就要在减速机运行一定的时间后，对减速机的各轴轴承间隙进行调整。以下是我多年从事设备维护检修工作以来，对减速机轴承间隙调整的一些简单实用的方法经验总结。 在减速机轴系固定方式一般采用轴系两端固定和轴系一端固定，一端游动两种方式。而两端固定方式一般又采用轴承端盖外装式及轴承端盖嵌入式两种。外装式端盖结构简单，但密封性能较好，调整轴承间隙时要打开箱盖，多用于固定不可调整间隙的轴承。使用外装式端盖固定轴承时，可用调整垫片调整轴承间隙及加强密封性能，装拆方便，但增加了轴段长度。嵌入式端盖，由于使用调整螺栓，调整方便，可用于固定可调间隙的轴承及密封要求高的减速机上。以下是对采用几种固定方式的减速机在调整轴承间隙的方法总结。 一、轴系两端固定方式：这种结构常采用端盖固定轴承外圈，结构简单，使用方便。在一般的齿轮减速机及轴承支承点跨距＜300㎜的蜗杆减速机中应用较为常见。（一）、外装式端盖的减速机的轴承间隙调整 采用外装式端盖固定轴承外圈的减速机，结构简单，使用方便。此种方式在减速机中被广泛采用。 在2004年5月23日早班上厂矿罗茨选矿车间3#皮带输送机在运行中，值班人员发现该设备JZQ850型减速机噪声较大，振动剧烈，值班人员向车间技术员汇报，车间立即组织相关人员到现场停机检查。经过检修钳工拆开观察孔检查，发现减速机各级轴上的齿轮都有不同程度的损坏，齿面上接触斑点已经有胶合现象；另外在检查中发现撬动各轴都有很大的窜动，说明减速机各轴轴承间隙都很大，超出了轴承规定的间隙使用范围。据查该设备减速机已经正常运行一年多时间了，其间虽进行了正常的润滑，但是没有对设备进行过其它方面的检查。从减速机以上的现象，我分析该减速机出现噪声大，振动剧烈的情况，主要是设备各部件配合值长期没有调整，长时间
小强出品 XXXX热电分公司企业标准 XXXX- ZCYS-2013 滚动轴承入库验收标准 2013-5-30 发布2013-5-30 实施 XXXX热电分公司发布
标准控制表
目录 1 目的 2 适用范围 3 引用文件及关联文件 4 术语定义和缩略语 5 执行程序 6 职责 7 附件：《滚动轴承入库验收标准》执行情况检查/评价表
1 目的 为了严格控制滚动轴承产品质量，规范滚动轴承验收方法，为采购滚动轴承的验收工作提供指导依据，特制定本标准。 2 适用范围 适用于XX公司滚动轴承采购中，专业人员进行入库验收工作。由于市场上一些假冒产品仿真程度非常高，靠常规的验收手段无法准确鉴定其真伪，当发生产品质量有疑问又无法确定其真伪时，需委托有资质的权威机构进行鉴定并给出结论。另外，计划每年将XX公司采购轴承的所有品牌抽取5%的量进行权威鉴定。 3 引用文件及关联文件 3.1 引用文件 《实用轴承手册》，辽宁科学出版社，2001.10 GBT307.1-2005 滚动轴承、公差 GBT307.2-2005 滚动轴承、公差的测量方法 GBT276-94 滚动轴承深沟球轴承外形尺寸 GBT5868-2003 滚动轴承安装尺寸 4 术语定义和缩略语 滚动轴承形式多样，不同的系列其游隙及各尺寸标准也不同，国家颁布的各类轴承标准较多，并且几家知名品牌如瑞典SKF、德国FAG、日本NSK、美国TIMKEN、瓦轴ZWZ等，均有自己公司产品的尺寸标准，故本标准只提供滚动轴承验收的方法和部分标准。 深沟球轴承示意图 D-轴承公称外径，d-轴承公称内径，B-公称宽度 游隙：分为径向游隙和轴向游隙。 径向游隙：无外载荷作用时，一个套圈相对另一套圈从一个径向偏心极限位置，移向相反极限位置的径向距离的平均值。
常见减速机轴承间隙调整 方法的总结 Prepared on 21 November 2021
常见减速机轴承间隙调整方法总结 ——减速机维护检修心得论述 昆钢板带厂镀锌彩涂车间（651206）杨林华 摘要：减速机是工业企业中应用最为广泛的传动装置，而减速机中各轴的轴承间隙调整好坏是减速机能否持续稳定运行的关键。减速机运行一段时间后，由于各部件间相互的磨损，会导致轴承间隙的增大，为保证减速能持续稳定的工作，我们就要在减速机运行一定的时间后，对减速机的各轴轴承间隙进行调整。本文是着重从工作实践方面来阐述减速机在实际工作中轴系间间隙的调整问题，主要是从减速机轴承间隙调整的两种端盖形式来描述。减速机固定用的轴承端盖一般分为外装式和嵌入式两种。外装式端盖结构简单，但密封性能较好，调整轴承间隙时要打开箱盖，多用于固定不可调整间隙的轴承。使用外装式端盖固定轴承时，可用调整垫片调整轴承间隙及加强密封性能，装拆方便，但增加了轴段长度。嵌入式端盖，由于使用调整螺栓，调整方便，可用于固定可调间隙的轴承及密封要求高的减速机上。对轴承间隙调整的方法，本文都是从实际工作经验中加以总结。 关键词：减速机轴承间隙调整方法总结 减速机是工业企业中应用最为广泛的传动装置，而减速机中各轴的轴承间隙调整好坏又是减速机能否持续稳定运行的关键。减速机运行一段时间后，由于各部件间相互的磨损，会导致轴承间隙的增大，为保证减速能持续稳定的工作，我们就要在减速机运行一定的时间后，对减速机的各轴轴承间隙进行调整。以下是我多年从事设备维护检修工作以来，对减速机轴承间隙调整的一些简单实用的方法经验总结。 在减速机轴系固定方式一般采用轴系两端固定和轴系一端固定，一端游动两种方式。而两端固定方式一般又采用轴承端盖外装式及轴承端盖嵌入式两种。外装式端盖结构简单，但密封性能较好，调整轴承间隙时要打开箱盖，多用于固定不可调整间隙的轴承。使用外装式端盖固定轴承时，可用调整垫片调整轴承间隙及加强密封性能，装拆方便，但增加了轴段长度。嵌入式端盖，由于使用调整螺栓，调整方便，可用于固定可调间隙的轴承及密封要求高的减速机上。以下是对采用几种固定方式的减速机在调整轴承间隙的方法总结。 一、轴系两端固定方式：这种结构常采用端盖固定轴承外圈，结构简单，使用方便。在一般的齿轮减速机及轴承支承点跨距＜300㎜的蜗杆减速机中应用较为常见。 （一）、外装式端盖的减速机的轴承间隙调整 采用外装式端盖固定轴承外圈的减速机，结构简单，使用方便。此种方式在减速机中被广泛采用。 在2004年5月23日早班上厂矿罗茨选矿车间3#皮带输送机在运行中，值班人员发现该设备JZQ850型减速机噪声较大，振动剧烈，值班人员向车间技术员汇报，车间立即组织相关人员到现场停机检查。经过检修钳工拆开观察孔检查，发现减速机各级轴上的齿轮都有不同程度的损坏，齿面上接触斑点已经有胶合现象；另外在
2、滚动轴承的主要尺寸与基本代号方法 2.1滚动轴承基本尺寸 对于轴承的主要尺寸，国际标准化组织（ISO）为保证国际上的互换性和生产中的经济性，已制定了统一的国际标准[ISO15、ISO355、ISO104]，分别对向心轴承、圆锥滚子、推力轴承的主要外形尺寸作了相应的规定，即对轴承的内径、外径宽度以及倒角尺寸进行了系列化、标准化，我国标准也等效采用了ISO标准的规定，对应的标准号分别为GB273.3--、GB273.1--、GB273.1--，装配倒角标准为GB274--。 主要尺寸标准化是指轴承轮廓尺寸，即内径、外径、宽度或高度以及倒角尺寸，对于内部尺寸，原则上不规定。 轴承尺寸的选择，一般是根据作用于轴承的负荷以及对轴承寿命与负荷容量（额定负荷）的要求来进行考虑的。 对于向心轴承（除圆锥滚子轴承外），针对各自标准内径规定了最大的8种外径尺寸，其系列为直径系列（7、8、9、0、1、2、3）顺序依次增大。 对于同一内径，外径组合（向心轴承），规定了最大8种宽度尺寸，其宽度系列（8、0、1、2、3、4、5、6）顺序依次增大。 对于公制圆锥滚子轴承，ISO355规定了相对于标准内径的直径系列分别以A、B、C、D、E、F、G表示，为外径依次增大，宽度尺寸分别以A、B、C、D、E 表示，为外径依次增大，此外还规定接触角的系列（1、2、3、4、5、6、7）接触角依次增大；我国标准规定的直径系列和宽度系列均为0、1、2、3。
GB/T272—93规定的轴承代号方法如下：2.2轴承代号排列规则表2.1
2.3基本代号排列规则：表2.2
2.4轴承内径代号
GB/T 27555-2011 滚动轴承带座外球面球轴承技术条件 GB/T 27559-2011 滚动轴承机床主轴用圆柱滚子轴承 GB/T 27560-2011 滚动轴承外球面球轴承铸造座技术条件 GB/T 25760-2010 滚动轴承滚针和推力球组合轴承外形尺寸 GB/T 25761-2010 滚动轴承滚针和角接触球组合轴承外形尺寸 GB/T 25762-2010 滚动轴承摩托车连杆支承用滚针和保持架组件 GB/T 25763-2010 滚动轴承汽车变速箱用滚针轴承 GB/T 25764-2010 滚动轴承汽车变速箱用滚子轴承 GB/T 25765-2010 滚动轴承汽车变速箱用球轴承 GB/T 25766-2010 滚动轴承外球面球轴承径向游隙 GB/T 25767-2010 滚动轴承圆锥滚子 GB/T 25768-2010 滚动轴承滚针和双向推力圆柱滚子组合轴承 GB/T 25770-2010 滚动轴承铁路货车轴承 GB/T 25771-2010 滚动轴承铁路机车轴承 GB/T 25772-2010 滚动轴承铁路客车轴承 GB/T 24604-2009 滚动轴承机床丝杠用推力角接触球轴承 GB/T 24605-2009 滚动轴承产品标志 GB/T 24608-2009 滚动轴承及其商品零件检验规则 GB/T 299-2008 滚动轴承双列圆锥滚子轴承外形尺寸 GB/T 300-2008 滚动轴承四列圆锥滚子轴承外形尺寸 GB/T 304.9-2008 关节轴承通用技术规则 GB/T 5859-2008 滚动轴承推力调心滚子轴承外形尺寸 GB/T 283-2007 滚动轴承圆柱滚子轴承外形尺寸 GB/T 292-2007 滚动轴承角接触球轴承外形尺寸 GB/T 5868-2003 滚动轴承安装尺寸 GB/T 304.3-2002 关节轴承配合 GB/T 290-2017 滚动轴承无内圈冲压外圈滚针轴承外形尺寸 GB/T 273.2-2018 滚动轴承外形尺寸总方案第2部分：推力轴承 GB/T 7813-2018 滚动轴承剖分立式轴承座外形尺寸 GB/T 307.4-2017 滚动轴承推力轴承产品几何技术规范（GPS）和公差值 GB/T 34884-2017 滚动轴承工业机器人谐波齿轮减速器用柔性轴承 GB/T 34891-2017 滚动轴承高碳铬轴承钢零件热处理技术条件 GB/T 34897-2017 滚动轴承工业机器人RV减速器用精密轴承 GB/T 12765-1991 关节轴承安装尺寸 GB/T 16643-2015 滚动轴承滚针和推力圆柱滚子组合轴承外形尺寸 GB/T 273.3-2015 滚动轴承外形尺寸总方案第3部分：向心轴承 GB/T 19673.1-2013 滚动轴承套筒型直线球轴承附件第1部分：1、3系列外形尺寸和公差 GB/T 19673.2-2013 滚动轴承套筒型直线球轴承附件第2部分：5系列外形尺寸和公差GB/T 308.1-2013 滚动轴承球第1部分：钢球 GB/T 4604.2-2013 滚动轴承游隙第2部分：四点接触球轴承的轴向游隙 GB/T 7217-2013 滚动轴承凸缘外圈向心球轴承凸缘尺寸 GB/T 16940-2012 滚动轴承套筒型直线球轴承外形尺寸和公差 GB/T 20057-2012 滚动轴承圆柱滚子轴承平挡圈和套圈无挡边端倒角尺寸
NSK轴承配合使用间隙的调整 即使是眼睛看不到的小尘埃，也会给NSK轴承带来坏影响。所以，要保持周围清洁，使尘埃不致侵入轴承。 在使用中给与轴承强烈冲击，会产生伤痕及压痕，成为事故的原因。严重的情况下，会裂缝、断裂，所以必须注意。 避免以现有的工NSK轴承具代替，必须使用恰当的工具。我们经常强调工具的重要性，是因为有太多的客户在安装中使用了错误的工具造成了轴承的损伤。 在轴上和轴承座中，轴承要求在径向、轴向和切线方向等三个方向固定其位置。径向和切向的定位通过对NSK轴承套圈的紧配合采实现，轴向定位只有在少数情况下采用紧配合；一般采用轴向限位零件，诸如端盖和挡圈等将轴向位置限定在游隙范围内。 选择配合时应着重注意以下四点： (1)轴承套圈圆周面应有良好支承且受力均匀，以减少变形，并可充分发挥轴承的承载能力。 (2)套圈在其配合表面中不能沿切线方向滑动，否则会损坏配合面。 (3)自由端轴承必须能与轴和轴承座孔的长度变化相适应，即必须具有适应轴向位置在一定范围内游动的能力。 (4)必须注意使轴承安装和拆卸简便，省工省时省开支。操作NSK轴承时，手上的汗会成为生锈的原因。要注意用干净的手操作，最好尽量带手套。 轴承的寿命是与保养和维护有着非常重要的关系，因为它关系到轴承寿命的长短，工作效率的高低。维护保养好所使用的NSK轴承，会带来不少的受益，比如说可以带来高的生产效率，生产出质量精密更高的产品，几次的维护可以延长寿命为你节省一次重新采购的费用。 1 调整垫片法： 在轴承端盖与轴承座端面之间填放一组软材料（软钢片或弹性纸）垫片；调整时，先不放垫片装上轴承端盖，一面均匀地拧紧轴承端盖上的螺钉，一面用手转动轴，直到轴承滚动体与外圈接触而轴内部没有间隙为止；这时测量轴承端盖与轴承座端面之间的间隙，再加上NSK轴承在正常工作时所需要的轴向间隙；这就是所需填放垫片的总厚度，然后把准备好的垫片填放在轴承端盖与轴承座端面之间，最后拧紧螺钉。 2 调整螺栓法： 把压圈压在轴承的外圈上，用调整螺栓加压；在加压调整之前，首先要测量调整螺栓的螺距，然后把调整螺栓慢慢旋紧，直到轴承内部没有间隙为止，然后算出调整螺栓相应的旋转角。例如螺距为1.5mm，轴承正常运转所需要的间隙，那么调整螺栓所需要旋转角为3600×0.15／l.5=360；这时把调整螺栓反转360，NSK轴承就获得0.5mm的轴向间隙，然后用止动垫片加以固定即可。 采用润滑脂润滑的流动轴承在运行1500小时后应更换润滑脂，加注的油量要适量，因为润滑脂太多或太少都会引起轴承发热，加油量一般掌握在轴承室容积的1/2～2/3为宜。
前言 本标准对应于ISO3290：1998《滚动轴承—球—尺寸和公差》，与ISO3290的一致性程度为非等效，主要差异如下： ——按照汉语习惯对一些编排格式进行了修改； ——将一些适用于国际标准的表述必为适用于我国标准的表述； ——在第5章中增加了5.1“材料和热处理”、5.6“残磁”、5.7“其他”的技术要求； ——增加了第6章“标志”、第7章“测量及检验方法”、第8章“检验规则”、第9章“包装及贮存”。 ——增加了附录C“成品钢球压碎载荷值”。 本标准代替GB/T308—1989《滚动轴承钢球》 本标准与GB/T308—1989相比，主要变化如下： ——增加了表面不平度和形状参数、波纹度的术语和定义（见3.5和3.5.2）； ——修改了表面粗糙度的定义，并且压缩了表面粗糙度R a的数值（见3.5.3和表3）——增加了优先采用的球公称直径表中的尺寸规格（见表1）； ——增加了G24级的公差级别（见5.3、表3、表4）； ——取消了各公差等级钢球所适用的尺寸范围表（1989年版的表4） ——修改了钢球硬度值（1989年版的5.4，本版的5.2、表2）； ——增加了钢球残磁限值的规定（见5.6、7.5）; ——增加了钢球裂纹的检查方法（见7.7）; ——修改了钢球表面粗糙度的测量方法（1989年版的6.2.3,本版的7.3）; ——修改了检测规则的内容（1989年的第7章，本版的第8章）； ——将“标志”内容单独作为一章（1989年版的8.1，本版的第6章）； ——修改了球形误差测量的附录（见附录B）； ——增加了“成品钢球压碎载荷值”（见附录C） 本标准的附录A、附录B、附录C为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（CSBTS/TC98）归口。 本标准起草单位：洛阳轴承研究所。 本标准主要起草人：马素青。 本标准所代替标准的历次版本发布情况为： ——GB308—1964、GB308—1977、GB308—1984、GB308—1989。
