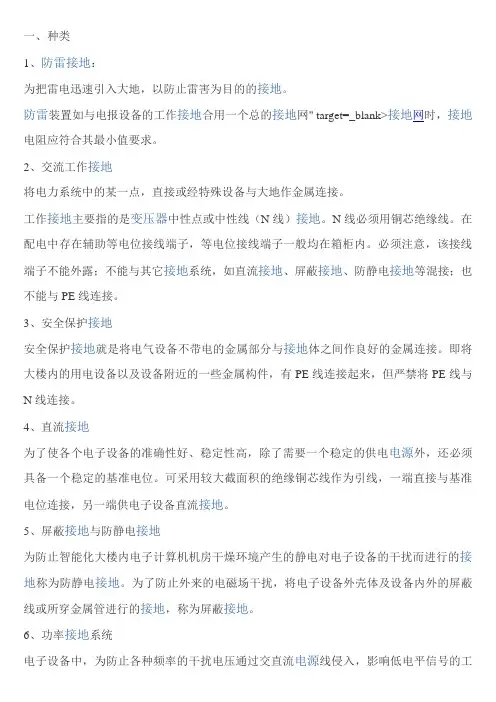

接地的种类除防雷接地外，还有交流工作接地、保护接地、直流接地、过电压保护接地、防静电接地、屏蔽接地等等。电子设备的接地方式有独立地和联合接地。独立地的接地电阻值除另有规定外，一般不大于4欧，并采用一点接地方式。电子设备接地宜与防雷接地系统共设，但其接地电阻不宜大于1欧。若与防雷地分设，两接地系统的距离不宜小于20米。

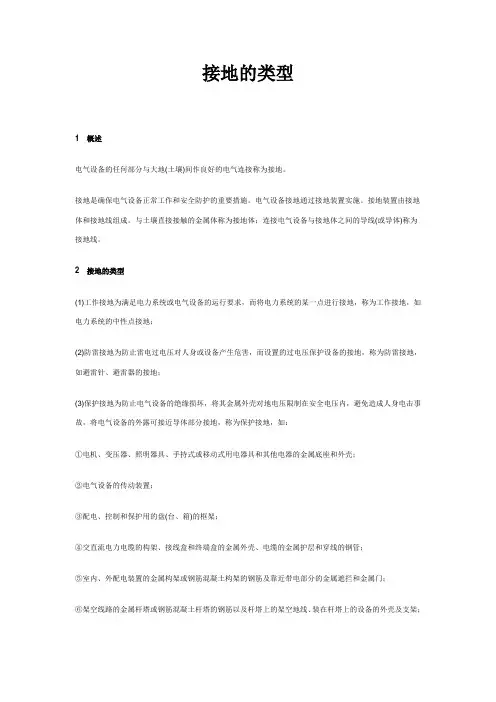

电力系统接地种类区分
周建民

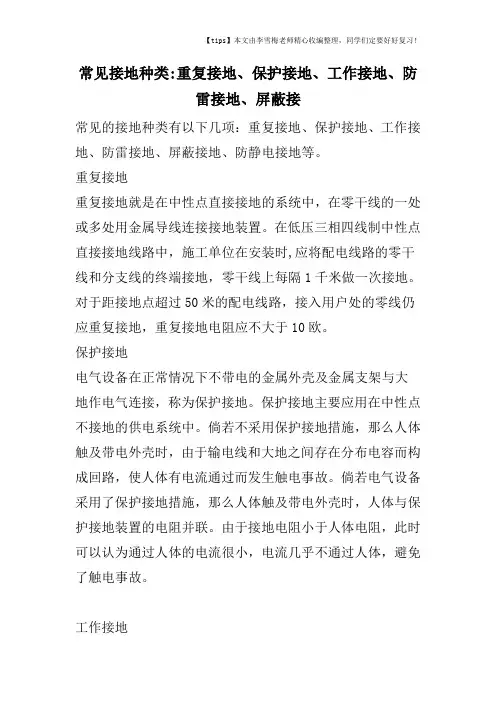

在电网系统中，供电企业在不同场合采取了工作接地、保护接地、重复接地、防雷接地四种接地措施。那么，它们之间有什么区别呢？
工作接地。在正常或事故情况下，为了保证电气设备可靠运行，而必须在电力系统中某一点进行接地，称为工作接地。此种接地可采取直接接地或经特殊装置接地。如变压器中性点的直接接地或经消弧线圈接地。
保护接地。为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架，同接地体之间做良好的连接，称为保护接地。如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地，将与带电部分相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统中的保护中性线相连接等。
重复接地。将中性线上的一点或多点与大地再次做金属连接，称为重复接地。如在三相四线制的中性线首端、分支点及沿线每1千米处和接户线处做的接地、与高压线路同杆架设的低压线路的中性线在共敷段首末段接地等。
防雷接地。为了防止人、畜、建筑物、架空线路等遭受雷击而做的接地，称为防雷接地。如与建筑物顶部避雷针及高压架空线路避雷线相连而做的接地等。
地与电（信号），这是一对形影不离的双胞胎。接地，通常是指用导体与大地相连。可在电子技术中的地，可能就与大地毫不相关，它只是电路中的一等电位面。如收音机、电视机中的地，它只是接收机线路里的一电位基准点。接地，在电力和电子技术中，既简单，又复杂，而且还必不可少。按接地的作用，可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号地等多种。在广电技术中，以上几种接地类型都会遇到。现就结合实际对某些接地技术问题作一阐述。
一．保护接地保护接地是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。按电力规定，凡采用三相四线供电的系统，由于中性线接地，所以应采用接零方式，而把设备的金属外壳通过导体接至零线上，而不允许将设备外壳直接接地。这在广电系统的配电房中的开关设备，中央空调机、发射机等电源开关设备和大耗电设备中尤为常见。在规划设计时，应从地网中引出接地母线至各设备上，再将机器外壳用导体连至接地母线上。值得指出的是：接地线应接在设备的接地专用端子上，
另一端最好使用焊接。有时设备外壳会麻手，这是由于交流漏电而设备外壳没接零造成的。一般可将电源插头拔出调换一下位置再插入即可解决。这在一些常移动的编录设备中，由于接零线常常被忽略，操作人员有的可能会双手同时接触接零和不接零的设备，就有可能发生上述现象。
二. 过压保护接地这是为防雷电而设置的接地保护装置。防雷装置最广泛使用的是避雷针和避雷器。避雷针通过铁塔或建筑物钢筋入地，避雷器则通过专用地线入地。避雷器每年雷雨季节来临之前须检验，以防失效。如我台的热线电话接入器遭雷击，就是因话线防雷器失效所致。在防雷引下线上，绝不要连接其他设备的地线，防雷引下线只能单独直接入地，否则雷电会通过引下线损坏其他设备。如某台卫星电视接收机曾数次遭雷击，其原困是馈线与房顶金属护栏摩擦而绝缘损坏，而金属护栏与避雷针引下体焊在一起，以至雷电窜入而击坏接收机。
三. 屏蔽地A,为防止电磁感应而对视、音频线的屏蔽金属外皮、电子设备的金属外壳、屏蔽罩、建筑物的金属屏蔽网（如测灵敏度、选择性等指标的屏蔽室）进行接地的一种防护措施。在所有接地中，屏蔽地最复杂，有种说不清，道不明的感觉。因为屏蔽本身既可防外界干扰，又可能通过它对外界构成干扰，而在设备内各元器件之间也须防电磁干扰，如大家熟知的中周外壳、电子管屏蔽罩就是例子。B,屏蔽不良、接地不当会引起干扰，这些干扰主要有：
1.交流干扰，这主要由交流电源引起。对交流干扰的防护，通常对电源进行滤波或在电源变压器初次级间加屏蔽层并接地。在大的杂散电磁场外，为防电磁干扰进行屏蔽接地十分必要。例如，我市新亚新商城开工典礼时，录扩设备附近有台变压器，其电磁场就干扰现场的录扩音。后通过把录扩设备屏蔽接地，解决了这一问题。
2.高频干扰。这类干扰来自各类无线发射台的变频或超变频信号，它们窜入电子设备后在机内得到非正常解调而形成声频干扰。信号频率越高，建筑物或设备的金属网孔眼就应越小，信号线屏蔽层的编织就应越密，否则将失去屏蔽作用。对频繁拔插的信号线，应防止屏蔽层在插头处松动和脱落。因有时仪器设备的屏蔽是通过信号线的屏蔽入地的（它们通过插头插座联接起来），若屏蔽脱落，则很容易造成干扰。如我在汕头某电子厂时，测试人员反应，卫星电视接收机中有时会有一种滋滋作声的干扰并影响图像质量。经跟踪观察，与飞机的经过有关，显然是澄海机场雷达信号的窜入并得到非正常解调所致。经分析查找，原来是信号线的屏蔽层在插头外脱落，使卫星电视接收机屏蔽没接地所致。
四. 信号地各种电子电路，都有一个基准电位点，这个基准电位点就是信号地。它的作用是保证电路有一个统一的基准电位，不致于浮动而引起信号误差。信号地的连接是：同一设备的信号输入端地与信号输出端地不能联在一起，而应分开；前级（设备）的输出地只有与后级（设备）的输入地相连。否则，信号可能通过地线形成反馈，引起信号的浮动。这在设备的测试中，信号地的连接尤其要引起注意。例如，本人在某电子公司工作时，质检部门反映卫星接收机质量测试结果不一。原来，质检部的测试仪器，有的外壳接地，有的外壳没接地（测试信号由信号中心传送至各部门），以致信号通过地回馈使测量结果不一致。后把所有接地的测试仪器设为不接地，这种现象就没有了。

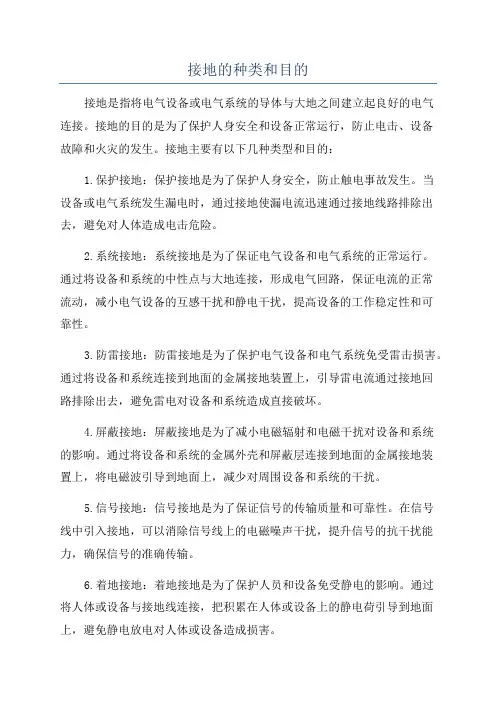

接地的种类和目的
1 安全接地
安全接地即将机壳接大地。一是防止机壳上积累电荷，产生静电放电而危及设备和人身安全；二是当设备的绝缘损坏而使机壳带电时，促使电源的保护动作而切断电源，以便保护工作人员的安全。
2 防雷接地
当电力电子设备遇雷击时，不论是直接雷击还是感应雷击，电力电子设备都将受到极大伤害。为防止雷击而设置避雷针，以防雷击时危及设备和人身安全。上述两种接地主要为安全考虑，均要直接接在大地上。
3 工作接地
工作接地是为电路正常工作而提供的一个基准电位。该基准电位可以设为电路系统中的某一点、某一段或某一块等。当该基准电位不与大地连接时，视为相对的零电位。这种相对的零电位会随着外界电磁场的变化而变化，从而导致电路系统工作的不稳定。当该基准电位与大地连接时，基准电位视为大地的零电位，而不会随着外界电磁场的变化而变化。但是不正确的工作接地反而会增加干扰。比如共地线干扰、地环路干扰等。为防止各种电路在工作中产生互相干扰，使之能相互兼容地工作。根据电路的性质，将工作接地分为不同的种类，比如直流地、交流地、数字地、模拟地、信号地、功率地、电源地等。上述不同的接地应当分别设置。
3.1 信号地
信号地是各种物理量的传感器和信号源零电位的公共基准地线。由于信号一般都较弱，易受干扰，因此对信号地的要求较高。
3.2 模拟地
模拟地是模拟电路零电位的公共基准地线。由于模拟电路既承担小信号的放大，又承担大信号的功率放大；既有低频的放大，又有高频放大；因此模拟电路既易接受干扰，又可能产生干扰。所以对模拟地的接地点选择和接地线的敷设更要充分考虑。
3.3 数字地
数字地是数字电路零电位的公共基准地线。由于数字电路工作在脉冲状态，
特别是脉冲的前后沿较陡或频率较高时，易对模拟电路产生干扰。所以对数字地的接地点选择和接地线的敷设也要充分考虑。
3.4 电源地
电源地是电源零电位的公共基准地线。由于电源往往同时供电给系统中的各个单元，而各个单元要求的供电性质和参数可能有很大差别，因此既要保证电源稳定可靠的工作，又要保证其它单元稳定可靠的工作。
3.5 功率地
功率地是负载电路或功率驱动电路的零电位的公共基准地线。由于负载电路或功率驱动电路的电流较强、电压较高，所以功率地线上的干扰较大。因此功率地必须与其它弱电地分别设置，以保证整个系统稳定可靠的工作。
4 屏蔽接地
屏蔽与接地应当配合使用，才能起到屏蔽的效果。比如静电屏蔽。当用完整的金属屏蔽体将带正电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量的负电荷，外侧出现与带电导体等量的正电荷，因此外侧仍有电场存在。如果将金属屏蔽体接地，外侧的正电荷将流入大地，外侧将不会有电场存在，即带正电导体的电场被屏蔽在金属屏蔽体内。
再比如交变电场屏蔽。为降低交变电场对敏感电路的耦合干扰电压，可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体，并将金属屏蔽体接地。只要设法使金属屏蔽体良好接地，就能使交变电场对敏感电路的耦合干扰电压变得很小。
接地的种类除防雷接地外，还有交流工作接地、保护接地、直流接地、过电压保护接地、防静电接地、屏蔽接地等等。电子设备的接地方式有独立地和联合接地。独立地的接地电阻值除另有规定外，一般不大于4欧，并采用一点接地方式。电子设备接地宜与防雷接地系统共设，但其接地电阻不宜大于1欧。若与防雷地分设，两接地系统的距离不宜小于20米。 电力系统接地种类区分 周建民 在电网系统中，供电企业在不同场合采取了工作接地、保护接地、重复接地、防雷接地四种接地措施。那么，它们之间有什么区别呢？ 工作接地。在正常或事故情况下，为了保证电气设备可靠运行，而必须在电力系统中某一点进行接地，称为工作接地。此种接地可采取直接接地或经特殊装置接地。如变压器中性点的直接接地或经消弧线圈接地。 保护接地。为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架，同接地体之间做良好的连接，称为保护接地。如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地，将与带电部分相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统中的保护中性线相连接等。 重复接地。将中性线上的一点或多点与大地再次做金属连接，称为重复接地。如在三相四线制的中性线首端、分支点及沿线每1千米处和接户线处做的接地、与高压线路同杆架设的低压线路的中性线在共敷段首末段接地等。 防雷接地。为了防止人、畜、建筑物、架空线路等遭受雷击而做的接地，称为防雷接地。如与建筑物顶部避雷针及高压架空线路避雷线相连而做的接地等。 地与电（信号），这是一对形影不离的双胞胎。接地，通常是指用导体与大地相连。可在电子技术中的地，可能就与大地毫不相关，它只是电路中的一等电位面。如收音机、电视机中的地，它只是接收机线路里的一电位基准点。接地，在电力和电子技术中，既简单，又复杂，而且还必不可少。按接地的作用，可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号地等多种。在广电技术中，以上几种接地类型都会遇到。现就结合实际对某些接地技术问题作一阐述。 一．保护接地保护接地是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。按电力规定，凡采用三相四线供电的系统，由于中性线接地，所以应采用接零方式，而把设备的金属外壳通过导体接至零线上，而不允许将设备外壳直接接地。这在广电系统的配电房中的开关设备，中央空调机、发射机等电源开关设备和大耗电设备中尤为常见。在规划设计时，应从地网中引出接地母线至各设备上，再将机器外壳用导体连至接地母线上。值得指出的是：接地线应接在设备的接地专用端子上，

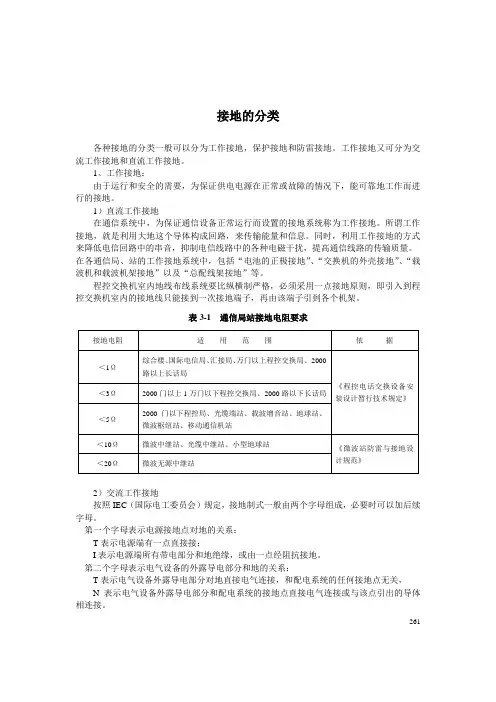

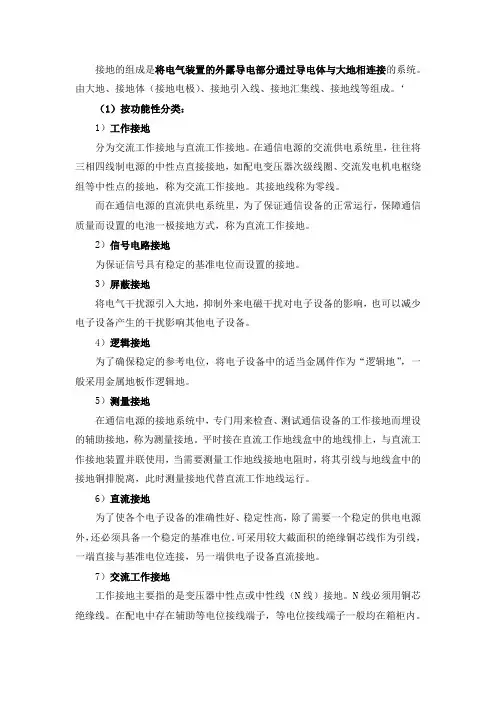

接地的分类 各种接地的分类一般可以分为工作接地，保护接地和防雷接地。工作接地又可分为交流工作接地和直流工作接地。 1、工作接地： 由于运行和安全的需要，为保证供电电源在正常或故障的情况下，能可靠地工作而进行的接地。 1）直流工作接地 在通信系统中，为保证通信设备正常运行而设置的接地系统称为工作接地。所谓工作接地，就是利用大地这个导体构成回路，来传输能量和信息。同时，利用工作接地的方式来降低电信回路中的串音，抑制电信线路中的各种电磁干扰，提高通信线路的传输质量。 在各通信局、站的工作接地系统中，包括“电池的正极接地”、“交换机的外壳接地”、“载波机和载波机架接地”以及“总配线架接地”等。 程控交换机室内地线布线系统要比纵横制严格，必须采用一点接地原则，即引入到程控交换机室内的接地线只能接到一次接地端子，再由该端子引到各个机架。 表3-1 通信局站接地电阻要求 261
2）交流工作接地 按照IEC（国际电工委员会）规定，接地制式一般由两个字母组成，必要时可以加后续字母。 第一个字母表示电源接地点对地的关系： T表示电源端有一点直接接； I表示电源端所有带电部分和地绝缘，或由一点经阻抗接地。 第二个字母表示电气设备的外露导电部分和地的关系： T表示电气设备外露导电部分对地直接电气连接，和配电系统的任何接地点无关， N表示电气设备外露导电部分和配电系统的接地点直接电气连接或与该点引出的导体相连接。 后续字母表示中性线和保护线之间的关系： C表示中性线N和保护线PE合并为PEN线， S表示中性线和保护线分开， C-S表示电源侧为PEN线，从某点分开为N及PE线。 根据以上的分法，安接地制式划分的配电系统有TN-S、TN-C、TN-C-S、TT、IT。 根据我国《低压电网系统接地形式的分类、基本技术要求和选用导则》的规定，低压电网系统接地的保护方式可分为：接零系统（TN 系统）、接地系统（TT系统）和不接地系统（IT系统）三类。 （1）TN－C系统 TN－C系统为三相电源中性线直接接地的系统，通常称为三相四线制电源系统，其中性线与保护线是合一的。如图3-1（a）所示。TN－C系统没有专设 262
接地的作用及分类 时间:2012-03-18来源:https://www.doczj.com/doc/041443020.html, 作者:电工之家 所谓接地，就是把设备的某一部分通过接地装置同大地紧密连接在一起。到目前为止，接地仍然是应用最广泛的并且无法用其他方法替代的电气安全措施之 一。不管是电气设备还是电子设备，不管是生产用设备还是生活用设备，不管是直流设备还是交流设备，不管是固定式设备还是移动式设备，不管是高压设备还是低压设备，也不管是发电厂还是用电户，都采用不同方式、不同用途的接地措施来保障设备的正常运行或是它们的安全。 一、接地的作用 接地的作用主要是防止人身遭受电击、设备和线路遭受损坏、预防火灾和防止雷击、防止静电损害和保障电力系统正常运行。 1.防止人身遭受电击 将电气设备在正常运行时不带电的金属导体部分与接地极之间作良好的金属连接，以保护人体的安全，防止人身遭受电击。 当电气设备某处的绝缘体损坏后外壳就会带电，由于电源中性点接地，即使设备不接地，因线路与大地间存在电容，此时人体接触到设备外壳时也会有电流流经人体;或者线路上某处绝缘不好，如果人体触及此绝缘损坏的电气设备外壳时，电流就会经人体而成通路，从而使人体遭受电击伤害。 有接地装置的电气设备，当绝缘损坏、外壳带电时，接地电流将同时沿着接地极和人体两条通路流过，此时，人体与接地极是并联的关系，流过每一条通路的电流值将与其电阻的大小成反比，接地极电阻越小，流经人体的电流也就越小。通常人体的电阻比接地极电阻大数百倍，所以流经人体的电流献出流经接地极的电流小数百倍。当接地电阻极小时，流经人体的电流几乎等于零，相当于接地极将人体短接，因此，人体就能避免触电的危险。 所以，不论施工还是运行，在一年中的所有季节，均应保证接地电阻不大于设计或规范中所规定的接地电阻值，以免发生电击伤害。 2.保障电气系统正常运行 电力系统接地一般为中性点接地，中性点的接地电阻很小，因此中性点与地间的电位差接近于零。当相线碰壳或接地时，其他两相对地电压， 在中性点绝缘
接地的种类及作用探讨 电化四段张彬 摘要：在供电系统运行中接地装置起着至关重要的作用。它不仅是电力系统的重要组成部分，而且还是人身安全及保护用电器的主要措施。在日益发生的自然雷害面前我们特别论述防雷的危害性、重要性、必要性。 关键词：供电系统接地防雷、电磁脉冲防护LEMP 电子(逻辑)接地 正文： 通过近一段时间在对现场设备及临时电网的维修与维护，发现许多问题的发生及一些最终的解决方法都是与接地有密切关系的，也让我彻底改变了从前对供电系统及用电设备接地不重视、有时候则有要不要没有关系的想法，让自己总是停留在一个业余者的角度上。通过认真地请教、查询资料等途径，来充实自己。在电力系统运行中接地装置起着至关重要的作用。它不仅是电力系统的重要组成部分，而且还是保护人身安全及用电器的主要措施。供电系统和电气设备的某一部分与大地做金属性的良好接触，称为接地。按接地的目的可分为：工作接地、保护接地、保护接零以及防雷接地。特别论述配电网接地制式与建筑物电气设备的电磁兼容问题；接地网的电阻值及接地网的结构在防雷中的作用；外部防雷和内部防雷两个子系统的放电过程；指出了接地技术中的宣传误导。 一、接地分类及作用 1、工作接地 在正常或异常情况下，为了保证正常且可靠地运行，必须将供电系统中的某点与地做可靠的金属连接，称为工作接地。如变压器的中性点与接地装置的可靠金属连接等。其作用：①降低人体的接触电压，在中性点对地绝缘的系统中，当一相接地，而人体又触及另一相时，人体将受到线电压，但对中性点接地系统，
人体受到的为相电压。②迅速切断故障设备。在中性点绝缘的系统中，一相接地时，接地电流仅为电容电流和泄漏电流，数值很小，不足以使保护装置动作以切断故障设备。在中性点接地系统中，发生碰地时将引起单相接地短路，能使保护装置迅速动作以切断故障。③减轻高压窜人低压的危险。 2、保护接地 在正常工作状态下，各种电器的外壳是不带电的。但由于某些原因，造成设备绝缘损坏后可能使外壳带电，人或动物一旦接触到这种外壳带电的设备就有触电的危险。为了防止这种现象出现时危及人身安全，将电器设备正常时不带电的金属外壳、配电装置的金属部分同大地做良好的电气连接，称作保护接地。图1，设备外壳不接地。当故障时，由于带电线路对地电容存在，将产生电容电流。又因为设备外壳与大地间的接触电阻较大，若忽略其分流作用，则故障电流将全部由地中经人体返回设备外壳。即人体中的电流为：Ir=Ijd。由于人触电的危害程度主要决定于通过人体的电流。人体最小的感觉电流工频约为1mA，直流约为5mA。当工频电流超过10mA时，手已难于摆脱电源；当超过50mA且触电时间超过15~30s，即可致命，所以，在绝缘损坏时，人碰触到电器设备外壳是很危险的。若要使人们触及绝缘损坏的电器设备外壳不遭受触电的危险，关键是减少设备外壳与大地间的接触电阻，使流过人体的电流在安全要求的允许范围内。保护接地的目的就在于此。如图2所示，采用保护接地后，流入人体的电流为：Ir=Ijd*rjd/（r r+r jd）。式中：Ijd----接地电流（A）；Ir----流入人体电流（A）； rjd----接地电阻（Ω）；r r----人体电阻（Ω）。由于人体电阻远大于接地电阻,则上式可以简化为：Ir= rjd/r r。流过人体的电流Ir与接地电阻rjd和接地电流Ijd成正比。因此，为了保证人身安全，应设法尽量减少接地电阻和故障电流的值。

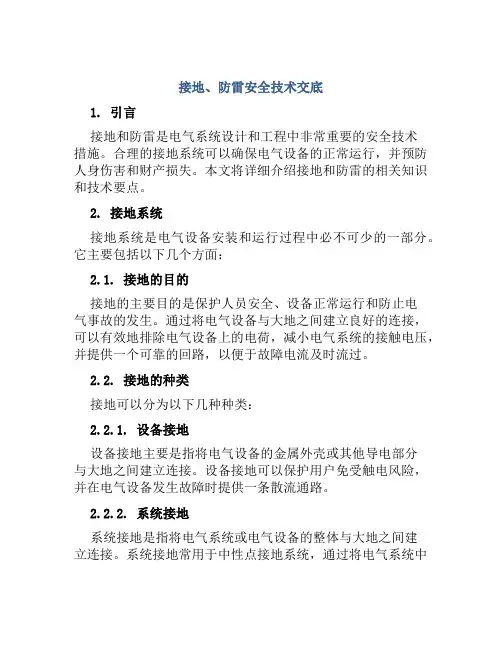

接地及分类 接地是种保护措施。接地分为防雷接地和保护接地 防雷上，接地是为了快速泄流。外部防直击防护要求快速接闪，就近接地，而内部防雷主要考虑的就是等电位问题。 用电上，接地是一种安全措施，以能实现保护电器及人员安全为目的。这个目的主要经由相线的保护装置来实现，当电线或者电器绝缘破损、碰壳等用电安全隐患发生时，相线经由地线构成回路，而这个接地短路电流过大，足够促使相线的保护装置（如空开）动作从而切断电源，以实现保护设备及人员安全。当然我们家庭里有些电器是不用专门接地的，如两孔插座的电器，一般来说，这种电器要嘛电压等级低（如充电器），要嘛本身具有用电安全措施（如电热毯）。 还有些设备，为了运行需要而接地，一般这个时候都需要单独做专用接地。 接地简单说是为了实现与大地达到零电位，但每一种接地都有一定要求，比如家庭里电器接地，发生漏电的时候为了促使相线上的装置动作，这要求足够的漏电电流，这时候根据欧姆定律，就要求接地达到一定的接地电阻，同理，很多工矿设备的保护其实也是要实现一定的接地电阻。 而象一些防静电、防直击雷、防雷电波侵入，都有相应的接地电阻要求。在一些情况下，我们还要考虑跨步电压和接触电压对人的伤害事故发生，这时候对接地网建设的要求就严格了，象大电流接地短路、直击雷泄流等情况，还得考虑接地材料的热稳定性能。从一些地网的使用性价比上，还要考虑接地材料的防腐性能。 再转回来说是不是所有房屋都要接地，其实这个问题就没多大意义了，从家庭来说，掌握安全的用电常识，及时排除用电隐患才是最重要的。再说下防雷，其实也是一样的，掌握防雷安全常识，才是最重要的。 保护接地没条件（不做接地时）的须在进线侧安装剩余动作电流漏电保护器，30毫安0.01秒动作的就可以
接地的分类和作用 接地的作用总的步说只有两种：保护人和设备不受损害；抑制干扰；抑制干扰接地在有的书中又叫工作接地，而前者又叫保护接地。 ①保护接地是将DCS中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。原因是DCS 的供电是强电供电（220V或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。此外，保护接地还可以防止静电的积聚。 保护接地即将高压设备的外壳与大地连接。一是防止机壳上积累电荷，产生静电放电而危及设备和人身安全。如电脑机箱的接地。二是当设备的绝缘损坏而机壳带电时，促使电源的保护动作而切断电源，以便保护工作人员的安全。三是可以屏蔽设备巨大的电场，起到保护作用。 ②工作接地是为了使DCS以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。机器逻辑地，也叫主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等电源的输出地。信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。 ·屏蔽接地（模人信号的屏蔽层的接地）。本安接地，是本安仪表或安全栅的接地。这种接地除了
抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。 它是为电路正常工作而提供的一个基准电位。这个基准电位一般设定为零。该基准电位可以设为电路系统中的某一点、某一段等。当该基准电位不与大地连接时，视为相对的零电位。但这种相对的零电位是不稳定的，它会随着外界电磁场的变化而变化，使系统的参数发生变化，从而导致电路系统工作不稳定。当该基准电位与大地连接时，基准电位视为大地的零电位，而不会随着外界电磁场的变化而变化。
电力系统接地分类详解 电力系统接地分类详解 在电力系统中，接地是用来保护人身及电力、电子设备安全的重要措施。通常我们将接地分为工作接地、系统接地、防雷接地、保护接地，用他们来保护不同的对象，这几种接地形式从目的上来说是没有什么区别的，均是通过接地接地导体将过电压产生的过电流通过接地装置导入大地，从而实现保护的目的。现代工厂在接地上都要求形成一张严密的网，而所有的被保护对象都挂在这个安全的接地网上，但不同的接地都需要从接地装置处的等电位点连接。 对于防雷接地，主要是通过将雷电产生的雷击电流通过接地网这一有效途径引入大地，从而对建筑物起到保护作用。一般有两种避雷方式供选择，其一是避雷针接地，其二是采用法拉第笼方式接地。它们是两种不同的防雷模式，它们在防雷原理上有显著的区别。避雷针的原理是空中拦截闪电、使雷电通过自身放电，从而保护建筑物免受雷击，避雷针的保护范围是从地面算起的以避雷针高度为滚球半径的弧线下的面积，对于法拉第笼，它认为避雷针的范围很小，而且在避雷针保护的空间内仍有电磁感应作用，而且避雷针附近是强的电磁感应区，有很大的电位梯度，在它周围有陡的跨步电压存在，在这一范围内的人们有生命危险，鉴于种种观点，现在的防雷接地系统中法拉第笼占有重要地位。实验证明，一个封闭的金属壳体是全屏蔽的，在雷电流通过时，是沿着壳体的外表面流入大地，而在壳体的内部没有感应电动势及磁通，即雷电流没有对内部的设备产生干扰效应。而法拉第笼下部的环状接地环、等电位均压网也避免了人在此等电位环境中被雷击的危险。 采用保护接地是当前低压电力网中的一种行之有效的安全保护措施。通常有两种做法，即接地保护和接零保护。将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接是电气工作的一个重点，也就是我们通常说的接地。将电气设备和用电装置的金属外壳与系统零线相接叫做接零。由于电力系统中采用保护接地，是我们对用电设备、金属结构及电子等设备采取的接地保护措施，这样就可以避免电器设备漏电、线路破损或绝缘老化漏电等漏电事故造成
电力系统接地分类详解及其特点 在电力系统中，接地是用来保护人身及电力、电子设备安全的重要措施。通常我们将接地分为工作接地、系统接地、防雷接地、保护接地，用他们来保护不同的对象，这几种接地形式从目的上来说是没有什么区别的，均是通过接地接地导体将过电压产生的过电流通过接地装置导入大地，从而实现保护的目的。现代工厂在接地上都要求形成一张严密的网，而所有的被保护对象都挂在这个安全的接地网上，但不同的接地都需要从接地装置处的等电位点连接。 对于防雷接地，主要是通过将雷电产生的雷击电流通过接地网这一有效途径引入大地，从而对建筑物起到保护作用。一般有两种避雷方式供选择，其一是避雷针接地，其二是采用法拉第笼方式接地。它们是两种不同的防雷模式，它们在防雷原理上有显著的区别。避雷针的原理是空中拦截闪电、使雷电通过自身放电，从而保护建筑物免受雷击，避雷针的保护范围是从地面算起的以避雷针高度为滚球半径的弧线下的面积，对于法拉第笼，它认为避雷针的范围很小，而且在避雷针保护的空间内仍有电磁感应作用，而且避雷针附近是强的电磁感应区，有很大的电位梯度，在它周围有陡的跨步电压存在，在这一范围内的人们有生命危险，鉴于种种观点，现在的防雷接地系统中法拉第笼占有重要地位。实验证明，一个封闭的金属壳体是全屏蔽的，在雷电流通过时，是沿着壳体的外表面流入大地，而在壳体的内部没有感应电动势及磁通，即雷电流没有对内部的设备产生干扰效应。而法拉第笼下部的环状接地环、等电位均压网也避免了人在此等电位环境中被雷击的危险。 采用保护接地是当前低压电力网中的一种行之有效的安全保护措施。通常有两种做法，即接地保护和接零保护。将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接是电气工作的一个重点，也就是我们通常说的接地。将电气设备和用电装置的金属外壳与系统零线相接叫做接零。由于电力系统中采用保护接地，是我们对用电设备、金属结构及电子等设备采取的接地保护措施，这样就可以避免电器设备漏电、线路破损或绝缘老化漏电等漏电事故造成的伤害。通过接地导体将可能产生的线路漏电、设备漏电及电磁感应、静电感应等产生的过电压通过接地回路导入大地，而避免设备等的损坏及保证人生的安全。有了接地保护，可以将漏电电流迅速导入地下，而实现此目的就是要求所有的用电设备、钢结构及电子、仪表设备都要与接地网可靠连接，简单而言，在电力系统中，接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地；二是为了人身和设备安全，如保护性接地和接零。虽然就接地的性质来说，还有重复接地，防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。而针对不同的供电系统，这些接地也有不同的选择。两种不同的保护方式使用的客观环境又不同，如果选择不当，不仅会影响对设备及人身的保护性能，还会影响电网的供电可靠性。对于不同供电方式所要求的接地系统也有区别，采取的保护措施也不同。 保护接地中的接零保护与接地保护有几个方面的不同。一是保护原理不同。接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。二是
建筑工程供电系统中的接地系统规介绍 一、建筑工程供电系统 建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不就是十分严格。国际电工委员会(IEC)对此作了统一规定,称为TT系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。下面内容就就是对各种供电系统做一个扼要的介绍。 (一)工程供电的基本方式 根据IEC规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT、TN与IT系统,分述如下。 (1)TT方式供电系统 TT方式就是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT系统。第一个符号T表示电力系统中性点直接接地;第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地,如图1所示。这种供电系统的特点如下。 图1 1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。但就是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。 2)当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT系统难以推广。 3)TT系统接地装置耗用钢材多,而且难以回收、费工时、费料。 现在有的建筑单位就是采用TT系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量,如图2所示。
图2 图中点画线框内就是施工用电总配电箱,把新增加的专用保护线PE线与工作零线N分开,其特点就是:①共用接地线与工作零线没有电的联系;②正常运行时,工作零线可以有电流,而专用保护线没有电流;③TT系统适用于接地保护占很分散的地方。 (2)TN方式供电系统 这种供电系统就是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN表示。它的特点如下。 1)一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很大,就是TT系统的5、3倍,实际上就就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。 2)TN系统节省材料、工时,在我国与其她许多国家广泛得到应用,可见比TT系统优点多。TN方式供电系统中,根据其保护零线就是否与工作零线分开而划分为TN-C与 TN-S等两种。 (3)TN-C方式供电系统 它就是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE表示,如图3所示。这种供电系统的特点如下。 图3 1)由于三相负载不平衡,工作零线上有不平衡电流,对地有电压,所以与保护线所联接的电气设备金属外壳有一定的电压。 2)如果工作零线断线,则保护接零的漏电设备外壳带电。
附录： 使用例1（三相3线式） （A）为高压电气设备外箱接地线。此时由于电路短，需要利用并钳住补足引线。 （B）为B种接地线，此时只要需要钳住接地线即可。 （C）为避雷针的接地线。此时由于电路短，需要利用并钳住补足引线。 （D）为D种接地线。此时只要需要钳住接地线即可。 （E）为等电位网接地线。此时只要需要钳住接地线即可。 ### 当线路短，且没有电动设备时，需要利用并钳住补足引线。此时，建议用补足引线连接插座的接地线（或B，C，D等接地线）和目标接地线，以便测试。 例2
### 注入用CT 和检出用CT 须钳住同一部位。 z 钳住变压器附近的三相线（同时钳住），或单相线，则可测试EB 接地电阻。 z 钳住负荷（如电动机）附近的三相线（同时钳住），或单相线，则可测试ED 接 地电阻。 例3．（停电时） 利用补足引线连接接地线和地线 地线 利用补足引线，尚不能引起共振时，也能测试多重接地电阻。此时，显示EA+ED 值。 例5．（等电位屏蔽网接地电阻） 等电位屏蔽网接地线接触不良时，显示值偏高。 例6．（空调等室外电气设备） 空调等室外电气设备接地电阻的测试： 此时，先不用补足引线测试ED 接地电阻。 此时所测接地电阻值R 如果非常高，或显示[OVER]，则表明线路没有引起共振，需要利用补足引线连接建筑物中的接地插座ED 接地线后再行测试。 ###设备电源处于OFF 时，请使之处于ON （增加静电电容量）
E1）的接地电阻。 例8．（多重接地） 单相3线和三相3线的电线铺于同一电线槽内时, 有可能构成环路(静电容量？ 处. 应测试EB处. 例9.(共同接地) 可测试单独接地和共同接地电阻 柱上变压器
石油化工仪表接地设计规范 关键词：石油化工仪表接地设计规范 1范围 本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。 本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地（以下简称：本安系统接地）、防静电接地和防雷接地。 本规范适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统（DCS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。改造设计可参照执行。 2接地分类 2．1保护接地 2．1．1 保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。仪表及控制系统的外露导电部分，正常时不带电，在故障、损坏或非正常情况时可能带危险电压，对这样的设备，均应实施保护接地。 2．1．2 低于36V供电的现场仪表，可不做保护接地，但有可能与高于36V电压设备接触的除外。 2．1．3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。 2．2 工作接地 2．2．1 仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。本规定中的工作接地，均指仪表及控制系统工作接地。 2．2．2 隔离信号可以不接地。这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。 2．2．3 非隔离信号通常以直流电源负极为参考点，并接地。信号分配均以此为参考点。 2．2．4 仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。 2．3本安系统接地 2．3．1 采用隔离式安全栅的本质安全系统，不需要专门接地。 2．3．2 采用齐纳式安全栅的本质安全系统则应设置接地连接系统。 2．3．3 齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。 2．4防静电接地 2．4．1 安装DCS、PLC、SIS等设备的控制室、机柜室、过程控制计算机的机房，应考虑防静电接地。这些室内的导静电地面、活动地板、工作台等应进行防静电接地。 2．4．2 已经做了保护接地和工作接地的仪表和设备，不必要另做防静电接地。 2．5防雷接地 2．5．1 当仪表及控制系统的信号线路从室外进入室内后，需要设置防雷接地连接的场合，应实施防雷接地连接。 2．5．2 仪表及控制系统防雷接地应与电气专业防雷接地系统共用，但不得与独立避雷
低压配电系统接地方式的分类 电源侧的接地称为系统接地，负载侧的接地称为保护接地。国际电工委员会（IEC ）标准规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。 1、IT系统 电源端带电部分对地绝缘或经高阻抗接地，用电设备金属外壳直接接地。IT系统示意图见下图：IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所，如煤矿、化工厂、纺织厂等, 也可用于农村地区。但不能装断零保护装置，因正常工作时中性线电位不固定，也不应设置零线重复接地。 2、TT系统 TT系统的示意图见下图。该系统电源中性点直接接地，用电设备金属外壳用保护接地线接至与 电源端接地点无关的接地级，简称保护接地或接地制。 当配电系统中有较大量单相220V用电设备，而线路敷设环境易造成一相接地或零线断裂，从 而引起零电位升高时，电气设备外壳不宜接零而采用TT系统。TT系统适用于城镇、农村居住区、 工业企业和分散的民用建筑等场所。当负荷端和线路首端旳装有漏电开关，且干线末端装有断零保护时，则可成为功能完善的系统。 3、TN系统
TN系统的电源端中性点直接接地，用电设备金属外壳用保护零线与该中心点连接，这种方式简称保护接零或接零制。按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式： （1）TN —C系统。在该系统中，工作零线和保护零线共用（简称PEN）,此系统习惯称为三相四线制系统。系统示意图如下： （2）TN —S系统。在该系统中，工作零线N和保护零线PE从电源端中性点开始完全分开, 此系统习惯称为三相五线制系统。示意图见下图： TN —C —S系统。在该系统中，工作零线同保护零线是部分共用的，此系统即为局部三相 五线制系统。系统示意图见图 5.10 —5.
接地分类 根据现行的国家标准《低压配电设计规范》(GB50054)的定义，将低压配电系统分为三种，即TN、TT、IT三种形式。其中，第一个大写字母T表示电源变压器中性点直接接地；I则表示电源变压器中性点不接地(或通过高阻抗接地)。第二个大写字母T表示电气设备的外壳直接接地，但和电网的接地系统没有联系；N表示电气设备的外壳与系统的接地中性线相连。 TN系统：电源变压器中性点接地，设备外露部分与中性线相连。TT系统：电源变压器中性点接地，电气设备外壳采用保护接地。 IT系统：电源变压器中性点不接地(或通过高阻抗接地)，而电气设备外壳电气设备外壳采用保护接地。 1、 TN系统 电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即TN-C系统、TN-S系统、TN-C-S 系统。下面分别进行介绍。 1.1、TN-C系统 其特点是：电源变压器中性点接地，保护零线(ＰＥ)与工作零线(N)共用。 (1)它是利用中性点接地系统的中性线(零线)作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。TN-C系统一般采用零序电流保护；
(2)TN-C系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥN线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥN，从而中性线N带电，且极有可能高于50V，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位； (3)TN-C系统应将ＰＥN线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。 由上可知，TN-C系统存在以下缺陷： (1)当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。当三相负载严重不平衡时，触及零线可能导致触电事故。(2)通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。 (3)对接有二极漏电保护开关的单相用电设备，如用于TN-C系统中其金属外壳的保护零线，严禁与该电路的工作零线相连接，也不允许接在漏电保护开关前面的PEN线上，但在使用中极易发生误接。 (4)重复接地装置的连接线，严禁与通过漏电开关的工作零线相连接。 TN-S供电系统，将工作零线与保护零线完全分开，从而克服了TN-C 供电系统的缺陷，所以现在施工现场已经不再使用TN-C系统。 1.2、 TN-S系统 整个系统的中性线(N)与保护线(ＰＥ)是分开的。 (1)当电气设备相线碰壳，直接短路，可采用过电流保护器切断电源；
电磁兼容中的接地技术 大连现代高技术公司郭云松张子东姚淳郭祥玉 摘要：讨论了电磁兼容中的接地技术，包括接地的种类和目的、接地方式、接地电阻的计算以及设备和系统的接地等。其主要目的在于提高电力电子设备的电磁兼容能力。 关键词：接地技术；电磁兼容；干扰 1 引言 接地技术最早是应用在强电系统（电力系统、输变电设备、电气设备）中，为了设备和人身的安全，将接地线直接接在大地上。由于大地的电容非常大，一般情况下可以将大地的电位视为零电位。后来，接地技术延伸应用到弱电系统中。对于电力电子设备将接地线直接接在大地上或者接在一个作为参考电位的导体上，当电流通过该参考电位时，不应产生电压降。然而由于不合理的接地，反而会引入了电磁干扰，比如共地线干扰、地环路干扰等，从而导致电力电子设备工作不正常。可见，接地技术是电力电子设备电磁兼容技术的重要内容之一，有必要对接地技术进行详细探讨。 2 接地的种类和目的 电力电子设备一般是为以下几种目的而接地： 2.1 安全接地 安全接地即将机壳接大地。一是防止机壳上积累电荷，产生静电放电而危及设备和人身安全；二是当设备的绝缘损坏而使机壳带电时，促使电源的保护动作而切断电源，以便保护工作人员的安全。 2.2 防雷接地 当电力电子设备遇雷击时，不论是直接雷击还是感应雷击，电力电子设备都将受到极大伤害。为防止雷击而设置避雷针，以防雷击时危及设备和人身安全。 上述两种接地主要为安全考虑，均要直接接在大地上。 2.3 工作接地 工作接地是为电路正常工作而提供的一个基准电位。该基准电位可以设为电路系统中的某一点、某一段或某一块等。当该基准电位不与大地连接时，视为相对的零电位。这种相对的零电位会随着外界电磁场的变化而变化，从而导致电路系统工作的不稳定。当该基准电位与大地连接时，基准电位视为大地的零电位，而不会随着外界电磁场的变化而变化。但是不正确的工作接地反而会增加干扰。比如共地线干扰、地环路干扰等。
低压配电系统的接地型式有IT、TT、TN－C、TN－S、TN—C—S五种 一、各种接地型式的优缺点及适应性 1、IT系统的优缺点及适应性 结线方式如图1。 IT系统的主要优点是：一、单线触电电流小，易于脱离，因而不易造成人身触电重伤、死亡事故；二、保护接地的保护效果很好，能切实起到接地保护作用；三、能抑制低压线路或高压线路落雷在配变上形成的正变换或逆变换电压； 四、对于高压两线一地运行电网，能避免（低压中性点不接地时）或抑制（低压中性点通过阻抗接地时）配变高压侧及台架绝缘击穿通过接地线入地而形成的反击（对低压电网）过电压。 IT系统的缺点主要是：（1）某相线接地后，其它相线对地电压升高3倍，中性线的对地电压升高到220V，此时将增加触电的可能性和危害程度；（2）低压电网雷击时，因雷电流难以泄漏而出现雷击过电压，造成低压电网的绝缘击穿；（3）高压线与低压线搭连或配变高低压绕组间绝缘击穿，会使低压电网出现危险的过电压造成绝缘击穿或伤亡事故． 为扬其长而避其短，IT系统适应于没有中性线输出的纯动力用电处所或中性线输出很短的混合用电的小自然村． 2、TT值统的优缺点及其适应性 TT系统的结线方式如图2所示． TT系统的主要优点是：（1）能拟制高压线与低压线搭连或配变高低压绕组间绝缘击穿时低压电网出现的过电压；（2）对低压电网的雷击过电压有一定的泄漏能力；（3）与低压电器外壳不接地相比，在电器发生碰壳事故时，可降低
外壳的对地电压，因而可减轻人身触电危害程度；（4）由于单相接地时接地电流比较大，可使保护装置（漏电保护器）可靠动作，及时切除故障。 TT系统的主要缺点是：一、低、高压线路雷击时，配变可能发生正、逆变换过电压；二、低压电器外壳接地的保护效果不及IT系统． TT系统适应于有中性线输出的单、三相没合用电的较大的村庄．加装上漏电保护装置，可收到较好的安全效果． 3、TN－C系统的优缺点及其适应住 TNC系统除具有TT系统中中性线直接接地的优点外，还因低压电器设备的外壳与中性线相接，当发生碰壳故障时，单相短路电流可使该电器的短路保护装置动作，及时切除故障设备而避免触电事故的发生．所以比 TT系统中电器外壳的接地保护的效果要好一些。其缺点是当发生中性线路时，可能使断路点下侧的所有接中性线的电器的外壳带电，因而增加人身触电的可能性。 TN－C系统的结线方式如图 3所示 TN－C系统的适用场所与TT系统基本相同。 4．TN－S系统的优缺点及适应性。 TN－S系统的结线方式如图4所示．
一、地的分类 工程师在设计电路时，为防止各种电路在电路正常工作中产生互相干扰，使之能相互兼容地有效工作。根据电路的性质，将电路中“零电位”———“地”分为不同的种类，比如按交直流分为直流地、交流地，按参考信号分为数字地（逻辑地）、模拟地，按功率分为信号地、功率地、电源地等，按与大地的连接方式分为系统地、机壳地（屏蔽地）、浮地。不同的接地方式在电路中应用、设计和考虑也不相同，应根据具体电路分别进行设置。 1 信号地 信号地（SG）是各种物理量的传感器和信号源零电位以及电路中信号的公共基准地线（相对零电位）。此处信号一般指模拟信号或者能量较弱的数字信号，易受电源波动或者外界因素的干扰，导致信号的信噪比（SNR）下降。特别是模拟信号，信号地的漂移，会导致信噪比下降；信号的测量值产生误差或者错误，可能导致系统设计的失败。因此对信号地的要求较高，也需要在系统中特殊处理，避免和大功率的电源地、数字地以及易产生干扰地线直接连接。尤其是微小信号的测量，信号地通常需要采取隔离技术。 2 模拟地 模拟地（AG）是系统中模拟电路零电位的公共基准地线。由于模拟电路既承担小信号的处理，又承担大信号的功率处理；既有低频的处理，又有高频处理；模拟量从能量、频率、时间等都很大的差别，因此模拟电路既易接受干扰，又可能产生干扰。所以对模拟地的接地点选择和接地线的敷设更要充分考虑。减小地线的导线电阻，将电路中的模拟和数字部分开，在PCB布线的时候，模拟地和数字地应尽量分开，最后通过电感滤波和隔离，汇接到一起。如图4-1所示。 3 数字地 数字地（DG）是系统中数字电路零电位的公共基准地线。由于数字电路工作在脉冲状态，特别是脉冲的前后沿较陡或频率较高时，会在电源系统中产生比较大的毛刺，易对模拟电路产生干扰。所以对数字地的接地点选择和接地线的敷设也要充分考虑。尽量将电路中的模拟和数字部分分开，在PCB布线的时候，模拟地和数字地应尽量分开，最后通过电感，汇接到一起.
建筑电气中常见接地类别及要求简析 摘要：本文对建筑电气中常见的接地类别进行了分类整理，详细介绍了保护性接地的形式、目的及要求，并简要介绍了功能性接地的形式及作用。 关键词建筑电气保护接地功能接地 前言 随着电力、电子技术的高速发展，诸如系统接地、工作接地、保护接地、功能性接地等术语在电气工程设计、施工及检测中频频出现，接地方法及要求似乎已被广大从业人员所了解、掌握。笔者在与相关人员的交流中发现，虽然接地这一术语已广为人知，但对接地不同类别及其原理、作用、要求还不甚了解。基于此，笔者在查阅大量资料基础上结合实践，尝试从下述几个方面与读者讨论接地的相关知识。 二、何谓接地 接地（earthing，grounding（US）），通常来讲可以理解为将电气系统或设备的导电部件通过接地导体、接地极与大地实现直接的物理连接，借助大地这个广义上的自然等电位体用以满足电气系统或设备的保护或功能性目的。接地简图如下图1示： 从接地目的上来说，可以简单将其分为保护性接地和功能性接地两类。不同接地目的，在接地的具体实现方法上可有不同，但对接地装置（接地导体和接地极的总和）而言，其要求基本一致，即： 根据GB 16895.3（表54.1、表54.2）以及具体设计要求，分别从接地极材料及尺寸、接地导体截面及两者的连接质量上加以考虑，使接地极既耐腐蚀又具有适当机械强度，接地电阻值符合标准及设计要求，以符合标准对接地保护可靠性，接地功能适用性的整体要求。 保护性接地及要求 保护性接地泛指为了电气安全目的，将一系统、装置或设备中的一点或多点进行接地。常见的保护性接地主要有防电击接地、防雷接地及防静电接地等形式，现逐一介绍如下： 防电击接地 防电击接地通常指防止间接电击而采取的接地保护措施，即将电气设备在正
供电系统中的接地分类 一、建筑工程供电系统 建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。国际电工委员会（IEC）对此作了统一规定，称为TT系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。下面内容就是对各种供电系统做一个扼要的介绍。 （一）工程供电的基本方式 根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。 （1）TT方式供电系统 TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地，如图1所示。这种供电系统的特点如下。 图1 1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。 2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。 3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。 现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图2所示。
图2 图中点画线框内是施工用电总配电箱，把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。 （2）TN方式供电系统 这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。它的特点如下。 1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。 2）TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和 TN-S等两种。 （3）TN-C方式供电系统 它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示，如图3所示。这种供电系统的特点如下。 图3 1）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。 2）如果工作零线断线，则保护接零的漏电设备外壳带电。

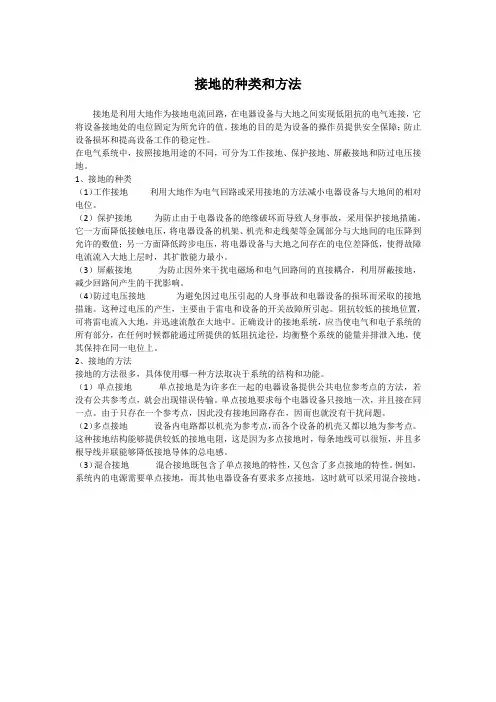

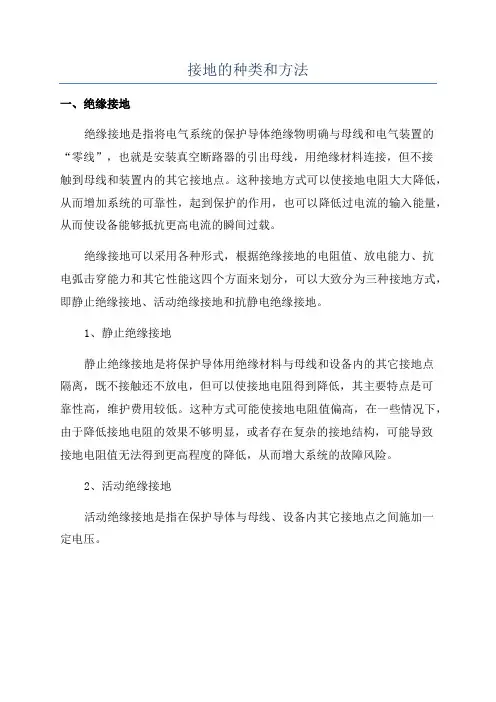

接地的种类和方法 接地是利用大地作为接地电流回路，在电器设备与大地之间实现低阻抗的电气连接，它将设备接地处的电位固定为所允许的值。接地的目的是为设备的操作员提供安全保障；防止设备损坏和提高设备工作的稳定性。 在电气系统中，按照接地用途的不同，可分为工作接地、保护接地、屏蔽接地和防过电压接地。 1、接地的种类 （1）工作接地利用大地作为电气回路或采用接地的方法减小电器设备与大地间的相对电位。 （2）保护接地为防止由于电器设备的绝缘破坏而导致人身事故，采用保护接地措施。它一方面降低接触电压，将电器设备的机架、机壳和走线架等金属部分与大地间的电压降到允许的数值；另一方面降低跨步电压，将电器设备与大地之间存在的电位差降低，使得故障电流流入大地上层时，其扩散能力最小。 （3）屏蔽接地为防止因外来干扰电磁场和电气回路间的直接耦合，利用屏蔽接地，减少回路间产生的干扰影响。 （4）防过电压接地为避免因过电压引起的人身事故和电器设备的损坏而采取的接地措施。这种过电压的产生，主要由于雷电和设备的开关故障所引起。阻抗较低的接地位置，可将雷电流入大地，并迅速流散在大地中。正确设计的接地系统，应当使电气和电子系统的所有部分，在任何时候都能通过所提供的低阻抗途径，均衡整个系统的能量并排泄入地，使其保持在同一电位上。 2、接地的方法 接地的方法很多，具体使用哪一种方法取决于系统的结构和功能。 （1）单点接地单点接地是为许多在一起的电器设备提供公共电位参考点的方法，若没有公共参考点，就会出现错误传输。单点接地要求每个电器设备只接地一次，并且接在同一点。由于只存在一个参考点，因此没有接地回路存在，因而也就没有干扰问题。 （2）多点接地设备内电路都以机壳为参考点，而各个设备的机壳又都以地为参考点。这种接地结构能够提供较低的接地电阻，这是因为多点接地时，每条地线可以很短，并且多根导线并联能够降低接地导体的总电感。 （3）混合接地混合接地既包含了单点接地的特性，又包含了多点接地的特性。例如，系统内的电源需要单点接地，而其他电器设备有要求多点接地，这时就可以采用混合接地。
