塑料知识
塑料注塑成型故障排除
不良现象的原因及处理办法
1.充填不足

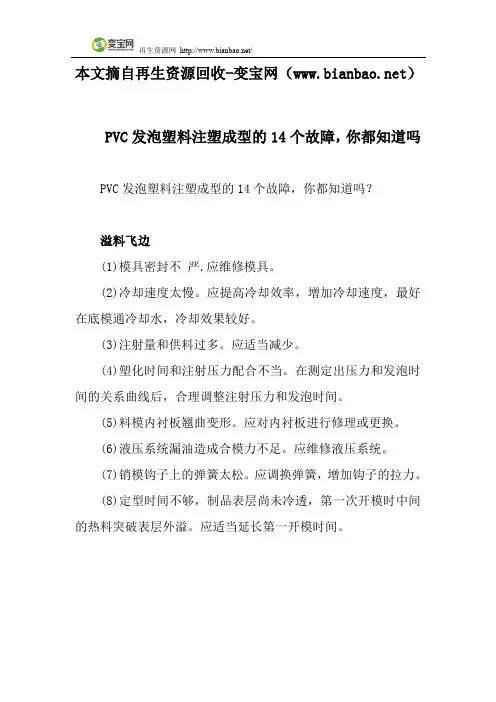

2.溢料
3.气孔
4.波纹
5.银条纹
6.表面晕喑
7.融合线
8.气泡
9.黑条纹及烧痕10.龟裂11.离模溢料
12.弯曲13.脱模不良14.直浇口的脱模不良15.材料的叠边不良

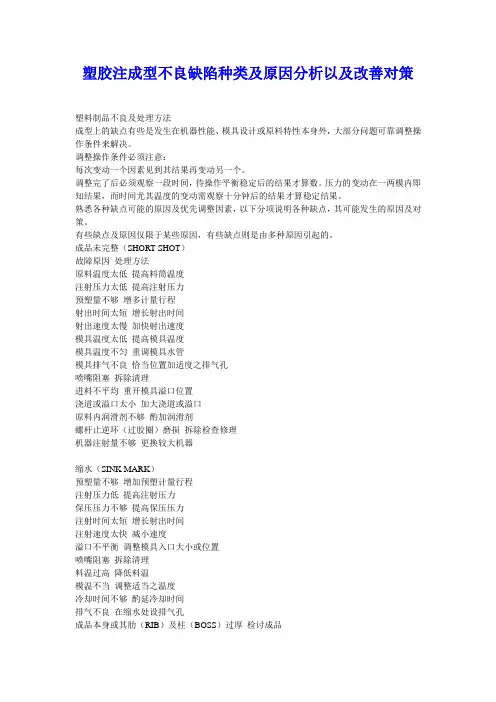

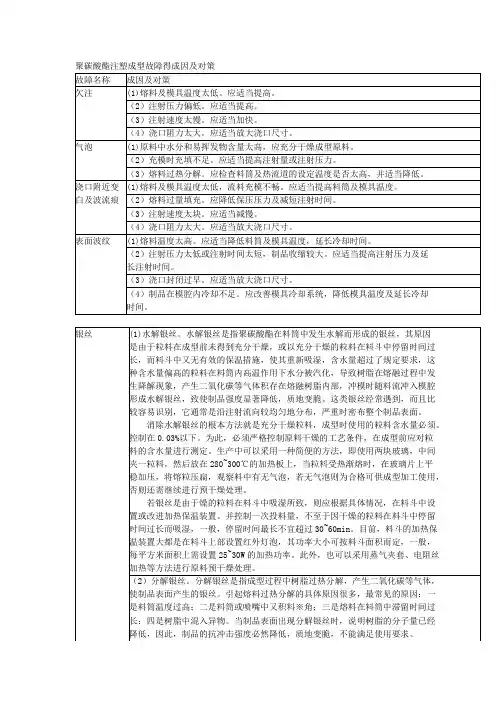

不良现象及其原因处理办法
１、充填不足
[1] 成形品的体积过大i)要使用成形能力大的成形机。ii)使用成形多数个成品的模具时，
要关闭内腔。
[2] 流道、浇口过小i)扩展流道或浇口。ii)放快射出速度。iii)增强射出压力。
[3] 喷头温度低 i)喷射空气，以排出冷却的材料。ii)升高材料的温度。iii)改用大型喷头。
[4] 材料的温度或者射出压力低i)升高材料的温度。ii)增强射出压力。iii)添加外部润滑。
[5] 内腔里的流体流动距离过长 i)设置冷余料洼坑。ii)升高材料的温度。
[6] 模具温度低了 i)升高模具温度。ii)放快射出速度。iii)增强射出压力。
[7] 射出速度慢了i)加快射出速度。ii)升高材料的温度。
[8] 材料的供给量过少 i)如属螺桨式装置，增加增塑量；而采用柱塞方式时，则增加从料
斗落下的数量。ii)减少外部润滑，改进螺桨的加工条件。
[9] 排气不良放慢射出速度。ii)将填充不良的位置改为镶件结构或在模具上加设排气槽。
iii)改变胶口的位置iiii)改变成形品的厚度。
2、溢料
[1]锁模力不足 i)加强锁模力。ii)降低射出压力。iii)改用大型成形机。
[2] i)确实调整好连杆。 i)补修导推杆或导钉梢的部位ii)修正模具安装板。增加支
撑柱。iii)使用轨距联杆的强度足够的成机i)确实做好模具面的贴合。
[3]模具面的杂质i)除去杂物
[4]i)使用大型成形机。
[5]i)降低材料的温度。ii)放慢射出速度。
[6]材料供给量过剩i)调整好供给量。
[7]射出压力高i)降低射出压力。ii)降低材料的温度
3气孔
在材料为充分干燥时，是挥发物或空气所致；大多时候发生在产品胶厚的位置，实际是材料的收缩引起的真空气泡
[1] i)将流道或浇口扩展。ii)增强射出压力。
[2] 成形品的壁厚差大i)尽量使壁厚度要均匀。ii)要使壁厚差不显著。
[3] 材料的温度高i)降低材料的温度。ii)要改进发生气孔的部位的冷却条件。
[4] 离浇口的流动距离长i)增强射出压力。ii)加快射出速度。iii)在成形品上设置棱或厚层部位。
[5] 脱模过早i)延长冷却时间。
[6] 射出压力低i)增强射出压力。
[7] i)延长冷却时间。ii)降低模具温度。
[8] 保压不充分i)延长保压时间。ii)增强保压压力。
4 波纹
[1]材料流动不畅 i)升高材料的温度。ii)换用流动性高的材料。iii)增强射出压力。iiii)设定冷料
井。加速射出速度。
[2]模具温度低i)采用热油机或热水机提高模温。
[3]进浇口过小i)加大进浇口。ii)升高材料的温度。
5 银条纹
[1] i)使材料充分干燥。ii)使用料斗式装载机。
[2]材料的温度过高i)降低材料的温度。ii)放慢射出速度。
[3]模具温度低i)升高模具温度。
[4]排气不良i)在模具耦合面加上排气用的条缝。ii)放宽模具与推挺钉梢的间隙。iii)设置真空
排气结构间隙
[5] i)放大浇口或流道。ii)消除急剧的壁厚差现象。iii)将耦合部位加
圆，防止乱流现象的产生。iiii)降低注射速度和注射压力。
[6]模具面上的水分或挥发成分防止模具被过分冷却。ii)减少润滑剂或脱模剂。
[8]混入夹杂的材料i)严格材料的管理。
[9] i)降低旋转数。ii)升高增塑中的背压。
6.表面晕暗
[1] 润滑或挥发成分过多i)材料要干燥好。ii)减少润滑剂。iii)升高材料的温度。
[2]i )升高模具温度。i)减少使用量。
7 融合线------实际是2股或多股材料汇合时，材料的融合线。与材料汇合时，材料的粘度有很大的关系。从理论上讲，材料的汇合肯定会产生融合线，只是明显程度的不同而已。
[1]材料的温度 i)升高材料的温度。和使用较高的模具温度。ii)加速射出速度。iii)增强射出压
力。
[2]改用圆形或扇形进胶口。增加胶口的数量。ii)扩大浇口iii)更改浇口位置，
使融合线的位置改变。
[3]材料里的挥发成分或脱模剂过多 i材料要干燥好ii)减少脱模剂，在材料的汇合处增加排
气槽。iii)改善内腔里的排除条件
[4]材料的凝固快 i)升高材料的温度ii)升高模具温度iii)增强射出压力
[5]成形品的设计不良 i )加速射出速度 )设置余料洼坑i)在融合部位设棱ii)加厚成形品的壁
层
8 气泡------在材料为充分干燥时，是挥发物或空气所致；大多时候发生在产品胶厚的位置，实际是材料的收缩引起的真空气泡
[1]浇口或流道过小i)扩大浇口或流道ii)将进胶位置改到容易产生收缩或气泡的位置。iii)提高
模具的温度。
[2]射出压力低i)增强射出压力ii)延长保压时间
[3] i)充分干燥好材料
[4]成形品的设计不良 i)消除壁厚的剧变部位ii)增强保压时的压力
[5]排气不良 i）在容易产生捕捉空气的部位设置推挺钉ii)实行真空排气
9 黑条纹及烧痕------实际是材料受到高温、高压的作用出现分解烧焦的现象。
[1]材料过热 i)降低材料的温度ii)缩短成形周期iii)使用小型成形机．
[2] i )减少螺桨的旋转数 i)消除炮筒内螺杆和炮筒的伤痕ii)消除螺桨的伤痕iii)
检查螺杆止流环是否有破损
[3]模具的设计不良 .浇口小。排气不良 i)扩大浇口ii)放慢射出速度iii)扩大推挺钉与模具
的间隙iii)在模具耦合面加上排气用的条缝
10.龟裂－－－－－－实际是材料由无规则状态被注塑成型为特定形状时，内部的分子结构产生的内应力所致。
[1]射出压力过强
[2]材料的流动不畅
[3]
[4]
[5]保压的调整不良
[6]
[7]
11.离模溢料------
[1]
[2]
[3]材料的温度低
[4]模具温度低
12.弯曲------实际是材料的收缩不均匀导致。
[1]冷却不充分
[2]直浇口的脱模不良
[3]冷却不均匀
[4]射出压力不适宜
[5]浇口位置不适当
[6]模芯偏倚
[7]
13 脱模不良
[1]射向压力高
[2]
[3]模具的设计不良○ 来自模芯的通气不良○
14 直浇口的脱模不良
[1]模具的安装不良
[2]直浇口的形状不良
15 材料的叠边不良
[1]料斗的落料不佳
[2]粉碎的回收材料拌入量过多
[3]外部润滑剂过剩
i )采用真空排气法i)减弱射出压力i)升高材料的温度ii)使用模具机提高模具温度iii)避免急剧的壁厚变化i )将边角部分加圆i)改变推挺钉的位置ii)将模具分割为三块i)扩大推挺钉与模具的间隙ii)将模具分割为三块iii)采用压缩空气脱模方法i)减少保压压力ii)缩短保压时间iii)使用浇口阀i )喷头上使用单向阀i)进行成形品的退火后处理，对于有金属镶件的塑料成型，需预先加热镶件。i)不用侵蚀性溶剂擦拭内腔，洗涤嵌衬 i)修正浇口，使之向料薄方向流去ii)扩大浇口的断面积iii)改为翼片浇口i)减慢射出速度i)升高材料的温度i)升高模具温度 i)延长冷却时间ii)降低模具温度i)请参阅"直浇口的脱模不良"一节i)尽量使成形品的壁厚均匀ii)减少型腔与模蕊温差，产品会向温度偏高的模具方向弯曲变形。iii)缩小棱i )修正冷却水槽沟i)调到弯曲最小的压力，同时注意分段压力对产品变形影响。i)设置到薄层部位i)修正模蕊ii)改为多点浇口i)改为多点浇口ii)扩大浇口 i)减弱射出压力。ii)降低材料的温度iii)降低模具温度。i)升高内腔一侧的模具温度，降低模蕊一侧的温度。i)扩大推挺钉与模具的间隙。ii)使用脱模剂。iii)实行压缩空气脱模。i)降低射出压力。ii)改造模具。i)消除喷孔与直浇口孔的误差。i)扩大直浇口。ii)扩大直浇口的锥形角度。ii直浇口基层部位大时，要使冷却灵敏。i)i )在喷头与直浇口推杆之间插入热板。 i)为料斗配上震荡器螺桨滤清器。ii)增多外部润滑剂。i)同上。ii)筛选粉状物。i)减少润滑剂的数量。ii)采用二轴螺桨式射出成形机。

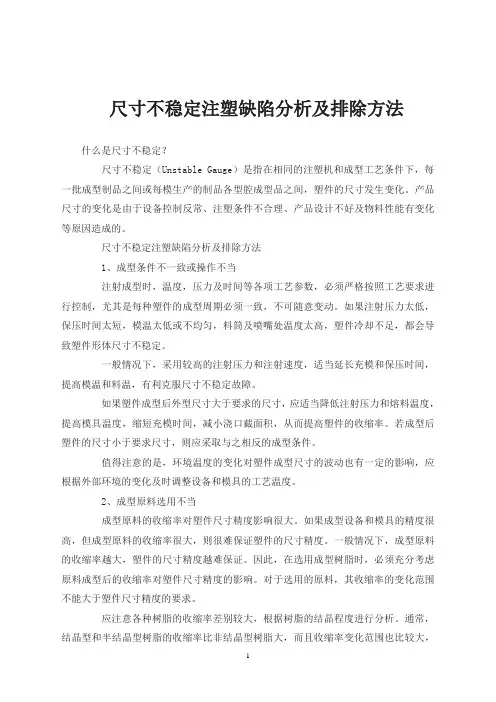

塑料制品的尺寸精度等级SJ1372-78
公称尺寸精度等级
1 2 3 4 5 6 7 8
公差数值
-3 0.04 0.06 0.08 0.12 0.16 0.24 0.32
0.48
>3-6 0.05 0.07 0.08 0.14 0.18 0.28 0.36
0.56
>6-10 0.06 0.08 0.10 0.16 0.20 0.32 0.40
0.64
>10-14 0.07 0.09 0.12 0.18 0.22 0.36 0.44
0.72
>14-18 0.08 0.10 0.12 0.20 0.26 0.40 0.48
0.80
>18-24 0.09 0.11 0.14 0.22 0.28 0.44 0.56
0.88
>24-30 0.10 0.12 0.16 0.24 0.32 0.48 0.64
0.96
>30-40 0.11 0.13 0.18 0.26 0.36 0.52 0.72
1.0
>40-50 0.12 0.14 0.20 0.28 0.40 0.56 0.80
1.2
>50-65 0.13 0.16 0.22 0.32 0.46 0.64 0.92
1.4
>65-85 0.14 0.19 0.26 0.38 0.52 0.76 1.0
1.6
>80-100 0.16 0.22 0.30 0.44 0.60 0.88 1.2
1.8
>100-120 0.18 0.25 0.34 0.50 0.68 1.0 1.4
2.0
>120-140 0.28 0.38 0.56 0.76 1.1 1.5
2.2
>140-160 0.31 0.42 0.62 0.84 1.2 1.7
2.4
>160-180 0.34 0.46 0.68 0.92 1.4 1.8
2.7
>180-200 0.37 0.50 0.74 1.0 1.5 2.0
3.0
>200-225 0.41 0.56 0.82 1.1 1.6 2.2
3.3
>225-250 0.45 0.62 0.90 1.2 1.8 2.4
3.6
>250-280 0.50 0.68 1.0 1.3 2.0 2.6
4.0
>280-315 0.55 0.74 1.1 1.4 2.2 2.8
4.4
>315-355 0.6 0.82 1.2 1.6 2.4 3.2 4. 8
>355-400 0.65 0.9 1.3 1.8 2.6 3.6 5. 2
>400-450 0.70 1.0 1.4 2.0 2.8 4.0 5. 6
>450-500 0.80 1.1 1.6 2.2 3.2 4.4 6. 4
注：1、本标准的精度等级分成1-8共8个等级。
2、本标准只规定公差，而基本尺寸的上下偏差可按需要分配。
3、未注公差尺寸，建议采用本标准8级精度公差。
4、标准测量温度18-22度，相对湿度60％-70％（在制品成形24H后测量）。
塑料制品精度等级的选用
类别材料名称建议采用的精度等级
高精度一般精度低精度
1 PS/ABS/PMMA/PC/聚砜/聚苯醚/酚醛塑料粉/氨基塑料粉/30％玻璃纤维增强塑
料 3 4 5
2 PA6/PA66/PA610/PA9/PA1010/硬PVC/氯化聚醚 4 5 6
3 POM/PP/HDPE 5 6 7
4 LDPE/软PVC 6 7 8
塑料原料性能简介
ABS塑料
(丙烯腈-丁二烯-苯乙烯)
英文名称:Acrylonitrile Butadiene Styrene
比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃ 2小时
物料性能1、综合性能较好,冲击强度较高,化学稳定性,电性能良好.2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件.
成型性能 1. 无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时.2.宜取高料温,高模温,但料温过高易分解(分解温度为>270度对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度.3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。
PS塑料
(聚苯乙烯)
英文名称olystyrene
比重:1.05克/立方厘米成型收缩率:0.6-0.8% 成型温度：170-250℃干燥条件：---
物料性能电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,.强度一般,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂. 适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件.
成型性能 1.无定形料,吸湿小,不须充分干燥,不易分解,但热膨胀系数大,易产生内应力.流动性较好,可用螺杆或柱塞式注射机成型.2.宜用高料温,高模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔.变形.3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件.脱模斜度大,顶出均匀.塑件壁厚均匀,最好不带镶件,如有镶件应预热.
PMMA塑料(有机玻璃)
(聚甲基丙烯酸甲脂)
英文名称olymethyl Methacrylate
比重:1.18克/立方厘米成型收缩率:0.5-0.7% 成型温度：160-230℃干燥条件：70-90℃ 4小时
物料性能透明性极好,强度较高,有一定的耐热耐寒性,耐腐蚀,绝缘性良好,综合性能超过聚苯乙烯,但质脆,易熔于有机溶剂,如作透光材料,其表面硬度稍低,容易擦花. 适于制作透明绝缘零件和强度一般的零件.
成型性能 1.无定形料,吸湿大,需干燥,不易分解,流动性中等,易发生填充不良,粘模,收缩,熔接痕等.2.宜高压注射,在不出现缺陷的条件下取高料温,高模温,以增加流动性,降低内应力,改善透
明性及强度.模具浇注系统表面应光洁,脱模斜度大,顶出均匀.同时设排气口,以防出现起泡.
POM塑料
(聚甲醛)
英文名称olyoxymethylene(Polyformaldehyde)
比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃ 2小时
物料性能综合性能较好，强度、刚度高，减磨耐磨性好，吸水小，尺寸稳定性好，但热稳定性差，易燃烧，在大气中暴晒易老化。适于制作减磨耐磨零件,传动零件,以及化工,仪表等零件
成型性能 1.结晶料,熔融范围窄，熔融和凝固快，料温稍低于熔融温度即发生结晶。流动性中等。吸湿小，可不经干燥处理。2.摩擦系数低，弹性好，塑件表面易产生皱纹花样的表面缺陷。
3.极易分解，分解温度为240度。分解时有刺激性和腐蚀性气体发生。故模具钢材宜选用耐腐蚀性的材料制作。
PP塑料
(聚丙烯)
英文名称olypropylene
比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃干燥条件：---
物料性能密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆,不耐模易老化. 适于制作一般机械零件,耐腐蚀零件和绝缘零件
成型性能 1.结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解.2.流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形.3.冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显,模具温度低于50度时,塑件不光滑,易产生熔接不良,留痕,90度以上易发生翘曲变形4.塑料壁厚须均匀,避免缺胶,尖角,以防应力集中.
PE塑料
(聚乙烯)
英文名称olyethylene
比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃干燥条件：---
物料性能耐腐蚀性,电绝缘性(尤其高频绝缘性)优良,可以氯化,辐照改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨. 低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件.
成型性能 1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形.2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统.3.加热时间不宜过长,否则会发生分解,灼伤. 4.软质塑件有较浅的侧凹槽时,可强行脱模. 5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂.
聚氯乙烯PVC
英文名称oly(Vinyl Chloride)
比重:1.38克/立方厘米成型收缩率:0.6-1.5% 成型温度：
160-190℃干燥条件：---
物料性能力学性能,电性能优良,耐酸碱力极强,化学稳定性好,但软化点低. 适于制作薄板,电线电缆绝缘层,密封件等.
成型性能 1.无定形料,吸湿小,流动性差.为了提高流动性,防止发生气泡,塑料可预先干燥.模具浇注系统宜粗短,浇口截面宜大,不得有死角.模具须冷却,表面镀铬.2.极易分解,在200度温度下与钢.铜接触更易分解,分解时逸出腐蚀.刺激性气体.成型温度范围小.3.采用螺杆式注射机喷嘴时,孔径宜大,以防死角滞料.好不带镶件,如有镶件应预热.
PA塑料(尼龙)
(聚酰胺)
英文名称olyamide
比重A6-1.14克/立方厘米 PA66-1.15克/立方厘米 PA1010-1.05克/立方厘米成型收缩率A6-0.8-2.5% PA66-1.5-2.2% 成型温度：220-300℃干燥条件：100-110℃ 12小时
物料性能坚韧,耐磨,耐油,耐水,抗酶菌,但吸水大.尼龙6弹性好,冲击强度高,吸水较大尼龙66性能优于尼龙6,强度高,耐磨性好尼龙610与尼龙66相似,但吸水小,刚度低尼龙1010半透明,吸水小,耐寒性较好适于制作一般机械零件,减磨耐磨零件,传动零件,以及化工,电器,仪表等零件
成型性能 1.结晶料,熔点较高熔融温度范围窄,热稳定性差,料温超过300度、滞留时间超过30min即分解。较易吸湿,需干燥,含水量不得超过0.3%.2.流动性好,易溢料。宜用自锁时喷嘴,并应加热。3.成型收缩范围及收缩率大,方向性明显,易发生缩孔、变形等。4.模温按塑件壁厚在20-90度范围内选取,注射压力按注射机类型、料温、塑件形状尺寸、模具浇注系统选定，成型周期按塑件壁厚选定。树脂粘度小时，注射、冷却时间应取长，并用白油作脱模剂。5.模具浇注系统的形式和尺寸，增大流道和浇口尺寸可减少缩水。
PC塑料
(聚碳酸脂)
英文名称olycarbonate
比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8% 成型温度：230-320℃干燥条件：110-120℃ 8小时
物料性能冲击强度高，尺寸稳定性好，无色透明，着色性好，电绝缘性、耐腐蚀性、耐磨性好，但自润滑性差，有应力开裂倾向，高温易水解，与其它树脂相溶性差。适于制作仪表小零件、绝缘透明件和耐冲击零件
成型性能 1.无定形料,热稳定性好，成型温度范围宽，流动性差。吸湿小，但对水敏感，须经干燥处理。成型收缩率小，易发生熔融开裂和应力集中，故应严格控制成型条件，塑件须经退火处理。2.熔融温度高，粘度高，大于200g的塑件，宜用加热式的延伸喷嘴。3.冷却速度快，模具浇注系统以粗、短为原则，宜设冷料井，浇口宜取大，模具宜加热。4.料温过低会造成缺料，塑件无光泽，料温过高易溢边，塑件起泡。模温低时收缩率、伸长率、抗冲击强度高，抗弯、抗压、抗张强度低。模温超过120度时塑件冷却慢，易变形粘模
PPO塑料
(聚苯醚)
英文名称:poly(phenylene oxide)
比重:1.07克/立方厘米成型收缩率:0.7-1.0% 成型温度：230-290℃干燥条件：130℃ 4小时
物料性能综合性能良好，可在120度蒸汽中使用，电绝缘性好，吸水小，但有应力开裂倾向。改性聚苯醚可消除应力开裂，但耐热性稍差适于制作耐热件、绝缘件、减磨耐磨件、
传动件、医疗及电子零件
成型性能 1.结晶料,吸湿小。2.流动性差，极易分解，分解时产生腐蚀气体。宜严格控制成型温度，模具应加热，浇注系统对料流阻力应小。
PSU塑料
(聚砜)
英文名称olysulfone
比重:1.25-1.35克/立方厘米成型收缩率:0.5-0.7% 成型温度：300-350℃干燥条件：130-150℃ 4小时
物料性能聚砜为琥珀透明固体材料，硬度和冲击强度高，无毒、耐热耐寒性耐老化性好，可在-100--150度下长期使用。耐无机酸碱盐的腐蚀，但不耐芳香烃和卤化烃。聚芳砜硬度高，耐辐射，耐热和耐寒性好并具有自息性，可在-240-260度下使用。适于制作耐热件、绝缘件、减磨耐磨件、仪器仪表零件及医疗器械零件，聚芳砜适于制作低温工作零件
成型性能 1.无定形料,吸湿大，吸水率0.2％-0.4％，使用前须充分干燥，并防止再吸湿。
2.成型性能与PC相似，热稳定性差。
3.流动性差，冷却快，宜用高温高压成型。模具应有足够的强度和刚度，设冷料井，流道应短，浇口尺寸取塑件壁厚的1/2-1/3
4.为减小注塑制品产生内应力，模具温度应控制在100-140度。
PTFE塑料(F4)
(聚四氟乙烯)
英文名称olytetrafluoro ethylene
比重:2.1-2.2克/立方厘米成型收缩率:3.1-7.7% 成型温度：320-350℃干燥条件：---
物料性能长期使用温度-200--250度，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀，摩擦系数在塑料中最低，还有很好的电性能，其电绝缘性不受温度影响，有“塑料王”之称。适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件
成型性能 1.结晶料,吸湿小。2.流动性差，极易分解，分解时产生腐蚀气体。宜严格控制成型温度，模具应加热，浇注系统对料流阻力应小。3.透明粉末，适宜金属粉末冶金成型，使用烧结方法。烧结温度360-380度，不可超过475度。
ASA塑料
(丙烯酸-苯乙烯-丙烯睛)
英文名称:Acrylonitrile Styrene acrylate copolymer
比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：170-230℃干燥条件：80-90℃ 2小时
物料性能ASA聚合物是无定形材料，可以采用挤塑和注塑加工制成对气候影响有极好抵抗力的产品。三元共聚物ASA的机械性能通常类似于ABS树脂，不同的是ASA的性能受室外气候的影响要比ABS树脂小得多。适于制作一般建筑领域、户外家具、汽车外侧视镜壳体成型性能 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时.2.宜取高料温,高模温,但料温过高易分解(分解温度为>250度对精度较高的塑件,模温宜取50-60度,对光泽.耐热塑件,模温宜取60-80度. 3.市场出售的ASA基本树脂的牌号有：Luran S牌（BASF塑料材料公司）；Gelog牌（通用塑料公司）；Centrex牌（孟山都公司）。
塑料原料性能简介（续）
PPS塑料
(聚苯硫醚)
英文名称henylene sulfide
比重:1.07克/立方厘米成型收缩率:0.4-0.7% 成型温度：300-330℃干燥条件：---
物料性能1、电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好, 2、强度一般，刚性很好,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂.热变形温度180-204度. 适于制作耐热件.绝缘件及化学仪器.光学仪器等零件.
成型性能 1.无定形料,吸湿小,但宜干燥后成型。2.流动性介于ABS和PC之间，凝固快，收缩小，易分解，选用较高的注射压力和注射速度。模温取100-150度。主流道锥度应大，流道应短。
ETFE塑料
(聚四氟乙烯-乙烯共聚物)
英文名称olytetrafluoro ethylene
比重:1.7克/立方厘米成型收缩率:3.1-7.7% 成型温度：300-330℃干燥条件：---
物料性能长期使用温度-200--250度，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀，摩擦系数在塑料中最低，还有很好的电性能，其电绝缘性不受温度影响，有“塑料王”之称。适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件
成型性能 1.结晶料,吸湿小。2.流动性差，极易分解，分解时产生腐蚀气体。宜严格控制成型温度不要超过350度，模具应加热至100-150度，浇注系统对料流阻力应小。3.透明粒料，注塑、挤出成型。成型温度300-330度，宜高速低压成型，并注意脱模会较困难。
酚醛塑料
英文名称henol-Formaldehyde(PF)
比重:1.5-2.0克/立方厘米成型收缩率:0.5-1.0% 成型温度：150-170℃
物料性能酚醛塑料是一种硬而脆的热固性塑料，俗称电木粉。机械强度高，坚韧耐磨，尺寸稳定，耐腐蚀，电绝缘性能优异。适于制作电器、仪表的绝缘机构件，可在湿热条件下使用
成型性能 1.成型性较好，但收缩及方向性一般比氨基塑料大，并含有水分挥发物。成型前应预热，成型过程中应排气，不预热则应提高模温和成型压力。2.模温对流动性影响较大，一般超过160度时，流动性会迅速下降。3.硬化速度一般比氨基塑料慢，硬化时放出的热量大。大型厚壁塑件的内部温度易过高，容易发生硬化不均和过热。
酚醛塑料
英文名称henol-Formaldehyde(PF)
比重:1.5-2.0克/立方厘米成型收缩率:0.5-1.0% 成型温度：150-170℃
物料性能酚醛塑料是一种硬而脆的热固性塑料，俗称电木粉。机械强度高，坚韧耐磨，尺寸稳定，耐腐蚀，电绝缘性能优异。适于制作电器、仪表的绝缘机构件，可在湿热条件下使用
成型性能 1.成型性较好，但收缩及方向性一般比氨基塑料大，并含有水分挥发物。成型前应预热，成型过程中应排气，不预热则应提高模温和成型压力。2.模温对流动性影响较大，一般超过160度时，流动性会迅速下降。3.硬化速度一般比氨基塑料慢，硬化时放出的热量大。大型厚壁塑件的内部温度易过高，容易发生硬化不均和过热。
氨基塑料
英文名称:MF,UF
比重:1.5克/立方厘米成型收缩率:0.6-1.0% 成型温度：160-180℃
物料性能耐电弧性和电绝缘性良好，耐水、耐热性较好，适于压缩成型适于制作耐
电弧的电工零件和防爆电器绝缘件
成型性能 1.流动性好，硬化速度快，故预热及成型温度要适当，涂料、合模及加压速度要快。2.成型收缩率大。3.含水分挥发物多，易吸湿、结块，成型时应预热干燥，并防止再吸湿，但过于干燥则流动性下降。成型时有水分及分解物，有酸性，模具应镀铬，以防腐蚀，成型时应排气。4.成型温度对塑件质量影响较大，温度过高易发生分解、变色、气泡色泽不均，温度过低时流动性差，不光泽。5.料细、比容大、料中充气多，用预压锭成型大塑件时，易产生波纹及流纹，故一般不宜采用
环氧树脂(EP)
英文名称:Epoxide Resin
比重:1.9克/立方厘米成型收缩率:0.5% 成型温度：140-170℃
物料性能力学性能、电绝缘性、化学稳定性好，对许多材料的粘结力强，但性能受填料品种和含量的影响。脂环簇环氧塑料的耐热性较高。适于浇注成型和低压挤塑成型适于制作电工、电子元件及线圈的灌封与固定，还可用于修复
成型性能 1.浇注料。流动性好，硬化收缩小，但热刚性差，不易脱模。2.硬化速度快，硬化时一般不需排气，装料后应立即加压。
有机硅塑料(IS)
英文名称:Silicone
比重:1.75-1.95克/立方厘米成型收缩率:0.5% 成型温度：160-180℃
物料性能耐高低温、耐水性好、高频绝缘性好，耐辐射、耐臭氧性好适于制作电工、电子元件及线圈的灌封与固定
成型性能 1.流动性好，硬化速度慢，压缩成型时需要较高的成型温度。2.压缩成型后，须经高温固化处理。
一、塑料的定义塑料是以树脂为主要成分，在一定温度和压力下塑造成一定形状，并在常温
下能保持既定形状的高分子有机材料。树脂是指受热时通常有转化或熔融范围，转化时受外力作用具有流动性，常温下呈固态或半固态或液态的有机聚合物，它是塑料最基本的，也是最重要的成分。广义地讲，在塑料工业中作为塑料基本材料的任何聚合物都可称为树脂。二、塑料的分类塑料目前尚无确切的分类，一般分类如下：1．按塑料的物理化学性能分热塑性塑料：在特定温度范围内能反复加热软化和冷却硬化的塑料。如聚乙烯塑料、聚氯乙烯塑料。热固性塑料：因受热或其它条件能固化成不熔不溶性物料的塑料。如酚醛塑料、环氧塑料等。2．按塑料用选分通用塑料：-般指产量大、用途广、成型性好、价廉的塑料。如聚乙烯、聚丙烯、聚氯乙烯等。工程塑料：-般指能承受一定的外力作用，并有良好的机械性能和尺寸稳定性，在高、低温下仍能保持其优良性能，可以作为工程结构件的塑料。如ABS、尼龙、聚矾等。特种塑料：-般指具有特种功能（如耐热、自润滑等），应用于特殊要求的塑料。如氟塑料、有机硅等。3．按塑料成型方法分模压塑料：供模压用的树脂混合料。
如一般热固性塑料。层压塑料：指浸有树脂的纤维织物，可经叠合、热压结合而成为整体材料。注射、挤出和吹塑塑料：-般指能在料筒温度下熔融、流动，在模具中迅速硬化的树脂混合科。如一般热塑性塑料。浇铸塑料：能在无压或稍加压力的情况下，倾注于模具中能硬化成一定形状制品的液态树脂混合料。如MC尼龙。反应注射模塑料：一般指液态原材料，加压注入模腔内，使其反应固化制得成品。如聚氨脂类。4．按塑料半制品和制品分模塑粉：又称塑料粉，主要由热固性树脂（如酚醛）和填料等经充分混合、按压、粉碎而得。
如酚醛塑料粉。增强塑料：加有增强材料而某些力学性能比原树脂有较大提高的一类塑料。
泡沫塑料：整体内合有无数微孔的塑料。薄膜：一般指厚度在O.25毫米以下的平整而柔软的塑料制品。三、塑料的基本性能1．质轻、比强度高。塑料质轻，一般塑料的密度都在
0.9 ~ 2.3克／厘米3之间，只有钢铁的1／8 ~1／4、铝的1／2左右，而各种泡沫塑料的密度更低，约在0.01 ~ O.5克／厘米3之间。按单位质量计算的强度称为比强度，有些增强塑料的比强度接近甚至超过钢材。例如合金钢材，其单位质量的拉伸强度为160兆帕，而用玻璃纤维增强的塑料可达到170 ~ 400兆帕。2．优异的电绝缘性能。几乎所有的塑料都具有优异的电绝缘性能，如极小的介电损耗和优良的耐电弧特性，这些性能可与陶瓷媲美。3．优良的化学稳定性能。一般塑料对酸碱等化学药品均有良好的耐腐蚀能力，特别是聚四氟乙烯的耐化学腐蚀性能比黄金还要好，甚至能耐"王水"等强腐蚀性电解质的腐蚀，被称为"塑料王"。4．减摩、耐磨性能好。大多数塑料具有优良的减摩、耐磨和自润滑特性。许多工程塑料制造的耐摩擦零件就是利用塑料的这些特性，在耐磨塑料中加入某些固体润滑剂和填料时，可降低其摩擦系数或进一步提高其耐磨性能。5．透光及防护性能。多数塑料都可以作为透明或半透明制品，其中聚苯乙烯和丙烯酸酯类塑料象玻璃一样透明。有机玻璃化学名称为聚甲基丙烯酸甲酯，可用作航空玻璃材料。聚氯乙烯、聚乙烯、聚丙烯等塑料薄膜具有良好的透光和保暖性能，大量用作农用薄膜。塑料具有多种防护性能，因此常用作防护保装用品，如塑料薄膜、箱、桶、瓶等。6．减震、消音性能优良。某些塑料柔韧而富于弹性，当它受到外界频繁的机械冲击和振动时，内部产生粘性内耗，将机械能转变成热能，因此，工程上用作减震消音材料。例如，用工程塑料制作的轴承和齿可减小噪音，各种泡沫塑料更是广泛使用的优良减震消音材料。上述塑料的优良性能，使它在工农业生产和人们的日常生活中具有广泛用途；它已从过去作为金属、玻璃、陶瓷、木材和纤维等材料的代用品，而一跃成为现代生活和尖端工业不可缺少的材料。然而，塑料也有不足之处。例如，耐热性比金属等材料差，一般塑料仅能在100℃以下温度使用，少数200℃左右使用；塑料的热膨胀系数要比金属大3 ~ 10倍，容易受温度变化而影响尺寸的稳定性；在载荷作用下，塑料会缓慢地产生粘性流动或变形，即蠕变现象；此外，塑料在大气、阳光、长期的压力或某些质作用下会发生老化，使性能变坏等。塑料的这些缺点或多或少地影响或限制了它的应用。但是，随着塑料工业的发展和塑料材料研究工作的深入，这些缺点正被逐渐克服，性能优异的新颖塑料和各种塑料复合材料正不断涌现。四、塑料的用途塑料巳被广泛用于农业、工业、建筑、包装、国防尖端工业以及人们日常生活等各个领域。农业方面：大量塑料被用于制造地膜、育秧薄膜、大棚膜和排灌管道、鱼网、养殖浮漂等。工业方面：电气和电于工业广泛使用塑料制作绝缘材料和封装材料；在机械工业中用塑料制成传动齿轮、轴承、轴瓦及许多零部件代替金属制品；在化学工业中用塑料作管道、各种容器及其它防腐材料；在建筑工业中作门窗、楼梯扶手、地板砖、天花板、隔热隔音板、壁纸、落水管件及坑管、装饰板和卫生洁具等。在国防工业和尖端技术中，无论是常规武器、飞机、舰艇，还是火箭、导弹、人造卫星、宇宙飞船和原子能工业等，塑料都是不可缺少的材料。在人们的日常生活中，塑料的应用更广泛，如市场上销售的塑料凉鞋、拖鞋、雨衣、手提包、儿童玩具、牙刷、肥皂盒、热水瓶壳等等。目前在各种家用电器，如电视机、收录机、电风扇、洗衣机、电冰箱等方面也获得了广泛的应用。塑料作为一种新型包装材料，在包装领域中已获得广泛应用，例如各种中空容器、注塑容器(周转箱、集装箱、桶等)，包装薄膜，编织袋、瓦楞箱、泡沫塑料、捆扎绳和打包带等。五、塑料工业的发展历史及现状早在19世纪以前，人们就已经利用沥青、松香、琥珀、虫胶等天然树脂。1868年将天然纤维素硝化，用樟脑作增塑剂制成了世界上第一个塑料品种，称为赛璐珞，从此开始了人类使用塑料的历史。1909年出现了第一种用人工合成的塑料-酚醛塑料。1920年又一种人工合成塑料-氨基塑料(苯胺甲醛塑料)诞生了。这两种塑料当时为推动电气工业和仪器制造工业的发展起了积极作用。到20世纪20、30年代，相继出现了醇酸树脂、聚氯乙烯、丙烯酸酯类、聚苯乙烯和聚酰胺等塑料。从40年代至今，随着科学技术和工业的发展，石油资源的广泛开发利用，塑料工业获得迅速发展。品种上又出现了聚乙烯、聚丙烯、不饱和聚酯、氟塑料、环氧树脂、聚甲醛、聚碳酸酯、聚酰亚胺等等。
常用塑料识别方法
名称英文燃烧情况燃烧火焰状态离火后情况气味
聚丙烯 PP 容易熔融滴落，上黄下蓝烟少继续燃烧石油味
聚乙烯 PE 容易熔融滴落，上黄下蓝继续燃烧石蜡燃烧气味
聚氯乙烯PVC 难软化上黄下绿有烟离火熄灭刺激性酸味
聚甲醛 POM 容易熔融滴落上黄下蓝，无烟继续燃烧强烈刺激甲醛味
聚苯乙烯PS 容易软化起泡橙黄色，浓黑烟，炭末继续燃烧表面油性光亮特殊乙烯气味
尼龙 PA 慢熔融滴落，起泡慢慢熄灭特殊羊毛，指甲气味
聚甲基丙烯酸甲酯 PMMA 容易熔化起泡，浅蓝色，质白，无烟继续燃烧强烈花果臭味，腐烂蔬菜味
聚碳酸酯PC 容易，软化起泡有小量黑烟离火熄灭无特殊味
聚四氟乙烯 PTFE 不燃烧在烈火中分解出刺鼻的氟化氢气味
聚对苯二甲酸乙二酯PET 容易软化起泡橙色，有小量黑烟离火慢慢熄灭酸味
丙烯晴-丁二烯-苯乙烯共聚物ABS 缓慢软化燃烧，无滴落黄色，黑烟继续燃烧特殊气味。
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 注塑成型工艺流程及工艺参数 塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。 1、填充阶段 填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。 高速填充。如图1-2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。λ 低速填充。如图1-3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。λ 由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。 一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。 2、保压阶段 保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。在保压的后期，材料密度持续增大，塑件也逐渐成
（塑料橡胶材料）第章塑料注塑成型工艺
第4章塑料注塑成型工艺 4.1注射工艺参数选择 试模目的之一是为正式生产寻找最佳的成型工艺条件，因此试模的工艺选择应该严格遵守注射工艺规程，按正常的生产条件试模，这样才会使模具中存在的问题得到充分暴露，试模结果对修模才有指导作用。工艺参数选择主要是温度、压力和时间的选择。首次选择各个工艺参数时可以根据经验值、一般成型理论提供的参考值或设计时的CAE模拟软件的给定值。 4.1.1温度 注射成型过程需要控制的有料筒温度、模具温度、喷嘴温度等。料筒和喷嘴温度决定熔体温度。 料筒温度的分布原则时从加料口到喷嘴由低到高的，这样能使塑料逐步塑化。料筒温度的选择与塑料特性的关系最大。每一种塑料有不同的流动温度（）或熔点（），对非结晶塑料，料筒末端最高温度应高于；对结晶型塑料，料筒末端最高温度应高于，但它们都必须低于各自的分解温度，即料筒末端最高温度范围在～之间。对于～区间狭窄或热敏性易分解的塑料，料筒最高温度应偏低，比稍高即可；反之，对于～区间较宽或热稳定性较好的塑料，则可高些，即比高的多，因为这样有利于成型和提高生产效率。 喷嘴温度通常应略低于料筒的最高温度，这样可以防止熔体在喷嘴处“流涎”，对热敏性塑料还可以避免喷嘴处因高速摩擦热带来过度的温升而导致分解现象。 此外，料筒和喷嘴的温度选择，还应考虑高聚物的平均分子量及其分布，塑料配方的组成、制品的形状及其厚薄、注射机的种类，以及其他工艺条件等因素，综合考虑，以便确定最佳的数值。 模具温度对制品的外观质量内在的性能影响很大，同时也影响注射成
型的劳动效率。 热塑性塑料注射时，模具温度应低于料温，它是冷却定型过程。 模具温度的高低取决于塑料的特性（结晶与否）、制品的结构于尺寸、制品性能要求以及其他工艺条件。 无定型塑料熔体注入模腔后，不发生相转变，主要影响熔体粘度，影响充模速度。在顺利充模情况下，模温低可提高生产率。但对那些高粘度塑料，应采用较高模温，这样可调整制品冷却速率，以防止制品内外层温差过大而产生的凹痕、内应力和裂纹等缺陷。 结晶型塑料注入模腔后，随着温度下降会出现结晶，结晶速度和结晶构型又决定于模温。模温高、冷却慢，结晶度大，结晶完善，制品硬度大；反之，则结晶度低，制品较柔韧。某些结晶型塑料如聚烯烃类，其玻璃化温度较低，不宜采用高模温，因为会出现后结晶现象，从而引起制品的后收缩和性能变化。 厚壁塑件的内外冷却速度应尽可能一致，以防止因内外温差过大造成内应力及凹痕和缝隙，所以模温要高些。 4.1.2压力 注射过程的压力包括塑料塑化压力和注射压力，它们关系到塑料的塑化和模塑成型的质量。 塑化压力即背压。采用螺杆式注射机成型时，螺杆转动后退加料时熔体在螺杆头部所收到的压力称塑化压力，其大小可以通过液压系统中的溢流阀来调整。 注射过程塑化压力的大小是随螺杆的设计、注射机的种类及塑料的特性的不同而异的。如果这些情况和螺杆的转速都不变，若增大塑化压力会提高熔体的温度，但会减小塑化的能力，塑料塑化比较充分，熔体密度增大、有利于低分子的排除和提高塑化质量。 塑化压力的高低还与喷嘴种类及注射成型时加料的方式有关。一般操作中，塑化压力的大小应在保证制品质量的前提下越低越好，其具体数值随塑料品种而异。 注射压力即熔体注射入模的压力，以柱塞或螺杆头部对熔体塑料所施加的压力表示。 式中
浅述冷/热模注塑成型技术 ２010－２-25来源: 网络文摘 【全球塑胶网2010年2月25日网讯】?所谓的“冷/热模注塑成型”技术,是一种可在注塑成型周期内,使模腔表面温度实现冷热循环的工艺。其特点是：在注射前,先加热模腔，使其表面温度达到加工材料的玻璃化转变温度(Ｔg）以上；当模腔填满后，迅速冷却模具,以使制件在脱模前完全冷却。? 这种冷/热模注塑成型工艺可以大幅度地改善注塑制品的外观质量,而且可以省去某些二次加工(如旨在掩 盖表面缺陷的底漆和磨砂处理)过程,从而降低整体生产成本。在某些情况下,甚至还可以省去上漆或粉末涂布工艺。在那些对表面光泽度有较高要求的应用中，冷／热模注塑成型工艺还允许使用玻纤增强材料。该工艺的其他优势还包括:降低注塑内应力、减少甚至消除喷射痕和可见的熔接线,以及增强树脂的流动性，从而生产出薄壁产品等。 ?通常情况下,冷/热模注塑成型工艺适用于所有的传统注塑机。但是，如果希望模具表面得到快速加热或冷却,还需要配合使用特定的辅助系统，目前常用的辅助系统是高温热水系统和高温蒸汽系统。这些辅助系统中的蒸汽，要么来自外部锅炉，要么由其自身的控制设备产生。早在几年前,沙伯基础创新塑料就开始在日本研究冷／热模注塑成型技术。目前,该公司在其亚太区的开发中心中使用的是高温蒸汽系统，而在位于马萨诸塞州匹兹菲尔德的聚合物加工开发中心（ＰP DC）中,该公司则使用了德国Siｎglｅ Tｅmｐｅrieｒｔechnik公司的高温热水系统,它可以提供200℃的高温热水。??为了实现有效的工艺控制，模具必须配备热电偶，并且热电偶最好被安置在靠近模腔表面的位置,以便监控温度。为了确保工艺的稳定性,注塑模具、注塑机和冷/热控制器还必须集成在一起。沙伯基础创新塑料在该工艺的生产体系中配备了一台控制设备，以将各个要素有效地集成在一起。??在该工艺的开始阶段，利用在模内循环的蒸汽或高温热水来加热模腔表面,使其温度达到高于被加工树脂的玻璃化转变温度1０~30℃的水平。一旦模腔表面达到这一温度值，系统便向注塑机发出信号,以将塑料注射到模腔中。当模腔被填满（注射阶段完成）后,冷水开始在模具中循环流动,以快速带走热量,从而使注塑部件在脱模前完全冷却。利用一个阀站，即可方便地实现从蒸汽或高温热水到冷水的切换,反之亦然。当部件冷却后，模具打开,部件被顶出,然后重复上述过程。??工艺优化:模具的设计和构造?冷／热模注塑成型技术的循环周期除了取决于所加工的材料外,模具的设计和构造对其则有极大的影响。一般，加热模具所需的时间取决于模具用钢的总量，因此尽量减少所要加热和冷却的钢材量非常重要。为了做到这一点,最好是将模腔和模芯嵌入到模板中，而不是穿过模板。为了减小热损失并提高效率，还应在任何可能的条件下,利用气隙和隔热材料,将这些嵌入件与模腔和模芯固定板隔开。 ?除了尽可能地减少必须进行冷/热循环的钢的用量外,还应考虑使用具有高导热性的金属，如铍铜合金或其他具有良好导热性的合金来制作模具。这些金属有助于缩短加热/冷却模腔表面所需的时间。此外，在模腔表面附近布置水路管线也可以加快响应速度。然而，多数情况下，制品的几何形状不允许这样做。尽管如此,共形冷却方法却极适合这种工艺，这是因为，其管线的布置可以与部件表面形状保持一致。因此,共形冷却方法可以极大地缩短最重要位置（即模腔表面)的热响应时间。? 就共形冷却技术而言，它往往涉及到注塑模的制造，或者更确切地说是镶嵌块的制造。一般，通过优化冷却道的设置,可以优化冷却效率，缩短生产周期。而传统的冷却方法很难做到这一点，因为一般制品的形状都很复杂，且常规的冷却通道只能被钻成直线形。? 目前，有多种模具制造技术可实现共形冷却,如激光烧结和直接金属沉积法。为了开发用于该工艺的测试模具，沙伯基础创新塑料的PP DＣ选择了位于美国密歇根州特洛伊市的Fａst4ｍ Toｏlinｇ公司作为其模具供应商。Faｓｔ4ｍＴooliｎg采用钢板层压构造技术,设计并制造了带有共形冷却通道的模腔和模芯组
八大塑料注塑成型技术及特点气辅注塑（GAIM） 成型原理： 气辅成型（GAIM）是指在塑胶充填到型腔适当的时候（90%~99%）注入高压惰性气体，气体推动融熔塑胶继续充填满型腔，用气体保压来代替塑胶保压过程的一种新兴的注塑成型技术。 特点： ?减少残余应力、降低翘曲问题； ?消除凹陷痕迹； ?降低锁模力； ?减少流道长度； ?节省材料； ?缩短生产周期时间； ?延长模具寿命； ?降低注塑机机械损耗； ?应用于厚度变化大之成品。 GAIM可用于生产管状和棒状制品、板状制品以及厚薄不均的复杂制品。 水辅注塑(WAIM) 成型原理： 水辅注塑(WAIM)是在GAIM 基础上发展起来的一种辅助注塑技术,其原理和过程与GAIM类似。WAIM用水代替GAIM的N2做为排空、穿透熔体和传递压力的介质。
特点： 与GAIM相比,WAIM具有不少优势 ?水的热传导率和热容量比N2大得多,故制品冷却时间短,可缩短成型周期; ?水比N2更便宜,且可循环使用; ?水具有不可压缩性,不容易出现手指效应,制品壁厚也较均匀; ?气体易渗入或溶入熔体而使制品内壁变粗糙,其至在内壁产生气泡,而水不易渗入或溶入熔体,故可制得内壁光滑的制品。 精密注塑 成型原理： 精密注塑是指能成型内在质量、尺寸精度和表面质量均要求很高的产品的一类注塑技术。其生产出来的塑胶制品的尺寸精度，可以达到0.01mm 以下，通常在0.01～0.001mm之间。 特点： ?制件的尺寸精度高，公差范围小，即有高精度的尺寸界限精密塑胶制件的尺寸偏差会在0.03mm以内，有的甚至小到微米级，检测工具依赖于投影仪。 ?制品重复精度高 主要表现在制件重量偏差小，重量偏差通常在0.7%以下。 ?模具的材料好，刚性足，型腔的尺寸精度、光洁度以及模板间的定位精度高 ?采用精密注射机设备 ?采用精密注射成型工艺 精确控制模具温度、成型周期、制件重量、成型生产工艺。
第一章注塑成型缺陷及解决方法 第一节欠注 一．名词解释 熔料进入型腔后没有充填完全，导致产品缺料叫做欠注或短射。如图所示。 二. 故障分析及排除方法： 1.设备选型不当。在选用注塑设备时，注塑机的最大注射量必须大于塑件重量。在验核时，注射总量（包括塑件、浇道及飞边）不能超出注射机塑化量的85%。 2. 供料不足，加料口底部可能有“架桥”现象。可适当增加射料杆注射行程，增加供料量。 3. 原料流动性能太差。应设法改善模具浇注系统的滞流缺陷，如合理设置浇道位置、扩大浇口、流道和注料口尺寸以及采用较大的喷嘴等。同时，可在原料配方中增加适量助剂，改善树脂的流动性能。 4. 润滑剂超量。应减少润滑剂用量及调整料筒与射料杆间隙，修复设备。 5.冷料杂质阻塞流道。应将喷嘴拆卸清理或扩大模具冷料穴和流道的截面。 6. 浇注系统设计不合理。设计浇注系统时，要注意浇口平衡，各型腔塑件的重量要与浇口大小成正比，是各型腔能同时充满，浇口位置要选择在厚壁部位，也可采用分流道平衡布置的设计方案。若浇口或流道小、薄、长，熔料的压力在流动过程中沿程损失太大，流动受阻，容易产生填充不良。对此应扩大流道截面和浇口面积，必要时可采用多点进料的方法。 图5-1 制品缺料示意图
7. 模具排气不良。应检查有无冷料穴，或其位置是否正确，对于型腔较深的模具，应在欠注部位增设排气沟槽或排气孔，在合理面上，可开设0.02-0.04mm，宽度为5-10mm的排气槽，排气孔应设置在型腔的最终充填处。使用水分及易挥发物含量超标的原料时也会产生大量气体，导致模具排气不良，此时应对原料进行干燥及清除易挥发物。此外，在模具系统的工艺操作方面，可通过提高模具温度，降低注射速度、减小浇注系统流动阻力，以及减小合模力，加大模具间隙等辅助措施改善排气不良。 8. 模具温度太低。开机前必须将模具预热至工艺要求的温度。刚开机时，应适当节制模具冷却剂的通过量。若模具温度升不上去，应检查模具冷却系统设计是否合理。 9. 熔料温度太低。在适当的成型围，料温与充模长度接近于正比例关系，低温熔料的流动性能下降，式的充模长度减短。应注意将料筒加热到仪表温度后还需恒温一段时间才能开机。如果为了防止熔料分解不得不采取低温注射时，可适当延长注射循环时间，克服欠注。 10. 喷嘴温度太低。在开模时应使喷嘴与模具分离。减少模温对喷嘴温度的影响，使喷嘴处的温度保持在工艺要求的围。 11. 注射压力或保压不足。注射压力与充模长度接近于正比例关系，注射压力太小，充模长度短，型腔充填不满。对此，可通过减慢射料杆前进速度，适当延长注射时间等办法来提高注射压力。 12. 注射速度太慢。注射速度与充模速度直接相关。如果注射速度太慢，熔料充模缓慢，而低速流动的熔体很容易冷却，使其流动性能进一步下降产生欠注。对此，应适当提高注射速度。 13. 塑件结构设计不合理。当塑件厚度与长度不成比例，形体十分复杂且成 图5-2 流道过细而凝固 图5-3 困气产生背压阻料
在产品设计中，要达到合理运用塑料材料的目的，除了要掌握各种塑料的特性、按照正确的选材方法合理选材外，还要熟练掌握塑料的工艺，只有这样才能按照产品的功能要求合理的进行塑料构成类的产品设计。对于工业设计师来说，必须较全面地认识各种塑料的性质，懂得如何将造型设计的细节与成型、加工过程整体规划，最终才能获得满意的产品。 一、塑料的成型工艺 塑料的成型是将原材料制成具有一定形状制品的工艺过程。塑料的成型工艺有多种，着重介绍注射成型、挤出成型、压制成型、压延成型、吹塑成型、热成型、手糊成型、传递模塑成型、浇铸成型、缠绕成型、喷射成型、醮涂成型、片状模塑料成型、拉拔成型、发泡成型等。 （一）注射成型 注射成型又称注塑成型，是热塑性塑料的主要成型方法之一，也适应部分热固性塑料的成型。其原理是将粒状或粉状的原料加入到注射机的料斗里，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进入模具型腔，在模具型腔内硬化定型。如图6-53为注射成型原理图。 图6-53注射成型原理图 （引自杰姆斯·伽略特著常初芳译. 设计与技术. 北京：科学出版社，2004.）注射成型的模具具有一个型腔，其形状与需要加工成型的零件形状相反。熔融的塑料通过模具中心的浇注口进入，填充模具，溶液在模具内部形成了中空的形状。注射成型的模具有冷流道二板模具、冷流道三板模具、热流道模具几种。 注射成型工艺的优点有：能一次成型外形复杂、尺寸精确的塑料制件；可利用一套模具，成批地制得规格、形状、性能完全相同的产品；生产性能好、成型周期短、可实现自动化或半自动化作业；原材料损耗小、操作方便、成型的同时产品可取得着色鲜艳的外表等。
常见塑料注塑工艺参数表:
常见塑料注塑工艺参数( 2) -06-16 20:02:13| 分类: 个人日记 | 标签: |字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、 PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料, Tg为149～150℃; Tf为215～225℃; 成型温度为250～310℃; 2、热稳定性较好, 并随分子量的增大而提高。但PC高温下遇水易降解, 成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前, PC树脂必须进行充分干燥( 而且应当充分注意防止干燥过的物料再吸湿) 。干燥效果的快速检验法, 是在注塑机上采用”对空
注射”。3、熔体粘度高, 流动性较差, 其流动特性接近于牛顿流体, 熔体粘度受剪切速率影响较小, 而对温度的变化十分敏感, 在适宜的成型加工温度范围内调节加工温度, 能有效地控制PC的粘度。4、由于粘度高, 注射压力较高, 一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品, 为使熔体顺利、及时充模, 注射压力要适当提高至120～150MPa。保压压力为80～100MPa。5、成型时, 冷却固化快, 为延迟物料冷凝, 需控制模温为80～120℃。6、 PC分子主链中有大量苯环, 分子链的刚性大, 注塑中易产生较大的内应力, 使制品开裂或影响制品的尺寸稳定性; ( 在100℃以上作长时间热处理, 它的刚硬性增加, 内应力降低) 。PC的典型干燥曲线台湾奇美典型牌号加工参数: 十、 PA及玻纤增强PA注塑工艺特性与工艺参数设定1、常见品种及其熔点: q 品种: 尼龙-66; 尼龙-610; 尼龙-1010; 尼龙-1212; 尼龙-46尼龙-6; 尼龙-7; 尼龙-9; 尼龙-11; 尼龙-12; 尼龙-66/6、尼龙-66/610; 尼龙-6∕66∕1010; 尼龙-66/6/610q 熔点: 尼龙n系列: 尼龙－6 215～220℃; 尼龙－12为178℃; 尼龙m,n系列: 尼龙－ 46 295 ℃; 尼龙－66 255～265℃; 尼龙－610 215～223℃; 尼龙－1010 200℃; 共缩聚尼龙: 由于分子链的规整性较差, 结晶性和熔点一般较低, 如尼龙－6∕66∕1010的熔点仅为155～175℃, 但其有较好的透明性和弹性。2、熔点高, 熔化范围窄( 约10℃) 。考虑到PA熔点高、热稳定性较差, 故加工温度不宜太高, 一般高于熔点30℃左右即可。3、吸湿性大, 且酰胺基易于高温水解, 引起分子量严重降低; ( 须严格干燥至含水量低于0.05％, 特别是回料使用时更应严格干燥, 必要时可添加”增粘剂”。) 4、熔体粘度低, 表观粘度对温度敏感, 由于熔体的冷却速率快, 要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流, 螺杆头应装有止逆环; 另外, 为防止喷嘴处熔体的”流涎”现象, 应选用自锁式喷嘴。5、注射PA时不需高的注射压力, 一般选取范围为70～100MPa, 一般不超过120MPa。注射速率宜略快些, 这样可防止因冷却速率快而造成波纹及充模不足等问题。6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。7、酰胺基在高温下
常用塑料的注塑工艺 —、聚乙烯-PE 1物理特性：一般常用聚乙烯为高密聚乙烯（HDPE ）密度0.95熔点130C，低密聚乙烯（LDPE） 密度0.92熔点120C。 2.工艺特性： ①结晶型聚合物，有明显的熔点，软化温度范围窄（3—5C） ②注塑压力的变化对聚乙烯的流动性的影响比料筒温度的影响要明显，所以在注塑成型时先 从注塑压力方面考虑。但过高的剪切速率会出现熔体破裂现象，在制品表面出现毛糙、斑纹 等熔体破裂现象? ③乙烯吸水性低，含水小于0.01%，生产时可以不进行干燥处理?如储藏不当引起水分过量可在70-80C温度下干燥1-2h。 ④收缩率大且方向性明显，制品易翘曲变形。HDPE收缩率1.5-5%丄DPE收缩率2-5%收缩率一般视制品壁厚而定，制品壁厚越大收缩率越大。 ⑤聚乙烯对注塑机无特殊要求，一般均可使用。 3.制品与模具 ①制品制品的壁厚与熔体的流动长度有关，而聚乙烯的流动性又随密度的不同有所不 同，因此在选择制品厚度时需充分考虑流动比，低密聚乙烯的流长比为280:1，高密度聚乙 烯的流长比为230:1。在选择制品的壁厚时，应考率收缩率的影响，从有利于熔体流动、减少制品收缩的角度出发，一般聚乙烯的壁厚应在1-3.5mm之间。 ②模具的排气孔槽深度应控制在0.03mm以下。 4.树脂准备 注塑用的聚乙烯为了保证制品有一定的机械强度，通常选用熔体指数稍底的品级，而对于强 度要求不高、薄壁、长流程的制品，熔体指数相应选择大些，熔体指数（Ml ）是在温度为190C，负荷为2160g下，10分钟内熔体通过孔径为 2.1mm,长度为8mm孔的克数。熔体指数值越小，树脂的分子量就越大，流动性就越差。 5.成型工艺 ①注塑温度注塑温度应根据注塑制品实际情况来确定，一般低密聚乙烯料筒温度在 160-220C之间，高密聚乙烯在175-240C之间。在料筒温度分布上喷嘴和加料段温度低一些，比计量段和压缩段低20C左右，如果加料段温度过高，有可能造成物料粘附在螺杆上，造成加料不畅。高的料筒温度可以改善熔体的流动性，但能造成制品大的收缩。 ②注塑压力和注塑速度 一般聚乙烯对注塑压力和注塑速度无特殊要求，一般选择视制品情况而定，但大的注射速度会造成熔体破裂现象。 ③模具温度模具温度的高低对聚乙烯制品有较大的影响，即模具温度高，熔体冷却速度慢，制品的结晶度高，硬度、刚性均有提高，但制品的收缩相应加大，易出现缩痕。模具温度低，熔体冷却速度快，所得制品结晶度低，透明性增加，呈现柔韧性，但相应内应力增 加，收缩的各向异性明显，易出现翘曲变形。通常低密聚乙烯的模具温度为35-55高密聚乙
挤出、注塑、吹塑三大塑料成型工艺介绍！塑料成型加工是一门工程技术，所涉及的内容是将塑料转变为塑料制品的各种工艺。 注塑成型 注射成型，其原理是将粒状或粉状的原料加入到注射机的料斗里，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进入模具型腔，在模具型腔内硬化定型。影响注塑成型质量的要素：注入压力，注塑时间，注塑温度。 优点： 1、成型周期短、生产效率高、易实现自动化 2、能成型形状复杂、尺寸精确、带有金属或非金属嵌件的塑料制件 3、产品质量稳定 4、适应范围广 缺点： 1、注塑设备价格较高 2、注塑模具结构复杂 3、生产成本高、生产周期长、不适合于单件小批量的塑件生产 应用： 在工业产品中，注射成型的制品有：厨房用品(垃圾筒、碗、水桶、壶、餐具以及各种容器)，电器设备的外壳(吹风机、吸尘器、食品搅拌器等)，玩具与游戏，汽车工业的各种产品，其它许多产品的零件等。
挤出成型 挤出成型：又称挤塑成型，主要适合热塑性塑料的成型，也适合部分流动性较好的热固性和增强塑料的成型。其成型过程是利用转动的螺杆，将被加热熔融的热塑性原料，从具有所需截面形状的机头挤出，然后由定型器定型，再通过冷却器使其冷硬固化，成为所需截面的产品。工艺特点： 1、设备成本低; 2、操作简单、工艺过程容易控制、便于实现连续自动化生产; 3、生产效率高;产品质量均匀、致密; 4、通过改变机头口模可成型各种断面形状的产品或半成品。 应用： 在产品设计领域，挤出成型具有较强的适用性。挤出成型的制品种类有管材、薄膜、棒材、单丝、扁带、网、中空容器、窗户、门的框架、板材、电缆包层、单丝以及其它异型材等。 吹塑成型 吹塑成型：是将从挤出机挤出的熔融热塑性原料，夹入模具，然后向原料内吹入空气，熔融的原料在空气压力的作用下膨胀，向模具型腔壁面贴合，最后冷却固化成为所需产品形状的方法。吹塑成型分为薄膜吹塑和中空吹塑两种： 薄膜吹塑：
塑料注射成型机的现状及发展 https://www.doczj.com/doc/0413797747.html, 2009-6-22 中国设备网文字选择：大中小 1、概述 1.1塑料注射成型机用途 塑料注射成型机是将热塑性塑料（PE、PS、PP、PVC、PA、ABS等）在料筒内经外加热和螺杆旋转剪切热作用塑化后，以一定的注射压力注入具有冷却装置的模具内，快速冷却后获得各类塑料制品的专用加工设备。它从加工日用塑料制品（脸盆、杯子、肥皂盒等）开始，逐步进入加工工业用品（电视机壳、洗衣机筒体、周转箱、电话机壳等），目前开始加工物运托盘、环保垃圾箱、汽车保险杠、汽车面板等大型塑料制品。随着制品质量的提高和制品的大型化，推动了注射成型机向高档次、大规格方向发展。 1.2塑料注射成型机构成 塑料注射成型机主要由注射、合模、机身、液压、电器、冷却、润滑等部件组成。 注射部件其主要作用是将塑料均匀地塑化，并以足够的压力和速度将一定量的熔体注射到模具的型腔之中。合模部件其作用实现模具的启闭，在注射时保证成型模具可靠地合紧，以及脱出制品。液压和电气其作用保证注射成型机按工艺过程预定的要求（压力、速度、温度、时间）和动作程序准确有效地工作。冷却和润滑是保证机器正常运转和取得合格制品必不可少的部分。 2、国内外塑料注射成型机的主要差距 上个世纪80年代初期通过引进技术，加强与国外合作和交流，使国内塑料注射成型机的总体水平有了较大提高，缩短了差距。但从近几年的国际橡胶塑料机械展览会展出的塑料注射成型机结构和性能指标看，两者间的差距如今又拉大了。 2.1结构上的差距 2.1.1模板的型式 目前国外内翻正后角机械合模塑料注射成型机使用最为普遍。该类机型前模板（头板）和动模板（二板）受力较为恶劣，因而提高其强度，特别是刚度十分必要。在此前提下，出现了以球面内空式模板和箱式结构的动模板，在其总重量不增加的情况下增加模板空间厚度，使其惯性矩获得3次方的增加，挠度值明显下降，刚性上升，塑料制品的质量得到进一步的保证；另外后模板与撑板铸成一体，提高了装配精度。国内不少制造厂（公司）正按此方案作改进，但必须配以相应的加工设备。 2.1.2缩短管路长度减少压力损失
各种塑料材料注塑工艺 一．各种塑料的原料料温 塑料型号原料温度 ABS180-240 HIPS180-220 PC+ABS200-245 PA66260-300 PA66+GP285-320 PMMA200-245 PC280-320 PS180-220 POM165-200 PP180-220 PBT220-280 二．各种塑料件异常的处理方法: A:气纹 1.浇口位置: a.提高模具温度; b.提高料管温度; c.降低浇口位置的射速,射压;对于水口较长较细的产品,可用分断式处理,一段用中速中压射水口;二段用慢速低压射胶口气纹位置. B:缺料 1.当缺料形成时,首先查看产品剂量够不够. a.当产品骨位厚的部位缺料,则后模模温过高,排气不良形成 方法:1.降低模温 2.降低射压射速. b.当产品骨位薄的部位缺料,则是塑料流速不够快形成 方法:1.提高料管温度 2.提高射压射速. c.当产品由于包封位置缺料 方法:1.改善排气 2.射低射速 2.当生产中的产品有缺料形成 a.首先检查机嘴是否漏胶,阻塞; b.料管温度是否异常; c.模具温度是否有变化. C.料花 1.查看烘料温度是否正常; 2.看料管温度是否有异常,料管温度是否设定过高导至胶料分解; 3.射嘴孔径是否过小,射出时胶料在高压高速的状况下分解.(可退炮管查看料块射出时是否有棉絮状气泡). 2.当产品表面出现不规则料花时,则处理胶料当产品表面出现有规则小块料花时,在查看确认胶料无异常情况下,可用调机改善,找出料花段剂量位置,降低射压射速和改善排气均有改善。
PC注射压力：尽可能地使用高注射压力。 PP注射压力：可大到1800bar 什么是结晶性塑料？结晶性塑料有明显的熔点，固体时分子呈规则排列。规则排列区域称为晶区，无序排列区域称为非晶区，晶区所占的百分比称为结晶度，通常结晶度在80%以上的聚合物称为结晶性塑料。常见的结晶性塑料有：聚乙烯PE、聚丙烯PP、聚甲醛POM、聚酰胺PA6、聚酰胺PA66、PET、PBT等。 三、结晶对塑料性能的影响 1）力学性能结晶使塑料变脆（耐冲击强度下降），韧性较强，延展性较差 、结晶性塑料对注塑机和模具有什么要求. 2）结晶性塑料熔解时需要较多的能量来摧毁晶格，所以由固体转化为熔融的熔体时需要输入较多的热量，所以注塑机的塑化能力要大，最大注射量也要相应提高。 3）结晶性塑料熔点范围窄，为防止射咀温度降低时胶料结晶堵塞射咀，射咀孔径应适当加大，并加装能单独控制射咀温度的发热圈。 4）由于模具温度对结晶度有重要影响，所以模具水路应尽可能多，保证成型时模具温度均匀。 5）结晶性在结晶过程中发生较大的体积收缩，引起较大的成型收缩率，因此在模具设计中要认真考虑其成型收缩率. 6）由于各向异性显著，内应力大，在模具设计中要注意浇口的位置和大小，加强筋和位置与大小，否则容易发生翘曲变形，而后要靠成型工艺去改善是相当困难的。 7）结晶度与塑件壁厚有关，壁厚冷却慢结晶度高，收缩大，易发生缩孔、气孔，因此模具设计中要注意控制塑件壁厚的控制. 四、结晶性塑料的成型工艺 1）冷却时释放出的热量大，要充分冷却，高模温成型时注意冷却时间的控制。 2）熔态与固态时的比重差大，成型收缩大，易发生缩孔、气孔，要注意保压压力的设定。 3）模温低时，冷却快，结晶度低，收缩小，透明度高。结晶度与塑件壁厚有关，塑件壁厚大时冷却慢结晶度高，收缩大，物性好，所以结晶性塑料应按要求必须控制模温。 4）各向异性显著，内应力大，脱模后未结晶折分子有继续结晶化的倾向，处于能量不平衡状态，易发生变形、翘曲，应适当提高料温和模具温度，中等的注射压力和注射速度。在市场上,塑料种类很多,但是做塑料的人一般只知道分为工程塑料和日用塑料两类。实质上，塑料有结晶塑料和非结晶塑料之分。结晶塑料：尼龙、丙烯、乙烯、聚甲醛等等；非结晶塑料：聚碳、ABS、透苯、氯乙烯等等。聚合物结晶的影响因素可以分两部分：内部结构的规整性，以及外部的浓度、溶剂、温度等。结构越规整，越容易结晶，反之则越不容易，成为无定型聚合物。结构因素是最主要的。要提高聚合物的结晶取向，从结构来说，可以：增加分子链的对称性；增加分子链的立体规整性；增加重复单元的排列有序性，即无规共聚；增加分子链内含的氢键；降低分子链的支化度或交联度；从外部因素来看，可以在工厂实施的方法：退火，缓慢降温可以提高结晶度；注意应力的影响。如橡胶和纤维，应力条件下就加速结晶。 溶剂的选择。良溶剂中不易结晶。 PP是一种半结晶性材料 POM是结晶性材料 PE-LD是半结晶材料
常用塑料注塑工艺参数表：
常用塑料注塑工艺参数（2） 2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅 聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg 为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。干燥效果的快速检验法，是在注塑机上采用“对空注射”。 3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。4、由于粘度高，注射压力较高，一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。保压压力为80～100MPa。 5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。2、熔点高，熔化范围窄（约10℃）。考虑到PA熔点高、热稳定性较差，故加工温度不宜太高，一般高于熔点30℃左右即可。3、吸湿性大，且酰胺基易于高温水解，引起分子量严重降低；（须严格干燥至含水量低于0.05％，尤其是回料使用时更应严格干燥，必要时可添加“增粘剂”。）4、熔体粘度低，表观粘度对温度敏感，由于熔体的冷却速率快，要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流，螺杆头应装有止逆环；另外，为防止喷嘴处熔体的“流涎”现象，应选用自锁式喷嘴。5、注射PA时不需高的注射压力，一般选取范围为70～100MPa，通常不超过120MPa。注射速率宜略快些，这样可防止因冷却速率快而造成波纹及充模不足等问题。 6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。 7、酰胺基在高温下对氧敏感，容易发生氧化变色（必要时可添加尼龙专用的热稳定剂）； 8、高结晶性，成型收缩率大，易产生结晶应力，并且明显随制品的厚度增大而增加；9、成型后制品的缓慢吸湿易引起尺寸精度的较大变化。这点也被利用来进行调湿处理，通常可在沸水或醋酸钾水溶液（醋酸钾与水的比例为1.25∶1，沸点为121℃）中进行。 10、熔体着色所适用的有机颜料品种较少（酰胺基具有还原性，加之成型温度高）。尼龙吸水率尼龙及玻纤增强尼龙成型温度PA46安全加工温度－时间组合图玻璃纤维增强尼龙（GF－PA）工艺特性1、GF-PA中由于含大量玻纤，注塑中存在四大问题：（1）流动性差。（2）收缩率小，且各向异性明显。（3）制品性能易出现波动。（4）制品表面粗糙度数值大。 2、由于流动性差，且加入玻纤后的熔体冷凝硬化快，需要比未加玻纤时提高温度约10－30 ℃；3、应采用较大的注射速率和较高的注射压力； 4、由于大量玻纤引起的高粘度，增强尼龙可用通用喷嘴；5、对机筒的磨损大；6、为使增强尼龙制品有较高的强度，需要注意尽可能地保护玻纤的长度，减少玻纤损伤；（从螺杆、喷嘴、浇口等装备因素到注塑工艺条件）7、玻纤增强料成型加工中最常有缺陷：“浮纤”或称“玻纤外露”；玻纤取向引起的各向异性；熔接痕处强度特低；纤维取向不同厚度处的取向状况皮－芯效应与熔接痕前锋料遇到障碍后分流－合流－熔接玻纤含量与熔接痕强度十一、PMMA注塑工艺特性与工艺参数的设定 PMMA树脂俗称“压克力”，国内著名商品牌号有372＃（实为MS）1、PMMA无定形聚合物，Tg为105℃，熔融温度大于160℃，而分解温度高达270℃以上，成型的温度范围较宽；2、PMMA树脂颗粒易吸收水份，而这些水分的存在，在成型过程中由于受热挥发，导致熔体起泡、膨胀、使制品出现银丝、气泡、透明度变差、有糊斑等问题。PMMA在热风循环干燥设备上的干燥，其干燥工艺参数：温度为70～80℃，时间为2～4h；3、 PMMA熔体粘度对温度变化比较敏感。注射温度的改变对熔体流动长度的影响要比注射压力与比注射速率明显些，更比模具温度显著得多。故在成型时改变PMMA的流动性主要是从注射温度着手。但选用高料温时易受其它工艺参
常用塑料的注塑工艺参数 一、高密度聚乙烯（HDPE） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件 流长与壁厚之比为50：1到100：1 熔料温度220～280℃ 料筒恒温220℃ 模具温度20～60℃ 注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％ 背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品 螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低 计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的 残料量2～8mm，取决于计量行程和螺杆直径 预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升 料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊常用塑料的注塑工艺参数二 二、聚丙烯（PP） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃）
. 第一章注塑成型缺陷及解决方法 第一节欠注 一．名词解释 。如图所示。熔料进入型腔后没有充填完全，导致产品缺料叫做欠注或短射 图5-1 制品缺料示意图 二. 故障分析及排除方法： 1.设备选型不当。在选用注塑设备时，注塑机的最大注射量必须大于塑件重量。在验核时，注射总量（包括塑件、浇道及飞边）不能超出注射机塑化量的85%。 2. 供料不足，加料口底部可能有“架桥”现象。可适当增加射料杆注射行程，增加供料量。 3. 原料流动性能太差。应设法改善模具浇注系统的滞流缺陷，如合理设置浇道位置、扩大浇口、流道和注料口尺寸以及采用较大的喷嘴等。同时，可在原料配方中增加适量助剂，改善树脂的流动性能。 4. 润滑剂超量。应减少润滑剂用量及调整料筒与射料杆间隙，修复设备。 5.冷料杂质阻塞流道。应将喷嘴拆卸清理或扩大模具冷料穴和流道的截面。 6. 浇注系统设计不合理。设计浇注系统时，要注意浇口平衡，各型腔内塑件的重量要与浇口大小成正比，是各型腔能同时充满，浇口位置要选择在厚壁部位，也可采用分流道平衡布置的设计方案。若浇口或流道小、薄、长，熔料的压力在流动过程中沿程损失太大，流动受阻，容易产生填充不良。对此应扩大流道截面和浇口面积，必要时可采用多点进料的方法。 . .
流道过细而凝固图5-2 模具排气不良。应检查有无冷料穴，或其位置是否正确，对于型腔较深7. 在欠注部位增设排气沟槽或排气孔，在合理面上，可，的模具应开设0.02-0.04mm，宽度为5-10mm的排气槽，排气孔应设置在型腔的最终充填处。使用水分及易挥发物含量超标的原料时也会产生大量气体，导致模具排气不良，此时应对原料进行干燥及清除易挥发物。此外，在模具系统的工艺操作方面，可通过提高模具温度，降低注射速度、减小浇注系统流动阻力，以及减小合模力，加大模具间隙等 辅助措施改善排气不良。 图5-3 困气产生背压阻料 8. 模具温度太低。开机前必须将模具预热至工艺要求的温度。刚开机时，应适当节制模具内冷却剂的通过量。若模具温度升不上去，应检查模具冷却系统设计是否合理。 9. 熔料温度太低。在适当的成型范围内，料温与充模长度接近于正比例关系，低温熔料的流动性能下降，式的充模长度减短。应注意将料筒加热到仪表温度后还需恒温一段时间才能开机。如果为了防止熔料分解不得不采取低温注射时，可适当延长注射循环时间，克服欠注。 10. 喷嘴温度太低。在开模时应使喷嘴与模具分离。减少模温对喷嘴温度的影响，使喷嘴处的温度保持在工艺要求的范围内。 11. 注射压力或保压不足。注射压力与充模长度接近于正比例关系，注射压力太小，充模长度短，型腔充填不满。对此，可通过减慢射料杆前进速度，适当延长注射时间等办法来提高注射压力。 12. 注射速度太慢。注射速度与充模速度直接相关。如果注射速度太慢，熔料充模缓慢，而低速流动的熔体很容易冷却，使其流动性能进一步下降产生欠注。对此，应适当提高注射速度。 13. 塑件结构设计不合理。当塑件厚度与长度不成比例，形体十分复杂且成. . 使型腔很难充满。熔体很容易在塑件薄壁部位的入口处流动受阻，型面积很大时，在应注意塑件厚度与熔料极限充模长度有关。因此，在设计塑件的形体结构时，。通常，塑件厚度超3-6mm1-3mm，大型塑件为注射成型时，塑件的厚度应采用 0.5mm都对注塑成型不利，设计时应避免采用这样的厚度。过8mm或小于
塑料注塑模具经典结构180例[管理资料] 塑料注塑模具经典结构180例 本书汇集了180例国内外先进而实用的经典模具，采用2D和3D相结合的形式，以结构为主理论为辅，再加以简明的文字叙述，详细介绍了各例模具的工作原理和设计方法。全书共分10章，主要按照模具的结构类型进行分类，包括后模滑块与斜顶机构、前模滑块机构、后模内滑块机构、滑块二次抽芯机构、滑块中做顶出机构、二次顶出机构、前模顶出与斜顶机构、热流道机构、脱螺纹机构和圆弧抽芯机构，涵盖了塑料注塑模具的多种类型。书中的每一副模具都体现了各自的特点和难点，并通过了大批量的实际生产验证，结构合理，技术先进，安全可靠。 本书在编写过程中，为了突出重点，使图面更加清晰简洁，特意对一些比较复杂和大型的模具图形进行了适当简化，望读者理解。 本书内容通俗，易学易懂，适用于模具设计与制造的工程技术人员、技术工人和大专院校模具专业的师生阅读。 目录 前言 第1章塑料注塑模具结构的基本分类和概述 1.1 概述 1.2 塑料注塑模具结构的基本分类 1.3 塑料模具热流道系统介绍 第2章后模滑块与斜顶机构20例 2.1 滑块机构与斜顶机构介绍 2.2 实用范例 范例1 无绳电话主机面壳三面滑块机构
范例2 电子插件弹簧斜顶机构 范例3 电池后盖弹簧斜顶机构 范例4 轿车仪表框隧道式滑块机构 范例5 反光镜装饰圈推块式滑块机构 范例6 汽车接插件滑块中进胶机构 范例7 显示器框架斜顶中做顶出块机构 范例8 咖啡壶手柄盖斜顶中做顶出块机构范例9 餐用搅拌机杯子哈夫式滑块机构 范例10 汽车仪表框四面滑块机构 范例11 汽车仪表框针阀式热流道机构 范例12 圆筒无顶板滑块机构 范例13 电热杯外壳液压缸滑块机构 范例14 咖啡壶手柄液压缸抽芯机构 范例15 相机外壳液压缸抽芯机构 范例16 汽车内饰条活动抽芯机构 范例17 分水器壳体液压缸斜抽芯机构 范例18 浮动式滑块液压缸抽芯机构 范例19 轿车后视镜外壳液压缸滑块机构范例20 吸尘器喷水枪外壳滑块脱螺纹机构第3章前模滑块机构20例 3.1 前模滑块机构简介 3.2 实用范例 范例1 轿车仪表盒前模滑块机构 范例2 相机配件前模滑块机构
