1、液压支架及其用途

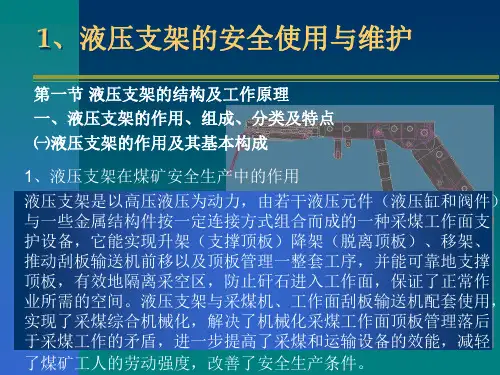

液压支架是以液压为动力实现升降、前移等运动，进行顶板支护的设备。是煤矿综合机械化开采的关键设备，是现代煤矿实现采煤、运输和支护等所有工序全部机械化的重要环节，对现代煤矿生产意义重大。液压缸是液压支架工作时完成各种运动和承载顶板压力的关键元件，它的质量直接影响着液压支架的可靠性，进而影响到煤矿的安全和正常生产。
液压支架是用来控制采煤工作面矿山压力的结构物。采面矿压以外载的形式作用在液压支架上。在液压支架和采面围岩相互作用的力学系统中，若液压支架的各支承件合力与顶板作用在液压支架上的外载合力正好同一直线，则该液压支架对此采面围岩十分适应。液压支架是综采设备的重要组成部分。它能可靠而有效地支撑和控制工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。它与采煤机配套使用，实现采煤综合机械化，解决机械化采煤工作中顶板管理落后于采煤工作的矛盾，进一步改善和提高采煤和运输设备的效能，减轻煤矿工人的劳动强度，最大限度保障煤矿工人的生命安全。
液压支架的型式很多。具体如下
按架型结构与围岩关系分：
1.掩护式（1）支撑掩护式；（2）支顶掩护式。
2.支撑掩护式（1）支顶支掩支撑掩护式；（2）支顶支撑掩护式。
3.支撑式（1）节式支架；（2）垛式支架。
按适用煤层倾角分：
1.一般工作面支架
2.大倾角支架
按适用采高分：
1.薄煤层支架
2.中厚煤层支架
3.大采高支架
按适用采煤方法分：
1.一次采全高支架
2.放顶煤支架（1）低位放顶煤液压支架；（2）中位放顶煤液压支架；（3）高位放顶煤液压支架
3.铺网支架
4.充填支架
按在工作面的位置分： 1.工作面支架 2.过渡支架（排头支架） 3.端头支架
按稳定机构分： 1.四连杆机构支架 2.单铰点机构支架 3.反四连杆机构支架 4.单摆杆式支架 5.机械限位支架（橡胶限位、弹簧钢板限位、千斤顶限位）
按组合方式分： 1.单架式支架 2.组合式支架
按控制方式分： 1.本架控制支架 2.邻架控制支架 3.成组控制支架按控制原理分： 1.液压直接控制支架 2.液压先导控制支架 3.电液控制支架除以上各种分类外，还有最新的超静定液压支架。
主要用途和适用范围
是一种利用液体压力产生支撑力并实现自动移设来进行顶板支护和管理的一种液压动力装置，是综合机械化采煤不可缺少的配套设备。主要用于水平面和小于等于10度的缓倾斜厚煤层沿底板一次放顶煤采全高开采的长壁综采工作面，也适用于急倾斜特厚煤层水平分层放顶煤综采工作面。
2、液压支架的常见故障
液压系统被堵塞
液压阀损坏
管路被破坏
结构件被矿压破坏，开焊
泵站损坏
不能正常升降
不能正常推溜和移架
操纵阀组失灵等故障
缺陷逐渐扩大而渗漏或泄漏，甚至缸体开裂
3、超声波探伤的基本原理是什么？
超声波探伤仪的种类繁多，但在实际的探伤过程，脉冲反射式超声波探伤仪应用的最为广泛。一般在均匀的材料中，缺陷的存在将造成材料的不连续，这种不连续往往又造成声阻抗的不一致，由反射定理我们知道，超声波在两种不同声阻抗的介质的交界面上将会发生反射，反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关。脉冲反射式超声波探伤仪就是根据这个原理设计的。
目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的，所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离，纵坐标是超声波反射波的幅值。譬如，在一个钢工件中存在一个缺陷，由于这个缺陷的存在，造成了缺陷和钢材料之间形成了一个不同介质之间的交界面，交界面之间的声阻抗不同，当发射的超声波遇到这个界面之后，就会发生反射(见图1 )，反射回来的能量又被探头接受到，在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形，横坐标的这个位置就是缺陷在被检测材料中的深度。这个反射波的高度和形状因不同的缺陷而不同，反映了缺陷的性质。
