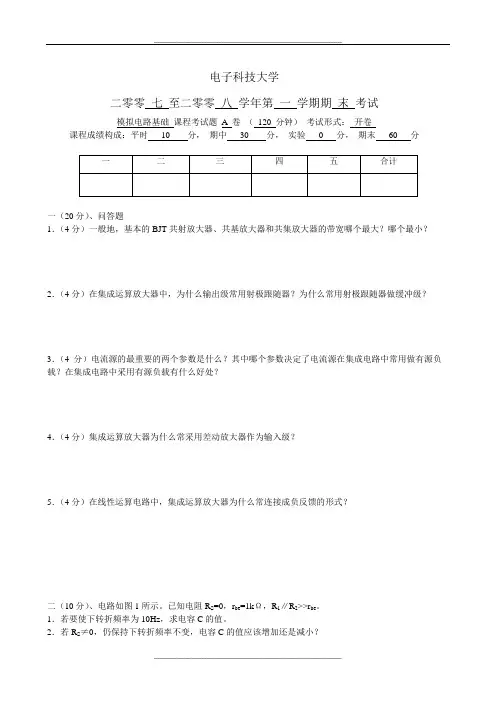

电子科技大学
二零零七至二零零八学年第一学期期末考试
模拟电路基础课程考试题A卷（120分钟）考试形式：开卷
课程成绩构成：平时10分，期中30分，实验0分，期末60分
一（20分）、问答题
1．（4分）一般地，基本的BJT共射放大器、共基放大器和共集放大器的带宽哪个最大？哪个最小？
2．（4分）在集成运算放大器中，为什么输出级常用射极跟随器？为什么常用射极跟随器做缓冲级？
3．（4分）电流源的最重要的两个参数是什么？其中哪个参数决定了电流源在集成电路中常用做有源负载？在集成电路中采用有源负载有什么好处？
4．（4分）集成运算放大器为什么常采用差动放大器作为输入级？
5．（4分）在线性运算电路中，集成运算放大器为什么常连接成负反馈的形式？
二（10分）、电路如图1所示。已知电阻R S=0，r be=1kΩ，R1∥R2>>r be。
1．若要使下转折频率为10Hz，求电容C的值。
2．若R S≠0，仍保持下转折频率不变，电容C的值应该增加还是减小？
图1
三（10分）、电路如图2所示。已知差模电压增益为10。A点电压V A=-4V，硅三极管Q1和Q2的集电极电压V C1=V C2=6V，R C=10kΩ。求电阻R E和R G。
图2
四（10分）、电路如图3所示。已知三极管的β=50，r be=1.1kΩ，R1=150kΩ，R2=47k Ω，R3=10kΩ，R4=47kΩ，R5=33kΩ，R6=4.7kΩ，R7=4.7kΩ，R8=100Ω。
1．判断反馈类型；
2．画出A电路和B电路；
3．求反馈系数B；
4．若A电路的电压增益A v=835，计算A vf，R of和R if。
模拟电路实验报告 实验一常用电子测量仪器的使用 1.实验目的 (1)了解双踪示波器、函数信号发生器、晶体管毫伏表、直流稳压电源的工作原 理和主要技术指标。 (2)掌握双踪示波器、晶体管毫伏表、直流稳压电源的正确使用方法。 2.实验原理 示波器是电子测量中最常用的一种电子仪器,可以用它来测试和分析时域信号。示波器通常由信号波形显示部分、垂直信道（Y通道）、水平信道（X通道）三部分组成。YB4320G是具有双路的通用示波器，其频率响应为0～20MHz。 为了保证示波器测量的准确性，示波器内部均带有校准信号，其频率一般为1KHz，即周期为1ms，其幅度是恒定的或可以步级调整，其波形一般为矩形波。在使用示波器测量波形参数之前，应把校准信号接入Y轴，以校正示波器的Y轴偏转灵敏度刻度以及扫描速度刻度是否正确，然后再来测量被测信号。 函数信号发生器能产生正弦波、三角波、方波、斜波、脉冲波以及扫描波等信号。由于用数字LED显示输出频率，读数方便且精确。 晶体管毫伏表是测量正弦信号有效值比较理想的仪器，其表盘用正弦有效值刻度，因此只有当测量正弦电压有效值时读数才是正确的。晶体管毫伏表在小量程档位（小于1V）时，打开电源开关后，输入端不允许开路，以免外界干扰电压从输入端进入造成打表针的现象，且易损坏仪表。在使用完毕将仪表复位时，应将量程开关放在300V挡，当电缆的两个测试端接地，将表垂直放置。 直流稳压电源是给电路提供能源的设备，通常直流电源是把市电220V的交流电转换成各种电路所需要的直流电压或直流电流。一般一个直流稳压电源可输出两组直流电压，电压是可调的，通常为0～30V，最大输出直流电流通常为2A。 输出电压或电流值的大小，可通过电源表面旋钮进行调整，并由表面上的表头或LED显示。每组电源有3个端子，即正极、负极和机壳接地。正极和负极就像我们平时使用的干电池一样，机壳接地是为了防止外部干扰而设置的。 如果某一电路使用的是正、负电源，即双电源，此时要注意的是双电源共地的接法，以免造成短路现象。 数字万用表可用于交、直流电压测量、交、直流电流测量，电阻测量，一般晶体管的测量等。一般的数字万用表交流电压挡的频率相应范围为45Hz～500Hz，用
模拟电子技术基础复习题 图1 图2 一、填空题 1、现有基本放大电路：①共射放大电路②共基放大电路③共集放大电路 ④共源放大电路 一般情况下，上述电路中输入电阻最大的电路是③，输入电阻最小的电路是②，输出电阻最小的电路是③，频带最宽的电路是②；既能放大电流，又能放大电压的电路是①；只能放大电流，不能放大电压的电路是③；只能放大电压，不能放大电流的电路是②。 2、如图1所示电路中，已知晶体管静态时B-E间电压为U BEQ，电流放大系数为β，B-E间动态电阻为r be。填空： （1）静态时，I BQ的表达式为，I CQ的表达式为；，U CEQ的表达式为 （2）电压放大倍数的表达式为，输入电阻的表达式为，输出电阻的表达式为； （3）若减小R B，则I CQ将 A ，r bc将 C ，将 C ，R i将 C ，R o将 B 。
A.增大 B.不变 C.减小 当输入电压不变时，R B减小到一定程度，输出将产生 A 失真。 A.饱和 B.截止 3、如图1所示电路中， （1）若测得输入电压有效值为10mV，输出电压有效值为1.5V，则其电压放大倍数= 150；若已知此时信号源电压有效值为20mV，信号源内阻为1kΩ，则放大电路的输入电阻R i= 1 。 （2）若已知电路空载时输出电压有效值为1V，带5 kΩ负载时变为0.75V，则放大电路的输出电阻Ro 1.67 。 （3）若输入信号增大引起电路产生饱和失真，则可采用将R B增大或将Rc 减小的方法消除失真；若输入信号增大使电路既产生饱和失真又产生截止失真，则只有通过设置合适的静态工作点的方法才能消除失真。 4、文氏桥正弦波振荡电路的“桥”是以RC串联支路、RC并联支路、 电阻R1 和R2 各为一臂而组成的。 5、正弦波振荡电路按选频网络所用元件可分为变压器反馈式、电感三点式和 电容三点式三种电路，其中电容三点式振荡电路的振荡频率最为稳定。 6、为了得到音频信号发生器，应采用正弦波振荡电路。 7、稳压电源一般由整流电路、滤波电路和稳压电路三部分电路组成。 8、在负载电流比较小且其变化也比较小的时候，应采用电容滤波电
电子科技大学 二零零七至二零零八学年第一学期期末考试 模拟电路基础课程考试题A卷（120分钟）考试形式：开卷 课程成绩构成：平时10分，期中30分，实验0分，期末60分 一（20分）、问答题 1．（4分）一般地，基本的BJT共射放大器、共基放大器和共集放大器的带宽哪个最大？哪个最小？ 2．（4分）在集成运算放大器中，为什么输出级常用射极跟随器？为什么常用射极跟随器做缓冲级？ 3．（4分）电流源的最重要的两个参数是什么？其中哪个参数决定了电流源在集成电路中常用做有源负载？在集成电路中采用有源负载有什么好处？ 4．（4分）集成运算放大器为什么常采用差动放大器作为输入级？ 5．（4分）在线性运算电路中，集成运算放大器为什么常连接成负反馈的形式？
二（10分）、电路如图1所示。已知电阻R S=0，r be=1kΩ，R1∥R2>>r be。 1．若要使下转折频率为10Hz，求电容C的值。 2．若R S≠0，仍保持下转折频率不变，电容C的值应该增加还是减小？ 图1 三（10分）、电路如图2所示。已知差模电压增益为10。A点电压V A=-4V，硅三极管Q1和Q2的集电极电压V C1=V C2=6V，R C=10kΩ。求电阻R E和R G。 图2 四（10分）、电路如图3所示。已知三极管的β=50，r be=1.1kΩ，R1=150kΩ，R2=47k Ω，R3=10kΩ，R4=47kΩ，R5=33kΩ，R6=4.7kΩ，R7=4.7kΩ，R8=100Ω。 1．判断反馈类型； 2．画出A电路和B电路； 3．求反馈系数B； 4．若A电路的电压增益A v=835，计算A vf，R of和R if。
大学《模拟电子技术》模电期末考试模拟试题 填空题：（每空1分共40分） 1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。 2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关， 而与外加电压（无关）。 3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时， 结电阻为（无穷），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。 7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电 路。 8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出 电流采用（串联）负反馈。 9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍 数AF=（ 1/ F ）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（）， （）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大 小相等、极性相反的两个信号，称为（）信号。 12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大 器。 13、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点， 所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。 16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息 的工具，称为（）。 17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。 二、选择题（每空2分共30分） 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须 （），它的稳压值Uz才有导通电流，否则处于（）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别
实验报告 课程名称：集成电路原理 实验名称： CMOS模拟集成电路设计与仿真 小组成员： 实验地点：科技实验大楼606 实验时间： 2017年6月12日 2017年6月12日 微电子与固体电子学院
一、实验名称：CMOS模拟集成电路设计与仿真 二、实验学时：4 三、实验原理 1、转换速率（SR）：也称压摆率，单位是V/μs。运放接成闭环条件下，将一个阶跃信号输入到运放的输入端，从运放的输出端测得运放的输出上升速率。 2、开环增益：当放大器中没有加入负反馈电路时的放大增益称为开环增益。 3、增益带宽积：放大器带宽和带宽增益的乘积，即运放增益下降为1时所对应的频率。 4、相位裕度：使得增益降为1时对应的频率点的相位与-180相位的差值。 5、输入共模范围：在差分放大电路中，二个输入端所加的是大小相等，极性相同的输入信号叫共模信号，此信号的范围叫共模输入信号范围。 6、输出电压摆幅：一般指输出电压最大值和最小值的差。 图 1两级共源CMOS运放电路图 实验所用原理图如图1所示。图中有多个电流镜结构，M1、M2构成源耦合对，做差分输入；M3、M4构成电流镜做M1、M2的有源负载；M5、M8构成电流镜提供恒流源；M8、M9为偏置电路提供偏置。M6、M7为二级放大电路，Cc为引入的米勒补偿电容。 其中主要技术指标与电路的电气参数及几何尺寸的关系：
转换速率：SR=I5 I I 第一级增益：I I1=?I I2 I II2+I II4=?2I I1 I5(I2+I3) 第二级增益：I I2=?I I6 I II6+I II7=?2I I6 I6(I6+I7) 单位增益带宽：GB=I I2 I I 输出级极点：I2=?I I6 I I 零点：I1=I I6 I I 正CMR：I II,III=I II?√5 I3 ?|I II3|(III)+I II1,III 负CMR：I II,III=√I5 I1+I II5,饱和 +I II1,III+I II 饱和电压：I II,饱和=√2I II I 功耗：I IIII=(I8+I5+I7)(I II+I II) 四、实验目的 本实验是基于微电子技术应用背景和《集成电路原理与设计》课程设置及其特点而设置，为IC设计性实验。其目的在于： 根据实验任务要求，综合运用课程所学知识自主完成相应的模拟集成电路设计，掌握基本的IC设计技巧。 学习并掌握国际流行的EDA仿真软件Cadence的使用方法，并进行电路的模拟仿真。 五、实验内容 1、根据设计指标要求，针对CMOS两级共源运放结构，分析计算各器件尺寸。 2、电路的仿真与分析，重点进行直流工作点、交流AC和瞬态Trans分析，能熟练掌握各种分析的参数设置方法与仿真结果的查看方法。 3、电路性能的优化与器件参数调试，要求达到预定的技术指标。
《模拟电子技术》模拟题1及答案 一、判断（10分） 1、以自由电子导电为主的半导体称为N型半导体。（） 2、模拟信号的特点是信号在时间和幅度上均是连续的。（） 3、PN结具有单向导电特性。（） 4、差动放大电路结构可以抑制零点漂移现象。（） 5、交流放大器工作时，电路中同时存在直流分量和交流分量，直流分量表示静态工作点，交流分量表示信号的变化情况。（） 6、单管共发射极放大电路的集电极和基极相位相同。（） 7、直流负反馈不能稳定静态工作点。（） 8、晶体二极管击穿后立即烧毁。（） 9、采用集成电路和R,C元件构成的电路称为无源滤波电路。（） 10、集成稳压器79XX系列输出的是正向电压。（） 二、选择（10分） 1、P型半导体是在本征半导体内掺杂( )价元素。 A、3 B、5 C、2 D、4 2、稳压管工作于( )状态下，可以稳定电压。 A、正偏导通 B、反偏截止 C、反向击穿 3、三极管放大的外部条件( )。 A、正偏导通，反偏截止 B、正偏截止，反偏导通 C、正偏导通，反偏导通 D、正偏截止，反偏截止 4、既能放大电压，也能放大电流的电路( )。 A、共发射极 B、共集电极 C、共基级 D、以上均不能 5、共模抑制比CMR K越大，表明电路（）。 A、放大倍数越稳定； B、交流放大倍数越大； C、抑制温漂能力越强； D、输入信号中的差模成分越大。6、放大电路中为增大输入电阻应引入（）反馈，为稳定输出电压应引入（）反馈，为稳定输出电流应引入（）反馈，为减小输出电阻，应引入（）反馈。 A、电压 B、电流 C、串联 D、并联 7、振荡电路中其振荡频率特别稳定的是（）。 A、RC振荡电路 B、LC振荡电路 C、石英晶体振荡电路 三、在图1所示的电路中，已知输入信号ui=5sinωt V,试画出输出电压uo1和uo2的波形，设二极管为理想二极管。（每题10分，共20分）
一、单项选择题(每题2分，共30分) 1．以下描述正确的是（ C ） A．goto语句只能用于退缩出多层循环。 B．switch语句中不能出现continue语句。 C．只能用continue语句中来终止本次循环。 D．在循环语句中break语句不独立出现。 2.一个C程序的执行是从（ A ） A．C程序的main函数开始，到main函数结束。 B．本程序的第一个函数开始，到本程序最后一个函数结束。 C．本程序的main函数开始，到本程序文件的最后一个函数结束。 `D．本程序的第一个函数开始，到本程序main函数结束。 3．C语言中，要求运算数必须都是整数的运算符是（ C ）。 A.* B.- C.% D.+ 4．假定 int i=3,j=4; 执行语句: printf("%d,%d,%d\n",i+++j,i,j); 之后，其输出结果为：（ C ） A.7,4,4 B. 8,4,4 C. 7,3,4 D.7,3,5 5．对break语句的正确描述。（ A ） A．break语句在while语句中，立即终止执行while语句。 B．break语句不能用于循环语句之外的语句。 C．break语句与continue语句功能相同。 D．b reak语句可以带参数，也可以不带。 6．在C语言中,下面那一个不是正确的概念( A ) A. 所有循环语句都要求至少要执行一次循环体。 B. goto和if语句能构成循环语句。 C．循环过程只能包含，不能交叉。 D．循环体可以是一条语句。 7．以下对二维数组a的正确说明是（ C ） Ａ. int a[ 3 ] [ ]; B. float a( 3, 4); C. int a[ 3 ] [ 4 ] D.float a( 3, )( 4 ); 8．对函数的正确描述（ C ） A．在Ｃ语言中可以嵌套定义函数。 B．自定义函数和调用函数可以不在一个源文件中。 C．函数定义都是平行的，独立的。 D．不能嵌套调用函数。 9．若用数组名作为函数调用的实参，传给形参的是（ A ） A．数组的首地址 B.数组的第一个元素值 C．数组的全部元素值 D．数组中元素的个数 10．对于 int *p; int a[]; p=a; 的合法运算( C ) A． a++; B． p=a; p++; 相当于 a++; C． ++p; 相当于 a[1]; D．若p中的地址为100则p++; 运算后，则其值为100 11．假设int x[] = {1,3,5,7,9,11}, *ptr; ptr = x; 以下那些是对数组元素的正确引用 ( D )
《模拟电子技术》模拟试题七 一、选择题（每空2分，共34分） 1、三端集成稳压器CXX7805的输出电压是（） A 5v B 9v C 12v 2、测某电路中三极管各极电位分别是0 V、-6V、0.2V则三极管的三个电极分别是（），该管是（）。 A (E、C、B) B(C、B、E) C(B、C、E) D(PNP) E(NPN) 3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。 A 饱和 B 截止C交越D频率 4、差分放大电路是为了（）而设置的。 A稳定Au B放大信号C抑制零点漂移 5、对功率放大器的主要要求有（）（）（） A Uo高 B Po大C效率高 D Ri大 E 波形不失真 6、LM386是集成功率放大器，它可以使电压放大倍数在（）变化。 A 0-20 B 20 -200 C 200-1000 7、单相桥式整流电容波电路输出电压平均在Uo=( )U2。 A 0.45 B 0.9 C 1.2 8、当集成运放线性工作时，在两条分析依据（）（）。 A U-=U+ B I-=I+=0 C Uo=Ui D Au=1 9、对功率放大器的主要要求有（）（）（）。 A Uo高 B Po大C效率高 D Ri大 E 波形不失真 10、振荡器的输出信号最初是由（）而来的。 A基本放大器 B 选频网络C干扰或噪声信号 二、填空题（每空1分，共32分） 1、自由电子为（）载流子，空穴为（）载流子的杂质半导体称为（）半导体。 2、PN结的单向导电性，就是PN结正偏时（），反偏时（）。 3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（）。 4、所谓理想二极管就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成开断。 5、场效应管的漏极电流ID=( ),所以它是（）控制文件。 6、当温度升高时三极管的集电极电流IC（），电流放大系数β
………密………封………线………以………内………答………题………无………效…… 电子科技大学 二零零七至二零零八学年第一学期期末考试 模拟电路基础课程考试题A 卷（120 分钟）考试形式：开卷课程成绩构成：平时10 分，期中30 分，实验0 分，期末60 分 一（20分）、问答题 1．（4分）一般地，基本的BJT共射放大器、共基放大器和共集放大器的带宽哪个最大？哪个最小？ 2．（4分）在集成运算放大器中，为什么输出级常用射极跟随器？为什么常用射极跟随器做缓冲级？ 3．（4分）电流源的最重要的两个参数是什么？其中哪个参数决定了电流源在集成电路中常用做有源负载？在集成电路中采用有源负载有什么好处？ 4．（4分）集成运算放大器为什么常采用差动放大器作为输入级？ 5．（4分）在线性运算电路中，集成运算放大器为什么常连接成负反馈的形式？
………密………封………线………以………内………答………题………无………效…… 二（10分）、电路如图1所示。已知电阻R S=0，r be=1kΩ，R1∥R2>>r be。 1．若要使下转折频率为10Hz，求电容C的值。 2．若R S≠0，仍保持下转折频率不变，电容C的值应该增加还是减小？ 图1 三（10分）、电路如图2所示。已知差模电压增益为10。A点电压V A=-4V，硅三极管Q1和Q2的集电极电压V C1=V C2=6V，R C=10 kΩ。求电阻R E和R G。 图2
………密………封………线………以………内………答………题………无………效…… 四（10分）、电路如图3所示。已知三极管的β=50，r be=1.1kΩ，R1=150kΩ，R2=47kΩ，R3=10kΩ，R4=47kΩ，R5=33kΩ，R6=4.7kΩ，R7=4.7kΩ，R8=100Ω。 1．判断反馈类型； 2．画出A电路和B电路； 3．求反馈系数B； 4．若A电路的电压增益A v=835，计算A vf，R of和R if。 图3
2017年秋|微机原理及应用|专科 1. 有如下定义VAR1 DB 1，2，3，4，5 VAR2 DB '12345' NUM4 EQU VAR2–VAR1 则 NUM4=（）。 (A) 5 (B) 4 (C) 3 (D) 2 分值：2 2. 下列四个寄存器中，不能用来作为间接寻址方式的寄存器是（）。 (A) BP (B) BX (C) D I (D) CX 分值：2 3. 相对查询传送来说，无条件传送工作可靠。（） (A) 正确 (B) 错误 分值：2 4. 指令“CMP AX，CX”和“SUB AX，CX”的实现功能完全一样，可以互相替换。（） (A) 正确 (B) 错误
分值：2 5. BUFFER DB 100 DUP(?) ；表示BUFFER为（）的存储空间，其内容为随机数，通常 作为程序的工作单元。 (A) 200个字节 (B) 200个字 (C) 100个字 (D) 100个字节 分值：2 6. 用来定义字节变量的伪指令是（）。 (A) WORD (B) DWORD (C) B YTE (D) QWORD 分值：2 7. 乘法运算是双操作数运算，但是，在指令中却只指定一个操作数，另一个操作数是隐 含规定的，隐含操作数为（）。 (A) AL/AX (B) BL/BX (C) C L/CX (D) DL/DX 分值：2
8. 指令“LOOP Lable ”与“DEC CX JNZ Lable ”的功能是等价的。（） (A) 错误 (B) 正确 分值：2 9. 非循环算术移位指令在执行时，实际上是把操作数看成（）符号数来进行移位。 (A) 不确定 (B) 带 (C) 都可以 (D) 无 分值：2 10. 计算机存储容量的基本单位：1 B（Byte）＝（bits），1TB＝GB。 (A) 8，1000G B (B) 8，1000K (C) 8，1024M (D) 8，1024G 分值：2 11. DEC 指令不能影响标志寄存器的（）位。 (A) IF (B) SF
{ 电子科技大学 二零零七至二零零八学年第一学期期末考试 模拟电路基础课程考试题 A 卷（ 120 分钟）考试形式：开卷课程成绩构成：平时 10 分，期中 30 分，实验 0 分，期末 60 分 一（20分）、问答题 1．（4分）一般地，基本的BJT共射放大器、共基放大器和共集放大器的带宽哪个最大哪个最小 ） 2．（4分）在集成运算放大器中，为什么输出级常用射极跟随器为什么常用射极跟随器做缓冲级 3．（4分）电流源的最重要的两个参数是什么其中哪个参数决定了电流源在集成电路中常用做有源负载在集成电路中采用有源负载有什么好处 ] 4．（4分）集成运算放大器为什么常采用差动放大器作为输入级 ( 5．（4分）在线性运算电路中，集成运算放大器为什么常连接成负反馈的形式
【 二（10分）、电路如图1所示。已知电阻R S=0，r be=1kΩ，R1∥R2>>r be。 1．若要使下转折频率为10Hz，求电容C的值。 2．若R S≠0，仍保持下转折频率不变，电容C的值应该增加还是减小 图1 ^ 三（10分）、电路如图2所示。已知差模电压增益为10。A点电压V A=-4V，硅三极管Q1和Q2的集电极电压V C1=V C2=6V，R C=10 kΩ。求电阻R E和R G。 图2
（ 四（10分）、电路如图3所示。已知三极管的β=50，r be=Ω，R1=150kΩ，R2=47kΩ，R3=10kΩ，R4=47k Ω，R5=33kΩ，R6=Ω，R7=Ω，R8=100Ω。 1．判断反馈类型； 2．画出A电路和B电路； 3．求反馈系数B； 4．若A电路的电压增益A v=835，计算A vf，R of和R if。 [ 图3 $
模拟电子技术基础试题汇总 1.选择题 1．当温度升高时，二极管反向饱和电流将 ( A )。 A 增大 B 减小 C 不变 D 等于零 2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D ) A. 处于放大区域 B. 处于饱和区域 C. 处于截止区域 D. 已损坏 3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管 处于( B ) A.放大区 B.饱和区 C.截止区 D.区域不定 4. 半导体二极管的重要特性之一是( B )。 ( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性 5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工 作点过高，容易产生
( B )失真。 ( A)截止失真( B)饱和v失真( C)双向失真( D)线性失真 6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。 A：u I1=3V，u I2=0.3V时输出电压为3.7V。 B：u I1=3V，u I2=0.3V时输出电压为1V。 C：u I1=3V，u I2=3V时输出电压为5V。 D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。 7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可 能的原因是 。 A：集电极电源+V CC电压变高B：集电极负载电阻R C变高 C：基极电源+V BB电压变高D：基极回路电阻 R b变高。
8. 直流负反馈是指( C ) A. 存在于RC耦合电路中的负反馈 B. 放大直流信号时才有的负反馈 C. 直流通路中的负反馈 D. 只存在于直接耦合电路中的负反馈 9. 负反馈所能抑制的干扰和噪声是( B ) A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声 C. 反馈环外的干扰和噪声 D. 输出信号中的干扰和噪声 10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A ) A. －2.5V B. －5V C. －6.5V D. －7.5V 11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输 入电压△υid为( B ) A. 10mV B. 20mV C. 70mV D. 140mV 12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信 号源与低阻负载间接入 ( C )。 A. 共射电路 B. 共基电路
第八章作业解答 8.3 差动放大电路如下图所示，已知V CC ＝V EE ＝12V ，R b ＝1k Ω，R c ＝12k Ω，R L ＝36k Ω，R e ＝11.3k Ω，R w ＝200Ω,6021==ββ，Ω='300b b r ，U BE ＝0.7V 。 （1）估算静态工作点Q （I BQ 、I CQ 、U CEQ ）； （2）估算差模电压放大倍数A ud ； （3）估算差模输入电阻R id 和输出电阻R o 。 解：（1）静态时，U BQ ≈0，U EQ ＝－U BE ＝－0.7V ， 由方程)(2)5.0(EE EQ e EQ w EQ V U R I R I --=?+?解得： mA I EQ 5.03 .1121.07.012≈?+-= mA I I EQ CQ 5.0≈≈ A I I CQ BQ μβ 3.8== V 7.67.0125.01212=+?-=-?-=EQ C CQ CEQ U R I U （2） k Ω47.35 .0266130026)1(=?+=++='EQ b b be I mV r r β 87.401 .06147.31)18//12(605.0)1()5.0//(-=?++-=?+++-=w be b L R r R R R A ββC ud （3） k Ω14.21)1.06147.31(2]5.0)1([2=?++?=?+++?=W be b id R r R R β k Ω242=?=C o R R 8.4 具有集电极调零电位器R w 的放大电路如下图所示，设电路参数完全对称，50=β，k Ωbe 8.2=r ，当R w 动端置于中点位置时，试计算：
华南理工大学网络教育学院期末考试 《电路原理》模 拟 试 题 注意事项： 1.本试卷共四大题，满分100分，考试时间120分钟，闭卷； 2.考前请将密封线各项信息填写清楚； 3.所有答案请直接做在试卷上，做在草稿纸上无效； 4.考试结束，试卷、草稿纸一并交回。 一、单项选择题（每小题2分，共70分） 1、电路和及其对应的欧姆定律表达式分别如图1-1、图1- 2、图1-3所示，其中表达式正确的是（ b ）。 （a ）图1-1 （b ）图1-2 （c ）图1-3 图 1图 2 图 3图1-1 图1-2 图1-3 2、在图1-4所示电路中，已知U ＝4V ，电流I =－2A ，则电阻值R 为（ b ）。 （a ）-2Ω （b ）2Ω （c ）-8Ω 3、在图1-5所示电路中， U S ，I S 均为正值，其工作状态是（ b ）。 （a ）电压源发出功率 （b ）电流源发出功率 （c ）电压源和电流源都不发出功率 4、图1-6所示电路中的等效电阻R AB 为（ b ）。 （a ）4Ω （b ）5Ω （c ）6Ω R U I S 图1-6 5、在计算非线性电阻电路的电压和电流时，叠加定理（ a ）。 （a ）不可以用 （b ）可以用 （c ）有条件地使用 6、理想运放工作于线性区时，以下描述正确的是（ c ）。 （a ）只具有虚短路性质 （b ）只具有虚断路性质 （c ）同时具有虚短路和虚断路性质 7、用△–Y 等效变换法，求图1-7中A 、B 端的等效电阻R AB 为（ b ）。 （a ）6Ω （b ）7Ω （c ）9Ω 8、图1-8所示电路中，每个电阻R 均为8Ω，则等效电阻R AB 为（ a ）。 （a ）3Ω （b ）4Ω （c ）6Ω

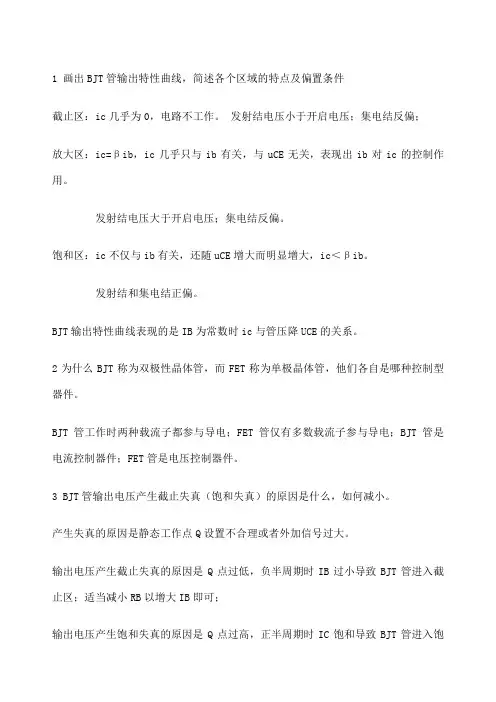

1 画出BJT管输出特性曲线，简述各个区域的特点及偏置条件 截止区：ic几乎为0，电路不工作。发射结电压小于开启电压；集电结反偏； 放大区：ic=βib，ic几乎只与ib有关，与uCE无关，表现出ib对ic的控制作用。 发射结电压大于开启电压；集电结反偏。 饱和区：ic不仅与ib有关，还随uCE增大而明显增大，ic＜βib。 发射结和集电结正偏。 BJT输出特性曲线表现的是IB为常数时ic与管压降UCE的关系。 2为什么BJT称为双极性晶体管，而FET称为单极晶体管，他们各自是哪种控制型器件。BJT管工作时两种载流子都参与导电；FET管仅有多数载流子参与导电；BJT管是电流控制器件；FET管是电压控制器件。 3 BJT管输出电压产生截止失真（饱和失真）的原因是什么，如何减小。 产生失真的原因是静态工作点Q设置不合理或者外加信号过大。 输出电压产生截止失真的原因是Q点过低，负半周期时IB过小导致BJT管进入截止区；适当减小RB以增大IB即可； 输出电压产生饱和失真的原因是Q点过高，正半周期时IC饱和导致BJT管进入饱和区；适当增大RB以减小IB即可 Q点位置适中的时候如果外加输入信号过大，产生双向失真。通过输入端接分压电路或者适当增大直流偏置电压。 4 直流电源在放大电路的作用是什么 ①为晶体管正常工作提供偏置电压； ②为电路提供能源 5 为什么要稳定静态工作点，有哪些方法 静态工作点不但决定电路是否会产生失真，还会影响到电压放大倍数、输入电阻等动态参数。引入直流负反馈或者使用温度补偿（靠温度敏感器件直接对IB产生影响）。 6 BJT管稳定静态工作点电路引入了哪种反馈，简述稳Q过程。 见6 7 有哪些耦合方式，各有什么特点？ 直接耦合、阻容耦合、变压器耦合和光电耦合。 直接耦合：可放大直流信号、低频特性好、利于集成；静态工作点相互影响，存在零点漂移现象。 阻容耦合：各级静态工作点相互独立；只能放大交流信号、低频特性差、耦合过程有损耗，不利于集成。 变压器耦合：同阻容耦合，可实现阻抗变换。 光电耦合：实现电气隔离，抑制电干扰。
