%1.选择题（20分，每题2分）
1.电荷的基本单位是（）。
A.安秒
B.安培
C.库仑
D.千克
2.电路中任意两点的电位差称为（）
A.电动势
B.电压
C.电位
D.电势
3.1安培等于（）微安。
A. IO3
B. 106
C. 109
D. 1O2
4.电流是由电子的定向移动形成的，习惯上把（）定向移动的方向作为电流的方向。
A.左手定则
B.右手定则
C.负电荷
D.正电荷
5.电路主要由负载、线路、电源、（）组成。
A.变压器
B.控制和保护装置
C.发电机
D.仪表
6.电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（）
A.电荷量
B.电流C,电流强度 D.功率
7.在一定温度下导体的电阻不但与导体的长度、截面有关，而且还与导体的（）有
关。
A.温度
B.湿度
C.距离
D.材料
8.通过一个电阻的电流是5A,经过4min,通过该电阻的一个截面的电荷量是（）
A. 20C
B. 5OC
C.12OOC
D.2000C
9.某导体两端电压为1OOV,通过的电流为2A；当两端电压为5OV时，导体的电阻
应为（）
A. 100Q
B. 25。
C. 50。
D. 0
10.mA （毫安）是（）单位
A.电流
B.电压
C.电阻
D.电工
%1.填空题（25分，每空I分）
1.电荷的移动形成电流。它的大小是指单位内通过导体截面的°
2.导体中的电流与它两端的成正比，与它的电阻成,这就是部分电路
的欧姆定律。
3.电场强度是量，它既有又有=
4. 6.8KV=V ；937mV=V
5.电路中A、B两点的电位分别为V A、V B,则A、B两点间的电压U AB=。
6.把的能转换成能的设备叫电源。在电源内部电源力把正电荷从电
源的极移到电源的极。
7.自然界中只有、两种电荷。电荷间存在力，同种电
荷互相,异种电荷互相0
8.电路通常有、和三种状态。
9.导体对电流的叫电阻，电阻大，说明导体导电能力o
%1.问答题（10分）
1、请分别画出电阻、电池、熔断器在电路图中常用的符号？（6分）
4、电力线具有哪两个特征？（4分）
四、计算题（45分）
1、有一根导线，每小时迎过其横截面的电荷量为900C,问通过导线的电流多大?
合多少毫安？多少微安？（6分）
2、两个点电荷电荷量q『一4X10%, q2=—1.2X1 O^C,在真空中的距离r=0.4m, 求两个点
电荷间作用力的大小及方向。（6分）
3.、有一个电阻，两端加上50mV电压时，电流为10mA；当两端加上10V电压时,
电流值是多少？（6分）
4.、有一个电炉，炉丝长50m,炉丝用镣铭丝，若炉丝电阻为5Q，问这根炉丝的截面
积是多大？（镣铭丝的电阻率为1.1X10-P?m）。（7分）
5.在电场中有A、B、C三点，某电荷电荷量q=5X1（y2c,电荷由A移动到B电场力
做功2J,电荷由B移动到C电场力做功3 J,以B为参考点，试求A点和C点的电位？（10分）
6.有一闭合电路，电源电动势E=12V,其内阻Ro=2Q,负载R=10Q,试求电路中的电流、
负载两端的电压、电源内阻上的电压降。（10分）
《汽车电工电子技术基础》A卷2016—2017学年第二学期 答案 一、填空:(每空1分,共25分) 1、电路就是电流流过的路径,通常由电源、负载与中间环节__三部分组成。 2、电流的单位就是安,符号为I 3、规定正电荷定向的移动方向为电流的方向。 4、1 mV = 10-3 V= 10-6 KV 5、1A= 103 mA= 106 uA 6、电流在电路内所做的功称为电功率。 7、磁极间有相互作用力,同名磁极相互__排斥___,异名磁极相互__吸引____的性质、 8、在直流电路中电流与电压的大小与方向都不随时间变化。 9利用__磁 _产生_ 电流 _的现象叫做电磁感应现象。 10、物体具有吸引___铁镍钻__等物质的性质叫磁性,具有___磁性____的物体叫磁体、 11、任何磁体都有2个磁极,分别叫___南__极与__北__极,各用字母__s__,与__N__表示, 12、决定人体伤害程度的主要因素就是通过人体电流的大小。 二、选择:(每小题2分,共30分) 1、4个1Ω的电阻串联,总电阻就是( B) A、1Ω B、4Ω C、1/4Ω D、16Ω 2、4个4Ω的电阻并联,总电阻就是( A) A、1Ω B、4Ω C、1/4Ω D、16Ω 3、当发现有人触电,必须尽快( C )。 A、拨打120电话 B、人工呼吸 C、使触电者脱离电源 D、以上都不对
4、电流的单位就是( A ) A、I B、V C、Ω D、A 5、二极管具有( A) A、单向导电性 B、电子导电性 C、空穴导电性 D、单向绝缘性 6、发电机的基本原理就是( C) A、欧姆定律 B、基尔可夫定律 C、电磁感应定律 D、楞次定律 7、三极管的内部结构有( D) A、PNP B、NPN C、PNPN D、PNP与NPN 8、电流表必须( A )在被测电路中。 A、串接 B、并接 C、串、并接都行 D、以上都不对 9、一电阻两端加15V电压时,通过3A的电流,若在两端加18V电压时,通过它的电流为( C ) A、1A B、3A C、3.6A D、5A 10、电路中安装熔断器,主要就是为了( D )。 A、短路保护 B、漏电保护 C、过载保护 D、以上都就是 11、万用表不能用来测量( D )。 A、电压 B、电流 C、电阻 D、频率 12、电源通常有直流与交流两大类,直流用字母( A )。 A、DC B、AC C、CD D 、CA 13、通常( A)就是一种严重事故,应尽力预防。 A 短路 B 开路 C 回路 D 闭 路 14、一般所说的安全电压就是指( B )以下。 A.220V B.36V C.12V D.380V 15、电阻串联后总电阻( A ) A 增大 B 减小 C 不变 D、不确 定 三、判断:(对的打√,错的打×,每小题2分,共20分) 1、习惯上把负电荷定向移动的方向规定为电流方向。( × ) 2、磁体上有N极与S极,若把磁体切成两断,则一段为N极,另一段为S极。(× ) 3、遇到雷雨天,可在大树底下避雨。( × ) 4、电路中不允许短路。( √ ) 5、大小与方向都随时间变化的电流称为交流电流。( √) 6、电压表必须并接在被测电路中。( √ )
《电工仪表与测量》期末考试试题 考试时间50分钟满分50分 班级姓名分数 一、填空题（每空1分共15分） 1、电工仪表主要由和两部分组成，整个仪表的核心是。 2、电工指示仪表按工作原理分类，主要分为系仪表、系仪表、 仪表和系仪表四大类。 3、在指示仪表中，仪表可动部分偏转角的变化量与被测量的变化量之比值，叫做仪表的。 4、良好的读数装置是指仪表的标度尺刻度应力求，以便于读数。 5、良好的阻尼装置是指当仪表接入电路后，指针在， 以便迅速读数。 6、常用的电工测量方法主要有测量法测量法和测量法。 7、安装式电磁系电流表一般制成单量程，但最大量程不得超过8、电压表各量程内阻与相应电压量程的比值为一常数，该常数是电压表的一个重要参数， 称为 二、选择题（每题2分共10分） 1、电工指示仪表按工作原理分类，主要分为大类。 A．四B．五C．六D．七 2、电工指示仪表按准确度分类，分为级。 A．四B．五C．六D．七 C．三相有功电能表D．三相四线电能表 3、仪表的准确度越高，误差越。 A．高B．低C．大D．小 4、LDZJ1-10型电流互感器和LAZBJ-10型电流互感器符号中的“10”意思是 A、设计序号10 B、面板尺寸10 C、电压等级10kv D、接线端子10个 5、学生在学习实习过程中，使用的仪表大部分选用 A、准确度级以下 B、准确度级以下
C、准确度级以下 D、随意选择 三、解释下列仪表型号的含义或写出其对应符号（每题2分共10分） 1．D19-W 2．1D1-W 3．19D1- cos 4．设计序号3 便携式电动系频率表 5．25系列设计序号16 安装式磁电系电流表 四、作图题5分 请做出一个由一个灵敏电流计改装而成三量程的直流电压表电路图五、计算（10分） 现有一个内阻为500欧、满刻度电流为100微安的磁电系测量机构，根据实际需要，要将其改装为50V的直流电压表。问应如何做？所需要的电阻应为多大？

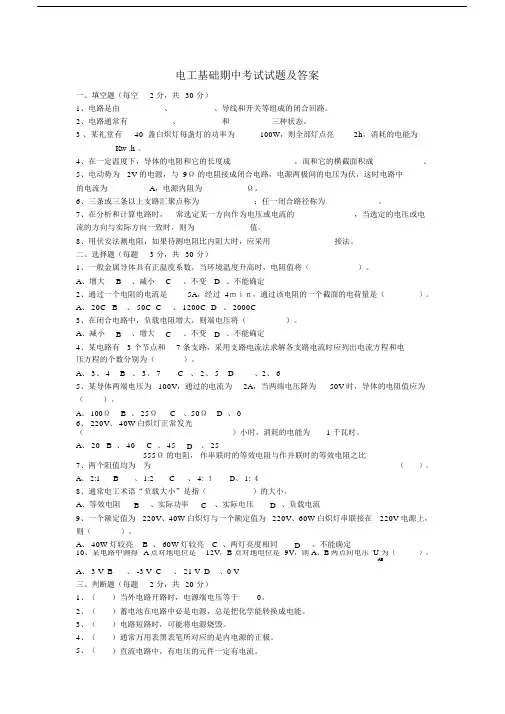

电工基础期中考试试题及 答案 Last revision on 21 December 2020
电工基础期中考试试题及答案 一、填空题（每空2分，共30分） 1、电路是由_________、_________、导线和开关等组成的闭合回路。 2、电路通常有_________、_________和_________三种状态。 3、某礼堂有40盏白炽灯每盏灯的功率为100W，则全部灯点亮2h，消耗的电能为 _________Kw .h。 4、在一定温度下，导体的电阻和它的长度成_________，而和它的横截面积成 _________。 5、电动势为2V的电源，与9Ω的电阻接成闭合电路，电源两极间的电压为伏，这时电路中的电流为_________A，电源内阻为_________Ω。 6、三条或三条以上支路汇聚点称为_________；任一闭合路径称为_________。 7、在分析和计算电路时，常选定某一方向作为电压或电流的_________，当选定的电压或电流的方向与实际方向一致时，则为_________值。 8、用伏安法测电阻，如果待测电阻比内阻大时，应采用_________接法。 二、选择题（每题3分，共30分） 1、一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）。 A、增大 B、减小 C、不变 D、不能确定 2、通过一个电阻的电流是5A，经过4ｍｉｎ，通过该电阻的一个截面的电荷量是（）。 A、20C B、50C C、1200C D、2000C 3、在闭合电路中，负载电阻增大，则端电压将（）。 A、减小 B、增大 C、不变 D、不能确定
4、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时应列出电流方程和电压方程的个数分别为（）。 A、3、4 B、3、7 C、2、5 D、2、6 5、某导体两端电压为100V，通过的电流为2A，当两端电压降为50V时，导体的电阻值应为（）。 A、100Ω B、25Ω C、50Ω D、0 6、220V、40W白炽灯正常发光（）小时，消耗的电能为1千瓦时。 A、20 B、40 C、45 D、25 7、两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（）。 A、2:1 B、1:2 C、4:１ D、1:４ 8、通常电工术语“负载大小”是指（）的大小。 A、等效电阻 B、实际功率 C、实际电压 D、负载电流 9、一个额定值为220V、40W白炽灯与一个额定值为220V、60W白炽灯串联接在220V 电源上，则（）。 A、40W灯较亮 B、60W灯较亮 C、两灯亮度相同 D、不能确定 10、某电路中测得A点对地电位是12V，B点对地电位是9V，则A、B两点间电压U AB 为（）。 A、3 V B、-3 V C、21 V D、0 V 三、判断题（每题2分，共20分） 1、（）当外电路开路时，电源端电压等于0。 2、（）蓄电池在电路中必是电源，总是把化学能转换成电能。
〈电工基础〉第一单元测试 一，填空题。 1，自然界中的电荷只有两种，即_____和______。同种电荷_____ 异 种电荷_____ 。 2，电力线是人为地画入电场中的一系列______的曲线，任何两条电力 线____ 3，______ 所经过的路径叫电路，电路主要有_______ _______ ___ 和____ 组成。 4，电路有三种工作状态，当电路没有闭合回路，电路中的电流为零 时。电路就处于____状态，当电路中的负载为零电流I= 时，电 路就处于____状态，如果内处电路形成闭合回路。负载电路中有电流 通过，则电路就处于_____状态。 5，电源的最大输出功率的条件是。 6，某标称额定值为“220V、40W”的灯泡，其中“220V”表示该灯泡的____ 电压，其“40W”表示该灯泡的____ 功率、当该灯正常工作时该灯泡电 阻应为____Ω，通过它的电流为_____A。如果只给这只灯泡加110V的电 压则其实际功率为____ 。 7，电场具有两个重要的特征； (1)，位于电场中的任何带电阻都要受____的作用。 (2)，带电体在电场中受到_____的作用而_____时电场力对带电体做 _____，这说明电场具有_____。 8，为了表示电场的性质，引入电场____ 这个物理量。 9，电场强度_____量，它即有_____又有______。 10。电荷的___ 叫电流。 11，某点电位等于______与_____间的电压。 12，电路中的a,b.两点的电位分别为Va、Vb则a.b两点间的电压Uab=____ 13,在外电路电流由____极流向极，是力做功，在内电路， 电流由____极流向_____极是_____力做功。 14，物质根据导电性能可分为_____ ______和_____。 二,判断题 1;摩檫起电的实质是电荷的转移( ).
《汽车电工电子基础》期末考试试题（A卷） 班级姓名 一、填空题（30分，每空1分） 1、电流总是从电位流向电位。 2、电路一定是一个。 3、导电的电荷有电荷和电荷，规定电荷的方向为电流方向。 4、电路可以说是由、、和四部分组成的。 5、常用的导线是线和线。 6、磁极总是有极和极； 7、获得磁场的常用方法有两种，一是: ,二是：。 8、常用的导磁材料是 9、常用的半导体材料是和两种元素，通过，形成N型半导体 和型半导体。 10、工厂根据公式生产不同大小的电阻，电路上根据公式控制电流大小。 11、节点电流的代数和等于，回路电压的代数和等于。
3Ω 图12 12、如图12所示的电路中，总电阻等于 欧，3Ω电阻上的电压为 伏。 13、如图13所示的电路中，总电阻等于 欧，3Ω电阻上的电流为 安，6Ω电阻上的功率为 瓦。。 二、选择题（30分，每题1分） 1、4个1Ω的电阻串联，总电阻是 A 、1Ω B 、4Ω C 、1/4Ω D 、16Ω 2、4个4Ω的电阻并联，总电阻是 A 、1Ω B 、4Ω C 、1/4Ω D 、16Ω 3、如图二—3所示，I1和I2的值分别为 A A 、-7，-1 B 、-12，7 C 、7，1 D-8，13 4、某灯泡上标有“220V 、100W ”字样，则220V 是指 。 A 、最大值 B 、瞬时值 C 、从有效值 D 、平均值 5、下面哪一种说法是正确的 A 、电流的实际方向规定；从高电位指向低电位。
图二—3 B 、 电流的实际方向规定是正电荷移动的方向。 C 、电流得实际方向规定是 负电荷移动的方向。 6、电路中主要物理量是 A 、 电流、电压、电功率 B 、 电压、电工率 C 、 电流、电压 D 、 电流、电工率 7、点电压5V ，b 点电压－3V ，那么Uba=______V 。 A 、 2V B 、8V C 、 －8V D 、 －2V 8、 三个阻值相同的电阻Ｒ，两个并联后与另一个串联， 其总电阻等于 。 A 、 Ｒ B 、（1／3）Ｒ C 、（1／2）Ｒ D 、 1.5Ｒ 9、 下列属于直流电压的是 。 A 、1） B 、2） C 、3） D 、4) 10、在纯电容电路中交流电压与交流电流之间的相位关系为：
1、磁电系测量机构能（） A．直接测量直流电流 B．直接测量交流电流 C．直接测量交、直流电流 D、都不能测量 2、某电压表盘上标有20KΩ/V字样，其意义为（） A．内阻为20KΩ B．每伏电压对应与20KΩ电阻 C．电压表各量程的内阻与相应量程值的比值 D．表示电压表表头灵敏度的参数 3、选择仪表的准确度时，要求_____。 A. 越高越好 B. 越低越好 C. 无所谓 D 根据测量的需要选择 4、仪表的标度尺刻度不准造成的误差叫( )。 A.基本误差 B.附加误差 C.偶然误差 D.疏失误差 5、指示式仪表中，转动力矩装置的作用是（） A．产生阻尼力矩 B．产生反作用力矩 C．产生电磁力矩 D．产生转动力矩 6、电磁系测量机构主要由和组成。 A·固定的磁路系统和可动的软磁铁片 B·固定的通电线圈和可动的软磁铁片 C·固定的软磁铁片和可动的软磁铁片 D·固定的磁路系统和可动的通电线圈 7、直流电流表可以 A.直接测量直流电流 B.一般都要用分流器C、可以使用，可以不用。 C.直接测量交、直流电流 D.都不能测量 8、仪表由于受外磁场影响而造成的误差属于 ( )。 A.基本误差 B.附加误差 C.偶然误差 D.疏失误差 9、由于操作者的粗心，在读数时不准确，导致测量结果存在误差，这个误差属于（） A．系统误差 B．偶然误差 C．疏失误差 D．基本误差
10、电工指示仪表的核心是（） A．测量线路 B．测量机构 C．游丝 D．刻度盘 11、数字式万用表使用完毕时，应该（） A．将转换开关拨到欧姆档上 B．关闭电源(POWER)按钮或将转换开关拨到“OFF”位置C．按下数字保持（HOLD）键 D．将转换开关拨到直流电压最大量程上 12、在使用电流表和电压表时都应该（） A.选择合理的量程和准确度 B.内阻越小越好 C.附加电阻的额定值 13、万用表测得电压或电流的读数是（） A．有效值 B．最大值 C．瞬时值 D．最小值 14、测量电阻时，两手同时接触及被测电阻两端，读数将（） A.、增大B、减小C、不变 15、根据产生误差的原因不同，测量误差可分为系统误差、偶然误差、和疏失误差类，其中能通过测量多次，求算术平均值消除的误差是：（） A、系统误差 B、偶然误差 C、疏失误差 四、简答题,(每题10分,共计40分) 1. 有一磁电系测量机构，其满偏电流为200uA,内阻为250Ω，欲改为量程为100V的电压表，应接入多大的附加电阻？ 2、电工测量中常用的度量器有哪些？ 3、测量误差产生的主要原因有哪些？ 4、什么叫无定位结构。
%1.选择题（20分，每题2分） 1.电荷的基本单位是（）。 A.安秒 B.安培 C.库仑 D.千克 2.电路中任意两点的电位差称为（） A.电动势 B.电压 C.电位 D.电势 3.1安培等于（）微安。 A. IO3 B. 106 C. 109 D. 1O2 4.电流是由电子的定向移动形成的，习惯上把（）定向移动的方向作为电流的方向。 A.左手定则 B.右手定则 C.负电荷 D.正电荷 5.电路主要由负载、线路、电源、（）组成。 A.变压器 B.控制和保护装置 C.发电机 D.仪表 6.电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（） A.电荷量 B.电流C,电流强度 D.功率 7.在一定温度下导体的电阻不但与导体的长度、截面有关，而且还与导体的（）有 关。 A.温度 B.湿度 C.距离 D.材料 8.通过一个电阻的电流是5A,经过4min,通过该电阻的一个截面的电荷量是（） A. 20C B. 5OC C.12OOC D.2000C 9.某导体两端电压为1OOV,通过的电流为2A；当两端电压为5OV时，导体的电阻 应为（） A. 100Q B. 25。 C. 50。 D. 0 10.mA （毫安）是（）单位 A.电流 B.电压 C.电阻 D.电工 %1.填空题（25分，每空I分） 1.电荷的移动形成电流。它的大小是指单位内通过导体截面的° 2.导体中的电流与它两端的成正比，与它的电阻成,这就是部分电路 的欧姆定律。 3.电场强度是量，它既有又有= 4. 6.8KV=V ；937mV=V 5.电路中A、B两点的电位分别为V A、V B,则A、B两点间的电压U AB=。 6.把的能转换成能的设备叫电源。在电源内部电源力把正电荷从电 源的极移到电源的极。 7.自然界中只有、两种电荷。电荷间存在力，同种电 荷互相,异种电荷互相0 8.电路通常有、和三种状态。 9.导体对电流的叫电阻，电阻大，说明导体导电能力o %1.问答题（10分）
1．在RLC串联电路中，如果调大电容，则电路（）。 选择一项： a. 呈电阻性 b. 感性增强 c. 性质不变 d. 容性增强 2．题图3?1所示是某电路中某一支路的电压u和电流i的波形，可以判断该支路是（）电路。 题图3? 1 选择一项： a. 纯电感 b. 电阻电容串联 c. 纯电容 ( d. 电阻电感串联 3．RLC串联电路发生谐振时，回路的（）。 选择一项：
a. 电流达到最小值 b. 电流达到最大值 c. 电压达到最大值 \ d. 电压达到最小值 4．下列Y形三相负载连接的电压电流关系中，（）正确。选择一项： a. U P =U L ，IP=I L b. U L =U P ，I L =I P c. UL=U P，IP=IL | d. U L =U P ，IP=I L 1．当X L =X C 时，φ=0，表明电压u与电流i同相，电路等效为一个纯电阻。 选择一项： 对 错 2．因为电流I与功率因数cosφ成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。 选择一项：
对 错 3．三相交流电路中，无论负载是对称还是不对称，三相电路总的有功功率都等于各相负载的有功功率之和。 ） 选择一项： 对 错 4．由对称三相电路有功功率P=3U P I P cosφ=U L I L cosφ可知，相位差φ既是相 电压和相电流间的相位差，也是线电压和线电流的相位差。 选择一项： 对 ] 错 1．某RLC串联电路，其电阻R=10kΩ，电感L=5mH，电容C=μF，正弦电压源的振幅为10V，ω=106 rad/s，求电路的阻抗并判断电路阻抗性质。 答： ） Z=R+jX=10+j4=<°KΩ由于电抗X﹥0，阻抗角﹥0,所以阻抗呈感性。
秘密★启用前 上期期中考试试卷 汽车电工电子基础 本试卷满分：100分；时间：90分钟；总成绩___________ 温馨提示：答题前，务必将自己的专业班级、姓名、考号填写在左密封内的相应位置上．一、选择题：（本大题共10小题，每小题3分，共30分．在每小题给出的几个选项中，只有一项是符合题目要求的）． 1、下面哪一种说法是正确的（） A) 电流的实际方向规定是从高电位指向低电位。 B) 电流的实际方向规定是正电荷定向移动的方向。 C) 电流的实际方向规定是从低电位指向高电位。 D) 都是错误的。 2、电路中主要物理量是（） A) 电流、电压、电功率B) 电压、电工率 C) 电流、电压D) 电流、电工率 3、两个电阻串联接入电路时，当两个电阻阻值不相等时，则流过两电阻的电流（）。A) 电阻大的电流小B) 电流相等 C) 电阻小的电流小D) 电流大小与阻值无关 4、某节点B为三条支路得连接点，其电流分别为I1=2A，I2=4A，则I3为（）（设电流参考方向都指向节点A） A)-2A B)-4A C)-6A D)6A 5、某直流电路的电压为２２０伏，电阻为４０欧，其电流为（）。 A）５.５安B）４.４安C）１.８安D)８.８安 6、交流发电机的中性点电压等于发电机直流输出电压的（）。 A、1 B、1/2 C、1/3 D、1/5 7、在硅二极管整流器中，通过每个二极管的平均电流Ia是输出电流Idr （）。 A、1/6 B、1/3 C、1/2 D、1/4 8、在硅二极管整流器中每个二极管承受的最大反向电压UD为（）。 A、2U线 B、U线 C、2U相 D、U相 第1页（共6页）第2页（共6页）
中职《电工基础》期末试卷（含参考答案及评分标准） 一、填空题（共30分，每空格1分） 1、市用照明电的电压为220V ，这是指电压的 有效值 ，接入一个标有“220V ，100W ”的灯泡后，灯丝上通过的电流的有效值是 0.45A ，电流的最大值是 0.64A 。 2、已知交流电压u=100Sin(314t-45o)V ，则该交流电压的最大值m U = 100 ，有效值U = 250 ，频率f = 50HZ ，角频率ω= 314rad/s ，周期T = 0.02s ，当 0.01t s =时，交流电压的瞬时值u = 250 ，初相位0?= -45° 。 3、 图1所示电流波形，已知f=50HZ ，若电压超前电 流60°，则电压的解析式为： V ）（?+=150t 314si n 5u 。 图1 4、一个电感为150mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 47 Ω ，线圈中的电流瞬时值表达式是 A ）（?-=45t 314si n 7.4i ，无功功率Q L = 1030var 。(设电压初相为45°) 5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 电 阻 ；当V 2的读数为8V 时，方框中的元件为 电感 ；当V 2的读数为2V 时，方框中的元件为 电容 。 6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负 载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常方法是 在感性负载两端并联适量电容 ，功率因数最大等于 1 。 7、如图3所示三相对称负载，若电压表Vl 的读数为380V ， 则电压表V2的读数为220V ，若电流表Al 的读数为 10A ，则电流表A2的读数为 22A 。 8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L △I 3 YL I ,△P = 3 Y P 。 9、不对称星形负载的三相电路，必须采用三相四线制供电，中线不许安装熔断器和开关。 10、某对称三相负载，每相负载的额定电压为220V ，当三相电源的线电压为380V 时，负 载应作 星形 连接；当三相电源的线电压为220V 时，负载应作 三角形 连接。 11、在R-L-C 串联正弦交流电路发生谐振的条件是_XL=XC_，谐振频率f=_1/2π_电路呈阻 性。 二、选择题（（共15分，每空格1分）） 1、若电路中某元件两端的电压u =36sin(314t-180o)V ，电流i =4sin(100t+180o)A ，则该元件是（A ） A ．电阻 B ．电感 C ．电容 D ．无法判断 2、三相电源相电压之间的相位差是120°，线电压之间的 相位差是（）。 A.180° B.90° C.120°C.60° 3、如图4所示，给出了电压和电流的相量图，从相量图可知 （C ） A 、有效值U ＞I B 、电流电压的相位差为15° C 、电流超前电压75° D 、电压的初相为30° 4、若电容元件两端的电压u=10sin(314t+45°)V ，电流 i=5sin(314t+135°)A ，则该元件容抗为（B ）Ω。 A 、1B 、2C 、5D 、10 5、在RLC 串联正弦交流电路中，已知R ＝20，X L ＝40，Xc ＝40，则该电路呈(A) A 、电阻性B 、电感性C 、电容性D 、中性 6、如图5所示交流电路中，电压不变而频率下降，那么各灯亮度变化是（A ）。 A.灯C 变亮 B.灯A 变亮 C.灯B 变亮 D.各灯亮度都不变 7、提高供电线路的功率因数后，下列说法正确的是（D ） A 、减少了用电设备中无用的无功功率 B 、可以节省电能 C 、减少了用电设备的有功功率，提高了电源设备的功率损耗 D 、可提高电源设备的利用率并减少输电线路中的功率损耗 8、已知某用电设备的阻抗为Ω=07.7Z ，Ω=5R ，则其功率因数约为（C ）。 A 、0.5B 、0.6C 、0.7D 、0.8 班 级： 姓 名： 学 号：
-----好资料学习《电工基础》第二章简单直流电路单元测试卷一、判断题) 10分10小题，每小题1分，共(本大题共) 1. 在通路状态下，负载电阻变大，电源的端电压下降。() 2. 一个全电路中，电源的输出功率随负载电阻的增加而增加。(
的电流被线则还有40 A所接负载的电流为60 A， 3. 若额定电流为100 A的发电机，) 路吸收了。() 4. 短路状态下，电源的内阻压降为零。( ) 5. 电路中两点间的电压与路径无关。( RR的场合。( 6. 用伏安法测电阻时，安培表内接法适用于) v 7. 改变万用表欧姆挡量程时都要进行欧姆调零。() 8. “110 V, 40 W”和“110 V, 100 W”的两负载能串接在220 V的电路中。() 9. 万用表测交流电压时，只要在表头串联一个二极管即可。() 10. 电源E向负载R供电，R的一端断开时，U＝E。( ) LLL二、选择题(本大题共10小题，每小题3分，共30分) 11. 在如图所示电路中，已知E、U、R，求I的公式是() A. I＝(U－E)/R B. I＝(E－U)/R C. I＝(U＋E)/R D. I＝(－U－E)/R 12. 有一电源分别接8 Ω和2 Ω电阻，单位时间内放出的热量相等(导线电阻不计)，则电源内阻为() A. 1 Ω B. 2 Ω C. 4 Ω D. 8 Ω 13. 在如图所示电路中，电灯L、L都标有“220 V，100 W”；电灯L、L都标有4123“220 V, 40 W”，将A、B两端接入电源，最暗的灯是() A. L B. L C. L D. L 4123 第16题图题图第13题图第14 题图第11 ) 的内阻，则(14. 在如图所示电路中，R是电源E0 R获得最大功率 B. R＝R时，获得最大功率A. R＝R时，R 212220 R D. R＝∞时，获得最大功率＋C. R＝RR时，R获得最大功率201222安，若要求线路上的电压降不超某用电器离供电电源L米，线路上的电流为I 15. )
禹城市职教中心2013—2014学年第一学期期末试题 《电工仪表与测量》课程试卷 班级：姓名：学号：成绩： 一、填空（毎空0.5分、共29分） 1、1895年世界上第一台感应系电能表被制造出来。1956年，世界上第一只电子管数字式电压表问世。 2、电工指示仪表按其工作原理主要可分为磁电系、电磁系、电动系和整流系。 3、电工仪表的种类有：__指示仪表、_比较仪表，_智能仪表_，__数字仪表 4、按产生的误差的原因不同，仪表的误差主要分为两类：_系统误差_和_____偶然误差__ 5、常用电工测量方法有__直接法___，__间接法___，_比较法___． 6、磁电系仪表的缺点有__只能测直流__，__过载能力小___． 7、磁电系检流计是一种专门用来测量小电流的仪表__． 8、模拟万用表一般转换开关，测量机构和测量线路三部分组成． 9、功率表的电压线圈和负载_并联_,电流线圈和负载串联__. 10、测量三相无功功率的方法有、一表法、二表法、三表法, 11、填写下列物理量的单位: 电流：安培，电压：伏特，电阻：欧姆， 功率：瓦特，频率：频率，电容：法拉， 电感：亨利，声音：分贝 12、填写下列测量机构的符号： 电磁系仪表：，磁电系仪表：， 电动系仪表：，整流系仪表：， 感应系仪表：。 13、模拟式万用表又称为便携式仪表，一般由转换开关、 和测测量线路、测量机构三部分组成。 14、数字式仪表所用的显示器一般采用LED 显示器和LCD 显示器。 15、电阻的测量方法按获取测量结果的方式分直接法、间接法和比较 法三种。 16、兆欧表是一种专门测量绝缘电阻的便携式仪表，又称为绝缘电阻表， 俗称摇表。 17、由于实际生产中常采用千瓦时或度作为电能的单位，所以测量电能的 仪表称为电度表或电能表。 18、功率表的接线应按照发电机端守则进行接线。 二、选择题（每题1分、共30分） 1、直流电压表的分压电阻必须与其测量机构（B） A、断开 B、串联 C、并联 D、短路 2、随机误差又叫做（B） A、系统误差 B、偶然误差 C、疏失误差 D、绝对误差
《电工基础》期 末 试卷 一、填空题（共 30分，每空格1 分） 1、目前我国低压三相四线制供电线路供给用户的线电压是 V ，相电压是 V ，频率 。 2、已知交流电压u=100Sin(314t-45o)V ，则该交流电压的最大值m U = ，有效值U = ， 频率f = ，角频率ω= ，周期T = ，当0.01t s =时，交流电压的瞬时值u = ，初相位0?= 。 3、 图1所示波形，已知f=50HZ ，则电流的解析式 为 。 图1 4、一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 ，线圈中的电流瞬时值表达式是 ，无功功率Q L = 。(设电压初相为0) 5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 ； 当V 2的读数为8V 时，方框中的元件为 ；当V 2的读数为2V 时，方框中的元件为 。 6、对于感性负载电路而言，从供用电角度考虑，要提高电 网的功率因数，也就是要提高负 载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常用的 方法是 ，功率因数最大等于 7、如果对称三相交流电路的U 相电压,)30314sin(311V t u U ?+=那么其余两相电 压分别为：V u 、=W u 。 8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L △I YL I ,△P = Y P 。 9、三相照明电路负载必须采用 接法，中线的作用是 。 10、某对称三相负载，每相负载的额定电压为220 V ，当三相电源的线电压为380 V 时，负 载应作 连接；当三相电源的线电压为220 V 时，负载应作 连接。 11、为防止发生触电时间，应注意开关一定要接在 上，此外电气设备还常 用 和 两种防护措施。 二、选择题（（共15分，每空格1分）） 1、若电路中某元件两端的电压u =36sin(314t-180o)V ，电流i =4sin(314t+180o)A ，则该元件是 （ ） A ．电阻 B ．电感 C ．电容 D ．无法判断 2、在纯电容电路中，电压有效值不变，增加电源频率时，电路中电流（ ） A 、增大 B 、减小 C 、不变 D 、不能确定 3、如图3所示，给出了电压和电流的相量图，从相量图可知（ ） A 、有效值U ＞I B 、电流电压的相位差为15° C 、电流超前电压75° D 、电压的初相为30° 4、若电容元件两端的电压u=10sin(314t+45°)V ，电流 i=5sin(314t+135°)A ，则该元件容抗为（ ）Ω。 A 、1 B 、2 C 、5 D 、10 5、在RLC 串联正弦交流电路中，已知R ＝20X L ＝40Xc ＝80 ( ) A 、电阻性 B 、电感性 C 、电容性 D 、中性 6、如图4，电路元件参数为（ ）种情况下会发生串联谐 振现象。 A 、R=4Ω，X L =2Ω，Xc=1Ω B 、R=4Ω，X L =2Ω，Xc=0 C 、R=4Ω，X L =2Ω，Xc=3Ω D 、R=4Ω，X L =3Ω，Xc=3Ω 班班级： 姓名： 题号 一 二 三 四 总分 得分
电工电子技术第二单元-自测练习测验题目与 答案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
1．图2-1所示的电路中包含（）条支路，用支路电流法分析该电路，需要列写（）个方程。 题图2-1 选择一项： a. 5,3 b. 5,4 c. 4,4 d. 4,3 2．用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（）、电流源（）。 选择一项： a.?开路，开路 b.?短路，开路 c.?开路，短路 d.?短路，短路 3．任何一个有源二端网络，都可以等效简化为一个电压源和一个内阻（）的形式，该等效电压源的电压等于外电路开路时二端网络的（）电压。 选择一项： a.?串联，短路 b.?串联，开路? c.?并联，短路? d.?并联，开路
4．已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（）。 选择一项： a.?电阻 b.?电容? c.?电感 d.?不确定 1．叠加定理是用来分析计算线性电路中的电压、电流和功率的。 选择一项： 对? 错 2．戴维南定理只能够计算电路中某一支路的电流，若完成电路所有支路的计算则依靠支路电流法。 选择一项： 对 错? 3．在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。 选择一项： 对? 错 4．由于正弦量与相量存在对应关系，所以相量等于正弦量。 选择一项： 对?
错 1．图2?2所示电路的U S1=60 V，U S2=?90 V，R1=R2=5 Ω，R3=R4=10 Ω，R5=20 Ω，试用支路电流法求I1、I2、I3。 2.试用叠加定理计算题图2-3所示电路中的I。
《汽车电工电子技术基础》学期考试试卷A（教考分离） 2013—2014学年第二学期 班级_______ 姓名________ 一、填 空题：（每一空格2分，共计38分） 1、电荷的形成电流，电流用符号表示，单位 是。 2、电路中某点的电位是指电路中某点与之间的电压；电位与参考点的 选择关，电压与参考点的选择关。 3、电气设备在的工作状态叫做额定工作状态，也叫满载。 4、如果已知电阻及电压，可用公式来计算电流。 5、正弦交流电的三要素是、和。 6、三相负载的连接方式有连接和连接两种。 7、三极管三种工作状态分别是、 和。 8、三极管具有和作用。 9、在决定某事件的条件中，只要任一条件具备，事件就会发生，这种因果关系叫做逻辑。 二、判断题：（每小题2分，共计26分）
（）1、电路中参考点改变，各点的电位也将改变。 （）2、正弦交流电的三要素是指：有效值、频率和周期。 （）3、三相交流电的相位差是120°。 （）4、两个20μF的电容串联后为40μF。 （）5、变压器是根据电磁感应原理制成的一种静止的电气设备。 （）6、常闭型继电器不工作时触点电阻为∞。 （）7、对于晶体二极管，正向偏置导通，反向偏置截止。 （）8、半导体二极管反向击穿后还会立即烧毁。 （）9、三极管作为开关，只是处于截止状态，不处于饱和状态。 （）10、数字电路中能实现与运算的电路称为与门电路。 （）11、发现有人触电，应立即断开电源，采取正确的抢救措施抢救触电 者。 （）12、电流的频率不同，对人体的伤害程度也不同，一般认为50～60Hz的交流电对人体最危险。 （）13、可用潮湿的手去触及开关、插座和灯座等用电装置。 三、选择题：（每小题2分，共计24分） 1、电路中任意两点电位的差值称为（）。 A、电动势 B、电压 C、电位 2、1度电可供“220V，40W”的灯泡正常发光的时间是（）。 A、20h B、40h C、45h D、25h 3、（）电路中流过每个电阻的电流都相等。 A、串联 B、并联 C、混联 4、（）电路的等效电阻的倒数等于各并联电阻的倒数之和。 A、串联 B、并联 C、混联
电工电子技术期末考试试题 学号：姓名： 一、单项选择。（每题3分，计45分） 1、电荷的基本单位是（）。 A．安秒 B. 安培 C. 库仑 D. 千克 2、电路主要由负载、线路、电源、（）组成。 A. 变压器 B. 开关 C. 发电机 D. 仪表 3、正弦交流电的有效值等核最大值的（）。 A.1/3 B. 1/2 C. 2 D. 0.7 4、我国交流电的频率为50Hz，其周期为（）秒。 A．0.01 B.0.02 C.0.1 D.0.212 5、为了提高感性负载电路的功率因数，通常采用的方法有（） A．串联电感 B．串联电容 C．并联电感 D．并联电容 6、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（）。 A．线电压超前相电压300 B．线电压滞后相电压300 C．线电流超前相电流300 D．线电流滞后相电流300 7、在纯电感电路中, 没有能量消耗, 只有能量( )。 A. 变化 B. 增强 C. 交换 D. 补充 8、[10011100]2 =（）10 A．128 B．156 C．256 D．512 9、利用二极管的（）可以交流电将变成直流电。 A．放大特性 B．稳压特性 C．单向导电性 D．以上三种
10、三极管作放大管时一般工作在（）。 A．放大区 B．截止区 C．饱和区 D．反向击穿区 11、单相变压器原、副边绕组的额定电压分别为U1N=220V，U1N=110V，当原绕组的额定电流为9A时，副绕组的额定电流为（）。 A．18A B．4.5A C．2.25A D． 12A 12、电器铭牌上标注的功率均是（） A.有功功率 B. 无功功率 C. 视在功率 D. 瞬时功率 13、晶闸管具有（）PN结。 A．4 个B．3个C．2个 D．5个 14、组合逻辑电路在电路结构上只包含（）。 A．各种门电路B．各种触发器C．反馈电路D．放大电路 15、有三输入端的与非门当输出端状态为0时，三个输入端状态应为( ) A.000 B.111 C.010 D.100 二、填空。（每空1分，共20分） 1、电源的状态主要有三种、、。 2、电容的特性是、、、。 3、在交流电中，电流、电压随时间按变化的，称为正弦交流电。 4、正弦交流电的三要素是指、、。 5、设u=311sin314t 伏，则此电压的最大值为，有效值 为，频率为。 6、三相异步电动机的调速方法有调速、调速、 调速。 7、低压电器是指工作在交流 V以下、直流 V以下的电器。 8、电流对人体的危害可分为和。
2016——2017上期期中电工基础试卷 一、选择题（2分×25=50分） 1.导线中的电流I=1.6mA，10min通过导体横截面的电量为（） A. 1.6×10-2C B. 0.96C C. 0.096C D. 1.96C 2.灯泡A为“6V，12W”，灯泡B为“9V，12W”，灯泡C为“12V，12W”，它们都在各 自的额定电压下工作，下面的说法正确的是（） A. 三个灯泡一样亮 B. 三个灯泡电阻相等 C. 三个灯泡的电流相等 D. 灯泡C最亮 3.如下图所示的电路中，由（）供给功率 A. 电压源 B. 电流源 C. 电压源和电流源 D. 都不对
4.一根粗细均匀的导线，其两端电压为U时，通过的电流是I，若将该导线均匀拉长 为原来的2倍，要使电路中的电流仍为I，则导线两端所加的电压应为（） A. U/2 B. U C. 2U D. 4U 5.有两条同样材料制成的导线，长度相等，横截面积不等。把它们并联后接入电路中， 那么下面说法中不正确的是（） A. 两条导线的电阻不相等 B. 两条导线的电压相等 C. 通过两条导线的电流不相等 D. 通过两条导线的电量相等 6.如下图所示，电阻R1和R2消耗的功率由（）供给 A. 电压源 B. 电流源 C. 电压源和电流源 D. 都不对 7.下列说法正确的是（） 2A
A. 一段通电导线在磁场某处受到的力大，该处的磁感应强度就大 B. 通电导线在磁场中受力为零，磁感应强度一定为零 C. 磁感应线密处的磁感应强度大 D. 在磁感应强度为B的匀强磁场中，放入面积为S的线框，通过线框的磁通一 定为BS 8.三个阻值相同的电阻R，两个并联后与另一个串联，其总电阻等于（） A. R B. （1/3）R C. （1/2）R D. 1.5R 9.右图所示电路中D为参考点，当开关S打开时B点的电位是（） A. 0V B. 4V C. 6V D. 10V
第三章单元测验 1,选择 (1)某电容器的电容为C,如它不带电时它的电容是( ) ①0 ②C ③＜C ④>C (2)一平行板电容器C与电源相连,开关闭合后,电容器极板间的电压为U,极板上的电量为q.在不断开电源的条件下,把两极板间的距离拉大一倍,则( ) ①U不变,q和C都减小一半②U不变,C减小一半,q增大一倍 ③q不变,C减小一半，U增大一倍④q,U都不变,C减小一半 (3)电路如图一,电容两端的电压U C =( ) ①9V ②0 ③1V ④ 10V (4)电路如图二,当C1>C2>C3时,它们两端的电压的关系是( ) ①U1=U2=U3 ②U1>U2>U3 ③U1
